BRUKSANVISNING KKI 7564-90 T GRAM

• Denna keramiska kokplatta svarar mot marknadens behov, där man uppskattar både på-litlighet, funktionalitet, enkelhet och snygg design.
• Innan våra kokplattor packas och lämnar fabriken kontrolleras de noggrant med hänsyn till säkerhet och funktionalitet.
• Läs denna bruksanvisning noggrant innan du börjar använda kokplattan. Instruktionerna i bruksanvisningen kommer att hjälpa dig att använda produkten på rätt sätt.
• Bruksanvisningen ska förvaras på ett lättillgängligt ställe. Den ska följas noggrant för att undvika olyckhändelser.

Observera!

Läs bruksanvisningen noggrant innan du börjar installera och använda kokplattan.

Kokplattan är endast tänkt att användas som kokanordning. Utnyttjande av kokplat- tan för andra ändamål än matlagning (tex för uppvärmning av lokalen) är inte tillåtet därför att det kan vara farligt.

Tillverkaren förbehåller sig rätten att göra ändringar som inte påverkar kokplattans funktion.

Tillverkardeklaration

Härmed försäkrar tillverkaren att denna produkt motsvarar kraven i följande europeiska direktiv:

• Lågspänningsdirektivet 2006/95/EG,
• EMC-direktivet (elektromagnetisk kompatibilitet) 2004/108/EG

och har därför erhållit CE -märkning och en försäkran om överensstämmelse, som finns tillgänglig för reglerande myndigheter.

INNEHÅLL

Allmän information....34
Säkerhetsinstruktioner....36
Beskrivning av hällen....39
Installation....41
Användning....45
Rengöring och skötsel....61
Felsökning....63
Specifikation....65

SÄKERHETSINSTRUKTIONER FÖR ANVÄNDNINGEN

• Läs igenom användarmanualen noga innan du använder hällen första gången. Instruktionerna säkerställer din säkerhet och förhindrar att hällen skadas.
• Om spishällen används i omedelbar närhet av en radio, TV eller någon annan apparat som sänder radiovågor bör du försäkra dig om att hållens touchsensorer fungerar korrekt.
• Hällen måste anslutas av en behörig installatör.
  • Installera inte hällen i närheten av kylen.
• Inredning som står bredvid hällen måste tåla temperaturer upp till 100 °C. Detta gäller faner, lister och ytor av plast, lim samt målning.
• Hällen får inte användas innan den är monterad i köksinredningen. Detta skyddar användaren mot att komma åt strömförande komponenter.
• Endast fackmän får utföra reparationer på spishällen. Felaktigt utförda reparationer kan innebära faror för användaren.
• Spishällen är inte ansluten till strömmen när kontakten är utdragen eller strömbrytaren är avstängd.
• Elkabelns kontakt måste vara åtkomlig när spishällen är installerad.
• Barn får inte leka med spishällen.
• Spishällen är inte avsedd att användas av personer (inklusive barn) med någon fysisk eller psykisk funktionsnedsättning eller av personer som saknar erfarenhet eller kännedom om hällen, utom under överinseende av, och i enlighet med instruktioner som lämnas av, personer som ansvarar för deras säkerhet.
• Personer med implantat för viktiga funktioner (t.ex. pacemaker, insulinpump eller hörapparat) måste försäkra sig om att hållen inte påverkar implantatens funktion (hällens frekvens är 20-50 kHz).
• När strömmen kopplas från raderas alla inställningar och indikationer. Var försiktig när strömmen slås till igen. Om kokzonerna är heta visas indikatorn „H” för restvärme. Första gången hällen ansluts till strömmen visas även barnlåset.
• Den integrerade indikatorn för restvärme används för att avgöra om hällen är igång och om den är varm.
• Om strömuttaget finns i närheten av kokzonerna måste du försäkra dig om att strömkabeln inte rör vid någon het yta.
• Lämna inte hällen obevakad om du lagar mat med olja eller fett, eftersom matlagning med olja eller fett kan innebära en brandrisk.
• Ställ inte plastkärl eller lägg aluminiumfolie på hällen. De smälter vid höga temperaturer och kan skada hållens ovansida.
• Socker eller sockerlösning, citronsyra, salt och plast får inte hamna på den heta kokzonen.
• Om socker eller plast råkar hamna på en het kokzon ska du inte stänga av hällen, skrapa bort sockret eller plasten med en vass skrapa. Skydda händerna mot brännskador.

SÄKERHETSINSTRUKTIONER FÖR ANVÄNDNINGEN

• Använd kastruller och stekpannor med en plan botten och utan skarpa kanter när du lagar mat på hällen, skarpa kanter kan orsaka permanenta skador på hållens ovansida.
• Induktionshällens ovansida är värmeresistent. Den är inte känslig för köld eller hetta.
• Undvik att tappa föremål på hållens ovansida. I vissa fall kan en slagpunkt, som när du tappar en kryddburk, orsaka att hållens yta spricker eller repas.
• Om en skada inträffar kan sjudande mat läcka in till strömförande delar genom det skadade området.
• Om hållens yta har spruckit ska du stänga av strömmen för att undvika risken för elstötar.
• Använd inte hällens ovansida som skärbräda eller arbetsyta.
• Lägg inte metallföremål som knivar, gafflar, skedar, lock eller aluminiumfolie på hållens ovansida eftersom de kan bli heta.
• Hällen får inte installeras ovanför en värmeapparat utan fläkt, ovanför en diskmaskin, kyl, frys eller tvättmaskin.
• Om spishällen har monterats i en kökssbänk kan föremål i kökskåpet under bänken värmas upp till höga temperaturer av luften som strömmar ut genom ventilationssystemet. Därför rekommenderar vi att en mellanvägg används (se fig. 2).
• Följ även anvisningarna för induktionsspisens rengöring och skötsel. Om används på ett felaktigt sätt kan garantin upphöra att gälla.

Att använda elektricitet på ett ansvarsfullt sätt är inte bara ekonomiskt, det skyddar även vår miljö. Så låt oss spara elektricitet! Så här går det till:

Spishällen har packats så att den skyddas mot transportskador. När du har packat upp hällen ska du avfallshantera allt förpackningsmaterial på ett miljösäkert sätt. Allt

använt förpackningsmaterial är miljövänligt. Det är 100 % återvinningsbart och märkt med en symbol som anger detta.

- Använd rätt sorts kokkärl.

Plana, tjockbottnade kokkärl kan spara upp till 1/3 av elförbrukningen. Tänk på att använda lock när du lagar maten, annars stiger elförbrukningen fyra gånger!

- Håll alltid kokzonerna och kokkärlens botten rena.

Smuts förhindrar att värmen överförs korrekt. Inbrända fläckar kan ofta bara tas bort med rengöringsmedel som är skadliga för miljön.

- Undvik att lyfta på locket i onödan för att se efter i grytan.

- Installera inte hällen i omedelbar närhet av din kyl/frys.

Viktigt! Håll barn på avständ från förpackningsmaterialet (påsar, frigolit, smådelar o.s.v.) när du packar upp hällen.

AVFALLSHANTERING

Spishällen är i enlighet med det europeiska direktivet 2002/96/EG, samt nationell lagstiftning gällande använda elektriska och elektroniska apparater, märkt med en symbol som visar en överkorsad soptunna.

Märkningen betyder att hällen inte får slängas i hushållssoporna när den är ut- tjänt. Det är köparens ansvar att lämna in den på ett depo- neringsställe för elektriskt och elektroniskt skrot. Information

om återvinning kan du få från lokala depone- ringsställen, i butiker samt från lokala myn- digheter. En korrekt hantering av elektriskt och elektroniskt skrot hjälper till att undvika miljö- och hälsorisker som orsakas av farli- ga komponenter och av en felaktig förvaring och hantering av dessa.

Beskrivning av KKI 6564-90 T

Bakre höger kokzon med boosterfunktion ∅ 220

Bakre vänster kokzon med boosterfunktion ∅ 180
Främre vänster kokzon med boosterfunktion ∅ 220
Främre höger kokzon med boosterfunktion ∅ 180

Kontrollpanel

1. Till/från sensor med en LED-kontrollampa
2. Sensorfält för värmeinställningar
3. Sensorfält med display för val av kokzon
4. Sensorfält med display för val av timer/äggklocka
5. Kontrollampor för aktivering av timer för de enskilda kokzonerna
6. Sensorfält för reglering av boosterfunktionen
7. Sensorfält för Stop&Go funktion med en LED-kontrollampa

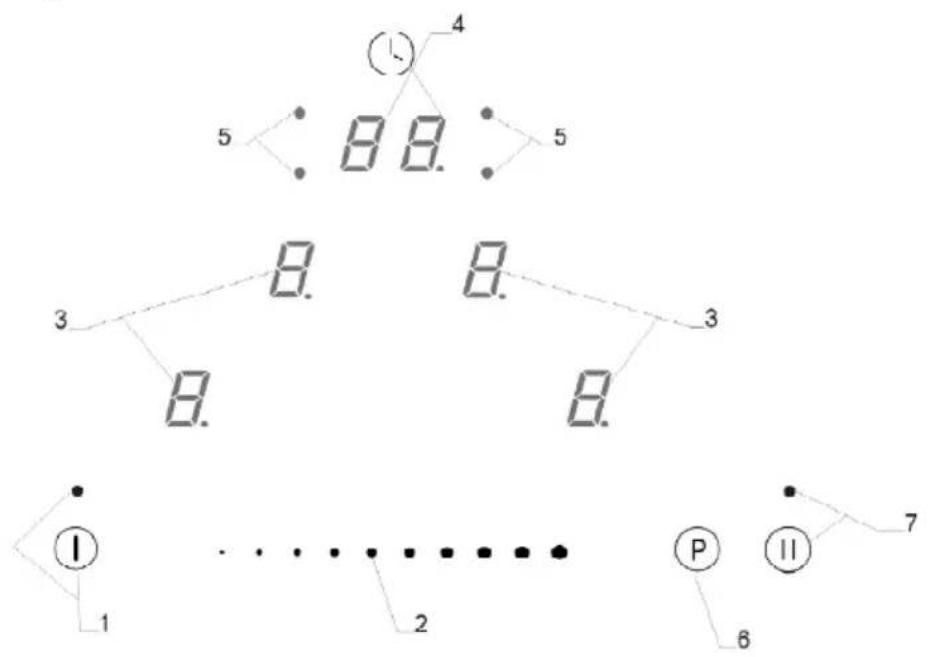

Beskrivning av KKI 7564-90 T

Bakre höger kokzon med boosterfunktion ∅ 220

Bakre vänster kokzon med boosterfunktion ∅ 180

Främre vänster kokzon med boosterfunktion ∅ 220

Främre höger kokzon med boosterfunktion ∅ 180

Kontrollpanel

1. Till/från sensor med en LED-kontrollampa
2. Sensorfält för värmeinställningar
3. Sensorfält med display för val av kokzon
4. Sensorfält med display för val av timer/äggklocka
5. Kontrollampor för aktivering av timer för de enskilda kokzonerna
6. Sensorfält för reglering av boosterfunktionen
7. Sensorfält för Stop&Go funktion med en LED-kontrollampa

Göra öppning i köksbänken

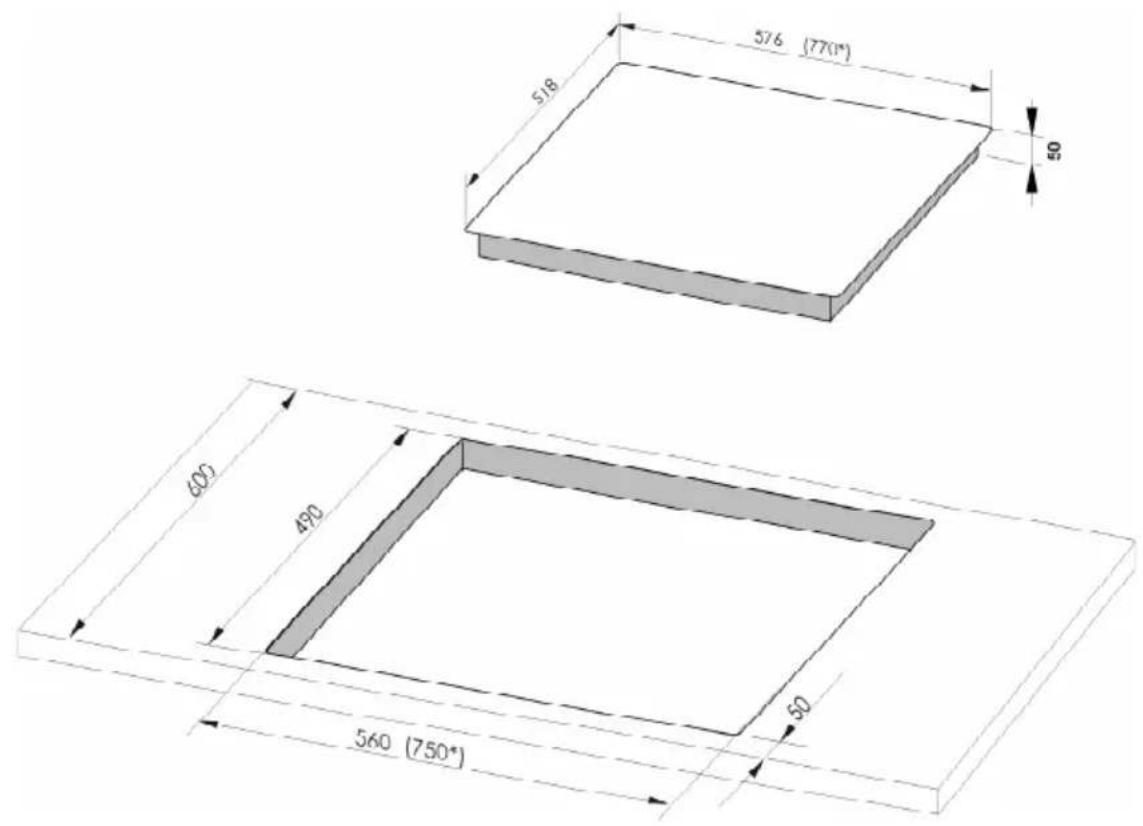

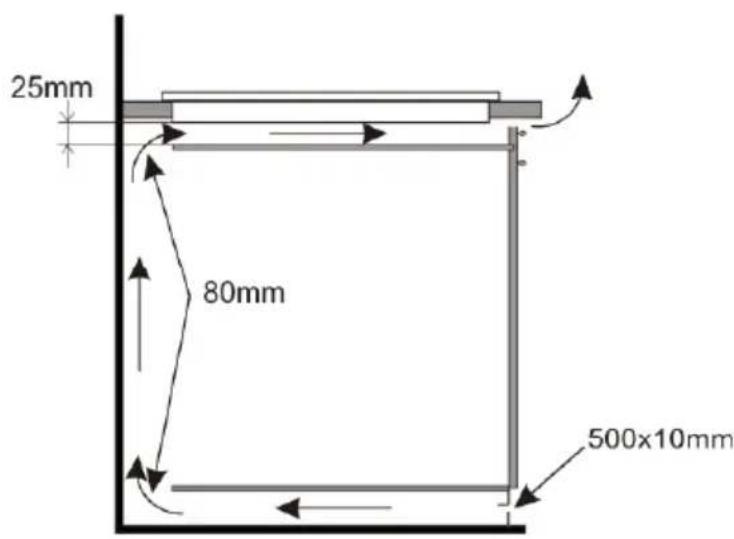

• Gör ett hål i bordsplattan enligt monteringsskissen (Bild A).
• Minimumavståndet från underkanten av den keramiska hällen (som ska vara fri från andra material) är 50 mm.
• Höjden på den monterade hällen är 50 mm.
• Om hällen är separerad med en horisontell skyddsplatta från resten av det fästande skåpet, måste mi ni ma la vständet mellan botten av hällen och skyd d splat tan vara minst 25 mm för att säkra bra lu ft cir ku la tion.
• I bakre delen av skyd d splat tan gör du ett kvadratiskt hål i vilket kanten är minst 80 mm lång (Bild C).
• Den keramiska kokplattan ansluts till elsystemet enligt bifogade kopplingsschema.
• Kabelarean ska vara den rätta för säkringen (avgörs av fackman).
• Rensa bänkskivan från damm, placera den keramiska hällen i hålet och tryck den hårt ner mot bord splat tan (Bild B).

Bild A

*KKI 7564-90 T

Bild B

Bild C

Installera spishäll i köksskåp

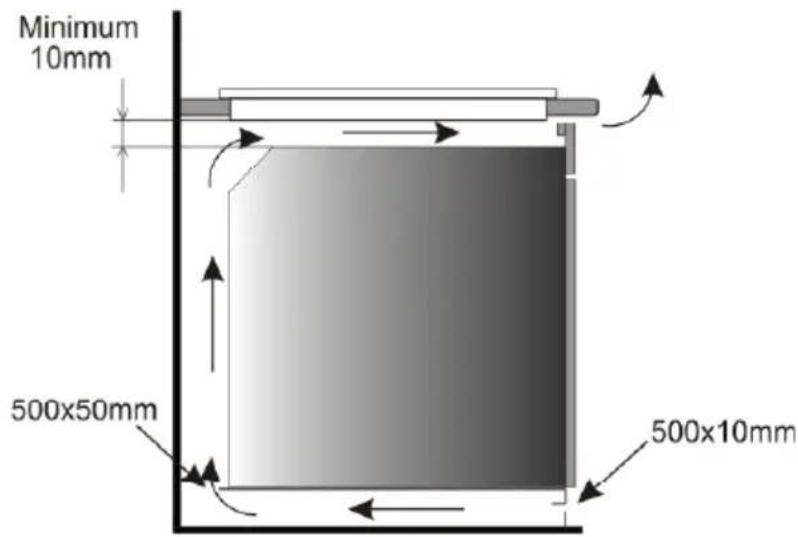

Installera spishäll i köksbänk ovanför ugn med ventilation.

Hällen får inte installeras ovanför en ugn som saknar ventilation.

Strömanslutning

Viktigt!

Elanslutningen måste utföras av behörig elektriker. Gör inga ändringar elektriska system.

Tips för elektrikern

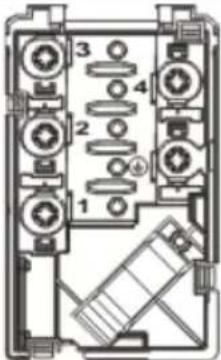

Hällen har ett terminalblock som gör att den kan anslutas på olika sätt, beroende på vilken typ av strömförsörjning som är tillgänglig.

Terminalblocket medger följande anslutningar:

• Enfas 230 V
  • Tvåfas 400 V 2N

Hällen kan anpassas till en specifik strömförsörjning genom att brygga lämplig terminal enlighet med elschemat.

Elschemat finns på hällens undersida. Du kommer åt terminalblocket genom att ta bort locket på hällens undersida. Kom ihåg att matcha elkabeln till anslutningstypen och till hållens märkeffekt.

Viktigt!

Kom ihåg att ansluta den neutrala kabeln till rätt uttag i terminalblocket, det är märkt med ⏚. Elsystemet som försörjer hällen med ström måste vara säkrat med en frånkopplingsanordning eller en strömbrytare för att stänga av strömmen vid fara.

Läs igenom informationen på märkskylten och i elschemat noga innan hällen ansluts.

VIKTIGT! Elektrikern måste lämna ett „intyg för hållens elektriska installation” till köparen (medföljer garantibeviset).

Om hällen ansluts på annat sätt en enligt elschemat kan den skadas.

ELSCHEMAViktigt! Värmekomponenterna fungerar vid 230 V.
		Viktigt! En skyddsledare måste anslutas till den terminal som är märkt med ⏚ för varje anslutning.		Rekom-menderad anslut-ningska-bel
1	För en enfasig 230 V anslutning med neutralkabel bryggas terminal 1-2, den neutrala kabeln ansluts till terminal 4 och skyddsledaren till	1N~	OWY	3X 4 mm2
2*	För en tvåfasig 400/230 V anslut-ning med neutralkabel bryggas terminal 2-3, den neutrala kabeln ansluts till terminal 4 och skydd-sledaren till	2N~	OWY	4X2,5mm2
L1=R, L2=S, L3=T, N=anslutning med neutralkabel, ⏚terminal skyddsledare

* För ett inhemskt 3-fas 400/230 V elektriskt system ska den återstående kabeln anslutas till terminal: 3, som inte är ansluten till hållens interna elsystem.

Innan du använder hällen första gången

• Rengör först induktionshällen noga. Induktionshällen ska hanteras lika varsamt som en glasyta.
• Öppna ett fönster eftersom hällen kan avge en otrevlig lukt första gången den används.
• Följ alla säkerhetsanvisningar när du använder hällen.

Hur induktionshällens kokzoner fungerar

En elektrisk oscillator styr en spole som finns inut Spolen alstrar ett magnetfält som inducerar strömmar till kokkärlet när det har ställts på hällen.

Strömmarna gör att det är själva kokkärlet som värms upp medan hållens glasyta förblir kall.

För detta krävs att kokkärlen är ferromagnetiska, d.v.s. att de påverkas av magnetfält. Generell kan man säga att induktionstekniken har två fördelar:

• Det är bara kokkärlet som värms upp, vilket gör att användningen maximeras.
• Det förekommer ingen fördröjning av uppvärmningen eftersom maten börjar tillagas så snart kärlet placeras på hällen, och avslutas så snart kärlet tas bort.

Skyddsanordningar:

Om hällen har installerats och används korrekt krävs det sällan några säkerhetsanordningar.

Fläkt: Skyddar och kyler reglage och strömkomponenter. Den har två olika hastigheter och aktiveras automatiskt. Fläkten kan vara igång när kokzonerna är avstängda tills elsystemet är tillräckligt avkylt.

Temperaturgivare: Elkretsarnas temperatur övervakas kontinuerligt av en temperaturgivare. Om temperaturen stiger över en säker nivå kommer givaren att sänka inställningarna för kokzonens värme, eller stänga av kokzonerna som finns bredvid de överhettade elkretsarna.

Kokkärlsavkänning: Gör att hällen känner av om kokkärl har ställts på kokzonen. Små föremål som läggs på kokzonen (t.ex. sked, gaffel, ring m.m.) kommer inte att identifieras som kokkärl och hällen kommer inte att värmas upp.

Kokkärlsavkännare

Kokkärlsavkännaren är installerad i induktionshällen. Den gör att uppvärmningen startar automatiskt när en gryta eller stekpanna känns av på kokzonen, och avslutas när den tas bort. Detta spar på energin.

• När ett lämpligt kokkärl ställs på kokzonen visas värmeinställningen på displayen.
• För induktion krävs lämpliga kokkärl med ferromagnetisk botten (se tabellen på 47).

Om det inte finns något kokkärl på kokzonen, eller om kokkärlet är olämpligt, visas symbolen . Kokzonen kommer inte att fungera. Om inget kokkärl känns av inom 10 minuter stängs kokzonen av.

Använd touchsensorn för att stänga av en kokzon i stället för att bara ta bort kokkärlet.

Kokkärlsavkännaren är inte avsedd att användas i stället för en till-/från sensor.

Induktionshällen har elektroniska touch-sensorfält som styrs genom att du trycker på det markerade området med fingret.

Det hörs en ljudsignal varje gång du trycker på sensorfältet.

Var noga med att bara trycka på ett sensorfält i taget när du sätter på eller stänger av hällen, eller när du ändrar värmeinställningen. Om du trycker på två eller flera sensorfält samtidigt (med undantag för timer och barnlås) kommer hällen att ignorera styrsignalerna, den kan utlösa en felindikering om du trycker på sensorfälten för länge.

Stäng av kokzonen med sensorfälten när du är klar och lita inte bara på kokkärlsavkännaren.

För att matlagningen med induktionshällen ska vara effektiv är det nödvändigt att dina kokkärl är av hög kvalitet.

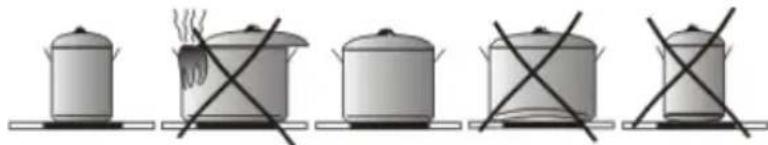

Att välja grytor och stekpannor för induktionshällen

• Använd bara kokkärl av hög kvalitet med en helt plan botten. Det förhindrar att kärlet överhettas på vissa ställen där mat sedan kan bränna fast. Grytor och stekpannor med tjocka stålväggar är bäst för en jämn värmeöverföring.
• Försäkra dig om att kärlets botten är torr. Försäkra dig om att kokkärlets botten är helt torr innan du ställer det på kokzonen efter du har fyllt det, eller har tagit fram det ur kylen. I annat fall kan hållens yta bli smutsig.
• Ett lock förhindrar att hettan försvinner ur kärlet, vilket gör att både tillagningstiden och energiförbrukningen minskar.

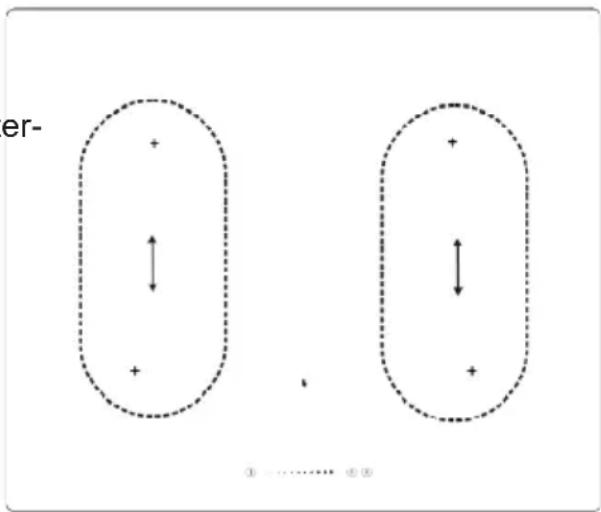

Induktionshällen har fyra kokzoner, mitten på varje kokzon är markerad med ett kors (+). Kokkärler kan ställas på alla kokzoner och placeras enligt önskemål. Men de måste alltid täcka över korset (+) helt.

Kokzonen utnyttjas på bästa sätt när korset (+) befinner sig mitt under kokkärlet.

Energin överförs bäst om kärlet och kokzonens storlek matchar varandra.

Minsta och största möjliga diameter visas i nedanstående tabell och beror på det använda kokkärlets kvalitet.

Induktionskokzoner Induktionskokkärlets bottendiameter
Diameter (mm) Minsta	(mm) Största (mm)
220 140 220
180 90 180

Om du använder ett kokkärl som är mindre än den minsta diametern kan det hända att hållen inte kommer att fungera.

Kärlets botten måste vara plan för bästa temperaturstyrning i induktionsmodulen.

Om botten buktar inåt, eller om det finns en stor logotyp från tillverkaren i kärlets botten, kommer det att påverka induktionsmodulens temperaturstyrning. Det kan orsaka att kärlet överhettas.

Använd inte defekta kokkärl, exempelvis kokkärl vars botten har skadats p.g.a. överhettning.

Väl av kokkärl för induktionshäll

Kokkärlens märkning Se	efter så att kokkärlen är märkta för användning på induktionshällar.
	Använd magnetiska kokkärl (emaljerat stål, rostfritt stål, gjutjärn). Det enklaste sättet att kontrollera om dina kokkärl är lämpliga är att göra „magnettestet”. Ta fram en (köks-) magnet och se om den fäster på kärlets botten.
Rostfria kokkärl Kärlet känns inte av
Aluminium Kärlet känns inte av
Gjutjärn Hög effektivitet
	Varning: Kärlet kan skada eller repa hållens ovansida.
Emaljerat stål Hög effektivitet
Glas Kärlet känns inte av
Porslin Kärlet känns inte av
Kokkärl med koppar-botten	Kärlet känns inte av

Kontrollpanel

Touch-kontrollpanelen har (3,4) sensorfält, där kokzonernas display också är sensorfältet för val av kokzon och timer. Sensorn för val av värmeinställning (2) är ett touch-reglage som också fungerar som ett skjutreglage. Du kan välja mellan värmeinställningar (1-9) och timerinställningar (1-99) genom att peka på och glida med fingret i det markerade området (2):

• Glida åt höger - höja värmen
• Glida åt vänster - sänka värmen

Du kan också ställa in värmen direkt genom att trycka på rätt del av sensorfältet för värmeinställningarna (2).

• Så snart hällen har anslutits till strömmen kommer alla displayer att lysas upp en kort stund. Din induktionshäll är då klar att använda.
• Induktionshällen har elektroniska touch-sensorfält som styrs genom att du trycker på dem med fingret under minst 1 sekund.
• När du trycker på ett sensorfält bekräftas detta med en ljudsignal.

Ställ inte föremål på sensorfälten (det kan utlösa ett fel). Håll alltid sensorfälten rena.

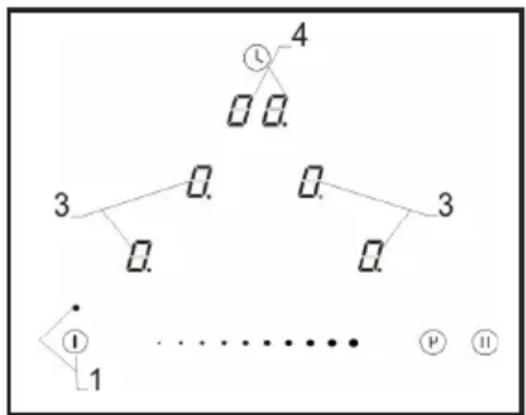

Sätta på hällen

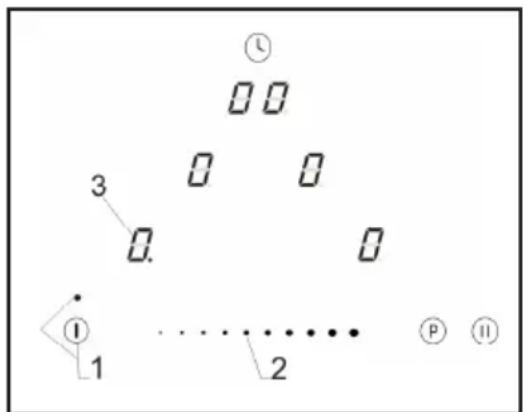

För att sätta igång hällen trycker du under minst 1 sekund på till/från sensorn (1). Hällen startar och LED-kontrollamporna tänds ovanför till/från sensorn (1) samtidigt som alla displayer (3, 4) visar „0“ och decimalpunkten blinkar.

Om inget av sensorfälten berörs inom 20 sekunder kommer hällen att stängas av.

Sätta på kokzoner

När du har startat hällen med till/från sensorn (1) väljer du kokzon (3) inom 20 sekunder.

1. När du har tryckt på (3) ett sensorfält för val av kokzon (3) visar motsvarande display för värmeinställningar „0“ och en punkt.

2. För att ställa in önskad värme glider du med fingret över sensorfältet för värmeinställning (2).

Om inget av sensorfälten berörs inom 20 sekunder efter det att hållen har startats kommer kokzonen att stängas av.

En kokzon är aktiv när kokzonens display visar en siffra eller en boktsav och en decimalpunkt. Detta anger att kokzonen är klar att ställa in eller för att ändra värmen.

Välja kokzonens värmeinställning

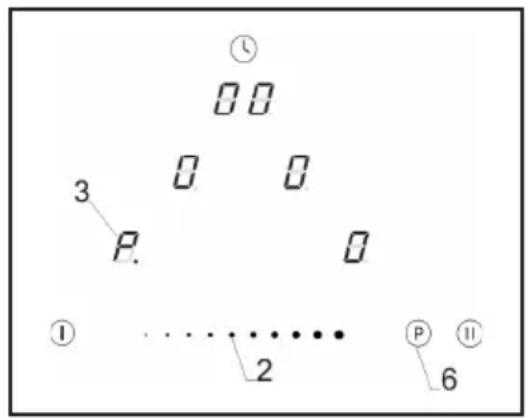

När kokzonens display (3) visar „0“ och en decimalpunkt kan du ställa in önskad värme genom att låta fingret glida över sensorfältet för värmeinställning (2).

Boosterfunktion „P“

Boosterfunktionen ökar den nominella effekten hos 220 mm kokzonen från 2300 W till 3000 W, och hos 180 mm kokzonen från 1200 W till 1400W.

När en kokzon är aktiv (3) kan du starta boosterfunktionen genom att trycka på sensorfältet „P” (6). Aktiveringen av boosterfunktionen anges genom att bokstaven „P” visas på motsvarande kokzons display (3).

För att stänga av boosterfunktionen trycker du på sensorfältet för värmeinställning (2) och sänker värmen, eller lyfter kokkärlet från kokzonen.

Boosterfunktionen för 220 mm kokzonen är begränsad till 5 minuter. När boosterfunktionen har avaktive-rats fortsätter kokzonen att fungera vid sin nominella effekt. Boosterfunktionen kan aktiveras på nytt om hållens elektronikkretsar och induktionsspole inte är överhettade.

Om kärlet lyfts av från kokzonen när boosterfunktionen är igång kommer den fortsatt att vara aktiv och nedräkningen fortsätter.

Boosterfunktionen stängs av automatiskt om hällens elektronikkretsar eller induktionsspole blir överhettade. Kokzonen är fortsatt igång med sin vanliga nominella effekt.

Boosterfunktionen kan aktiveras för alla kokzonerna.

Två kokzoner till vänster och två kokzoner till höger är sammanparade(se fig.). Boosterfunktionen kan när som helst aktiveras för en av kokzonerna i paret.

Om aktiveringen av boosterfunktionen innebär att den sammanlagda strömförsörjningsgränsen för ett par överskrids, kommer värmeinställningen för den andra kokzonen att sänkas automatiskt. Hur mycket strömmen sänks beror på vilken typ av kokkärl som används.

Barnlås

Barnlåset förhindrar barnen att använda hällen på ett olämpligt sätt. Hällen kan användas när barnlåset har lästs upp.

Ställa in barnlåset

Du kan bara ställa in barnlåset när hällen är igång och ingen av kokzonerna eller timern är aktiva (alla displayer visar siffran „0“ och punkter blinkar). För att ställa in barnlåset startar du hällen med till/från sensorn (1), tryck samtidigt på sensorfältet för val av främre höger kokzon (3) och sensorfältet för boosterfunktionen (6) och tryck sedan en gång till på sensorfältet för val av den främre högra kokzonen (3). Alla displayer visar bokstaven „L“ (läst), vilket betyder att barnlåset är inställt. Om kokzonen fortfarande är varm kommer displayerna omväxlande visa bokstäverna „L“ och „H”.

Barnlåset måste ställas in inom 10 sekunder och inga andra sensorfält än de som har beskrivits ovan får beröras. I annat fall är barnlåset inte inställt.

Barnlåsfunktionen förblir inställd tills den har lästs upp, även om spishällen har stängts av och sedan satts på igen. Barnlåset blir inte heller upplåst om hällen avskiljs från elnätet.

Låsa upp barnlåset bara för matlagning

Starta hällen genom att trycka på till/från sensorn (1), alla displayer visar bokstaven „L” (läst). För att läsa upp barnlåset trycker du samtidigt på sensorfältet för val av den främre högra kokzonen (3) och sensorfältet för boosterfunktionen (6). Bokstäverna „L” som visas på kokzonernas displayer ersätts med siffran „0” och en blinkande punkt. Nu kan du använda kokzonerna. (Se avsnittet „Välja värmeinställning för kokzoner” för mer information.)

Starta hällen genom att trycka på till/från sensorn (1), alla displayer visar bokstaven „L” (låst). För att låsa upp barnlåset trycker du samtidigt på sensorfältet för val av främre höger kokzon (3) och sensorfältet (6) och sedan tycker du på sensorfält (6) en gång till. Hällen stängs av (alla displayer slocknar).

Barnlåset måste låsas upp inom 10 sekunder och inga andra sensorfält än de som har beskrivits ovan får beröras. I annat fall är barnlåset inte upplåst. Om barnlåset har låsts upp på rätt sätt kommer siffran „0” och en blinkande punkt att visas på alla displayer efter det att du har startat hällen med till/från sensorn (1). Om kokzonenerna fortfarande är varma kommer displayerna omväxlande visa bokstäverna „0” och „H”.

Indikator för restvärme

När du har stängt av en kokzon kommer bokstaven „H” att visas för kokzonen i fråga, den varnar för att kokzonen fortfarande är varm!

Under den tiden ska du inte beröra kokzonen eftersom du kan riskera brännskador p.g.a. restvärmen! Ställ heller inga värmekänsliga föremål på kokzonen!

När indikatorn för restvärme slocknar kan du beröra kokzonen, men tänk på att den fortfarande kan vara varmare än den omgivande temperaturen.

Om det inte finns någon ström lyser inte indikatorn för restvärme.

Begränsa funktionstiden

Induktionshällen har en timer för varje kokzons funktionstid för att öka effektiviteten. Den maximala funktionstiden är inställd efter den senast valda värmeinställningen Om du inte ändrar värmeinställningen under en längre tid (se tabell), kommer kokzonen i fråga att stängas av automatiskt och restvärmeindikatorn aktiveras. Men du kan starta och använda separata kokzoner när du vill i enlighet med användaranvisningarna.

Inställning av til-lagningsvärme	Maximal funk-tionstid (timmar)
	2
1	6
2	6
3	5
4	5
5	4
6 1,5
7 1,5
8 1,5
9 1,5
P ∅ 180 1,5
P ∅ 220 0,16

Automatisk uppvärmningsfunktion

• Välj önskad kokzon (3) så att displayen visar „0” (punkten är tänd).
• Välj värmeinställningen „9“ genom att glida med fingret över sensorfältet för värmeinställning (2).
• Tryck på sensorfältet för värmeinställning (2) en gång till för att bekräfta valet av inställningen „9”. Displayen visar genast bokstaven „A”.
• Välj sedan önskad inställning för värmen genom att glida med fingret över sensorfältet för värmeinställning (2).

Displayen för kokzonen i fråga kommer omväxlande att visa bokstaven „A” och den valda värmeinställningen.

Efter en viss tid då boosterfunktionen är igång, kommer kokzonen att gå tillbaka till den värmeinställning som visas på displayen.

Om den automatiska uppvärmningen är aktiverad och den valda värmeinställningen är „0“, eller ingen värme har valts inom 3 sekunder, kommer den automatiska uppvärmningen att avaktiveras.

Om ett kokärl lyfts av från kokzonen och sedan ställs tillbaka innan uppvärmningstiden har gått kommer uppvärmningsfunktionen att återupptas och nedräkningen fortsätter.

Inställning av tillagningsvärme	Tid för automatisk uppvärmning (minuter)
	-
1 0,8
2 2,4
3 3,8
4 5,2
5 6,8
6 2,0
7 2,8
8 3,6
9 0,2

Du aktiverar den automatiska uppvärmningsfunktionen genom att trycka på sensorn för val av kokzon (3) när värmen är i läge "9". Välj sedan värmeinställningen "9" genom att trycka på sensorn för värmeinställning (2).

Om du inte vill aktivera uppvärmningsfunktionen väljer du värmeinställningarna "1" till "8" genom att trycka på sensorfältet för värmeinställning (2).

Timer

Timerfunktionen underlättar matlagningen genom att du kan ställa in tillagningstiden. Den kan också användas som äggklocka.

Ställa in timern

Med timerfunktionen stängs kokzonen av när den inställda tiden har gått. Timerfunktionen kan bara ställas in när en kokzon är igång (värmeinställningen är över „0”). Timerfunktionen kan ställas in separat för alla kokzonerna. Timerns tid kan ställas in från1 till 99 minuter.

För att ställa in timern:

• Välj en kokzon med sensorfältet för val av kokzon (3) och ställ in önskad värme från 1 till 9 genom att glida med fingret genom sensorfältet för värmeinställning (2). På displayen visas alla valda värmeinställningar från 1 till 9 och en decimalpunkt t.ex. „4.”).
• Sedan trycker du inom 10 sekunder på sensorfältet för timern (4). „0 -” visas på timerdisplayen (4) och kontrollampan för timerns aktivering (5) tänds för att ange aktiveringen av timerfunktionen för kokzonen i fråga.
• Välj sedan önskad inställning för timern genom att glida med fingret över sensorfältet för värmeinställning (2). Den andra siffran ställs in först och sedan ställs den första siffran in. När den andra siffran har ställts in visas den på displayen och timern kommer automatiskt att kunna ställas in på den första siffran genom att den visar en strecksymbol „-” (t.ex. „- 6”). Om den första siffran inte ställs in inom 10 sekunder kommer strecksymbolen, „-”, att ersättas med „0” (t.ex. „= 6”). Nedräkningen börjar när kontrollampan för timerns aktivering (5) slutar blinka.

Ändra inställningarna för timern (tillagningstid)

En programmerad timerinställning kan ändras när som helst. För att ändra den programme-rade inställningen av timern väljer du en kokzon med sensorfältet för val av kokzoner (3) och trycker sedan på sensorfältet för timern (4).

Kontrollera timerns nedräkning

Om du vill kontrollera timerns nedräkning kan du alltid trycka på sensorfältet för val av kokzon (3).

Stoppa timern

En signal hörs när den inställda tiden har gått. Den tystas genom att du trycker på vilket som helst av sensorfälten. Om du inte trycker på något sensorfält kommer signalen att tystna efter 2 minuter.

Att stoppa timern innan inställd tid har gått ut:

• Välj en kokzon genom att trycka på sensorfältet för val av kokzon (3).
• Sedan trycker du inom 10 sekunder på sensorfältet för timern (4). „0 -” visas på timerdisplayen (4) och kontrollampan för timerns aktivering (5) tänds för att ange aktiveringen av timerfunktionen för kokzonen i fråga.
• Om ingen inställning väljs inom kunder eller om du trycker på sensorfältet för val av kokzon (3) kommer timern att stanna och timerns display (4) slocknar.

10

Äggklocka

När ingen kokzon används kan timerfunktionen användas som en vanlig äggklocka.

Ställa in äggklocka

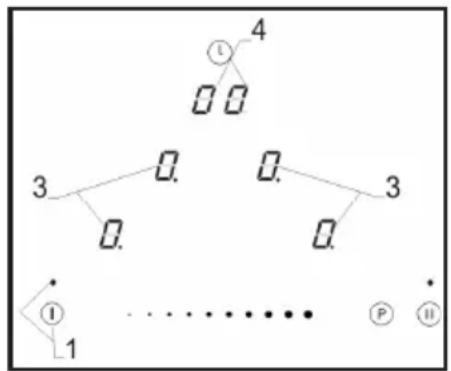

När hällen är avstängd:

• Starta hällen genom att trycka på till/från sensorn (1). „0” visas på kokzonernas displayer (3) och LED-kontrollamporna ovanför till/från sensorn (1) tänds.
• Sedan trycker du inom 10 sekunder på sensorfältet för timern (4). „0 -” visas på timerns display (4).
• Välj sedan önskad inställning för timern genom att glida med fingret över sensorfältet för värmeinställning (2). Den andra siffran ställs in först och sedan ställs den första siffran in. När den andra siffran har ställts in visas den på displayen och timern kommer automatiskt att kunna ställas in på den första siffran genom att den visar en strecksymbol „-” (t.ex. „- 6”). Om den första siffran inte ställs in inom 10 sekunder kommer strecksymbolen, „-”, att ersättas med „0” (t.ex. „= 6”). Nedräkningen börjar när „0” slocknar på kokzonernas displayer (3).

Stoppa äggklocka

En signal hörs när den inställda tiden har gått. Den tystas genom att du trycker på vilket som helst av sensorfälten. Om du inte trycker på något sensorfält kommer signalen att tystna efter 2 minuter.

Om du vill stanna ägglockan innan tiden har gått ut trycker du två gånger på till/från sensorn (1). Alla displayer slocknar.

Varmhållning

Varmhållningsfunktionen gör att du kan hålla maten varm på en kokzon. Den valda kokzonen är igång på låg värme. Kokzonens värmeinställning är automatiskt justerad så att matens temperatur konstant är 65 °C. Tack vare detta hålls matens varm så att den kan serveras utan att den fastnar i botten på kokkärlet. Den här funktionen kan också användas för att smälta smör eller choklad. För att varmhållningsfunktionen ska fungera bäst, ska du använda ett plant kokkärl. Det gör att givaren som finns i kokzonen korrekt kan mäta bottentemperaturen.

Varmhållningsfunktionen finns på alla kokzonerna.

Eftersom det finns en risk för att mikroorganismer bildas, rekommenderar vi att du inte håller maten varm för länge. Därför stängs också varmhållningsfunktionen av efter 2 timmar.

Varmhållningsinställningen är en extra värmeinställning som kan ställas in mellan „0“ och „1“. Den indikeras på displayen med bokstaven „„.

Varmhållningsfunktionen aktiveras på samma sätt som beskrivs i avsnittet „Sätta på kokzoner”.

Varmhållningsfunktionen stängs av på samma sätt som beskrivs i avsnittet „Stänga av kokzoner”.


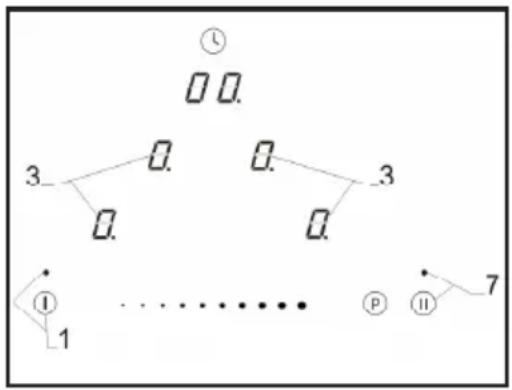

Stop&Go funktion (paus II)

Stop&Go funktionen fungerar som en paus. Stop&Go funktionen fördröjer samtidigt alla kokzonernas funktioner och fortsätter efter fördröjningen med de tidigare gjorda intsällningarna.

För att Stop&Go funktionen ska kunna aktiveras måste minst en kokzon användas.

Tryck sedan på sensorfältet för Stop&Go funktionen (7). „II” visas på alla kokzone- nas displayer (3) och en LED-kontrollampa tänds ovanför sensorfältet för stop'n go- funktionen (7).

För att stänga av Stop&Go funktionen trycker du på sensorfältet för denna funktion (7) en gång till. LED-kontrollampan börjar blinka och sedan trycker du på något av sensorfälten för val av kokzon (3). Kokzonernas displayer (3) visar den värme som var inställd innan Stop&Go funktionen aktiverades.

Stop&Go funktionen kan vara aktiverad i maximalt 10 minuter. Om Stop&Go funktionen inte avaktiveras inom den tiden kommer hällen att stänga av sig själv.

Om du råkade stänga av hällen med till/från sensorn (1) kan du snabbt och enkelt återställa inställningarna med Stop&Go funktionen. För att återställa inställningarna när hällen har stängts av med till/från sensorn (1), tryck på till/från sensorn (1) en gång till inom 6 sekunder. „0” visas på alla kokzonernas displayer (3) och en LED-kontrollampa tänds ovanför sensorfältet för Stop&Go funktionen (7). Sedan trycker du på sensorfältet för Stop&Go funktionen (7) inom nästa 6 sekunder. Kokzonernas displayer (3) visar den värmeinställning som var gjord innan hällen råkade stängas av.

Stänga av kokzoner

• Kokzonen måste vara aktiv för att kunna stängas av. Decimalpunkten är tänd.
• Låt fingret glida över sensorfältet för värmeinställning (2) för att sänka värme-inställningen till „0”.

Kokzonen avaktiveras efter ca 10 sekunder. Om kokzonen fortfarande är varm kommer dess display (3) omväxlande att visa bokstaven „H” och „0” under ca 10 sekunder, sedan visas bokstaven „H”.

• Hällens kokyta är i funktion när minst en kokzon är igång.
• Tryck på till/från sensorn (1) för att stänga av hällen.

Om kokzonen fortfarande är varm kommer motsvarande display (3) att visa bokstaven „H“ för att ange restvärme.

Goda rutiner för rengöring och skötsel påverkar märkbart hållens felfria funktion.

När du rengör spishällen gäller samma principer som när du rengör glasytor. Du får aldrig använda slipande rengöringsmedel eller kau-stiksoda, skurpulver eller slipande hushållsdukar! Ång- eller högtryckstvätt får inte användas.

Rengöring efter varje användning

• Torka av lätta fläckar med en fuktig duk utan diskmedel. Om du använder diskmedel kan hållens yta få en blåaktig missfärgning. Dessa ihärdiga fläckar kan inte alltid tas bort omedelbart, även om du använder ett specialrengöringsmedel.
• Hårt sittande fläckar kan tas bort med en skrapa. Torka sedan av ytan med en fuktig duk.

Ta bort fläckar

• Ljusa, pärlemorfärgade fläckar (kvarvarande aluminium) kan tas bort från den kalla hällen med ett specialrengöringsmedel. Kalkrester (t.ex. när vatten förångats) kan tas bort med ättika eller med ett specialrengöringsmedel.
• Stäng av hällen när du ska ta bort socker, mat som innehåller socker, plast eller aluminiumfolie. Skrapa genast och noggrant bort resterna från kokzonen med hjälp av en vass skrapa. När de inbrända fläckarna är borta kan du stänga av hällen och rengöra den avkylda hällen med ett specialrengöringsmedel.

Använd inte avkalkningsmedel för att göra ren hällen.

Du kan köpa specialrengöringsmedel i snabb-köp, i butiker med vitvaror, på stormmarknader och i affärer med köksinredning. Skrapor kan köpas i gör-det-själv-affärer och i affärer med målartillbehör.

Applicera inte någon slags rengöring på en varm kokzon. Det är bäst att låta rengöringsmedlet torka och sedan torka med fuktig duk. Alla spår av rengöringsmedlet ska torkas rent med en fuktig duk innan hällen värms upp igen. Annars kan den bli rostig.

Garantin upphör att gälla om ovanstående anvisningar inte följs!

Viktigt!

Om hällens reglage inte fungerar av någon anledning ska du stänga av strömbrytaren eller ta bort säkringen och kontakta kundtjänsten.

Viktigt!

Om hällens kokyta spricker eller flisar sig ska du stänga hällen och dra ut kontakten. Skruva ur säkringen eller dra ut kontakten ur hällen. Vänd dig sedan till en reparatör eller professionell firma.

Regelbundna kontroller

Utöver vanlig rengöring och skötsel bör du

• regelbundet kontrollera touch-reglagen och de andra komponenterna. När garantitiden har gått ut bör du låta en behörig firma kontrollera hällen vart annat år,
  • reparera och identifiera problem,
• och göra regelbunden service av hällen.

Viktigt!

Alla reparationer och justeringar av hällen måste utföras av en kompetent fackman eller av behörig elektriker.

Om ett fel inträffar:

• stäng av hällen
• dra ut elkontakten
• Kontakt GRAM service
• Vissa mindre fel kan åtgärdas av användaren. Dessa finns listade i tabellen nedan. Kontrollera först i listan nedan innan du kontaktar GRAM service.

PROBLEM MÖJLIG ORSAK ÅTGÄRD
1.Hällen fungerar inte - ingen	ström -kontrollera säkringen, byt om proppen har gått
2.Sensorfälten svarar inte på beröring	- hällen är inte igång - sätt på	hällen
	- sensorfälten har berörts för kort tid (mindre än 1 sekund)	- tryck på sensorfälten längre
	- flera sensorfält nedtryckta samtidigt	- tryck bara på ett sensorfält i taget (utom när en kokzon är avstängd)
3.Hällen svarar inte och piper kort	- barnlåset är aktivt - ta bort barnlåset
4.Hällen svarar inte och piper länge	- felaktig användning (fel sensorfält har berörts, eller sensorfälten har berörts för kort tid)	- anslut hällen igen
	- sensorfälten är övertäckta eller smutsiga	- avtäck eller rengör sensorfälten
5.Hällen stänger av sig själv	inget sensorfält har berörts inom 10 sekunder efter det att hällen startades	- starta hällen och ställ in värme utan dröjsmål
	- sensorfälten är övertäckta eller smutsiga	- avtäck eller rengör sensorfälten
6.En separat kokzon stängs av och indikatorn för restvärme anger bostaven „H”	- begränsad tillagningstid - sått på kokzonen igen
	- sensorfälten är övertäckta eller smutsiga	- avtäck eller rengör sensorfälten
	- elektroniska komponenter är överhettade
7. Indikatorn för restvärme är släckt även när kokzoner- na är varma	- strömavbrott eller hällen avskiljd från elnätet	- indikatorn för restvärme kommer att visas igen nästa gång hällen startas och stängs igen
8. Hällens ovansida har spruckit	Fara! Dra genast ut kontakten eller stäng av ström- brytaren. Kontakt GRAM service.
9. Om problemet kvarstår: Dra genast ut kontakten eller stäng av strömbrytaren (säkring). Kontakt GRAM service. Viktigt! Det är ditt ansvar att använda hällen på ett korrekt sätt och att se till att den är i gott skick. Om du tillkallar service p.g.a. att du har använt hällen på ett felaktigt sätt kommer du själv att få stå för kostnaderna även om garantitiden ännu inte har gått ut. Tillverkaren ansvarar inte för fel som har orsakats av att anvi- sningarna i användarmanualen inte har följts.
10. En induktionshäll avger ett surrande ljud.	Det är helt normalt. Det är en fläkt som är igång för att kyla inbyggd elektronik.
11. En induktionshäll avger väsande och visslande ljud.	Det är helt normalt. När du använder flera kokzoner på full effekt samtidigt avger hällen väsande och visslande ljud p.g.a. frekven- serna som används för att försörja spolarna.
12. E2 symbol visas	Induktionsspolen överhettad	- otillräcklig kylning, - säkerställ att induktionshällen är inbyggd enligt anvisnin- garna - kontrollera att kokkärlen mot- svarar kraven i listan på sidan 47.

Märkspänning: 400V 2N\~50 Hz

Märkeffekt:

- Induktionskokzon :

- Induktionskokzon : ∅ 180 mm 1200 W

- Induktionskokzon : ∅ 220 mm 2300 W

- Kokzon med boosterfunktion: ∅ 220 mm 2300/3000 W

- Kokzon med boosterfunktion: ∅ 180 mm 1200/1400W

Dimensioner: 576 x 518 x 50;

Dimensioner: KKI 7564-90 T 770 x 518 x 50

Vikt: ca. 10,5; 15 kg;

Motsvarar kraven i de europeiska standarderna SS-EN 60335-1; SS-EN 60335-2-6.
