BRUKSANVISNING KC1707 ELEKTRO HELIOS

När maskinen används första gången ____ 14

Daglig användning ____ 14

Råd och tips ____ 15

Skötsel och rengöring ____ 15

Om maskinen inte fungerar ____ 16

Tekniska data ____ 18

Installation 18

Miljöskydd ____ 21

Med reservation för ändringar

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas. För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

- Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.

- Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.

- När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.

- Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Försiktighet Se till att ventilationsöppningarna inte är blockerade.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.
• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.

- Var noga med att inte skada kylkretsen.

- I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig.

Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten.

Om kylkretsen skadas:

– undvik att komma nära öppen eld och antändande källor
– ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en

certifierad servicetekniker eller annan kvalificerad servicepersonal.

1. Nätkabeln får inte förlängas.

2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.

3. Se till att stickkontakten är åtkomlig när produkten har installerats.

4. Drag inte i nätkabeln.
5. Sätt inte i stickkontakten om eluttaget sitter löst. Det finns risk för elektriska stötar eller brand.

6. Produkten får inte användas utan att innerbelysningens lampglas sitter på plats ^3) den inre belysningen.

7. Denna produkt är tung. Var försiktig när den flyttas.

8. Plocka inte ut matvaror från frysfacket, och ta inte i dem, med våta/fuktiga händer eftersom detta kan leda till hudsår eller frost/frysskador.
9. Se till att produkten inte exponeras för direkt solljus under långa perioder.

Daglig användning

• Ställ inte heta kärl på produktens plastdelar.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Följ rekommendationerna om förvaring från produktens tillverkare noga. Se relevanta anvisningar.

Skötsel och rengöring

• Stäng av produkten och dra ut stickkontakten ur eluttaget före underhåll.
• Rengör inte produkten med metallföremål.
• Kontrollera regelbundet kylens tömning av avfrostat vatten. Rengör vid behov tömningskanalen. Om tömningskanalen täpps igen samlas vatten på produktens botten.

Installation

Viktigt För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

- Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.

Användning

Sätta på produkten

Sätt i stickkontakten i eluttaget.

3) Om det finns lampglas över
4) Om produkten har en vattenanslutning

• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.
• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.
• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).
• Produkten får inte placeras nära värmeelement eller spisar.
• Säkerställ att elkontakten är åtkomlig efter installation av produkten.
• Produkten får endast anslutas till ett dricksvattenssystem. 4)

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad och endast original-delar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med

symbolen 📋 kan återvinnas.

Vrid temperaturreglaget medurs till en medelhög inställning.

Stänga av produkten

För att stänga av produkten, vrid temperaturreglaget till "O"-läget.

Temperaturreglering

Temperaturen regleras automatiskt.

Gör på följande sätt för att reglera produkten:

- vrid temperaturreglaget mot de låga inställningarna för att erhålla låga kylnivåer.

- vrid temperaturreglaget mot de höga inställningarna för att erhålla höga kylnivåer.

En medelhög inställning är i regel bäst.

Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:

När maskinen används första gången

Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

Daglig användning

Flyttbara hyllor

Väggarna i kylskåpet är försedda med ett antal skenor så att hyllorna kan placeras enligt önskemål.

Viktigt Flytta inte glashyllan ovanför grönsakslådan, detta för att säkerställa korrekt luftcirkulation.

• rumstemperaturen
• hur ofta dörren öppnas
• mängden matvaror som förvaras
• produktens placering.

Viktigt Om produkten är inställd på en låg temperatur, och omgivningstemperatuen är hög eller produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost bildas på den bakre väggen. I detta fall måste temperaturreglaget ställas in på en högre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Viktigt Använd inga skarpa rengöringsmedel eller skurpulver eftersom sådana produkter skadar produktens ytfinish.

För att kunna förvara matförpackningar i olika storlekar kan dörrhyllorna placeras på olika nivåer.

Dra försiktigt hyllan i pilens riktning tills hyllan kommer fri och placera den sedan i önskad position.

Normala ljud under drift

• Det kan höras ett svagt porlande och ett bubblande ljud när köldmedlet pumpas genom spiralrören och rörledningarna. Detta är normalt.
• När kompressorn är i drift pumpas köldmedlet runt och det hörs ett surrande och ett pulserande ljud från kompressorn. Detta är normalt.
• Den termiska utvidgningen kan orsaka ett plötsligt knäppande ljud. Detta är ett naturligt och ofarligt fysikaliskt fenomen. Detta är normalt.
• När kompressorn slås på och av kan ett svagt "klick" höras från temperaturtermostaten. Detta är normalt.

Tips om energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• Om omgivningstemperatuen är hög, och temperaturreglaget är inställt på en hög temperatur och produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på evaporatorn. Om detta inträffar, ställ in temperaturreglaget på en lägre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Tips om kylning av färska livsmedel

För att erhålla bästa resultat:

Skötsel och rengöring

• förvara inte varm mat eller avdunstande vätskor i kylskåpet
• täck över eller förpacka maten, särskilt om den har en stark smak
• placera mat så att luft kan cirkulera fritt omkring den

Tips om kylning

Praktiska råd:

Kött (alla typer): lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan.

Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn.

Tillagad mat och kalla rätter: dessa bör täckas över och kan placeras på valfri hylla.

Frukt och grönsaker: skölj av och rengör noga och lägg i den speciella grönsakslådan (eller lådorna i förekommande fall).

Smör och ost: dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att evakuera så mycket luft som möjligt.

Mjölkflaskor: dessa bör ha kapsyl och förvaras lämpligen i dörrens flaskställ.

Bananer, potatis och lökar som inte är förpackade bör inte förvaras i kylskåpet.

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produkten insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torka noga.

Viktigt Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste eller dammsugare. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Viktigt Var försiktig så att du inte skadar kylsystemet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi rekommenderar därför att produktens ytterhölje endast rengörs med varmt vatten och ett milt diskmedel.

Anslut produkten till eluttaget igen efter rengöringen.

Frost avlägsnas automatiskt från avdunstaren i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar. Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna. Använd medföljande specialverktyg som redan sitter i tömningshålet.

Följ nedanstående anvisningar om produkten inte skall användas under en längre tidsperiod:

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Avfrosta och rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

Viktigt Om produkten lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

Om maskinen inte fungerar

Varning Tag ur stickkontakten från eluttaget innan felsökning påbörjas.

Endast behörig elektriker eller annan kompetent person får utföra felsökning som inte beskrivs i denna bruksanvisning.

Viktigt Produkten avger vissa ljud under normal användning (kompressor, cirkulation av kylmedel).

Problem Möjlig orsak Åtgärd
Produkten bullrar	Produkten står ostadigt Kontrollera att produkten står stadigt (alla fyra fötterna skall ha kontakt med golvet)
Produkten fungerar inte. Be-lysningen fungerar inte.	Produkten är avstängd. Sätt på produkten.
Stickkontakten sitter inte ordentligt i eluttaget.	Sätt i stickkontakten ordentligt i elut- taget.
Produkten är strömlös. Eluttaget är strömlöst.	Anslut en annan elektrisk apparat till eluttaget för att kontrollera. Kontakta en behörig elektriker.
Belysningen fungerar inte.	Lampan är i stand-by läge. Stäng och öppna dörren.
	Glödlampan är trasig.	Se avsnitt "Byte av glödlampan".
Kompressorn är kontinuer- ligt i drift.	Temperaturen är felaktigt inställd. Ställ in en högre temperatur.
Problem Möjlig orsak Åtgärd
	Dörren är inte ordentligt stängd.	Se avsnitt "Stängning av dörren".
	Dörren har öppnats för ofta.	Låt inte dörren stå öppen längre tid än nödvändigt.
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem för förvaring.
Rumstemperaturen är för hög. Sänk rumstemperaturen.
Vatten rinner på bakre väggen i kylskåpet.	Under den automatiska avfrostningen tinar frost på bakväggen.	Detta är normalt.
Vatten rinner inne i kylskåpet.	Vattenutloppet är igentäppt. Rengör vattenutloppet.
Matvaror hindrar vattnet från att rin- na till vattenuppsamlaren.		Kontrollera att inga matvaror har kon-takt med den bakre väggen.
Vatten rinner på golvet.	Smältvattnet rinner inte genom ut-loppet till avdunstningsbrickan ovan-för kompressorn.	Anslut smältvattenutloppet till av-dunstningsbrickan.
Temperaturen i produkten är för låg.	Temperaturen är felaktigt inställd. Ställ in en högre temperatur.
Temperaturen i produkten är för hög.	Temperaturen är felaktigt inställd. Ställ in en lägre temperatur.
	Dörren är inte ordentligt stängd.	Se avsnitt "Stängning av dörren".
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem för förvaring.
Många matvaror inlagda för förvar-ing samtidigt.		Lägg in färre matvaror för förvaring samtidigt.
Temperaturen i kylen är för hög.	Kalluft cirkulerar inte i produkten. Se till att kalluft kan cirkulera i produk- ten.

Byte av glödlampan

Gör på följande sätt om glödlampan behöver bytas ut:

1. Koppla loss produkten från eluttaget.
2. Lossa skruven som håller lampglaset på plats.
3. Haka loss den rörliga delen genom att trycka på den såsom figuren visar.
4. Byt ut den gamla glödlampan mot en ny lampa med samma effekt (max. effekt anges på lampglaset).
5. Sätt tillbaka lampglaset på plats.
6. Dra fast lampglaset med skruven.

7. Anslut produkten till eluttaget igen.

8. Öppna dörren och kontrollera att belysningen tänds.

1. Rengör dörrtätningarna.

2. Justera dörren vid behov. Se avsnittet "Installation".

3. Byt vid behov ut defekta dörrtätningar. Kontakta vår lokala serviceavdelning.

Tekniska data

Mått
Höjd 850 mm
Bredd 550 mm
Djup 612 mm

Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

Installation

Försiktighet För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt,

läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

Placering

Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-klass	Omgivningstemperatur
SN +10 till +32 °C
N +16 till +32 °C
ST +16 till +38 °C
T +16 till +43 °C

Avvägning

Se till att produkten står i våg där den installeras. Justera vid behov produkten med hjälp av de två främre, justerbara fötterna (2). Justera vid behov fötterna genom att ta bort distanshållaren (1).

Produkten bör placeras på säkert avständ från värmekällor såsom element, varmvattensberedare, direkt solsken, etc. Se till att luften kan cirkulera fritt runt produktens baksida. För att säkerställa bästa prestanda om produkten placeras under en överhängande väggenhet måste det vara minst 100 mm avständ mellan produktens ovansida och väggenheten. Produkten bör dock inte placeras under överhängande väggenheter. Produkten kan justeras in i våg med en eller flera justerbara fötter.

Om produkten placeras i ett hörn med gångjärnssidan vänd mot väggen måste avständet mellan väggen och produkten vara minst 10 mm för att dörren skall kunna öppnas tillräckligt så att hyllorna kan plockas ut.

Omhängning av dörr

Viktigt Vi rekommenderar att du ber någon om hjälp med att hålla ett fast grepp om dörren under arbetets gång.

Varning

Det måste gå att koppla bort produkten från elnätet. Stickkontakten måste därför vara lätt att komma åt när produkten har installerats.

min.100 mm 15 mm 15 mm

Gör på följande sätt för att ändra dörrens öppningsriktning:

1. Koppla loss produkten från eluttaget.
2. Luta produkten försiktigt bakåt så att kompressorn inte kommer i kontakt med golvet.
3. Skruva loss de båda ju-sterbara fötterna.
4. Skruva loss skruvarna till dörrens nedre gångjärn. Avlägsna gångjärnet. Flytta över sprinten i pilens riktning.
5. Skruva loss skruven och skruva fast den på motsatta sidan.
6. Montera gångjärnet på motsatta sidan.
7. Skruva fast de båda ju-sterbara fötterna.
   1) Om tillämpligt.

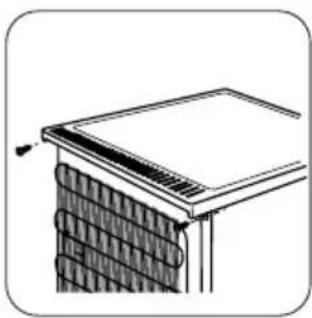

1. Skruva loss båda skruvarna på baksidan.
2. För överdelen bakåt och lyft av den från fäste-na.

1. Skruva loss skruvarna till dörrens övre gångjärn.
2. Avlägsna gångjärnet.
   Flytta över sprinten i pilens riktning. Montera gångjärnet på motsatta sidan.
3. Skruva fast gångjär- net.
4. Sätt överdelen på plats.
5. För den framåt.
6. Skruva fast båda skruvarna på baksidan.

1. Demontera och montera handtaget 1) på motsatta sidan.

2. Ställ tillbaka produkten på plats, justera in den i våg och vänta sedan minst fyra timmar innan du ansluter den till eluttaget.

Kontrollera slutligen att:

• Alla skruvar är åtdragna.
• Dörren öppnar och stänger ordentligt.
  Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg.
  Om du inte vill hänga om dörren själv kan du kontakta vår lokala serviceavdelning. En servicetekniker hänger om den mot en avgift.

Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspanningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar

du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

www.electrolux.com

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.elektrohelios.se
