BRUKSANVISNING ESL8610RA ELECTROLUX

Produktet er i programvalgmodus när displayet viser programnummer P1.

1. Trykk på för å endre innstillingen.

O d = skyllemiddelbeholderen er deaktivert.

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.electrolux.com

Registrera din produkt för bättre service:

www.registerelectrolux.com

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer.

Informationen finns på typskylten.

Varningar/viktig säkerhetsinformation

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.

- Låt inte barn leka med produkten.

- Håll allt tvättmedel utom räckhåll för barn.

- Håll barn och husdjur borta från produkten när luckan är öppen.

- Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

1.2 Allmän säkerhet

- Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:

- Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer - av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer.

- Ändra inte produktens specifikationer.

- Vattentrycket (minimum och maximum) måste vara mellan 0.5 (0.05) / 8 (0.8) bar (Mpa)

• Följ maximalt antal 15-kuvert.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade

servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.

• Lägg knivar och bestick med vassa kanter i bestickskorgen med spetsarna neråt eller i horisontellt läge.
• Lämna inte produktens lucka öppen utan att övervaka så att ingen faller över den.
• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Spruta inte vatten eller ånga för att rengöra produkten.
• Ventilationsöppningarna i grunden (om tillämpligt) får ej täppas igen av en matta.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slanguppsättningar får inte återanvändas.

2. SÄKERHETSFÖRESKRIFTER

2.1 Installation

• Avlägsna allt förpackningsmaterial
• Installera eller använd inte en skadad produkt.
• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C.
• Följ de installationsinstruktioner som följer med produkten.
• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas

måste det göras av vårt auktoriserade servicecenter.

• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Denna produkt uppfyller kraven enligt EEG-direktiven.
• Endast för Storbritannien och Irland. Produkten har en 13 A stickkontakt. Om säkringen i stickkontakten måste bytas ut ska följande säkring användas: 13 amp ASTA (BS 1362).

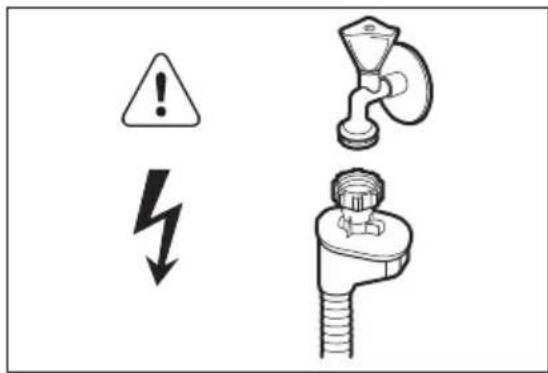

2.3 Anslutning av vatten

• Kontrollera så att du inte skadar vattenslangarna.
• Innan du ansluter produkten till nya rör eller till rör som inte har använts på länge låter du vattnet rinna tills det är rent.
• Den första gången du använder produkten ska du kontrollera att inget läckage förekommer.

- Tilloppsslangen har en säkerhetsventil och en mantel med en inre elkabel.

- Koppla omedelbart loss maskinen från eluttaget om tilloppsslangen är skadad. Kontakta auktoriserad service för att byta ut tilloppsslangen.

2.4 Använd

• Sitt eller stå inte på luckan när den är öppen.
• Maskindiskmedel är farligt. Följ säkerhetsanvisningarna på tvättmedelspaket.
• Drick och lek inte med vattnet i produkten.

• Ta inte ur disken ur produkten förrän diskprogrammet är klart. Det kan finnas diskmedel på tallrikarna.

• Produkten kan utsöndra het vattenånga om du öppnar dörren medan ett program är igång.

• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.

2.5 Inre belysning

WARNING!

Risk för personskador föreligger.

• Den här produkten har en inre belysning som tänds när du öppnar luckan och släcks när du stänger den.
• Lampan i den här produkten är inte lämplig för rumsbelysning.
• Kontakta service om du måste byta lampan.

2.6 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

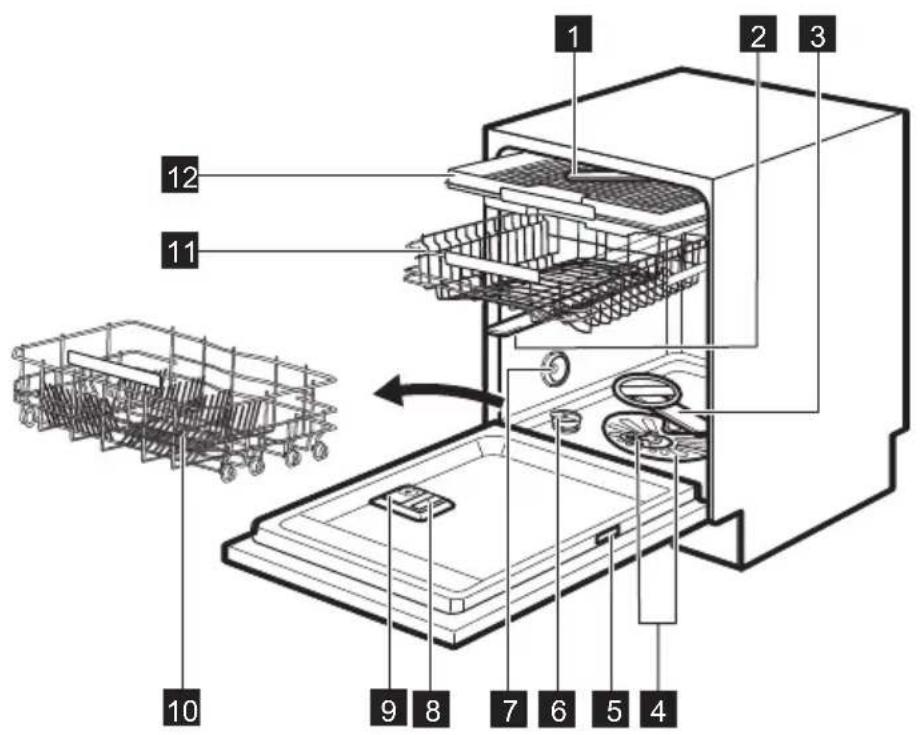

3. PRODUKTBESKRIVNING

1 Toppspolarm
2 Övre spolarm
3 Nedre spolarm
4 Filter
5 Typskylt
6 Saltbehållare
7 Ventilation

8 Spolglansfack
9 Diskmedelsfack
10 Underkorg
11 Överkorg
12 Bestickslåda

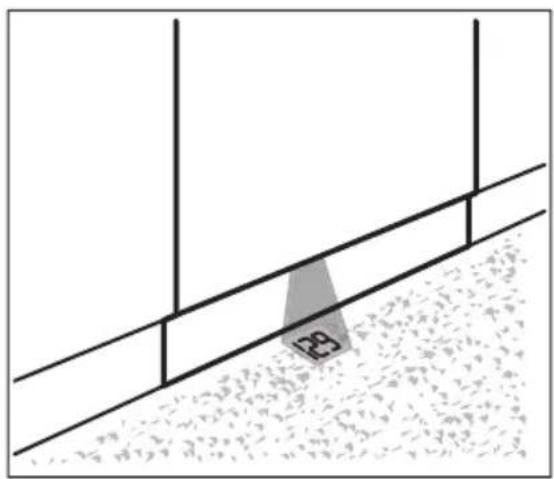

3.1 TimeBeam

TimeBeam är en display som visas på golvet under produktens lucka.

• När programmet startar visas programmets längd.
• När programmet är klart tänds 0:00 och CLEAN.
• När startfördröjningen startar visas nedräkningen och DELAY tänds.
• När det är fel på produkten visas en larmkod.

129

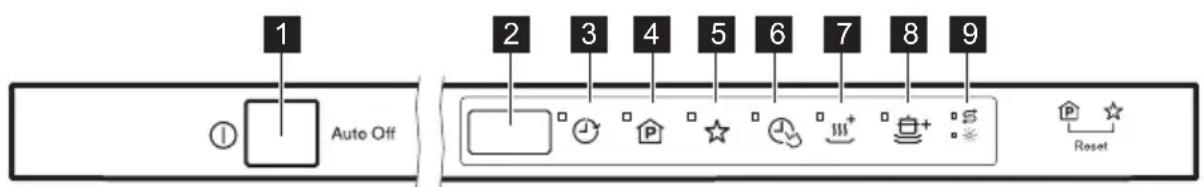

4. KONTROLLPANELEN

1 Auto Off 2 3 4 5 6 7 8 9 Reset

1 Strömbrytare
2 Display
3 Delay-touchkontroll
4 Program-touchkontroll
5 MyFavourite-touchkontroll

6 TimeManager-touchkontroll
7 XtraDry-touchkontroll
8 XtraPower-touchkontroll
9 Kontrollampor

4.1 Indikatorlampor

Kontrollampa	Beskrivning
	Saltkontrollampa. Den är alltid släckt när programmet arbetar.
	Kontrollampa för spolglans. Den är alltid släckt när programmet arbetar.

5. PROGRAM

Program Smutsgrad Typ av material		Programfaser Tillvalsfunktioner
P1	• Normalt smut-sad disk• Porslin och be-stick	• Förtvätt• Disk 50 °C• Sköljning• Torrt	• TimeManager• XtraDry
P2	• Allt• Porslin, bestick,kastruller ochpannor	• Förtvätt• Disk från 45 °C till 70°C• Sköljning• Torrt	• XtraDry
P3	• Blandad smuts-grad• Porslin, bestick,kastruller ochpannor	• Förtvätt• Disk 50 °C och 65 °C• Sköljning• Torrt	• TimeManager• XtraDry
P4	• Hårt smutsaddisk• Porslin, bestick,kastruller ochpannor	• Förtvätt• Disk 70 °C• Sköljning• Torrt	• XtraPower• TimeManager• XtraDry
P5 • Normalt eller ⚡	lätt smutsad disk• Finporslin och glas	• Disk 45 °C• Sköljning• Torrt	• XtraDry
P6 • Lätt smutsad ⚡1h	disk• Porslin och be-stick	• Disk 55 °C• Sköljning	• XtraDry
P7 ⚡30 5)	• Nyligen neds-mutsad• Porslin och be-stick	• Disk 60 °C• Sköljning	• XtraDry
P8 ⚡6)	• Allt • Förtvätt

1) Med det här programmet får du mest effektiv vatten- och energiförbrukning för porslin och bestick med normal nedsmutsning. (Det här är standardprogrammet för testinstitut.)

2) Produkten känner av smutsgraden och mängden föremål i korgarna. Den anpassar automatiskt temperaturen, mängden vatten, energiförbrukningen och programtiden.

3) Med detta program kan du köra en disk med blandad smuts. Mycket smutsig i den nedre korgen och normalt smutsad i den övre. Vattentrycket och vattentemperaturen i den nedre korgen är högre än i den övre.

4) Detta program har en sköljfas med hög temperatur för hygienmässigt bättre resultat. Under sköljfasen stannar temperaturen vid 70 °C i minst 10 minuter.

5) Med detta program kan du köra en disk med nyligen smutsad disk. Det ger goda diskresultat på kort tid.

6) Med det här programmet kan du snabbt skölja disk så att matrester inte fastnar i disken och lukter bildas i produkten. Använd inte diskmedel för det här programmet.

5.1 Förbrukningsvärden

Program 1)	Vatten(I)	Energi(kWh)	Varaktighet(min.)
P1 11 0.961 225ECO
P2 7 - 14 0.6 - 1.4 40 - 150AUTO
P3 14 - 16 1.2 - 1.5 139 - 149%
P4 12.5 - 14.5	1.4 - 1.6 154 - 164
Program 1)	Vatten (l)	Energi (kWh)	Varaktighet (min.)
P5 12 - 14 0.7 - 0.9 75 - 85
P6 9.5 - 10.5 1.10 - 1.30 55 - 65
P7 10 0.9 30
P8 4 0.1 14

1) Vattnets tryck och temperatur, spänningsvariationer, funktionerna samt mängden disk och tillvalsfunktion kan ändra värdena.

5.2 Information till provanstalter

Skicka ett e-postmeddelande för all nödvändig information om prestandatest:

[e-mail]

Anteckna produktnumret (PNC) som står på typskylten.

6. INSTÄLLNINGAR

6.1 Programvalsläget och användarläget

När produkten är i programvalsläget kan man ställa in ett program och öppna användarläget.

I användarläget kan följande inställningar ändras:

• Vattenavhärdarens nivå enligt vattenhärdheten.
• Aktivering och avaktivering av ljudsignalen för program klart.
  • Valet av färg för TimeBeam.
• Aktiverar/avaktiverar spolglansfacket.
• Spolglansnivån efter nödvändig dos.

Dessa inställningar sparas tills du ändrar dem igen.

Ställa in programvalsläget

Produkten är i programvalsläge när displayen visar programnumret P1.

Kontrollera att produkten är i programvalsläge när du slår på

produkten. Om detta inte händer kan du ställa in programvalsläget på följande sätt:

Håll in och samtidigt tills produkten är i programvalsläge.

6.2 Vattenavhärdare

Vattenavhärdaren avlägsnar mineraler från vattnet, som normalt skulle ha skadlig inverkan på diskresultaten och på produkten.

Ju mer mineraler vattnet innehåller, desto hårdare är vattnet. Vattenhärdhet mäts i ekvivalenta mått.

Vattenavhärdaren skall ställas in efter hur hårt vattnet är i området där du bor. Information om hur hårt vattnet är i området där du bor kan du få från det lokala Vattenverket. Det är viktigt att ställa in rätt vattenavhärdarnivå, för att få bra diskresultat.

Waterhardheid

Tyska grader (°dH)	Franska grad-er (°fH)	mmol/l Clarke-grader	Vattenhårdhet
47 - 50 84 - 90 8.4 - 9.0 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 23 - 27			5 1)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5			1 2)

1) Fabriksinställning.
2) Använd inte salt på denna nivå.

Om du använder multitabletter innehållande salt och ditt vattens hårdhetsgrad är lägre än 21dH, kan du ställa in lågsta nivå på vattenavhärdningen. Det avaktiverar saltpåfyllningsindikatorn.

Om du använder standarddiskmedel eller multitabletter utan salt ska du ställa in rätt hårdhetsgrad för att hålla saltpåfyllningsindikatorn aktiv.

Inställning av vattenhärdhet

Produkten måste vara i programvalsläge.

1. Öppna användarläget genom att

hålla in och samtidigt tills

indikatorerna ⏻, ⏱, ⚙och

börjar blinka och displayen är tom.

1. Tryck på ⏻.

2. Indikatorerna släcks.

3. Indikatorlampan blinka.
4. På displayen visas den aktuella inställningen: t.ex. S L = nivå 5.

1. Tryck på 📊upprepade gånger för att ändra inställning.
2. Tryck på på/av-knappen för att bekräfta inställningen.

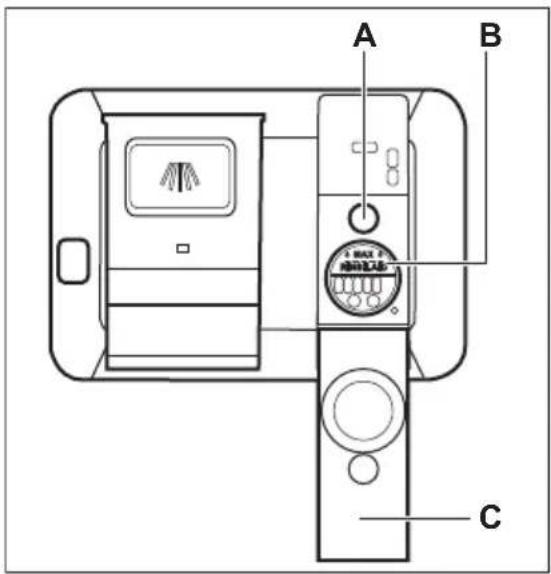

6.3 Spolglansfacket

Genom att använda spolglans kan disken torkas utan att det blir ränder eller fläckar.

Spolglans släpps automatiskt ut under den heta sköljfasen.

Du kan ställa in hur mycket spolglans som ska släppas ut mellan nivå 1 (minsta mängd) och nivå 6 (största mängd). Nivå 0 inaktiverar spolglansfacket och spolglans släpps inte ut.

Fabriksinställning: nivå 4.

Ställa in spolglansnivån

Produkten måste vara i programvalsläge.

1. Öppna användarläget genom att

hålla in och samtidigt tills

indikatorerna 🏠, 🍷, 🍸och

börjar blinka och displayen är tom.

1. Tryck på

• Indikatorerna, , och släcks.
• Indikatorlampan fortsätter att blinka.
• På displayen visas den aktuella inställningen: t.ex. = nivå 4.
• Spolglansnivåerna är mellan 0A och 6A.

• Nivå 0 = spolglans släpps inte ut.

• Tryck på upprepade gånger för att ändra inställning.

• Tryck på på/av-knappen för att bekräfta inställningen.

6.4 Indikatorn för spolglansfacket tomt

När spolglansfacket är tomt lyser indikatorn så att du ska fylla på. Om du använder multitabletter som innehåller sköljmedel och du är nöjd med torkresultat, kan du inaktivera indikatorn för påfyllning av sköljmedel. Vi rekommenderar dock att du alltid använder spolglans för bästa torkresultat.

Om du använder standarddiskmedel eller multitabletter utan spolglans, aktivera indikatorn för att hålla påfyllningsindikatorn för spolglans aktiv.

Avaktivera spolglansdoseringen

Produkten måste vara i programvalsläge.

1. Öppna användarläget genom att hålla in och samtidigt tills indikatorerna , , , och börjar blinka och displayen är tom.

2. Tryck på .

3. Indikatorerna, , och släcks.

4. Indikatorlampan fortsätter att blinka.

5. På displayen visas den aktuella inställningen: = spolglansdosering är aktiverad (fabriksinställning).

6. Tryck på för att ändra inställningen.

= spolglansdosering är avaktiverad.

1. Tryck på på/av-knappen för att bekräfta inställningen.

6.5 MyFavourite

Med den här funktionen kan du ställa in och spara program som du använder ofta.

Du kan bara spara 1 program. En ny inställning avbryter den tidigare.

Ställa in MyFavourite-programmet

1. Ställ in programmet som du vill spara Du kan även ställa in lämpliga alternativ tillsammans med programmet.
2. Håll in tills tillhörande kontrollampa tänds med fast sken.

Ställa in MyFavourite-programmet

Tryck på .

• Kontrollampan MyFavourite tänds.
• Displayen visar programmets siffra och längd.
• Om tillvalsfunktionerna har sparats tillsammans med programmet tänds kontrollamporna som hör till funktionerna.

6.6 Ljudsignaler

Ljudsignaler hörs när ett fel inträffar i produkten. Det går inte att inaktivera dessa ljudsignaler.

Det finns även en ljudsignal som hörs när programmet är klart. Ljudsignalen är som standard inaktiverad, men det går att aktivera den.

Aktivera ljudsignalen för avslutat program

Produkten måste vara i programvalsläge.

1. Öppna användarläget genom att hålla in och samtidigt tills

indikatorerna 📊, 🔍 look 🏠 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎

1. Tryck på

2. Indikatorerna släcks.

3. Indikatorlampan fortsätter att blinka.
4. På displayen visas den aktuella inställningen: -Ljudsignal av.

1. Tryck på för att ändra inställningen.

16 = Ljudsignal på.

1. Tryck på på/av-knappen för att bekräfta inställningen.

6.7 Ställa in färgen på TimeBeam

Det går att ändra färgen på TimeBeam för att matcha köksgolvet. Det finns flera olika färger. TimeBeam kan också avaktiveras.

7. FUNKTIONER

Önskade funktioner måste aktiveras varje gång innan du startar ett program. Det går inte att aktivera eller inaktivera funktionen medan ett program pågår.

Alla tillvalsfunktioner är inte heller kompatibla med varandra. Om du har valt icke-kompatibla funktioner stänger produkten automatiskt av en eller flera av dem. Endast kontrollamporna för funktionerna som fortfarande är aktiva förblir tända.

7.1 XtraDry

Aktivera det här alternativet om du vill öka torkprestandan. Vid användning av det här alternativet kan programmets varaktighet, vattenförbrukning och temperaturen på sista sköljningen påverkas.

Produkten måste vara i programvalsläge.

1. Öppna användarläget genom att

hålla in Rich säntidigt tills indikatorerna ⏻, Plock ⚡️ börjar blinka och displayen är tom.

1. Tryck på )))^+ .

2. Indikatorerna, släcks.

3. Indikatorlampan fortsätter att blinka.
4. Displayen visar en siffra och bokstaven C. Varje siffra hör ihop med en viss färg.
5. = TimeBeam avaktiverat.

1. Tryck på upprepade gånger för att ändra färg.

- De olika färgerna visas på köksgolvet.

1. Tryck på på/av-knappen för att bekräfta inställningen.

XtraDry-funktionen är inte en permanent funktion utan måste väljas vid varje program.

Aktivering av XtraDry

Tryck på 111^+

Tillhörande indikatorlampa tänds. Om funktionen inte kan användas till programmet tänds inte tillhörande kontrollampa eller så blinkar den snabbt i några sekunder och förblir sedan släckt. Displayen visar den uppdaterade programlängden.

7.2 TimeManager

Denna funktion ökar trycket och vattnets temperatur. Disk- och torkfaserna är kortare.

Den totala programlängden minskas med ca 50 %.

Tvättresultatet är samma som vid normal programlängd. Torkresultatet kan minska.

Tryck på Motsvarande kontrollampa tänds.

Displayen visar den uppdaterade programlängden.

7.3 XtraPower

Denna tillvalsfunktion ökar vattentrycket under fördisken och diskfaserna.

Resultatet blir mycket bra även med mycket smutsig disk.

Aktivering av XtraPower

Tryck på så tänds motsvarande kontrollampa.

Om funktionen inte kan användas till programmet tänds inte tillhörande kontrollampa eller så blinkar den snabbt i några sekunder och förblir sedan släckt.

Displayen visar den uppdaterade programlängden.

8. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

1. Kontrollera att den inställda nivån på vattenavhärdare överensstämmer med den hårdhet vattnet har där du bor. Om inte, kan du justera vattenavhärdarens nivå.

2. Fyll saltbehållaren.

3. Fyll spolglansfacket.

4. Öppna vattenkranen.

5. Starta ett program för att avlägsna alla bearbetningsrester som fortfarande kan finnas kvar i produkten. Använd inte diskmedel och fyll inte korgarna.

När du startar ett program kan det ta upp till 5 minuter för produkten att ladda hartset i vattenavhärdaren. Det ser ut som att produkten inte fungerar.

Diskfasen startar bara när den här proceduren är klar. Proceduren upprepas med jämna mellanrum.

8.1 Saltbehållaren

FÖRSIKTIGHET!

Använd bara salt som är speciellt avsett för diskmaskiner.

Saltet används för att ladda hartset i vattenavhärdare och ge goda diskresultat vid daglig användning.

Fylla salt i saltbehållaren

1. Öppna saltbehållaren genom att vrida locket moturs och ta bort det.

2. Häll 1 liter vatten i saltbehållaren (endast första gången).

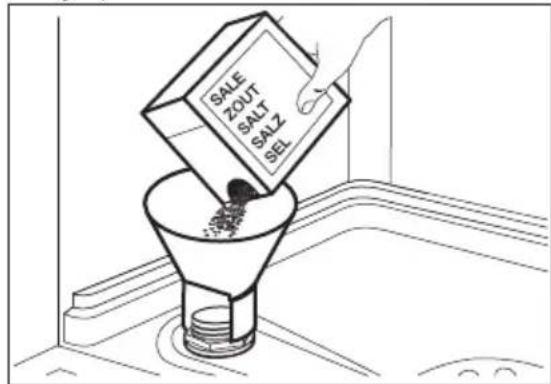

3. Fyll på disksalt i saltbehållaren.

SALE ZOUT SALT SALZ SEL

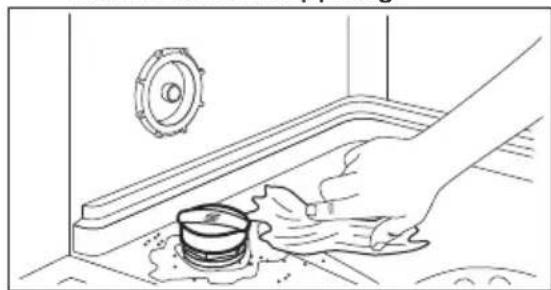

1. Ta bort eventuellt salt från saltbehållarens öppning.

1. Vrid locket på saltbehållaren medurs för att stänga saltbehållaren.

Vatten och avhärdningssalt kan rinna ut ur saltbehållaren när du fyller på den. Risk för korrosion föreligger. För att förebygga det ska du starta ett program när du har fyllt på saltbehållaren.

8.2 Fylla på spolglansfacket

A B C

FÖRSIKTIGHET!

Använd endast spolglans som är särskilt avsett för diskmaskiner.

1. Öppna locket (C).

9. DAGLIG ANVÄNDNING

1. Öppna vattenkranen.
2. Tryck på strömbrytaren för att aktivera produkten.

Kontrollera att produkten är i programvalsläge.

• Om saltbehållarens kontrollampa är på, fyll på saltbehållaren.

• Om kontrollampan för spolglans lyser, fyll på spolglansfacket.

• Ladda korgarna.

• Tillsätt diskmedlet.

• Ställ in och starta rätt program för typen av disk och smutsgrad.

• Fyll på spolglansfacket (B) tills spolglansvätskan när markeringen "MAX".

• Torka upp eventuellt utspilld spolglans med en absorberande trasa så att det inte bildas för mycket skum.
• Stäng locket. Kontrollera att spärren har låst sig i rätt position.

Fyll på spolglansfacket när indikatorn (A) blir klar.

Om du använder multitabletter och är nöjd med torkningsresultatet, kan du avaktivera påfyllningsindikatorn för sköljmedel.

Vi rekommenderar att alltid använda sköljmedel för bästa torkresultat, även i kombination med multitabletter som innehåller sköljmedel.

9.1 Använda diskmedel

Använd bara diskmedel som är särskilt avsett för diskmaskiner.

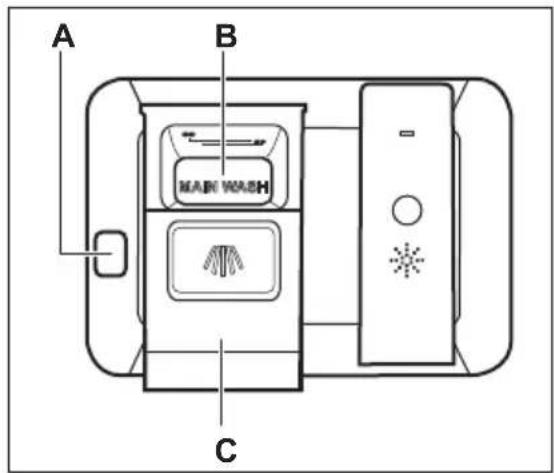

1. Tryck in spärren (A) för att öppna locket (C).
2. Placera diskmedlet, pulver eller tabletter, i facet märkt (B).
3. Om diskprogrammet har en fördiskfas, håll lite diskmedel på insidan av produktens lucka.
4. Stäng locket. Kontrollera att spärren har låst sig i rätt position.

9.2 Ställa in och starta ett program

Funktionen Auto Off

Funktionen sänker energiförbrukningen genom att automatiskt inaktivera produkten när den inte är igång.

Funktionen sätter igång:

• 5 minuter efter att programmet är klart.
• Efter 5 minuter om programmet inte har startat.

Starta ett program

1. Låt luckan stå på glänt.
2. Tryck på strömbrytaren för att aktivera produkten. Kontrollera att produkten är i programvalsläge.

3. Tryck flera gånger på tills displayen visar det programnummer du vill starta. Programnumret visas på displayen i ca tre sekunder och sedan visas programlängden. • Om du vill välja MyFavourite- programmet trycker du på ☆. – Indikatorerna som hör till MyFavourite-programmet tänds.

4. Välj tillvalsfunktioner.

5. Stäng luckan till produkten för att starta programmet.

Starta ett program med fördröjd start

1. Ställ in program.
2. Tryck på upprepade gånger tills displayen visar tidsfördröjningen du vill ställa in (från 1 till 24 timmar).
   Kontrollampan för fördröjd start tänds.
3. Stäng luckan till produkten för att starta nedräkningen.
   Medan en nedräkning pågår kan man öka fördröjningstiden, men inte ändra programvalet och funktionerna.
   När nedräkningen löper ut startar programmet.

Öppna luckan medan produkten är igång

Om luckan öppnas medan ett program pågår, stannar produkten. Det kan påverka energiförbrukningen och programmets varaktighet. När luckan stängs, fortsätter produkten från den punkt där den avbröts.

Om luckan är öppen längre än 30 sekunder under torkfasen avslutas det pågående programmet.

Avbryta den fördröjda starten medan nedräkningen pågår

När du avbryter en fördröjd start måste du ställa in programmet och funktionerna igen.

1. Öppna luckan till produkten.
2. Håll in och ☆ samtidigt tills produkten är i programvalsläge.

Avbryta programmet

Håll in och samtidigt tills produkten är i programvalsläge. Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt program.

När programmet är klart

När programmet är klart och du öppnar luckan stängs produkten av automatiskt.

10. RÅD OCH TIPS

10.1 Allmänt

Följ tipsen nedan för optimal rengöring och torkning vid daglig användning och även för att skydda miljön.

• Ta bort större matrester från tallrikarna och kasta dem i avfallspåsen.
• Skölj inte tallrikarna för hand i förväg. Välj hellre fördiskprogrammet (om tillgänglig) vid behov eller ett program med fördisksfas.
• Använd alltid hela utrymmet i korgarna.
• Vid fyllning av produkten måste du se till att tallrikarna nås helt av vattnet som släpps från spolarmens munstycken. Se till att föremål inte vidrör eller täcker över varandra.
• Du kan använda maskindiskmedel, spolglans och salt separat eller så kan du använda multitabletter (t.ex. "3 i 1", "4 i 1", "All i 1"). Följ anvisningarna som står på förpackningen.
• Välj program för typen av disk och smutsgrad. Med ECO-programmet får du den effektivaste användningen av vatten och energikonsumtion för normalt smutsad porslin och bestick.

10.2 Använda salt, spolglans och diskmedel

• Använd endast salt, spolglans och diskmedel avsett för diskmaskin. Andra sorters produkter kan skada produkten.
• Multitabletter passar vanligen i områden med vattenhårdhet upp till 21 °dH. I områden som överskrider den här gränsen måste även spolglans och salt användas utöver multitabletterna. I områden med hårt vatten och mycket hårt vatten rekommenderar vi att man använder endast diskmedel (pulver, gel, tabletter utan ytterligare funktioner),

Stäng vattenkranen.

spolglans och salt separat för optimal diskning och torkning.

• Diskmedelstabletter löses inte upp helt vid korta program. För att undvika diskmedelsrester på porslinet rekommenderar vi att du använder tabletter för långa program.
• Använd inte mer än korrekt mängd diskmedel. Se tillverkarens anvisningar på diskmedelsförpackningen.

10.3 Vad du ska göra om du vill sluta använda multitabletter

Innan du börjar använda separat diskmedel, salt och sköljmedel ska du göra följande.

1. Ställ in vattenavhärdarens högsta nivå.
2. Kontrollera att saltbehållaren och spolglansbehållaren är fulla.
3. Starta det kortaste programmet med en sköljfas. Använd inte diskmedel och ladda inte korgarna.
4. När programmet är klart, ställ in avhärdaren efter vattenhärdheten där du bor.
5. Justera den utsläppta mängden spolglans.
6. Aktivera spolglansdoseringen.

10.4 Ladda korgarna

• Använd bara produkten för att diska föremål som är diskmaskinsäkra.
• Ställ inte föremål av trä, horn, aluminium, tenn eller koppar i produkten.
• Placera inte föremål i produkten som kan absorbera vatten (svampar, disktrasor).
  • Ta bort alla matrester från disken.

• Blötlägg inbrända matrester på disken.

• Placera ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen nedåt.

• Se till att bestick och diskgods inte fastnar i varandra. Blanda skedar med andra sorters bestick.
• Se till att glas inte vidrör andra glas.
  • Lägg små föremål i bestickkorgen.
• Lägg lätta föremål i den övre korgen. Se till att föremålen inte rör sig.
• Kontrollera att spolarmen kan röra sig fritt innan ett program startas.

10.5 Innan ett program startas

Kontrollera att:

• Filtren är rena och rätt isatta.
• Saltbehållarens lock sitter tätt.
• Spolarmarna inte är igensatta.

• Det finns disksalt och spolglans (såvida du inte använder multitabletter).

• Diskgodset är rätt placerat i korgarna.

• Programmet är lämpligt för diskgodset och smutsgraden.
  • Rätt mängd diskmedel används.

10.6 Töm korgarna

1. Låt porslinet kallna innan det plockas ut ur maskinen. Varm disk kan lätt skadas.
2. Plocka först ut diskgods från den nedre korgen, sedan från den övre.

Vid slutet av programmet kan vatten fortfarande finnas kvar på produktens sidor och lucka.

11. SKÖTSEL OCH RENGÖRING

WARNING!

Stäng av produkten och koppla bort den från eluttaget före underhåll.

Smutsiga filter och igensatta spolarmar försämrar diskresultaten. Kontrollera regelbundet och rengör dem vid behov.

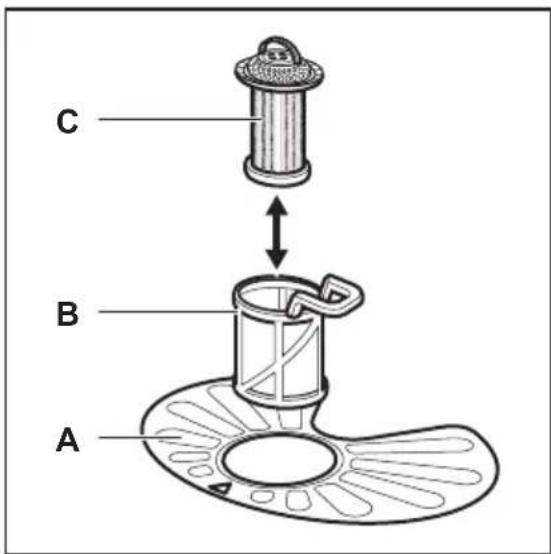

11.1 Rengöra filtren

Filtersystemet består av tre delar.

C B A

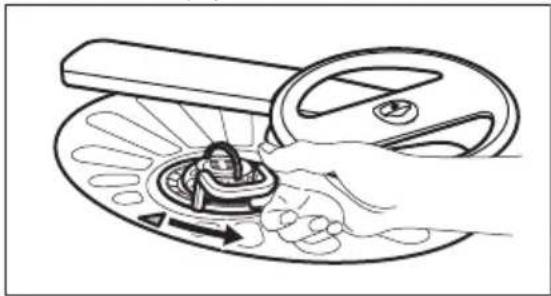

1. Vrid filtret (B) moturs och ta bort det.

1. Kontrollera att det inte finns några matrester eller smuts i eller runt kanterna på sumpen.

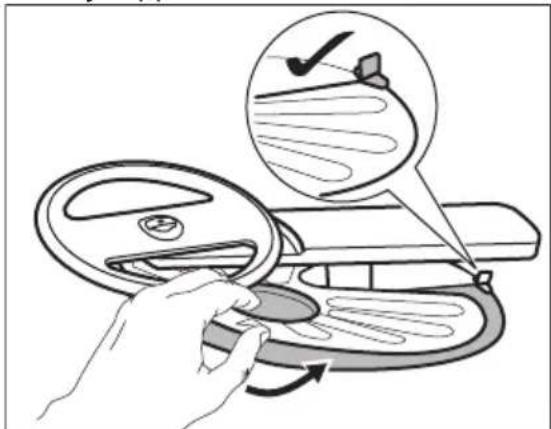

2. Sätt tillbaka det platta filtret (A). Se till att det sitter rätt under de två styrtapparna.

1. Sätt ihop filtren (B) och (C) igen.

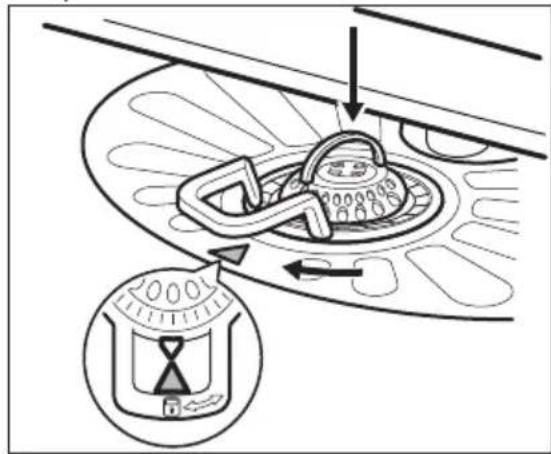

2. Sätt tillbaka filtret (B) i det platta filtret (A). Vrid medurs tills det läses på plats.

En felaktig placering av filtren kan orsaka dåliga diskresultat och skada produkten.

11.2 Rengöring av den övre spolarmen

Vi rekommenderar regelbunden rengöring av den övre spolarmen för att undvika att smuts täpper igen hålen.

Tilltäppta hål kan ge oönskat resultat.

1. Dra ut överkorgen.

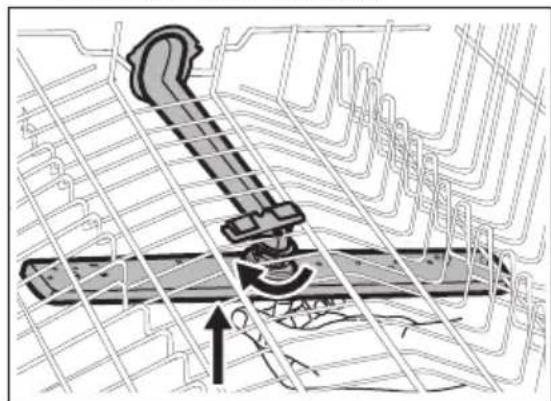

2. För att frigöra spolarmen från korgen, tryck den uppåt i den riktning som anges av den lägre pilen samtidigt som den vrids medurs.

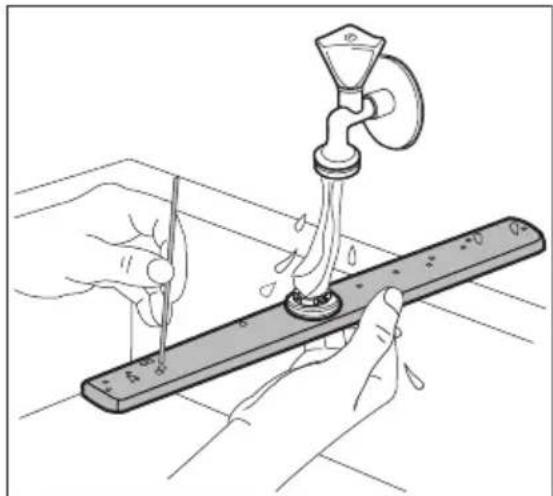

1. Skölj spolarmen under rinnande vatten. Använd ett tunt spetsigt verktyg, t.ex. en tandpetare, för att avlägsna smuts från hålen.

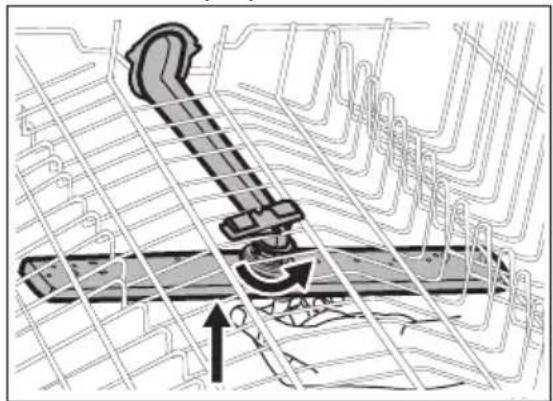

1. För att sätta tillbaka spolarmen på korgen, tryck den uppåt i den riktning som anges av den lägre pilen samtidigt som den vrids moturs tills den låses på plats.

Om produkten inte startar eller stannar under diskning. Innan du kontaktar auktoriserad service, kontrollera om du kan lösa problemet på egen hand med hjälp av informationen i tabellen.

WARNING!

Reparationer som inte är riktigt gjorda kan resultera i allvarlig risk för säkerheten för användaren. Alla reparationer ska utföras av kvalificerad personal.

11.3 Utvändig rengöring

• Rengör produkten med en fuktig, mjuk trasa.
• Använd bara neutrala rengöringsmedel.
• Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel.

11.4 Invändig rengöring

• Rengör produkten noga, samt luckans gummipackning, med en mjuk fuktad duk.
• Om du använder programmen med kort varaktighet ofta kan dessa lämna fettrester och kalkavlagringar i produkten. För att förhindra detta rekommenderar vi att man kör ett program med lång varaktighet minst två gånger i månaden.
• För att bevara livslängden på din maskin rekommenderar vi att du varje månad använder en särskild rengöringsprodukt för diskmaskiner. Följ instruktionerna noga på förpackningen.

Vid vissa fel visas en larmkod på displayen.

Majoriteten av problemen som kan uppstå kan lösas utan att man behöver kontakta en auktoriserad serviceverkstad.

Problem och larmkod Möjliga orsaker och åtgärder

Du kan inte sätta på pro- dukten.

• Se till att stickkontakten sitter ordentligt i eluttaget.
• Kontrollera att det inte finns en skadad säkring i säkringsdosan.

Problem och larmkod Möjliga orsaker och åtgärder
Programmet startar inte. • Se till att luckan är stängd.Om fördröjd start är inställd avbryter du inställningen eller väntar tills nedräkningen är slut.Produkten har startat laddningsproceduren av hartset i vattenavhärdaren. Procedurens varaktighet är ca 5 minuter.
Produkten fylls inte med vatten.Displayen visar,10	• Kontrollera att vattenkranen är öppen.Kontrollera att trycket i vattentillförseln inte är för lågt. Kontakta kommunen för denna information.Kontrollera att vattenkranen inte är igensatt.Kontrollera att filtret i tilloppsslangen inte är igensatt.Kontrollera att tilloppsslangen inte är böjd eller snodd.
Maskinen tömmer inte ut vattnet.Displayen visar,20	• Kontrollera att vattenlåset inte är igensatt.Kontrollera att filtret i utloppsslangen inte är igensatt.Kontrollera att inre filtersystemet inte är igensatt.Kontrollera att tömningsslangen inte är böjd eller snodd.
Översvämningsskyddet är aktiverat.Displayen visar,30	• Stäng vattenkranen och kontakta auktoriserad service.
Maskinen stannar och star-tar om flera gånger under en diskning.	• Det är helt normalt. Det ger optimalt rengöringsresultat och energibesparingar.
Programmet varar för länge.	• Välj alternativet TimeManager för att korta programti-den.Om fördröjd start är inställd avbryter du inställningen eller väntar tills nedräkningen är slut.
Den återstående tiden på displayen ökar och hoppar nästan till slutet av pro-gramtiden.	• Detta är inget fel. Maskinen fungerar som den ska.
Programalternativen måste ställas in på nytt varje gång.	• För att spara din favoritinställning, använd alternativ MyFavourite.
Det läcker lite från maski-nens lucka.	• Produkten står inte i nivå. Lossa eller dra åt de jus-terbara fötterna (om tillämpligt).• Maskinens lucka är inte centrerad. Justera den bakre foten (om tillämpligt).
Luckan är svår att stänga. • Produkten står inte i nivå. Lossa eller dra åt de jus-terbara fötterna (om tillämpligt).• Delar av porslinet sticker ut från korgarna.
Skramlande/knackande ljud inifrån maskinen.	Porslinet är inte ordentligt insatt i korgarna. Se bro-schyren om hur man laddar korgarna.Se till att sprayarmen kan röra sig fritt.
Apparaten löser ut bryta-ren.	Strömstyrkan är otillräcklig för att kunna ha alla ap-parater i bruk. Kontrollera uttagets strömstyrka och kapaciteten på mätaren eller stäng av en av de ap-parater som används.Internt elektriskt fel på maskinen. Kontakta en auk-toriserad serviceverkstad.

Se "Före första användning", "Daglig användning" eller "Tips" för andra möjliga orsaker.

auktoriserad service om problemet uppstår igen.

För larmkoder som inte beskrivits i tabellen, kontakta en auktoriserad serviceverkstad.

När du har kontrollerat produkten, stäng av och sätt på produkten. Kontakta

12.1 Diskresultat och torkning är inte tillfredsställande

Problem Möjliga orsaker och åtgärder
Dåligt diskresultat.	Se "Daglig användning", "Tips" och broschyren om hur man laddar korgarna.Använd ett intensivare diskprogram.
Maskinen torkar disken då-ligt.	Disken har lämnats kvar för länge i maskinen med luckan stängd.Det finns inget sköljmedel eller så är mängden sköljmedel för liten. Ställ in mängden sköljmedel som släpps ut till en högre nivå.Plastartiklar kan behöva handtorkas.För bästa torkresultat, aktivera alternativet XtraDry.Vi rekommenderar att alltid använda sköljmedel, även i kombination med multitabletter.
Det finns vitaktiga streck och fläckar, eller blåaktiga be-läggningar på glas och dis-kgods.	Den utsläppta mängden spolglans är för stor. Ställ in nivån på spolglanset till en lägre nivå.För mycket diskmedel har använts.
Det finns fläckar och torkade vattendroppar på glas och porslin.	Den utsläppta mängden spolglans är inte tillräcklig. Ställ in nivån på spolglanset till en högre nivå.Spolglansens kvalitet kan också vara en orsak.
Disken är våt. • För bästa torkresultat, aktivera alternativet XtraDry.• Programmet har ingen torkfas eller har en torkfas med låg temperatur.• Spolglansfacket är tomt.• Spolglansens kvalitet kan också vara en orsak.• Kvaliteten hos multitabletterna kan vara orsaken. Prova ett annat märke eller aktivera spolglansfacket och använd spolglans tillsammans med multitabletterna.
Insidan på maskinen är blöt. • Detta är inget fel, det orsakas av fuktigheten i luften som kondenserar på väggarna.
Ovanligt skum under dis-kning.	• Använd bara maskindiskmedel.• Det läcker från spolglansfacket. Kontakta en auk-toriserad serviceverkstad.
Det finns rost på besticken. • Det finns för mycket salt i vattnet under diskningen. Se avsnittet "Vattenavhärdare".• Silverbestick och bestick av rostfritt stål placerades tillsammans. Undvik att sätta bestick av silver och rostfritt stål nära varandra.
Det finns rester kvar i dis-kmedelsfacket vid slutet av programmet.	• Diskmedelstabletten fastnade i facet och kunde därför inte sköljas bort med vatten.• Vatten kan inte skölja bort diskmedel från facet. Se till att spolarmen roterar fritt och inte är tilltäppt.• Se till att disken i korgarna inte hindrar locket på diskmedelsfacket från att kunna öppnas.
Lukter inifrån maskinen. • Se "Intern rengöring".
Kalkavlagringar på porslin, i diskmaskinen och på insidan av dörren.	• Se avsnittet "Vattenavhärdare".
Matt, missfärgat eller naggat porslin.	• Se till att endast diskmaskinssäkra produkter diskas i maskinen.• Ladda och plocka ur korgarna försiktigt. Se bro-schyren om hur man laddar korgarna.• Lägg lätta föremål i den övre korgen.

Se "Före första användning", "Daglig användning" eller "Tips" för andra möjliga orsaker.

13. TEKNISK INFORMATION

Mått Bredd / Höjd / Djup (mm) 596 / 818-898 / 550

Elektrisk anslutning 1)	Spänning (V) 200 - 240
	Frekvens (Hz) 50 / 60
Vattentryck bar (min. och max.) 0.5 - 8
Vattentillförsel	Kallt eller varmt vatten 2)	max 60 °C
Kapacitet Kuvert 15
Strömförbrukning Kvar på-läge (W) 0.99
Strömförbrukning Av-läge (W) 0.10

1) Se märkskylten för andra värden.

2) Om varmvattnet kommer från en alternativ energikälla (t.ex. solpaneler eller vindkraft) kan du använda en varmvattensanslutning för att minska energiförbrukningen.

14. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen 📄med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
