BRUKSANVISNING ESL8820RA ELECTROLUX

Du kan bare lagre ett program om gangen. En ny innstilling sletter den forrige innstillingen.

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få användningsråd, broschyrer, felsökningshjälp och serviceinformation: www.electrolux.com/webselfservice

Registrera din produkt för bättre service: www.registerelectrolux.com

Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen: Modell, PNC, serienummer.

Informationen står på typskylten.

⚠️ Varnings-/viktig säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och handikappade

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.

- Låt inte barn leka med produkten.

- Tvättmedel ska förvaras utom räckhåll för barn.

- Barn och husdjur måste hållas borta från produkten när luckan är öppen.

- Barn får inte utföra städning och underhåll av apparaten utan uppsikt.

1.2 Allmän säkerhet

- Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:

- Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer, - av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer.

- Ändra inte produktens specifikationer.

• Vattentrycket (minimum och maximum) måste vara mellan 0.5 (0.05) / 8 (0.8) bar (MPa)

• Följ maximalt antal 15-kuvert.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter

eller personer med motsvarande utbildning, för att undvika fara.

• Lägg knivar och bestick med vassa kanter i bestickskorgen med spetsarna neråt eller i horisontellt läge.
• Lämna inte produktens lucka öppen utan att övervaka så att ingen faller över den.
• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Använd inte högtrycksvattenspray och/eller ånga för att rengöra apparaten.
• Ventilationsöppningarna i grunden (om tillämpligt) får ej täppas igen av en matta.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slanguppsättningar får inte återanvändas.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C.
• Följ installationsinstruktionerna som följer med produkten.
• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Denna produkt uppfyller kraven enligt EU:s direktiv.
• Endast för Storbritannien och Irland. Produkten har en 13 A stickkontakt. Om säkringen i stickkontakten måste bytas ut ska följande säkring användas: 13 amp ASTA (BS 1362).

2.3 Anslutning av vatten

• Orsaka inga skador på vattenslangarna.
• Före anslutning av nya slangar, slangar som inte använts under en längre tid, där reparationsarbete har utförts eller om nya enheter har

monterats (vattenmätare, etc.), ska vattnet rinna en stund tills det är rent och klart.

• Kontrollera att det inte finns några synliga vattenläckor under och efter första användningen av maskinen.
• Tilloppsslangen har en säkerhetsventil och en mantel med en inre elkabel.

WARNING!

Farlig spänning.

- Om tilloppsslangen är skadad, stäng omedelbart vattenkranen och dra ut stickkontakten ur vägguttaget. Kontakta auktoriserad service för att byta ut tilloppsslangen.

2.4 Använd

• Sitt eller stå inte på luckan när den är öppen.
• Maskindiskmedel är farligt. Följ säkerhetsanvisningarna på diskmedelspaketet.

• Drick och lek inte med vattnet i produkten.

• Ta inte ur disken ur produkten förrän diskprogrammet är klart. Det kan finnas diskmedel på tallrikarna.

• Produkten kan utsöndra het vattenånga om du öppnar dörren medan ett program är igång.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på tvättmaskinen.

2.5 Inre belysning

WARNING!

Risk för personskador föreligger.

• Den här produkten har en inre belysning som tänds när du öppnar luckan och släcks när du stänger den.
• Lampan i den här produkten är inte lämplig för rumsbelysning.
• Kontakta service om du måste byta lampan.

2.6 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

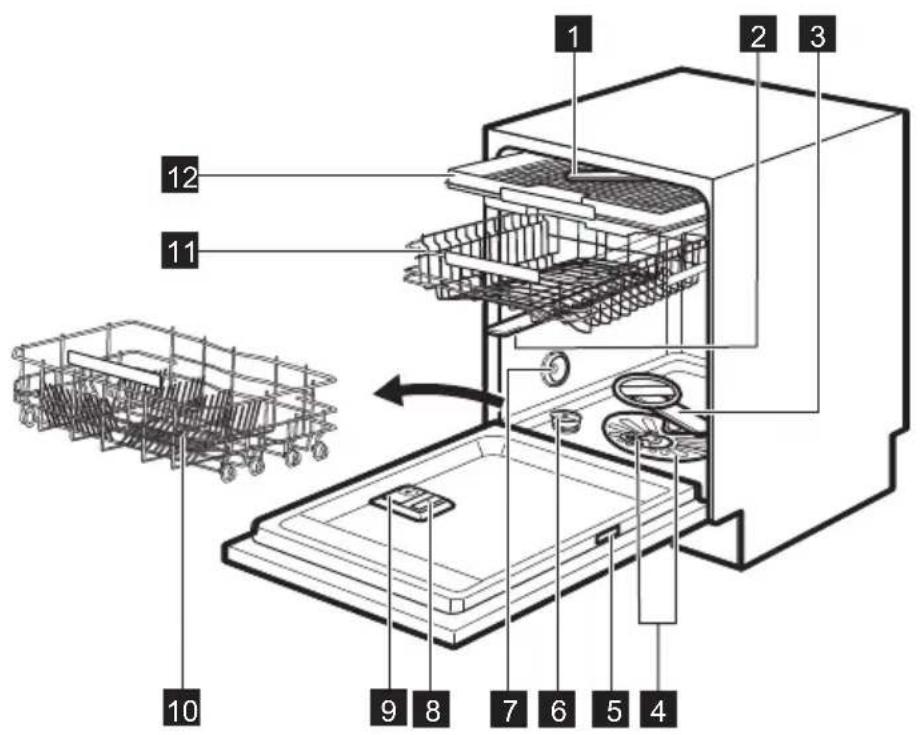

3. PRODUKTBESKRIVNING

1 Toppspolarm
2 Övre spolarm
3 Nedre spolarm
4 Filter
5 Typskylt
6 Saltbehållare
7 Ventilation

8 Spolglansfack
9 Diskmedelsfack
10 Underkorg
11 Överkorg
12 Bestickslåda

3.1 TimeBeam

TimeBeam är en display som visas på golvet under produktens lucka.

• När programmet startar visas programmets längd.
• När programmet är klart tänds 0:00 och CLEAN.
• När startfördröjningen startar visas nedräkningen och DELAY tänds.
• När det är fel på produkten visas en larmkod.

129

När AutoOpen är aktiverad under torkningen kan det hända att displayen på golvet inte syns. För att se återstående tid på programmet ska man titta på kontrollpanelens display istället.

4. KONTROLLPANEL

1 Strömbrytare
2 Navigeringsknapp (upp)
3 Display
4 Option-knapp

Navigeringsknappar (upp och ned)

- Använd dessa knappar för att bläddra i listorna och informationstexterna som visas på displayen.

Option knapp

• Kort tryck öppnar funktionslistan.
• Kort tryck i funktionslistan tar dig tillbaka till programlistan.
• Kort tryck i inställningslistan tar dig tillbaka till funktionslistan.
• Långt tryck (3 sek.) när fördröjd start eller ett program pågår, tar bort den

fördröjda starten, programmet och funktionerna. Displayen visar det förinställda programmet: ECO.

OK knapp

• Kort tryck: Bekräftar valet av program, funktioner och inställningar.
• Långt tryck: Startar MyFavourite-programmet. Om inget program har sparats kommer det förinställda Ställa in MyFavourite-programmet att ställas in och startas.

5. PROGRAM

Program Smutsgrad Typ av disk		Programfaser Funktioner
ECO 1)	• Normalt smutsat • Porslin och be-stick	• Fördisk • Disk 50 °C • Sköljning • Torrt	• TimeSaver • XtraDry
AutoFlex 2)	AlltPorslin, bestick,kastruller ochpannor	FördiskDisk från 45 °C till 70 °CSköljningTorrt	XtraDry
FlexiWash 3)	Blandad smuts-gradPorslin, bestick,kastruller ochpannor	FördiskDisk 50 °C och65 °CSköljningTorrt	TimeSaverXtraDry
Intensive • Hårt smutsatPorslin, bestick,kastruller ochpannor		FördiskDisk 70 °CSköljningTorrt	TimeSaverXtraDry
Quick Plus 4)	Nyligen insattPorslin och be-stick	Disk 60 °CSköljning	XtraDry
Glass Care • Normalt eller lättsmutsatFinporslin ochglas		Disk 45 °CSköljningTorrt	XtraDry
Rinse & Hold 5)	Allt • Fördisk

1) Med det här programmet får du mest effektiv vatten- och energiförbrukning för porslin och bestick med normal nedsmutsning. (Det här är standardprogrammet för testinstitut).

2) Produkten känner av smutsgraden och mängden föremål i korgarna. Den anpassar automatiskt temperaturen, mängden vatten, energiförbrukningen och programtiden.

3) Med detta program kan du diska en laddning med blandad disk. Mycket kraftig smutsad disk i den nedre korgen och normalt smutsad disk i den övre korgen. Vattentrycket och vattentemperaturen i den nedre korgen är högre än i den övre.

4) Med detta program kan du köra en maskin med nyligen smutsad disk. Det ger goda diskresultat på kort tid.

5) Med det här programmet kan du snabbt skölja disken så att matrester inte fastnar och lukter bildas i maskinen. Använd inte diskmedel för det här programmet.

5.1 Förbrukningsvärden

Program 1)	Vatten (l)	Energi (kWh)	Varaktighet (min.)
ECO 11 0.857 225
AutoFlex 7 - 14 0.6 - 1.6 40 - 154
FlexiWash 14 - 16 1.2 - 1.5 140 - 156
Intensive 12.5 - 14.5 1.4 - 1.7 160 - 170
Quick Plus 10 0.9 30
Glass Care 12 - 14 0.7 - 0.9 84 - 94
Rinse & Hold 4 0.1 14

1) Vattnets tryck och temperatur, spänningsvariationer, mängden disk och tillvalsfunktioner kan ändra värdena.

5.2 Information till provanstalter

Anteckna produktnumret (PNC) som står på typskylten.

Skicka ett e-postmeddelande för all nödvändig information om prestandatest:

[e-mail]

6. INSTÄLLNINGAR

6.1 Inställningslista

Välj Inställningar i funktionslistan för att se inställningslistan.

Inställningar Värden Beskrivning
Ställa in MyFavourite Lista över program Ställ in ditt dagliga favorit-program. Se specifik information i det här avsnittet.
AutoOpen PÅ (standardvärde)	AV	Ställ in automatisk dörröppning för alla program utom Rinse & Hold. Se specifik information i det här kapitlet.
Slutljud PÅ	AV	Informerar dig när programmet är klart.Fabriksinställning: av.
Knappljud	AvKlickPip	Ställ in ljudet som hörs när du trycker på knapparna.
Ljudstyrka	Från nivå 1 till 10.	Justering av volymen på ljudet.
Ljusstyrka Från nivå 0 till 9.	Ändra ljusstyrkan på dis-playen.
Kontrast Från nivå 0 till 9. Ändra kontrasten på dis-playen.
Vattenhårdhet Från nivå 1 till 10. Ställ in nivån på vattenav-härdningsmedlet efter vatt-nets hårdhet där du bor.Fabriksinställning: nivå 5.
Spolglansnivå Från nivå 0 till 6.Nivå 0 = spolglanssläpps inte ut.		Ställ in nivån på spolglans-behållaren enligt denmängd spolglans som be-hövs.Fabriksinställning: nivå 4.
Språk Lista över språk. Ställ in önskat språk.		Förinställt språk: Engelska.
Visa på golv Lista över färger. Ställ in färgen på TimeBe-am
Återställa inställningarna RESET Återställ produkten till fab-riksinställningarna.

6.2 Ändra en inställning med två värden (PÅ och AV)

När en inställning ändrats fortsätter den att vara giltig även om programmet är klart eller ett pågående program avbryts.

1. Tryck på Option-knappen.
2. Välj Inställningar.
3. Tryck på OK-knappen.
4. Välj inställning för att ändra.
5. Tryck på OK-knappen för att ändra värdet från PÅ till AV eller tvärtom.
6. Tryck flera gånger på Option-knappen tills programlistan visas på displayen.

6.3 Ändra en inställning med flera värden

När en inställning ändrats fortsätter den att vara giltig även om programmet är klart eller ett pågående program avbryts.

1. Tryck på Option-knappen.
2. Välj Inställningar.
3. Tryck på OK-knappen.
4. Välj inställning för att ändra.
5. Tryck på OK-knappen för att gå till nästa nivå.

6. Välj det nya värdet.

7. Tryck på OK-knappen för att bekräfta.

8. Tryck flera gånger på Option-knappen tills programlistan visas på displayen.

6.4 Starta MyFavourite-programmet

1. Håll in OK i ca tre sekunder tills MyFavourite-inställningen visas på displayen.
2. Stäng luckan till produkten för att starta programmet.

6.5 Ställa in MyFavourite-programmet

Du kan bara spara 1 program åt gången. En ny inställning avbryter den tidigare.

1. Tryck på Option-knappen.
2. Välj Inställningar.
3. Tryck på OK-knappen.
4. Välj Ställa in MyFavourite.
5. Tryck på OK-knappen. Programlistan visas på displayen.
6. Välj ett program.
7. Tryck på OK-knappen.
8. Lägg till funktion och Klar visas på displayen.

- Välj Klar om du vill spara ett program utan funktioner och tryck på OK-knappen.

- Välj Lägg till funktion för att lägga till en funktion till programmet och tryck på OK-knappen för att bekräfta. När en funktion har valts visas Lägg till funktion och Klar på displayen. Om du vill välja en funktion till väljer du Lägg till funktion igen, annars väljer du Klar.

1. Tryck på OK-knappen.

Om programmet har TimeSaver- funktionen måste du välja Snabb eller Normal.

1. Tryck på OK-knappen för att bekräfta.

Displayen bekräftar att MyFavourite-programmet har sparats.

6.6 AutoOpen

AutoOpen förbättrar torkningsresultatet med lägre energiförbrukning.

Önskade funktioner måste aktiveras varje gång innan du startar ett program. Det går inte att aktivera eller inaktivera funktionen medan ett program pågår.

Under torkningsfasen öppnar en enhet luckan. Luckan hålls sedan på glänt.

FÖRSIKTIGHET!

Försök att inte stänga luckan inom 2 minuter efter att den har öppnats automatiskt. Det kan skada produkten.

AutoOpen aktiveras automatiskt med alla program utom Rinse & Hold.

För att förbättra torkprestandan, se alternativet XtraDry eller aktivera AutoOpen.

Alla tillvalsfunktioner är inte heller kompatibla med varandra. Om du har valt icke-kompatibla funktioner stänger produkten automatiskt av en eller flera av dem. Endast kontrollamporna för funktionerna som fortfarande är aktiva förblir tända.

Funktioner Värden Beskrivning
Fördröj start Från 1 till 24 timmarAV (standardvärde)		Fördröj starten av pro-grammet.
XtraDry PÅ	AV (standardvärde)	Aktivera den här tillvals-funktionen om du vill öka torkprestandan. Se specifik information i det här avsnit-tet.
Inställningar Öppna produktinställningar

7.2 Ställa in en funktion

Endast de funktioner som är tillämpliga för det valda programmet visas i funktionslistan. Funktioner som inte är tillämpliga visas inte.

Vissa funktioner är inte kompatibla med varandra. När du ställer in två funktioner som inte är kompatibla med varandra avaktiverar produkten automatiskt en av funktionerna.

När ett program är klart eller avbryts ställs funktionerna in på standardvärdena.

Funktionens värde anges inom parentes på displayen.

1. Tryck på OK-knappen för att ändra värdet från AV till PÅ eller tvärtom. Om vald funktion är Födröj start visas antalet timmar som är tillgängliga för startfördröjningen på displayen när du trycker på OK-knappen. Välj antalet timmar och tryck på OK-knappen igen för att bekräfta.

2. Gå tillbaka till programlistan genom att trycka på Option-knappen flera gånger tills valt program visas på displayen.

7.3 XtraDry

Aktivera det här alternativet om du vill öka torkprestandan. Vid användning av det här alternativet kan programmets varaktighet, vattenförbrukning och temperaturen på sista sköljningen påverkas.

Alternativet XtraDry är ett bestående alternativ för alla program förutom ECO och behöver inte väljas vid varje cykel.

Varje gång ECO aktiveras stängs XtraDry av och måste väljas manuellt. I andra program är inställningen XtraDry permanent och används automatiskt i nästkommande program. Denna konfiguration kan ändras när som helst.

Denna funktion ökar trycket och vattnets temperatur.

Disk- och torkfaserna är kortare. Den totala programlängden minskas med ca 50 %.

Diskresultatet är samma som vid normal programlängd men torkresultatet kan bli mindre tillfredsställande.

TimeSaver-funktionen finns endast i vissa program.

1. Bläddra genom programlistan och välj ett program.

2. Tryck på OK-knappen för att bekräfta.

Om TimeSaver-funktionen är tillämplig för valt program visas de två villkoren Snabb och Normal på displayen och programlängden för varje villkor:

- Snabb: TimeSaver aktiverad. Tryck på OK-knappen för att bekräfta.

- Normal: TimeSaver avaktiverad. Tryck på OK-knappen för att bekräfta.

8. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

Första gången du aktiverar produkten måste du ställa in språk. Standardspråk är engelska.

1. Ställ in språk.

• Tryck på OK för att bekräfta Engelska.
• Bläddra i listan över tillgängliga språk för nya språk och tryck på OK för att bekräfta.

2. Kontrollera att den inställda nivån på vattenavhärdare överensstämmer med den hårdhet vattnet har där du bor. Om inte, kan du justera vattenavhärdarens nivå.

1. Fyll saltbehållaren.
2. Fyll spolglansfacket.
3. Öppna vattenkranen.
4. Starta ett program för att avlägsna eller bearbeta rester som kan finnas kvar i produkten. Använd inte diskmedel och fyll inte korgarna.

När du startar ett program kan det ta upp till 5 minuter för produkten att ladda

hartset i vattenavhärdaren. Det ser ut som att produkten inte fungerar. Diskfasen startar bara när den här proceduren är klar. Proceduren upprepas med jämna mellanrum.

8.1 Vattenavhärdare

Vattenavhärdaren avlägsnar mineraler från vattnet, som normalt skulle ha skadlig inverkan på diskresultatet och på maskinen.

Ju mer mineraler vattnet innehåller, desto hårdare är vattnet. Vattenhårdhet mäts i ekvivalenta mått.

Vattenavhärdaren skall ställas in efter hur hårt vattnet är i området där du bor. Information om hur hårt vattnet är i området där du bor kan du få från det lokala Vattenverket. Det är viktigt att ställa in rätt vattenavhärdarnivå, för att få bra diskresultat.

Vattenhärdhet

Tyska grader (°dH)	Franska gra- der (°fH)	mmol/l Clarke-gra- der	Vattenhårdhet
47 - 50 84 - 90	8.4 - 9.0	58 - 63 10
43 - 46 76 - 83	7.6 - 8.3	53 - 57 9
37 - 42 65 - 75	6.5 - 7.5	46 - 52 8
29 - 36 51 - 64	5.1 - 6.4	36 - 45 7
23 - 28 40 - 50	4.0 - 5.0	28 - 35 6
19 - 22 33 - 39	3.3 - 3.9	23 - 27	5 1)
15 - 18 26 - 32	2.6 - 3.2	18 - 22 4
11 - 14 19 - 25	1.9 - 2.5	13 - 17 3
4 - 10 7 - 18	0.7 - 1.8	5 - 12 2
<4 <7 <0.7 < 5			1 2)

1) Fabriksinställning.

2) Använd inte salt på denna nivå.

Oavsett om du använder standarddiskmedel eller multitabletter (med eller utan salt) ska du ställa in rätt hårdhetsgrad för att hålla saltpåfyllningsindikatorn aktiv.

Multitabletter med salt är inte tillräckligt effektiva för att mjuka upp hårt vatten.

8.2 Saltbehållaren

FÖRSIKTIGHET!

Använd bara salt som är speciellt avsett för diskmaskiner.

Saltet används för att ladda hartset i vattenavhärdare och ge goda diskresultat vid daglig användning.

Fylla salt i saltbehållaren

1. Öppna saltbehållaren genom att vrida locket moturs och ta bort det.
2. Häll 1 liter vatten i saltbehållaren (endast första gången).
3. Fyll på disksalt i saltbehållaren.

SALE ZOUT SALT SALZ SEL

1. Ta bort eventuellt salt från saltbehållarens öppning.

1. Vrid locket på saltbehållaren medurs för att stänga saltbehållaren.

Vatten och avhärdningssalt kan rinna ut ur saltbehållaren när du fyller på den. Risk för korrosion föreligger. För att förebygga det ska du starta ett program när du har fyllt på saltbehållaren.

När saltbehållaren behöver fyllas på visas ett meddelande på displayen.

8.3 Spolglansfacket

Genom att använda spolglans kan disken torkas utan att det blir ränder eller fläckar.

Spolglans släpps automatiskt ut under den heta sköljfasen.

Du kan ställa in hur mycket spolglans som ska släppas ut mellan nivå 1 (minsta mängd) och nivå 6 (största mängd). Nivå 0 inaktiverar spolglansfacket och spolglans släpps inte ut.

Fabriksinställning: nivå 4.

Fylla på spolglansfacket

A B C

FÖRSIKTIGHET!

Använd endast spolglans som är särskilt avsett för diskmaskiner.

1. Öppna locket (C).

2. Fyll på spolglansfacket (B) tills spolglansvätskan när markeringen "MAX".

3. Torka upp eventuellt utspilld spolglans med en absorberande trasa så att det inte bildas för mycket skum.
4. Stäng locket. Kontrollera att spärren har låst sig i rätt position.

Fyll på spolglansfacket när indikatorn (A) blir klar.

När spolglansfacket behöver fyllas på visas ett meddelande på displayen.

9. DAGLIG ANVÄNDNING

1. Öppna vattenkranen.
2. Tryck på strömbrytaren för att aktivera produkten.

Kontrollera att produkten är i programvalsläge.

• Fyll på saltbehållaren om displayen visar meddelandet om saltpåfyllning.

• Fyll på spolglansdoseringen om displayen visar meddelandet om spolglans.

• Ladda korgarna.

• Tillsätt diskmedlet.
• Ställ in och starta rätt program för typen av disk och smutsgrad.

9.1 Använda diskmedel

Om du använder multitabletter och är nöjd med torkresultatet, kan påfyllningsindikatorn för sköljmedel avaktiveras genom att ställa in sköljmedelsnivån till 0.

Vi rekommenderar att alltid använda sköljmedel för bästa torkresultat, även i kombination med multitabletter som innehåller sköljmedel.

FÖRSIKTIGHET!

Använd bara diskmedel som är särskilt avsett för diskmaskiner.

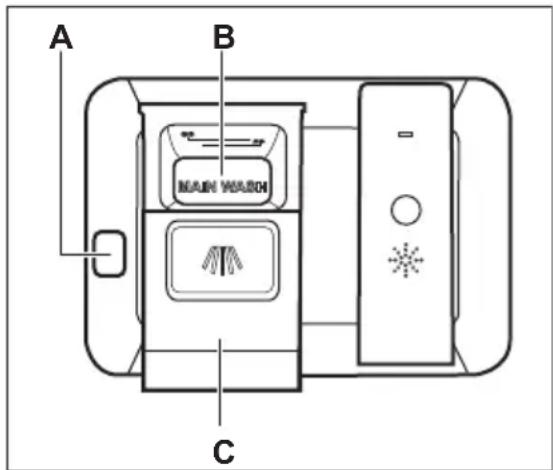

1. Tryck in spärren (A) för att öppna locket (C).
2. Placera diskmedlet, pulver eller tabletter, i facet märkt (B).
3. Om diskprogrammet har en fördiskfas, håll lite diskmedel på insidan av produktens lucka.
4. Stäng locket. Kontrollera att spärren har låst sig i rätt position.

9.2 Ställa in och starta ett program

Funktionen Auto Off

Funktionen sänker energiförbrukningen genom att automatiskt inaktivera produkten när den inte är igång.

Funktionen sätter igång:

• 5 minuter efter att programmet är klart.
• Efter 5 minuter om programmet inte har startat.

Starta ett program

När du aktiverar produkten visas programlistan på displayen. ECO-programmet är alltid standardprogrammet.

1. Bläddra genom programlistan och välj ett program.
2. Välj vid behov tillämpliga funktioner.
   Gå tillbaka till programlistan och starta valt program när funktionerna ställts in.
3. Tryck på OK.
   Om programmet är tillämpligt för TimeSaver-funktionen måste du bekräfta Snabb eller Normal.
4. Stäng luckan till produkten för att starta programmet

Fördröja starten på ett program

Det går inte att ställa in Födröj start med MyFavourite-programmet.

1. Välj ett program.
2. Tryck på Option.
   Funktionslistan visas på displayen.
3. Välj Födröj start.
4. Tryck på OK.
5. Välj önskat antal timmar för startfördröjningen.
   Du kan fördröja starten av ett program från 1 till 24 timmar.
6. Tryck på OK för att bekräfta.
7. Du kan välja andra tillämpliga funktioner.
8. Tryck flera gånger på Option tills valt program visas på displayen.
9. Tryck på OK.
10. Stäng luckan till produkten för att starta nedräkningen till fördröjd start.
    När nedräkningen är klar startar programmet automatiskt.

Öppna luckan medan maskinen är igång

Om luckan öppnas medan ett program pågår, stannar maskinen. Det kan påverka energiförbrukningen och programmets varaktighet. När luckan stängs, fortsätter maskinen från den punkt där den avbröts.

Om luckan är öppen längre än 30 sekunder under torkfasen avslutas det pågående programmet. Detta händer inte om luckan öppnas av AutoOpenfunktionen.

FÖRSIKTIGHET!

Försök att inte stänga luckan inom 2 minuter efter att AutoOpen automatiskt har öppnat den, eftersom det kan skada maskinen. Om luckan. efter ytterligare 3 minuter stängs, avslutas pågående program.

Avbryta den fördröjda starten medan nedräkningen pågår

När du avbryter startfördröjningen ställs programmet och funktionerna in på sina standardvärden.

1. Öppna luckan till produkten.
2. Håll in Option i ca 3 sekunder tills displayen visar: Stop washing?.
3. Välj Fortsätt och tryck på OK för att fortsätta med nedräkningen. Stäng produktens lucka.
4. Välj Stop och tryck på OK för att avbryta den fördröjda starten.

Avbryta ett pågående program

När du avbryter ett pågående program ställs funktionerna in på sina standardvärden.

1. Öppna luckan till produkten.
2. Håll in Option i ca 3 sekunder tills displayen visar: Stop washing?.
3. Välj Fortsätt och tryck på OK för att fortsätta med det pågående programmet. Stäng produktens lucka.
4. Välj Stop och tryck på OK för att avbryta det pågående programmet.

När programmet är klart

När programmet är klart visar TimeBeam 0:00 och CLEAN. Produkten avaktiveras automatiskt när du öppnar luckan.

10. RÅD OCH TIPS

10.1 Allmänt

Följ tipsen nedan för optimal rengöring och torkning vid daglig användning och även för att skydda miljön.

• Ta bort större matrester från tallrikarna och kasta dem i avfallspåsen.
• Skölj inte tallrikarna för hand i förväg. Välj hellre fördiskprogrammet (om tillgänglig) vid behov eller ett program med fördisksfas.
• Använd alltid hela utrymmet i korgarna.
• Vid fyllning av produkten måste du se till att tallrikarna nås helt av vattnet som släpps från spolarmens munstycken. Se till att föremål inte vidrör eller täcker över varandra.
• Du kan använda maskindiskmedel, spolglans och salt separat eller så kan du använda multitabletter (t.ex. "3 i 1", "4 i 1", "Allt i 1"). Följ anvisningarna som står på förpackningen. Multitabletter passar vanligen i områden med vattenhärdhet upp till 21 °dH. I områden som överskrider den här gränsen måste även spolglans och salt användas.
• Välj program för typen av disk och smutsgrad. Med ECO-programmet får du den effektivaste användningen av vatten och energikonsumtion för normalt smutsad porslin och bestick.

10.2 Använda salt, spolglans och diskmedel

• Använd endast salt, spolglans och diskmedel avsett för diskmaskin. Andra sorters produkter kan skada produkten.
• Multitabletter passar vanligen i områden med vattenhårdhet upp till 21 °dH. I områden som överskrider den här gränsen måste även

Stäng vattenkranen.

spolglans och salt användas utöver multitabletterna. I områden med hårt vatten och mycket hårt vatten rekommenderar vi att man använder endast diskmedel (pulver, gel, tabletter utan ytterligare funktioner), spolglans och salt separat för optimal diskning och torkning.

• Sköljmedelsdispensern kan avaktiveras när du använder multitabletter, men vi rekommenderar att alltid använda spolglansmedel för bättre torkprestanda. Avhärdarens nivå kan också ställas in på lägsta värde när du använder multitabletter och vattenhärdheten är lägre än 21 °dH.
• Diskmedelstabletter löses inte upp helt vid korta program. För att undvika diskmedelsrester på porslinet rekommenderar vi att du använder tabletter för långa program.
• Använd inte mer än korrekt mängd diskmedel. Se tillverkarens anvisningar på diskmedelsförpackningen.

10.3 Vad du ska göra om du vill sluta använda multitabletter

Innan du börjar använda separat diskmedel, salt och sköljmedel ska du göra följande.

1. Ställ in vattenavhärdarens högsta nivå.
2. Kontrollera att saltbehållaren och spolglansbehållaren är fulla.
3. Starta det kortaste programmet med en sköljfas. Använd inte diskmedel och ladda inte korgarna.
4. När programmet är klart, ställ in avhärdaren efter vattenhärdheten där du bor.

5. Justera den utsläppta mängden spolglans.

6. Aktivering av indikatorn för spolglansfacket tomt.

10.4 Ladda korgarna

• Använd bara produkten för att diska föremål som är diskmaskinsäkra.
• Ställ inte föremål av trä, horn, aluminium, tenn eller koppar i produkten.
• Placera inte föremål i produkten som kan absorbera vatten (svampar, disktrasor).
• Ta bort större matrester från tallrikarna och kasta dem i avfallspåsen.
• Blötlägg inbrända matrester på disken.
• Placera ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen nedåt.
• Se till att glas inte vidrör andra glas.
• Placera bestick och små föremål i bestickslådan.
• Lägg lätta föremål i den övre korgen. Se till att föremålen inte rör sig.
• Kontrollera att spolarmarna kan röra sig fritt innan ett program startas.

10.5 Innan ett program startas

Kontrollera att:

• Filtren är rena och rätt isatta.
• Saltbehållarens lock sitter tätt.
• Spolarmarna inte är igensatta.
• Det finns disksalt och spolglans (såvida du inte använder multitabletter).
• Diskgodset är rätt placerat i korgarna.
• Programmet är lämpligt för diskgodset och smutsgraden.
• Rätt mängd diskmedel används.

10.6 Plocka ut disken ur korgarna

1. Låt disken kallna innan den plockas ut ur produkten. Varm disk kan lätt skadas.
2. Plocka först ut diskgods från den nedre korgen, sedan från den övre.

I slutet av programmet kan det finnas vatten kvar på sidorna och luckan på produkten.

11. SKÖTSEL OCH RENGÖRING

WARNING!

Stäng av produkten och koppla bort den från eluttaget före underhåll.

Smutsiga filter och igensatta spolarmar försämrar diskresultaten. Kontrollera regelbundet och rengör dem vid behov.

11.1 Rengöra filtren

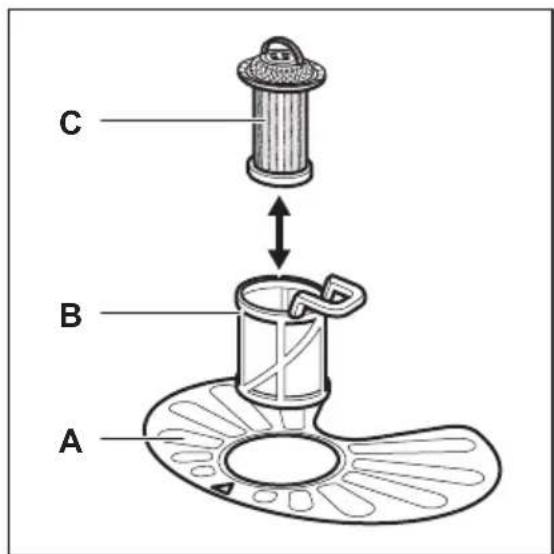

Filtersystemet består av tre delar.

C B A

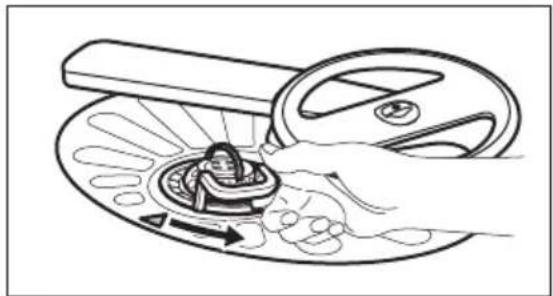

1. Vrid filtret (B) moturs och ta bort det.

1. Kontrollera att det inte finns några matrester eller smuts i eller runt kanterna på sumpen.

2. Sätt tillbaka det platta filtret (A). Se till att det sitter rätt under de två styrtapparna.

1. Sätt ihop filtren (B) och (C) igen.

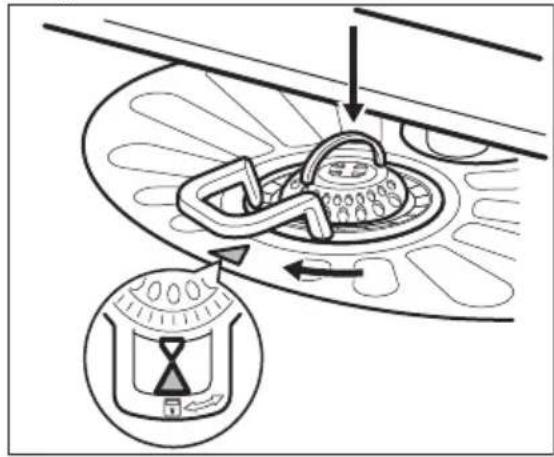

2. Sätt tillbaka filtret (B) i det platta filtret (A). Vrid medurs tills det läses på plats.

En felaktig placering av filtren kan orsaka dåliga diskresultat och skada produkten.

11.2 Rengöring av den övre spolarmen

Vi rekommenderar regelbunden rengöring av den övre spolarmen för att undvika att smuts täpper igen hålen.

Tilltäppta hål kan ge oönskat resultat.

1. Dra ut överkorgen.

2. För att frigöra spolarmen från korgen, tryck den uppåt i den riktning som anges av den lägre pilen samtidigt som den vrids medurs.

1. Skölj spolarmen under rinnande vatten. Använd ett tunt spetsigt verktyg, t.ex. en tandpetare, för att avlägsna smuts från hålen.

1. För att sätta tillbaka spolarmen på korgen, tryck den uppåt i den riktning som anges av den lägre pilen samtidigt som den vrids moturs tills den låses på plats.

Om produkten inte startar eller stannar under diskning. Innan du kontaktar auktoriserad service, kontrollera om du kan lösa problemet på egen hand med hjälp av informationen i tabellen.

11.3 Utvändig rengöring

• Rengör produkten med en fuktig, mjuk trasa.
• Använd bara neutrala rengöringsmedel.
• Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel.

11.4 Invändig rengöring

• Rengör produkten noga, samt luckans gummipackning, med en mjuk fuktad duk.
• Om du använder programmen med kort varaktighet ofta kan dessa lämna fettrester och kalkavlagringar i produkten. För att förhindra detta rekommenderar vi att man kör ett program med lång varaktighet minst två gånger i månaden.
• För att bevara livslängden på din maskin rekommenderar vi att du varje månad använder en särskild rengöringsprodukt för diskmaskiner. Följ instruktionerna noga på förpackningen.

WARNING!

Reparationer som inte är riktigt gjorda kan resultera i allvarlig risk för säkerheten för användaren. Alla reparationer ska utföras av kvalificerad personal.

Vid vissa fel visas en larmkod på displayen.

Majoriteten av problemen som kan uppstå kan lösas utan att man behöver kontakta en auktoriserad serviceverkstad.

Problem och larmkod Möjliga orsaker och åtgärder
Du kan inte sätta på produkten.	Se till att stickkontakten sitter ordentligt i eluttaget.Kontrollera att det inte finns en skadad säkring i säkringsdosan.
Programmet startar inte. • Se till att luckan är stängd.Produkten har startat laddningsproceduren av hartset i vattenavhärdaren. Procedures varaktighet är ca 5 minuter.
Produkten fylls inte med vatten.Displayen visar,10	Kontrollera att vattenkranen är öppen.Kontrollera att trycket i vattentillförseln inte är för lågt.Kontakta kommunen för denna information.Kontrollera att vattenkranen inte är igensatt.Kontrollera att filtret i tilloppsslangen inte är igensatt.Kontrollera att tilloppsslangen inte är böjd eller snodd.
Maskinen tömmer inte ut vattnet.Displayen visar,20	Kontrollera att vattenlåset inte är igensatt.Kontrollera att filtret i utloppsslangen inte är igensatt.Kontrollera att inre filtersystemet inte är igensatt.Kontrollera att tömningsslangen inte är böjd eller snodd.
Översvämningsskyddet är aktiverat.Displayen visar,30	Stäng vattenkranen och kontakta auktoriserad service.
Maskinen stannar och star-tar om flera gånger under en diskning.	Det är helt normalt. Det ger optimalt rengöringsresultat och energibesparingar.
Programmet varar för länge.	Välj alternativet TimeSaver för att korta programtiden.
Den återstående tiden på displayen ökar och hoppar nästan till slutet av programtiden.	Detta är inget fel. Maskinen fungerar som den ska.
Programalternativen måste ställas in på nytt varje gång.	För att spara din favoritinställning, använd alternativ MyFavourite.
Det läcker lite från maskin-ens lucka.	Produkten står inte i våg. Lossa eller dra åt de justerbara fötterna (om tillämpligt).Maskinens lucka är inte centrerad. Justera den bakre foten (om tillämpligt).
Luckan är svår att stänga.	Produkten står inte i våg. Lossa eller dra åt de justerbara fötterna (om tillämpligt).Delar av porslinet sticker ut från korgarna.
Skramlande/knackande ljud inifrån maskinen.	Porslinet är inte ordentligt insatt i korgarna. Se bro-schyren om hur man laddar korgarna.Se till att sprayarmen kan röra sig fritt.
Apparaten löser ut bryta-ren.	Strömstyrkan är otillräcklig för att kunna ha alla ap-parater i bruk. Kontrollera uttagets strömstyrka och kapaciteten på mätaren eller stäng av en av de ap-parater som används.Internt elektriskt fel på maskinen. Kontakta en aukto-riserad serviceverkstad.

Se "Före första användning", "Daglig användning" eller "Tips" för andra möjliga orsaker.

auktoriserad service om problemet uppstår igen.

För larmkoder som inte beskrivits i tabellen, kontakta en auktoriserad serviceverkstad.

När du har kontrollerat produkten, stäng av och sätt på produkten. Kontakta

12.1 Diskresultat och torkning är inte tillfredsställande

Problem Möjliga orsaker och åtgärder
Dåligt diskresultat.	Se "Daglig användning", "Tips" och broschyren om hur man laddar korgarna.Använd ett intensivare diskprogram.Rengör spolarmunstyckena och filter. Se kapitlet "Underhåll och rengöring".
Maskinen torkar disken då-ligt.	Disken har lämnats kvar för länge i maskinen med luckan stängd.Det finns ingen spolglans eller så är mängden spolglans för liten. Ställ in mängden spolglans som släpps ut till en högre nivå.Plastartiklar kan behöva handtorkas.För bästa torkresultat, aktivera alternativet XtraDry och ställ in AutoOpen.Vi rekommenderar att alltid använda spolglans, även i kombination med multitabletter.
Det finns vitaktiga streck och fläckar, eller blåaktiga be-läggningar på glas och dis-kgods.	Den utsläppta mängden spolglans är för stor. Ställ in nivån på spolglansen till en lägre nivå.För mycket diskmedel har använts.
Det finns fläckar och torkade vattendroppar på glas och porslin.	Den utsläppta mängden spolglans är inte tillräcklig.Ställ in nivån på spolglansen till en högre nivå.Spolglansens kvalitet kan också vara en orsak.
Disken är blöt. • För bästa torkresultat, aktivera alternativet XtraDryoch ställ in AutoOpen.Programmet har ingen torkfas eller har en torkfas med låg temperatur.Spolglansfacket är tomt.Spolglansens kvalitet kan också vara en orsak.Kvaliteten på multitabletterna kan vara orsaken.Prova ett annat märke eller aktivera spolglansfack-et och använd spolglans tillsammans med multitabletterna.
Insidan på maskinen är blöt. • Detta är inget fel, det orsakas av fuktigheten i luften som kondenserar på väggarna.
Ovanligt skum under dis-kning.	Använd bara maskindiskmedel.Det läcker från spolglansfacket. Kontakta en auktoriserad serviceverkstad.
Det finns rost på besticken. • Det finns för mycket salt i vattnet under diskningen.Se avsnittet "Vattenavhärdare".Silverbestick och bestick av rostfritt stål placerades tillsammans. Undvik att sätta bestick av silver och rostfritt stål nära varandra.
Det finns rester kvar i disk-medelsfacket vid slutet av programmet.	Diskmedelstabletten fastnade i facet och kunde därför inte sköljas bort med vatten.Vatten kan inte skölja bort diskmedel från facet.Se till att spolarmen roterar fritt och inte är tilltäppt.Se till att disken i korgarna inte hindrar locket på diskmedelsfacket från att kunna öppnas.
Lukter inifrån maskinen. • Se "Intern rengöring".
Kalkavlagringar på porslin, i diskmaskinen och på insidan av dörren.	Saltnivån är låg, kontrollera påfyllningsindikatorn.Saltbehållarens lock är löst.Vattnets hårdhetsgrad är hög. Se avsnittet "Vattenavhärdare".Även om du använder multifunktionstabletter ska du använda salt och ställa in vattenavhärdaren. Se avsnittet "Vattenavhärdare".Om det fortfarande finns kalkavlagringar ska ma-skinen rengöras med särskilda medel som är av-sedda för detta ändamål.Testa ett annat diskmedel.Kontakta diskmedelstillverkaren.
Tråkigt, missfärgat eller nag-gat porslin.	Se till att endast diskmaskinssäkra produkter dis-kas i maskinen.Ladda och plocka ur korgarna försiktigt. Se bro-schyren om hur man laddar korgarna.Lägg lätta föremål i den övre korgen.

Se "Före första användning", "Daglig användning" eller "Tips" för andra möjliga orsaker.

13. TEKNISK INFORMATION

Mätt Bredd / Höjd / Djup (mm) 596 / 818-898 / 550
Elektrisk anslutning 1)	Spänning (V) 200 - 240
	Frekvens (Hz) 50 / 60
Vattentryck Min. / max. bar (MPa) 0.5 (0.05) / 8 (0.8)
Vattentillförsel	Kallt eller varmt vatten 2)	max 60 °C
Kapacitet Kuvert 15
Strömförbrukning Kvar på-läge (W) 5.0
Strömförbrukning Av-läge (W) 0.10

1) Se märkskylten för andra värden.

2) Om varmvattnet kommer från en alternativ energikälla (t.ex. solpaneler eller vindkraft) kan en varmvattensanslutning användas för att minska energiförbrukningen.

14. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att

skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen 📀 med

www.electrolux.com72

hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
