BRUKSANVISNING RTK7203P ROSENLEW

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

ALLMÄN SÄKERHET

• Ändra inte produktens specifikationer.
• Om torktumlaren ska ställas ovanpå en tvättmaskin, använd staplingssatsen. Staplingssatsen som finns att köpa hos en auktoriserad återförsäljare, kan bara användas med produkten som angivits i anvisningarna som medföljer tillbehöret. Läs dem noga före installation (se installationsbladet).
• Produkten kan installeras fristående eller under en köksbänk med rätt utrymme (se installationsbladet).
• Produkten får inte placeras bakom en låsbar dörr, en skjutdörr eller en dörr med gångjärnen på motsatt sida så att produkten inte kan öppnas helt.
• Ventilationsöppningarna i botten (om tillämpligt) får ej täppas igen av en matta.
• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Se till att du har god ventilation i rummet där torktumlaren står för att undvika att gaser sugs in i installationens rum från produkter som använder andra bränslen, exempelvis öppna spisar.
• Utloppsluften får inte ledas ut i ett varmluftsrör som leder ut ångor från produkter som förbränner gas eller andra bränslen. (i tillämpliga fall)
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.

• Följ den angivna maximala tvättmängden 7 kg (se avsnittet "Programöversikt").

• Använd inte produkten om industriella kemikalier använts för rengöring.

• Skrapa bort ludd som har samlats runtom produkten.
• Använd inte produkten utan något filter. Rensa luddfiltret före eller efter varje användningstillfälle.
• Torka inte otvättade plagg i torktumlaren
• Plagg som har fläckar av matolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel skall tvättas i varmt vatten och tvättmedel innan de torkas i torktumlaren.
• Torka inte tvätt som innehåller skumgummi (latex), duschmössor, vattentäta textilier, plagg med gummiinlägg och kläder eller kuddar med skumgummifyllning i torktumlaren.
• Sköljmedel och liknande produkter ska användas enligt tillverkarens anvisningar.
• Ta ut alla föremål ur fickorna som t.ex. tändare och tändstickor.
• Stäng aldrig av en torktumlare innan torkningen har avslutats, såvida du inte snabbt kan ta ut all tvätt och sprida ut den så att värmen leds bort.
• Sista delen av ett torkprogram sker utan värme (avkylningsfas) för att tvätten ska ligga i en temperatur som säkerställer att den inte skadas.
• Stäng av produkten och koppla bort den från eluttaget före underhåll.

SÄKERHET FÖR BARN OCH HANDIKAPPADE

WARNING!

Risk för kvävning, skador eller permanent invaliditet.

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.

• Barn under 3 år ska inte vistas i närheten utan ständig uppsikt.

• Håll allt förpackningsmaterial utom räckhåll för barn.

• Håll allt tvättmedel utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

SÄKERHETSFÖRESKRIFTER

INSTALLATION

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.

- Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.

- Installera och använd inte produkten på en plats där temperaturen understiger 5 °C eller överstiger 35 °C.

- Kontrollera att golvet där du installerar produkten är plant, stabilt, värmebeständigt och rent.

- Kontrollera att luft kan cirkulera mellan produkten och golvet.

- Flytta alltid produkten vertikalt.

- Produktens bakre yta måste ställas mot väggen.

- Använd ett vattenpass för att kontrollera att produkten står helt vågrätt när den står på platsen där den skall användas. Om den inte gör det kan du justera fötterna tills den gör det.

ELEKTRISK ANSLUTNING

WARNING! Risk för brand och elektriska stötar.

• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Ta inte i nätkabeln eller stickkontakten med våta händer.
• Endast för Storbritannien och Irland. Produkten har en 13 A stickkontakt. Om säkringen i stickkontakten måste bytas ut ska en 13 A ASTA (BS 1362) säkring användas.

- Denna produkt uppfyller kraven enligt EU:s direktiv.

ANVÄND

WARNING! Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Använd uteslutande denna produkt för hushållsbruk.
• Torka inte skadade plagg som innehåller vaddering eller stoppning.
• Torka endast textilier som är lämpliga att torka i torktumlare. Följ anvisningarna på alla klädvårdsetiketter.
• Om tvätten har behandlats med fläckborttagningsmedel måste en extra sköljning genomföras innan torktumlaren startas.
• Använd inte kondens/destillatvattnet för att dricka eller laga mat. Det kan orsaka hälsoproblem hos människor och husdjur
• Sitt eller stå inte på luckan när den är öppen.
• Torka inte genomblöta plagg i torktumlaren.

SKÖTSEL OCH RENGÖRING

WARNING! Risk för personskador och skador på produkten föreligger.

• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör ugnen med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

AVFALLSHANTERING

WARNING! Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.

- Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

LÄTT START

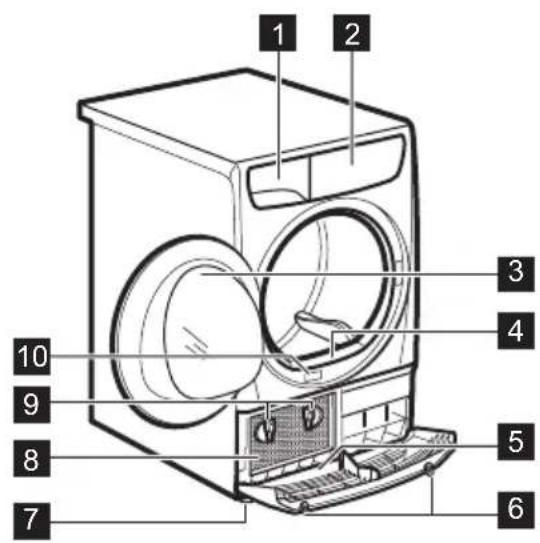

PRODUKTBESKRIVNING

1 Vattenbehållare
2 Kontrollpanel
3 Produktlucka
4 Primärt filter
5 Nedre skydd med ventilationsöppningar

WARNING! Placera inga föremål på det nedre skyddet

6 Knappar för att öppna det nedre skyddet
7 Justerbara fötter
8 Kondensorlucka
9 Lås för kondensorlucka
10 Typskylt

Användaren kan montera luckan på andra sidan. Det kan göra det lättare att lägga in och ta ut tvätten eller om det finns en gräns för montering av produkten (se separat häfte).

KONTROLLPANEL

1 Strömbrytare ①
2 Touchkontroll för val av program P
3 Touchkontroll för val av torrhet

4 Touchkontroll för val av funktioner
5 Kuivausaika (Tid) touchkontroll

6 Käynnistä/Tauko (Start/Pause) touchkontroll
7 Ajastin (Fördröj Start) touchkontroll
8 Display
9 Indikatorer

Tryck på touch-kontrollerna med fingret i området med symbolen eller namnet för funktionen. Använd inte handskar när du använder kontrollpanelen. Se till att kontrollpanelen alltid är ren och torr.

Indikatorer

Indikatorer Beskrivning
	Tid
	Barnlås
	Kondensor
	Vattenbehållare
	Filter
2.00	Programlängd
10:2.00	Varaktighet torktid
60:20h	Nedräkning till fördröjd start

PROGRAMÖVERSIKT

Program Typ	av tvätt	Vikt (max.)1) / Materialmärkning
Puuvilla (Bo-mull)	Torknivå: Erittäin Kuiva (Extra Torrt), Taysin Kuiva (Torrt), Kaappikuiva (Skåptorrt) 2)3), Silitytskuiva (Stryktorrt)3)	7kg/ [IMAGE]
Tekokuidut (Syntet)	Torknivå: Erittäin Kuiva (Extra Torrt), Kaappikuiva (Skåptorrt)3), Silitytskuiva (Stryktorrt)	3kg/ [IMAGE]
Mix (Blandat)	Bomulls- och syntetplagg. Lågt temperaturprogram. Skon-program med varm luft.	3 kg/ [IMAGE]
Siliävät (Lätt-struket)	Lättskötta plagg där minimal strykning krävs. Torkresultatet kan skilja sig mellan olika sorters material. Skaka plaggen in-nan du lägger in dem i produkten. När programmet är klart ska plaggen tas ut direkt och hängas på hängare.	1 kg (eller 5 skjortor)/ [IMAGE]
Program Typ	av tvätt	Vikt (max.) ^1) / Materialmärkning
Villa (Ylle) ^4)	Ylleplagg. Skonsam torkning av tvättbara ylleplagg. Ta ome-delbart ut plaggen när programmet är klart.WOOLMARK APPAREL CARE	1 kg
Peitot (Täcken)	För torkning av ett eller två täcken och kuddar (med fjäder-, dun- eller syntetfyllning).	3 kg/ [IMAGE]
Raikastus (Up-pfräschning)	Uppfräschning av textilier som varit undanlagda. 1 kg
Kuivausaika (Tid)	Med det här programmet kan du använda Kuivausaika (Tid)-funktionen och ställa in programlängden.	7kg/ [IMAGE]

1) Maximal vikt gäller torra plagg.
2) Puuvilla (Bomull) Kaappikuiva (Skåptorrt)-programmet är "standardbomullsprogrammet" och det är lämpligt för att torka normalvåt tvätt och det är det effektivaste programmet vad gäller energiförbrukning för torkning av våt bomullstvätt.
3) Endast för testinstitut: Standardprogram för tester anges i EN 61121-dokumentet.
4) Ylletorkprogrammet för den här maskinen har godkänts av företaget Woolmark för torkning av maskintvättbara ylleprodukter förutsatt att produkterna tvättas och torkas enligt instruktionerna på klädetiketten och anvisningarna från tillverkaren av denna maskin. M1221. I Storbritannien, Eire, Hong Kong och Indien är Woolmark-symbolen ett certifieringsvarumärke.

TILLVALSFUNKTIONER

KUIVUUSASTE (TORRHETSGRAD)

Den här funktionen hjälper till att göra tvätten torrare. Det finns fyra val:

• Enttäin Kuiva (Extra Torrt)
  • Tåysin Kuiva (Torrt) (endast för Bomull)
  Kaappikuiva (Skåptorrt)
• Siltyskuiva (Stryktorrt)

RYPISTYMISENESTO 90 MIN. (SKRYNKELSKYDD 90 MIN.)

Förlänger den normala 60 minuter långa skrynkelskyddsfasen (30 minuter) i slutet av torkprogrammet. Funktionen förhindrar att tvätten blir skrynklig. Tvätten kan tas ut under skrynkelskyddsfasen.

RYPISTYMISENESTO 60 MIN. (SKRYNKELSKYDD 60 MIN.)

Förlänger den normala 30 minuter långa skrynkelskyddsfasen (30 minuter) i slutet av torkprogrammet. Funktionen förhindrar att tvätten blir skrynklig. Tvätten kan tas ut under skrynkelskyddsfasen.

HELLÄVARAINEN (FINTVÄTT)

Med detta tillval kan du ställa in ett skonsamt torkprogram med låg temperatur. Använd detta tillval vid torkning av material märkta med symbolen

på klädvårdsetiketten (t.ex. akryl, viskos).

KUIVAUSAIKA (TID)

Denna funktion gäller endast programmet Aika (Tid). Du kan ställa in programmets varaktighet, från 10 min (min.) till 2 timmar (max.) Tidsinställningen beror på hur stor tvätten i produkten är.

Vi rekommenderar att du ställer in en kort programlängd för små tvättmängder eller för bara ett plagg.

FUNKTIONSÖVERSIKT

Program	☀				☐			☐
	☐	☐	☐	☐	Rypisty-misenes-to 90 min.(Skryn-kelskydd 90 min.)	Rypisty-misenes-to 60 min.(Skryn-kelskydd 60 min.)	Hellävar-ainen(Fintvätt)
Puuvilla (Bo-mull)	■■■■■■■
Tekokuidut(Syntet)	■ ■■■■■
Mix (Blandat)	■ ■■
Siliävät (Lätt-struket)		■ ■
Villa (Ylle)	■
Peitot (Täcken)	■ ■
Raikastus (Up-pfräschning)		■■
Aika (Tid)	■■ ■

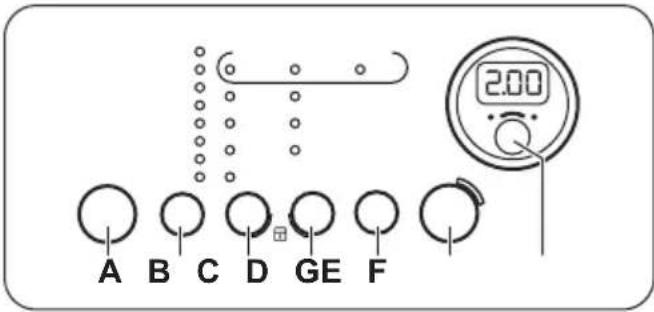

A) Strömbrytare ①
B) Touchkontroll för val av program
C) Touchkontroll för val av torrhet
D) Touchkontroll för val av funktioner
E) Kuivausaika (Tid) touchkontroll
F) Käynnistä/Tauko (Start/Pause) touchkontroll ▷||
G) Ajastin (Fördröj Start) touchkontroll

BARNLÅS

Detta alternativ hindrar barn från att leka med produkten när ett program är igång.

Programväljaren och touchkontrollerna läses.

Endast strömbrytaren är olåst.

Aktivera Barnlåset:

1. Tryck på strömbrytaren för att aktivera produkten.
2. Vänta i ungefär 8 sekunder.
3. Håll in touchkontrollerna (C) och (D) samtidigt. Indikatorn för Barnlås tänds.

INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

Utför dessa åtgärder innan du använder produkten för första gången:

- Rengör torktumlartrumman med en fuktig trasa.

DAGLIG ANVÄNDNING

STARTA ETT PROGRAM UTAN FÖRDRÖJD START

1. Förbered tvätten och fyll produkten.

Indikatorn för Barnlås tänds.

Det går att inaktivera Barnlåset när ett program pågår. Håll samma touchkontroller intryckta tills indikatorn för Barnlåset släcks.

SIGNAL PÅ/AV

För att inaktivera eller aktivera ljudsignalerna, håll touchkontrollerna (B) och (C) intryckta samtidigt i cirka 2 sekunder.

JUSTERING AV ÅTERSTÄENDE FUKTGRAD FÖR TVÄTTEN

Ändra standardgraden för återstående fukt i tvätten:

1. Tryck på strömbrytaren för att aktivera produkten.
2. Vänta i ungefär 8 sekunder.
3. Håll in knapparna (B) och (D) samtidigt.

En av följande indikatorer tänds:

• CO_ max torr tvätt
• mer torr tvätt

• standardtorr tvätt

• Tryck på knappen (F) flera gånger tills indikatorn för rätt nivå visas.

• För att bekräfta inställningen, håll knapparna (B) och (D) intryckta samtidigt i cirka 2 sekunder.

- Starta ett kort program (t ex 30 minuter) med fuktig tvätt.

FÖRSIKTIGHET! Kontrollera att tvätten inte fastnar mellan produktens lucka och gummilisten när du stänger luckan.

1. Tryck på strömbrytaren för att aktivera produkten.
2. Ställ in rätt program och tillval för typen av tvätt.

Displayen visar programmets längd.

1. Tryck på Käynnistä/Tauko (Start/Pause)-touchkontrollen.

Programmet startar.

STARTA ETT PROGRAM MED FÖRDRÖJD START

1. Ställ in rätt program och tillval för typen av tvätt.
2. Tryck på knappen för fördröjd start upprepade gånger tills displayen visar önskad tidsfördröjning till starten.

Du kan fördröja starten av ett program från 60 minuter till maximalt 20 timmar.

1. Tryck på Käynnistä/Tauko (Start/Pause)-touchkontrollen.

Displayen visar nedräkningen till fördröjd start. När nedräkningen löper ut startar programmet.

ÄNDRA ETT PROGRAM

1. Tryck på strömbrytaren för att stänga av produkten.
2. Tryck på strömbrytaren för att aktivera produkten.
3. Ställ in programmet.

NÄR PROGRAMMET ÄR KLART

När programmet är klart:

• ljuder en återkommande ljudsignal;
• Indikatorn □ blinkar.

RÅD OCH TIPS

FÖRBEREDA TVÄTTEN

• Stäng alla dragkedjor.
• Stäng alla påslakan.
• Låt inte lösa band trassla sig (t.ex. på förkläden); Knyt ihop dem innan du startar programmet.
• Töm alla fickor på föremål.
• Om ett plagg har ett inre foder av bomull, vänd det ut och in. Se till att bomullsfodret alltid är vänt utåt

• Vi rekommenderar att du ställer in rätt program för den typ av textilier som du fyllt produkten med.

• Indikatorerna 📋 Nukkasihti (Filter) och 🌐 Vesisäiliö (Behållare) tänds.

• Indikatorn Käynnistä/Tauko (Start/Pause) lyser.
  Produkten fortsätter att arbeta med skrynkelskyddsfasen i cirka 30 minuter till.

Skrynkelskyddsfasen hindrar din tvätt från att bli skrynklig.

Du kan ta ut din tvätt innan skrynkelskyddsfasen är över. För bästa resultat rekommenderar vi att du tar ut tvätten när fasen är nästan eller helt fullbordad.

När skrynkelskyddsfasen är färdig:

• Indikatorn ☐ är tänd, men blinkar inte.
• Indikatorerna 📋 Nukkasihti (Filter) och 📋 Vesisäiliö (Behållare) tänds.

• indikatorn Käynnistä/Tauko (Start/Pause) släcks.

• Tryck på strömbrytaren för att stänga av produkten.

• Öppna luckan till produkten.

• Plocka ur tvätten.

• Stäng produktens lucka.

Rengör alltid filtret och töm vattenbehållaren när ett program är klart.

STANDBY-FUNKTION

För att minska energiförbrukningen stänger funktionen automatiskt av produkten:

• Efter 5 minuter om du inte startar programmet.

• Efter 5 minuter från programmets slut.

• Lägg inte in starkt färgade tyger tillsammans med ljusa tyger. Starka färger kan fälla.

• Använd rätt program för bomullsjerseys och stickade tröjor, för att undvika att plaggen krymper.
• Kontrollera att tvättens vikt inte överstiger den maximala vikten i programöversikten.
• Torktumla endast tvätt som klarar av att torktumlas. Se instruktionerna på plaggens klädvårdsetiketter.

Klädvårdsmärkning	Beskrivning
	Plagget kan torktumlas.
	Plagget kan torktumlas. Välj ett program med normal temperatur.
	Plagget kan torktumlas. Välj ett program med låg temperatur.
	Plagget kan inte torktumlas.

SKÖTSEL OCH RENGÖRING

RENGÖRING AV FILTRET

Du kan använda vattnet från vattenbehålalren som ett alternativ till destillerat vatten (t.ex. för ångstrykning). Ta bort smutsrester med ett filter innan du använder vattnet.

RENGÖRING AV KONDENSORN

WARNING! Koppla från produkten innan den rengörs.

Använd ett vanligt milt rengöringsmedel för att rengöra insidan av trumman och trumbladen. Torka de rengjorda ytorna med en mjuk duk.

FÖRSIKTIGHET! Använd inte slipmedel eller stålull i trumman.

RENGÖRING AV KONTROLLPANELEN OCH HÖLJET

Använd ett vanligt rengöringsmedel för att rengöra kontrollpanelen och höljet.

Rengör med en fuktad duk. Torka de rengjorda ytorna med en mjuk duk.

FÖRSIKTIGHET! Rengör inte produkten med möbelrengöringsmedel eller rengöringsmedel som kan orsaka korrosion.

RENGÖRING AV LUFTFLÖDESHÅL

Använd en dammsugare för att ta bort ludd från luftflödeshålen.

FELSÖKNING

Problem Möjlig lösning
Du kan inte aktivera produkten. Se till att stickkontakten sitter ordentligt i elutta-get.
Kontrollera säkringen i säkringsskåpet (husets in-stallation).
Programmet startar inte. Tryck på Käynnistä/Tauko	(Start/Pause).
Se till att produktens lucka är stängd.
Luckan går inte att stänga. Kontrollera att filtren är	korrekt installerade.
Kontrollera att ingen tvätt har fastnat mellan luc-	kan och gummilisten.
Produkten stannar under driften. Kontrollera att vattenbehållaren är tom. Tryck på knappen Käynnistä/Tauko (Start/Pause) för att starta programmet på nytt.
På displayen visas en lång programtid. 1) Kontrollera att tvättens vikt är lämplig för pro-grammets varaktighet.
Kontrollera att filtret är rent.
Tvätten är för blöt. Centrifugera tvätten igen i	tvättmaskinen.
Kontrollera att rummets temperatur inte är för	hög.
Displayen visar en kort programtid. Välj programmet	Aika (Tid) eller Erittäin Kuiva (Extra Torrt).
Displayen visar Err. Om du vill välja ett nytt program, stäng av och sätt på produkten.
Kontrollera att tillvalen är förenliga med program-	met.
Displayen visar (t.ex. E51). Stäng av och sätt på produkten. Starta ett nytt program. Kontakta service om problemet uppstår igen.

1) Efter högst 5 timmar avslutas programmen automatiskt.

Vid otillfredsställande torkresultat

• Fel program har valts.
• Filtret är igentäppt.
• Kondensorn är igentäppt.

• För mycket tvätt har lagts in i produkten.

• Trumman är smutsig.

• Felaktig justering av konduktivitetssensorn.
• Luftflödeshålen är igentäppta.

TEKNISKA DATA

Höjd x Bredd x Djup 850 x 600 x 540 mm (maximal 610 mm)
Max. djup med öppen produktlucka 1030 mm
Max. bredd med öppen produktlucka 950 mm
Justerbar höjd 850 mm (+ 15 mm - justering av fötterna)
Trummans volym 104 l
Maximal lastvolym 7 kg
Nätspänning 230 V
Frekvens 50 Hz
Säkring som krävs 10 A
Total effekt 2250 W
Energiklass B
Energiförbrukning 1) 4,30 kWh
Årlig energiförbrukning 2) 504 kWh
På-läge effektförbrukning 0,41 W
Av-läge effektförbrukning 0,41 W
Typ av användning Hushåll
Tillåten omgivningstemperatur + 5 °C till + 35 °C
Skyddsnivån mot intrång av fasta partiklar och fukt säkerställs av skyddslocket, förutom där låg- spänningsutrustningen inte har något skydd mot fukt.	IPX4

1) Med referens till EN 61121. 7kg bomull centrifugeras vid 1000 varv/min.
2) Energiförbrukning per år i kWh, baserat på 160 forkprogram med standardbomullsprogram vid full och delvis full maskin och förbrukning vid lågenergilägena. Faktisk energiförbrukning per program beror på hur produkten används (BESTÄMMELSE (EU) nr 392/2012).

FÖRBRUKNINGSVÄRDEN

Program	Centrifugerad vid / resterande fuktighet	Torktid	Energiför-brukning
Puuvilla (Bomull) 7 kg
Kaappikuiva (Skåptorrt)	1400 varv/min / 50 % 115 min. 3,77 kWh
1000 varv/min / 60 %	31 min. 4,30 kWh
Silityskuiva (Stryktorrt)	1400 varv/min / 50 % 96 min.	3,04 kWh
1000 varv/min / 60 %	109 min. 3,47 kWh
Tekokuidut (Syntet) 3 kg
Kaappikuiva (Skåptorrt)	1200 varv/min / 40 % 48 min.	1,26 kWh
800 varv/min / 50 %	55 min.	1,43 kWh

MILJÖSKYDD

Återvinn material med symbolen ⚙. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom

att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen ☒ med hushållsavfallet. Lämna in

produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
