BRUKSANVISNING IOP 11630-91 X GRAM

• Bekanta dig med din nya ugn och dess olika användningsfunktioner i den ord nings följd de beskrivs i bruksanvisningen.
• Var uppmärksam på alla upp lys ningar och förklaringar gällande korrekt an vänd ning och be hand ling. Därmed ser du till att din ugn alltid är redo att an vän das och att den håller längre.
• Var särskilt uppmärksam på alla upplysningar som rör säkerheten så att du kan förebygga olyckor och skador på ugnen.
• Kom ihåg att spara bruks an vis ningen, den kan komma till an vänd ning vid ett senare tillfälle.

Observera att denna bruksanvisning gäller för flera inbyggnadsugnar. Det är därför inte säkert att alla funktioner finns på just din ugn.

Observera!

Du måste ha läst och förstått bruksanvisningen innan du börjar använda produkten.

Produkten är uteslutande avsedd för tillagning av livsmedel. All annan användning (t.e. uppvärmning av rum) är inte i överensstämmelse med produktens avsedda användning och kan vara farlig.

Tillverkaren förbehåller sig rätten till ändringar som inte påverkar produktens funktion.

Säkerhetsinstruktioner för användningen 30

Produktbeskrivning....34

Installation....36

Användning....38

Använding av ugnen-praktiska råd....45

Rengöring och underhåll....47

Åtgärder vid fel....52

Tekniska data....53

Obs. Produkten och de komponenter som du kommer åt blir varma under användningen. Var noga med att inte röra vid uppvärmningselementen. Barn under 8 år får inte använda produkten, utom om de står under uppsikt.

Produkten får användas av barn över 8 år och av personer med fysiska, sensoriska eller psykiska funktionshinder, eller med bristande erfarenhet av och kunskap om produkten, om de står under uppsikt eller har blivit instruerade om hur den används på ett säkert sätt och om hur de ska undvika faror. Barn får inte leka med produkten. Rengöring och underhåll av produkten får inte utföras av barn utan vuxens uppsikt.

Produkten blir varm under användningen. Var noga med att inte röra vid uppvärmningselementen inuti ugnen.

Åtkomliga delar kan bli heta under användningen. Små barn ska hållas på avständ från produkten.

Obs. Använd inte aggressiva rengöringsmedel eller vassa metallföremål för att rengöra glasluckan, det kan repa glaset och kan innebära att glaset går sönder.

Obs. Försäkra dig om att produkten är avstäng innan du byter lampan för att undvika risken för el-stötar.

Använd inte utrustning som rengör med ånga när du rengör produkten.

Använd uteslutande ugnstermometern som rekommenderas för denna ugn.

• Ugnen är mycket het vid an vänd ning och en stund efter att den stängts av.
• Värmeelementen blir mycket heta under gräddning och grillstekning. För att förhindra eventuell flam bild ning får värmeelementet inte komma i kontakt med den mat som grillas eller med eventuell ugns-/stekfolie.
• Se till att andra elapparaters el sladdar inte kommer i kläm i ugnsluckan. Var särskilt försiktig om du använder stickkontakter som sitter i närheten av ug nen.
• Mycket heta oljor och fetter kan antändas. Håll därför alltid ett öga på ugnen under grillstekning.
• Lägg aldrig aluminiumfolie på ugnsbotten eftersom den kan skada bottenplåtens emalj. Av samma orsak får grytor eller andra delar aldrig ställas direkt på ugnens bottenplåt.
• Slå av ugnen via huvudströmbrytaren vid defekter och fel. Ugnen får inte an vän das igen innan felen avhjälpts av en fackman.

Undgå att öppna ugnsluckan, om det inte är nödvändigt.

• Använd ugnen endast vid tillagning av större mängder.
• Utnyttja eftervärmen.

Då man kokar något under längre tid än 40 minuter rekommenderas det att ugnen stängs av 10 minuter innan maten är färdigkokt.

• Vid bakning, använd varmluftfunktionen.
  • Stäng ugnsluckan noggrant.

Värme sipprar ut pga smuts på luckans packning. Det är bäst att ta bort smuts ge nast när de uppstår.

- Undgå att montera ugnen i närheten av ett kylskåp eller frysskåp.

Genom att placera ugnen långt ifrån kyl- och frysskåp minskar energiförbrukningen.

Tänk på att emballage, använda el appa ra ter, re serv o lar o.s.v. är återanvändbara ma te rial.

Se alltid till att materialen deponeras enligt de fö re skrif ter som gäller för återvinning.

När produkten är förbrukad får den inte kasse ras som vanligt avfall, utan man bör över lämna den till en organisation som åter vinner elek triska och elek tro-niska pro duk ter. På pro duk ten, bruks an vis ningen eller för packningen finns en sym bol som visar att för brukad produkt ska läm nas till återvinning.

Material som används för till verk ning av pro duk ten kan återvinnas enligt lämplig be- teck ning. Genom återvinning av ma te ria let i den förbrukade produkten bi drar man till ett stärkt miljöskydd.

Kontakta din kommun för uppgifter om var i din kommun det finns organisationer som tar hand om förbrukade produkter.

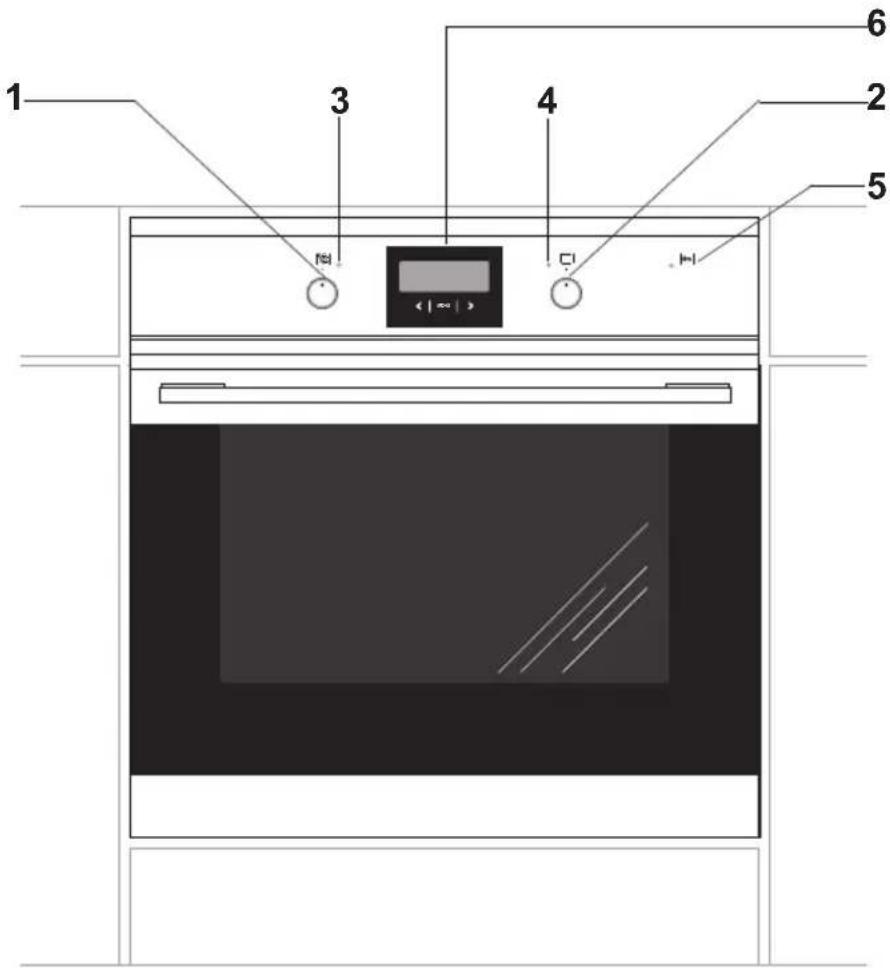

1 Vred för reglering av ugnstemperatur
2 Kontrollvred för ugnsfunktioner
3 Värmeindikator för ugn
4 Kontrollampa
5 Kontrollampa luckspärr
6 Digitalt ur

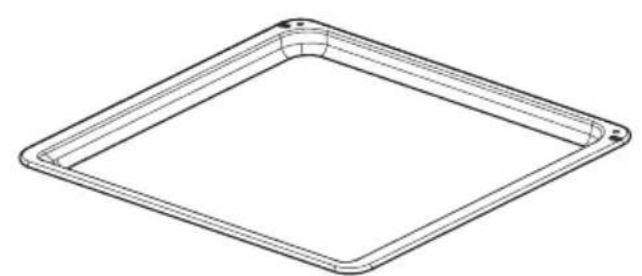

Ugnens utrustning

Vid inbyggnad ska ugnen placeras så nära strömförsörjningen som möjligt. Lyft aldrig ugnen via ugnsluckans handtag!

Inbyggnadsskåpet kan efter eget val ut rus tas med lister eller en mellanbotten med ventilationsutskärning. En mellanbotten krävs om en låda ska placeras under ug nen.

Nödvändiga mått framgår av bilden.

Ställ inte in ugnen längre in i skåpet än att stickkontakten till strömförsörjningen fortfa rande är tillgänglig.

Nätanslutning

Ugnen är utrustad med en anslutningskabel med stickkontakt.

Ugnen ansluts till elnätet innan den skjuts in i köksskåpet.

Ugnen kan anslutas till ett korrekt in stalle rat eluttag med jordförbindelse som även är tillgång ligt efter inbyggnad.

En separat strömkrets krävs för an slut ningen av ugnen.

Om ugnens anslutningssladd skadas måste den bytas ut mot en sladd som minst upp fyller nedanstående uppgifter.

Vid byte av nätsladden måste en av föl jande sladdtyper med motsvarande no mi nella tvär-snitt användas:

- Gummisladd HO5RR-F 3G1,5 eller HO5RN-F 3G1,5

- Plastsladd HO5VV-F 3G1,5 eller HO5V-VH2-F 3G1,5

OBS!: För att uppfylla sä ker hets fö re skrif terna måste en strömbrytare som bryter alla po ler och som har ett kontaktavständ på minst 3 mm användas. (kan vara en hu vud strömbry tare).

Min. säkring är 16 A.

Montering av ugnen

Efter nätanslutning kan ugnen skjutas in i köksskåpet och fastgöras vid skå pet.

• Bryt strömmen med huvudströmbry taren innan montering.
• Ugnen ska skjutas in helt i skåpet.
• I samband med detta ska du se till att nätsladden inte bryts eller ska das på annat sätt.
• Mellanrummet mellan ugnen och köks-skåpets sidoväggar ska vara lika stort över allt.
• Mellanrummet mellan ar bets bän ken/-skåpet och ugnen får inte tillslutas.
• Öppna luckan och skruva in de bi fo gade skruvarna i skåpets framsida genom de fyra hålen som borrats i ugnens båda sidor.
  Efter montering kan du slå på strömmen igen med strömbrytaren.

Innan man börjar använda ugnen

• Innan du kan börja använda din ny ugn måste den rengöras noggrant. Använd en fuktig trasa, eventuellt med lite diskmedel. Använd aldrig frätande eller repande rengöringsmedel.
• Efter rengöringen måste ugnen värmas upp med över-/undervärme eller med varmluft i cirka 30 minuter vid 250°C.
• Se till att köket är väl ventilerat under förberedelsen.

Ugnen får endast tvättas med varm vatten med diskmedel (inte med några star kare ren gö rings me del).

Ugnen är utrustad med infällbara vred. För att välja en funktion, gör följande:

1. Tryck försiktigt in vredet och släpp,
2. Välj den önskade funktionen. Symbolerna markerade runt om vredet visar ugnens till- gängliga funktioner.

För ugnar utrustad med elektronisk programväljare, ska displayen efter anslutning till nätet visa "0.00". Med programväljaren ställer man in aktuell tid.

Om man inte ställer in tiden ska ugnen inte fungera.

Om ugnen ska tas ut – t.ex. för reparation

- Slå från strömmen till ugnen. - Ta bort fästskruvarna, lyft ugnen lite och dra ut den.

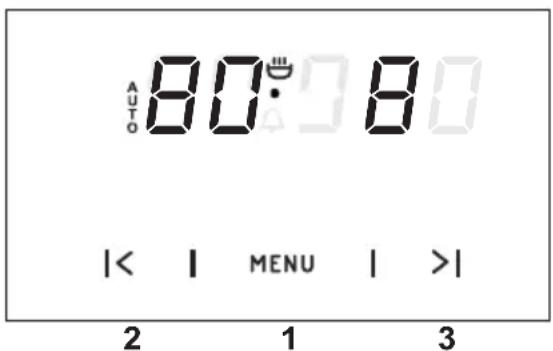

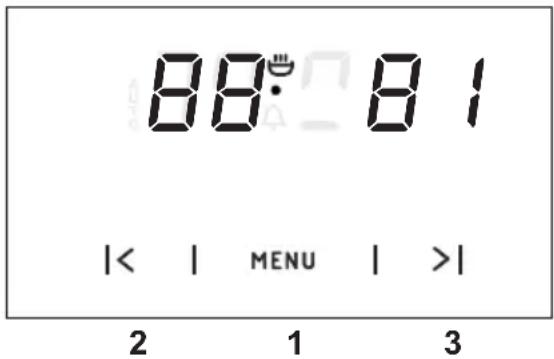

Digitalt ur

A - display

AUTO- funktioner

Tryckknappar

1 - knapp för funktionsval
2 - knapp „-”
3 - knapp „+”

Den elektroniska programväljaren är utrustad med elektroniska knappar som aktiveras genom att du vidrör eller trycker på knappen under minst 2 sekunder.

Varje gång knappen aktiveras bekräftas användningen med en ljudsignal.

Knappytan ska alltid hållas ren.

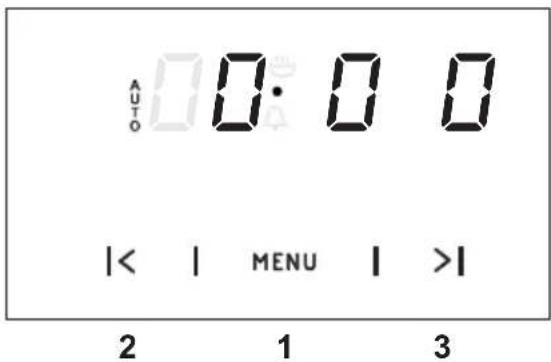

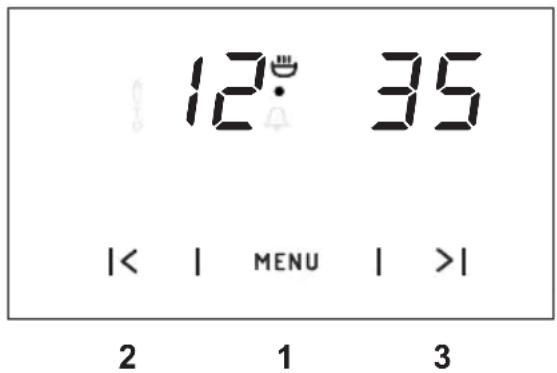

STÄLLA IN KLOCKAN

Efter nätanslutning eller efter ett ströma- vbrott, blinkar displayen på 0.00,

• tryck på knapp 1, displayen visar symbol 🌐,
• ställ in klockan med hjälp av knapparna 2 och 3.

Ca 7 sekunder efter att klockan ställts in sparas de nya uppgifterna och displayen slutar att blinka.

Observera!

Ugnen kan användas efter att symbolen visats på displayen.

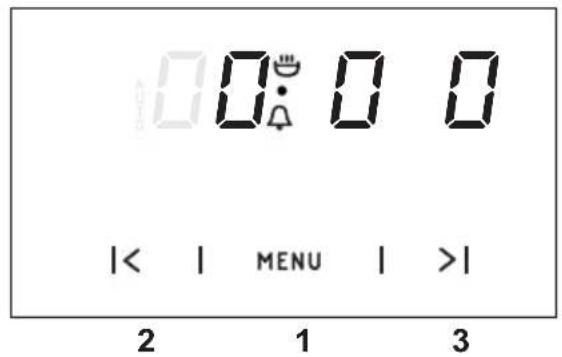

TIMER

Timer kan aktiveras när som helst, oberoende av de andra funktionernas status. Den kan ställas in från 1 minut till 23 timmar och 59 minuter. För att ställa in timern:

- tryck på knapp 1, displayen visar blinkande

- Iställ in timern med hjälp av knapparna 3 och 2.

Displayen visar den inställda tiden och symbolen för signalfunktionen 📂

När den inställda tiden förflutit hörs en ljudsignal och displayen visar blinkande

- tryck på knapp 1, 2 eller 3 för att stänga av ljudsignalen, symbolen 📂 släcks och displayen visar aktuellt klockslag.

Observera!

Om ljudsignalen inte stängs av manuellt, kommer den att stängas av automatiskt efter ca 7 minuter.

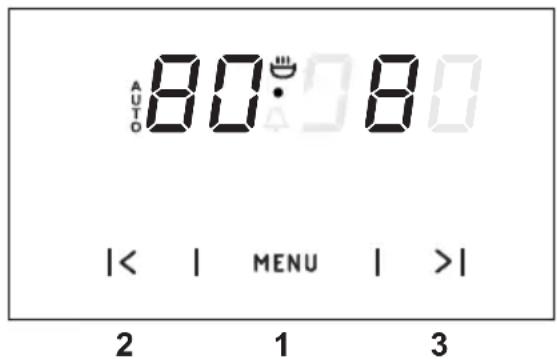

HALVAUTOMATISK FUNKTION

Om ugnen ska stängas av vid ett givet klockslag, ska du:

- ställa in programvredet och termostat-klockslag, ska du ställa in arbetstiden och vredet i det läge som du vill att ugnervängningstiden:

ska arbeta i,

● tryck in knapp 1 tills displayen visar blinkande:

- ställa in den önskade arbetstiden med hjälp av knapparna 3 och 2, inom intervallet från 1 minut till 10 timmar.

Den inställda tiden sparas i minnet efter ca 7 sekunder och displayen visar funktionen AUTO.

När den inställda tiden har förflutit, stängs ugnen av automatiskt, en ljudsignal hörs och funktionen AUTO blinkar.

- ställ in programvredet och termostatvredet i frånläge,

- tryck på knapp 1, 2 eller 3 för att stänga av ljudsignalen, funktionen AUTO släcks och displayen visar aktuellt klockslag.

Observera!

Om ugnen endast har ett kontrollvred, är programvredet integrerat med termostarvredet.

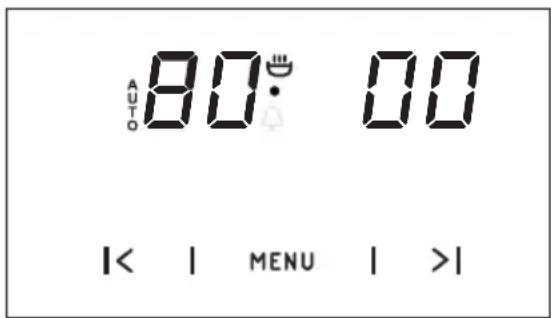

AUTOMATISK FUNKTION

Om ugnen ska sättas på för en bestämd arbetstid och stängas av vid ett givet

klockslag, ska du ställa in arbetstiden och gavtängningstiden:

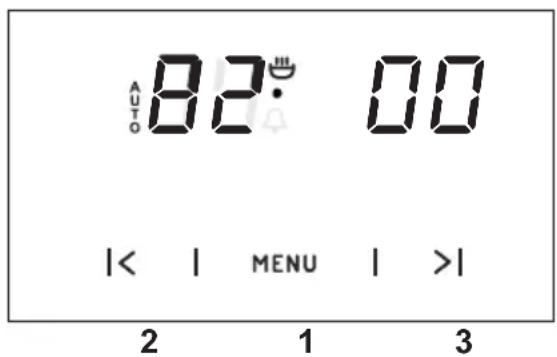

● tryck in knapp 1 tills displayen visar blinkande:

• ställ in den önskade arbetstiden med hjälp av knapparna 3 och 2, på samma d sätt som för halvautomatisk funktion,

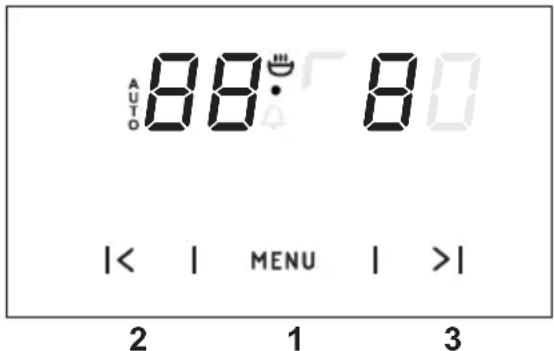

  ● tryck in knapp 1 till displayen visar blinkande:

• ställ in avstängningstiden (tiden för arbetets slut) med hjälp av knapparna 3 och 2, senast 23 timmar och 59 minuter från nuvarande klockslag,
• ställa in programvredet och termostat-vredet i det läge som du vill att ugner ska arbeta i, Funktionen AUTO är aktiv och ugnen kommer att sättas på vid det klockslaget som framgår av skillnaden mellan avstängningstiden och den inställda arbetstiden (dvs. om den inställda arbetstiden är 1 timma och avstängningstiden är satt till klockan 14.00, kommer ugnen att automatiskt sättas på klockan 13.00).

Vid avstängningstiden stängs ugnen av automatiskt, en ljudsignal hörs och funktionen AUTO blinkar,

• ställ in programvredet och termostatvredet i frånläge,
• tryck på knapp 1, 2 eller 3 för att stänga av ljudsignalen, funktionen AUTO släcks och displayen visar aktuellt klockslag, exempelvis 12.35.

RADERA INSTÄLLNINGAR

Du kan när som helst radera inställningar för timer eller automatisk funktion.

Radera inställningar för automatisk funktion:

● tryck samtidigt in knapparna 2 och 3.

Radera timerinställningar:

• välj timerfunktionen med hjälp av knapp 1,
  ● tryck återigen in knapparna 2 och 3.

ÄNDRING AV LJUDSIGNALEN

Ljudsignalen kan ändras enligt följande:

● tryck samtidigt in knapparna 2 och 3,
- välj funktion "ton" med knapp 1, displayen kommer att börja blinka:

- välj lämplig ljudsignal med knapp 2 (från 1 till 3).

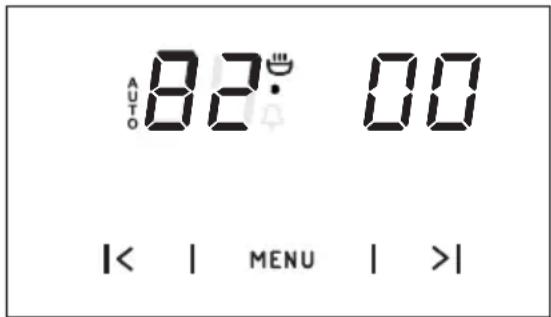

PYROLYSRENGÖRING

Pyrolysrengöringens tid kan ställas in mellan 2 och 3 timmar.

• Ställ vredet för val av ugnsfunktion i läget P,

- Använd knapparna 2 och 3 i MENU för att ställa in pyrolysrengöringens tid.

Viktigt! Läs "Rengöring och underhåll" innan du startar pyrolysrengöringen.

Ugnens funktioner och användning

Ugnen kan värmas upp med ett undervärmeelement, ett övervärmeelement, ett grillelement och ett ringvärmeelement (för varmluft). Ugnen styrs med ett funktionsvred – knappen ska vridas till den önskade funktionen, och en regleringsvred för ugnstemperatur -knappen ska vridas till den önskade temperaturen.

För att stänga av ugnen ska båda knapparna ställas i positionen "●" / "0".

Observera!

Ugnen börjar först värmas upp efter det att ugnstemperaturen har ställts in.

Tillagning med varmluft

En varmluftsfläkt som sitter på ugnens bakre vägg ger konstant luft cir ku la tion. Därmed uppnås en bättre vär meö ver fö ring till matvaran och en mer en het lig temperaturfördelning i hela ug nen.

• Du sparar energi tack vare att du kan välja väsentligt lägre tem pe ra tur än i tra- di tio nella ugnar.
• Tack vare de lägre temperaturerna kommer ugnen dessutom inte att smutsas ned särskilt mycket. Fett och liknande bränner inte fast lika lätt och kan därför avlägsnas utan svå rig het.
• Om du ska grädda flera platta ka kor eller bakplåtar med småkakor samtidigt rekommenderar vi att du använder den första och tredje hyllskenan nedifrån.
• Upptining går väsentligt mycket snabbare och kan eventuellt ske sam ti digt på alla hyllskenor.
• Det är möjligt att öppna luckan även under gräddning av känsliga kakor utan att de rasar ihop.
• Den långa uppvärmningstid som krävs i traditionella ugnar är inte nöd vän dig; den inställda tem pe ra tu ren uppnås snabbt.

OBS!

Stäng av ugnen omedelbart om varmluftfläktens motor går sönder. Upp värm ning utan fläkt kan medföra ska dor på ugnen.

Ugnens funktionsknapp - In ställ ning:

Inre be ly sning

När vre det vrids till detta läge tänds be ly snin gen inuti ugnen.

Pyrolysrengöring.

Pyrolysrengöring av ugnen. Ugnen värms upp till ca 480 grader. Avlagringar efter grillning eller stekning förbränns till aska som lätt kan torkas av med en fuktig trasa.

Viktigt!

Läs "Rengöring och underhåll" innan du startar pyrolysrengöringen.

Upptinning

Använd denna inställing för upptinning av frysta kakor och bröd.

Fläkt och supergrill

Vid denna inställning arbetar ugnen med en aktiverad fläkt. Användning av den här funktionen påskyndar stekningsprocessen och gör att maträtter får bättre smak. Stekningen ska utföras med stängd ugnsdörr.

Supergrill (grill och över- värme)

Maten grillas och värmes up pifrån sam ti digt.

På detta sätt blir temperaturen högre i ugnens övre del, så att den rostade maten blir mörkare till färgen. En praktiskt inställning när tjocka bitar ska grillas.

Grill

Med denna inställning ak ti ve ras grillen.

Undervärme

Med denna funktion värms ugnen upp endast med hjälp av den ne-dre värmeanordningen. Denna funktion ska användas t.ex. vid gräddning underifrån.

Över- och undervärme

Inställning av denna funktion gör att ugnen värms upp med en konventionell metod.

Varmluft

När denna funktion aktiveras star tas en fläkt på bakre ugnsväggen.

Den ger konstant och jämn lu ft- cir ku la tion inne i ugnen. Denna uppvärmning me tod har följan de förde lar:

• ugnen het tas upp snabbare och man behöver inte förvärma den
• två falspar kan användas sam- tidigt

- kötträtter förlorar mindre fett och

vätska under uppvärmning, vilket förbättrar smaken

- ugnen smutsas inte ner lika mycket

Du måste använda temperaturinställningen tillsammans med varmluftsfunktionen.

Fläkt samt övre- och nedre vär- meelement

Denna funktion är lämplig vid bakning. Den fungerar som en traditionell ugn med fläkt (funktionen rekommenderas vid bakning).

Varmluft med ringvärmeelement och un dervärme påslagna

Med denna funktion ak ti ve ras både varmluftsfläkten och undervärme.

Ugnen värms då upp un de rifrån.

Lämpligt för tex pizza och pajer.

Kontrollampor

GRILLSTEKNING

Aktivering av ugnen signaleras genom att Användning av grill två kontrollampor börjar lysa – en röd (3)

och en gul (4). När den gula kontrollampan lyser betyder det att ugnen arbetar. När den röda kontrollampan släcks betyder det att ugnen nätt inställd temperatur. Om det i receptet för en maträtt rekommenderas att maträtten ska placeras i en uppvärmd ugn ska man göra det först efter att den kontrollampa slocknat. Under bakning ska den röda kontrollampa lysa och slockna en stund (bevarande av temperatur i ugnskammaren). Den gula kontrollampa kan även lysa när vredet står i position "Belysning av ugnkammare".

Grillprocessen görs genom an vän dande av infraröda strålar på en maträtt. In fra röda strålar emitteras av ugnens glö dande värmeanordning.

För att aktivera grillfunktionen ska man: ödälacera ugnens vred i läge betecknat med symbol grill,

• Värma upp ugnen i ca. 5 minuter (med stängd ugnslucka).
• Placera en bakplåt med maträtt i ug nen på en lämplig arbetsnivå. Om man grillar på grillgaller ska man placera en plåt under grillgallret - för fett som ska droppa ner.
• Stänga ugnsluckan.

För grill och Supergrill ska temperaturen ställas in på 250°C, och för funktion grill med fläkt ska temperaturen ställas in på högst 190°C.

Observera!

När grillfunktionen används ska ugnsluckan vara stängd.

När man använder grillfunktionen kan några delar av ugnen bli heta. Därför re kommen-de ras det att inte låta barnen komma nära ugnen.

Bakning

• Vi rekommenderar att du gräddar kakor på de bakplåtar som medföljer spisen från fabriken.
• När du använder varmluftfunktionen behöver du inte förvärma ugnen.
• Kontrollera kakan med en provsticka innan du tar ut den ur ugnen.
• (Om kakan är färdig ska provstickan vara torr och ren när du tar upp den ur kakan.)
• Vi rekommenderar att du låter kakan stå kvar i ugnen i ca 5 minuter efter det att du stängt av ugnen.
• Temperaturangivelserna för bakning är endast vägledande värden, de kan regleras allt efter egna erfarenheter.

Stekning av kött

• Stekning i ugn rekommenderas vid större köttmängder (över 1 kg). Mindre köttbitar tillagas på spisen.
• Det rekommenderas att du använder eldfasta fat till stekning. Även fatens handtag bör vara eldfasta.
• När du använder grillen rekommenderar vi att du ställer en bakplåt med lite vatten i på den nedersta falsen.
• Vänd köttet minst en gång när halva stektiden har gått. Några gånger under stekningen kan du även ösa köttet med stekskyn som bildas under stekningen.

AVÄNDNING AV UGNEN - PRAKTISKA RÅD

Maträtt Ugnensfunktion	Temperatur Nivå Tid [min]
	°C	(°)
	[34XY]	160 - 200 2	3 30 - 50
[BX53]		160 - 180 2	20 - 40*
[H7Y0]	[2Y0D]	140 - 160 2	10 - 40*
		200 - 230 1	3 10 - 20
		210 - 220 2	45 - 60
[4XDK]		160 - 180 2	3 45 - 60
[0673]	[24SH]	190 2 - 3	60 - 70
[2T2T]	[677T]	230 - 250 4	14 - 18
[CE3K]	[3553]	225 - 250 2	120 - 150
[Y42X]		160 - 180 2	120 - 160
[3XD4]	[2WA0]	160 - 230 2	90 - 120
[X463]		160 - 190 2	90 - 120
		190 2 - 3	70 - 90
		160 - 180 2	45 - 60
	[X6KY]	175 - 190 2	60 - 70
		190 - 210 2	40 - 50
		170 - 190 3	40 - 50

Uppgifter i tabellen är ungefärliga och ska korrigeras utifrån personliga erfarenheter och gastronomiska preferenser.

Se till att ugnen är avslagen och att samtliga vreden är ställda i läge "●" / "0". Rengöringen skall påbörjas först när ugnen är kall.

Låga tillagningstemperaturer ger min dre nedsmutsning av ugnen.

- Du får dock aldrig försöka hålla ug ner ren genom att lägga alu mi ni um fo lie botten.

- Rengör ugnen, vid behov, så snabbt som möjligt efter an vänd ning (varje gång).

Använd aldrig ugnsspray eller starka, repande puts- eller skurmedel.

- Låt ugnen stå öppen en stund efter våtrengöring så att den torkar or dent ligt.

- Ångkokning och konservering för orsa kar kraftig fuktbildning i ug nen. Se till att du låter ugnen torka or dent ligt – annars kan rostskador uppstå.

(De utdragbara skenorna finns inte i alla ugnsmodeller.)

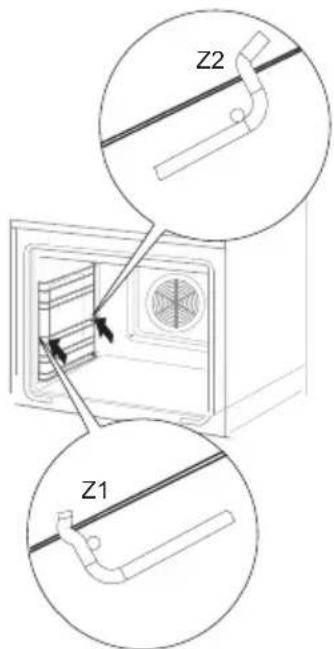

Ugn är utrustad med lätt uttagbara ugnsfalsar (stege). För att ta ut dem för ren gö ring ska man dra ett fäste som finns i fronten (Z1) och därefter dra ut ugnsfalsar och av lägsna det från bakfäste (Z2). Ef ter att ha rengjort ska man pla cera dem i ugnens öppningar och trycka ner fäste (Z1 och Z2).

Rengör ugnens teleskopiskt utdragbara skenor och bakplåtar med varmt vatten och tvål, torka noggrant. Montera teleskopiskt utdragsbara skenorna genom att fästa dem på ugnes skenor.

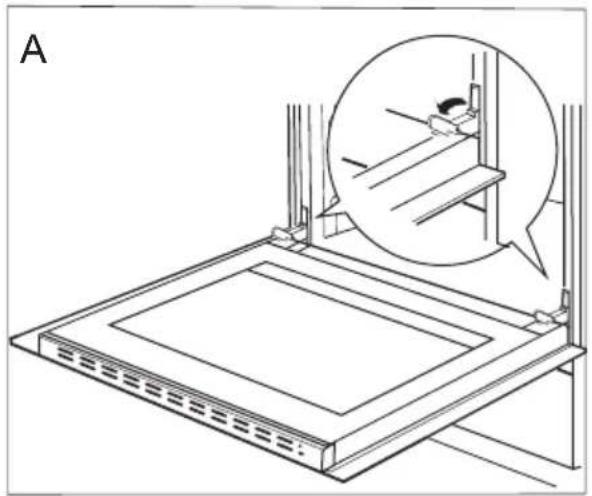

För att bättre komma åt ugnskammaren samband med rengöring kan man ta bongnluckan. För att göra detta ska man öppna luckan och dra upp en säkerhetsdel som finns i gångjärnen (fig. A). Där ef ter ska man trycka till luckan lite, lyfta och ta ut den framåt. För att montera luckan i ugnen ska man göra i omvänd ord ning. Vid återplacering av luckan ska man se till att en utskärning som finns på gångjärnen placeras på gångjärnens greppavsats på rätt sätt. Efter att luckan återplacerats ska man ovillkorligen dra ner säkerhetsdelen. Om man inte drar den ner, kan det orsaka skada på gång är nen vid försök att stänga luckan.

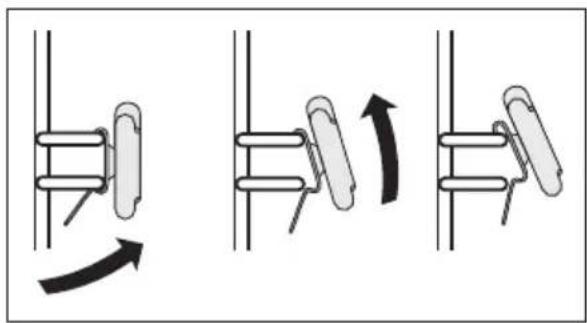

Uppdragning av säkerhetsdelar till gång ärn

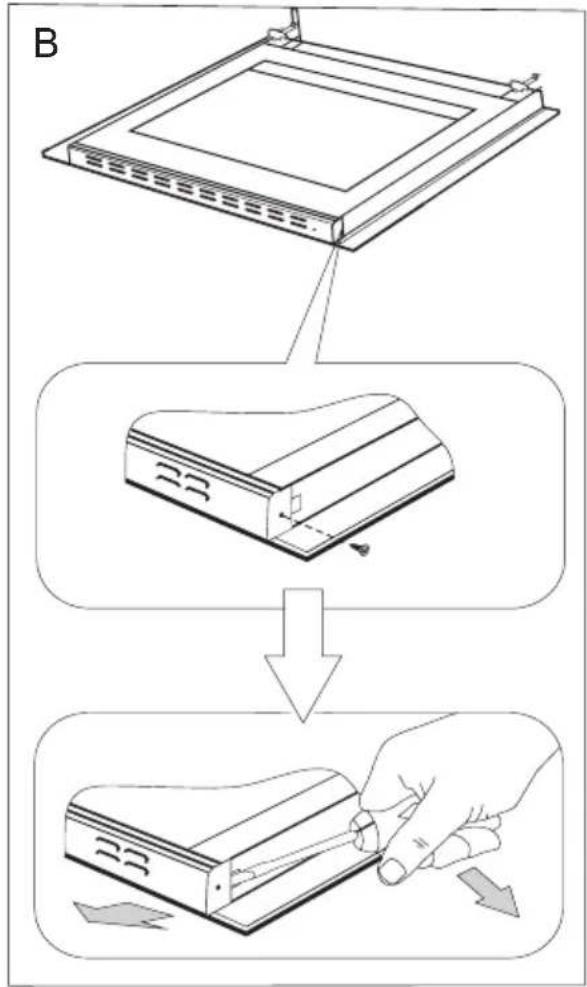

1. Använd en stjärnskruvmejsel för att skru- ma loss skruvarna på luckans övre list (fig. B).

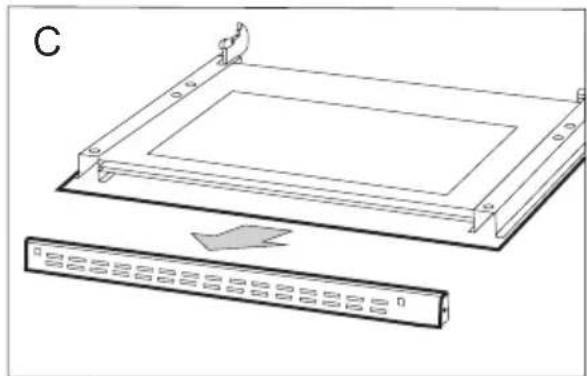

2. Använd en vanlig skruvmejsel för att försiktigt lirka loss luckans övre list på sidorna (fig. B, C).

1. Därefter kan glasskivan tas bort (fig. D). Viktigt! Risk för att glaspanelens fäste skadas. Lyft inte glaset, utan dra försiktigt ut det.

Efter rengöring upprepas beskrivningen i omvänd turordning.

Byte av ugnslampa

Vid byte av lampan i ugnen skall spisen göras strömlös.

Detta görs för att undgå skador så som elektrisk stöt.

• Vrid alla vred till possition “●”/“0” och stäng av strömmen till spisen
• Ta bort skyddsglaset vid lampan, genom att vrida glaset till vänster.
• Ta bort glödlampan och byt ut den mot en ny 230v lampa (typ 25W/E 14, T 300 °C)
• Se till att glödlampan är ordentligt fast-skruvad.
• Sätt tillbaka skyddsglaset, genom att vrida det till höger.
• Slå på stömmen igen.

Pyrolysrengöring av ugnen. Ugnen värms upp till ca 480 grader. Avlagringar efter grillning eller stekning förbränns till aska som lätt kan torkas av med en fuktig trasa.

Före pyrolysrengöringen.

Viktigt!

Ugnen kan bli mycket het under pyrolysrengöringen. Låt inte barn komma i närheten av ugnen eftersom dess utsida kan bli mycket hetare än vanligt.

Vissa ångor kan bildas under rengöringen. Sörj därför för god ventilation i köket.

Viktigt!

Ta ut alla tillbehör ur ugnen (bakplåtar, galler, fästanordningar på sidorna och teleskophyllor). Tillbehör som har lämnats kvar i ugnen kommer att förstöras helt under pyrolysrengöringen.

● Ta bort hårda fläckar från ugnen.
- Rengör ugnens utsida med en fuktig trasa.
- Följ instruktionerna.

Pyrolysrengöringsprocessen:

• Stäng ugnsluckan.
• Ställ vredet för funktionsval i läget pyro- lysrengöring P
• Pyrolysrengöringens tid (2:00) och symbolerna "auto"- och "P" visas på displayen. Luckspärrens indikeringslampa tänds|0-
• Välj förloppets tid med MENYNS pek-

Under rengöringsprocessen.

• Lämna inte rengöringstrasan nära den heta ugnen.
• Använd inte ugnen.
• Tänd inte ugnsbelysningen.
• Ugnsluckan har en spärr som förhindrar att luckan kan öppnas under rengöringen. Öppna inte luckan, då störs rengöringsprocessen.

knappar (samma som för automatiska program). Du kan välja 2:00, 2:30 eller 3:00 timmar. Du kan inte välja pyrolysrengöringens SLUT-tid.

• Pyrolysrengöringen startar. Ugnsluckan är spärrad.
• När pyrolysrengöringen är avslutad visas "P0.00" på displayen.

- Luckan låses upp automatiskt när ugnen Avbryta processen har svalnat. När temperaturen i ugnen

Pyrolysrengöringen är en automatisk process som inte bör avbrytas.

Om du måste stoppa processen ställer du vredet i läget 0.

Beroende på när du avbryter processen (temperatur i ugnen) måste ugnen först svalna till 160 grader innan luckan låses upp.

har sjunkit till 160 grader läses luckan upp och indikeringslampan | o - släcks. Ör

• När spärrens indikeringslampa har slocknat ställer du vredet för funktionsval i läget 0.
• När luckan är upplåst och ugnen är av- lu stängd kan du öppna luckan och torka bort askan med en mjuk, fuktig trasa. Sätt tillbaka fästanordningarna på sidan och andra tillbehör. Ugnen är klar att an- vända.

Öppna luckan i nödfall

Om luckan av någon anledning inte läses upp automatiskt och ugnen redan har svalnat kan luckan öppnas så här:

a. Ställ vredet för val av funktioner på "Belysning"
- Vänta 4 minuter
- Ställ vredet för val av funktioner i läget 0 – ugnsluckan bör låsas upp inom 10 minuter.

Viktigt!

Om du har satt igång pyrolysrengöringe och råkar öppna luckan avbryts processen och luckspärrens indikering börjar blinka.

Ställ vredet för funktionsval på 0 och gör om önskade inställningar för att starta om pyro- lysrengöringen.

^1 Obs – Luckan låses inte upp om ugnens temperatur är över 160 grader.

Vid ev. problem ska du alltid:

• Stänga av ugn
  • Slå av strömmen till ugn
• Vissa småfel kan du själv åtgärda genom att följa anvisningarna i tabellen.
  Kontrollera de enskilda felen i tabellen innan du kontaktar GRAM service.

PROBLEM	ORSAK	ÅTGÄRD
1.Den elektriska utrustningen fungerar inte.	Avbrott i strömtillförseln.	Kontrollera säkringen i proppskåpet, byt säkring om den har smält.
2.Ugnsbelysningen fungerar inte.	Lampan är lös eller skad.	Skruva fast lampan eller byt ut den (se kapitel Rengöring och underhåll).

Märkspänning 230V\~50 Hz

Märkeffekt 3,1 kW

Mått 59,5 / 59,5 / 57,5 cm

Användbar volym 66 liter

Vikt ca. 35 kg

EU – standard: EN 60335-1, EN 60335-2-6
