BRUKSANVISNING CST 7178 Biltema

SE – Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första gången. Spara bruksanvisningen i anslutning till maskinen för framtida bruk.

Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar/

SYMBOL INNEBÖRD
	VARNING! Läs igenom och följ alla instruktionerna i bruksanvisningen innan maskinen används. Risk för person- eller egendomsskada.
	VARNING! Säkerhetsrisk, sär-skild uppmärksamhet erfordras.
	VARNING! Hög ljudnivå och risk för kringfl ygande föremål.Använd hörselskydd och skyddsglasögon.
	Använd skyddshandskar
	Använd skyddsskor
	VARNING! Heta ytor. Vid drift blir avgasrör och vissa komponenter mycket varma, avvakta med reparation och underhåll tills de svalnat. Risk för brännskador.
	Roterande delar.
	FARA! Rörliga delar. Stoppa inte ned handen i utkastet, använd rensningsverktyget.
	FARA! Rörliga delar, håll fötter, händer och kläder borta från inmatningsskruven. Risk för indragning och klämskador.

WARNING! Kringfl ygande föremål. Håll personer och husdjur på ett säkert avständ från arbetsområdet. Risk att kringfl ygande föremål kan träffa dig, åskådare, husdjur eller egendom. Håll obehöriga på säkert avständ.

WARNING! avlägsna alltid tändstiftet ifrån motorn innan service eller reparation påbörjas. Risk för allvarlig personskada och/eller dödsfall om motorn startar oavsiktligt.

WARNING! Tändstift och tänd-kabel kan ge elchock.

WARNING! Brandfara.

VARNING! Avgaserna från motorn innehåller kolmonoxid som är en luktlös och livsfarlig gas. Risk för allvarlig personskada och/eller dödsfall. Starta eller kör aldrig motorn inomhus eller i slutet utrymme.

VARNING! avlägsna alltid säkerhetsnyckeln ifrån motorn innan service eller reparation påbörjas. Risk för allvarlig personskada och/eller dödsfall om motorn startar oavsiktligt.

WARNING! Fyll aldrig på bränsle med motorn igång eller när motorn är varm. Vänta tills motorn kylts ner. Risk för brand med personskada eller egendomsskada som följd.

Avlägsna alltid säkerhetsnyckeln innan tankning.

Varning! Rörliga delar. Risk för allvarlig skada, stoppa inte ned handen i utkastet, använd rensningsverktyget.

	Levereras utan motorolja.Före användning ska 1,1 literfyllas på.
	Garanterad ljudeffektsnivå.Använd hörselskydd

Terminologi

WARNING!	Risk för dödsfall eller personskada.
OBS!	Risk för maskinskadaTilläggsinformation

Säkerhetsföreskrifter

FARA

Denna maskin har byggts för användning enligt reglerna för säker drift i denna manual. Som med alla typer av kraftutrustning kan slarv eller felaktigt handhavande av operatören resultera i allvarliga skador. Denna maskin kan amputera händer och fötter och slunga iväg föremål. Underlåtenhet att följa säkerhetsanvisningarna kan resultera i allvarliga skador eller en olycka med dödlig utgång.

WARNING

Avgaser innehåller eller avger kemikalier som är kända för att orsaka cancer eller fosterskador eller annan reproduktionsskada.

WARNING

Denna symbol pekar på viktiga säkerhetsanvisningar som, om de inte följs, kan äventyra den personliga säkerheten och/eller din och andras egendom. Läs och följ alla instruktioner i denna manual innan du försöker att använda den här maskinen. Underlå- tenhet att följa dessa instruktioner kan resultera i personskador.

När du ser denna symbol: FÖLJ VARNINGEN!

Ditt ansvar:

Säkerställ att maskinen endast används av personer som kan läsa, förstå och följa varningarna och instruktionerna i denna manual och på maskinen.

VIKTIGT!

Säker användning av gångmanövrerade snöslungor

Denna snöslunga kan amputera händer och fötter och slunga iväg föremål. Underlåtenhet att följa säkerhetsanvisningarna kan resultera i allvarliga skador.

Utbildning

1. Läs, förstå och följ alla instruktioner på maskiner och i manualen/manualerna innan du försöker att montera och använda denna enhet. Förvara denna manual på ett säkert ställe för framtida och regelbunden referens och för beställning av reservdelar.
2. Lär dig alla kontroller på maskinen och hur de fungerar. Lär dig hur du stannar maskinen och stänger av den snabbt.
3. Låt aldrig barn under 14 år använda denna ma- skin. Barn som är 14 år eller äldre måste läsa och förstå bruksanvisningen och säkerhetsanvisning- arna i denna manual och bör också instrueras och övervakas av en förälder.
4. Låt aldrig vuxna använda maskinen utan att de först har instruerats i hur den används korrekt.
5. Föremål som slungas iväg kan orsaka allvarliga personskador. Planera utkastningsriktningen för att undvika att material slungas ut på vägar, åskådare och liknande.
6. Se till att åskådare, hjälpredor, husdjur och barn befi nner sig minst 22 meter från maskinen när den är igång. Stäng av maskinen om någon kommer innanför detta säkerhetsavständ.
7. Var försiktig så att du inte halkar eller faller, speciellt när du backar maskinen.

Förberedelse och drift

1. Inspektera området där maskinen ska användas noggrant. Ta bort alla dörrmattor, dagstidningar, snowracers och pulkor, brädor, sladdar och andra främmande föremål som du annars skulle kunna snubbla på eller som kan slungas iväg av skruven/impellern.
2. Använd alltid skyddsglasögon eller visir vid användning och i samband med justering eller reparation för att skydda dina ögon. Ivägslungande föremål som rikoschetterar kan orsaka allvarliga ögonskador.
3. Använd inte utrustningen utan att ha på dig lämpliga vinterplagg. Undvik löst sittande plagg som kan fastna i rörliga delar. Bär inte smycken, långa halsdukar eller andra löst sittande plagg, som kan trassla in sig i rörliga delar. Använd skor som ger bra fäste på halt underlag.
   4 Använd en jordad förlängningssladd och ett jordat uttag vid användning av alla enheter med elektriska startmotorer.
4. Justera höjden på uppsamlarhuset så att detta går fritt från grus eller småsten.
5. Koppla ur alla kopplingar och lägg i neutralväxeln innan du startar motorn.
6. Försök aldrig göra några justeringar när motorn fortfarande är igång, utom när detta uttryckligen rekommenderas i bruksanvisningen.
7. Låt motorn och maskinen anpassa sig till utom-hustemperaturen innan du börjar snöröja.
8. För att undvika personskador eller materiella

skador är det extremt viktigt att du är försiktig när du hanterar bensin. Bensin är extremt brandfarligt och ångorna är explosiva. Allvarliga personskador kan uppstå om du råkar spilla bensin på dig själv eller dina kläder, eftersom dessa kan antändas. Tvätta av huden och byt kläder omedelbart.

- Använd endast godkända bensinbehållare.

- Släck alla cigarette, cigarrer, pipor och andra antändningskällor.

- Fyll på tanken utomhus med stor försiktighet. Fyll aldrig på bränsletanken inomhus.

- Ta aldrig bort tanklocket eller fyll på bränsle när motorn fortfarande är varm eller igång.

- Låt motorn svalna i två minuter innan du fyller på bränsle.

- Överfyll aldrig bränsletanken. Fyll inte på tanken mer än upp till 1 cm under påfyllningsröret för att det ska fi nnas plats för bränsleexpansion.

- Fyll aldrig på bränsledunk i ett fordon eller på en lastbil eller släpvagn med plastklätt fl ak. Placera alltid behållare på marken, på behörigt avständ från fordonet innan du börjar fylla på dem.

- Om möjligt, rulla av bensindriven utrustning från lastbilen eller släpvagnen och fyll på den när den står på marken. Om detta inte är möjligt, tanka sådan utrustning på en släpvagn med en bärbar behållare, snarare än från ett bensinpåfyllningsmunstycke.

- Se till att munstycket hela tiden är i kontakt med kanten på bränsletanken eller behållaren till dess att du har tankat klart. Fyll inte på med pump-handtag direkt från pump.

- Skruva på bensinlocket och dra åt ordentligt.

- Vid bensinspill, torka av motorn och utrustningen. Flytta maskinen till en annan plats. Vänta 5 minu- ter innan du startar motorn.

- Förvara aldrig maskinen eller bränsledunkar inomhus på en plats där det fi nns öppen låga, gnistor eller kontrollampor (t.ex. ugn, varmvattenberedare, torktumlare osv.)

- Låt maskinen svalna i minst 5 minuter innan du förvarar den.

- Om du råkar spilla bränsle på kläderna, byt kläder omedelbart.

1. Placera inte händerna eller fötterna i närheten av roterande delar, i skruven/impellerhuset eller utkastaren. Kontakt med roterande delar kan amputera händer eller fötter. Håll alltid säkerhetsavständ till utkastaröppningen.

2. Om du har kört över ett främmande föremål med snöslungan, stäng av motorn, ta bort tänd-stiftskabeln eller dra ut sladden om slungan är eldriven. Inspektera sedan snöslungan noggrant för att säkerställa att den inte har tagit skada. Vid skada, reparera skadan innan du använder snöslungan igen.

3. Stäng alltid av motorn om du lämnar användningspositionen, innan du rensar uppsamlar-/impel-

lerhuset eller utkastet, samt när du ska utföra reparationer, justeringar eller inspektioner.

1. Vid rengöring, reparation eller inspektion av snöslungan, stäng av motorn och vänta tills uppsamlaren/impellern och alla rörliga delar har stannat. Koppla från tändstiftskabeln och rikta den bort från tändstiftet för att förhindra att någon av miss-tag startar motorn

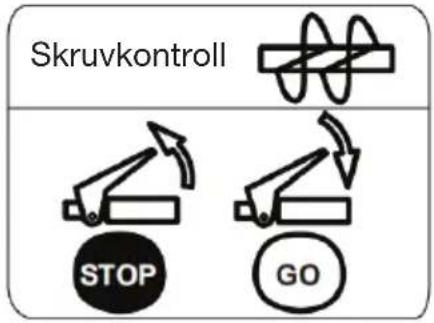

2. Skruv-/impellerreglaget är en säkerhetsanordning. Kringgå aldrig denna säkerhetsfunktion. Om du gör det, fi nns det risk för personskador vid användning av maskinen.

3. Manöverspakarna måste enkelt kunna föras i båda riktningarna och automatiskt återgå till den tidigare positionen när de släpps.

4. Använd aldrig snöslungan utan att ordentliga skydd och andra säkerhetsanordningar sitter på plats.

5. Starta aldrig motorn inomhus eller i ett dåligt ventilerat utrymme. Motoravgaser innehåller kolmonoxid, som är en luktfri och dödlig gas.

6. Använd inte maskinen under påverkan av alkohol eller droger.

7. Var mycket försiktig när du använder maskinen på eller korsar grusytor. Var uppmärksam på dolda faror eller trafi k.

8. Var försiktig när du byter riktning och vid användning i sluttningar.

9. Planera hur snön ska slungas för att undvika att snöslungan kastar mot fönster, väggar, bilar osv. På så sätt undviker du eventuella materiella skador eller personskador som orsakas av en rikoschett.

10. Rikta aldrig utkastaren mot människor eller områden där materiella skador kan uppstå. Se till att barn och andra håller sig på behörigt avständ.

11. Överbelasta inte maskinens kapacitet genom att försöka röja snö i för högt tempo.

12. Använd aldrig maskinen vid dålig sikt eller för svagt ljus. Se till att du alltid står stadigt och med ett fast grepp om handtagen. Gå, spring aldrig.

13. Stäng av skruven/impellern vid transport eller när utrustningen inte används.

14. Använd aldrig maskinen vid höga transporthastigheter på hala ytor. Titta ner och bakåt och var försiktig när du backar.

15. Om maskinerna skulle börja vibrera på ett onormalt sätt, stäng av motorn, koppla från tändstiftskabeln och jorda den mot motorn. Gör en noggrann inspektion för att utesluta skador. Reparera eventuella skador innan du startar och använder utrustningen.

16. Koppla från alla manöverspakar och stänga av motorn innan du lämnar manöverläget (bakom handtagen). Vänta tills skruven/impellern har stannat helt innan du tar bort föremål som blockerar utkastaren och gör eventuella justeringar eller inspektioner.

17. Placera aldrig dina händer i utkastar- eller upp-samlaröppningarna. Använd alltid rengöringsverky-tyget för att rensa utkastaröppningen. Rensa inte utkastaren när motorn är igång. Stäng av motorn och stå kvar bakom handtagen tills alla rörliga delar har stannat innan du rensar bort skräp.

18. Använd endast redskap och tillbehör som har godkänts av tillverkaren (t.ex. hjulvikter, däckkedjor, skydd osv.).
19. Rör aldrig vid motorn eller avgasröret när dessa är heta
20. Om situationer som uppstår som inte fi nns beskrivna i denna manual, var försiktig och använd gott omdöme. Kontakta ditt servicecenter för att få hjälp.

Att en hand kommer i kontakt med den roterande skruven i utkastet är den vanligaste orsaken till skador i samband med snöslungor. Rensa aldrig utkastet med händerna.

Så rensar du utkastaren:

1. STÄNG AV MOTORN!
2. Vänta i 10 sekunder för att vara säker på att skruvens blad har slutat rotera.
3. Använd alltid ett rengöringsverktyg, inte händerna.

Underhåll och förvaring

1. Koppla aldrig ur säkerhetsanordningar. Kontrollera regelbundet att de fungerar korrekt. Se avsnitten om underhåll och justering i denna manual.
2. Innan du rengör, reparerar eller inspekterar maskinen, koppla ur alla manöverspakar (neutralläge) och stäng av motorn. Vänta tills skruven/impellern har stannat helt. Koppla från tändstiftskabeln och jorda den mot motorn för att förhindra oavsiktlig start.
3. Kontrollera med jämna mellanrum att alla bultar och skruvar är ordentligt åtdragna för att hålla maskinen i säkert skick. Gör även en visuell kontroll av maskinen för att utesluta skador.
4. Ändra inte inställningarna för motorns regulator eller övervarva motorn.
5. Snöslungans skovlar och glidklackar utsätts för slitage och kan skadas. För att värna din säkerhet, kontrollera alla komponenter och byt endast ut delar mot originalreservdelar (OEM) från tillverka- ren av snöslungan. "Användning av delar som inte uppfyller specifi kationen för originaldelar kan leda till felaktig prestanda och äventyra säkerheten!"
6. Kontrollera reglagen regelbundet för att säkerställa att de fungerar som de ska. Se avsnittet för detta i den här bruksanvisningen.
7. Underhåll eller byt ut säkerhets- och instruktions-etiketterna vid behov.
8. Förvara aldrig maskinen inomhus med bränsle i tanken på platser där det fi nns antändningskällor såsom varmvattenberedare, värmeelement eller

torktumlare. Vänta tills motorn har kallnat innan du ställer in den för förvaring.

1. Följ gällande lagar och bestämmelser för bortskaffning av bensin, olja osv. för att skydda miljön.
2. Innan maskinen förvaras, låt maskinen vara igång i några minuter så att eventuell snö som fi nns på insidan rensas. Detta förhindrar att skruven fryser fast.
3. Förvara aldrig maskinen eller bränsledunkar inomhus på en plats där det fi nns öppen låga, gnistor eller kontrollampor, t.ex. ugn, varmvattenberedare, torktumlare osv.
4. Se alltid bruksanvisningen för instruktioner om hur du säsongsförvarar snöslungan korrekt.
5. Om du behöver byta ut remmarna, vänligen kontakta distributören eller den lokala agenten. Byt inte ut dem själv.

Modifi era inte motorn

Modifi era inte motorn på något sätt för att undvika risk för allvarliga personskador eller en olycka med dödlig utgång. Manipulering av förgasarinställningen kan få till följd att motorn skenar och göra att snöslungan kan köras i hastigheter där säkerheten inte längre kan garanteras. Manipulera aldrig förgasarens fabriksinställningar.

Kvarstående risker

Även när maskinen används enligt föreskrifterna är det inte möjligt att eliminera alla kvarstående riskfaktorer. Följande faror kan uppstå på grund av maskinens konstruktion och design:

• Hörselskador om inte ett effektivt hörselskydd används.
• Hälsoskador till följd av vibrationer vid långvarig användning av maskinen eller om maskinen inte hanteras eller underhålls korrekt.

WARNING!

Denna maskin genererar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter störa aktiva eller passiva medicinska implantat. För att minska risken för allvarliga olyckor eller en olycka med dödlig utgång rekommenderar vi att personer med medicinska implantat konsulterar sin läkare och tillverkaren av det medicinska implantatet innan de använder denna maskin.

Det deklarerade totalvärdet för vibrationer har mätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat.

Det deklarerade totalvärdet för vibrationer kan också användas för att göra en preliminär exponeringsbedömning.

WARNING!

Vibrationsnivån vid faktisk användning av kraftverktyget kan skilja sig från det angivna värdet beroende på hur verktyget används.

Det fi nns ett behov av att identifi era säkerhetsåt-

gärder för att skydda operatören som bygger på en uppskattning under de faktiska användningsförhållandena (med beaktande av alla delar av användningscykeln, som tiden som verktyget är avstängt respektive går på tomgång utöver användningstiden).

2. FAKTA OM PRODUKTEN

Användningsområde

18-716 är en bensindriven snöslunga med larvbandsdrift och elstart avsedd för snöröjning.

• Maskinen ska användas för privat bruk med rekommenderade tillbehör och i enlighet med bruksanvisningens instruktioner. All annan användning betraktas som felaktig.
• Maskinen får inte modifi eras, öppnas eller repareras av obehörig.

WARNING! MODIFIERIA INTE MASKINEN

Det kan vara farligt att ändra fabriksinställningar.

Tekniska data

Utkastets rotationsvinkel: ....190°.

Motorolja: .....1,1 I SAE 5W-30 (medföljer ej)

Max effekt: 7,8 kW

Varvtal: 3600 rpm

Cylindervolym: 375 cc

Bränsletank: .....5,5 L

Bränsle: ....4-takts alkylat-eller 95 oktan blyfri E10 bensin.

Bränslekonsumtion: .....1,6 l/h

Vikt: 132 kg

Växlar: 6+2

Arbetsprincip: .....2-steg

Arbetsbredd: .....71 cm

Max arbetshöjd: .....53 cm

Inmatningskruv, diameter: ....35 cm

Snöns maximala kastlängd ...15 m

Mätmetod för ljudvolym (L _PA ): 2000/14/EC

Uppmätt ljudvolym (L _PA ): ..... 85,25 dB(A)

Mätmetod för ljudeffekt (L _WA ): 2000/14/EC

Uppmätt ljudeffekt (L _WA ): .....105,39 dB(A)

Osäkerhet K (LWA): .0,82 dB(A)

Garanterad ljudeffekt ( L_WA ): ...106 dB(A)

Mätmetod för vibrationer: ISO 8437: 2019

Vibrationer, höger handtag: .. 4,090 m/s ^2

Vibrationer, vänster handtag: . 2,863 m/s²

Osäkerhet K: .....1,5 m/s ^2

Buller och vibrationer

Angivna nivåer för ljud och vibrationer är emissionsvärden för jämförelse mellan maskiner och preliminär exponeringsbedömning. När du ska fastställa lämpliga skyddsåtgärder, ta hänsyn till alla faktorer som påverkar den totala exponeringen. Det kan vara till exempel

monterade tillbehör, arbetstid, arbetsuppgift, arbetsmiljö eller undermåligt underhåll av maskinen.

WARNING!

Risk för hörsel- och vibrationsskador.

• Använd hörselskydd med en minsta dämpning på 106 dB.
• Ta en paus från arbetet vid följande symtom: kalla eller vita fi ngrar, domningar, stickningar, minskad handkraft, krampkänsla, värk.

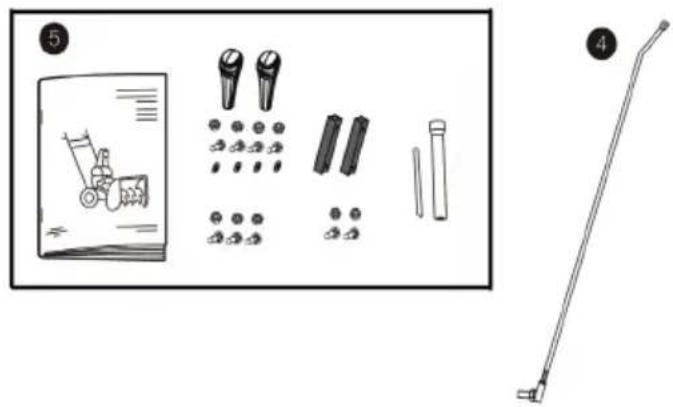

Förpackningens innehåll

1. Snöslungans huvuddel
2. Handtagspanel
3. Utkast
4. Drivstyrstång
5. Monteringssats
   a. Manual
   b. Fästbult, mutter, bricka till handtag (x4)
   c. Fästskruv, mutter för utkast (x3)
   d. Konsol för handtag (x2)
   e. Extra säkerhetsbultar (x2)
   f. Knopp (x2)

Översiktsbild

1. Deflektor
2. Utkast
3. Inmatningsskruv
4. Snäckväxel
5. Medar

6. Larvfötter

7. Bränsletank

8. LED belysning
9. Vevhandtag, utkast
   10.ON/OFFbelysning
10. Defl ektorreglage (Höjd)
11. Växelreglage
12. Reglage, drivning
13. Handtag
    15.ON/OFFvärmehandtag
14. Reglage för frikoppling
15. Reglage, inmatningsskruv
16. Tanklock (rött lock)
17. Säkerhetsnyckel
    20.Starthandtag
18. Gasreglage
    22.Startmekanism
    23.Bränslekran
    24.Avtappningsskruv motorolja
    25.Chokereglage
    26.Luftinag
19. Primerknapp
    28.Ljuddämpare
20. Oljesticka/lock (gult lock)
21. Fotpedal för nivåreglering

3. MONTERING & JUSTERING

WARNING! Var försiktig när snöslungan packas upp för att undvika skador på person eller maskin.

VIKTIGT! Innan snöslungan monteras, kontrollera att alla delar fi nns med och är oskadade. Montera inte maskinen ifall någon del är skadad.

1. Tag ur alla komponenter från paketen och ta av emballaget. Riv inte av någon etikett med instruktioner som är fastsatt på någon del av maskinen.
2. Spara allt emballage tills dess att maskinen är monterad och provkörd.

WARNING! För att undvika skador på person och maskin bör man vara 2 personer när man lyfter ur snöslungan från emballaget.

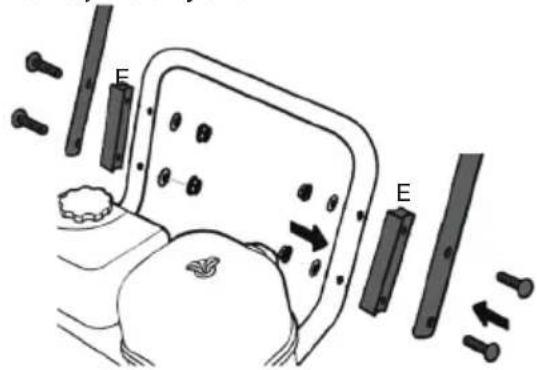

Montering av det övre handtaget

Fäst den vänstra kabeln (A) i det övre handtaget på kabeln (B) ut från växellådan, och den högra kabeln (C) i stödet D).

Fäst det övre handtaget på det nedre handtaget med medföljande fästskruv, mutter och bricka, med fästet

E) mellan de båda handtagen. Dra sedan åt med medföljande nyckel.

Montering av drivstyrstången

För in drivstyrstångens vinklade sida (H) i hålet i spaken (I) för att ansluta den till transmissionen och lås den på plats med muttern.

Fäst den andra änden på styrstångens (G) i hålet på växelspakens nedre del (F) och fäst den med stiftet (H).

Anslut den fl exibla axeln på sidan av rotatorn från instrumentbrädan och vrid den sedan åt för att fi xera den.

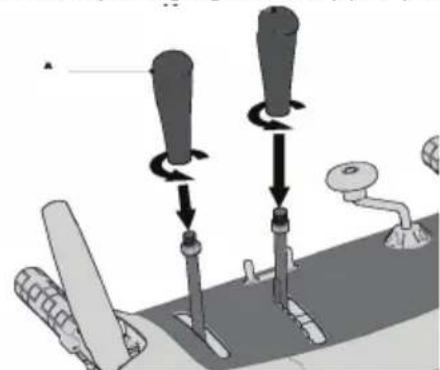

Skruva på reglagens knoppar på panelen.

Placera utkastet på fästet för detta och fäst det med de tre medföljande bultarna och muttrarna.

Lossa de båda skruvarna innan än- dan av styrkabeln monteras i defl ektorn.

Efter montering, dra åt de två skruvarna för att fi xera kabeln. Dra kabeln genom styrningen.

Pure mechanical linkage diagram without any text, numbers, or symbols

4. ANVÄNDNING

WARNING

Läs, förstå och följ alla instruktioner och varningar på maskinen och i denna manual innan du använder den.

DRIFT

Kontroller

Växelspak

Växelspaken sitter på panelen. För växelspaken till valfri position för att reglera körhastigheten. Snöslungan har 2 hastigheter för bakåtdrift och 6 hastig-

heter för framåtdrift.1 är den lägsta hastigheten och 6 är den högsta.

Positioner: R1, R2, 1, 2, 3, 4, 5, 6

Kontroll av inmatningsskruv

Kontrollen för inmatningsskruven sitter på det högra handtaget. Tryck kontrollgreppet mot handtaget för att koppla in skruvarna och börja snöröja. Släpp kontrollgreppet för att stoppa skruvarna.

Drivningskontroll

Drivningskontrollen sitter på det vänstra handtaget. Tryck kontrollgreppet mot handtaget för att koppla in hjuldrivningen. Släpp kontrollgreppet för att stoppa drivningen.

Reglage för att styra riktningen på utkastet är place- rad på snöslungans panel.

För att ändra i vilken riktning snön kastas, vrid reglaget för utkastet enligt följande:

Vrid medurs för att slunga snön åt höger.

Vrid moturs för att slunga snön åt vänster.

Utkastets defl ektor kan justeras med spaken på panelen enligt bild nedan.

Gasreglaget sitter på motorn. Det reglerar motorns varvtal och stänger av motorn om det trycks ner helt.

Säkerhetsnyckel

Vid en nödsituation, dra ut säkerhetsnyckeln för att stoppa motorn. Motorn kan ej startas om inte säkerhetsnyckeln är monterad. Säkerhetsnyckeln av vara avlägsnad ifrån snöslungan vid all justering eller underhåll på snöslungan.

Bränslekran

Bränslet levereras till motorn när bränslekranens vred är horisontellt.

Primerknapp

Används för att pumpa fram bränsle till förgasaren. Vid första uppstart eller om bränslet tagit slut ska primerknappen tryckas in upprepade gånger till motståndet i primerknappen ökar. Underlättar start vid kallt väder. (kallstart)

Chokereglaget används för att strypa lufttillförseln för att få fetare bränsle/luftblandning vid kallstart.

• För vredet åt vänster för att stänga spjället vid kallstart.
• För vredet åt höger för att öppna spjället vid drift eller vid varmstart.
  OBS! Kör inte maskinen med choken stängd när motorn är varm.

Strålkastare och handtagsvärmare

• Vänster knapp styr lampan.
• Höger knapp styr uppvärmningen av handtagen.

Rensningsverktyg

WARNING!

Rensa aldrig röret med händerna om detta är igensatt. Stäng av motorn och stå kvar bakom handtagen tills alla rörliga delar har stannat innan du rensar bort skräp.

Rensningsverktyget är fastsatt ovanpå skruvhuset med en klämma. Verktyget är utformat speciellt för rensning av utkastet.

Medar

Ha alltid medarna monterade när snöslungan används. Medarna kan justeras beroende på underlagets beskaffenhet. Ställ medarna i nedersta läget för att höja aggregatet från marken om underlaget är mycket ojämnt.

Startmekanismen

Handtaget används för att starta motorn manuellt.

Uttag för elstart

Kräver användning av en förlängningssladd för utomhusbruk med tvåpolig kontakt och en 230 V strömkälla.

OBS! Förlängningssladd medföljer ej.

WARNING!

Skruvar

När skruvarna är inkopplade roterar de och drar in snö i skruvhuset.

Utkastet

Snön som dras in i skruvhuset slungas genom utkastet

Differential och diffspärr

Används för att enklare kunna svänga med snöslungan vid snöröjning.

Hantera differentialen:

Snöslungan har en differentialdrift som gör att larvfötterna kan röra sig oberoende av varandra för smidig manövrering. Diffspärren är normalt aktiverad för maximal dragkraft men kan släppas genom att trycka in handtaget på styrets undersida på respektive sida.

Detta gör det lättare att svänga och ändra riktning. Släpp handtaget för att åter aktivera diffspärren.

OBS! Undvik att operera handtaget under kursändring, gör det före kursändringen.

Det fi nns tre larvbandspositioner för olika ändamål.

POS 1 POS 2 POS 3
Transportläge Driftläge Skrapläge
Nedre hålet: Snöslungan riktas uppåt.	Mittersta hålet: Snöslungan är horisontell och vilar mot marken.	Övre hålet: Snöslungan pressas mot marken.

Position 1, transportläge

För att använda position 1: Trampa på pedalen samtidigt som du trycker ner handtaget – maskinen är nu i transportläge.

Transportläget används för att köra fram maskinen till den plats som ska skottas. Transportläget kan även i vissa fall användas för snöskottning på ojämn mark för att minska risken att grus och småsten dras in i inmatningsskruven.

Position 2, driftläge

För att använda position 2: Trampa på pedalen och låt maskinen gå tillbaka till mittläget. Snöslungan är nu i driftläge. Detta är normalläget för att snöröjning.

Position 3, skrapläge

För att använda position 2: Trampa på pedalen samtidigt som handtaget lyfts upp. Snöslungan är nu i skrapläge. Detta läge kan till viss del skrapa bort is.

För att återgå till position 2 behöver du bara trampa på pedalen igen. När du hör ett "klick" återgår bandpositionen till position 2.

Fyll på motorolja

OBS!

För att undvika skador på snöslungan skickas den utan olja eller bensin. Motorn måste fyllas på med olja och bensin av rätt kvalitet innan motorn startas. Följande moment måste utföras innan motorn startas första gången. Försök inte att göra några av dessa moment medan motorn är igång.

OBS!

Att starta och köra snöslungan med för lite eller helt utan olja kommer att förstöra motorn. Använd endast korrekt oljetyp för att undvika skador.

För att förlänga motorns livslängd ska oljan bytas första gången efter 20 timmars drifttid.

a. Placera snöslungan på ett plant underlag. Skruva motors (gult lock), dra ut oljestickan och torka av eventuell olja med en ren trasa.
b. Fyll på olja upp till den övre nivån med olja av den rekommenderade typen (SAE30 eller motsvarande). Fyll inte på för mycket. Torka upp eventuellt oljespill.) Använd SAE 5W30 olja.

Använd SAE 0W30 olja vid temperaturer under -18 °C

c. Sätt tillbaka oljestickan och skruva fast locket.

Fylla på bensin

WARNING!

Bensin är mycket brandfarligt och största försiktighet ska iakttas vid hantering eller arbete med det. Förvaras utom räckhåll för barn.

WARNING!

Fyll på i ett välventilerat utrymme med motorn avstängd. Det får inte fi nnas några gnistkällor i utrymmet där motorn tankas eller bensin förvaras. Det är heller inte tillåtet att röka i sådana utrymmen. Undvik upprepad eller långvarig kontakt med huden och att andas in bensinångor

WARNING!

Fyll inte på så mycket att bensinen fyller även röret för att säkerställa att bränslet kan ex-pandera utan att det rinner över. Överfyll inte bränsletanken.

OBS!

Använd alltid alkylatbensin för 4-taktsmotorer eller ren, färsk blyfri 95 oktan bensin E10. Köp inte mer bränsle än att det kan användas upp inom 30 dagar. Blanda aldrig olja med bensin.

a. Rengör området runt tanklocket innan du skruvar av tanklocket (rött lock). Ta bort varningsetiketten, kontrollera bränslenivån.
b. Fyll på bränsle om bränslenivån är låg.
c. Var försiktig när du fyller på för att undvika överfyllning och bränslespill. Fyll max upp till den röda markeringen "Fuel level" i bränslepåfyllningen.
d. Torka upp bränslespill eller stänk innan motorn startas.
e. Dra åt tanklocket efter påfyllning.

Starta och stänga av motorn

WARNING!

Använd inte maskinen i stängda eller dåligt ventilerade utrymmen eftersom avgaserna innehåller giftiga ämnen. Se till att händer, fötter, hår och kläder inte kommer i närheten av rörliga delar på maskinen. Avgasröret och andra delar på maskinen blir mycket varma under användning.

OBS!

• Se till att både inmatningsskruven och drivningen är urkopplade (frisläppta).
• Motorn går inte att starta om inte den röda säkerhetsnyckeln har förts in hela vägen i låset.

Kontrollera motoroljan

OBS!

Kontrollera oljenivån innan snöslungan startas. Se avsnitt: Fyll på motorolja.

För att starta motorn

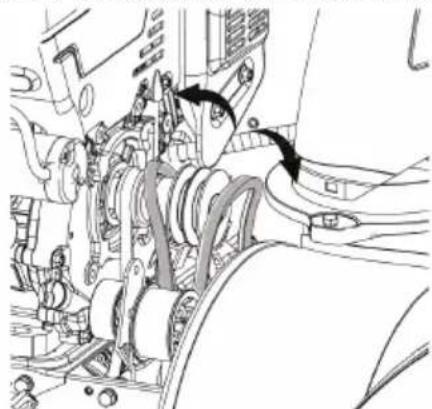

Starta motorn med elstart

Elstarten drivs med jordad 230 V växelström.

Elstarten måste alltid anslutas till ett korrekt jordat uttag för att undvika risk för elektriska stötar.

Om elsystemet i ditt hem inte jordat ska du under inga omständigheter använda denna elstart. Följ alla instruktioner noga innan du använder elstartaren.

1. Anslut förlängningssladden till uttaget på motorn. Anslut den andra änden av förlängningssladden till ett 230 V jordat uttag.
2. Öpnna bränslekranen.
3. Vrid chokereglaget till chokepositionen FULL (för start med startsnöre). OBS! Om motorn redan är varmkörd, för du chokereglaget till läget OFF istället för FULL.
4. Tryck på primern två eller tre gånger för att kallstarta motorn. Se till att du täcker ventilationshålet i mitten av primern när du trycker. OBS! Använd INTE primern för att starta om en varm motor
5. Tryck på startknappen för att starta motorn.
6. Släpp startknappen när motorn har startat.
7. När motorn har varmkörts vrider du långsamt choken till läge OFF (AV). Om motorn stannar, vrider du snabbt chokereglaget till läge FULL igen och därefter långsamt tillbaka till OFF (AV).
8. När du kopplar ifrån förlängningssladden ska du alltid koppla ur änden vid vägguttaget först och först därefter dra ut den andra änden av sladden från kontakten på snöslungan.

Starta motorn manuellt

1. Vrid chokereglaget till chokepositionen FULL (kallstart). OBS! Om motorn redan är varmkörd, för du chokereglaget till läget OFF istället för FULL.
2. Tryck på primern två eller tre gånger för att kallstarta motorn. Se till att du täcker ventilationshålet

i mitten av primern när du trycker. OBS! Använd INTE primern för att starta om en varm motor.

OBS! Ytterligare priming kan behövas om temperaturen är under -10 °C.

1. Greppa om starchandtaget och dra långsamt ut repet. När du känner att motståndet ökar när du drar, drar du lite hårdare för att dra ut repet och låter det sedan dras in.
2. Dra i starchandtaget med en fast, snabb rörelse. Släpp inte handtaget och låt det snäppa tillbaka. Håll med fast grepp om starchandtaget och låt det rekylera längsamt.
3. När motorn har gått en liten stund vrider du långsamt chokereglaget till läget OFF (AV). Om motorn stannar, vrider du snabbt chokereglaget till läge FULL igen och därefter långsamt till läge OFF (AV).

OBS! Låt motorn varmköras i några minuter efter start. Motorn kommer inte upp in full effekt förrän den har nätt upp till arbetstemperatur.

Stänga av motorn

Kör motorn i några minuter innan du stänger av den så att eventuell fukt i motorn torkar.

Gör så här för att förhindra att startmotorn fryser:

1. För gasreglaget till läge STOP.
2. Dra ut säkerhetsnyckeln och förvara den på en säker plats.
3. Stäng av bränslekranen.
4. Ta bort all snö och fukt som samlats runt motorn och kontrollpanelen

Rengöra motorn om den överfl ödats

OBS!

Om motorn inte startar efter att den fl ödats kan motorn ha fått för mycket bränsle. Följ stegen nedan:

a. För gasreglaget till läge STOP för att stänga av motorn.
b. Tag ut säkerhetsnyckeln.
c. Skruva loss tändstiftet, torka av det och återinstallera det.
d. Skruva i tändstiftet försiktigt för hand de första varven för att undvika att gångorna skadas. När tändstiftet har skruvats i så det när brickan, drag åt 1/8 till 1/4 varv med en tändstiftsnyckel för att komprimera brickan.

Rensningsverktyg för utkastet

Rensningsverktyget sitter praktiskt ovanpå skruvhuset med en klämma. Om utkastet skulle sättas igen av snö och is under drift, gör du på följande sätt för att på ett säkert sätt rensa utkastet och öppningen:

1. Släpp både kontrollerna för inmatningsskruven och för drivningen.
2. Stäng av motorn genom att dra ut säkerhetsnyckeln.

3. Lossa rensningsverktyget från klämman baktill på skruvhuset. WARNING! Ljuddämparen, motorn och de omgivande områdena blir mycket varma och kan orsaka en brännskada. Ta inte på dem.

4. Använd den spadformade änden på rensningsverktyget för att ta bort och skopa upp eventuell snö och is som har fastnat/bildats i eller nära utkastet.

5. Sätt fast resningsverktyget i klämman baktill på skruvhuset igen. Sätt därefter i säkerhetsnyckeln och starta snöslungans motor.
6. När du står bakom snöslungan (förarposition), startar du inmatningsskruven några sekunder för att kasta ut eventuell kvarvarande snö och is som finns i utkastet.

Snöröjning

WARNING!

Följ alltid säkerhetsanvisningarna när du använder snöslungan. Läs igenom säkerhetsanvisningarna i denna bruksanvisning innan du använder snöslungan.

VIKTIGT!

Snöslungan får endast användas på underlag med tillräcklig stabilitet. Gräver snöslungan ner sig fi nns risk att material såsom grus, sten och andra orenheter kommer in i inmatningsskruven och slungas ut genom utkastet vilket kan orsaka skador på maskinen och/eller omgivningen.

WARNING! RISK FÖR FLYGANDE FÖREMÅL.

• Rikta inte utkastet mot människor, fordon och byggnader. Justera snöutkastningen med reglagen innan snöröjning.
• Stanna omedelbart om inmatningsskruven tar upp främmande föremål.
• Stanna omedelbart och stäng av motorn om du upptäcker ett fel på maskinen
• Blir skruvhuset igensatt med snö ska maskinen stängas av och rengöras.

OBS!

• Släpp reglaget för drivning innan växling, annars kan växellådan skadas.
• Reglagen för drivning och inmatningsskruven ska alltid vara helt nertryckta eller helt uppsläppta. Om de trycks ner halvvägs ökar slitaget.

• Blöt snö fastnar lätt i skruvhuset och utkastet. Försök inte att röja för mycket snö åt gången, arbeta systematiskt med mindre bredd och anpassa hastigheten och höjden efter snöförhållanden

• Starta motorn och låt den bli varm.

• Ställ in önskat höjdläge på snöslungan. Normalt används position 2, driftläge.

• Med gasreglaget i läge "Fast" (kaninsymbol) för du växelspaken till en av de sex framväxelpositionerna (F) eller någon av de två backpositionerna (R). Välj en hastighet som passar för snöförhållandena och en arbetstakt som du känner dig bekväm med. OBS! När du ska välja en körhastighet rekommenderar vi att du börjar med en lägre hastighet och använder denna tills du känner att du har full kontroll på hur man använder snöslungan.

• Reglera kastriktningen med veven och kastlängden med defl ektorreglaget.

• Starta inmatningsskruvens rotation genom att trycka ner reglaget för inmatningsskruven.

• Starta därefter framdrivningen genom att trycka ner reglaget för drivningen.
• För att enklare styra snöslungan, tryck in reglaget för frikopplingen och byt riktning. Släpp sedan reglaget igen och kör rakt fram.
• Anpassa snöslungans hastighet efter den mängd snö som ska röjas bort.

Tryck och håll först inne handtaget för inmatningsskruven och tryck sedan ned handtaget för drivningen. Du kan nu släppa handtaget för inmatningsskruven som är aktiverad så länge handtaget för drivningen är intryckt.

När handtaget för drivningen släpps upp, släpper även handtaget för inmatningsskruven och skruven stannar.

OBS! Reglaget för inmatningsskruven och reglaget för drivningen ska alltid hållas inne helt vid användning. Om de bara trycks in halvvägs slirar kopplingarna och remmar och friktionshjul slits ut i förtid.

Avsluta snöröjning

WARNING! RISK FÖR SKÄRSKADA. STÄNG ALLTID AV MASKINEN HELT INNAN RENGÖRING. STOPPA ALDRIG IN HÄNDERNA I UTKASTET NÄR MASKINEN ÄR INGÅNG.

a. Släpp reglaget för drivningen och inmatningsskruven.
b. Ställ växelreglaget på 1.
c. Om det fi nns snö kvar runt inmatningsskruven (7) så tryck ner reglaget för inmatningsskruven tills snöresterna är borta.
d. Tag ur säkerhetsnyckeln
e. Stäng bränslekranen.
f. Se till att snöslungan står i position 2, driftläge, så att medarna ligger an mot underlaget.
g. Ta bort snörester från maskinen med en borste och rensningsverktyget.

VIKTIGT:

Flytta aldrig växelspaken (byte av hastighet och kör- riktning) utan att först släppa greppet för drivningen och snöslungan har stannat helt. Om du växlar utan att göra detta kommer snöslungans drivsystem att slitas ut i förtid.

5. FÖRVARING OCH UNDERHÅLL

Förbereda snöslungan för långtidsförvaring

• Om möjligt, förvara snöslungan övertäckt i ett uppvärmt utrymme.
• Efter användning, putsa noggrannt av all snö och is.
• Kontrollera att utkastet inte är igensatt.

Förbereda motorn:

WARNING! Ljuddämparen, motorn och de omgivande områdena blir mycket varma och kan orsaka en brännskada. Ta inte på dem.

WARNING!

Förvara aldrig snöslungan inomhus med bränsle i tanken eller i utrymmen med dålig ventilation där bränsleångor kan komma i kontakt med öppen låga, gnistor eller lågan från en brännare, som på en ugn, varmvattenberedare, torktumlare eller gasbrännare.

OBS! Det är viktigt att förhindra att gummirester ansamlas i viktiga bränslesystemdelar i motorn, som förgasaren, bränslefi ltret, bränsleslangen eller i tan- ken under lagringen.

FÖRSIKTIGHET! Bränslen med inblandning av alkohol (gasol eller användning av etanol eller metanol) kan tillföra fukt, vilket resulterar i avskiljning och till att det bildas syror under lagring. Sur gas kan skada motorns bränslesystem under lagringen av snöslungan.

För att undvika motorproblem bör bränslesystemet tömmas före förvaring i 30 dagar eller mer. Följ anvisningarna nedan för att förbereda din snöslunga för lagring:

WARNING!

Töm ut bränslet i godkända dunkar/behållare utomhus. Se till att det inte fi nns någon öppen låga i närheten. Se till att motorn är sval när du tömmer ut bränslet. Rök inte. Bränsle som fi nns i motorn vid varmt väder försämras och kommer att leda till allvarliga startproblem.

1. Töm förgasaren och bränsletanken HELT på bränsle för att förhindra att gummiavlagringar bildas på dessa delar och skadar motorn.
2. Låt motorn vara igång tills bränsletanken är tom och motorn stannar av bränslebrist.
3. Töm förgasaren genom att trycka uppåt på skålavloppet som fi nns under förgasarlocket.

WARNING: Töm inte förgasaren om du använder bränslestabilisator. Använd aldrig motor- eller för-gasarrengöringsprodukter i bränsletanken eftersom detta kan leda till permanenta skador.

OBS! Bränslestabilisatorer är ett acceptabelt alternativ för att minimera bildande av gummiavlagringar i bränslet under lagring. Tillsätt stabilisator till bensinen i bränsletanken eller dunken. Följ alltid blandningsförhållandet som anges på stabilisatorbehållaren. Låt motorn gå i minst 10 minuter efter att du har tillsatt stabilisatorn så att den när fram till förgasaren. Töm inte förgasaren om du använder bränslestabilisator.

1. Skruva loss tändstiftet och häll cirka en matsked motorolja genom hålet för tändstiftet och ner i cylindern. Täck över tändstiftshålet med en trasa och kör igång startmotorn fl era gånger för att fördela oljan. Byt tändstift.

Förbereda snöslungan:

1. Vid förvaring av snöslungan i ett oventilerat utrymme eller ett plåtskjul är det viktigt att rostskydda utrustningen med hjälp av en lätt olja eller silikon. Applicera olja på utrustningen, speciellt på eventuella kedjor, fjädrar, lager och kablar.

2. Torka bort all smuts som fi nns utvändigt på motorn och utrustningen.

3. Följ smörjningsrekommendationerna i avsnittet Underhåll i denna manual.
4. Förvara maskinen i ett rent och torrt utrymme.

Återtagning i bruk efter förvaring

Utför åtgärder före användning och fyll på färsk bensin. OBS! Snöslungan kan ryka lite när den startar upp efter långtidförvaring. Detta är normalt.

Underhåll

WARNING! RISK FÖR BRÄNN- OCH

KLÄMSKADOR. STÄNG AV MOTORN OCH TA BORT TÄNDHATTEN INNAN UNDERHÅLL UTFÖRS PÅ MASKINENS VARMA, RÖRLIGA OCH SKÄRANDE DELAR.

OBS! Operatören får endast utföra underhåll. Repara- tioner ska utföras av en auktoriserad serviceverkstad.

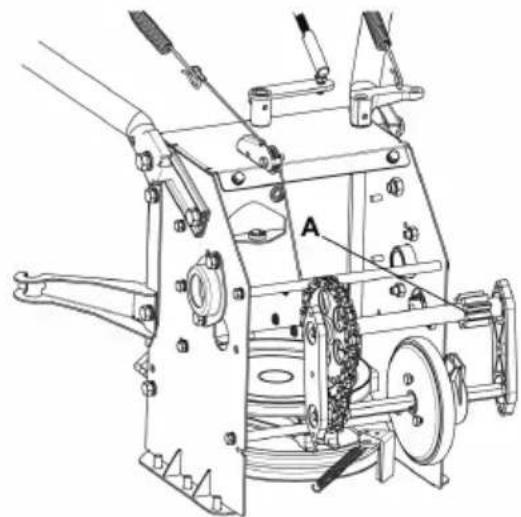

Underhållsschema

Maskinen ska inspekteras och servas regelbundet med följande intervall.

VIKTIGT: Undvik att spilla olja på gummifriktionshjulen och drivplattan i aluminium.

En gång per säsong bör du smörja veven med mo- lybdenfett

	EFTER FÖRSTA 20 DRIFTTIMMARNA	INFÖR VARJE ANVÄNDNING	VAR 50:E DRIFTTIMME	INFÖR VARJE SÄSONG	INFÖR LÅNGTIDS-FÖRVARING
Motorolja Byt Kontroll Byt - Byt
Bränsletankens fi Iter - - - Rengör
Tändstift - - - Byt -
Drivremmar	-	-	Kontroll/jus-tering	Kontroll/jus-tering	-
Kedjor	-	-	-	Smörj	Kontroll/smörj
Larvfötter	-	-	Justering	Kontroll/jus-tering	-
Inmatningsskruv	-	Kontroll	-	-	Kontroll
Utkast, deflektor	-	Kontroll	-	-	Kontroll
Skruvar, muttrar, sprintar, vajrar och reglage	-	Kontroll	Spänn/säkra	-	Spänn/säkra
Smörjpunkter	-	-	-	-	Smörj
Målade ytor	- - - -	Laga skador

Smörjning

Växelaxel

Växelaxeln (sexkantig) ska smörjas minst en gång per säsong eller efter var 25:e drifttimme.

1. Ta bort det nedre ramskyddet genom att lossa de båda skruvarna som håller skyddet på plats.
2. Applicera ett tunt skikt med universalfett på sexkantsaxeln.

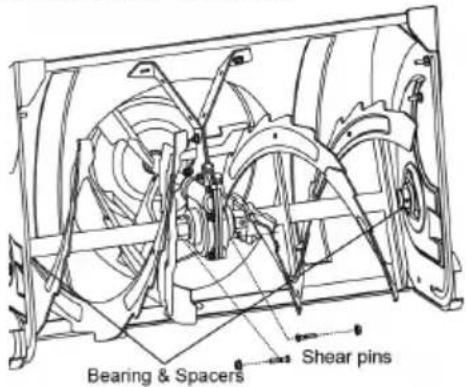

Inmatningsskruvens axel

Minst en gång per säsong ska du ta bort brytpinnarna till skruvaxeln. Spraya molybdensmörjmedel inuti axeln, runt distanserna. Smörj även fl änslagren i vardera änden av axeln.

Skruvväxellådan har fyllts med fett och förseglats på fabriken. Om snäckväxeln av någon anledning demonteras, töm den på allt gammalt fett och fyll sedan den igen med 55 gram nytt molybdenfett.

OBS! Fyll inte på för mycket fett i växellådan. Det kan orsaka skador på packningarna. Se till att ventilationspluggen är fri från fett för att minska trycket.

Skrapstål och medar

Skrapstålet och medarna på snöslungans undersida utsätts för slitage. De bör kontrolleras med jämna mellanrum och bytas ut vid behov.

Så tar du bort medarna:

1. Ta bort de fyra fästskruvarna och sexkantsmuttrarna med vilka medarna är fästa på snöslungan.
2. Montera de nya medarna med hjälp av de fyra fästskruvarna (två på varje sida) och sexkantsmuttrarna.

1. Ta bort fästskruvarna och sexkantsmuttrarna med vilka skrapstålet är monterat på utkastarhuset.
2. Montera det nya skrapstålet. Skruvhuvudena ska sitta på insidan av utkastarhuset. Dra åt skruvarna och muttrarna ordentligt.

Gör så här för att ta bort och byta skruvens rem på din snöslunga:

1. Ta bort remskyddet på motorns framsida genom

att ta bort de båda självgängande skruvarna.

OBS! Töm snöslungan på bensin eller lägg plast under bensinlocket.

1. Vrid snöslungan försiktigt uppåt och framåt så att den ligger på skruvhuset. Ta bort ramskyddet från undersidan på snöslungan genom att ta bort de fyra självdragande skruvarna som skyddet är fastsatt med.

1. Rulla av skruvremmen från motorremskivan.

1. Lossa och ta bort axelskruven som håller remmen på plats. Lossa stödfästets fjäder från ramen.

1. Ta bort remmen från skruvens remskiva och lägg på remmen mellan stödfästet och skruvens remskiva. Montera skruvremmen igen genom att utföra stegen ovan i omvänd ordning.

OBS! Glöm inte att installera snäckväxelns axel och sätta fast fjädern i ramen efter att du har installerat den nya skruvremmen.

Inmatningsskruv

Skruven är fastsatt på spiralaxeln med två brytpinnar och saxsprintar. Om skruven slår i ett främmande föremål eller is hårt, är snöslungen konstruerad så att brytpinnarna kan gå av.

Om skruvarna inte vrids runt kontrollerar du att brytpinnarna inte har gått av. Ett set med reservbrytpinnar medföljer snöslungan. När du byter ut brytpinnarna ska du spraya lite smörjolja på axeln innan du sätter i de nya brytpinnarna.

Byte av drivremmarna

Gör så här för att ta bort och byta drivremmarna på din snöslunga:

1. Ta bort remskyddet på motorns framsida genom att ta bort de båda själgängande skruvarna.

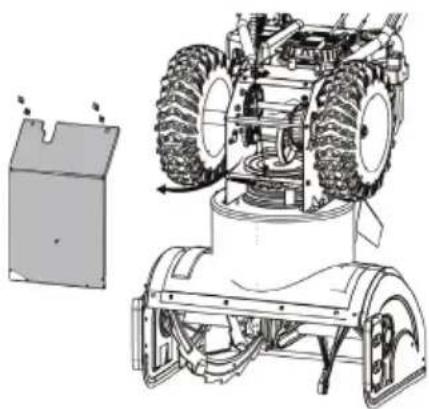

1. Vrid snöslungan försiktigt uppåt och framåt så att den ligger på skruvhuset. Ta bort ramskyddet från undersidan på snöslungan genom att ta bort de fyra självdragande skruvarna som skyddet är fastsatt med.

1. Ta tag om frihjulsskivan och sväng denna åt höger. Rulla av skruvremmen från motorremskivan. Lyft av drivremmen från motorremskivan.

1. Lyft av drivremmen från remskivorna.

1. Byt remmarna genom att utföra stegen ovan i omvänd ordning.

Borttagning av friktionshjul

Om snöslungan inte har någon drivning med drivningskontrollen inkopplad och en justering av drivningskontrollkabeln inte löser problemet, kan friktionshjulet behöva bytas ut. Följ instruktionerna nedan.

1. Släpp spänningen på larvbanden.
2. Undersök friktionshjulen för att se om de är slitna eller har sprickor. Byt ut hjulen vid behov.
3. För växelspaken till den tredje positionen, Framåt (F3).

• Töm snöslungan på bensin.
- Vrid snöslungan försiktigt uppåt och framåt så att den ligger på skruvhuset
3. Ta bort ramskyddet från undersidan på snöslungan genom att ta bort de fyra självdragande skruvarna som skyddet är fastsatt med.
4. Ta bort vänster och höger hjul/larvfötter genom att ta bort snäppkopplingarna på sidan av hjulen.

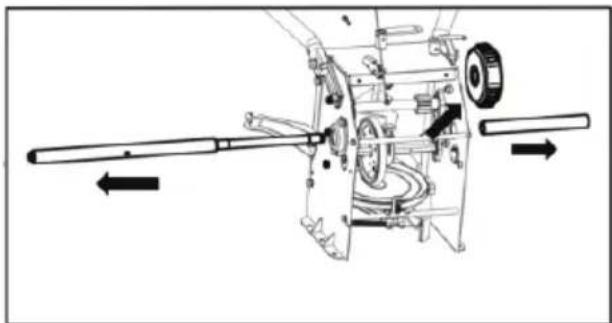

1. Dra ut den långa och den korta drivaxeln och ta bort differentialen.

1. Dra av sexkantsaxeln med kraft och ta bort sexkantsaxeln och övergångsaxeln.

1. Skjut på det kompletta friktionshjulet på sexkantsaxeln och utför stegen ovan i omvänd ordning för att montera komponenterna.

1. Se till att snöslungan står plant (i våg) i 10 minuter innan kontroll.
2. Skruva av oljelocket från oljepåfyllningsröret och torka av oljemätstickan.

1. Skruva på oljelocket på oljepåfyllningsröret. Dra åt skruvarna och muttrarna ordentligt.
2. Skruva av och ta bort oljelocket från oljepåfyllningsröret igen. Läs av oljenivån. Om oljenivån på oljemätstickan är under "LOW"-strecket, fyller du på olja tills nivån är i höjd med "HIGH"-strecket.

1. Skruva på oljelocket på oljepåfyllningsröret. Dra åt skruvarna och muttrarna ordentligt.
2. Torka upp eventuellt oljespill.

Byte av motoroljan

För att undvika skador på motorn är det viktigt att:

• Alltid kontrollera oljenivån innan du använder snöslungan och varje gång de fem första gångerna du använder den.
• Byt olja efter de första två driftimmarna och var 25:e drifttimme efter det.

• Motorn ska fortfarande vara varm. Låt maskinen stå i 10 minuter efter att den varit helt varmkörd.

• Lokalisera oljeavtappningspluggen.

• Se till att bensinlocket sitter på och är ordentligt åtdraget.

• Rengör området runt oljeavtappningspluggen.

• Placera en godkänd behållare för oljeåtervinning under avtappningspluggen.
• Ta bort oljeavtappningspluggen och töm ut oljan. OBS! Använd olja måste lämnas in på en miljöstation som tar hand om använd olja.
• Installera oljeavtappningspluggen och dra åt den ordentligt.
• Fyll på rekommenderad olja i motorn. Motorns oljekapacitet är 1,1 liter.
• Torka upp eventuellt oljespill.

Kontrollera tändstiftet

Kontrollera tändstiftet varje år eller efter var 100:e drifttimme

1. Rengör området runt tändstiftet.
2. Skruva loss och inspektera tändstiftet.
3. Byt tändstiftet om porslinet är sprucket eller om det fi nns gropar i elektroderna, de är brända eller har avlagringar.
4. Kontrollera elektrodgapet med ett bladmätt och ställ in gapet på 0,7 – 0,8 mm vid behov.

1. Installera tändstiftet igen och dra åt det ordentligt.

OBS! Tändstiftet som du byter till måste vara ett resistortändstift. Kontakta distributören eller den lokala återförsäljaren för att beställa eller köpa ett nytt tändstift.

Förgasare

Om du misstänker att förgasaren behöver justeras, kontakta distributören eller den lokala agenten. Motorprestandan ska inte påverkas på höjder upp till 2000 meter. För användning på högre höjd över havet, kontakta distributören eller den lokala agenten.

Motorvarvtal

WARNING: Undvik allvarliga skador eller dödsfall.

Modifi era inte motorn på något sätt. Manipulering av förgasarinställningen kan få till följd att motorn skenar och göra att snöslungan kan köras i hastigheter där säkerheten inte längre kan garanteras. Manipulera aldrig förgasarens fabriksinställningar. Att köra motorn snabbare än den fabriksinställda hastigheten är farligt.

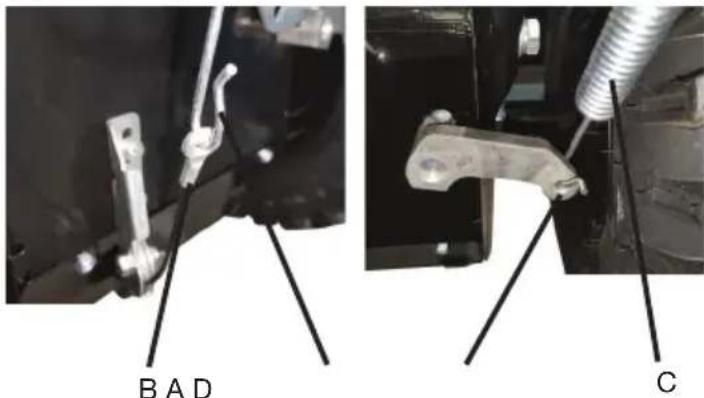

Justering av manövervajer

Efter en längre tids användning eller om remmarna har justerats eller bytts ut, måste även manövervaj-rarna justeras.

1. Lyft snöslungan framåt så att den vilar på skruvhuset.

2. Tryck kabeln genom fjädern så att den gängade delen exponeras.

3. Håll i den gängade delen och skruva upp eller ner muttern på gängorna tills rätt inställning har erhållits.
4. Dra vajern genom fjädern igen. Haka fast vajern i kopplingshandtagets övre del. Inställningen ska vara densamma på båda sidor.

Avständet mellan medarna och marken kan justeras.

- För att avlägsna snön närmare marken på slätt underlag skruvar du upp medarna högre på skruvhuset. - Använd mittläget eller det nedersta läget om området som ska snöröjas är ojämnt, t.ex. en grusad uppfart.

Så justerar du medarna:

1. Lossa de fyra sexkantsmuttrarna (två på varje sida) samt fästskruvarna. Flytta medarna till önskad position.
2. Se till att hela undersidan på meden ligger an mot underlaget för att undvika ojämnt slitage på medarna.
3. Dra åt muttrarna och skruvarna ordentligt.

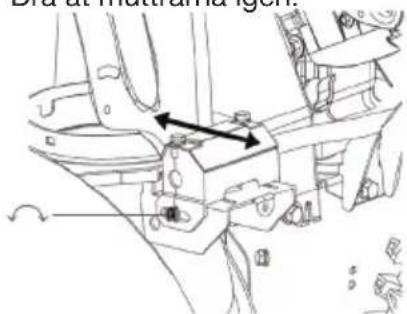

Om spiralen längst ned på utkastets riktningsreglage inte är helt linjerad med utkastet kan utkastets fäste justeras. För att göra detta:

1. Lossa de två muttrarna som håller fast utkastets fästen och fl ytta skruvarna något.
2. Dra åt muttrarna igen.

1. För att kontrollera larvfötternas spänning, tryck på larvbandet mellan de nedre hjulen enligt bilden. Larvbandet får inte vara så hårt spänt att det inte går att trycka in och det får ej vara så löst att det tar i något.

1. Vid behov av justering. Lossa bägge låsmuttrarna (B).
2. Justera larvbandets spänning med muttrarna (A). Se till att få likvärdig spänning på bägge larvban- den.
3. Spänn de bägge låsmuttrarna (B)
4. Efter justering, rulla snöslungan fram och tillbaka ett par meter och kontrollera åter spänningen. Justera mer vid behov.

Transport

Lastning på en trailer ska utföras på ett plant och hart underlag. Använd en ramp som tål både snöslungan och operatörens vikt. Rampen ska vara så pass lång att sluttningen inte överstiger 15°, se tabell nedan.

Tips! Demontera utkastet om snöslungan inte får plats eller skymmer förarens sikt.

1. Lyft inmatningsskruven till det högsta läget.
2. Start motorn och dra snöslungan baklänges på rampen och upp på transportfordonet.

1. Stäng av motorn och vrid bränslekranen till OFF. Detta minskar risken för bränsleläckage.
2. Säkra snöslungan med rep eller remmar. OBS! Dra inga remmar runt kontroller och spakar så att de kan gå sönder. Spänn inte så hårt att några delar på maskinen kan gå sönder.
3. Sänk medarna till golvet.

Felsökningschema

Motorn startar inte

FEL ORSAK ÅTGÄRD

Tändstiftet tänder inte.	Säkerhetsnyckel ej isatt korrekt Sätt i säkerhetsnyckel
	Tändstiftet Byt ut
	Tändstiftet är inte korrekt monterad Kontrollera
	Tändspole trasig Byt ut
	För lite olja Fyll på olja
Ingen bensin i förgasaren.	Inget bränsle Fyll på bränsle
	Bränslekranen avstängt. Öppna
	läckage/stopp i bränsleslangen Rengör eller byt.
	Stopp i bränsleslangen fi Iter. Rengör eller byt.
Ingen bensin kommer fram till motorn.	Stopp i förgasaren.

Problem med motor/drivning

FEL
ORSAK ÅTGÄRD

Motorn stannar/hackar under drift	Smutsigt bränslefi lter/vit rök	Rengör/byt fi lter
	Felinställd förgasare	Kontakta närmsta varuhus
Motorn startar inte	Säkring har gått	Byt
	Spak för drivning intryckt	Släpp spaken
Kör inte framåt/bakåt	Vajer trasig	Byt vajer
	Drivremmen defekt	Byt drivrem
	Växeln defekt	Kontakta närmsta varuhus
	Felinställt växelreglage	Justera växelreglaget

Problem med snöröjning

FEL
ORSAK ÅTGÄRD

Ingen snö kastas ut	Stopp i utkastet	Rensa
Inmatningsskruven tar inte upp snö	Inmatningsskruven snötäckt	Rensa
Inmatningsskruven roterar inte	Brytpinnar knäckta	Byt
	Drivremmen till skruven är defekt	Byt
Snön kastas inte ut jämnt	Motor är överbelastad	Justera hastigheten
	Brytpinnar knäckta	Byt
Skruven fastnar i snö	Fel höjd på skruvhuset	Justera höjden
	Brytpinnar knäckta	Byt
Skruven tar i marken	Fel höjd på skruvhuset	Justera höjden

El-avfall

Förbrukade elektriska och elektroniska

produkter, däribland alla typer av batterier, ska

lämnas till avsett insamlingsställe för återvinning.

(Enligt direktiv 2012/19/EU och 2006/66/EC).

OVERSETTING AV ORIGINAL BRUKSANVISNING

SN∅FRESER

CST 7178

INNHOLD

1. SIKKERHET
2. FAKTA OM PRODUKTET
3. MONTERING OG JUSTERING
4. BRUK
5. OPPBEVARING OG VEDLIKEHOLD

6. FEILS∅KING

7. SIKKERHET

Starte motoren med elstart

1. Rull av skruereimen fra motorreimskiven.

Motorens omdrejningstal
