BRUKSANVISNING EUN7ND18S ELECTROLUX

SV Bruksanvisning | Frysskåp 34

INSTALLATION / ASENNUS / INSTALLASJON / INSTALLATION

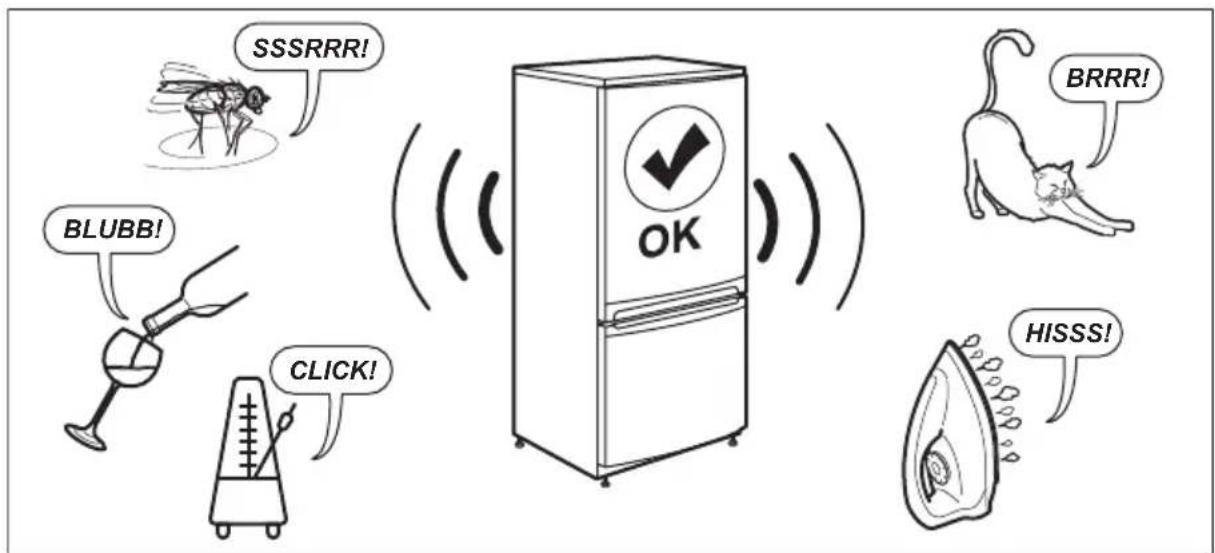

LYDE / ÄÄNIÄ / LYDER / LJUD

Alarmen deaktiveres, när lågen lukkes.

Fare for personskade eller skade på produktet.

Fryserrommet er frostfritt. Det er ingen oppbygging av frost på de indre veggene eller på maten när produktet er i bruk.

Välkommen till Electrolux! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 34
2. SÄKERHETSINSTRUKTIONER.... 36
3. KONTROLLPANEL.... 38
4. DAGLIG ANVÄNDNING....39
5. RÅD OCH TIPS....40
6. UNDERHÅLL OCH RENGÖRING.... 40
7. FELSÖKNING....41
8. TEKNISKA DATA....43
9. INFORMATION FÖR TESTINSTITUT 43
10. MILJÖSKYDD.... 43

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn mellan 3 och 8 år och personer med väldigt svåra och komplexa funktionsnedsättningar får fylla på och tömma maskinen,

förutsatt att de har fått rätt instruktioner. Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska hållas under uppsikt så att de inte leker med produkten.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för förvaring av mat och dryck.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• För att undvika kontaminering av livsmedel respektera följande instruktioner:

– låt inte dörren vara öppen längre stunder,
– rengör regelbundet ytor som kan komma i kontakt med mat samt åtkomliga dräneringssystem,

• WARNING! Se till att ventilationsöppningarna i maskinens hölje eller inbyggda struktur inte blockeras.
• WARNING! Använd inga mekaniska verktyg eller andra medel för att påskynda upptiningsprocessen utöver de som rekommenderas av tillverkaren.
• WARNING! Var noga med att inte skada kylkretsen.
• WARNING! Använd inga elektriska produkter inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.
• Använd inte vattenspray och ånga för att rengöra produkten.

• Rengör produkten med en våt mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte slipande produkter, repande rengöringstussar, lösningsmedel eller metallföremål.

• När produkten är tom under en längre tid ska den stängas av, avfrostas, rengöras, torkas och dörren ska lämnas öppen för att förhindra att mögel utvecklas i produkten.

• Förvara inte explosiva ämnen som t.ex. sprayburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Av säkerhetsskäl, använd inte produkten innan den installeras i den inbyggda strukturen.
• Följ de separata instruktionerna för installation av produkten och omhängning av dörren som finns på vår webbplats.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Säkerställ att luft kan cirkulera runt produkten.
• Vid första installationen, eller om dörren har hängts om, vänta minst 4 timmar innan du ansluter produkten till nätspänning. Detta för att oljan ska rinna tillbaka i kompressorn.
• Innan du utför något underhåll på produkten (t ex hänger om dörren), dra ur stickkontakten från vägguttaget.
• Installera inte produkten i närheten av element eller spisar, ugnar eller hållar, såvida inte annat anges i installationsanvisningarna.
• Produkten får inte utsättas för regn.
• Installera inte produkten där den kan utsättas för direkt solljus.

• Installera inte produkten på platser som är mycket fuktiga eller kalla.

• När du flyttar produkten ska du lyfta den i framkanten för att undvika att repa golvet.

• Skydda golvet från repor när du hänger om dörren.
• En påse med torkmedel medföljer produkten. Detta är ingen leksak. Det är inget man kan äta. Kassera det omedelbart.

2.2 Elanslutning

WARNING!

Risk för brand och elektriska stötar.

WARNING!

När du sätter in din produkt, se till att elsladden inte kommer under produkten eller skadas.

WARNING!

Använd inte grenuttag eller förlängningskablar.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Produkten måste jordas.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Om nätspänningsmatningen inte är jordad, anslut produkten till en separat jordning enligt gällande bestämmelser. Rådfråga en kvalificerad elektriker för att göra detta.
• Se till att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln och kompressorn). Kontakta det auktoriserade servicecentret eller en

elektriker för att byta de elektriska komponenterna.

• Nätkabeln måste alltid vara under elkontakten.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

Produkten innehåller brandfarlig gas, isobutan (R600a), en naturgas med hög miljökompatibilitet. Var försiktig så att du inte skadar kylkretsen som innehåller isobutan.

• Ändra inte produktens specifikationer.
• All användning av den inbyggda produkten för separat funktion är strängt förbjuden.
• Denna produkt är avsedd att användas vid omgivande temperatur från 10°C till 38°C. Angivet temperaturintervall garanterar att produkten fungerar korrekt.
• Placera inte elektriska produkter (t.ex. glassmaskiner) i produkten såvida de inte anges av tillverkaren.
• Om kylkretsen skadas, så se till att inga flammor eller antändningskällor förekommer i rummet. Ventilera rummet.
• Låt inte heta föremål vidröra plastdelarna i produkten.
• Lägg inte läskedrycker i frysfacet. Detta skapar tryck i dryckesbehållaren.
• Förvara inte brandfarliga gaser och vätskor i produkten.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.
• Se till att aldrig avlägsna eller vidröra föremål från frysfacket med våta eller fuktiga händer.

• Frys inte mat på nytt om den har tinats.

• Följ förvaringsanvisningarna på förpackningen till den frysta maten.

• Lägg maten i påse eller förvaringsburk innan du lägger det i frysfacet.
• Låt inte matvaror komma i kontakt med produktens invändiga komponenter.

2.4 Underhåll och rengöring

WARNING!

Risk för personskador eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget innan underhåll.
• Denna produkt innehåller kolväten i kylaggregatet. Endast behöriga personer får utföra underhåll och påfyllning av enheten.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• Observera att reparationer som utförs själv eller på ett icke fackmannamässigt sätt kan få säkerhetsmässiga konsekvenser och kan upphäva garantin.
• Följande reservdelar kommer att finnas tillgängliga i minst 7 år efter att modellen har slutat att tillverkas: termostater, temperaturgivare, kretskort, ljuskällor, dörrhandtag, dörrgångjärn, plåtar och korgar. Tätningslister till dörren kommer att finnas tillgängliga i 10 år efter att modellen har slutat att tillverkas. Det kan hända att de finns tillgängliga under längre tid i ditt land. För ytterligare information, besök vår webbplats.
• Observera att vissa av dessa reservdelar endast är tillgängliga för professionella reparatörer och att inte alla reservdelar är relevanta för alla modeller.

2.6 Avfallshantering

WARNING!

Risk för personskador eller kvävning föreligger.

• Koppla loss produkten från eluttaget.

• Klipp av strömkabeln och kassera den.

• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.

• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.

- Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

3. KONTROLLPANEL

1. Knapp för frysfack Produktens PÅ/AV-knapp
2. Temperaturindikatorer för frys
3. Extra Freeze-knapp
4. Extra Freeze-indikator

3.1 Avstängning

Sätta på

1. Sätt i stickkontakten i eluttaget.
2. Tryck och håll in enhetens På/Av-knapp.
   Temperaturindikatorerna visar den inställda standardtemperaturen.

Avstängning

1. Tryck och håll in enhetens På/Av-knapp. Temperaturindikatorerna släcks.

2. Koppla bort produkten från eluttaget.

3.2 Temperaturreglering

Det går inte att ställa in temperaturen närExtra Freeze-funktionen är på.

Ställ in produktens temperatur genom att trycka på knappen för frysfacet.

Temperaturindikatorerna visar den inställda temperaturnivån.

Temperaturintervallet kan variera mellan -15°C till -24°C (rekommenderas -18°C).

ECO-ECOindikatorn tänds när den rekommenderade temperaturen är inställd.

Den inställda temperaturen uppnås inom 24 t.

Efter ett strömavbrott återställer produkten de inställda temperaturerna.

3.3 Extra Freeze -funktion

Extra Freeze-funktionen används för att förhandsfrysa och snabbfrysa i en följd i frysfacet. Den här funktionen påskyndar infrysningen av färsk mat och skyddar mat som redan förvaras mot uppvärmning.

För att frysa in färska livsmedel, aktivera Extra Freeze -funktionen minst 24 t innan du lägger in mat i enheten.

För att aktivera Extra Freeze-funktionen trycker du på Extra Freeze-knappen. Extra Freeze-indikatorn tänds.

Den här funktonen upphör efter maximalt 52 t.

Det går att inaktivera funktionen genom att trycka på knappen för frysfacet. Extra Freeze -indikatorn slocknar

3.4 Larm för hög temperatur

När temperaturen ökar i frysfacket (t.ex. på grund av ett tidigare strömavbrott) och tredje och femte frysens temperaturindikatorer och ett larm hörs.

Tryck på valfri knapp för att inaktivera larmet 1t. Ljudet stängs av. Den första, tredje och

femte temperaturindikatorerna för frysen tända under 5 sek innan frystemperaturen visas igen.

Larmet startar 1 t om en timme efter inaktiveringen tills de normala förhållandena har återställts.

Om du inte trycker på någon knapp stängs ljudet av efter cirka en timme. 1 t.

3.5 Larm för öppen dörr

Om kylskåpsdörren lämnas öppen i cirka 5 minuter blinkar 80 sek, kylens temperaturindikatorer och ett larm hörs.

Tryck på valfri knapp för att stänga av ljudet Larmet stängs av efter 1 t.

Larmet avaktiveras när dörren har stängts.

4. DAGLIG ANVÄNDNING

4.1 Ta bort lädorna

WARNING!

De två övre facken har roterande luckor med fasta glashyllor. Ta inte bort dem eftersom du kan skada dem.

Gör så här för att ta bort en läda från ett fack:

1. Dra ut lådan helt.
2. När du har kommit till slutet av skenorna ska du lyfta lådan något framtill och ta bort den.

Följ stegen ovan i omvänd ordning för att sätta tillbaka lädan igen.

4.2 Frysa färsk mat

Frysfacket är lämpligt för infrysning av färska matvaror och långvarig förvaring av frysta och djupfrysta matvaror.

Aktivera Extra Freeze-funktionen åtminstone 24 t innan matvarorna, som ska frysas in läggs i frysfacket.

Förvara den färska maten jämnt fördelad i det första och andra facket eller den första och andra lådan uppifrån.

Överskrid inte den maximala mängden matvaror, som kan frysas, utan att tillsätta andra färska matvaror inuti 24 t (se typskylten).

När infrysningen är klar återgår frysen automatiskt till föregående temperaturinställning (se "Extra Freeze-funktionen").

För mer information, se "Tips för infrysning".

4.3 Förvaring av fryst mat

När du aktiverar produkten för första gången eller efter en period utan användning, ska du aktivera Extra Freeze funktionen åtminstone 3 t innan du sätter in produkterna i frysfacet.

För att förvara stora mängder matvaror, ta bort lådorna och placera matvarorna direkt på hyllorna, åtminstone 15 mm bort från dörren.

FÖRSIKTIGHETSÅTGÄRDER!

Om strömmen har varit avstängd längre än det värde som visas på typskylten under "temperaturökningstid", måste de upptinade matvarorna konsumeras omedelbart. Se "Larm för hög temperatur".

4.4 Framställning av iskuber

Denna produkt är utrustad med en eller flera brickor för att göra iskuber

Använd inte metallredskap för att ta ut brickorna ur frysfacket.

5. RÅD OCH TIPS

5.1 Tips för energibesparing

• Ursprungskonfigurationen säkerställer den mest effektiva energianvändningen.
• Öppna inte dörren för ofta och låt den inte stå öppen längre än nödvändigt.
• Ju kallare temperaturinställning, desto högre energiförbrukning.
• Täck inte över ventilationsgaller eller hål.
• Se till att livsmedelsprodukter inuti kylskåpet inte hindrar luft från att cirkulera genom hål i kylskåpets bakre del.

5.2 Tips för infrysning

• Frys inte in flaskor eller burkar med vätska, särskilt inte de som innehåller kolsyra. De kan explodera i frysen.
• Ställ inte in varm mat i frysfacet.
• Undvik att placera icke fryst mat precis bredvid mat som redan frysts in.
• Ät inte isbitar eller isglass direkt efter att du har tagit ut dem ur frysen för att undvika frostskador.
  • Frys inte om mat som har tinat.

5.3 Tips för förvaring av fryst mat

• Frysfacet är markerat med
- Bra temperaturinställning som garanterar konservering av fryst mat är en temperatur som är mindre än eller lika med -18 °C.
- Högre temperaturinställning kan leda till kortare hållbarhet.
- Hela frysfacket är lämpligt för förvaring av frysta livsmedelsprodukter.

- Se till att det finns tillräckligt med utrymme runt maten så att luft kan cirkulera fritt.

5.4 Hållbarhet

Typ av mat Hållbar-
	het (må- nader)
Bröd 3
Frukt (ej citrus) 6 - 12
Grönsaker 8 - 10
Rester utan kött 1 - 2
Mejeriprodukter:
Smör	6 - 9
Mjuk ost (t.ex. mozzarella)	3 - 4
Hård ost (t.ex. parmesan, cheddar)	6
Skaldjur:
Fet fisk (t.ex. lax, makrill)	2 - 3
Mager fisk (t.ex. torsk, flundra)	4 - 6
Räkor	12
Musslor utan skal	3 - 4
Tillagad fisk	1 - 2
Kött:
Fågel	9 - 12
Nötkött	6 - 12
Fläskkött	4 - 6
Lamm	6 - 9
Korv	1 - 2
Skinka	1 - 2
Rester med kött	2 - 3

6. UNDERHÅLL OCH RENGÖRING

WARNING!

Se avsnitten om säkerhet.

6.1 Invändig rengöring

Rengör interiören och tillbehören med ljummet vatten och neutral tvål före den första användningen och torka sedan torrt.

FÖRSIKTIGHETSÅTGÄRDER!

Tillbehör och andra delar av produkten är inte avsedda att diskas i diskmaskin.

FÖRSIKTIGHETSÄTGÄRDER!

Rengör kontrollpanelen med en fuktig trasa. Använd inga rengöringsmedel. Torka kontrollpanelen torr med en mjuk trasa.

6.2 Regelbunden rengöring

Rengör utrustningen regelbundet:

• Rengör insidan och tillbehören med ljummet vatten och neutralt rengöringsmedel. Skölj av och torka dem torra.
• Torka rent dörrtätningarna regelbundet.

6.3 Avfrosta frysen

Frysfacket är frostfritt. Det bildas varken frost på innerväggarna eller på matvarorna när produkten används.

6.4 Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas på länge:

1. Dra ut kontakten från eluttaget.
2. Ta ur alla matvaror.
3. Rengör produkten och alla tillbehör.
4. Låt dörren stå öppen för att undvika att dålig lukt bildas.

7. FELSÖKNING

WARNING!

Se avsnitten om säkerhet.

7.1 Vad gör jag om ...

Problem Möjlig orsak Lösning
Produkten fungerar inte. Produkten är avstängd. Sätt på produkten.
Stickkontakten sitter inte ordentligt i eluttaget.		Anslut stickkontakten ordentligt i eluttaget.
Det finns ingen spänning i eluttaget. Anslut en annan produkt till elutta-get. Kontakta en behörig elektriker.
Produkten är högljudd. Produkten har inte ordentligt stöd. Kontrollera att produkten står sta-digt.
Ljudligt eller visuellt larm är på. Produkten har nyligen satts på. Se "Larm för hög temperatur" eller"Larm för öppen dörr".
	Temperaturen i produkten är för hög.	Se "Larm för hög temperatur" eller"Larm för öppen dörr".
	Dörren är öppen. Stäng dörren.
Kompressorn arbetar kontinuerligt. Temperaturen är felaktigt inställd. Se kapitel "Kontrollpanel".
För mycket mat har lagts in samti-digt.		Vänta några timmar och kontrollera sedan temperaturen igen.
Rumstemperaturen är för hög. Se kapitel "Installation".
Matvaror som lagts in är för varma.	Låt matvarorna svalna till rumstem-	peratur innan de läggs in.
Dörren är inte ordentligt stängd.	Se avsnitt "Stänga luckan".
	Extra Freeze-funktionen är påsla-gen.	Se avsnittet "Extra Freeze-funktion".
Kompressorn startar inte omedelbart när "Extra Freeze" trycks in, eller när temperaturen ändras.	Kompressorn startar efter en stund.	Detta är normalt, det har inte uppstått något fel.
Dörren är felinriktad eller stör ventilationsgallret.	Produkten står inte plant. Se installationsanvisningarna.
Det är svårt att öppna dörren. Du försökte öppna dörren direkt efter att den har stängts.	Vänta några sekunder med att öppna dörren efter att den har stängts.
Det är för mycket frost och is. Dörren är inte ordentligt stängd. Se avsnitt "Stänga luckan".
Dörrtätningen är deformerad eller smutsig.	Se avsnitt "Stänga luckan".
Matvarorna är inte ordentligt för-packade.	Förpacka matvarorna ordentligt.
Temperaturen är felaktigt inställd. Se kapitel "Kontrollpanel".
Produkten är full med matvaror och är inställd på den lägsta temperaturen.	Ställ in en högre temperatur. Se kapitel "Kontrollpanel".
Produktens inställda temperatur är för låg och omgivningstemperaturen är för hög.	Ställ in en högre temperatur. Se kapitel "Kontrollpanel".
Vatten rinner ut på golvet. Smältvattenutloppet är inte anslutettill avdunstningsbrickan ovanför kompressorn.	Anslut smältvattenutloppet till avdunstningsbrickan.
Det går inte att ställa in temperaturen.	Extra Freeze-funktionen" är påslagen.	Stäng av Extra Freeze-funktionen manuellt eller vänta tills funktionen stängs av automatiskt. Se avsnittet "Extra Freeze-funktion".
Temperaturen i skåpet är för låg/för hög.	Temperaturen är inte rätt inställd. Ställ in en högre eller lägre temperatur.
Dörren är inte ordentligt stängd. Se avsnittet "Stänga luckan".
Maten är för varm. Låt maten svalna före förvaring.
För mycket mat förvaras samtidigt. Lägg inte in så mycket matvarorsamtidigt.
Dörren har öppnats ofta. Öppna endast dörren när det behövs.
	Extra Freeze-funktionen är påslagen.	Se avsnittet "Extra Freeze-funktion".
Kalluft cirkulerar inte i produkten. Se till att kalluft cirkulerar i produk-ten. Se avsnittet "Råd och tips".
Femte temperaturindikatorn blinkar.	Kommunikationsproblem.	Kontakta det auktoriserade service-centret. Kylfunktionen fortsätter att hålla matvarorna kylda men temperaturen kan inte ställas in.

Problem Möjlig orsak Lösning

Första eller andra temperaturindikatorn blinkar.

Problem med temperatursensorn. Kontakta det auktoriserade service-centret. Kylfunktionen fortsätter att hålla matvarorna kylda men temperaturen kan inte ställas in.

1. Rengör dörrens tätningslist.

2. Se installationsanvisningarna för dörrjustering.

3. För att byta ut defekta dörrtätningslister, kontakta ett auktoriserat servicecenter.

8. TEKNISKA DATA

Den tekniska informationen anges på typskylten som sitter inne i kylskåpet samt på energimärkningsetiketten.

QR-koden på energimärkningsetiketten som levereras med produkten ger en webblänk till informationen i EU EPREL-databasen, relaterad till produktens prestanda. Förvara energimärkningsetiketten som referens tillsammans med användarhandboken och alla andra dokument som medföljer denna produkt.

Det går också att hitta samma information i EPREL med länken https://eprel.ec.europa.eu och modellnamnet och produktnumret som du hittar på produktens typskylt.

Se länken www.theenergylabel.eu för mer detaljerad information om energimärkningsetiketten.

9. INFORMATION FÖR TESTINSTITUT

Installation och förberedelse av produkten för all EcoDesign-verifiering ska överensstämma med EN 62552 (EU). Ventilationskrav, urtagsdimensioner och minsta bakre fritt utrymme ska vara som anges i denna

bruksanvisning i "Installation". Kontakta tillverkaren för ytterligare information, inklusive hur man fyller på.

10. MILJÖSKYDD

Återvinn material med symbolen ⚠.Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen 📋 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

electrolux.com
