INTRODUKTION

Läs igenom hela monteringsanvisningen i lugn och ro innan du påbörjar själva monteringen, många moment går att göra redan på marken innan du monterar detaljerna på byggnaden.

OBS! Använd aldrig vinkelslip.

MONTERING

Montera första och sista rännkroken ca 100 mm från takkanten. Övriga krokar monteras c/c 600 mm. Lutningen ska vara ca 5 mm/m. (Bild 1).

Bild 1.

Längd över 12 m.

Börja från mitten och montera krokarna med c/c 600 mm. Lutningen ska vara ca 5 mm/m. (Bild 2).

Rännans lutning ska vara ca 5 mm per meter. Är inte takfoten horisontell måste hänsyn tas till detta när lutningen mäts ut. Rännan ska luta mot stupröret.

Tips! Montera första och sista rännkrokarna. Spänn sedan ett snöre mellan dessa och kontrollera lutningen. Montera mellanliggande rännkrokar efter snöret.

I de fall krok för bockning används:

1. Lägg ihop de krokar som behövs.

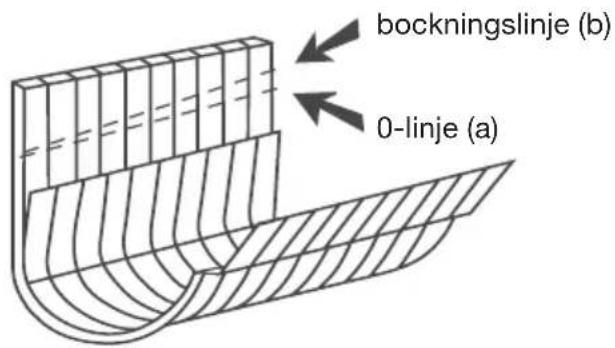

2. Dra ett streck (0-linje) över samtliga krokar där första kroken ska bockas.(a)
3. Utgå från det första strecket och mät ut på sista kroken där denna ska bockas för att det ska bli fall på 5 mm/m.
4. Drag ett streck till denna punkt.(b)
5. Bocka krokarna efter strecket.

Bild 2

Montering av hängränna

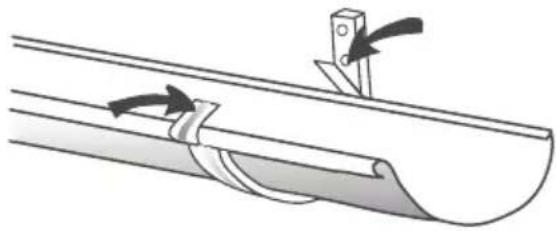

Placera hängrännan i krokarna. Tryck ned framkanten av rännan mot kroken och böj över blecket.

Tryck ned rännan mot kroken och böj över det andra låsblecket.

Montering av omvikningskupa

Märk ut på hängrännan var stupröret ska placeras. Såga enligt bild en öppning på ca 10 cm. Vik ned hålets kanter en aning så vattnet rinner ur rännan.

För in omvikningkupans kant i hängrännans framkant. Fäll över kupan och vik över låsblecket så den sitter fast.

Ränngaveln fungerar för både vänster och höger sida. Vik av örat och svulsten vid de slitsade spåren på den sida som inte används.

Lägg en sträng fogmassa längs den streckade linjen. För in gaveln ca 2 cm och vik ned den mor rännan. Tryck in den helt.

Vik ut rännskarven något innan montering. Lägg 2 till 3 strängar tätmassa längs hela gummitätningen som sitter i rännskarven.

Placera rännorna kant i kant och lägg en sträng fogmassa i skarven på över- och undersidan.

Fäst först rännskarven över rännans bakkant och sedan över framkanten.

Fäll ihop rännskarven med handen så att den ligger mot rännan. Vik över låsblecket så att det låses.

Montering av skarv utan rännskarv

Vik upp ca 4 cm i bakkant av den undre hängrännan. Lägg 2 – 3 strängar fogmassa och för in den övre rännan i den undre. Fäll ned den övre rännan och vik med en tång över fliken så de båda rännorna kläms ihop.

Montering av rörvinklar och mellanstycken

Längden på mellanstycket är beroende på hur långt utsprång taket har. För att få en ungefärlig längd på mellanstycket se tabell nedan. Avkapade stuprör fungerar som mellanstycke.

Rörvinkel 70°:

A (cm)	30	40	50	60	70	80
Mellan-stycke (cm)	ca 20	ca 30	ca 40	ca 50	ca 60	ca 70

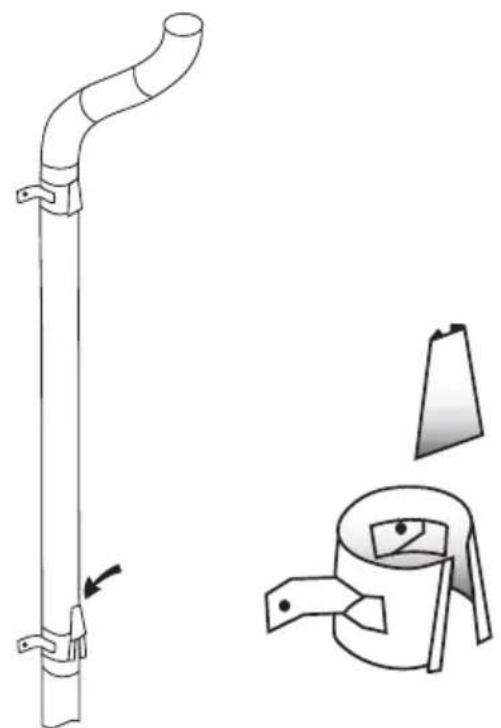

Montera det övre svepet ca 10 cm under rörvinkeln. Avståndet mellan 2 svep bör inte överstiga 2 m. Lås rörsvepet med kilen, slå ned den med hammare och träbit ovanifrån.

Övriga delar och tillbehör

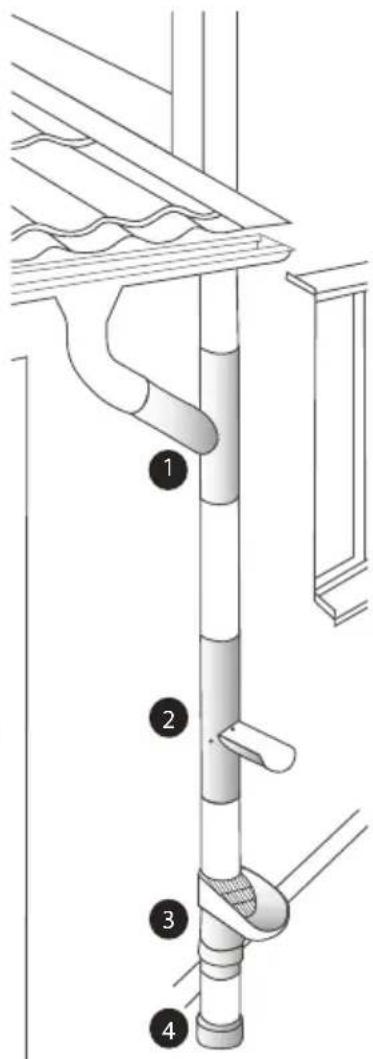

1. Grenrör

Används om man vill koppla ihop flera stuprör

1. Fällbar utkastare

Kan användas om man vill samla upp regnvattnet.

1. Renstratt och lövsil

Förhindrar att skräp och löv hamanr i dagvattnet.

1. Brunnsutkastare

Används när stupröret ansluts direkt på dagvat- tenledningen.

1. Utkastare

Används när stupröret inte är anslutet till dagvattenledningen.
