Produkttyp	LED-arbetslampa
Varumärke	Luxo
Modell	KFL026099
Kategori	Belysning
Strömkälla	AC 100-240V, 50/60Hz
Strömförbrukning	10W
Ljusflöde	800 lumen
Färgtemperatur	3000K - 5000K justerbar
Dimbart	Ja, steglös dimring
Ljuskälla	Integrerad LED (ej utbytbar)
Mått (H x B x D)	45 x 20 x 20 cm
Armlängd	30 cm
Vikt	1,2 kg
Material	Aluminium och plast
Färg	Svart/Vit (varierar)
Montering	Skrivbordsklämma eller fot (medföljer)
Kabellängd	1,8 m
Vridbart huvud	Ja, 180°
Justerbar arm	Ja, fjäderbalanserad
Energiklass	A+
Livslängd	50 000 timmar
Skyddsklass	IP20
Certifieringar	CE, RoHS
Reservdelar tillgängliga	Strömförsörjningsenhet, LED-modul

Vanliga frågor - KFL026099 Luxo

Hur justerar jag ljusstyrkan?

Lampan har en touch- eller vreddimmer. Tryck eller vrid för att justera ljusstyrkan från 10% till 100%.

Kan jag byta LED-lampan?

LED är integrerad och kan inte bytas av användaren. Kontakta Luxo för service om lampan slutar fungera.

Hur rengör jag lampan?

Koppla bort strömmen och torka med en mjuk, torr trasa. Använd inte slipande rengöringsmedel eller doppa i vatten.

Vad är färgtemperaturomfånget?

Den justeras från varmvitt (3000K) till kallvitt (5000K) för arbets- eller omgivningsbelysning.

Är lampan lämplig för läsning?

Ja, det höga CRI-värdet (>80) och den justerbara armen gör den idealisk för läsning och detaljarbete.

Hur installerar jag skrivbordsklämman?

Fäst klämman på en skivkant upp till 5 cm tjock. Dra åt skruven ordentligt. Se till att ytan är plan.

Har lampan garanti?

Luxo erbjuder 2 års garanti från köpdatum för tillverkningsfel.

Kan jag använda lampan med en dimmerbrytare?

Lampan använder en inbyggd dimmer. Anslut inte till en extern väggdimmer eftersom det kan orsaka funktionsfel.

Vad är strömförbrukningen?

Maximalt 10W, motsvarande en 60W glödlampa. Energisnål LED-teknik.

Hur får jag tag på reservdelar?

Kontakta Luxo kundservice eller besök webbplatsen. Ange modell KFL026099 för delar som strömförsörjning eller LED-modul.

BRUKSANVISNING KFL026099 Luxo

Anslut inte armaturen till tillfällig byggström. Detta kan skada elektroniken.

Deutsch

Våra produkter omfattas av direktivet 2012/19/EU (Waste Electrical and Electronic Equipment – WEEE) och skall vid slutet av sin livsängd alltid samlas in och levereras till återvinningsstation i din kommun eller region.

Deutsch

LED är känslig för elektrostatisk urladdning. Rör inte ytan på LED modulen.

Deutsch

Ljuskällan i denna armatur får endast bytas ut i Glamox fabriker, av Glamox servicetekniker eller motsvarande kvalificerad personal. Strömförande delar på insidan- RISK FÖR ELSTÖTAR

Deutsch

Luxo är bara ansvarig för armaturen när installation, underhåll, reparationer eller ändringar utförs av luxo eller av personal som är kvalificerade för sådant arbete.

Om armaturens yttre flexibla anslutningsledning är skadad, får den endast bytas ut av tillverkaren eller en kvalificerad tekniker för att minska risken för skador. Reparationer av armen måste utföras av Luxo eller personal som auktoriserats av Luxo.

Produkten innehåller förspända fjädrar som kan skada människor och/eller egendom under service, om den utförs fel.

Fjäderbelastad arm

Denna produkt har en fjöderbelastad arm. Se därför till att monteringen sker enligt rekommendationerna i montageanvisningen.

Att applicera en belastning utöver vad den fjäderbalanserande armen är avsedd för, kan skada armens funktion och produktens funktionalitet. Därför bör man undvika sådana påfrestningar. Produkter som fått skador som innebär minskad funktionalitet, skall tas ur bruk tills skadan är reparerad.

Solskydd för förstoringsarmaturer

Glaset i förstoringsarmaturer kan om det utsätts för starkt direkt solljus vara upphov till till oönskad koncentrerad värme. Produkten ska därför inte placeras i direkt solljus utan solskydd.

Montering

Allmänt

För att förhindra skador på material eller personer under installation av en produkt med en fjäderbelastad arm – fäst först på bord, vägg, takfäste eller golvstativ. Placera produkten i fästet, ta bort skyddsplasten eller gummibanden, och fäll ut produkten försiktigt. Använd endast originaltillbehör från Luxo. En översikt över tillbehör finns på vår hemsida. Livslängden och funktionaliteten kan inte garanteras vid användning av tillbehör från tredje part.

Vid montering av produkter med vägg- eller takkonsoler, se till att det material som produkten är fäst i har tillräcklig kapacitet. Beräknad kraft vid normal användning anges i instruktionsboken för varje konsol. Luxo tar inte ansvar för fastsättningen av konsolerna.

VIKTIGT:

En Luxo arm ska monteras så att den är lätt att använda, utan att vålla leder eller andra konstruktionsdetaljer onormala påfrestningar. Begränsad kraft krävs för att flytta en fjöderbalanserad arm från Luxo.

De flesta av våra skrivbordslampor har en asymmetrisk ljusfördelning. Detta innebär att ljuset fördelas jämnt och i en vinkel tvärs över arbetsytan. Därmed minskar risken för bländning och distrahering av användaren eller andra närvarande i rummet. För att dra nytta av effekten av asymmetriskt ljus är det viktigt att armaturen placeras bredvid användaren. För mer information, se vår hemsida eller kontakta din Luxo representant.

Sensorer

Till armaturer med en integrerad sensor medföljer alltid en separat användarmanual. Använd denna manual för att ändra standardvärdena. Bruksanvisningar kan laddas ner från "Ladda ner" avsnitt på vår hemsida.

När armaturer har en integrerad sensor, är det viktigt att se till att sensordetekteringen inte hindras. Sensom måste placeras rätt i förhållande till det området den ska täcka. Andra byggnadsdelar, modifieringar, ommöblering eller reflekterande ytor kan påverka funktionen hos den integrerade sensom.

Timer

Armaturer med integrerad timer har alltid en särskild manual bifogad. Använd denna för att ändra de fabriksinställda värdena. Manualer kan laddas ner från vår hemsida

Instruktion för användning av produkt med fjäder-balanserad arm

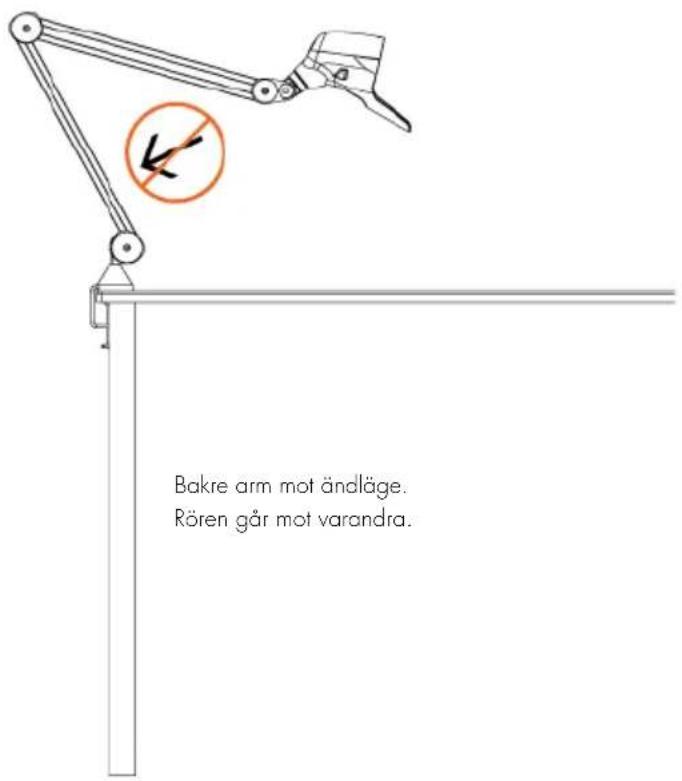

Produkten ska monteras så att normal användning ligger innanför produktens tänkta användningsområde, och att rörelsebegränsningarna ej belastas i onödan. Undvik att använda armen så att rören går emot varandra och/eller att amrörelsen går mot ändlägena. Sådana rörelser kan orsaka brottanvisningar som kan leda till skada för användare och personer i produktens närhet.

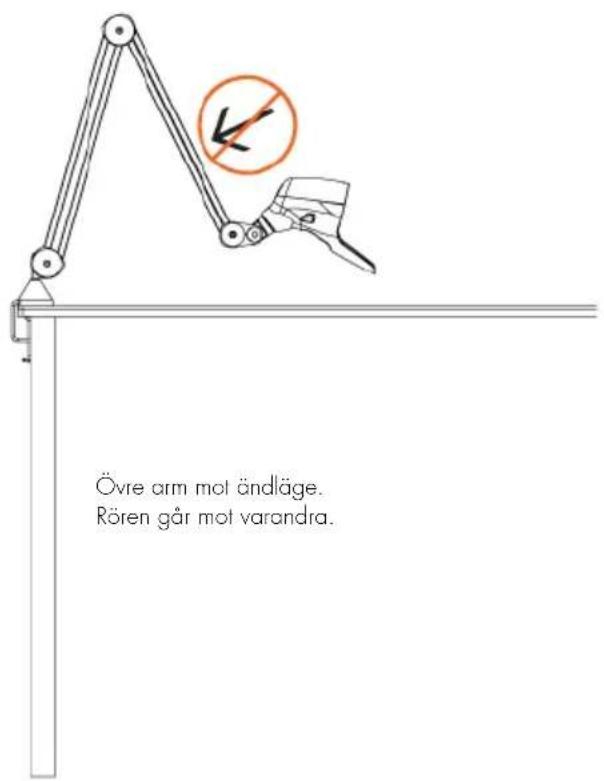

Övre arm mot ändläge. Rören går mot varandra.

Bordsarm

En bordsarm är konstruerad för att monteras så att det normala arbetsområdet ligger ovanför bordsfästet horisontella nivå.

Arm under nedre arbetsområde. Medför överbelastning av arm.

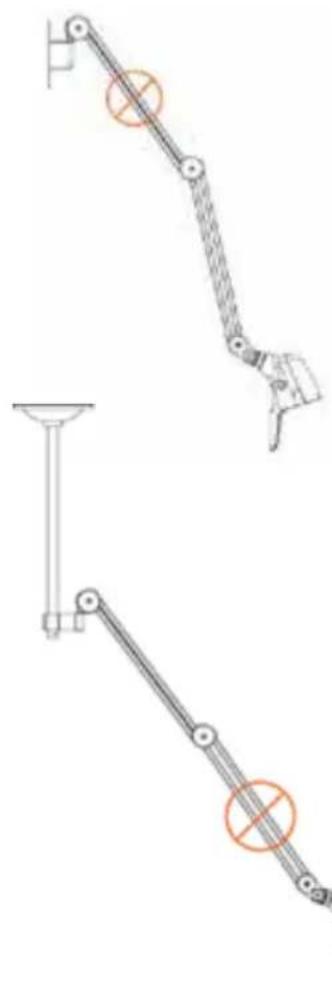

Väggarm

En väggarm är konstruerad för att monteras så att normalt arbetsområde ligger under vägglästets horisontalnivå. Se upp så att fästet inte monteras för högt, så att produkten utsätts för onödig belastning i det nedre arbetsområdet vid normalt bruk.

Nedre position för arm. Medför överbelastning av arm.

Takfäste

En arm konstruerad för takmontage ska monteras motsvarande en installation för väggarm. Se upp så att fästet inte monteras för högt, så att produkten utsätts för onödig belastning i det nedre arbetsområdet vid normalt bruk.

Nedre position för arm monterad i takfäste. Medför överbelastning av arm.

Golvstativ

En arm konstruerad för montage på ett golvstativ ska ha sitt huvudsakliga arbetsområde liknande en bordsarm, dvs över fästets horisontalnivå.

Arm under nedre arbetsområde. Medför överbelastning av arm.

Underhåll

Generellt

Livslängden på drivare/don påverkas av temperaturen och kvaliteten på matningsspänningen. Normalt felutfall av komponenterna är 0,2% per 1000 timmar vid armaturens högsta tillåtna omgivningstemperatur. Transienter och spikar, samt anslutning till dåliga provisoriska generatorer, kan drastiskt minska livslängden.

Rengöring

Regelbunden rengöring av armaturer är avgörande för optimal belysning. Armaturer rengörs i ett strömlöst tillständ. Elektriska komponenter och anslutningar bör inte utsättas för vatten eller fukt. Tänk på att LED-armaturer är känsliga för elektrostatisk urladdning (ESD).

Rengöringsintervaller överensstämmer normalt med de som planeras under projekteringen.

Armaturer kan rengöras med ett neutralt rengöringsmedel (pH 7). Rengörningsmedlet blandas i ljummet vatten. Blandningen appliceras sedan med en svamp eller liknande. Därefter bör tvålrester tas bort med en mjuk ren duk fuktad med vatten. Spruta inte rengöringsmedel direkt på armaturen då kvarvarande rengöringsmedel kan samlas i locket, reflektorn och optiska komponenter, och vara svårt att få bort senare. Rengöringsmedel baserade på organiska lösningsmedel och starkt alkaliska rengöringsmedel och ammoniakbaserade rengöringsprodukter måste undvikas, eftersom de kan skada komponenter på både kort och lång sikt. Detta gäller särskilt komponenter tillverkade av olika plastmaterial.

LED-armaturer

LED-armaturer har en tolerans på +10% för ljusflödet ut ur armaturen. Precis som för konventionella ljuskällor har LED ljuskällan en nedgång i ljusflöde under sin livslängd. När man byter ut en LED-armatur mot en ny, kan man eventuellt se en skillnad i ljusflöde jämfört med en gammal armatur. Detta är en konsekvens av tekniska förändringar och ökat ljusflöde, nya LED-armaturer kan ha en lätt förändring i ljuskvaliteten jämfört med de gamla.

LUXO LED-armaturer har en beräknad livslängd L(xx) på minst 50.000 tim vid maximal omgivningstemperatur (Ta). (xx=% återstående ljus efter beräknad livslängd) Om ett fel uppstår i en LED ljuskälla innan armaturens livslängd är uppnådd, rekommenderar vi att byta ut hela armaturen.

Som för konventionella ljuskällor kan man upptäcka variationer i färgtemperaturen mellan armaturer monterade tätt tillsammans (kluster). Färgtoleransen för LED ljuskällor är normalt bättre eller lika som för konventionella ljuskällor.

All relevant information om delta kan hittas på vår hemsida.

Ersättning av utbytbara ljuskällor

Använd alltid handskar när du byter ljuskällor så att du inte lämnar fingeravtryck på den reflekterande ytan. Ljuskällor ska bytas ut när armaturen är i strömlöst tillstånd. Ljuskällorna som byts ut måste ersättas med liknande för att upprätthålla egenskaperna hos armaturen.

Ljuskällor i slutet av sin livslängd kan producera värme över den förväntade nivån. Detta kan skada komponenter i armaturerna. Det är alltid ekonomiskt klokt att planera utbyte av ljuskällor i grupper. Kontrollera livslängden på ljuskällan du använder på vår hemsida eller kontakta din leverantör av ljuskällor. Planera sedan hur ofta du vill byta dina ljuskällor. Vissa ljuskällor kommer sannolikt att sluta lysa innan deras angivna livslängd och kan behöva bytas ut före det planerade gruppbytet.

Byta drivare/don

Livslängden på elektroniken påverkas av temperaturen och kvaliteten på matningsspänningen. Normalt felutfall av komponenterna är 0,2% per 1000 timmar vid armaturens högsta tillåtna omgivningstemperatur. Emellertid kan en förlust på cirka 10 % förväntas under denna period. Transienter och spikar, samt anslutning till dåliga provisoriska generatorer, kan drastiskt minska livslängden.

Elektroniska drivare/don bör ersättas av kvalificerad personal och alltid när armaturen är strömlös. För LED-armaturer är det viktigt att upprätta en EPA (Electrostatic Protected Area) innan byte av drivare utförs. Detta beror på att LED ljuskällor är känsliga för elektrostatisk urladdning (ESD). För lysrörsarmaturer rekommenderas att ljuskällor byts ut och armaturema testas innan ett försök görs för att ersätta elektroniskt don.
