BRUKSANVISNING Siena P 60 W ECO EICO

SE Montering- och användarmanual s. 30-42

1. Montering av veggbeslag

a) Marker en loddrett linje som viser midten av komfyren.
b) Sett kjøkkenventilatorens veggbeslag, D, på veggen (figur 3), symmetrisk i forhold til sentrallinjen.
c) Avstanden mellom hullene og koketoppen må beregnes slik at undersiden av den ferdigmonterte kjøkkenventilatoren er minst 550 mm over en elektrisk koketopp og 650 mm over et gassbluss. Marker plassering av hullene til monteringsskruene, plassert 310 mm fra ventilatorens underkant.
Højden over induktions kogeplade og glaskeramiske plader for T-emhætter er 60-70 cm. Minimums højden over gasblus er, ved lov, 65 cm.
d). Bruk et bor til å bore de markerte hullene på veggen med en tilsvarende diameter som de medfølgende pluggene. Sett pluggene i hullene og skru deretter beslaget fast til veggen.

INNEHÅLL
I. Råd och anvisningar
II. Delar
III. Tekniska data
IV. Installation
	1. Montering av upphängningsstativ
	2. Montering av huvuddel (inbyggd motor)
	3. Montering av huvuddel (extern motor)
	4. Elektrisk anslutning
	5. Drift
	5.1. Anslutning till rökkanal
	5.2. Anslutning av filtrerande version
	5.3 Sugkraft
V. Drift och underhåll
	1.Drift
	1.1. Instrumentbräda
	1.2. Funktioner
	2. Underhåll
	2.1. Metall fettfilter
	2.2. Kolfilter/recirkulation
	2.3. Ljus
	2.4. Rengöring

Följ alla instruktioner i manualen.

Tillverkaren frånsäger sig allt ansvar för eventuella fel, skador eller bränder orsakade av produkten, men som härstammar från felaktig eller avsaknad av skötsel och underhåll enligt beskrivningarna i den här manualen.

Fläkten kan ha ett annorlunda utseende än modellerna på bilderna och ritningarna i den här manualen. Beskrivningarna för användning, underhåll och installation förblir oändrade.

Med förbehåll för eventuella tryckfel och reviderade specifikationer.

SE

I. Råd och anvisningar

1. Tillverkaren kan inte hållas ansvarig för eventuella skador som kommer till följd av felaktig installation av produkten.
2. Kontrollera att nätspänningen överensstämmer med spänningen som står angivet på märkplattan som sitter inne i fläkten.
3. För Klass I produkter ska det också kontrolleras att strömledningen är med jord. Vid anslutning till elnätet 230 V ska fläkten anslutas med ett driftsäkert eluttag.
4. Fläkten är avsedd att rensa os och rester i luften som uppstår under matlagningen. Den ska därför kopplas till en passande ventilationskanal. Fläkten får inte anslutas till en skorsten, en rökkanal eller en kanal till avgaser som används. Fläkten ska endast användas till att rensa matos och lukt från kök i privata hushåll.
5. Højden over induktions kogeplade og glaskeramiske plader for T-emhætter er 60-70cm. Minimums højden over gasblus er, ved lov, 65 cm.

1. Rörledningarna skal hållas så korta som möjligt.
2. Fläkten får aldrig anslutas till en kanal som leder förbränningsgaser ut i luften (oljepannor, eldstäder etc.)
3. Om fläkten ska användas i förbindelse med icke-elektriska maskiner (t.ex gasspis, gaskokplattor) måste det garanteras att finnas luftinsug till rummet, så avgaserna inte kommer tillbaka. Köket ska alltid sörjas för att ha tillräcklig ventilation (frisklufts ventilation) och med direkt förbindelse till frisk luft utanför så det alltid finns tillräckligt med ren frisk luft.
4. Det får aldrig uppstå höga flammor med levande eld under fläkten medan fläkten är i gång. Justera brännaren så flammorna riktas mot botten av pannan eller grytan – de får aldrig komma ut över kanten av botten.
5. Undgå att laga mat med öppen eld och flambering i närheten av fläkten. Maträtter som lagas i fett ska alltid övervakas noga eftersom uppvärmd fett kan vara lättantändligt. Frityrgrytor ska alltid hållas under konstant översikt: kokande varm olja kan spruta in i flammorna.
6. Fläktens fettfilter ska alltid rengöras minst en gång varannan månad. Ett fättmättat filter är mycket brandfarligt eftersom det är lättantändligt.
7. Fläkten ska rengöras ofta, både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN; var noga med att alltid följa alla instruktioner som står angivet i manualen omkring skötsel).
8. Felaktig eller avsaknad av skötsel och rengöring av fläkten eller utbyte och skötsel av filtren är en brandrisk.
9. Se alltid till att strömmen till fläkten är avslagen innan du börjar med rengöring, utbyte av filter eller reparation av fläkten och fläktens delar.
10. Säker drift av fläkten är endast möjligt när det negativa trycket i rummet där fläkten används ihop med förbränningsmaskiner som använder luft från rummet, inte överstiger 0,004 millibar (detta gäller inte om fläkten används med recirkulation).
11. Fläkten ska inte användas av mindre barn, osäkra personer utan övervakning eller personer utan erfarenhet eller tillräcklig kunskap, om de inte övervakas eller får tillräcklig utbildning av användning av produkten av personer som tar ansvar för deras säkerhet.
    Fläkten får varken användas eller lämnas utan ordentligt isatta glödlampor för att undvika risk för elstötar.
12. Hvis ikke installationen er fulgt korrekt eller emhætten ikke er anvendt korrekt og der meldes service, vil slutkunden modtage en regning for uberettiget servicebesøg

SE

II. Delar

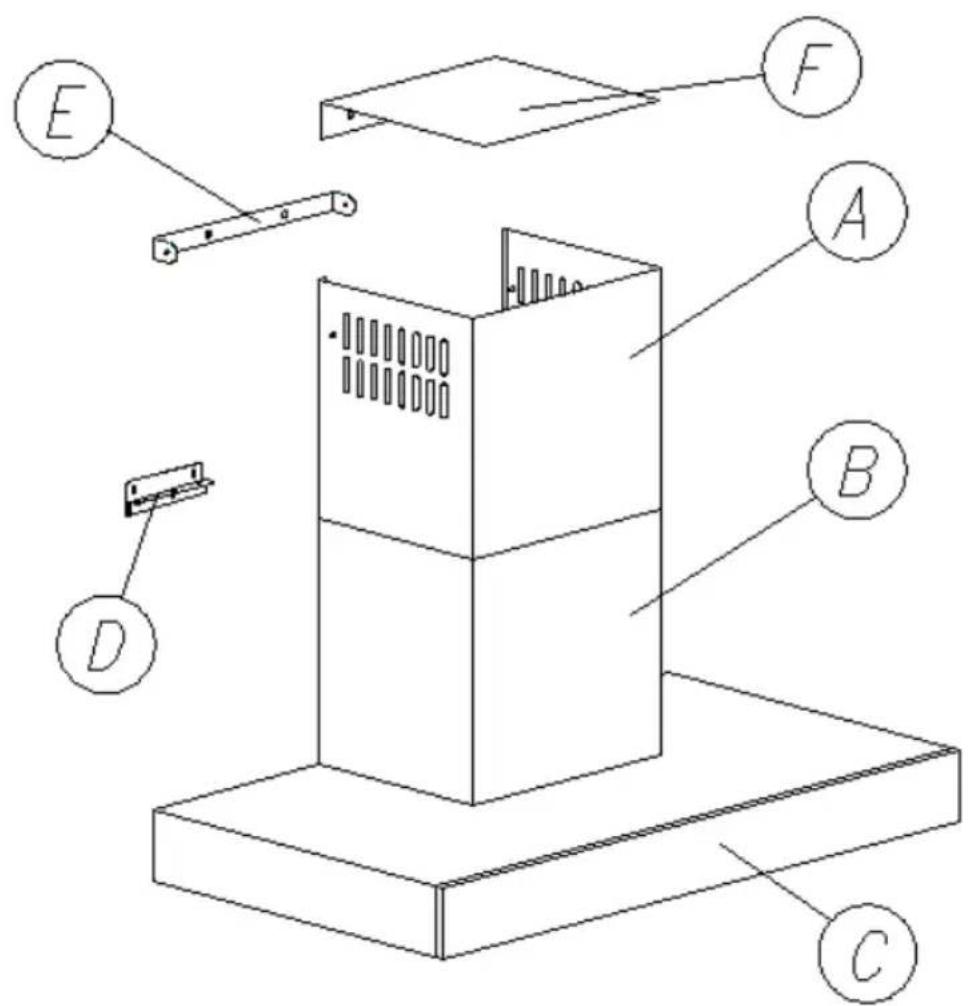

Fläkten består av följande delar (bild 1)

1. Själva fläkten C,
2. Övre A, och nedre skorstensdel B,
3. Väggbeslag D till övre skorstensdel A
4. Ledbana F för luftbanor i recirkulerande tillständ

Installation av fläkten bör endast utföras av autoriserade personal, och man måste vara minst två stycken till att klara installationen. Montering av fläkten utförs med följande steg:

1. Montera väggfästet D i rätt höjd (fig. 1)
2. Häng basdelen C på väggfästet D
3. Anslut fläkten till avgasröret
4. Anslut fläkten till elnätet
5. Montera väggfästet E i rätt höjd
6. Montera båda skorstensdelarna

SE

1. Montering av väggbeslag

a) Markera ut en lodrät linje som anger spisens mitt.
b) Sätt fläktens väggfäste D på väggen (fig. 3) placerad symmetriskt till mittlinjen
c) Placera mallen på väggen och centrera den till den lodräta linjen.
Avständet mellan hålen och spisplattan ska anpassas så undersidan av den monterade fläkten är minst 550 mm över el-spisplattan och 650 mm ovanför gasen. Hålen till monteringsskruvarna är placerade 310 mm från fläktens underkant.
d) Borra hålen på väggen med ett borr som har en diameter som svarar till de medföljande rawplugs. Sätt rawplugs i hålen och skruva sedan fast fästet på väggen.

2. Montering av huvuddel (innbyggd motor)

a) Häng fläkten på väggfästet D och justera med skruvarna J. Sätt i skruvarna för att förhindra att fläkten glider ner (fig. 3)
b) Om fläkten används med utlopp i friska luften, ska avloppsröret monteras på nu.
c) När fläkten är upphängd på väggfästet, trycks skorstensdelarna (A och B) på plats (fig. 1)
d) Placera den övre skorstensdelen N, fig. 4 på rätt höjd och markera den maximala höjden. Ta av skorstensdelen.
e) Placera nu den övre skorstensdelens fäste E, fig. 4 på mittlinjen på ett avständ på 65 mm från markeringen för maximala höjden.
f) Kontrollera avståndet till monteringshålen och fäst fästet till väggen (fig. 4)
g) (OBS! Vid recirkulationsdrift) montera nu ihop delen för regulering av luften F på väggfästet. Delen F har till funktion att leda ut luften genom utgångarna i den övre delen av den översta skorstensdelen. Använd monteringsskruvarna.
h) De två skorstensdelarna monteras nu fast till fläkten med skruvar.
i) Anslut fläkten till elnätet.

3. Montering av huvuddel (extern motor)

INTE TILLGÄNGLIG TILL ALLA MODELLER – Om fläkten som ska monteras är en modell med en extern motor, ska följande utföras:

a) Häng fläkten upp på väggfästet D och justera det med skruvarna H. Sätt i skruvarna för att förhindra att fläkten glider ner
b) Montera avgasröret (endast om fläktens utlopp är ut i friska luften)
c) Placera motordelen S, där du önskar, t.ex på taket ovanför köket. Montera motordelen.
d) Anslut fläkten till motordelen med dia 150 ventilationsluftskanalen R.
e) Koppla motorens strömkabel ihop med nätkabeln.
f) Anslut motordelen S till ventilationskanalen.
g) När fläkten är hängd upp på fästet, tryckt skorstensdelarna (A och B) på plats (fig. 1)
h) Placera den översta skorstensdelen N, fig. 4 på rätt höjd och mera den maximala höjden. Ta av skorstensdelen.
i) Placera nu den övre skorstensdelens fäste E, fig. 4 på mittlinjen på ett avständ på 65 mm från markeringen för maximala höjden.
j) Kontrollera avståndet till monteringshålen och fäst fästet till väggen (fig. 4)
k) De två skorstensdelarna monteras nu fast till fläkten med skruvar.

Obs! Var alltid noga med att kontrollera att nätkablarna har blivit ordentligt monterade innan fläktens nätdel ansluts till elnätet och det görs en total funktionskontroll. När fläkten är ansluten till elnätet bör du alltid kontrollera att ljus och motor fungerar ordentligt.

5. Drift

Luften leds ut i friska luften via ett avgasrör anslutet till anslutningsflänsen.

Fläkten ansluts till avgasröret och utloppsröret i väggen, som måste ha en diameter som överensstämmer med luftutsugningen.

Om rör och hål har en mindre diameter, förminskas utsugningseffekten och bullret ökar avsevärt. Tillverkaren frånsäger sig allt ansvar i de situationer.

a) Använd ett så kort rör som möjligt
b) Använd ett rör som har så få kurvor som möjligt (max. vinkel på kurvorna är 90°)
c) Undvik drastiska ändringar i rörets tvärsnitt
d) Använd ett rör med så glatt insida som möjligt
e) Rörets material ska vara godkänd enligt gällande regler

När fläkten är installerad till att fungera med recirkulation blir luften avfettad och lukten försvinner innan den insugna luften förs tillbaka ut i rummet genom öppningar i skorstenen. För att använda fläkten i den versionen ska det monteras ett extra filtreringssystem som är baserad på aktivt kol. Dessutom hjälper montering av de medföljande plattan F (fig. 1) med att leda luftströmmen rätta vägen.

5.3 Sugkraft

Fläkten är utrustad med 4 olika hastigheter. Använd endast de höga hastigheterna vid stor ångkoncentration i köket. Det rekommenderas av man startar utsugningen 5-10 minuter innan matlagningen, och att låta fläkten vara påslagen i ytterligare omkring 15 minuter efter matlagningen är avslutad.

SE

V Drift och underhåll

1. Drift

1.1 Instrumentbräda

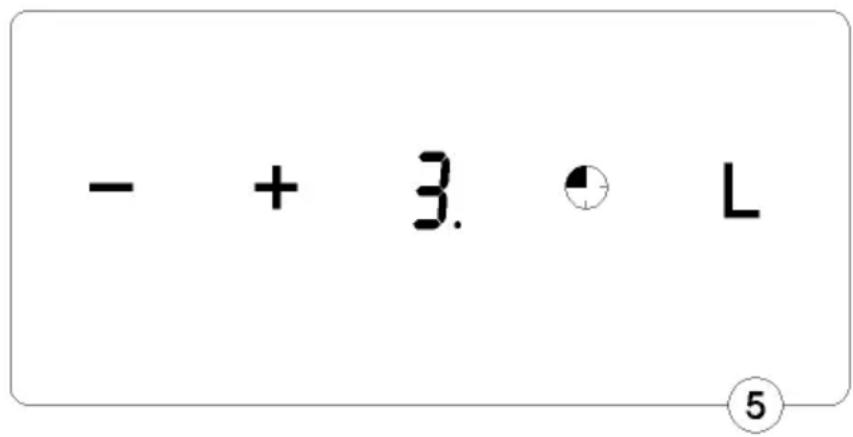

Fläkten är utrustad med sensor touch kontroll (fig. 5) och en digital display som visar nivån för sugkraften och/eller aktivering av timer.

a) Knapp „+”, „-”, - Val av sugkraft.
b) Knapp „”, “TIMER“ (på några modeller visas "Timer" med ett lysande”T”) - används till att ställa in timer-funktionen (pkt. 1.2).
c) Knapp „L” – ON/OFF Ljus. Tryck på knappen för att tända och släcka ljuset.

a) Fläkten kan programmeras till att automatiskt stängas av efter 10-90 minutter – i 10 minuters intervaller.
b) Timern aktiveras genom att trycka på knappen „” och fläkten ställs in till den önskade sugkraften. LED lampan blinkar för att visa att fläkten nu kan programmeras.
c) Tryck på knappen "+" och inställningarna för val av automatisk avstängning (antal minuter) motsvarar talet i displayen – gånger 10 (t.ex: 1=10 min, 2=20 min, 3=30 min, osv. – max. 90 min.)
d) Den önskade inställningen bekräftas med " 🔒"-knappen. LED lampan slutar med att blinka och visar den inställda tiden. (En blinkande prick anger tid till att stänga av fläkten).
e) Om du vill avsluta timerfunktionen ska du trycka på knappen " 🔍" en gång till.

SE

OBS: TIMER inställningen måste vara avsluten inom 20 sekunder. Annars kommer fläkten automatiskt att gå tillbaka till normal drift.

Vid strömavbrott eller annat avstängt läge, kan det hända att fläkten inte längre lyder på kommando från knapparna. I så fall måste fläkten kopplas helt bort från elnätet och sedan anslutas igen som en fullständig omstart.

2. Underhåll

Regelbunden underhåll och rengöring av fläkten säkrar god och felfri drift och förlänger fläktens livstid.

2.1 Metall fettfilter

Behåller fettpartiklarna som bildas under matlagningen.

Fettfiltret ska rengöras med milt tvättmedel minst var 14. dag cirka.

Filtret kan också diskas i diskmaskin på låga temperaturer och med kort program.

Vid disk i diskmaskinen kan metall fettfiltret bli missfärgad, men det kommer inte att ha någon negativ påverkan på filtrets egenskaper.

Dra i fjäderhandtaget för att avlägsna fettfiltret.

Kolfiltret används när fläkten är installerad till att arbeta med recirkulation istället för med ventilation ut i den fria luften. Den insugna luften avfettas och lukten tas bort innan luften skickas tillbaka in i rummet. För att använda fläkten i den versionen ska det monteras ytterligare ett filtreringssystem baserat på aktivt kol.

Kolfilter

a) Filtret fångar lukten från matlagningen.
b) Filtertypen till fläkten är med aktivt kol och kan INTE tvättas eller återanvändas.
c) Kolfiltret ska bytas ut var fjärde månad – eller beroende på användning.

Montering

a) Öppna frontpanelen.
b) Ta bort metall fettfiltren.
c) Sätt fast kolfiltret invändigt på fettfiltret.
d) Montera på metall fettfiltren igen.

OBS! De individuella dioderna kan inte bytas ut.

Om det blir nödvändigt att byta ut LED ljusen måste hela "spotten" bytas ut.

2.4. Rengöring

Fläkten ska rengöras regelbundet både på utsidan och på insidan (minst med samma frekvens som vid underhåll av fettfiltren). Vid rengöringen ska man använda en trasa fuktad med neutrala, milda rengöringsmedel i flytande form. Undvik att använda några produkter som innehåller slipmedel ANVÄND ALDRIG SPRIT!

Viktigt: Brist på följd av beskrivningen i manualen för rengöring av produkten och utbyte av filter leder till allvarlig brandrisk. Det rekommenderas att alla instruktioner i manualen följs noga.

Innan produkten ska rengöras är det viktigt att se till att strömmen är avslagen eller att kontakten har dragits ut ur väggkontakten.

• Rengör och/eller byt ut filtren enligt angivet tidsintervall.
• Rengör fläkten med en fuktig duk och ett neutralt flytande rengöringsmedel.

Vid normal rengöring av fläkten undgå att använda:

a) våt duk eller svamp och rinnande vatten
b) upplösningsmedel eller sprit, som kan göra lackerade ytor matta
c) frätande medel, speciellt vid rengöring av rostfria stålfläktar
d) hårda, grova medel

SE

KASSERING

Tillverkaren frånsäger sig allt ansvar för eventuella fel, skador eller brand som orsakas av produkten, till följd av brist på korrekt hanterande av produkten enligt instruktionerna i den här manualen.

Produkten är märkt enligt bestämmelserna för det Europeiska Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektronik och elektroniska produkter innehåller material, delar och ämnen som kan vara skadliga för människans hälsa och för miljön, om kassering av elektronik och elektroniska produkter inte görs korrekt.

Elektronik och elektroniska produkter ska vara märkta med den överkorsade papperskorgen. Det symboliserar att elektronik och elektroniska produkterna inte får kasseras tillsammans med osorterade hushållsavfall, utan ska samlas in som separat avfall.

Alla kommuner har speciella insamlingscentraler där elektronik och elektroniska produkter gratis kan lämnas in av medborgarna på återvinningsstationer och andra liknande platser.

För närmare information, kontakta kommunens tekniska förvaltning.
