BRUKSANVISNING PCM 160 Biltema

Denna manual innehåller viktig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa varningar:

WARNING! Denna symbol betyder risk för allvarlig olycka, eventuellt med dödlig utgång.

OBS! Denna symbol betyder risk för mindre person-skada eller maskinskada.

Med reservation för att illustrationer och beskrivningar av detaljer inte alltid stämmer överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

Spara manualen för framtida bruk. Förvara den på en säker plats i anslutning till maskinen. Vid ett eventuellt överlåtande ska manualen följa med maskinen.

2. TEKNISKA DATA

Spänning: 230 V \~ 50Hz
Effekt: 1600 W
Varvtal: 200-480/250-680 r/min
Blandarstav: 0 120 mm
Vikt: 6,75 kg

Mätmetod för ljudtryck (L _PA ) .....EN 60745-1

Uppmätt ljudtryck.... 84 dB (A)

Osäkerhet K ....3 dB (A)

Garanterat ljudtryck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87 dB (A)

Mätmetod för Ljudeffekt (Lwa) .....EN 60745-1

Uppmätt Ijudeffekt 95 dB (A)

Osäkerhet K 3 dB (A)

Garanterad ljudeffekt 98 dB(A)

Mätmetod för vibrationer .....EN 60745-1

Uppmätta vibrationer 4,21 m/s²

Osäkerhet K 1,5 m/s ^2

WARNING! Angivna värden för buller och vibrationer är endast uppmätta riktvärden som kan skilja sig från verkliga förhållanden beroende på var och hur maskinen används. Följ alltid instruktionerna i manualen för att minska risken för buller och vibrationsskador.

3. ANVÄNDNINGSOMRÅDE

17-692 Mixer PCM 160 är konstruerad för att blanda färg, bruk, fästmassa, gips och liknande material. Maskinen får enbart användas tillsammans med rekommenderade verktyg och tillbehör. Maskinen är inte avsedd för kommersiellt bruk eller kontinuerlig drift. Maskinen är inte avsedd för livsmedel.

4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Vid behov, använd skyddsutrustning såsom andningsskydd, skyddshandskar, hörselskydd och skyddsglasögon.
• Bär ordentliga arbetskläder och halksäkra skor.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
• Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av maskinen.
• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.
• Använd endast rekommenderade verktyg, tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på strömbrytaren.
• Förhindra oavsiktligt start genom att avlägsna kontakten från eluttaget.
• Lämna aldrig en maskin obevakad då motorn är igång eller då den är ansluten till ett eluttag.
• Avlägsna alltid nycklar, verktyg och andra lösa delar från maskinen före start.

4.4 Elsäkerhet

• Exponera inte elektriska maskiner för regn, fukt om de ej är kapslade för det.
• Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter.
• Eventuell förlängningskabel får ej vara virad på en vinda. Dra ut hela kabeln från kabelvindan.
• Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka.
• Utomhus ska endast förlängningskablar som är godkända för utomhusbruk användas.
• Undvik kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar när du arbetar med maskinen. Risken för elstöt ökar när du är jordad.
• Eventuella reparationer ska utföras av behörig servicetekniker.

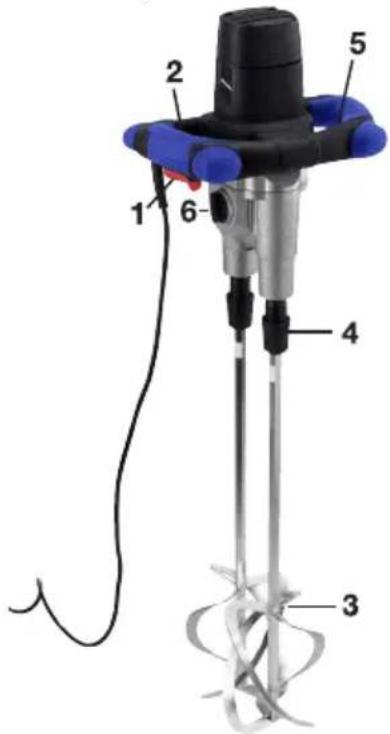

5. ÖVERSIKTSBILD

1 Strömbrytare
2 Låsknapp
3 Blandarstav
4 Snabbchuck
5 Varvtalsregulator
6 Växelväljare

Dra ner hylsan på snabbchucken och för in en rengjord blandarstav tills det klickar.

7. SÄRSKILDA SÄKERHETSREGLER OCH SKYDDSANORDNINGAR

7.1 Symboler på maskinen

Följande varningssymboler finns på maskinen:

Läs igenom manualen, särskilt säkerhetsinstruktionerna, innan maskinen används.

Använd skyddsglasögon!

Använd hörselskydd

Använd andningsskydd

Maskinen är dubbelisolerad och behöver ej anslutas till jordat uttag. Eventuell reparation av elektriska delar får enbart utföras av auktoriserad elektriker.

7.2 Risker vid användning av en mixer

- Risk för kringflygande stänk. Använd skyddsglasögon och skyddshandskar.

- Risk för damm. Vissa typer av arbete, exempelvis blandning med pulver, kan alstra damm och stoft som kan vara skadligt mot lungorna och/eller vara cancerframkallande. Använd munskydd i förekommande fall.

- Risk för hörselskador. Hög ljudnivå, använd hörselskydd.

- Risk för elektrisk chock. Använd aldrig en elmaskin om den, dess elkabel eller eventuell förlängningskabel varit utsatt för regn eller väta.

- Risk för indragning. Maskinen får endast startas och stoppas när den är placerad i bruksbaljan, som ska vara placerad på ett stabilt underlag. Använd ej löst sittande kläder. Använd hårnät till långt här.

- Risk för brand. Utrustningen får inte användas i explosiva miljöer. Blanda inga ämnen med en flampunkt under 21 °C.

- Risk för rörligt föremål. Vidrör aldrig blandarstaven om den snurrar eller om stickkontakten är ansluten till eluttaget.

7.3 Skyddsanordningar

Strömbrytaren (1) är en skyddsanordning. Maskinen får ej användas om strömbrytaren ej fungerar.

Strömbrytarens funktion är:

- Start - Tryck in strömbrytaren

- Stopp - Släpp strömbrytaren

Strömbrytaren kan låsas i intryckt läge för kontinuerlig drift genom att strömbrytaren (1) och låsknappen (2) trycks in, släpp sedan strömbrytaren. För att stanna maskinen skall strömbrytaren först tryckas in så att låsningen släpper. Därefter skall strömbrytaren släppas ut.

WARNING! Använd ej låsfunktionen då mixern av säkerhetsskäl måste kunna stannas snabbt.

Maskinen håller en jämn hastighet oavsett motständ.

Strömbrytare (1)

Strömbrytaren startar maskinen.

Låsknapp (2)

Strömbrytaren kan låsas för kontinuerlig drift med låsknappen.

Varvtalsreglering (5)

Varvtalet kan ökas och minskas med tumhjulet.

Växelväljare (6)

Mixern har en växellåda med två varvtalsområden. Varvtalsområde väljs genom att vrida växelväljaren mellan läge 1 och läge 2.

OBS!

• Byt växel nära motorn är avstängd och blandarstaven inte snurrar, annars kan växellådan skadas.
• Undvik lågt varvtal under längre tid eftersom motorn kan bli överhettad.

8.2 Handhavande

1. Kontrollera att maskinen och dess elkabel är hel samt att strömbrytaren fungerar.
2. Avlägsna stickkontakten från eluttaget.
3. Montera blandarstavarna.
4. Ta på dig skyddsutrustning.
5. Anslut stickkontakten i eluttaget.
6. Välj växel med växelväljaren (6).
7. Snurra varvtalsregulatorn (5) till en låg hastighet.
8. Håll blandarstavarna ovanför materialet som skall blandas och tryck in strömbrytaren (1).
9. För ned blandarstavarna i materialet.
10. Öka varvtalet med varvtalsregulatorn (5) då blandarstavarna är helt nedsänkta i blandningen.
11. Cirkulera blandarstavarna under blandningsprocessen.
12. Efter avslutad blandning, avlägsna stickkontakten från eluttaget. Rengör blandarstavarna och mixern.

9. FÖRVARING

• Kontrollera att maskinen är hel och väl rengjord.
• Förvara den sedan i ett svalt och torrt utrymme, oåtkomligt för barn och andra obehöriga.
• Förvara alltid maskinen i en miljö med temperaturer mellan -20 °C och +40 °C.
• Förvara inte maskinen i närheten av kemikalier, lösningsmedel eller gödningsmedel. Sådana produkter är ofta nedbrytande och kan orsaka irreparabel skada på din maskin.

10. SERVICE

WARNING! Stäng av maskinen och dra ut stickkontakten från eluttaget före service.

10.1 Rengöring

Rengör alltid maskinen direkt efter användning.

• Rengör blandarstavarna med en trasa eller borste.
• Rengör elmotorns ventilationsöppningar och strömbrytare med dammsugare och mjuk borste
• Rengör och fetta in blandarstavarnas fästen.

OBS! Använd aldrig några frätande kemikalier vid rengöring, då de kan skada plastdetaljerna. Vatten får absolut ej tränga in till maskinens elektriska delar – detta kan orsaka kortslutning.

10.2 Underhåll

- Maskinen behöver inget särskilt underhåll utöver rengöring.

10.3 Reparationer

- Reparationer får endast utföras av behörig tekniker.

11. MILJÖSKYDD

El-avfall. Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
