BRUKSANVISNING 15-540 Biltema

SE - Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första gången! Spara bruksanvisningen i anslutning till mskinen för framtida bruk.

Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar/

Dessa instruktioner har skrivits för att göra det enklare för operatören att använda produkten på ett säkert sätt. Läs igenom hela bruksanvisningen före användning, var särskilt uppmärksam på säkerhetsinformationen.

Instruktionerna är avsedda för personer med en grundläggande teknisk kunskap angående användning av liknande maskiner. Oerfarna personer rekommenderas att söka kompetens genom att gå en kurs eller konsultera erfarna användare innan de använder maskinen. Spara alltid denna bruksanvisning i närheten av maskinen så att operatören har den lättåtkomlig. Maskinen får inte säljas eller lånas ut om inte bruksanvisningen följer med. Tillverkaren har inget ansvar för skador som uppstår på grund av ouppmärksamhet på den säkerhetsinformation som står i denna bruksanvisning.

Informationen i denna bruksanvisning betecknas som:

⚠️ FARA! - Åsidosättande av denna information resulterar i omedelbar livsfara.

⚠️ WARNING! - Åsidosättande av denna information resulterar i omedelbar livsfara eller grov personskada.

⚠ FÖRSIKTIGHET! - Åsidosättande av denna information kan resultera i lättare personskada eller skada på maskinen.

OBS! - Information som fordrar extra uppmärksamhet.

Då nummer (1, 2, 3...) används i texten hänvisas till angiven del i översiktsbild eller närliggande bild.

Då numrering sker i stycken markerade med a. b. c. och så vidare, skall instruktionerna utföras i samma ordning.

Då numrering sker genom punkter (•) kan åtgärderna utföras i vilken ordning som helst.

TERMER SOM ANVÄNDS I DENNA BRUKŞANVIŞNING:

Operatör: Den eller	de personer som installerar, använder ställer in, underhåller, reparerar eller förflyttar en maskin.
Elverktyg: Ett verktyg	drivet av komprimerad luft.
Kvalifi cerad reparatör:	En person som har den utbildning och kunskap som krävs för att utföra en reparation på ett säkert och korrekt sätt.

2. ANVÄNDNINGSOMRÅDE

15-540 Luftdriven dyckertpistol, är ett handhållet verktyg med enkel avfyrning av bandad T-dyckert enligt dimensioner angivna i denna bruksanvisning. Den är utrustad med en säkerhetsbygel mellan kontaktarmen och avtryckaren. Avfyrning kan inte ske automatiskt.

Kontaktarmen är utrustad med ett avtagbart kontaktskydd som minskar risken för slagmärken i arbetstycket.

Dyckertpistolen har ett rakt magasin av aluminium och är avsedd för spikning av tavelramar, lister, socklar, möbler och liknande arbeten.

Dyckertpistolen är avsedd för hemmabruk. Den får enbart drivas av tryckluft från en luftkompressor och inte byggas om eller användas till annat arbete än vad som anges i denna bruksanvisning.

3. SÄKERHET

3.1 Märkning

Produkten är märkt med följande symboler:

SYMBOL: PLACERING: INNEBÖRD:
	Typskylt	VARNING! Allmän fara. Koppla bort tryckluftsanslutningen i händelse av stopp i magasinet eller om tryckluftsverktyget inte används. Tryckluftsverktyget får inte drivas av ren syrgas eller lättantändbara gaser. Överskrid aldrig tryckluftsverktygets maximala arbetstryck.
	Typskylt	Tryckluftsverktyget kan orsaka allvarlig personskada. Slarvigt eller felaktigt användande kan resultera i allvarlig personskada eller skada på egendom. Operatören skall ha läst och förstått säkerhets- och användarinstruktionerna i denna bruksanvisning innan användning av tryckluftsverktyget. Förvara bruksanvisningen på en säker plats, lätt åtkomlig för operatören.
	Typskylt	Tryckluftsverktyget har en säkerhetsbygel som minskar risken för oavsiktlig avfyrning. Kontaktarmen måste vara intryckt för att en dyckert skall kunna avfyras med avtrycka- ren. Kontrollera avfyrningsmekanismens funktion inför varje arbetspass.
	Typskylt	Risk för ögonskada, använd stötsäkra skyddsglasögon. Den skyddsgrad som behövs ska anpassas efter det arbete som utförs.
	Typskylt	Risk för hörselskada. Använd hörselskydd.
	Typskylt	Förbjudet att driva tryckluftsverktyget med gasfl askor (syre, koldioxid, kväve mm) eller brännbara gaser (acetylen, väte, propan mm). Dessa kan orsaka brand eller explosion med allvarliga personskador som följd. Tryckluftsverktyget får enbart drivas av tryckluft.
BJ	Typskylt	Tillverkningsår.

3.2 Säkerhetsföreskrifter

⚠️ WARNING! Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifi kationer som tillhandahålls med detta tryckluftsverktyg. Underlåtenhet att följa alla följande instruktioner kan resultera i allvarlig skada.

Spara alla säkerhetsföreskrifter och -instruktioner för framtida referens.

Termen "tryckluftsverktyg" i säkerhetsföreskrifterna hänvisar till ditt tryckluftsdrivna handhållna och transportabla tryckluftsverktyg.

⚠️ WARNING! Arbetsplatsens säkerhet

• Håll arbetsplatsen ren och väl belyst. Att halka, snava eller ramla är de vanligaste orsakerna till arbetsskada. Var uppmärksam på halt underlag orsakat av tryckluftsverktyget och att risken för att snubbla på tryckluftsslangen. Röriga eller mörka arbetsplatser inbjuder till olyckor.
• Tryckluftsverktyget är inte avsett för att användas i eventuellt explosiv miljö och är inte isolerad om den kommer i kontakt med elektricitet. Tryckluftsverktyget kan skapa gnistor som kan antända damm och ångor.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och åskådare på avständ vid användning av tryckluftsverktyget. Störningar och bristande koncentration kan medföra att du förlorar kontrollen.

WARNING! Personlig säkerhet

• För fl ertalet olika risker, läs och förstå hela bruksanvisningen innan produkten installeras, används, underhålls eller repareras. I annat fall kan en allvarlig olycka inträffa.
• Förvara bruksanvisningen i nära anslutning till tryckluftsverktyget så att operatören enkelt kan konsultera den.
• Var uppmärksam, koncentrera dig på det du gör och använd sunt förnuft vid arbete med ett tryckluftsverktyg. Använd inte tryckluftsverktyget då du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblicks ouppmärksamhet vid användande av tryckluftsverktyg kan resultera i allvarlig personskada.
• Använd personlig skyddsutrustning. Använd alltid skyddsglasögon och hör- selskydd. Skyddsutrustning såsom damm- skyddsmask, halkfria skyddsskor, hjälm eller passande handskar som används vid förekom-

mande omständigheter minskar risken för personskada.

• Använd hårnät om du har långt här, bär inte smycken, löst sittande kläder eller handskar som kan fastna i maskinen. Det kan orsaka allvarlig personskada.
• Förhindra oavsiktlig start. Försäkra dig om att avtryckaren är i opåverkad innan tryckluftsverktyget ansluts till tryckluftskällan, vid lyft eller då tryckluftsverktyget bärs. Bärande på tryckluftsverktyg med fi ngret på avtryckaren eller ansluta tryckluftsverktyget till tryckluftskällan när avtryckaren är intryckt inbjuder till olycka.
• Avlägsna alla justeringsnycklar eller skiftnycklar innan tryckluftsverktyget startas. Verktyg som lämnats kvar på ett tryckluftsverktyget kan förorsaka personskada.
• Sträck dig inte för långt. Stå stadigt och håll balansen vid alla tillfällen. Detta gör det möjligt till bättre kontroll över tryckluftsverkty-get vid oväntade situationer.
• Klä dig korrekt. Bär aldrig lösa kläder eller smycken. Håll dit hår och dina kläder borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
• Låt inte erfarenhet från frekvent användande av tryckluftsverktyg låta dig bli själv-säker och bortse från säkerhetsreglerna. Vårdslöst handlande kan på ett ögonblick, orsaka allvarlig skada.
• Barn under 18 år får inte använda tryckluftsverktyget om de inte är införstådda i bruksanvisningens innehåll samt under övervakning och vägledning av en professionell instruktör.
• Barn får inte leka med tryckluftsverktyget.
• Kontrollera regelbundet att typ- och varningsetiketter inte har lossnat från tryckluftsverktyget. Arbetsgivaren/operatören skall kontakta tillverkaren om så är fallet och erhålla nya etiketter.

⚠️ WARNING! Användning och skötsel av tryckluftsverktyg

• Överbelasta och forcera inte tryckluftsverktyget. Använd korrekt tryckluftsverktyg till det arbete som skall utföras. Rätt verktyg utför arbetet bättre och säkrare om det används i den hastighet som det är tillverkat för.
• Kontrollera alltid tryckluftsverktygets säkerhetsanordningar. Kontrollera avtryckare,

kontaktarm och spikmunstyckets funktion före varje arbetspass.

• Kontrollera före användning att tryckluftsverktygets skruvar är åtdragna samt att det ej fi nns någon spricka i gjutgodset.
• Koppla bort tryckluftsverktyget ifrån tryckluftskällan före justeringar, byte av verktyg/tillbehör eller förvaring av tryckluftsverktyget. Såna förebyggande säkerhetsåtgärder minskar risken för oavsiktlig start av tryckluftsverktyget.

- Håll aldrig avtryckaren intryckt då tryckluftsverktyget bärs eller lyfts.

- Förvara tryckluftsverktyg som inte används utom åtkomst för barn och tillåt inte personer som inte har ingående känne- dom av detta tryckluftsverktyg eller dessa instruktioner använda tryckluftsverktyget. Tryckluftsverktyg är farliga i händerna på oer- farna användare.

- Underhåll tryckluftsverktyget och dess verktyg/tillbehör. Kontrollera rörliga delar, skadade delar eller andra omständigheter som påverkar tryckluftsverktygets funktion. Vid skada/fel, reparera tryckluftsverktyget innan användning. Många olyckor orsakas av dåligt underhållna tryckluftsverktyg.

- Använd tryckluftsverktyget och dess tillbehör i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som skall utföras. Användning av tryckluftsverktyg för annat arbete än avsett, kan resultera i en farlig situation.

- Håll handtag och greppytor torra, rena och fria från olja och fett. Det går inte att hantera och kontrollera tryckluftsverktyget på ett säkert sätt i oväntade situationer om handtag och greppytor är hala.

- Piskande tryckluftsslangar kan orsaka allvarlig skada. Kontrollera alltid tryckluftsslangen så att den är hel och inte läcker luft samt att dess anslutningar inte läcker, är lösa samt att de är korrekt anslutna.

- Bär endast tryckluftsverktyget i dess handtag.

- Lyft eller drag aldrig verktyget med hjälp av tryckluftslangen.

- Rista eller gravera aldrig in något på tryckluftsverktygets gjutgods. Det kan minska dess hållbarhet.

- Kompressorn ska vara tillräckligt dimensionerad vad gäller arbetstryck och luftmängd för förbrukningen som kan förväntas.

• Överskrid aldrig max. tillåtet arbetstryck på 8,3 bar.
• Det innebär fara för olycka samt minskar tryckluftsverktygets livslängd.
• Tryckluftsslangar som är för små i förhållande till längden, liksom överbelastning av kompressorn, kommer att resultera i tryckfall.
• Om tryckluftsverktyget ansluts till en kompressor eller ett tryckluftssystem där tilllåtet tryck överstiger tryckluftsverktygets max. tillåtna arbetstryck med 10 % eller mer, skall en tryckreduceringsventil med inbyggd säkerhetsventil monteras mellan tryckregulatorn och tryckluftsverktyget.
• Enbart snabbkopplingar får anslutas till tryckluftverktyget från tryckluftuttaget så att det inte förekommer något lufttryck i verktyget efter det att det kopplats bort från tryckluftsuttaget.
• Lämna aldrig ett trycksatt tryckluftsverktyg eller en kompressor i direkt solljus under en längre tid. Lufttrycket kan då öka så mycket på grund av värmen, att det kan explodera.
• Tryckluft kan orsaka allvarlig skada. Stäng alltid av tryckluftförsörjningen, töm ut luften ur tryckluftsslangen och koppla bort tryckluftsverktyget från tryckluftslangen, töm magasinet på dyckert då den lämnas utan tillsyn, vid förl yttning till ny arbetsplats, vid reparation och underhåll eller vid borttagning av spik som fastnat.
• Förutsätt alltid att tryckluftsverktyget är laddat med dyckert.
• Rikta aldrig tryckluftsverktyget mot dig själv eller någon annan oavsett om den är laddad med dyckert eller inte. Var särskilt noga med att hålla händer och fötter borta från mynningen.
• Rikta aldrig tryckluftsstråle mot dig själv eller någon annan person.
• För att undvika olycka, använd endast original och av tillverkaren godkända reservdelar.
• Modifiera inte tryckluftsverktyget. Modifieringar kan reducera eller åsidosätta säkerhetsfunktioner och ökar risken för operatören.
• Använd ej ett skadat tryckluftverktyg.
• Reparationer får endast utföras av kvalifi - cerad reparatör. Utför inga reparationer utan korrekt kunskap, verktyg och utrustning.

• Undvik att skada tryckluftsverktyget genom att t.ex.:

• tappa det.

• dra det längs med golvet.
• använda det som en hammare.
• tillämpa alltför stor kraft av något slag.

WARNING! Risk vid drift av

tryckluftsverktyg

• Tryckluftsverktyget får enbart drivas av tryckluft.
• Om gasfl askor (syre, koldioxid, kväve mm) eller brännbara gaser (acetylen, väte, propan mm) används kan det orsaka brand eller explosion med allvarliga personskador som följd.
• Vid arbete på hög höjd. säkerställ att ingen person befi nner sig under dig samt att tryckluftslangen är placerad så att den inte utgör någon fara.
• För risker såsom klämskador, stötar, skär- och skrubbsår samt köldskador. Använd passande skyddshandskar.
• Upprätthåll alltid en god arbetsställning med bra balans och fotfäste.
• Vid arbete kan dyckert skjutas igenom arbetsstycket, träffa en annan spik, knagge eller glida av hörn och fl yga iväg åt sidan vilket kan orsaka allvarlig personskada.

Avfyra aldrig om någon person befi nner sig i riskzonen.

• Släpp avtryckaren vid avbrott i luftförsörjningen.
• Kall luft från utblåset skall riktas bort från operatören.
• Anpassa tryckluftsverktygets arbetstryck så att det är så lågt som möjligt för det arbete som skall utföras. Detta för att undvika onödigt hög ljudnivå, ökat slitage samt dåligt slutresultat.
• Vid arbete, håll tryckluftsverktyget korrekt så att det inte orsakar några personskador.

Var beredd på att parera vanliga och plötsliga rörelser och den rekyl som kan uppstå, särskilt om det blir avbrott i luftförsörjningen eller om spiken träffar något hårt föremål. Håll tryckluftsverktyget med båda händerna för ökad kontroll.

- Spika aldrig i okända väggar, golv eller tak.

Kontrollera noggrant före arbetets början så att dyckerten inte träffar strömkablar, gasledningar, vattenledningar mm. Det kan då orsaka elstöt, brand, explosion eller vattenskada mm.

- Vid arbete skall operatören om möjligt röra sig framåt vid spikning. Det är lättare att snubbla och tappa fotfästet vid rörelse bakåt.

• Underhåll och smörj tryckluftverktyget enligt anvisningarna i denna bruksanvisning.
• Använd enbart av tillverkaren rekommenderade smörjmedel.
• Om tryckluftsverktyget inte har avsedd funktion eller läcker tryckluft. Stoppa omedelbart arbetet och åtgärda orsaken eller lämna in den till en kvalifi cerad reparatör.

WARNING! Risk för kringfl ygande föremål

• Använd stötsäkra skyddsglasögon. Den skyddsgrad som behövs ska anpassas efter det arbete som utförs. Vanliga glasögon är inga skyddsglasögon.
• Kontrollera att arbetsstycket är ordentligt fi xerat så att det inte lossnar vid spikningsarbetet.
• Placera dyckerten noggrant så att de inte träffar en annan spik eller knagge. Person-skada kan inträffa på grund av rekylen eller om spiken fl yger iväg, eller så kan spiken böjas och/eller fastna i tryckluftsverktyget.
• Avfyra aldrig i luften. Risk för personskador och ökat slitage på tryckluftsverktyget.

WARNING! Risk vid upprepade rörelser

• Användning av tryckluftsverktyg under längre perioder kan orsaka obehag eller smärta i händer, armar, skuldror, nacke eller andra kroppsdelar.
• Operatören av tryckluftsverktyget ska upprätthålla en bekväm arbetsställning med bra fotfäste och stadig balans.
• Undvik obekväma och obalanserade arbetsställningar.
• Byt arbetsställning regelbundet för att undvika trötthet och obehag. Om operatören känner av symptom såsom ihållande och återkommande obehag, smärta, dunkande, värk, stickningar, domningar, brännande känsla eller stelhet, skall dessa varningssignaler inte ignoreras. Anmäl det till arbetsgivaren eller konsultera en läkare.

WARNING! Risk med tillbehör och rukningsmaterial

• Använd endast de tillbehör och förbrukningsmaterial som rekommenderas av tryckluftsverktygets tillverkare.
• Använd enbart de typer av dyckert som anges i denna bruksanvisning. Andra typer av dyckert kan medföra att tryckluftsverktyget inte fungerar som avsett.

- Koppla alltid bort tryckluftsverktyget från tryckluftssystemet vid laddning av dyckert och demontering/montering av kontaktarm.

WARNING! Risk för damm och oljedimma

• Damm och ånga som alstras vid användning av tryckluftsverktyget kan vara hälsovådliga och orsaka exempelvis cancer, astma, eksem, fosterskador mm. Det är viktigt att utföra en riskanalys så att lämpliga åtgärder genomförs gentemot dessa faror.
• Rikta utblåset så att spridningen av damm och inhaleringen av dimsmörjolja minimeras.
• Använd och underhåll tryckluftsverktyget enligt anvisningarna i denna bruksanvisning för att minimera spridningen av damm.

3.3 Kvarstående risker

WARNING!

Kvarstående risker

Även om denna produkt används i enlighet med alla säkerhetskrav, potentiella risker för skador kvar. Följande risker kan uppstå i samband med konstruktionen och utformningen av denna produkt:

a. Hälsoskada på grund av hög ljudnivå om produkten används under långa tidsperioder, används felaktigt eller om den inte underhålls enligt instruktionerna i denna bruksanvisning.
b. Olycksfall eller skada på egendom på grund av fästelementet eller den plötsliga sammanstötningen med dolda föremål under användning.

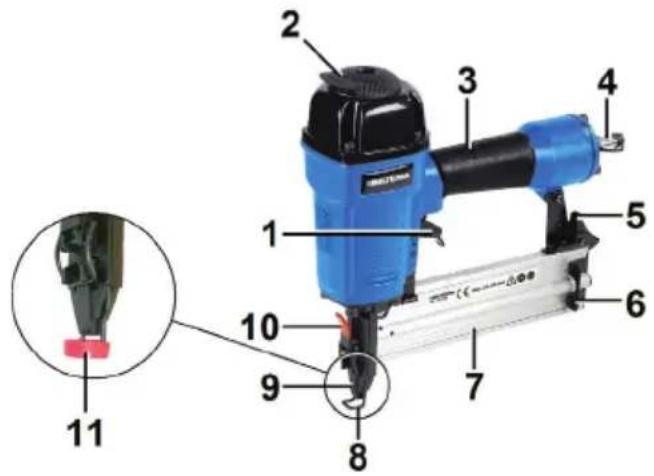

4. ÖVERSIKTSBILD

1. Avtryckare
2. Utblås
3. Handtag
4. Tryckluftsanslutning
5. Låsspärr för matare
6. Mature
7. Magasin
8. Kontaktarm
9. Låsspak noslucka
10. Noslucka
11. Kontaktarmsskydd

5. UPPACKNING/MONTERING/INSTALLATION

5.1 Förpackningens innehåll

Packa upp tryckluftsverktyget och kontrollera att alla delar är med i leveransen. Den skall innehålla:

• 1st väska
• 1st tryckluftsverktyg
• 1st bruksanvisning
  • 4st inexxnycklar 3, 4, 5 och 6 mm
• 1st dimsmörjbehållare utan olja

5.2 Montering

Tryckluftsverktyget kommer färdigmonterat ifrån fabrik, ingen ytterligare montering krävs.

5.3 Installation

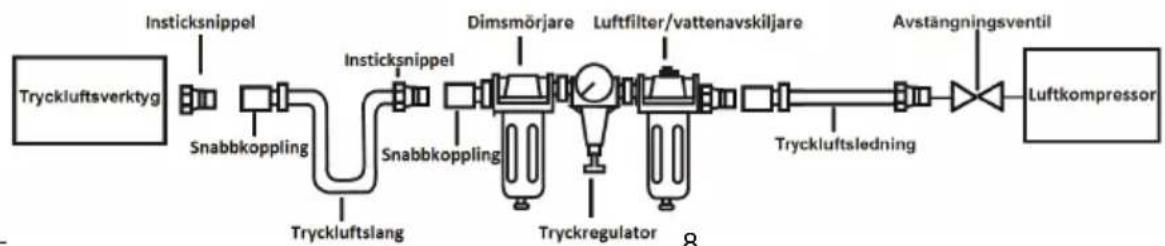

Rekommendationer på komponenter i ett tryckluftssystem

• Luftkompressorn rekommenderas vara på minst 1,5 hp för att kunna upprätthålla ett tillräckligt luftflöde och arbetstryck. Kompressorns starttryck (inställt i dess tryckströmbrytare) får inte understiga arbetstrycket (det tryck som krävs, inställt på tryckregulatorn) för att driva ned dyckerten i arbetsstycket.
• Med avstängningsventilen skall det gå snabbt att stänga av lufttillförseln.
• En fast tryckluftsledning skall ha en innerdiameter på minst 19 mm, dess högsta punkt skall vara vid luftkompressorn.
• Luftfi ltret/vattenavskiljaren skall vara placerad så nära tryckluftsverktyget som möjligt men innan dimsmörjaren. Den förhindrar att smuts och föroreningar kommer in i tryckluftverktyget och förkortar dess livslängd. Vid fast installation skall luftfi ltret/vattenavskiljaren vara placerad på det lägsta stället mellan kompressorn och tryckluftsverktyget.
• Tryckregulatorn skall vara justerbar mellan 0 – 8,5 bar. Utgående lufttryck får inte överstiga Max tillåtet lufttryck.
• En automatisk dimsmörjare rekommenderas i ett fast tryckluftssystem då den förlänger tryckluftverktygets livslängd. Om luften inte tas från ett fast tryckluftssystem kan en liten dimsmörjare istället vara placerad direkt på tryckluftsverktyget.
• Tryckluftslangen skall vara godkänd för ett arbetstryck på minst 10 bar och, för att undvika tryckfall, ha en innerdiameter med tillräckligt luftfl öde beroende på dess längd:

Det kondenseras mer vatten i tryckluftslangen ju längre den är.

- Mellan tryckluftslangen och tryckluftsverktyget skall det fi nnas en snabbkoppling så att det går snabbt att avlägsna tryckluftverktyget från tryckluftssystemet. Då tryckluftsverktyget avlägsnats från tryckluftssystemet får det inte fi nnas något tryck kvar i tryckluftsverktyget.

6.DRIFT

6.1 Skyddsanordningar

FARA! Använd aldrig tryckluftsverktyget någon skyddsanordning är felaktig, nas, satts ur funktion eller är trasig.

Kontrollera alltid skyddsanordningarna innan användning.

Avfyrningsmekanism

Det fi nns en säkerhetsbygel mellan avtryckaren (1) och kontaktarmen (8) för att minska risken för oavsiktlig avfyrning. För att avfyra en dyckert:

a. Tryck ned dyckertpistolen mot arbetsstycket så att kontaktarmen (8) trycks in.
b. Tryck in avtryckaren (1) varvid en dyckert avfyras.

Utför alltid en funktionskontroll av säkerhetsbygeln innan arbetet påbörjas genom att:

ÅTGÄRD RESULTAT

Håll fi ngret ifrån avtryckaren (1). För ner dyckertpistolen mot en provbit så att kontak-tarmen (8) trycks in helt.	Ingen avfyrning får ske.
Håll dyckertpistolen en bit ifrån provbiten och tryck in avtryckaren (1).	Ingen avfyrning får ske.
Tryck in avtryckaren (1). För ner dyckertpistolen mot provbiten så att kontkaktar-men (8) trycks in helt.	Ingen avfyrning får ske.
För ner dyckertpistolen mot provbiten så att kontaktar-men (8) trycks in helt. Tryck in avtryckaren (1).	En dyckert fyras av.

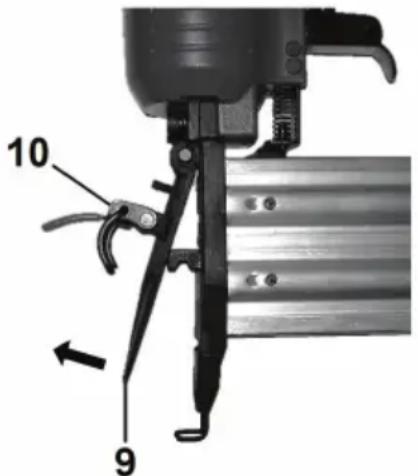

Noslucka (9)

Nosluckan (9) skall vara stängd och byglad med lässpaken (10) vid användning av dyckertpistolen.

6.2 Påfyllning och tömning av magasin

WARNING!

• Dyckertpistolen skall vara bortkopplad från tryckluftssystemet vid laddning eller tömning av magasinet (7).
• Använd skyddshandskar vid påfyllning av dyckert.

a. Kontrollera att dyckertpistolen är bortkopplad från tryckluftssystem och att de dyckertar som tryckluftsverktyget skall laddas med överensstämmer med på typskylten angiven dimension och längd.
b. Luta dyckertpistolen åt höger, tryck in lässpärren (5) och dra mataren (6) bakåt.
c. Töm magasinet eller placera ett nytt dyckertband i magasinet (7) med spetsarna nedåt och mot botten av magasinet.
d. Lyft upp lässpärren (5) och för in mataren, släpp lässpärren.
e. Kontrollera att mataren (6) inte kan föras bakåt.

Utblåset kan stegvis justeras 360°. Rikta det genom att vrida det i en riktning bort från operatören och för att undvika att eventuellt damm blåser upp.

6.4 Borttagning av klammer som fastnat

WARNING! Koppla alltid bort kertpistolen från tryckluftssystemet innan kerten som fastnat avlägsnas.

a. Koppla bort dyckertpistolen från tryckluftsslangen.
b. Töm magasinet (7) på dyckert.
c. För lässpaken (10) nedåt och öppna nosluckan (9).
d. Avlägsna dyckerten som fastnat med en tång.
e. Stäng nosluckan och regla den med lässpacken (10).
f. Kontrollera att nosluckan inte går att öppna.

6.5 Smörjning

FÖRSIKTIGHET! För mycket smörjning lför enbart att olja samlas i tryckluftsverktyget blåses ut synligt från utblåset.

För att minska slitaget på dyckertpistolen rekommenderas att en automatisk dimsmörjare används. Placera ett pappersark vid utblåset (2) och avfyra 10-15 gånger utan dyckert i magasinet (7). Vid korrekt smörjningsgrad ska det bildas en ljus oljefl äck på pappersarket. Om ingen automatisk dimsmörjare används ska istället 2-3 droppar dimsmörjolja tillsättas i tryckluftsanslutningen (4) innan arbetet påbörjas. Vid omfattande arbete krävs ytterligare smörjning 1-2 gånger per dag.

6.6 Åtgärder före spikningsarbete

a. Kontrollera att dyckertpistolen inte är ansluten till något tryckluftssystem.

b. Kontrollera att kompressorns start- och stopptryck är anpassat till dyckertpistolens arbetstryck.
c. Om dyckertpistolen används för första gången, håll i 3 droppar dimsmörjolja i tryckluftsanslutningen (4).
d. Försäkra dig om att magasinet (7) är tömt på dyckert.
e. Kontrollera att alla skruvar och muttrar är åtdragna, dra åt lösa skruvar och muttrar.
f. Kontrollera att det inte fi nns några skador på dyckertpistolen eller dess skydd. Eventuella skador måste åtgärdas innan dyckertpistolen får användas.
g. Tryck in avtryckaren (1). Den ska röra sig lätt och inte fastna i intryckt läge.
h. Tryck kontaktarmen (8) mot arbetsstycket och kontrollera att den återgår till ursprungsläget när dyckertpistolen lyfts.
h. Justera tryckluftssystemets tryckregulator till 5,5 bar.
i. Anslut dyckertpistolen till tryckluftssystemet.
j. Kontrollera kontaktarmens (8) funktion enligt anvisningarna i denna bruksanvisning.

6.7 Spikning

FÖRSIKTIGHET! Arbeta med så lågt

arbetstryck som möjligt. Ljudnivån blir lägre och slitaget på tryckluftsverktyget minskar.

a. Ladda magasinet (7) med dyckert.
b. Anslut tryckluftsverktyget till tryckluftssystemet.
c. Håll tryckluftsverktyget i ett stadigt grepp.
d. Avfyra en dyckert in i en provbit av samma material som arbetet sedan ska utföras i.
e. Justera eventuellt tryckluftssystemets tryckregulator, vid ökning av arbetstryck skjuts dyckerten djupare in i arbetsstycket, vid minskning skjuts dyckerten kortare bit in i arbetsstycket.

7. UNDERHÅLL OCH REPARATION

WARNING! Tryckluftsverktyget får inte anslutet till ett tryckluftssystem då varation eller underhåll utförs.

7.1 Underhåll efter avslutat arbete

WARNING! Använd aldrig lösningsmedel r andra kemikalier vid rengöring. De kan da tryckluftsverktyget.

a. Koppla bort tryckluftsverktyget från tryckluftssystemet.
b. Töm magasinet på dyckert.
c. Rengör tryckluftsverktyget med en ren torr trasa och tvålvatten.

7.2 Felsökning

Följande tabell visar ett antal vanliga fel och åtgärder/lösningar. Läs igenom tabellen noga och följ de åtgärder och lösningar som rekommenderas, så kanske du själv kan lösa det fel som uppkommit.

Eventuella reparationer eller byte av delar skall utföras av kvalifi cerad servicepersonal.

PROBLEM ORSAK ÅTGÄRD
Dyckerten skjuts inte in helt.	a. För litet arbetstryck.b. Tryckfall pga. av luftkompressorn har för lågt inställt starttryck.c. Tryckfall pga. för lång tryckluft-slang.d. Dyckertpistolen är för dåligt smord.	a. Öka arbetstrycket.b. Kontrollera att luftkompressorns manometer för tanktryck vid kompressorns startögonblick inte understiger arbetstrycket som är inställt på tryckregulatorn. Öka då starttrycket i luftkompressorns tryckströmbrytare.c. Byt tryckluftslang till en med större innerdiameter.d. Droppa 2-3 droppar dimsmörjolja i tryckluftanslutningen och skjut några dyckertar, hjälper inte det så kontakta kvalifi cerad serviceverkstad.
Luftläckage i cylinderhuset eller vid avtryckaren.	a. Lösa skruvar.b. Trasig O-ring eller tätning.	a. Kontrollera att skruvarna är åtdragna.b. Kontakta kvalifi cerad serviceverkstad.
Problem med matning av dyckert.	a. Slagstiftet är smutsigt eller skadat.b. Skadade eller felaktiga dyckert.c. Smuts i magasinet.d. Löst magasin.e. Skadad matningsfjäder.f. Annan orsak.	a. Kontakta kvalifi cerad serviceverkstad.b. Byt dyckert.c. Rengör magasinet.d. Kontrollera skruven som fäster magasinete. Kontakta kvalifi cerad serviceverkstad.f. Kontakta kvalifi cerad serviceverkstad.
Dyckert fastnar i dyckertpistolen.	a. För litet arbetstryck.b. Felaktiga eller böjda dyckert.c. Sliten medbringare.	a. Öka arbetstrycket.b. Kontrollera och byt dyckertband.c. Kontakta kvalifi cerad serviceverkstad.

8. FÖRVARING & TRANSPORT

Vid längre transporter, för att undvika slag och stötar, skall tryckluftsverktyget transporteras i sin plastväska. I fordon skall plastväskan vara väl förankrad.

8.1 Förvaring under paus i arbetet och kortare tid efter arbetets slut

Då tryckluftsverktyget inte används skall:

• Den vara bortkopplad från tryckluftssystemet.
• Magasinet (7) vara tömt.
• Den inte utsättas för direkt solljus.
• Vara oåtkomlig för barn och obehöriga.

8.2 Längre tids förvaring

Vid längre tids förvaring skall:

- Den vara smord. Smörj med 2-3 droppar dimsmörjolja i inloppet och därefter avfyras 4 – 5 st dyckert så att smörjoljan sprids inne i cylinderhuset.

• Den vara bortkopplad från tryckluftssystemet.
• Den vara väl rengjord.
• Magasinet vara tömt.
• Förvaras i plastväskan oåtkomlig för barn och obehöriga i ett frostfritt utrymme.
• Den inte förvaras i direkt solljus.

OBS! För att undvika problem med

matningen, så får banden med dyckert inte förvaras fuktigt, i för varma utrymmen eller i direkt solljus.

9. AVFALLSHANTERING

Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt.

10. TEKNISKA DATA

Art.nr.: 15-540

Modell: .....Tryckluftsdriven Dyckertpistol

Arbetstryck: .....4,8-7,5 bar

Max lufttryck:....8,5 bar

Luftförbrukning: .....128 l/min vid 6 bar, 0,53 l/per dyckert

Dyckert längd: 20 - 50 mm

Magasinkapacitet: .....100 st.

Rek. inner diameter på

tryckluftsslang: . . . . . . . . . . . . . . Min ∅ 6 mm

Luftintag:....1/4"

Noslängd: 20 mm

Vikt: 2,3 kg

Mått: 240 x 55 x 255 mm

Bulleremission

Mätmetod:....EN 792-13:2000

Emissionstrycknivå L _PA : .....92,2 dB(A)

Mätosäkerhet L_PA : 2,1 dB(A)

Beräknad ljudeffektnivå L_WA : . . .105,1 dB(A)

Mätosäkerhet L_WA : .....2,1 dB(A)

Garanterad ljudeffektnivå L _WA : .107 dB(A)

De angivna ljudnivåvärdena är emissionsvärden och anger inte säkra arbetsmiljövärden. Även om det fi nns ett samband mellan emissions- och bullernivåer, är förhållandet inte pålitligt som en indikator på om ytterligare säkerhetsåtgärder är nödvändiga eller inte. Faktorer som är specifi ka för en arbetsplats kan påverka bullernivån, såsom längden på aktiviteten, arbetsstyckets form, egenskaper arbetslokalen, andra ljudkällor osv., till exempel antalet maskiner och andra närliggande aktiviteter. Denna information bör ändå ge en bättre uppskattning av möjliga faror och risker.

Arbetsplatsens utformning kan också användas för att minska bullernivån, till exempel placera arbetsstycket på ljuddämpande stöd.

Vibrationer

Mätmetod:....EN 792-13:2000+ A1:2008

Genomsnittliga vibrationer

i handtag: 2,50 m/s²

Toppvärde, vibrationer

i handtag: 43,5 m/s²

Osäkerhet K: 3,0 m/s²

Deklarerad vibrationsnivå är emissionsvärden och anger inte den påverkan som händer och armar utsätts för. Faktorer som vid användning påverkar vibrationsnivån i händer och armar kan vara gripkraft, riktning på rörelserna, inställning av energiförsörjningen, arbetsstycket, arbetsstyckets stöd, exponeringstid med mera.

OVERSETTING AV ORIGINAL BRUKSANVISNING
