BRUKSANVISNING 31-219 Biltema

Detta slutsteg är avsett för montering i fordon med 12 V batteri.

TEKNISKA DATA

Uteffekt vid 2 Ω RMS .....4 x 80 W

Uteffekt vid 4 Ω RMS .....4 x 50 W

Uteffekt vid 4 Ω RMS

bryggkopplat....1 x 120 W + 2 x 50 W

Förvrängning (THD) ....≤ 0,1 %

Lågpassövergångsfrekvens . . .50–360 Hz

Högpassövergångsfrekvens . . .65 Hz-1 kHz

Frekvensomfång .....10 Hz–45 kHz

Signal/brusförhållande .....≥ 90 dB

Stereoseparation ....> 50 dB

Ingångskänslighet .....0,15–6 V

Säkring .....30 A x 2

Mått 300 x 190 x 51 mm

Vikt 2,2 kg

SÄKERHETSFÖRESKRIFTER

1. Läs alltid manualen före användning.
2. Produkten får bara användas enligt anvisningarna i manualen.
3. Produkten får inte modifi eras eller byggas om.
4. Utsätt aldrig produkten för regn, vatten, solljus eller stark hetta.

KNAPPAR, ANSLUTNINGAR OCH FUNKTIONER

1. PRT PWR

Lysdioden lyser grönt i normalläge och lyser rött om fel har uppstätt och slutsteget är i skyddat läge. Slutsteget har inbyggd skyddskrets för att skydda transistorer och högtalare.

2. HPF -Högpassfi Iter

Används till kit-/coaxial-system med full range högralare. Ställ in högpassfrekvensen mellan 60 Hz till 1,2 kHz.

Ställ in frekvensfi Iter: Välj LPF (lågpassfi Iter) för bas, HPF (högpassfi Iter) för mellanregister eller FULL för hela frekvensomfånget.

Om slutsteget används för att driva bashögtalare ska fi lterväljaren ställas på LPF. Om slutsteget används för att driva mellanfrevens- diskant- och koaxialhög-talare ska väljaren ställas på HPF.

Ställ väljaren på FULL när slutsteget används i Trimode och för högtalare avsedda för hela frekvensområdet.

4. GAIN, ingångsnivåreglage

Används för att justera effekten. Rekommenderad grundinställning är 50% (mitten). Justera i små steg (10%) med- eller moturs för att minska/öka för att få önskad nivå.

5. OUTPUT L/R

Anslutning av extra slutsteg med RCA-kabel.

6. INPUT L/R

Anslutning av bilstereo med RCA-kabel.

7. BASS BOOST

Ställ övergångsfi Itret i läge FULL eller LPF. BASS BOOST går att ställa i 3 läge 12 dB, 6 dB och 0 dB beroende på hur mycket basljud som önskas. 12 dB ger mest bas och läge 0 dB ger normal bas.

8. LPF Lågpassfi Iter

Används för bas. Ställ in lågpassfrekvensen mellan 50 Hz till 400 Hz. Återger ljud som ligger under angivet värde. Rekommenderat värde är 80-100 Hz.

9. Spänningsmatning

Anslutning av +12 V DC från batteriet, jord till bilens chassi och fjärrstyrningsledningen.

10. Säkring

30 A

11. SPEAKER CONNECTIONS

Anslutning av högtalare eller subwoofer. Lägg märke till polariteten för högtalarna.

INSTALLATION

• Placera slutsteget på önskad plats och markera de fyra skruvhålen.
• Borra hållen med ett 4 mm borr. Se till att inga ledningar etc ligger bakom hålen som ska borras.
• Montera slutsteget med medföljande skruvar.

OBS! För att undvika störningar bör inte slutsteget placeras för nära bilstereon eller antennen. Medföljande skruvar är 25 mm långa – se till att monteringsplattan är tjockare.

ANSLUTNING AV HÖGTALARE

• Använd högtalare med 2-8 Ω impedans.
• Se till att polariteten är rätt.
• Varje kanal på slutsteget är avsett för en belastning på 4 Ω. Den rekommenderade minsta belastningen är 3 Ω för användning till subwoofer och 4 Ω för högtalare avsedda för hela frekvensområdet. Lägre belastning kan orsaka överhettning och att det inbyggda termiska skyddet löser ut.

Anslutning av två högtalare

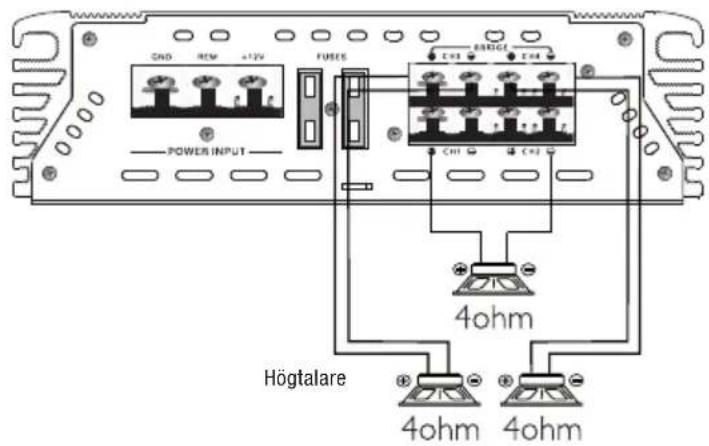

Anslutning av tre högtalare

Anslutning av fyra högtalare

ANSLUTNING TILL BILSTEREO
Använd RCA-kabel.

ANSLUTNING AV SPÄNNINGSMATNING

1. Anslut jorkabeln från bilen till GND-uttaget på slutsteget
2. Koppla slutstegets fjärrkontakt (REM) till matningsenhetens fjärrpåslag med en ledning med minst 0,8 mm² ledningsarea.

Denna anslutning gör att du kan starta och stänga av förstärkaren via bilstereon.

1. Anslut spänningskabeln från bilbatteriet till +12 V-uttaget på slutsteget.

Jordanslutning

Anslut slutstegets jordkontakt (GND) till en god jordpunkt på bilens chassi, så nära slutsteget som möjligt. I tabellen nedan anges minsta tillåtna ledningsarea. Skrapa bort färg och lås anslutningsskruven med en tandad låsbricka.

ELANSLUTNING

Koppla en ledning direkt till pluspolen på bilens batteri och montera lämplig säkringshållare inom 30 cm från batteripolen. Sätt inte i säkringen ännu. Dra ledningen till slutsteget och anslut den till pluspolen (BATT+). Sätt i lämpliga genomföringar om du drar ledningen genom plåtväggar. Felaktig dragning och otillräckligt skydd av matningsledningen kan leda till bilbrand. Sätt i säkringen i hållaren vid batteriet när du installerat ledningen mellan pluspol och slutsteg.

FJÄRRANSLUTNING

Koppla slutstegets fjärrkontakt (REM) till matningsenhetens fjärrpåslag med en ledning med minst 0,8 mm² ledningsarea.

BYT SÄKRING

Dra ut säkringen.

Byt till medföljande extrasäkring eller en säkring som motsvarar märkningen på den trasiga säkringen.

Skulle säkringen gå sönder direkt efter byte – kontakta servicetekniker för reparation.

FELSÖKNING

1. Statuslampan på slutsteget lyser inte, stereon är påslagen. Kontrollera att:

A styrledningen från källan till slutsteget har rätt spänning.
B anslutningarna till slutsteg, kopplingsplintar och batteri är korrekt utförda.
C jordanslutningen (GND) mellan slutsteg och chassi är korrekt utförd.
D säkringen vid batteriets pluspol är hel.
E säkringen i slutsteget är hel.
F spänningen vid batteriet och vid slutsteget är rätt

1. Statuslampan lyser röd. Kontrollera att:

A kablarna från högtalarna till slutsteget är ordentligt anslutna.
B RCA-kablarna mellan slutsteg och stereo är ordentligt anslutna.
C volymen på slutsteget är rätt inställd

1. Motorstörningar i högtalarna

Stäng av stereo, koppla bort RCA-kablarna från slutsteget.

Kontrollera att:

A RCA-kablarna är av god kvalitet och inte har avbrott i skärmningen
B RCA-kablarna mellan stereo och slutsteg inte är dragna längs med spänningsmatningskabeln.

1. Förvrängt ljud i musik där förvrängningen inte är avsiktlig. Kontrollera att:

A inte utgångssignalen från stereon till slutsteget är förvrängd
B utgångskänsligheten på stereon är rätt inställd

1. Slutsteget stängs av, röd lampa lyser, slutsteget har stängts av p.g.a. överhettning. Kontrollera att:

A slutsteget har ordentlig kylning.
B slutsteget inte monterats övertäckt av mattor eller liknande.
C högtalarna har rätt impedans (för mono- eller stereoinkoppling).

1. Slutsteget startar inte och röd lampa lyser, högtalarna är inte kortslutna. Kontrollera att:

A högtalarbryggan inte är trasig.
B kablarna mellan högtalare och slutsteg inte är kortslutna.

ELAVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett in-samlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
