BIF 293A+ - Frys Scandomestic - Gratis bruksanvisning och manual

Produkttyp	Frys
Märke	Scandomestic
Modell	BIF 293A+
Installationstyp	Inbyggd
Total kapacitet	293 liter
Energiklass	A+
Årlig energiförbrukning	~250 kWh
Ljudnivå	~40 dB
Klimatklass	SN-T
Mått (H x B x D)	1850 x 600 x 650 mm
Vikt	~60 kg
Spänning / Frekvens	220-240 V / 50 Hz
Avfrostningssystem	No Frost
Snabbinfrysningsfunktion	Ja
Temperaturkontroll	Elektronisk (justerbar)
Temperaturlarm	Visuellt och hörbart
Dörröppningslarm	Ja
Invändig belysning	LED
Hyllor	4 justerbara glashyllor
Lådor	3 genomskinliga lådor
Vändbar dörr	Ja
Köldmedium	R600a
Reservdelar tillgängliga	Ja (från auktoriserad service)
Manualspråk	Engelska, danska, tyska, svenska och andra

Vanliga frågor - BIF 293A+ Scandomestic

Vad är den rekommenderade temperaturinställningen för frysen?

Den rekommenderade temperaturen för förvaring av fryst mat är -18°C. Använd den elektroniska kontrollpanelen för att justera därefter.

Hur avfrostar jag frysen?

Denna modell har ett No Frost-system, så manuell avfrostning krävs inte. Systemet cyklar automatiskt för att förhindra isbildning.

Varför gör min frys ovanliga ljud?

Normala driftsljud inkluderar gurglande (köldmedieflöde) och klickande (kompressorstart/stopp). Om ljudet är överdrivet, se till att frysen är i våg och inte i kontakt med väggar.

Kan dörren vändas för att öppna åt andra hållet?

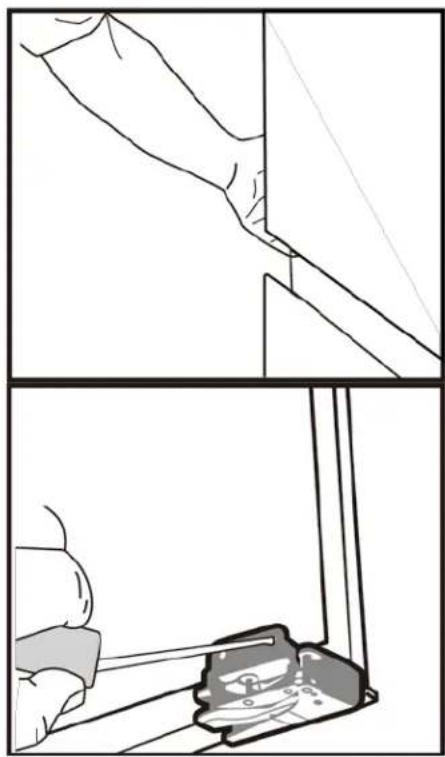

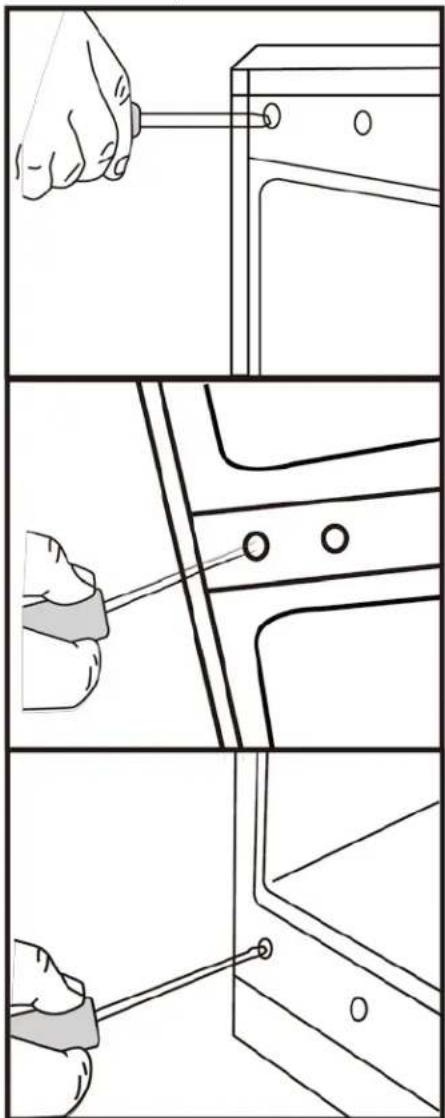

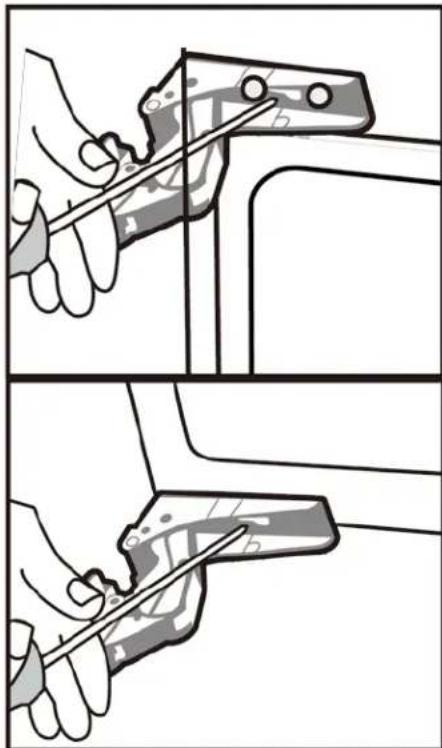

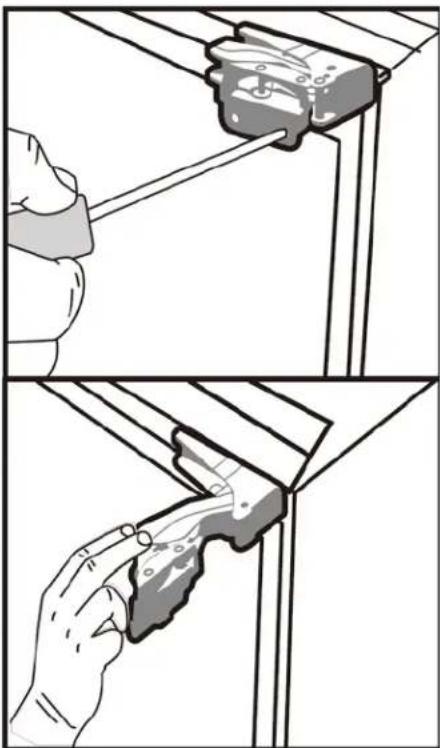

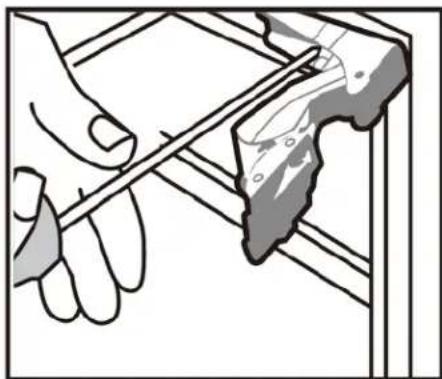

Ja, dörren är vändbar. Instruktioner för att vända dörren finns i manualen. Du kan behöva en skruvmejsel och hjälp.

Hur rengör jag frysen?

Koppla ur frysen. Ta bort all mat och hyllor. Torka insidan med en mild rengöringslösning och en mjuk trasa. Skölj och torka noggrant. Rengör dörrtätningen regelbundet.

Vad ska jag göra om frysen inte kyler?

Kontrollera att elkabeln är inkopplad och att strömbrytaren är på. Se till att termostaten är inställd på -18°C eller kallare. Om problemet kvarstår, kontakta en kvalificerad tekniker.

Är det säkert att förvara varm mat direkt i frysen?

Nej, låt varm mat svalna till rumstemperatur innan du lägger den i frysen för att undvika att höja innertemperaturen och påverka andra förvarade varor.

Hur kan jag spara energi med den här frysen?

Placera frysen i ett svalt, välventilerat utrymme bort från värmekällor. Håll dörren stängd så mycket som möjligt och undvik att överfylla. Rengör kondensorslingorna regelbundet.

Vad indikerar temperaturlarmet?

Larmet ljuder om innertemperaturen stiger för högt, t.ex. efter ett strömavbrott eller om dörren lämnats öppen. Kontrollera maten och återställ larmet om det behövs.

Var kan jag hitta reservdelar till min frys?

Reservdelar finns hos auktoriserade Scandomestic servicecenter. Kontakta kundsupport med ditt modellnummer BIF 293A+.

BRUKSANVISNING BIF 293A+ Scandomestic

Barn i äldrarna 3 till 8 år får fyllaochlasta ur dettakylskåp.

Denna apparat kan användas av barn i åldrarna 8 år ochäldreoch personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhetochkunskap om de har fått instruktioner angående användningen av apparaten på ettsäkertsättochförstårfarorna med skåpet.

Barn ska inteleka med apparaten.

Rengöringochunderhåll av användaren ska integöras av barn utan tillsyn.

Förattundvikaförorening av mat, följgärnaföljande instruktioner:

• Öppning av dörren under långa perioder kan orsaka en signifikant ökning av temperaturen i delar av kylskåpet
• Rengör regelbundet ytor som kan komma i kontakt med mat ochtillgängligaavloppssystem.
• Rengörvattentankar om de inte har använts på 48 timmar; Spolavattensystemetanslutettillvattenförsörjning om vatteninte har spolats på 5 dagar.
• Förvararåttköttoch fisk i lämpligabehållare i kylskåp, så att det inte kommer i kontakt med annan mat.
• Tvåstjärnigamatfackärlämpligtförförvaring av föfryst mat såsom gräddeochgöraisbitar.
• En-, två- och tre-stjärnigafackärintelämpligaför frysning av färsk mat.
• Om kylaggregatetlämnas tomt under långa perioder, stäng av, tina, rengör, torkaochlåt det varaöppetförattundvikaattmögelutvecklas i apparaten.

NORSK

Europeiska säkerhetsintyg

Förklaring om efterlevnad

Tillverkaren tar fullt ansvar för att produkter som tillverkas uppfyller relevanta säkerhets-, hälso- och miljöskyddskrav som anges i europeiska direktiv. Testrapporter är tillgängliga för verifiering på begäran. Tillverkaren kommer att presentera kvalitetscertifikatet eller tillverkningslicensen om så krävs.

Dessutom förklarar tillverkaren att alla delar som är avsedda att komma i kontakt med färsk mat enligt beskrivningen i denna bruksanvisning är fria från giftiga ämnen.

Symbolen på produkten eller på i förpackningar indikerar att den här produkten kanske inte behandlas som hushåll. Istället ska den överlämnas till tillämplig insamlingsplats för återvinning av elektrisk och elektronisk utrustning. Genom att se till att denna produkt kastas på rätt sätt kommer du att göra det hjälpa till att förebygga potentiella negativa konsekvenser för miljön och människors hälsa, vilket annars kan orsakas av olämplig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, vänligen kontakta ditt lokala stadskontor, hushållsavfallshantering service eller butiken där du köpte produkten.

Läs dessa instruktioner noggrant innan användning. Behåll användarmanualen för framtida referens. Kom ihåg att lämna den till ägaren om du någonsin säljer apparaten.

Du har köpt ett tillförlitligt kylskåp. Med lämplig användning och underhåll kommer den att vara i drift i flera år.

Viktigt!

Den är endast avsedd för hushällsbruk. Om du använder det för industriellt eller kommersiellt syfte, se till att relevanta normer och föreskrifter följs.

Ett läckagetest har genomförts i enlighet med relevant säkerhetsstandard.

För att undvika risken för infångning av barn, se till att ditt gamla kylskåp är inoperativt och säkert genom att ta bort spärrarna och bultläsen före bortskaffande.

Viktigt!

Det måste noteras att kylskåpet innehåller köldmedier, vilket kräver specifikationer sophantering. Kontakt lokal avfallshantering för bortskaffande av enheten och agera enligt din myndighet eller din affär om du har en fråga. Se till att rören i kylskåpet inte skadas innan du lämnar enheten till avfallshantering. Läs plattan för vilken typ av köldmedium och isolering som används.

Pluggen ska vara tillgängligt placerad.

Om funktionen är skadad måste den ersättas med en ny från tillverkaren eller en auktoriserad serviceagent.

Varning:

Apparaten ska installeras på ett väl ventilerat ställe. Leveranspaketet ska tas bort.

Varning:

Använd inte ett skarpt eller spetsigt föremål för avfrostning.

Varning:

Se till att kylsystemet inte är skadat.

Varning:

Elektriska apparater får inte användas för att avfrosta enheten, om inte annat rekommenderas av tillverkaren.

Den här användarmanualen kan tillämpas på vissa modeller men kan skilja sig mellan olika modeller

Miljö skydd och korrekt avfallshantering

Förpackningsmaterial

Applikationen paketeras på ett sätt att förebygga skador under transport. Återvinningsbara material används.

Förpackningslådan är tillverkad av wellpapp/kartong

(främst från återvunnet papper).

• Polystyrendelar (CFC-fri skummad polystyren)
- Foder och polyetylenpäsar
- Polypropylenband

Allt tillgängligt material kan också sorteras på avfallsuppsamlingscentra. Allt material ska avfallshanteras på föreskrivet sätt.

Plats

Se till att kylskåpet är upprätt under drift. Om det är snett ska graden inte överstiga 45 grader. Annat kan påvekara kylprestanda.

För att undvika produktskada eller personskada. Kylskåpet ska inte packas ihop efter att det är placerat i en tidigare vald position.

Innan du installerar, se till att enheten inte har någon synlig yttre skada.

Lyft inte enheten när du hanterar den genom att hålla bänkski- van för att förhindra skador på kylen.

Starta inte ett kylskåp som är skadat.

Kontrollera kylskåpet noga för:

• Skadat paket på grund av olämplig hantering under transport
• Skador på utsidan
• Skador i nätsladden/kontakten

Om du tvekar, kontakta kundtjänst för en noggrann kontroll av apparaten.

För att förhindra läckage av köldmedium vid uppstart av kylskåp som kan fortsätta med miljöföroreningar.

Installation

a) Ta bort allt förpackningsmaterial.
b) Ta bort föremål i kylen.
c) Se till att ta bort film och tejp på skåpet och dörren.
d) Ta bort polystyren (om det finns) runt kylskåpet.
e) Ta ut tillbehör och mat i kylen.
f) Rengör insida på fotkylskåp med ljummet varmvatten och vinäger och torka det sedan med en mjuk trasa.
G Använd de medföljande skruvnycklarna för att justera nivån för att säkerställa att kylskåpet är stabilt.

Gör inte detta : använd tvättmedel, vassa eller spetsig a instrument eller läskbaserade hudrengöringsmedel rengör kylskåpet.

• Före installation, se till att kylens system är fri från skador.
• Kylskåpet ska endast användas för det avsedda syftet.
• Kylskåpet ska placeras på fast och jämt golv för att säkerstäl- la cirkulation av kylmediet.
• Om det är möjligt, ställ in kylskåpet i ett kallt och väl ventilerat rum.
• Placera inte kylskäpet i direkt solljus och se till att det omgivande temperatur är inte extremt hög.

- Förvara kylskåpet eller från en värmekälla, såsom uppvärmningssystem, ugn eller spisar. Kompressorn kommer att uppnå mer och ofta resultera i extra strömförbrukning.

Om kylskåpet kommer att placeras nära en värmekälla rekommenderas att installeras en thermal barriär mellan kylskåpet och värmekällan (asbest är förbjudet) eller bibehålla tillräckligt utrymme mellan kylen och värmekällan enligt följande:

Spis eller elektrisk spis 3 cm

kylare eller ugn.... 30 cm

Ytterligare kylskåp.... 2 cm

Placera inte en ny radierande apparat, som mikrovågsugn eller brödrost, ovanpå kylskåpet.

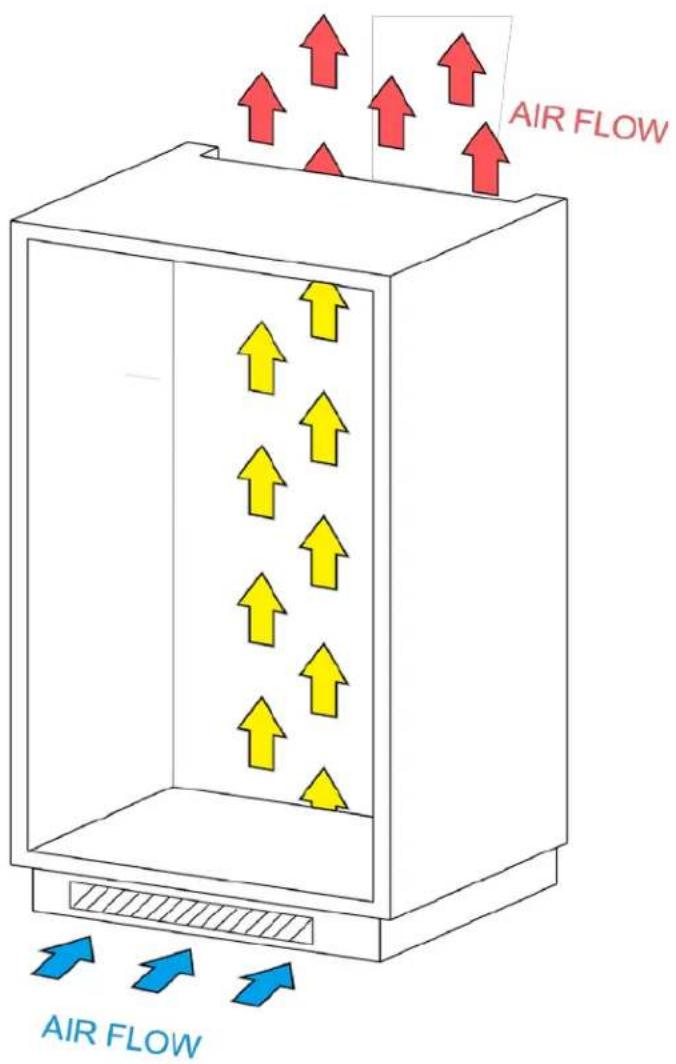

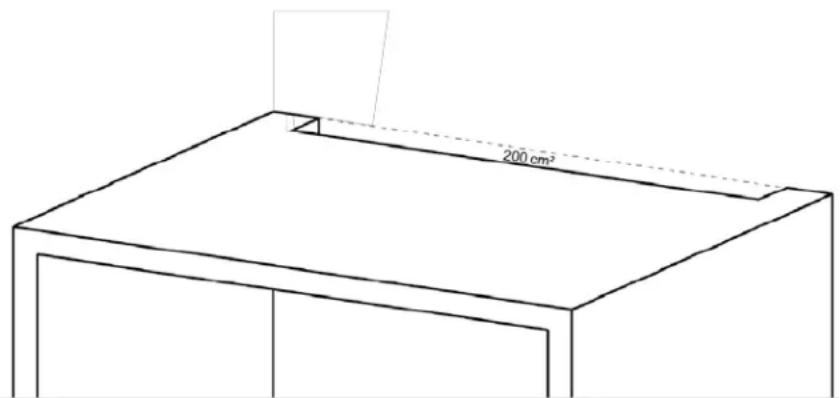

Se till att luftventilen inte hindras.

Koppla aldrig ur kylen genom att dra i nätsladden. Håll alltid i kontakten ordentligt och dra ut den ur uttaget.

Varning!

Efter att kylskåpet är placerat, låt det stå stilla i minst 2 timmar innan du startar det för att säkerställa stabil kylmedelscirkulation och felfri drift.

Innan du startar kylskåpet, se till att det inre facket är torrt (särskilt hörn).

Fara!

Beroende på den kemiska sammansättningen kan köldmediet vara brandfarligt. Läcktätheten hos kylmedelscirkulationssystemet är testat. Obehörigt ingripande av kylmedelscirkulationssystemet kan orsaka brand.

Se till att kylmedelscirkulationssystemet och de perifera delarna av kompressorn inte påverkas.

Alla ingrepp i kylsystemet bör endast utföras av professionell personal.

Varning!

Köldmediet får kan orsaka allvarliga skador för ögonen. I det här fallet sköljer ögon under rinnande vatten och kontakta snarast f en ögonläkare.

Kylskåpet ska vara inom ett lämpligt område med rumstemperatur efter klimatyp.

Utbudet av temperatur för ett speciellt klimat bör observeras. Se tabell för din apparats klimatyp.

Klimattyp ...... Rumstemperatur

SN....+10 °C \~ +32 °

CN....+16°C\~+32°C

ST....+18°C\~+38°C

T....+18 °C \~ +43 °C

Märkplåt

En märkplåt finns på sidan panelen eller baksidan av kylen, vilket indikerar viktiga tekniska data.

Skriv ner tekniska data för senare referens för att undvika behovet av att flytta kylen när sådana data behövs.

Modell/typ

Förvaring

Liter

Arbetsspänning

Volt Max ingångseffekt (W)

Watt Current

Energiförbrukning kWh/24 timmar

Frysningskapacitet kg/24h

Elektrisk anslutning

Kylskåpet ska använda ett ordentligt jordat uttag som bör kontrolleras av en behörig elektriker. Kylskåpet ska alltid anslutas till sitt eget eluttag som har en spänningsgrad och en säkringsgrad i enlighet med typskylten.

Vid avvikelse, kontakta omedelbart det lokala servicecentret eller äterförsäljaren.

Kylskåpet ska inte anslutas till en omvandlare (som solcell)

Använd inte en förlängningssladd.

Driftinstruktioner

Knappar

A) Justera knapp

B) Strömknapp

Startup

Tryck på knappen A för att starta frysen.

FRYSTEMPERATUR

Tryck på knappen B för att välja temperatur.

Det justerbara intervallet sattes i -16, -18, -20, -22, -24 och snabbfrysningsfunktionen. Varje gång du trycker på justeringsknappen lyser indikatorlampan

börja blinka och växla en gång, efter att blinka kommer växeln att ordnas och frysen följer kommandot för att fungera.

Snabbfrysningsfunktion

När du lägger riklig mat i frysen kan du använda snabbfrysningsfunktionen. Funktionen för snabbfrysning fortsätter att arbeta upp till 24 timmar.

Då växlar växeln automatiskt tillbaka till den sista inställningen.

Skick:

Omgivande temperatur.

- Kvantitet lagrat mat;

• Dörröppningar;

Genom observation kommer du snart att lära dig att välja en lämplig temperaturinställning.

Lämplig temperaturinställning är mycket viktig för matlagring. Mikrober kan förstöra mat mycket snabbt, såvida inte tillväxten stoppas av låg temperatur.

Det rekommenderas att ställa in temperaturen till 18° C eller lägre, vilket effektivt kan eliminera processen för mikrober.

Avstängning

Tryck på knappen B för att stänga av frysen. Kompressorn bör stoppa då. Slutligen, koppla ur vägguttaget

Får ej frysas.

3-stjärniga eller 4-stjärniga frysar är lämpliga för förvaring av djupfryst mat (redan fryst innan den läggs in i frysen), för att

Iagra färsk mat under en kort period (2-3 veckor) genom att frysa den eller göra is, glass och isglass.

Rekommenderat utgångsdatum för maten måste följas. Frys kan användas för att producera isbitar.

rengöringsvätska. inom den kylskåp kan vara justerade genom att ställa in temperaturregulatorn. För färsk mat och mat som måste lagras under en lång period rekommenderas -18 °C eller lägre, eftersom mikrober knappt kan överleva under denna temperatur. När temperaturen är högre än -10 °C, kommer mikrober att börja orsaka förstöring av mat, och lagringstiden för mat kommer att reduceras effektivt. Om du behöver frysa mat som är redan delvis eller helt tina, kok den innan du lägger till den i frysen igen. Den höga temperaturen i kokningsprocessen kan eliminera de flesta mikrober.

OBS!

• Tillsätt aldrig konserverade eller koldioxiddrycker i frysen, eftersom koldioxid kan expanderas vid frysning och leda till explosionsrisk.
• Mat på flaskor som behöver omedelbar kylning ska förvaras i frysen i högst en timme innan de tas ut, annars kan flaskor spricka.
• Is eller isglass bör vara tillåten flera minuter före användning, eftersom läppar och tunga kan få frostskador (kan förekomma på huden). Undvik också att vidröra inre väggar i frysen med våta händer.

VIKTIGT!

• Mat som ska läggas till frysen måste vara väl förpackad.
• Observera utgångsdatum för frysta livsmedel.
• Endast färsk mat i hög kvalitet är lämplig för fryslagring.
• Mat som lagras i frysen ska vara ordentligt stor.
• Vikten av ett enda paket med frysta livsmedel får inte överstiga 2 kg.
• Vänligen använd återanvändbar plastfilm/aluminium för att packa mat eller lägga mat i behållare.
• Matpaket bör inte fånga in för mycket luft inuti.
• Använd klämma, rep eller frysebeständigt tejp för att försegla matpaketet.
• Filmsvetsanordning kan användas för att täta plastförpackningarna.
• Placera matpaket nedät för att få en snabbare frysprocess.
• Linda in torr mat förre den läggs in i frysen, eftersom de kan fastna när de är frysta.
• Om du behöver frysa mat som redan är helt tinad ska du laga den innan du lägger in den i frysen igen.
• Använd inte mat som redan har gått ut, eftersom det kan orsaka förgiftning.

Tillverka isbitar, glass och isglass

Skapa isbitar:

Tillsätt vatten till isen till 3/4 av dess volym, placera det i bottenområdet av frysen. När isbit är klar kan du spopla dem under vatten för att enkelt ta ut isbitarna.

Att göra glass:

Ta bort fodralet. När glassen är klar ska du spola isbrickan med rinnande vatten så du lätt kan ta den ur brickan..

Förberedelse för för semester

För längre semester, ta ur maten ur kylen och rengör kylen Som beskrivs i "Rengöring av underhåll". Åtgärderna är för att motverka bildning av mögel eller lukt.

Rengöring, tillbehör och underhåll

Koppla ur eller koppla bort apparaten före rengöring.

Håll utsidan ren. Använd rengöringsmaskiner eller rengöringsmedel för att rengöra utsidan regelbundet (använd inte dessa rengöringsmedel för att rensa in sidan). Torka över dörrpackningen med en trasa lätt fuktad med ljummet vatten. Inget rengöringsmedel bör användas. Använd aldrig olja eller fett för rengöring.

Rengör insidan regelbundet.

• Rengör kylen eller kupén månadsvis och frosta av enligt avfrostningscykeln.
• Ta ut livsmedel från kylskåpet och frys fack och förvara dessa livsmedel på en sval plats.
  • Ta bort alla avtagbara delar.
• Delarna får inte tvättas i diskmaskin. Tvätta dem manuellt i ljummet vatten.

Ångstädare är farliga och strängt förbjudna.

Tvätta det inre facket med ljummet rent vatten och torka med en mjuk trasa. Det är helt torrt efter att ha väntat i 3-4 minuter. Förstör inte eller ta bort kylskåpets typskylt. Det kan behövas för kundservice eller relevanta processer. Se till att vatten inte tränger in i elektriska delar i kylen.

Om en värmeväxlare, dvs. kondensor, är monterad på baksidan av kylen, damm och ludd bör avlägsnas regelbundet för att möjliggöra effektiv värmeavledning och undvika överdriven kraftförbrukning. Rengör utsidan av värmeväxlaren med en mjuk borste eller en dammsugare.

Avfrostningsvattnet dränerar bort genom rännan. Avloppshålet ska rengöras regelbundet med en vattpinne eller liknande instrument.

Se till att vatten inte rinner ner i avloppshålet under rengöring. I annat fall kan vatten spillas eller stänk på marken på grund av avdunstning.

Upptining

Frysfacket, avsett för förvaring av frysta livsmedel, har inte automatisk avfrostning.

Frysfacket ska avfrostas regelbundet. Avfrostning av frysfacket när islagrets tjocklek när 5 cm.

Koppla ur kylen innan avfrostning. Ta ut livsmedel från frysfacket och förvara dessa livsmedel på en sval plats. Använd en isskrapa för att ta bort isen. För att påskynda processen, placera en skäl med varmt vatten i frysfacket. Rengör och ladda in frysfacket efter avfrostning.

POTENTIELLT SÄKERHETSFARA!

Använd inte elektriska apparater som härtork, elektrisk fläkt, ångrensare, avfrostningsspray eller öppen eld (t.ex. ljus) för avfrostning får ej frysas. Plastlådans delar av inre facket kan smälta och eventuell gnista eller öppen eld kan orsaka eld eller närvaro av explosiv gas. Använd aldrig ångrensare. för att tina upp frys-facket - fara för elektrisk stöt!)

Försiktighet:

• Förvara dessa livsmedel svalt innan avfrostningsprocessen är klar.
• Håll dörren till frysfacket öppet.
• Is och frost bildas på förångarens yta under drift. Ett tjockt lager is eller frost fungerar som värmeisolering och hindrar värmeledningen.
• Avfrostning av frysutrustning i kortast möjliga tid för att undvika upptining av frysta livsmedel.
• Ta inte bort isen eller frosten i frysfacet med ett vasst eller spetsigt föremål. Annars kan förångarytan skadas.
• Torka avfrostvatten då och då med svamp.
• Placera varmt vatten nära dörren till frysfacket för att påskynda avfrostningsprocessen.
• Torka frysfacet och placera den frysta maten tillbaka.
• Anslut kylen igen efter avfrostning.
• Starta kylskäpet genom att justera temperaturövervakning
• Stäng dörren till frysfacket.

Diagnos av problem

Den senaste tillverkningstekniken lägger till en toppmodern kylning och frysning för att säkerställa säkra och tillförlitliga resultat för enhet. Vid tvivel om fel, se till att kontrollera texten nedan innan du gör ett serviceanrop:

Saker att notera:

Kompressorn (som också är egen som kylenhet) arbetar hela tiden utan stopp.

Kompressorn är en automatisk temperaturrevalator representerad av en temperaturknapp. När inre temperaturen överstiger den förinställda temperaturen, startar automatiskt kompressorn och när inte temperaturen faller under den aktuella temperaturen stannar kompressorn automatiskt.

Det är normalt att kompressorn ger ljud under drift. Bruset kommer från motorn Flödet av kylskåp genom kompressorn or- sakar ljudet. Dessa ljud betyder inte att kylskåpet är trasigt.

Den yttre ytan kan vara våt när det är kallt och omgivningstemperaturen är låg. Det är normalt, och den yttre ytan blir torr när omgivningstemperaturen stiger.

Om orsakerna till ett sådant fenomen inte kan identifieras och lösas, vänligen kontakta servicecentret.

Analys av enkla fel och eliminering av orsaker

När det gäller följande små fel behöver de inte fastställas av teknisk servicepersonal, du kan själv försöka lösa problemet.

Problem Inspektera Lösningar

Kylskåpet kyler inte alls

• Är kontakten i ordentlig kontakt med uttaget?
• Har en säkring gått??
• Ingen elförsörjning?
• Testa att sätta i kontakten igen.
• Öppna dörren och se om lampan lyser

Konstigt ljud

• Står maskinen stabilt?
• Står maskinen för nära väggen?
• Justera kylskåpets fötter så att det står jämnare.
• Flytta kylskåpet ifrån väggen.

Kylskåpet kyler dåligt

• Har du placerat varm mat i kylskåpet?
• Öppnas dörren ofta?
• Är föremål i mellan dörren och apparaten?
• Står maskinen nära en värmekälla eller I direkt solljus?
• Är den välventilerad?

Har fel temperatur satts?

• Vänta med att sätta in mat tills den blir kall.
• Kolla dörren.
• Flytta kylskåpet ifrån plats där det utsätts för värmekälla/solljus.
• Se till att kylskåpet har god ventilation.
  • Ställ in passande temperatur.

Konstig lukt

• Rutten mat?
• Behövs rengöring av maskinen?
  • Mat med stark doft har läckt?
• Kasta rutten mat.
  • Rengör insidan av kylskåpet.
• Packa om maten.

Notera: Om ovanstående beskrivningar inte kan användas för felsökning, demontera inte och försök att reparera det själv. Reparationer utförda av oerfarna personer kan orsaka skada eller allvarliga funktionsfel. Kontakta den lokala affären där ditt köp gjordes. Denna produkt ska servas av en auktoriserad reparatör och endast äkta reservdelar ska användas. När apparaten inte används under långa perioder, koppla ur den ifrån elnätet, töm den på mat och rengör apparaten, lämna dörren öppen för att förhindra obehaglig lukt.

Obs!

Det är normalt med buller från kylmedium när det strömmar genom kylsystemet.

Det är normalt att det bildas fukt runt dörrhandtaget på sommaren. Torka den torr med en mjuk trasa.

Kylskåpet kan inte utföras av användaren och gör det inte försök att ingripa med normal drift av apparaten.

Under ett strömavbrott

Det finns inget behov av att ta ut de frysta livsmedlen i frysfacket om strömavbrottet inte varar mer än 2 timmar. Annars, ta ut maten efter 2 timmar.

Ringa ett servicesamtal

Service och reparation bör utföras av behörig professionell personal. Tillverkaren ansvarar inte för risken för skador eller skador på grund av bristande efterlevnad av denna bestämmelse och garantin upphåvs. Garantin och listan över servicecenter anger de auktoriserade leverantörerna av efterhandsservicen för din apparat. Kontakta din återförsäljare om det inte finns något servicecenter i ditt område. För fel eller problem orsakade på grund av felaktig användning eller överträdelse av instruktionerna här, kostnader och utgifter som uppstår vid service och reparation ska vara född av användaren och återförsäljaren är inte ansvarig för sådana kostnader och utgifter. För att få snabb hjälp är följande information nödvändig:

• Typ och modell av kylskåp (se typskylten)
• Inköpsdatum
• Namn och adress på återförsäljaren.
• Beskrivning av fel/problem.

Installation i kök

Om du vill placera kylskåpet i köket ska du kontakta en professionell installatör eller en lokal serviceleverantör. Gör det inte själv.

Garanti

Villkoren såväl som garantiperioden anges i den medföljande garantibrevet. Återförsäljaren informerar dig om detsamma vid köp.

Tillverkaren reserverar rätten att förbättra design, konstruktion och teknik utan vidare meddelande

Denna apparat får aldrig installeras i närheten av värmekällor, t.ex. värmeelement eller spisar, inte heller på fuktiga platser.

Sök hjälp av en annan eller två personer när du installerar apparaten. Denna apparat kan ha vassa kanter. Använd adekvat PPE för miljön.

För att säkerställa att apparaten är i nivå bör du använda de höjdjusterbara fötterna framtil på apparaten.

Kylsystemet på baksidan av apparaten får inte beröra bakväggen.

Ju större gapet, desto bättre.

Innan installationen ska du tillhandahålla den inre dimensionen av ditt skåp till din leverantör och se om din produkt kan installeras i ditt skåp eller inte.

ÄNDRA DÖRRENS RIKTNING 1/2

1. Ta bort skruvlock på framsidan av produkten.

1. Ta bort skruvarna från toppen och botten med dörren stängd gångjärn som håller apparatens dörr mot gångjärnen. Ta först bort skruvarna från det övre gångjärnet.

1. Stöd dörren i botten och öppna gångjärnen bort från apparatdörren. Lyft försiktigt bort apparatdörren så att du inte skadar gångjärnen eller dörren.

1. Använd på samma sätt för att ta bort de andra dörrarna (om tillämpligt)

2. Med det övre gångjärnet öppet, ta bort skruvarna från det övre gångjärnet som fixerar gångjärnet på apparatens skåp.

1. Vänd över det övre gångjärnet (av 180°) och fixera den på plats på diagonalt motsatt hörn av apparatskåp. Om du vill fästa dörren genom att fixera de yttre skruvarna av gångjärnet till dörren.

Det viktigaste att överväga när man installerar någon kylenhet i ett utrustat kök är ventilation. Värmen som tas bort från kylfacket måste spridas ut i atmosfären. Felaktig ventilation kan leda till för tidigt kompressorfel, överdriven energiförbrukning, total systemfel och kan ogiltigförklara garantin som medföljer apparaten.

För produkter som är avsedda att installeras i en hög bostadsenhet måste följande krav uppfyllas:

Gör en öppning på 200 cm ^2 för ventilationen.

VENTILATION 2/2

En luftpassage bör finnas på toppen av skåpspåret för att tillåta fri luft in och ut.

Det bör finnas utrymme på baksidan av skåpet så att sval luft kan dras över kondensorn. Rekommenderas: 500 x 35mm.

En utskärning bör göras i sockeln nedanför kyl/frysen och den är klar snyggt med hjälp av luftventilationsgaller. Alternativt kan en tunn sektion av sockeln tas bort för att tillåta luft in i enheten (rekommenderas 600 mm x 10mm)

Montering av fasaddörrarna

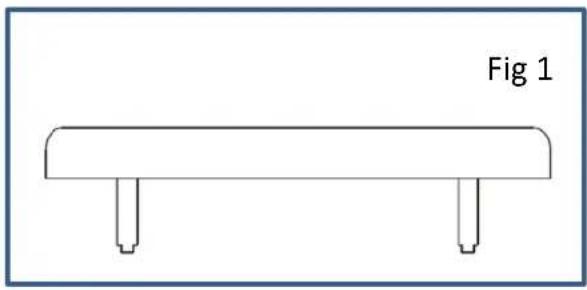

Fig. 2 - Montering av dekordörrfästet Ta bort det vita dekorativa locket

(Fig. 1) genom att lyfta den uppåt. Få följande mätningar: Mått B = Mät från undersidan av köksenheten till botten av fästkonsolen. Dimension C = Mät från undersidan av köksenheten till toppen av nästa enhetsdörr.

Skruva loss och ta bort muttrarna och brickor från toppen av apparatdörren för att ta bort konsolen.

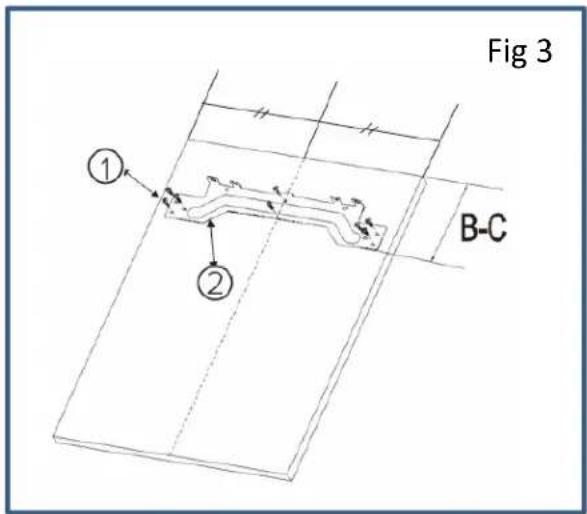

Fig. 3 - Montering av dekordörrfästet Dra C från B och lägg

fixeringsfästet (2) på plats med hjälp av detta mätning för vertikal position och placera till mitten för horisontellt läge. Säkra fixeringsfästet (2) med skruvarna (1).

Fig. 4 - Montering av dekordörren

Placera dekordörren på apparaten dörren genom att sätta in justeringsbultar i spåren på fixeringsfästet. Lokalisera brickorna och skruva muttrarna på justeringsbultar.

Montering av fasaddörrarna

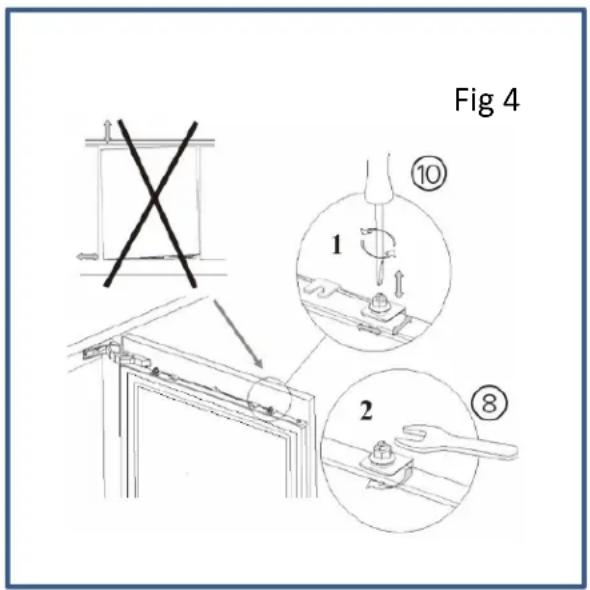

Fig. 4 - Rikta in dekordörren Stäng dörren och kontrollera inriktningen med de andra enhetens dörrar.

Justera dekordörren genom att skruva av justeringsbultarna för vertikal justering och med hjälp av spåren på fixeringsfästet för andra riktningar. Lås skruvarna på plats såsom visas i fig. 4.

Montering av dörrfäste

Leta reda på med apparatdörren öppen dörrfäste av metalldekor fästen och skruva fixeringarna till dekoren dörr. Du kan behöva ta bort och montera dessa fästen igen beroende på dekordörren begagnad

Sätt tillbaka det dekorativa skyddet, som du tas bort i det första steget, vidare till dekordörrfästet.

Kontrollera att hela dörrenheten fungerar smidigt och att frysens dörrtätning skapar fortfarande en tätning.

Se till att dörrförslutningarna är korrekt:

Det är normalt att tätningen komprimeras efter att dörren har varit reverserad Med dörren stängd, använd en hårtork för att expandera tätningen och fylla avständ mellan dörren och apparatens kropp. Var noga med att inte använda hårtork för nära apparaten, vilket kan skada tätningen. Ett avständ på cirka 10 cm bör vara adekvat. När du är klar, låt tätningen och dörren svalna innan du vidrör dem. När det är gjort kommer tätningen att förbli på plats.
