GV77D61SB - Nape AEG - Besplatni korisnički priručnik

Tip proizvoda	Aspiratorska napa
Marka	AEG
Model	GV77D61SB
Širina	90 cm
Dubina	50 cm
Minimalna visina	65 cm
Maksimalna visina	110 cm
Neto težina	15 kg
Električno napajanje	220-240 V / 50 Hz
Snaga motora	220 W
Tip upravljanja	Elektronski dodirni
Broj brzina	3 + intenzivna
Maksimalni nivo buke	65 dB(A)
Osvetljenje	Ugrađena LED
Tip filtera za masnoću	Aluminijum periv u mašini za sudove
Filterski ugalj (opciono)	Aktivni filterski ugalj (ref. AEG...)
Maksimalni protok vazduha	650 m³/h
Maksimalni pritisak	400 Pa
Indeks energetske efikasnosti	Klasa A+
Način odvoda	Spoljni odvod ili recirkulacija
Prečnik odvodnog kanala	150 mm
Čišćenje	Redovno čistite filtere za masnoću svake 4 nedelje
Sigurnost	Automatsko isključivanje nakon 10 sati neprekidnog rada
Popravljivost	Rezervni delovi dostupni na AEG sajtu (motor, filter, sijalica)

Često postavljana pitanja - GV77D61SB AEG

Kako instalirati napu AEG GV77D61SB ?

Instalaciju mora obaviti kvalifikovani stručnjak. Poštujte sigurnosne udaljenosti: najmanje 65 cm između nape i gasnog šporeta, i 45 cm za električni šporet. Čvrsto pričvrstite napu na zid i povežite odvodni kanal (prečnik 150 mm).

Kako očistiti filtere za masnoću?

Aluminijumski filteri za masnoću se peru u mašini za sudove na maksimalno 65°C, ili ručno sunđerom i tečnošću za pranje sudova. Preporučuje se čišćenje svake 4 nedelje radi održavanja efikasnosti nape.

Kada zameniti filter za ugalj?

Ako se napa koristi u režimu recirkulacije, aktivni filter za ugalj treba zameniti svaka 4 do 6 meseci u zavisnosti od upotrebe. Indikator na napi može vas upozoriti.

Zašto moja napa proizvodi buku?

Neuobičajena buka može poticati od začepljenog filtera, loše pričvršćenog kanala ili stranog predmeta u turbini. Proverite filtere i očistite ih. Ako buka potraje, kontaktirajte servis.

Kako podesiti automatsko isključivanje?

Napa ima automatsko isključivanje programirano da se isključi nakon 10 sati neprekidnog rada. Ova funkcija se ne može isključiti, ali štedi energiju.

Šta učiniti ako se napa ne uključuje?

Proverite da li je napa pravilno priključena i da li je osigurač iskočio. Ako jeste, vratite osigurač. Ako problem potraje, elektronska ploča može biti neispravna; kontaktirajte stručnjaka.

Kako koristiti intenzivnu funkciju?

Pritisnite taster Intenzivna da aktivirate boost režim. Napa radi punom snagom 10 minuta, a zatim se vraća na prethodnu brzinu. Idealno za brzo uklanjanje jakih mirisa kuvanja.

Mogu li instalirati napu u režimu recirkulacije?

Da, napa se može koristiti u režimu recirkulacije sa filterom za ugalj (opciono). U tom slučaju, vazduh se filtrira i vraća u prostoriju. Proverite da li vaš model uključuje komplet za recirkulaciju ili ga poručite zasebno.

Kako zameniti LED sijalicu?

LED osvetljenje je ugrađeno. Ako sijalica otkaže, kontaktirajte servis za zamenu. Pokušaj samostalne zamene može oštetiti napu ili poništiti garanciju.

Gde pronaći rezervne delove za GV77D61SB?

Rezervni delovi (motor, filteri, sijalice, itd.) dostupni su na zvaničnom AEG sajtu ili kod ovlašćenih prodavaca. Uvek koristite originalne delove da biste obezbedili sigurnost i performanse.

KORISNIČKI PRIRUČNIK GV77D61SB AEG

SR Uputstvo za upotrebu | Aspirator šporeta 261

- Nemojte flambirati iznad uređaja.

- Nemojte ga koristiti za ispuštanje opasnih ili eksplozivnih tvari i para.

1 Uključeno / Isključeno Uključuje i isključuje napu.

2 Prva brzina Motor prebacuje na prvu razinu brzine.

3 Druga brzina Motor prebacuje na drugu razinu brzine.

4 Treća brzina Motor prebacuje na treću razinu brzine.

5 Pojačanje brzine Motor prebacuje na veću razinu brzine. Nakon 8 minuta uređaj se vraća na prethodne postavke.

6 Maksimalna brzina Motor se prebacuje na maksimalnu razinu brzine. Nakon 5 minuta uređaj se vraća na prethodnu postavku.

7 Breeze Motor radi na najnižoj brzini. Nakon 60 minuta uređaj se isključuje.

Dobro došli u AEG! Hvala što ste izabrali naš uređaj.

Pribavite savete za korišćenje, brošure i informacije za rešavanje problema, servis i popravku: www.aeg.com/support

Zadržano pravo izmena.

SADRŽAJ

1. INFORMACIJE O BEZBEDNOSTI....261
2. УПУТСТВА О БЕЗБЕДНОСТИ....264
3. ИНСТАЛАЦИЈА....265
4. ОПИС ПРОИЗВОДА.... 265
5. СВАКОДНЕВНА УПОТРЕБА....266
6. НЕГА И ЧИШЋЕЊЕ...... 268
7. РЕШАВАЊЕ ПРОБЛЕМА....269
8. ЕКОЛОШКА ПИТАЊА.... 270

1. ИНФОРМАЦИЈЕ О БЕЗБЕДНОСТИ

Пре инсталације и коришћења уређаја, пажљиво прочитајте приложено упутство. Произвођач није одговоран за било какве повреде или штету које су резултат неисправне инсталације или употребе. Чувајте упутство за употребу на безбедном и приступачном месту за будуће коришћење.

1.1 Безбедност деце и осетљивих особа

• Овај уређај могу да користе деца старија од 8 година и особе са смањеним физичким, чулним или менталним способностима, као и особе којима недостају искуство и знање, уколико им се обезбеди надзор или им се дају упутства у вези са употребом уређаја на безбедан начин и уколико схватају могуће опасности. Децу млађу од 8 година, као и особе са веома тешким и сложеним инвалидитетом, треба држати даље од уређаја, осим ако су под сталним надзором.
• Децу треба контролисати како се не би играла са уређајем.
• Држите сву амбалажу даље од деце и одложите је на одговарајући начин.
• Децу и кућне љубимце држите подаље од уређаја док ради.
• Деца не смеју да обављају чишћење и корисничко одржавање уређаја без надзора.

• Овај уређај је намењен за кућну употребу изнад плоча за кување, шпорета и сличних уређаја за кување.
• Овај уређај је намењен за употребу у једном домаћинству у затвореним просторима.
• Уређај се може користити у канцеларијама, хотелским собама, пансионима, сеоским туристичким домаћинствима и сличним објектима за смештај где употреба не превазилази (просечан) ниво потрошње по домаћинству.
• Пре чишћења и одржавања, искључите уређај из напајања.
• ОПРЕЗ: Доступни делови могу постати врели током употребе са уређајима за кување.
• Користите само завртње за причвршћивање које сте добили уз уређај, а ако нису испоручени, користите завртње препоручене у упутству за инсталацију. Монтирајте уређај на сигурно и прикладно место које испуњава захтеве за монтажу.
• УПОЗОРЕЊЕ: Ако не поставите завртње или не фиксирате уређај у складу са овим упутствима, може доћи до опасности од струјног удара.
• Немојте користити лепкове за фиксирање уређаја.
• Минимална удаљеност између површине плоче за кување на којој се налазе посуде и доњег дела уређаја мора бити најмање 65 см, осим ако није другачије наведено у упутству за инсталацију уређаја или плоче за кување.

- Испуштање ваздуха мора бити у складу са прописима локалних власти.

- Обезбедите добру вентилацију у просторији у којој је уређај инсталиран како бисте избегли да се у просторију врате издувни гасови других уређаја насталих сагоревањем неких других врста горива, укључујући и сагоревање отвореним пламеном.

- Постарајте се да вентилациони отвори не буду блокирани и да се ваздух који сакупља овај уређај не преноси у канал који се користи за испуштање дима и паре из других уређаја (системи централног грејања, термосифони, бојлери, итд.).

- Кад овај уређај ради с другим уређајима, максимални вакуум који се ствара у просторији не би требало да пређе 0,04 mbar.

- Уколико је кабл за напајање оштећен, њега мора да замени произвођач, одговарајући овлашћени сервисни центар или лица сличне квалификације, како би се избегла електрична опасност.

- Ако је скуп каблова оштећен, мора се заменити посебним скупом каблова доступним код произвођача или овлашћеног сервисног центра.

- Ако је уређај прикључен директно на електрично напајање, електрична инсталација мора бити опремљена изолационим уређајем који омогућава искључивање уређаја из електричне мреже на свим половима. Потпуно искључење мора бити у складу са условима наведеним за пренапонску категорију III. Механизам искључења треба да буде уграђен у фиксну електричну мрежу у складу с правилима о електричним мрежама.

- Немојте фламбирати испод уређаја.

- Немојте користити за испуштање опасних или експлозивних материјала и испарења.

- Редовно чистите уређај меком тканином како бисте спречили пропадање површинског материјала.

• Немојте користити парочистач, водени спреј, оштра абразивна средства за чишћење или оштре металне стругаче за чишћење површине уређаја. Користите искључиво неутралне детерценте.
• Редовно чистите филтере за масноће (барем на свака 2 месеца) и уклоните масне наслаге из уређаја како бисте спречили ризик од пожара.
• За чишћење унутрашњости уређаја користите крпу.

2. УПУТСТВА О БЕЗБЕДНОСТИ

2.1 Монтажа

УПОЗОРЕЊЕ!

Постоји ризик од струјног удара, пожара, опекотина или оштећења уређаја.

• Само квалификована особа може да инсталира овај уређај.
• Немојте да инсталирате или користите оштећен уређај.
• Придржавајте се упутстава за монтирање која сте добили уз уређај.
• Увек водите рачуна приликом померања уређаја јер је тежак. Увек користите заштитне рукавице и затворену обућу.
• Пре инсталације уређаја, уклоните комплетну амбалажу, налепнице и заштитну фолију.
• Не инсталирајте одвод издувног ваздуха у зидну шупљину, осим ако је шупљина пројектована у ту сврху.

2.2 Прикључење на електричну мрежу

УПОЗОРЕЊЕ!

Ризик од пожара и струјног удара.

• Сва прикључивања струје треба да обави квалификован електричар.
• Уверите се да су параметри на плочици са техничким карактеристикама компатибилни са одговарајућим параметрима електричне мреже за напајање.
• Ако симбол ( ) није одштампан на плочици са техничким карактеристикама, уређај мора да буде уземљен.
• Увек користите прописно уграђену утичницу са заштитом од струјног удара.
• Не дозволите да се електрични кабл запетља.
• Немојте да користите адаптере са више утичница и продужне каблове.
• Ако је зидна утичница лабава, немојте да прикључујете мрежни утикач.
• Не вуците кабл за напајање како бисте искључили уређај. Кабл искључите тако што ћете извући утикач из утичнице.
• Заштита од удара делова под напоном и изолованих делова мора да се причврсти тако да не може да се уклони без алата.
• Проверите да ли је уређај правилно инсталиран. Лоше причвршћен или неодговарајући електрични кабл за напајање може проузроковати прегревање терминала.
• Прикључите уређај на крају инсталације. Водите рачуна да постоји приступ електричној мрежи након инсталације.

2.3 Употреба

УПОЗОРЕЊЕ!

Постоји ризик од повреде, опекотина и струјног удара.

• Овај уређај је намењен само за кување. Не користите овај уређај у друге сврхе.
• Немојте да мењате спецификацију овог уређаја.
• Немојте руководи уређајем када су вам мокре руке или када је он у контакту са водом.
• Користите искључиво прибор који је испоручен са уређајем.
• Држите пламенове или загрејане предмете даље од масти и уља током кувања и пржења.
• Не користите непокривене електричне решетке.
• Немојте да користите уређај као површину за одлагање.
• Немојте користити стакла за увећавање, двоглед или сличне оптичке уређаје да бисте гледали директно у осветљење уређаја.
• Ако уређај ради са другим уређајима, максимални развијени притисак не сме да прелази 4 Pa (4x10-5 бар).

2.4 Сервис

Ради оправке уређаја обратите се овлашћеном сервисном центру. Користите само оригиналне резервне делове.

Када се ради о сијалицама унутар производа и резервних делова, сијалице које се продају засебно: Ове сијалице су намењене да издрже екстремне физичке услове у кућним апаратима, као што су температура, вибрације, влага, или су намењене да сигнализирају информације о радном стању уређаја. Нису предвиђене за употребу у другим уређајима и нису погодне за осветљавање просторија у домаћинству.

2.5 Одлагање

УПОЗОРЕЊЕ!

Опасност од повређивања или гушења.

• Обратите се општинским органима да бисте сазнали како да правилно одложите уређај у отпад.
• Искључите уређај из струје.
• Исеците мрежни електрични кабл на месту које је близу уређаја и одложите га.

3. ИНСТАЛАЦИЈА

УПОЗОРЕЊЕ!

Погледајте поглавља о безбедности.

3.1 Упутство за инсталацију

За потпуне информације о инсталацији уређаја погледајте посебну књижицу за инсталацију.

4. ОПИС ПРОИЗВОДА

4.1 Преглед командне табле

Функција Опис
1	Укључи/Искључи Укључује и искључује аспиратор.
2	Прва брзина Мотор прелази на прву брзину.
3	Друга брзина Мотор прелази на другу брзину.
4	Трећа брзина Мотор прелази на трећу брзину.
5	Повећање брзине Мотор прелази на ниво веће брзине. Након 8 минута уређај се враћа на претходно подешавање.
6	Максимална брзина Мотор прелази на максимальну брзину. Након 5 минута уређај се враћа у претходно подешавање.
7	Breeze Мотор ради на најмањој брзини. Након 60 минута уређај се ис-кључује.
8	Hob2Hood® Индикатор функције за контролу аспиратора са плоче за кување.
9	Обавештење о филтеру Подсећа вас да је потребно заменити или очистити филтер са ак-тивним угљем и очистити филтер за маст.
10	Лампа Укључује и искључује светла. Мења интензитет светла.

5. СВАКОДНЕВНА УПОТРЕБА

5.1 Коришћење аспиратора

Проверите препоручену брзину у складу са следећом табелом.

1	Приликом загревања хране, кувања са поклопљеним посудама.
2	Приликом кувања са поклопљеним посудама на више зона за кување или више горионика, при пажљивом пржењу.
3	Приликом кувања и пржења великих количина хране без поклопца, кувања на више зона за кување или више горионика.
	Приликом кувања и пржења велике количине хране велике влажности без поклопца.
	Освежава ваздух у кухињи након кувања узвеома тих рад. Може да се укључује и ис-кључује додиривањем симбола. Функција се искључује аутоматски након 60 минута.Користите само након кувања.
	iПрепоручује се да оставите аспиратор да ради приближно 15 минута пре и након кувања.

Активирање уређаја

i

Командна табла је сензорско поље. Да бисте укључили аспиратор додирните символ тачно у средини и задржите најмање 1 секунду.

За управљање радом аспиратора:

1. Укључите уређај притискањем символа ①.

Сада можете да деактивирате функције.

1. За активацију функције, додирните символ.

Деактивирање уређаја

Да бисте искључили уређај, поново притисните символ①

Осветљење

Осветљење аспиратора ради независно од његових осталих функција.

Активирање и деактивирање аспиратора

Да бисте осветлили површину за кување додирните символ. Поново додирните символ да бисте променили интензитет светлости следећим редоследом: максимално, средње, слабо, искључено. Да бисте искључили светла, додирните и задржите символ на 3 секунде.

5.2 Hob2Hood®

Ово је функција која повезује плочу за кување са аспиратором. И плоча за кување и аспиратор опремљени су комуникатором са инфрацрвеним сигналом. Брзина вентилатора одређује се на основу подешавања режима и температуре најтоплије посуде на плочи за кување. Друга могућност је да ручно контролишете вентилатор помоћу плоче за кување. Ова функција може да се активира са командне табле плоче за кување.

5.3 Обавештење о филтеру

Аларм филтера служи као подсетник за чишћење филтера за масноће и замену или чишћење филтера са активним угљем, у зависности од његовог типа. Символ равномерно трепери 30 секунди ако

Символ трепери двапут у секунди током 30 секунди ако филтер са активним угљем мора да се замени или очисти.

Ова функција се активира независно након 40 сати рада филтера за маст и 160 сати рада филтера са активним угљем.

Погледајте одељак „Чишћење филтера за маст“ у поглављу „Нега и чишћење”.

Погледајте одељак „Чишћење филтера за масноће” или „замена филтера са активним угљем“ у поглављу „Нега и чишћење”.

Да бисте ресетовали бројач функције током периода обавештавања, додирните символ на 3 секунде. Симбол престаје да трепери ради исправног ресетовања.

Бројач функције је за филтер са активним угљем подразумевано онемогућен. За режим рециркулације мора да се активира.

Да бисте активирали или деактивирали бројач за филтер са активним угљем:

1. Укључите командну таблу.
2. Побрините се да вентилатор и светло буду искључени.
3. Додирните симбол 2 на 3 секунде. Функција се активира ако симболи 2 и затрепере једном. Функција се деактивира ако симболи 2 и затрепере двапут.

6. НЕГА И ЧИШЋЕЊЕ

6.1 Напомене у вези са чишћењем

Средства за чишћење

Површину уређаја очистите меком крпом, топлом водом и благим детерџентом.

Након кувања, неки делови уређаја могу бити врели. Да бисте спречили појаву флека, уређај мора да се охлади и осуши чистом крпом или папирним убрусима.

Сваког месеца очистите уређај и филтере за маст. Пажљиво очистите унутрашњост и филтере за маст од масноће. Нагомилана масноћа или други остаци могу проузроковати пожар.

Филтери за маст могу да се перу у машини за прање посуђа.

Машина за прање судова мора бити подешена на ниску температуру и кратак циклус. Филтер за масноћу може да промени боју, али то нема утицаја на учинак уређаја.

Филтер са активним угљем

Време засићења угљеног филтера варира у зависности од врсте кувања и редовности чишћења филтера за масноће. Погледајте летак који је укључен уз прибор.

i

6.2 Чишћење филтера за маст

Постоје два филтера за масноћу. Један је на доњој, а други на предњој страни уређаја.

Филтери су монтирани помоћу стега и осигурача на супротној страни.

Да бисте очистили филтер:

1. Повуците поклопац да бисте га отворили.

1. Повуците ручку на филтеру испод аспиратора и лагано нагните надоле предњи део филтера.

1. Очистите филтере користећи сунђер и неабразивне детерценте или у машини за судове.

Машина за прање судова мора бити подешена на ниску температуру и кратак циклус. Филтер за масноћу може да промени боју, али то нема утицаја на учинак уређаја.

Поновите кораке за све филтере ако је то могуће.

6.3 Замена филтера са активним угљем – опционо

Да бисте заменили филтер:

1. Извадите филтере за маст из уређаја. Погледајте одељак „Чишћење филтера за маст” у овом поглављу.

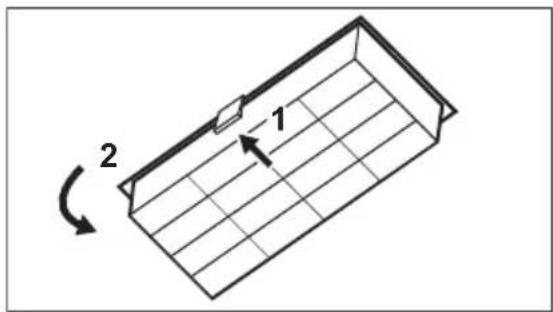

2. Притисните језичак (1) и благо нагните предњи део филтера. Постоје два филтера са активним угљем. Један је на доњој (А), а други на предњој страни (В) уређаја.

А.

1. Да бисте инсталирали филтер, поновите исте кораке обрнутим редоследом.

6.4 Zamena lampe

Ovaj uređaj ima LED sijalicu i zaseban upravljački uređaj (LED drajver). Ove delove može da zameni samo tehničar. U slučaju bilo kakvog kvara, pogledajte deo „Servis“ u odeljku „Uputstva o bezbednosti“.

Pogledajte poglavlja o bezbednosti.

7.1 Šta učiniti ako...

Problem Mogući uzrok Rešenje

Не можете да укључите уређај. Уређај није прикључен на електрично напајање или није правилно прикључен.	Проверите да ли је уређај правилно укључен у струју.
Не можете да укључите уређај. Недостатак снабдевања електричном енергијом.	Проверите осигурач или главни прекидач. Ако осигурач или прекидач наставе да прекидају струјно коло, обратите се квалификованом електричару.
Сијалица не ради. Лампа је неисправна. Замените сијалицу. Погледајте поглавље „Нега и чишћење”.

Problem Mogući uzrok Rešenje

Uređaj ne upija dovoljno isparenja.

Brzina motora nije odgovarajuća za količinu isparenja koja se javljaju.

Promenite brzinu motora.

8. EKOLOŠKA PITANJA

Reciklirajte materijale sa simbolom 🚙️ Pakovanje odložite u odgovarajuće kontejnere radi recikliranja. Pomozite u zaštiti životne sredine i ljudskog zdravlja kao i u recikliranju otpadnog materijala od elektronskih i električnih

uređaja. Uređaje obeležene simbolom ✉ nemojte bacati zajedno sa smećem. Proizvod vratite u lokalni centar za recikliranje ili se obratite opštinskoj kancelariji.
