MANUAL I PËRDORUESIT KG39NAI31R SIEMENS

SIEMENS

Fridge-freezer

Холодильно-морозильная комбинация

Салкындату және мүздату құрамдастырылуы KG..N..

siemens-home.bsh-group.com/welcome

en Instruction for Use

ru Инструкция по эксплуатации

kk Колдану жөніндегі нүскаулық

Register your product online

en Table of Contents

Safety and warning information 4

Information concerning disposal ..... 7

Scope of delivery 7

Installation location 8

Observe ambient temperature and ventilation 8

Connecting the appliance 9

Getting to know your appliance 9

Switching on the appliance 11

Setting the temperature 11

Special functions 12

Alarm function 13

Home Connect 14

Usable capacity 18

Refrigerator compartment 18

Super cooling 20

Freezer compartment 20

Max. freezing capacity 20

Freezing and storing food 21

Freezing fresh food 21

Super freezing 22

Thawing frozen food 23

Interior fittings 23

Sticker "OK" 24

Switching off and disconnecting the appliance 24

Cleaning the appliance 25

Light (LED) 26

Tips for saving energy 26

Operating noises 26

Eliminating minor faults yourself 27

Appliance self-test 29

Customer service 29

ru Содержание

Указания по безопасности и предупреждения .... 30

Указания по утилизации 34

Объем поставки 35

Место установки 35

Температура окружающей среды и вентиляция 36

Подключение бытового прибора ..... 36

Знакомство с бытовым прибором ... 37

Включение прибора 39

Установка температуры 39

Специальные функции 40

Предупредительная функция 41

Home Connect 42

Полезный объем 46

Холодильное отделение 47

Суперохлаждение 48

Морозильное отделение 49

Макс. производительность

замораживания 49

Замораживание и хранение продуктов 50

Замораживание свежих продуктов питания 50

Суперзамораживание 52

Размораживание продуктов ...... 52

Специальное оснащение 53

Наклейка «ОК» 54

Выключение прибора и вывод его из эксплуатации 54

Чистка прибора 55

Освещение (на светодиодах) 56

Как сэкономить электроэнергию ..... 56

Рабочие шумы 56

Самостоятельное устранение мелких неисправностей 57

Самопроверка прибора 60

Сервисная служба 60

kk Мазмуны

Қауіпсіздік техникасы бойынша нұсқаулар және алдын-ала ескертулер 61

Көдеге жарату бойынша қатысты нұскамалар 64

Жеткізіліп берілетін жиынтықтың көлемі 65

Орнату жері 65

Бөлме температурасы мен желдетуді кадағалап отырыңыз ..... 66

Бүйымның косылуы 66

Бүйыммен танысу 67

Электрбүйымды косу 69

Температурасын кою 69

Арнайы функциялар 70

Дабыл функциясы 71

Home Connect 72

Колдану үшін сыйымдылык көлемі 77

Суыту бөлімі 77

Super-тоңазыту 79

Мүздату бөлімшесі 79

Ең жоғары мүздату кабілеті ..... 79

Мүздату және сақтау 80

Жаңа әкелінген өнімдерді мүздату 80

Супер мүздату 82

Мүздатылған өнімдерді еріту ..... 82

Жабдыкталуы 83

"ОК" жапсырмасы 84

Тоңазыткышты өшіру және істен шығару 84

Бүйымды тазалау 85

Жарык (СИД) 86

Энергияны үнемдеу 86

Жұмыс шуылы 86

Шағыг ақаулылықтарды өз бетінше жою 87

Тоңазытқыштың өзін-өзі тексеру ..... 89

Сервистік қызмет көрсетү ...... 89

Safety and warning information

Before you switch ON the appliance

Please read the operating and installation instructions carefully! They contain important information on how to install, use and maintain the appliance. The manufacturer is not liable if you fail to comply with the instructions and warnings. Retain all documents for subsequent use or for the next owner.

Technical safety

The tubes of the refrigeration circuit convey a small quantity of an environmentally friendly but flammable refrigerant (R600a). It does not damage the ozone layer and does not increase the greenhouse effect. If refrigerant escapes, it may injure your eyes or ignite.

If damage has occurred

• Keep naked flames and/or ignition sources away from the appliance,
  ■ thoroughly ventilate the room for several minutes,

■ switch off the appliance and pull out the mains plug,
■ inform customer service.

The more refrigerant an appliance contains, the larger the room must be in which the appliance is situated. Leaking refrigerant can form a flammable gas-air mixture in rooms which are too small.

The room must be at least 1 m ^3 per 8 g of refrigerant. The amount of refrigerant in your appliance is indicated on the rating plate inside the appliance.

If the power cord of this appliance is damaged, it must be replaced by the manufacturer, customer service or a similarly qualified person. Improper installations and repairs may put the user at considerable risk.

Repairs may be performed by the manufacturer, customer service or a similarly qualified person only.

Only original parts supplied by the manufacturer may be used. The manufacturer guarantees that only these parts satisfy the safety requirements.

A extension cable may be purchased from customer service only.

Important information when using the appliance

■ Never use electrical appliances inside the appliance (e.g. heater, electric ice maker, etc.). Explosion hazard!
■ Never defrost or clean the appliance with a steam cleaner! The steam may penetrate electrical parts and cause a short-circuit. Risk of electric shock!
- Do not use pointed or sharp-edged implements to remove frost or layers of ice. You could damage the refrigerant tubes. Leaking refrigerant may cause eye injuries or ignite.
- Do not store products which contain flammable propellants (e.g. spray cans) or explosive substances in the appliance. Explosion hazard!
- Do not stand on or lean heavily against base of appliance, drawers or doors, etc

■ Store high-percentage alcohol tightly closed and standing up.
■ Avoiding placing children and vulnerable people at risk:

At risk are children, people who have limited physical, mental or sensory abilities, as well as people who have inadequate knowledge concerning safe operation of the appliance.

Ensure that children and vulnerable people have understood the hazards.

A person responsible for safety must supervise or instruct children and vulnerable people who are using the appliance.

Only children from 8 years and above may use the appliance.

Supervise children who are cleaning and maintaining the appliance.

Never allow children to play with the appliance.

en

■ For defrosting and cleaning, pull the mains plug out or switch off the fuse. Do not pull out the mains plug by tugging on the power cord.
- Keep plastic parts and the door seal free of oil and grease. Otherwise, parts and door seal will become porous.
■ Never cover or block the ventilation openings of the appliance!
- Do not store bottled or canned drinks (especially carbonated drinks) in the freezer compartment. Bottles and cans may burst!
■ Never put frozen food straight from the freezer compartment into your mouth. Risk of low-temperature burns!
- Avoid prolonged touching of frozen food, ice or the evaporator pipes, etc. Risk of low-temperature burns!

Children in the household

• Keep children away from packaging and its parts. Danger of suffocation from folding cartons and plastic film!
  ■ Do not allow children to play with the appliance!
  ■ If the appliance features a lock: keep the key out of the reach of children!

General regulations

The appliance is suitable

■ for refrigerating and freezing food,
■ for making ice.

This appliance is intended for use in the home and the home environment.

The appliance is suppressed according to EU Directive 2004/108/EC.

The refrigeration circuit has been checked for leaks.

This product complies with the relevant safety regulations for electrical appliances (EN 60335-2-24).

This appliance is intended for use up to a maximum height of 2000 metres above sea level.

Information concerning disposal

Disposal of packaging

The packaging protects your appliance from damage during transit. All utilised materials are environmentally safe and recyclable. Please help us by disposing the packaging in an environmentally friendly manner.

Please ask your dealer or inquire at your local authority about current means of disposal.

Disposal of your old pliance

Old appliances are not worthless rubbish! Valuable raw materials can be reclaimed by recycling old appliances.

This appliance is labelled in accordance with European Directive 2012/19/EU concerning used electrical and electronic appliances (waste electrical and electronic equipment - WEEE). The guideline determines the framework for the return and recycling of used appliances as applicable throughout the EU.

Warning

Redundant appliances

1. Pull out the mains plug.
2. Cut off the power cord and discard with the mains plug.
3. Do not take out the trays and receptacles: children are therefore prevented from climbing in!
   of 4. Do not allow children to play with the appliance once it has spent its useful life. Danger of suffocation!

Refrigerators contain refrigerant and gases in the insulation. Refrigerant and gases must be disposed of professionally. Ensure that tubing of the refrigerant circuit is not damaged prior to proper disposal.

Scope of delivery

After unpacking all parts, check for any damage in transit.

If you have any complaints, please the dealer from whom you purchased the appliance or our customer service.

The delivery consists of the following parts:

■ Free-standing appliance
■ Interior fittings (depending on model)
■ Bag containing installation materials
■ Operating instructions
■ Installation manual
■ Customer service booklet
■ Warranty enclosure
■ Information on the energy consumption and noises

Installation location

A dry, well ventilated room is suitable as an installation location. The installation location should not be exposed to direct sunlight and not placed near a heat source, e.g. a cooker, radiator, etc. If installation next to a heat source is unavoidable, use a suitable insulating plate or observe the following minimum distances from the heat source:

■ 3 cm to electric or gas cookers.
■ 30 cm to an oil or coal-fired cooker.

The floor of the installation location must not give way; if required, reinforce floor. If the floor is uneven, compensate with supports.

Distance from wall

When installing the appliance, ensure that the door can be opened by 90°.

Observe ambient temperature and ventilation

Ambient temperature

The appliance is designed for a specific climate class. Depending on the climate class, the appliance can be operated at the following temperatures.

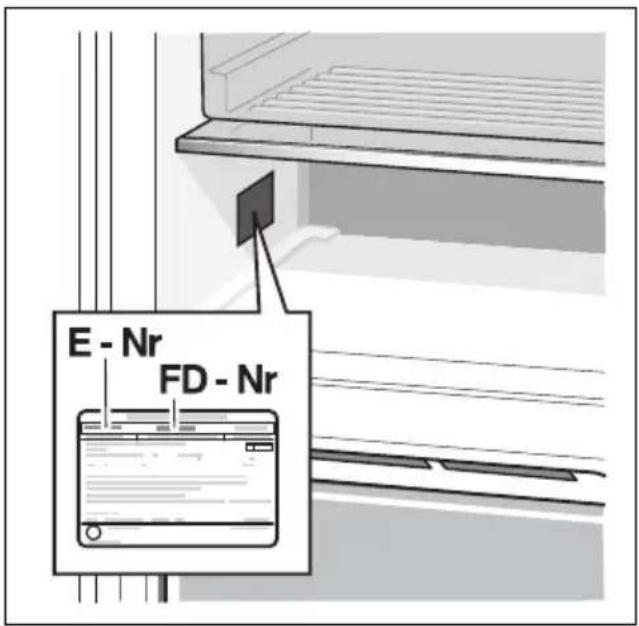

The climate class can be found on the rating plate. Fig. 14

Climate class	Permitted ambient temperature
SN +10 °C to 32 °C
N +16 °C to 32 °C
ST +16 °C to 38 °C
T +16 °C to 43 °C

Note:

The appliance is fully functional within the room temperature limits of the indicated climatic class. If an appliance of climatic class SN is operated at colder room temperatures, the appliance will not be damaged up to a temperature of +5 °C.

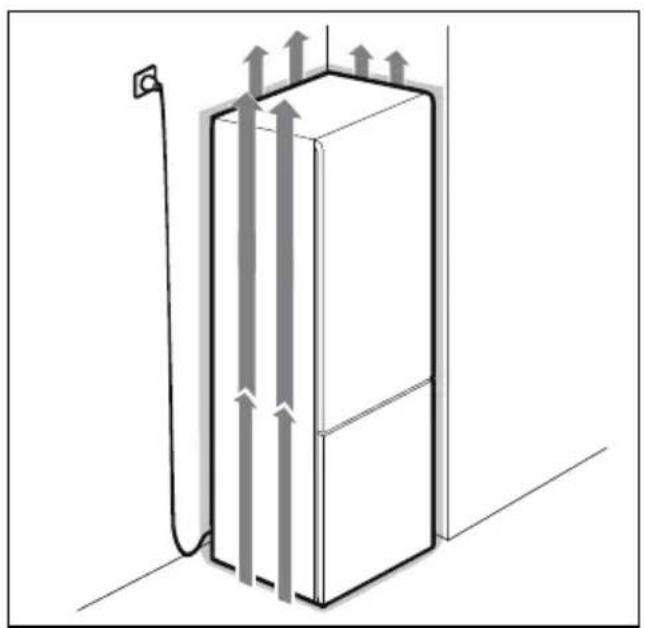

Ventilation

Fig. 2

The air on the rear panel and on the side panels of the appliance heats up. Conduction of the heated air must not be obstructed. Otherwise, the refrigerating unit must work harder. This increases power consumption. Therefore: Never cover or block the ventilation openings!

Connecting the appliance

After installing the appliance, wait at least 1 hour until the appliance is switched on. During transportation the oil in the compressor may have flowed into the refrigeration system.

Before switching on the appliance for the first time, clean the interior of the appliance (see chapter "Cleaning the appliance").

Electrical connection

The socket must be near the appliance and also freely accessible following installation of the appliance.

The appliance complies with the protection class I. Connect the appliance to 220–240 V/50 Hz alternating current via a correctly installed socket with protective conductor. The socket must be fused with a 10 to 16 A fuse.

For appliances operated in non-European countries, check whether the stated voltage and current type match the values of your mains supply. This information can be found on the rating plate. Fig. 14

Warning

Never connect the appliance to electronic energy saver plugs.

Our appliances can be used with mains and sine-controlled inverters. Mains-controlled inverters are used for photovoltaic systems which are connected directly to the national grid. Sine-controlled inverters must be used for isolated applications (e.g. on ships or in mountain lodges) which are not connected directly to the national grid.

Getting to know your appliance

Illustration showing a hand holding a document with a curved arrow pointing to a grid-like panel, indicating a process or transformation.

Please fold out the illustrated last page. These operating instructions refer to several models.

The features of the models may vary. The diagrams may differ.

Fig. 1

* Not all models.

A Refrigerator compartment
B Freezer compartment

1–18 Controls
19* Butter and cheese compartment
20 Shelf for small bottles
21 Shelf for large bottles
22 Light (LED)

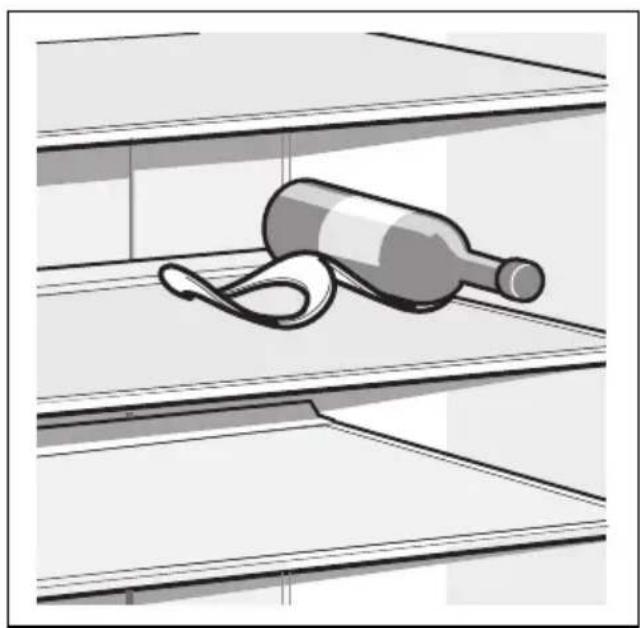

23* Bottle shelf
24* Breakfast set
25 Cold storage compartment
26 Vegetable container with humidity control
27* Frozen food container

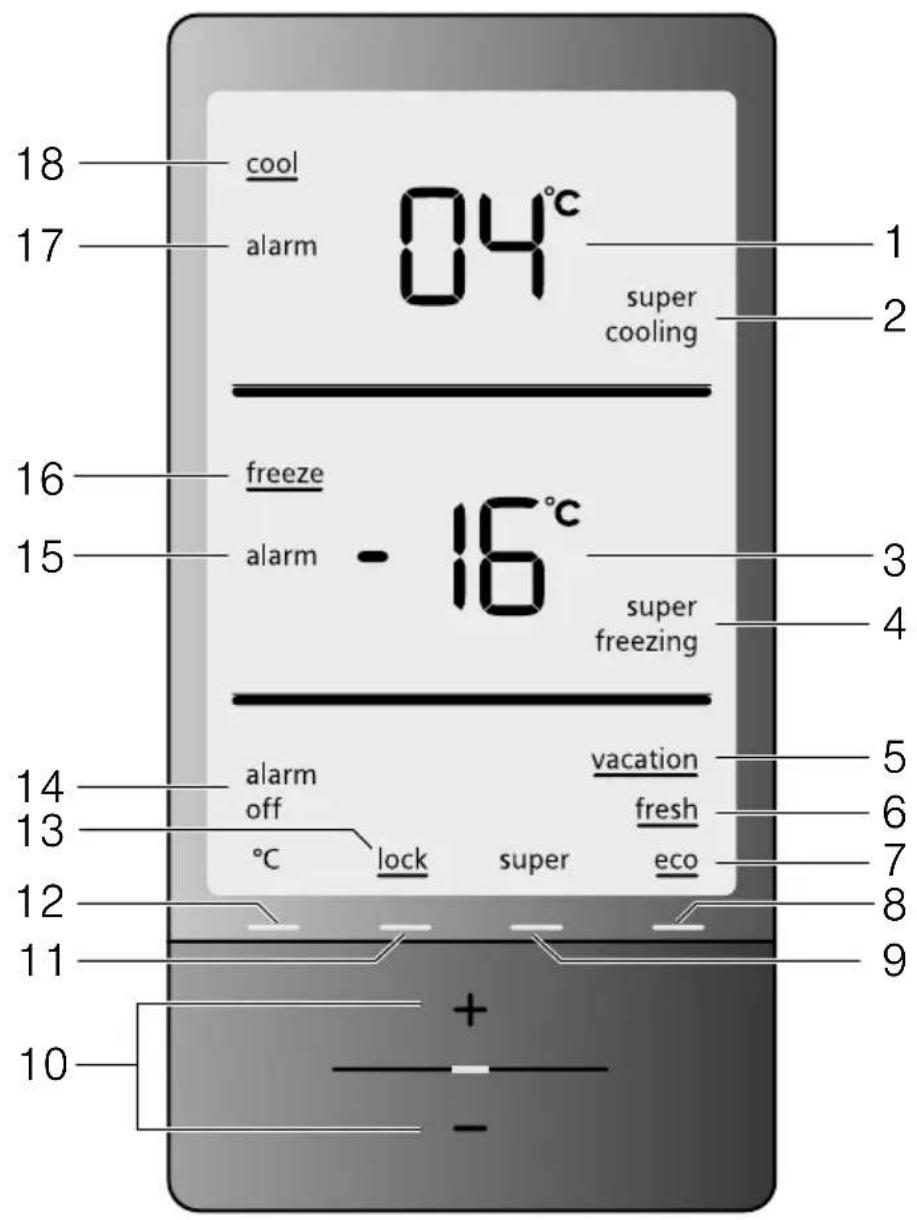

Controls

Fig. 4

1 Temperature display refrigerator compartment

The numbers correspond to the set refrigerator compartment temperatures in ^ C.

2 Display super cooling

This lights up if super cooling is in operation.

3 Temperature display freezer compartment

The numbers correspond to the set freezer compartment temperatures in ^ C.

4 Display super freezing

This lights up if super freezing is in operation.

5 Display vacation

This lights up when the vacation mode is switched on.

6 Display fresh

This lights up when the freshness mode is switched on.

7 Eco mode indicator

This lights up when the eco mode is switched on.

8 Button mode

Selecting the special functions.

9 Super button

Used to switch on the functions super cooling (fridge compartment) and super freezing (freezer compartment).

10 Setting buttons +/-

The buttons are used to set the temperatures of the refrigerator and freezer compartment.

11 lock button

Used to switch on the lock function.

12 °C button to select the room and alarm off

Used to select a room. This is necessary to change its temperature or to switch on certain special functions.

Used to switch off the alarm.

13 Button "lock" function

If this function is switched on, no settings are possible via the controls.

14 Display alarm off

This lights up if the appliance becomes too warm.

15 Display alarm

This lights up if the freezer compartment is too warm.

16 Display freeze

This lights up if the freezer compartment is selected.

17 Display alarm

This lights up if the fridge compartment becomes too warm.

18 Display cool

This lights up if the fridge compartment is selected.

Switching on the appliance

1. First insert the plug into the connection on the back of the appliance. Check that the plug has been inserted all the way.
2. Then insert the other end of the cable into the socket.

The appliance is now switched on and a warning signal sounds.

Press the °C button to switch off the audible warning signal.

The alarm display goes out when the appliance has reached the set temperature.

The preset temperatures are reached after several hours. Do not put any food in the appliance beforehand.

The factory has recommended the following temperatures:

■ Freezer compartment: -18 °C
■ Refrigerator compartment: +4 °C

Operating tips

■ After the appliance has been switched on, it may take several hours until the set temperatures have been reached.
■ The fully automatic NoFrost system ensures that the freezer section remains free of ice. Defrosting is no longer required.
If the door cannot be immediately re-opened after it has been closed, wait until the resulting low pressure has equalised.
■ The front and side panels of the housing are partly heated slightly. This prevents condensation from forming.

Setting the temperature

Fig. 4

Refrigerator section

The temperature can be set from +2°C to +8°C.

1. Select the refrigerator section using the °C button.
2. Keep pressing the +/- buttons until the required temperature is indicated.

Perishable food should not be stored above +4 °C.

Freezer compartment

The temperature can be set from -16^ to -24^ .

1. Select the freezer compartment using the °C button.
2. Keep pressing the +/- buttons until the required temperature is indicated.

Special functions

Fig. 4

Fresh mode

Fresh mode gives food an even longer shelf life.

Switching on:

Press the mode button until the fresh display appears.

The appliance automatically sets the following temperatures:

■ Refrigerator section: + 2°C
■ Freezer section: remains unchanged

Switching off:

Press themode button repeatedly until the fresh display goes off.

Eco mode

Eco mode switches the appliance to energy-saving operation.

Switching on:

Press the mode button until the "eco mode" indicator appears.

The appliance automatically sets the following temperatures:

■ Refrigerator section: +8°C
■ Freezer section: -16°C

Switching off:

Press the mode button until the "eco mode" indicator goes off.

Holiday mode

If leaving the appliance for a long period of time, you can switch the appliance over to the energy-saving holiday mode.

The temperature of the refrigerator compartment is automatically switched to +14 °C.

Do not store any food in the refrigerator compartment during this time.

Switching on:

Press the mode button repeatedly until the vacation display appears.

The appliance automatically sets the following temperatures:

■ Refrigerator section: +14°C
■ Freezer compartment: remains unchanged

Switching off:

Press themode button repeatedly until the vacation display goes off.

Button lock function

To switch the button lock on and off, press the lock button for 5 seconds.

When the function is switched on, the lock display lights up.

The control panel is now protected against unintentional operation.

Exception to the button lock:

The lock button can be pressed to switch off the button lock or if an audible warning signal sounds.

sabbath mode

When sabbath mode is switched on, the following settings are switched off:

Audible signals
- Interior lighting
■ Messages on the display panel
■ The background illumination of the display panel is reduced
- Buttons are locked

Switching sabbath mode on and off: Press the super button for 15 seconds.

Alarm function

In the following cases an alarm may be actuated.

Door alarm

The door alarm (continuous signal) switches on if the appliance is left open too long and alarm appears 1 in the refrigerator section temperature display. Close the appliance to switch the door alarm off again.

Temperature alarm

An interval tone sounds, alarm appears on the temperature display of the freezer compartment 3.

The temperature alarm switches on if the freezer compartment is too warm and the frozen food is at risk of thawing.

The alarm may switch on without any risk to the frozen food in the following instances:

■ when switching on the appliance for initial use.
■ when large quantities of fresh food are placed in the appliance.

Note:

Do not refreeze thawing or thawed food. Only ready meals (boiled or fried) may be refrozen.

No longer store the frozen produce for the max. storage period.

The temperature display indicates for for seconds the warmest temperature which was reached in the freezer compartment. Then the set temperature is displayed again.

Switching off the alarm

Press the °C button to switch off the audible warning signal.

Home Connect

This appliance is Wi-Fi-capable and can be remotely controlled using a mobile device.

Note:

Wi-Fi is a registered trade mark of the Wi-Fi Alliance.

If the appliance is not connected to the home network, the appliance functions like a refrigerator without a network connection, and can still be manually operated via the controls.

In order to use the Home Connect functions, connect the appliance with a Home Connect Wi-Fi dongle.

If there is no Home Connect Wi-Fi dongle included with your appliance, you can order this from customer service.

Note:

Inserting and removing the plug on the rear side of the appliance is more difficult than expected. Ensure that the plug is completely plugged in.

Attach the Home Connect Wi-Fi dongle at a height of 1 metre.

Notes

■ Please observe the safety instructions and warnings in these instructions for use and ensure that these are also adhered to when you are operating the appliance using the Home Connect app and a re not a th o m e (seethesectio safety instructions and warnings).

Follow the instructions in the Home Connect app as well.

■ The operation on the appliance always has priority over operation via the Home Connect app. During this time, it is not possible to operate the appliance using the app.

Setting up Home Connect

Notes

• Observe the Home Connect supplementary sheet, which is available for download under http://www.siemens-home.com with the instructions. To do so, enter the E-number of your appliance in the search field.
  ■ To implement settings with Home Connect, the Home Connect app must be installed on your mobile device. Observe the supplied Home Connect documents for this. Follow the steps specified by the app to implement the settings.
  If the appliance is not operated for a long time, the Home Connect menu closes automatically. You can find information on how to open the Home Connect menu at the start of the appropriate sections.

Automatic connection with the home network (WLAN)

If a WLAN router with WPS function is available, you can automatically connect the refrigerator to the home network.

1. Press the super button and the lock button simultaneously to open the Home Connect menu.

The display shows Cn.

Note:

Press both buttons at exactly the same time. Button operation is locked if only the lock button is pressed for a longer period. Press the lock button again until the lock is deactivated.

1. Press the °C button repeatedly until the displays AC and oF are shown.

2. Press the + button.

The appliance is ready for automatic connection.

The display shows an animation for 2 minutes.

Follow the steps below during this period.

1. Activate the WPS function on the home4. network router (e.g. using the WPS/ WLAN button; information on this topic can be found in the router documentation).

■ If the connection is successful, on flashes in the refrigerator display.

You can now connect the refrigerator with the app.

■ If the display shows oF, it was not possible to establish a connection.

Check whether the refrigerator is located within the range of the home network (WLAN).

Repeat the process or establish the connection manually.

Manual connection with the home network (WLAN)

If the WLAN router present does not have a WPS function, or if this is unknown, you can manually connect the refrigerator with the home network.

1. Press the super button and the lock button simultaneously to open the Home Connect menu.

The display shows Cn.

Note:

Press both buttons at exactly the same time. Button operation is locked if only the lock button is pressed for a longer period. Press the lock button again until the lock is deactivated.

1. Press the °C button repeatedly until the displays SA and oF are shown.

2. Press the + button.

The appliance is ready for manual connection.

The display shows an animation for 5 minutes.

Follow the steps below during this period.

The refrigerator has now set up its own WLAN network with the network name HomeConnect.

You can now access this network with your mobile device.

1. Open the settings menu of the mobile device and call up the WLAN settings.

2. Connect the mobile device with the WLAN network HomeConnect.

Password: HomeConnect

It can take up to 60 seconds to establish the connection.

1. After successful connection, open the Home Connect app on the mobile device.

The app will search for the refrigerator.

1. As soon as the refrigerator has been found, enter the network name (SSID) and the password (Key) of your own home network (WLAN) into the corresponding fields.

en

9.=Confirm with the button=Transmit to domestic appliances.

■=If the connection is successful,=on flashes in the refrigerator display.
You=can=now=connect=the=refrigerator with the app.

■=If the display shows=oF, it was not possible to establish a connection.

Enter the password again, ensuring that it is spelt correctly.

Check whether the refrigerator is located within the range of the home network (WLAN).

Repeat the process.

Connecting the refrigerator to the app

Once the connection between the refrigerator and the home network has been established, you can connect the refrigerator with the app.

1.=Press the super button and the lock=button simultaneously to open the Home Connect menu.

The display shows=Cn.

Note:

Press both buttons at exactly the same time. Button operation is locked if only the lock button is pressed for a longer period.=Press=the=lock=button=again=until the lock is deactivated.

2.=Press=the=°C=button=repeatedly=until=the displays=PA (pairing = connect with app) and=oF are shown.

3.=Press the + button to connect the appliance with the app.

The display shows an animation.

As=soon=as=the=refrigerator=and=the=app are connected, the display shows=on.

4.=The refrigerator is displayed in the Home Connect app on the mobile device. To add, select the refrigerator and add with the +=button.

If the refrigerator is not automatically displayed, in the Home Connect app first select=Search for domestic appliances and then=Connect domestic appliance.

5.=Follow the instructions in the app until the process is complete.

■=The display shows=PA and=on.

The refrigerator has been successfully connected to the app.

■=If the connection has failed, please check whether the mobile device is connected to the home network (WLAN).

Finally=connect=the=refrigerator=again to the app.

- When the display shows Er, reset the Home Connect settings and perform set-up again from the beginning.

Verify signal strength

You should verify the signal strength if no connection can be established.

1.=Press the super button and the lock=button simultaneously to open the Home Connect menu.

The display shows=Cn.

Note:

Press both buttons at exactly the same time. Button operation is locked if only the lock button is pressed for a longer period.=Press=the=lock=button=again=until the lock is deactivated.

1. Press the °C button repeatedly until the display shows SI. In the second display, a value appears between 0 (no reception) and 3 (full reception).

Note:

The signal strength should be at least. If the signal strength is too low, the connection could be interrupted. Place the router and the refrigerator closer together, ensure that the connection is not disturbed by shielding walls or install a repeater to strengthen the signal.

Resetting Home Connect settings

If the connection process does not work of you would like to log the refrigerator on to a different home network (WLAN), you can reset the Home Connect settings:

1. Press the super button and the lock button simultaneously to open the Home Connect menu.

The display shows Cn.

Note:

Press both buttons at exactly the same time. Button operation is locked if only the lock button is pressed for a longer period. Press the lock button again until the lock is deactivated.

1. Press the °C button repeatedly until the displays rE and oF are shown.
2. Press the + button.

■ The display shows a short animation and then again oF.

The Home Connect settings have been reset.

If the display shows Er, start the reset again or call customer service.

Information on data protection

'When your Home Connect refrigerator is connected for the first time to a WLAN network that is connected to the Internet, your refrigerator transmits the following 2 categories of data to the Home Connect server (initial registration):

■ Unique appliance identification (consisting of appliance codes as well as the MAC address of the installed Wi-Fi communication module).
■ Security certificate of the Wi-Fi communication module (to ensure a secure IT connection).
The current software and hardware version of your refrigerator.
■ Status of any possible previous resetting to factory settings.

This initial registration prepares the Home Connect functions for use and is required only when you want to use Home Connect for the first time.

Note:

Please note that the Home Connect functions can only be utilized with the Home Connect app. You can call up information on data protection in the Home Connect app.

Declaration of conformity

BSH Hausgeräte GmbH hereby declares that the appliance which features Home Connect functionality is in accordance with the basic requirements and the other relevant provisions of the directive 1999/5/EC.

A detailed R&TTE Declaration of Conformity can be found online at www.siemens-home.com among the additional documents on the product page of your appliance.

CE

Usable capacity

Information on the usable capacity can be found inside your appliance on the rating plate. Fig. 14

Fully utilising the freezer volume

To place the maximum amount of frozen food in the freezer compartment, you can remove the containers. You can then stack the food directly on the shelf and on the floor of the freezer compartment.

Note:

Avoid contact between food and rear panel. Otherwise the air circulation will be impaired.

Food or packaging could freeze to the rear panel.

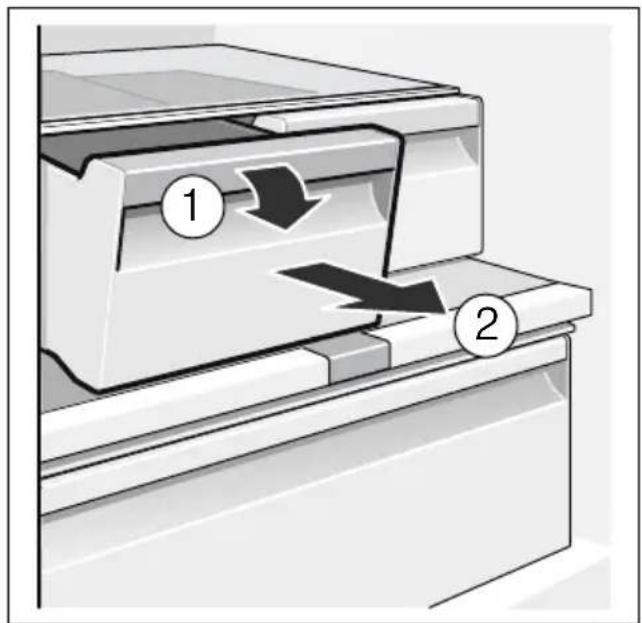

Removing the fittings

Pull out the frozen food container all the way, lift at the front and remove.

Fig. 10

Refrigerator compartment

The refrigerator compartment is the ideal storage location for meat, sausage, fish, dairy products, eggs, ready meals and pastries.

Storing food

■ Store fresh, undamaged food. The quality and freshness will then be retained for longer.
In the case of ready-made products and bottled goods, observe the best-before date or use-by date specified by the manufacturer.
■ To retain aroma, colour and freshness, pack or cover food well before placing in the appliance. This will prevent the transfer of flavours and the discolouration of plastic parts in the refrigerator compartment.
- Allow warm food and drinks to cool down before placing in the appliance.

Note:

Do not block air outlet openings with food, otherwise the air circulation will be impaired. Food which is stored directly in front of the air outlet openings may be frozen by the cold air flowing out.

Note the chill zones in the refrigerator compartment

The air circulation in the refrigerator compartment creates different chill zones:

■ The coldest zones are in front of the air outlet openings and in the chill compartment, Fig. 1/25.

Note:

Store perishable food (e.g. fish, sausage, meat) in the coldest zones.

■ Warmest zone is at the very top of the door.

Note:

Storee.g.hardcheeseandbutterinthe

warmest zone. The aroma of hard cheese can then continue to develop and butter remains spreadable.

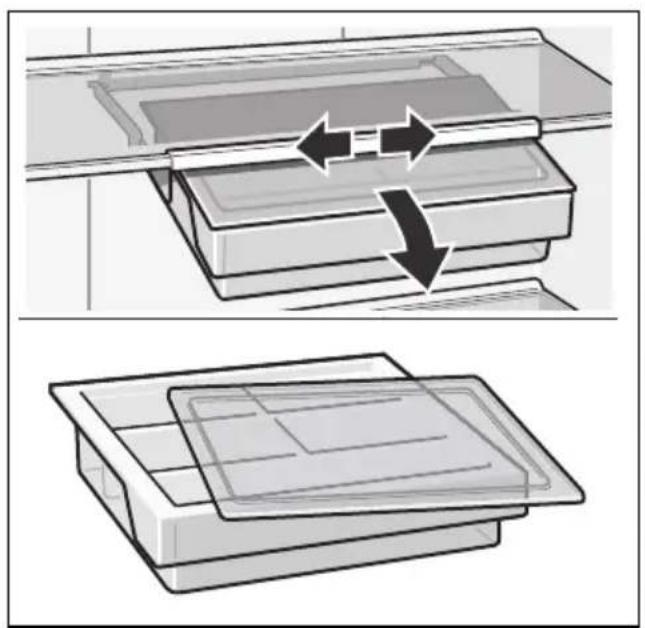

Vegetable container with humidity control

Fig. 8

To create the optimum storage climate for fruit and vegetables, you can set the humidity level in the vegetable container:

■ Mainly vegetables as well as for a mixed or small load – high air humidity

■ Mainly fruit as well as for a large load – low air humidity

Notes

■ Fruit sensitive to cold (e.g. pineapple, banana, papaya and citrus fruit) and vegetables sensitive to cold (e.g.
aubergines, cucumbers, zucchini, peppers, tomatoes and potatoes)
should be stored outside the refrigerator at temperatures of approx. +8 °C to +12 °C for optimum preservation of quality and flavour.
■ Condensation may form in the vegetable container depending on the type and quantity of products stored.
Remove condensation with a dry cloth and adjust air humidity in the vegetable container with the humidity controller.

Cold storage compartment

Fig. 9

The cold storage compartment has lower temperatures than the refrigerator compartment. Even temperatures below 0 °C may occur.

Ideal for storing fish, meat and sausage. Not suitable for lettuce and vegetables and produce sensitive to cold.

The temperature of the chill compartments can be varied using the ventilation opening. Push temperature controller upwards to reduce the temperature. Push temperature controller downwards to increase the temperature. Fig. 7

Super cooling

Super cooling sets the refrigerator temperature to the coldest temperature setting for approx. 6 hours. Then the appliance automatically switches to the temperature set prior to super cooling mode.

Switch on super cooling mode, e.g.

■ before placing large quantities of food in the refrigerator compartment.
■ for the fast cooling of drinks.

Switching on and off

Fig. 4

1. Select the refrigerator section using the °C button.
2. Press the super button until the super cooling display lights up.

You do not need to switch off super cooling. After 6 hours, the previously set temperature is automatically restored.

Note:

When super cooling is switched on, increased operating noises may occur.

Freezer compartment

Use the freezer compartment

■ To store deep-frozen food.
■ To make ice cubes.
■ To freeze food.

Note:

Ensure that the freezer compartment door has been closed properly. If the door is open, the frozen food will thaw. The freezer compartment will become covered in thick ice. Also: waste of energy due to high power consumption!

Max. freezing capacity

Information about the max. freezing capacity within 24 hours can be found on the rating plate. Fig. 14

Prerequisites for max. freezing capacity

• Switch on super freezing before placing fresh products in the compartment (see chapter entitled “Super freezing”).
  ■ Remove containers; stack food directly on the shelf and on the floor of the freezer compartment.
  ■ Freeze large quantities of food preferably in the very top compartment where food freezes particularly quickly and therefore also gently.

Freezing and storing food

Purchasing frozen food

■ Packaging must not be damaged.
■ Use by the “use by” date.
■ Temperature in the supermarket freezer must be -18 °C or lower.
■ If possible, transport deep-frozen food in an insulated bag and place quickly the freezer compartment.

Note when loading products

■ Preferably freeze large quantities of food in the top compartment, where food freezes particularly quickly and therefore also gently.
■ Place the food over the whole area of the compartments or the frozen food containers.

Note:

Food which is already frozen must not come into contact with the food which is to be frozen. If required, move the frozen food to other frozen food containers.

Storing frozen food

Insert frozen food container all the way to ensure unrestricted air circulation.

Freezing fresh food

Freeze fresh and undamaged food only.

To retain the best possible nutritional value, flavour and colour, vegetables should be blanched before freezing. Aubergines, peppers, zucchini and asparagus do not require blanching.

Literature on freezing and blanching can be found in bookshops.

Note:

Keep food which is to be frozen away from food which is already frozen.

■ The following foods are suitable for freezing:
Cakes and pastries, fish and seafood, meat, game, poultry, vegetables, fruit, herbs, eggs without shells, dairy products such as cheese, butter and quark, ready meals and leftovers such as soups, stews, cooked meat and fish, potato dishes, soufflés and desserts.
■ The following foods are not suitable for freezing:
Types of vegetables, which are usually consumed raw, such as lettuce or radishes, eggs in shells, grapes, whole apples, pears and peaches, hard-boiled eggs, yoghurt, soured milk, sour cream, crème fraîche and mayonnaise.

Packing frozen food

To prevent food from losing its flavour or drying out, place in airtight containers.

1. Place food in packaging.
2. Remove air.
3. Seal the wrapping.
4. Label packaging with contents and date of freezing.

Suitable packaging:

Cling wrap, tubular film made of polyethylene, aluminium foil, freezer containers.

These products are available from specialist outlets.

Unsuitable packaging:

Wrapping paper, greaseproof paper, cellophane, bin liners and used shopping bags.

Items suitable for sealing packaged food:

Rubber bands, plastic clips, string, cold-resistant adhesive tape, etc.

Bags and tubular film made of polyethylene (PE) can be sealed with a film heat sealer.

Shelf life of frozen food

Storage duration depends on the type of food.

At a temperature of -18 °C:

■ Fish, sausage, ready meals and cakes and pastries: up to 6 months
■ Cheese, poultry and meat: up to 8 months
■ Vegetables and fruit: up to 12 months

Super freezing

Food should be frozen solid as quickly as possible in order to retain vitamins, nutritional value, appearance and flavour.

Several hours before placing fresh food in the freezer compartment, switch on super freezing to prevent an unwanted temperature rise.

As a rule, 4–6 hours is adequate.

This appliance runs constantly and the freezer compartment drops to a very low temperature.

If the max. freezing capacity is to be used, super freezing must be switched on for 24 hours before the fresh produce is placed in the freezer compartment.

Smaller quantities of food (up to 2 kg) can be frozen without “super freezing”.

Note:

When super freezing is switched on, increased operating noises may occur.

Switching on and off

Fig. 4

1. Select the freezer section using the °C button.
2. Press the super button until the super freezing display lights up.

You do not need to switch off super freezing. After approx. 2^1/2 days, the previously set temperature is automatically restored.

Thawing frozen food

Depending on the type and application, select one of the following options:

■ at room temperature
■ in the refrigerator
■ in the microwave

■ in an electric oven, with/without fan assisted hot-air

Caution!

Do not refreeze thawing or thawed food. Only ready meals (boiled or fried) may be refrozen.

No longer store the frozen produce for the max. storage period.

Interior fittings

Shelves and containers

You can reposition the inner shelves and the containers in the door as required: pull shelf forwards, lower and swivel out to the side. Lift the container and remove.

Special features

(not all models)

Butter and cheese compartment

To open the butter compartment, gently press in the middle of the butter compartment flap.

To clean the compartment, lift it at the bottom and take out.

Breakfast set

Fig. 5

The containers for the breakfast set can be taken out and filled individually.

You can take out the breakfast set for loading and unloading. To do this, lift the breakfast set and pull out. The container holder can be moved.

Bottle shelf

Fig. 6

Bottles can be stored securely on the bottle shelf.

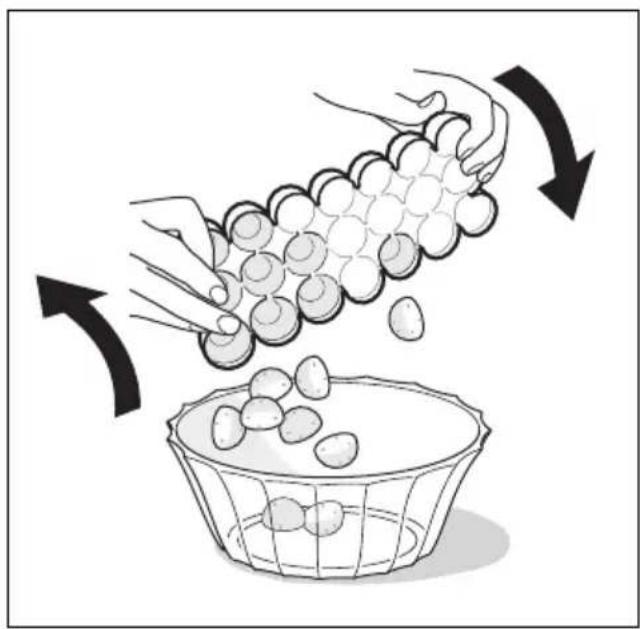

Ice cube tray

Fig. 13

1. Fill the ice cube tray 34 full of drinking water and place in the freezer compartment.
2. If the ice tray is stuck to the freezer compartment, loosen with a blunt implement only (spoon-handle).
3. To loosen the ice cubes, twist the ice tray slightly or hold briefly under flowing water.

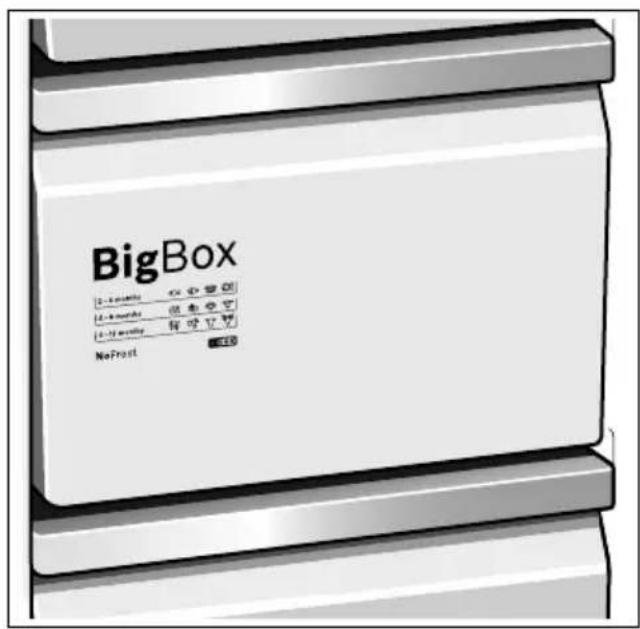

Freezer calendar

Fig. 12

To prevent the quality of the frozen food from deteriorating, do not exceed the storage duration. The figures next to the symbols indicate the permitted storage period of the produce in months. In the case of commercially available frozen food observe the date of manufacture or use-by date.

Ice block

If a power failure or malfunction occurs, the ice blocks can be used to slow down the thawing process. The longest storage time is obtained by placing the ice pack on the food in the top compartment.

The ice blocks can also be used to cool food temporarily, e. g. in a cold bag.

Sticker "OK"

(not all models)

The sticker "OK" lets you check whether the refrigerator compartment achieves the safe temperature ranges of +4 °C or colder recommended for food. If the sticker does not indicate "OK", gradually reduce the temperature.

Note:

When the appliance is switched on, it may take up to 12 hours until the set temperature is reached.

Correct setting

Switching off and disconnecting the appliance

Switching off the appliance

Press "+" button for 10 seconds.

Refrigeration unit switches off.

(Not all models).

^y Disconnecting the appliance

If you do not use the appliance for a prolonged period:

1. Pull out the mains plug or switch off the fuse.
2. Clean the appliance.
3. Leave appliance doors open.

Note:

To avoid damage to the appliance, appliance doors must be opened far enough that they remain in that position on their own. Do not jam any objects into the door to prop it open.

Cleaning the appliance

Caution!

• Do not use abrasive, chloride or acidic cleaning agents or solvents.
• Do not use scouring or abrasive sponges.

The metallic surfaces could corrode.

■ Never clean shelves and containers in the dishwasher.

The parts may become deformed!

The cleaning water must not get into the following areas:

Controls
■ Illumination
■ Ventilation openings
■ Openings in the separating plate

Proceed as follows:

1. Pull out the mains plug or switch off fuse.
2. Take out the frozen food and store in a cool location. Place ice pack (if available) on the food.
3. The rinsing water must not drip into the controls, lighting, ventilation openings or the openings in the partition!

Clean the appliance with a soft cloth, lukewarm water and a little pH-neutral washing-up liquid.

1. Wipe the door seal with clear water only and then wipe dry thoroughly.
2. After cleaning reconnect the appliance.
3. Put the frozen food back into the appliance.

Interior fittings

All variable parts of the appliance can be taken out for cleaning.

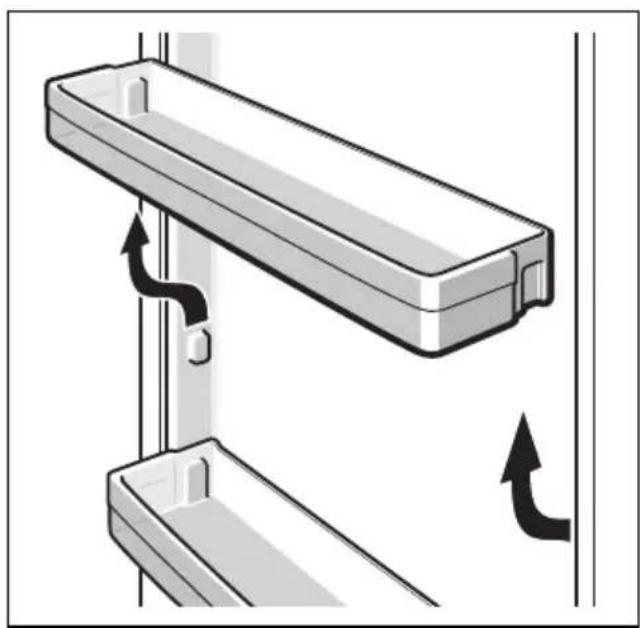

Take out shelves in the door

Fig. 3

Lift shelves upwards and take out.

Take out glass shelves

Pull the glass shelves forwards and take out.

Removing the container

Fig. 9

Pull out the container all the way, lift at the front and remove.

Taking out the frozen food container

Fig. 10

Pull out the frozen food container all the way, lift at the front and remove.

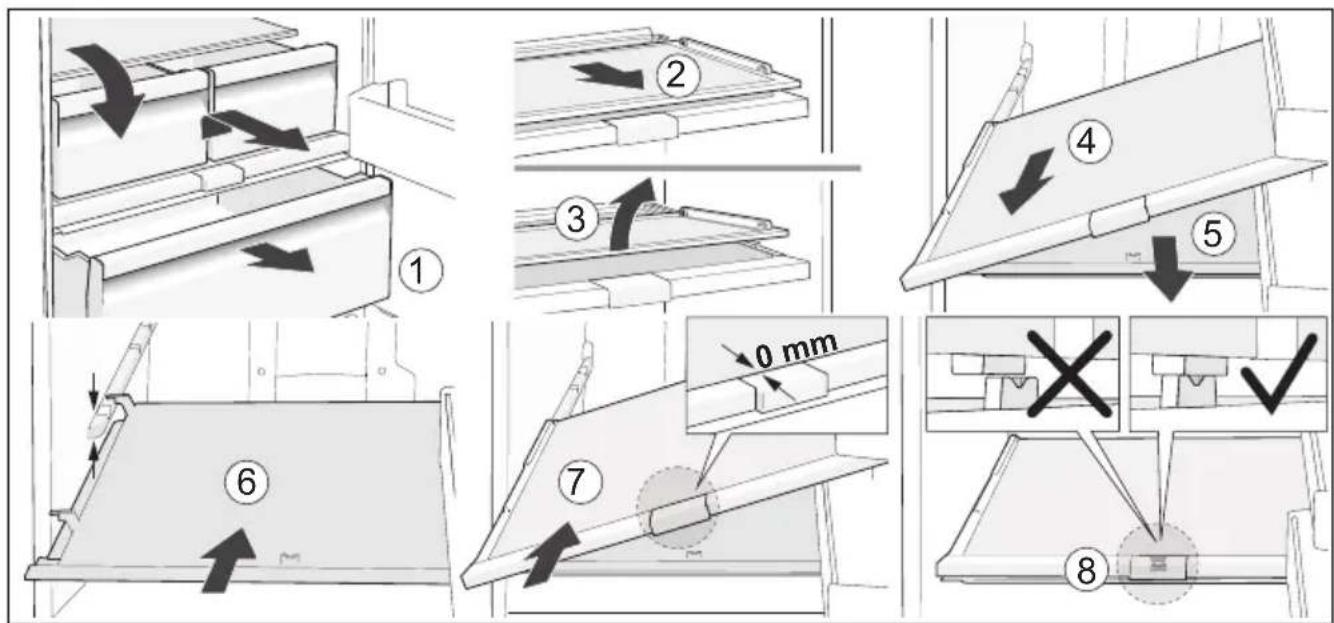

Taking out glass shelf above vegetab container

Fig. 11

The glass shelf can be taken out and disassembled for cleaning.

Note:

Before taking out the glass shelf, pull out vegetable container.

Light (LED)

Your appliance features a maintenance-free LED light.

These lights may be repaired by customer service or authorised technicians only.

Tips for saving energy

■ Install the appliance in a dry, well ventilated room! The appliance should not be installed in direct sunlight or a heat source (e.g. radiator, cooker). If required, use an insulating plate.
- Allow warm food and drinks to cool down before placing in the appliance.
■ Thaw frozen food in the refrigerator compartment and use the low temperature of the frozen food to cool refrigerated food.
- Open the appliance as briefly as possible.
■ To achieve the lowest energy consumption, leave a small wall gap at the side.
■ The arrangement of the fittings does not affect the energy rating of the appliance.

Operating noises

Quite normal noises

Droning

Motors are running (e.g. refrigerating units, fan).

Bubbling, humming or gurgling noises Refrigerant is flowing through the tubing.

Clicking

Motor, switches or solenoid valves are switching on/off.

Cracking

Automatic defrosting is running.

Preventing noises

The appliance is not level

Please align the appliance with a spirit level. Use the height-adjustable feet or place packing underneath them.

The appliance is not free-standing

Please move the appliance away from adjacent units or appliances.

Containers or storage areas wobble or stick

Please check the removable parts and re-insert them correctly if required.

Bottles or receptacles are touching each other

Move the bottles or receptacles slightly away from each other.

Eliminating minor faults yourself

Before you call customer service:

Please check whether you can eliminate the fault yourself based on the following information.

Customer service will charge you for advice – even if the appliance is still under guarantee!

Fault Possible cause	Remedial action
Temperature differs greatly from the set value.		In some cases it is adequate to switch off the appliance for 5 minutes.If the temperature is too high wait a few hours and check whether the temperature has approached the set value.If the temperature is too low check the temperature again the next day.
It is too cold in the refrigerator section or in the chill compartment.		Increase the temperature in the refrigerator section.
		Push temperature controller for the chill compartment downwards. Fig. 7
The temperature in the freezer compartment is too warm.	Appliance opened frequently.	Do not open the appliance unnecessarily.
	The ventilation openings have been covered.	Remove obstacles.
	Large quantities of fresh food are being frozen.	Do not exceed max. freezing capacity.
Appliance is not cooling, temperature display and light are lit.	Showroom mode is switched on.	Press and hold the °C button and the setting button + for 5 seconds until a confirmation tone sounds.After a short time, check whether your appliance is cooling.
The side panels of the appliance are warm.	Pipes run into the side panels which heat during the cooling process.	That is normal behaviour for the appliance and not a fault.Furniture touching the appliance will not be damaged by the heat.
Fault Possible cause	Remedial action
The light does not function.	The LED light is defective.	See chapter “Light (LED)” section.
	Appliance was open tod long. Light is switched off after approx. 10 min.	When the appliance is closed and opened, the light is on again.
Displays do not illuminate.	Power failure; the fuse has been switched off; the mains plug has not been inserted properly.	Connect mains plug. Check whether the power is on, check the fuses.
Freezer compartment door was open for a long time; temperature is no longer reached.	The evaporator (refrigeration generator) in the NoFrost system is covered in thick ice and can no longer be defrosted fully automatically.	To defrost the evaporator, remove the frozen food with the compartments, insulate well and store in a cool location. Switch off the appliance and move it away from the wall. Leave the appliance door open. After approx. 20 min. the condensation begins to run into the evaporation pan, at the rear of the appliance. To prevent the evaporation pan from overflowing in this case, mop up the condensation with a sponge. The evaporator is defrosted when the water stops running into the evaporation pan. Clean the interior. Switch the appliance back on again.

Appliance self-test

Your appliance features an automatic self-test program which shows you sources of faults which may be repaired by customer service only.

Starting the appliance self-test

1. Switch off the appliance and wait 5 minutes.
2. Switch on the appliance and within the first 10 seconds, press and hold the button and the "-" setting button for seconds until an audible signal sounds.
   The self-test programme starts.

When the self-test ends and an audible signal sounds twice, your appliance is in working order.

If 5 audible signals sound, there is an error. Inform customer service.

Ending the appliance self-test

When the programme has ended, the appliance switches over to normal operation.

Customer service

Your local customer service can be found in the telephone directory or in the customer-service index. Please provide customer service with the appliance product number (E-Nr.) and production number (FD-Nr.).

This information can be found on the plate. Fig. 14

To prevent unnecessary call-outs, please assist customer service by quoting the product and production numbers. This will save you additional costs.

Repair order and advice on faults

Contact information for all countries can be found on the enclosed customer service list.

GB 0344 892 8999 Calls charged at local or mobile rate.

IE 01450 2655 0.03 € per minute at peak. Off peak 0.0088 € per minute.

US 866 447 4363 toll-free

Указания по безопасности и предупреждения

Прежде чем ввести прибор в эксплуатацию

Внимательно прочтите инструкцию по монтажу и эксплуатации! В ней содержится важная информация по установке, использованию и техническому обслуживанию прибора.

Изготовитель не несет никакой ответственности за последствия, если Вы не соблюдали указания и предупреждения, приведенные в инструкции по эксплуатации. Сохраните всю документацию для позднейшего использования или для передачи ее следующему владельцу прибора.

Техническая безопасность

В трубах контура циркуляции хладагента имеется в небольшом количестве экологически безвредный, но горючий хладагент (R600a). Он не разрушает озоновый слой и не способствует развитию парникового эффекта. При вытекании хладагент может привести к травмам глаз или воспламенению.

При повреждениях:

■ Не подходите близко к бытовому прибору с открытым пламенем или какими-либо иными источниками воспламенения,
- хорошо проветрите помещение в течение нескольких минут,
■ выключите холодильник и извлеките вилку из розетки,
■ сообщите о повреждениях в сервисную службу.

Чем большее количество хладагента содержится в бытовом приборе, тем больше должно быть помещение, в котором он установлен. В слишком маленьких помещениях при утечке хладагента может образоваться горючая смесь паров хладагента с воздухом. На каждые 8 г хладагента должен приходиться как минимум 1 м³ помещения. Количество хладагента, содержащееся в Вашем бытовом приборе, приведено в фирменной табличке, расположенной внутри бытового прибора.

В случае повреждения сетевой шнур данного прибора заменяется изготовителем, сервисной службой или специалистом с соответствующей квалификацией. Неквалифицированно выполненные установка и ремонт бытового прибора могут превратить его в источник серьезной опасности для пользователя. Ремонт производится только изготовителем, сервисной службой или специалистом с соответствующей квалификацией.

Разрешается использовать только оригинальные запчасти изготовителя. Только в отношении этих деталей изготовитель гарантирует, что они отвечают требованиям техники безопасности.

Удлинитель сетевого шнура можно приобретать только в сервисной службе.

При эксплуатации

Никогда не использовать электрические приборы внутри прибора (напр.: нагревательные приборы, электрические мороженицы и т.д.). Взрывоопасность!
Никогда не размораживать и не чистить прибор с помощью пароочистителя! Пар может попасть на электрические детали и вызвать короткое замыкание. Опасность поражения электрическим током!
■ Не использовать предметы с острым концом или острыми краями для удаления слоев инея или льда. Тем самым Вы можете повредить трубки, по которым циркулирует хладагент. Брызги хладагента могут воспламениться или привести к поражению глаз.

ru

■ Не хранить продукты с горючими газами- вытеснителями (напр., аэрозольные баллончики), а также взрывоопасные вещества. Взрывоопасность!
■ Не использовать цокольную подставку, вытяжные полки, дверцы и т.д. в качестве подножки или опоры.
■ Для размораживания и чистки извлечь вилку из розетки или отключить предохранитель. При извлечении вилки из розетки следует тянуть за вилку, а не за сетевой шнур.
■ Крепкие алкогольные напитки хранить только плотно закрытыми и стоя.
■ Не допускать попадания масла или жира на пластмассовые детали и уплотнитель дверцы. Иначе пластмассовые детали и уплотнитель дверцы станут пористыми.
■ Никогда не закрывать и не загораживать вентиляционные отверстия прибора.

■ Предупреждение рисков для детей и подверженных опасности лиц:

К подверженным опасности лицам относятся дети, лица с физическими и психическими ограничениями или с ограниченным восприятием, а также лица, не обладающие достаточными знаниями для надежной эксплуатации прибора.

Убедитесь в том, что дети и подверженные опасности лица осознали грозящие опасности.

При использовании прибора, дети и подверженные опасности лица должны находиться под надзором или руководством лица, отвечающего за их безопасность.

Пользование прибором можно позволять только детям старше 8 лет.

Во время чистки и технического обслуживания дети должны находиться под надзором.

Ни в коем случае не позволять детям играть с прибором.

В морозильном отделении нельзя хранить жидкости в бутылках или жестяных банках (особенно газированные напитки). Бутылки и банки могут лопнуть!
■ Замороженные продукты никогда не брать в рот сразу после извлечения из морозильного отделения. Опасность холодового ожога!
- Избегайте продолжительного контакта рук с замороженными продуктами, льдом или трубками испарителя и т.д. Опасность холодового ожога!

Если в доме есть дети

• Упаковку и ее составные части нельзя отдавать детям. Существует опасность удушья, которой дети подвергаются, закрывшись в картонной коробке или запутавшись в полиэтиленовой пленке!
• Холодильник — это не игрушка для детей!
  В случае с холодильниками, дверь которых закрывается на замок: храните ключ от замка в недоступном для детей месте!

Общая информация

Бытовой прибор предназначен

- для охлаждения и замораживания продуктов питания, - для приготовления пищевого льда.

Этот прибор предназначен для использования в частном домашнем хозяйстве и в бытовых условиях.

Согласно предписаниям Директивы ЕС 2004/108/ЕС, бытовой прибор при работе не создает радиопомех.

Контур циркуляции хладагента проверен на герметичность.

Данный бытовой прибор отвечает соответствующим требованиям Предписаний по технике безопасности для электрических приборов (EN 60335-2-24).

Данный прибор предназначен для использования на высоте не более 2000 м над уровнем моря.

Указания по утилизации

Утилизация упаковки

Весь упаковочный материал, который использовался для защиты холодильника при транспортировке, пригоден для вторичной переработки и не наносит вреда окружающей среде. Внесите, пожалуйста, и Вы свой вклад в дело защиты окружающей среды, сдав упаковку на экологичную утилизацию.

Информацию об актуальных методах утилизации Вы можете получить у Вашего торгового агента или в административных органах по месту Вашего жительства.

Утилизация старого

холодильника

Отслужившие свой срок старые бытовые холодильники нельзя рассматривать как бесполезные отходы! Благодаря экологичной утилизации из них удается получить ценное сырье.

Данный прибор имеет отметку о соответствии европейским нормам 2012/19/EU утилизации электрических и электронных приборов (waste electrical and electronic equipment - WEEE).

Данные нормы определяют действующие на территории Евросоюза правила возврата и утилизации старых приборов.

Предупреждение

В случае с отслужившими свой срок холодильниками:

1. Извлеките вилку из розетки.
2. Отрежьте сетевой шнур и уберите его подальше вместе с вилкой.
3. Полки, боксы и контейнеры извлекать не следует, чтобы дети не смогли забраться внутрь холодильника!
4. Не позволяйте детям играть со старым бытовым прибором. Опасность удушья!

В холодильной установке содержится хладагент, а в изоляции бытового прибора — газы, утилизация которых должна проводиться квалифицированно. Трубки контура, по которому циркулировал хладагент, ни в коем случае не должны быть повреждены до начала утилизации.

Объем поставки

Убедитесь в отсутствии возможных повреждений элементов при транспортировке, освободив все элементы от упаковки.

С рекламациями обращайтесь в магазин, в котором Вы приобрели прибор, или в нашу сервисную службу.

В комплект поставки входят следующие элементы:

■ Напольный прибор
■ Оснащение (в зависимости от модели)
■ Мешок с монтажными материалами
■ Инструкция по эксплуатации
■ Инструкция по монтажу
■ Книжка сервисной службы
■ Гарантия в приложении
■ Информация о расходе электроэнергии и шумах

Место установки

Лучше всего устанавливать бытовой прибор в сухом, хорошо проветриваемом помещении. На прибор не должны попадать прямые солнечные лучи, и он не должен располагаться в непосредственной близости от таких источников тепла, как плита, радиатор отопления и пр. Если этого не удается избежать, то необходимо воспользоваться подходящей плитой из изолирующего материала или расположить прибор таким образом, чтобы выдерживались следующие расстояния до источника тепла:

■ До электрической и газовой плит: 3 см.

■ До плиты, отапливаемой жидким топливом или углем: 30 см.

Пол на месте установки прибора не должен прогибаться, при необходимости его следует упрочнить. Возможные неровности пола следует компенсировать с помощью подложек.

Расстояние от стены

Установите прибор так, чтобы двери открывались под углом 90°.

Температура окружающей среды и вентиляция

Температура окружающей среды

Холодильник относится к определенному климатическому классу. В зависимости от климатического класса, холодильник может работать при приведенных ниже значениях температуры окружающей среды.

Климатический класс прибора указан в его типовой табличке (рисунок 14).

Климатический класс	Допустимая температура окружающей среды
SN от +10 °C до	+32 °C
N от +16 °C до	+32 °C
ST от +16 °C до	+38 °C
T от +16 °C до	+43 °C

Указание:

Полная функциональность прибора обеспечена в пределах температуры окружающей среды указанного климатического класса. Если прибор климатического класса SN работает при более низкой температуре окружающей среды, то повреждения прибора можно исключить до температуры +5 °C.

Вентиляция

Рисунок 2

Воздух у задней стенки прибора и у его боковых стенок нагревается. Нагретый воздух должен иметь возможность беспрепятственно подниматься вверх. Иначе холодильный агрегат должен будет работать с повышенной нагрузкой. А это повышает расход электроэнергии. Поэтому: Никогда не закрывайте и ничем не загораживайте вентиляционные отверстия холодильника!

Подключение бытового прибора

После установки бытового прибора следует подождать как минимум 1 час и только потом вводить его в эксплуатацию. Так как не исключено, что во время транспортировки бытового прибора содержащееся в компрессоре масло могло попасть в систему охлаждения.

Перед вводом бытового прибора в эксплуатацию в первый раз следует почистить его изнутри (смотрите раздел «Чистка бытового прибора»).

Электроподключение

Розетка должна находиться вблизи прибора и в свободно доступном месте даже после установки прибора.

Прибор соответствует классу защиты I.

Прибор подключайте к сети переменного тока 220–240 В/50 Гц с помощью установленной надлежащим образом розетки с заземлителем. Сетевая розетка должна быть оснащена предохранителем на 10–16 А.

В случае с бытовыми приборами, которые будут эксплуатироваться в неевропейских странах, необходимо проследить, чтобы значение напряжения и вид тока совпадали с параметрами электросети пользователя. Все эти данные Вы сможете найти в типовой табличке холодильника, рисунок 14

Предупреждение

Прибор нельзя ни в коем случае подключать к электронным энергосберегающим штекерам.

Для использования наших бытовых приборов можно применять ведомые сетью и синусные инверторы. Ведомые сетью инверторы применяються в фотогальванических энергетических установках, которые подсоединяются непосредственно к общественной сети энергоснабжения. В изолированных условиях (напр., на кораблях или в горных приютах) без непосредственного подсоединения к общественной электросети необходимо применение синусных инверторов.

Знакомство с бытовым прибором

Illustration showing a hand holding a folded document with an arrow indicating direction or transformation, alongside a blank open page with text blocks.

Откройте, пожалуйста, последние страницы с рисунками. Данная инструкция по эксплуатации действительна для нескольких моделей.

Комплектация моделей может отличаться друг от друга.

Поэтому в рисунках не исключены некоторые отличия.

Рисунок 1

* Не во всех моделях.

A Холодильное отделение
В Морозильное отделение

1–18 Элементы управления
19* Отделение для масла и сыра
20 Полка для маленьких бутылок
21 Полка для больших бутылок
22 Освещение (на светодиодах)
23* Полка для бутылок
24* в комплект для завтрака
25 Отделение с пониженной температурой
26 Контейнер для овощей и фруктов с регулятором влажности
27* Бокс для замороженных продуктов

Элементы управления

Рисунок 4

1 Индикатор температуры в холодильном отделении

Цифры соответствуют значениям установленной для холодильного отделения температуры в °C.

2 Индикация super cooling

Выделяется в режиме суперохлаждения.

3 Индикация температуры в морозильном отделении

Цифры соответствуют значениям установленной для морозильного отделения температуры в °C.

4 Индикация super freezing

Выделяется в режиме суперзамораживания.

5 Индикация vacation

Выделяется, если включен режим «Отпуск».

6 Индикация fresh

Выделяется, если включен режим свежести.

7 Индикация экономного режима

Выделяется, если включен экономный режим.

8 Кнопка mode

Для выбора специальных функций.

9 Кнопка «super»

Служит для включения функций super cooling (холодильное отделение) и super freezing (морозильное отделение).

10 Кнопки установки +/-

Кнопки служат для установки температуры в холодильном и морозильном отделении.

11 Кнопка lock

Служит для включения функции lock.

12 Кнопка °С для выбора отделения и alarm off

Служит для выбора отделения. Это необходимо, чтобы изменить его температуру или включить определенные специальные функции.

Служит для выключения предупредительного сигнала.

13 Функция блокировки кнопок Lock

В случае включения этой функции Вы не сможете произвести установки с помощью элементов управления.

14 Индикация alarm off

Выделяется, если в приборе слишком тепло.

15 Индикация alarm

Выделяется, если в морозильном отделении слишком тепло.

16 Индикация freeze

Выделяется, если выбрано морозильное отделение.

17 Индикация alarm

Выделяется, если в холодильном отделении слишком тепло.

18 Индикация cool

Выделяется, если выбрано холодильное отделение.

Включение прибора

1. Вставьте сначала штекер в гнездо на задней стенке прибора. Проверьте, вставлен ли штекер до отказа.
2. Подсоедините затем другой конец кабеля к розетке.

Прибор теперь включен, и звучит предупредительный сигнал.

Нажмите на кнопку °C, чтобы отключить предупредительный сигнал.

Индикация alarm гаснет, как только прибор достигнет заданной температуры.

Заданные температуры будут достигнуты через несколько часов.

Раньше этого срока загружать продукты в бытовой прибор нельзя.

Специалистами завода-изготовителя рекомендуются следующие установочные значения температуры:

■ Морозильное отделение: -18 °C

■ Холодильное отделение: +4 °C

Указания по эксплуатации

■ После включения прибору может потребоваться несколько часов для достижения установленного уровня температуры.

■ Благодаря полностью автоматической системе «No Frost» внутри морозильного отделения лед не образуется. В размораживании больше нет необходимости.

• Если после закрывания дверцу не удается сразу снова открыть, то нужно подождать некоторое время, пока компенсируется создавшееся внутри отделения пониженное давление.
  ■ Передняя сторона и боковые стенки корпуса частично слегка подогреваются. Это предотвращает образование конденсата.

Установка температуры

Рисунок 4

Холодильное отделение

Температура регулируется в диапазоне от +2 °C до +8 °C.

1. Выберите холодильное отделение кнопкой °C.
2. Нажимайте на кнопки +/- до тех пор, пока на дисплее не появится нужная температура.

Скоропортящиеся продукты не должны храниться при температуре выше +4 °C.

Морозильное отделение

Температура регулируется в диапазоне от -16 °C до -24 °C.

1. Выберите морозильное отделение кнопкой °C.
2. Нажимайте на кнопки +/- до тех пор, пока на дисплее не появится нужная температура.

Специальные функции

Рисунок

Режим свежести

Благодаря режиму свежести еще дольше сохраняется свежесть продуктов.

Включение:

Нажимайте кнопку mode до появления индикации fresh.

Прибор устанавливает автоматически следующую температуру:

• холодильное отделение: + 2 °C
  ■ морозильное отделение: остается без изменений

Выключение:

Нажимайте кнопку mode, пока не погаснет индикация fresh.

Экономный режим

В экономном режиме прибор переходит на режим работы с экономией электроэнергии.

Включение:

Нажимайте кнопку mode, пока не появится индикация «экономный режим».

Прибор устанавливает автоматически следующую температуру:

• холодильное отделение: +8 °C
  ■ морозильное отделение: -16 °C

Выключение:

Нажимайте кнопку mode, пока не погаснет индикация «экономный режим».

Отпускной режим эксплуатации

На период длительного отсутствия Вы можете перевести холодильник в отпускной режим – режим экономии электроэнергии.

Температура в холодильном отделении автоматически переводится на значение +14 °C.

В это время в холодильном отделении не следует хранить продукты питания.

Включение:

Нажимайте кнопку mode до появления индикации vacation.

Прибор устанавливает автоматически следующую температуру:

• холодильное отделение: +14 °C
  ■ Морозильное отделение: остается без изменений

Выключение:

Нажимайте кнопку mode, пока не погаснет индикация vacation.

Функция блокировки кнопок Lock

Для включения и выключения блокировки кнопок держите нажатой кнопку lock 5 секунд.

При включенной функции выделена индикация lock.

При этом панель управления предохранена от нежелательных операций управления.

Снятие блокировки кнопок:

Для выключения блокировки кнопок и при звуковом предупредительном сигнале можно нажать на кнопку lock.

Режим sabbath

При включении режима sabbath следующие установки выключаются:

■ Звуковые сигналы
■ Внутреннее освещение
■ Сообщения в поле дисплея
■ Интенсивность подсветки поля дисплея снижается
■ Кнопки блокируются

Включение и выключение режима sabbath:

Держите нажатой кнопку super 15 секунд.

Предупредительная функция

Предупредительная сигнализация может включиться в следующих случаях.

Предупредительный сигнал при открытой дверце

Если прибор остается слишком долго открытым, включается предупредительный сигнал при открытой двери (непрерывный звуковой сигнал) и на индикаторе температуры холодильного отделения 1 появляется alarm. Предупредительный сигнал при открытой двери выключается после закрытия двери прибора.

Сигнализация предупреждения о повышении температуры

Раздается периодический звуковой сигнал, на индикаторе температуры морозильного отделения 3 появляется alarm.

Предупредительный сигнал при повышении температуры включается, если в морозильном отделении становится слишком тепло и замороженные продукты могут разморозиться.

Предупредительная сигнализация может включиться, даже если замороженным продуктам не угрожает размораживание, в следующих случаях:

■ При вводе прибора в эксплуатацию.
■ При загрузке большого количества свежих продуктов питания.

Указание:

Подтаявшие или полностью размороженные продукты нельзя снова замораживать. Только после тепловой обработки продуктов (их можно сварить или поджарить) готовые блюда можно снова заморозить.

Но готовые блюда нельзя хранить так долго, как свежие продукты.

В течение 5 секунд дисплей показывает самую высокую температуру, которая господствовала в морозильном отделении. После чего на дисплей снова выводится заданная температура.

Отключение предупредительного сигнала

Нажмите кнопку °C, чтобы отключить предупредительный сигнал.

Home Connect

Этот прибор поддерживает Wi-Fi, и им можно управлять дистанционно через мобильное оконечное устройство.

Указание:

Wi-Fi является зарегистрированной товарной маркой Wi-Fi Alliance.

При отсутствии связи с домашней сетью прибор функционирует как холодильник без сетевого соединения, и им можно управлять вручную элементами управления.

Чтобы пользоваться функциями Home Connect, прибор должен быть соединен с сетью посредством электронного Wi-Fi-ключа Home Connect.

Если электронный Wi-Fi-ключ Home Connect в комплекте прибора отсутствует, его можно заказать в сервисной службе.

Указание:

Чтобы вставить штекер на задней панели прибора и вынуть его, требуется некоторое усилие. Удостоверьтесь в том, что штекер вставлен до отказа.

Установите электронный Wi-Fi-ключ Home Connect на высоте 1 метр.

Указания

Соблюдайте изложенные в данной инструкции указания по безопасности и предупреждения, в том числе и при дистанционном управлении прибором через приложение Home Connect, когда вы находитесь вне дома (см. главу «Указания по безопасности и предупреждения»).
Соблюдайте также указания, приведенные в приложении Home Connect.

■ Управление на приборе всегда имеет приоритет перед управлением через приложение Home Connect. В это время управление прибором через приложение невозможно.

Установка Home Connect

Указания

■ Примите во внимание руководство к Home Connect, которое можно скачать http://www.siemens-home.com в разделе инструкций. Для этого введите в поле поиска Е-номер вашего прибора.

■ Для выполнения настроек через Home Connect на мобильном оконечном устройстве должно быть установлено приложение Home Connect. Информация об этом содержится в прилагаемой документации по Home Connect. При выполнении настроек следуйте предлагаемому приложением алгоритму.

■ Если на приборе в течение длительного времени не выполнялись операции управления, меню Home Connect автоматически закрывается. Указания о том, как открыть меню Home Connect, приведены в начале соответствующих глав.

Автоматическая связь с домашней сетью (WLAN)

Если имеется маршрутизатор WLAN с функцией WPS, возможно автоматическое установление связи холодильника с домашней сетью.

1. Нажмите одновременно кнопку super и кнопку lock, чтобы открыть меню Home Connect.

Дисплей показывает Сп.

Указание:

Нажимайте обе кнопки в точности одновременно. При длительном нажатии одной лишь кнопки lock кнопочное управление блокируется. Снова нажмите кнопку lock, пока блокировка не будет снята.

1. Нажимайте кнопку °C до появления индикаций AC и oF.
2. Нажмите кнопку +.

Прибор готов для автоматической связи.

На дисплее в течение 2 минут отображается анимация.

За это время выполните следющие шаги.

1. Активируйте функцию WPS на маршрутизаторе домашней сети (например, кнопкой WPS/WLAN; сведения об этом приведены в документации маршрутизатора).

В случае успешного установления связи на дисплее холодильника мигает on.

Теперь можно установить связь холодильника с приложением.

■ Если на дисплее отображается oF, то это означает, что связь установить не удалось.

Проверьте, находится ли холодильник в зоне действия домашней сети (WLAN).

Повторите процесс или установите связь вручную.

Связь с домашней сетью вручную (WLAN)

Если имеющийся маршрутизатор WLAN не обладает функцией WPS, или если о ее наличии неизвестно, можно установить связь холодильника с домашней сетью вручную.

1. Нажмите одновременно кнопку super и кнопку lock, чтобы открыть меню Home Connect.

Дисплей показывает Сп.

Указание:

Нажимайте обе кнопки в точности одновременно. При длительном нажатии одной лишь кнопки lock кнопочное управление блокируется. Снова нажмите кнопку lock, пока блокировка не будет снята.

1. Нажимайте кнопку °C до появления индикаций SA и oF.
2. Нажмите кнопку +.

Прибор готов к установлению связи вручную.

На дисплее в течение 5 минут отображается анимация.

За это время выполните следющие шаги.

1. Холодильник создал собственную сеть WLAN под именем

HomeConnect.

К этой сети теперь возможен доступ с помощью мобильного оконечного устройства.

ru

5.=Откройте=меню=настроек=мобильного оконечного устройства и вызовите настройки WLAN.
6.=Установите связь мобильного оконечного=устройства=c=сетью=WLAN HomeConnect.

Пароль:=HomeConnect

Установление связи может продлиться до 60=секунд.

7.=После=успешного=установления=связи откройте приложение Home Connect на мобильном оконечном устройстве.

Приложение выполняет поиск холодильника.

8.=После того, как холодильник будет найден, введите в соответствующие поля имя (SSID) и пароль (Key) собственной домашней сети (WLAN).

9.=Подтвердите кнопкой=Передать на бытовые приборы.

■=В случае успешного установления связи на дисплее холодильника мигает=on.

Теперь можно установить связь холодильника с приложением.

■ Если на дисплее отображается oF, то это означает, что связь установить не удалось.

Снова введите пароль, проследив за правильным написанием.

Проверьте, находится ли холодильник в зоне действия домашней сети (WLAN).

Повторите выполненные действия.

Связь холодильника с приложением

После того, как установлена связь между холодильником и домашней сетью, можно выполнить соединение холодильника с приложением.

1.=Нажмите=одновременно=кнопку=super и кнопку lock, чтобы открыть меню Home Connect.

Дисплей показывает=Cn.

Указание:

Нажимайте обе кнопки в точности одновременно. При длительном нажатии одной лишь кнопки lock кнопочное управление блокируется. Снова нажмите кнопку lock, пока блокировка не будет снята.

2.=Нажимайте кнопку °C до появления индикаций=PA (Pairing = связь с приложением) и=oF.

3.=Нажмите=кнопку=+=для=связи=прибора с приложением.

На дисплее отображается анимация.

После установления связи холодильника с приложением на дисплее появится=on.

4.=В приложении Home Connect на мобильном оконечном устройстве появляется=индикация=холодильника. Для добавления выберите холодильник=i=добавьте=его=экранной кнопкой=+.

Если индикация холодильника не появится автоматически, выберите в приложении Home Connect вначале функцию=Поиск бытовых приборов, а затем=Связь с бытовым прибором.

5.=Следуйте указаниям приложения до окончания процесса.

■=Дисплей покажет=РА и=on.

Холодильник установил связь с приложением.

■ Если установить связь не удалось, проверьте, соединено ли мобильное оконечное устройство с домашней сетью (WLAN).
Затем снова установите связь холодильника с приложением.
■ Когда дисплей покажет Er, выполните возврат настроек Home Connect и повторите настройку с самого начала.

Проверка уровня сигнала

Проверка уровня сигнала требуется, если не удается установить связь.

1. Нажмите одновременно кнопку super и кнопку lock, чтобы открыть меню Home Connect.

Дисплей показывает Сп.

Указание:

Нажимайте обе кнопки в точности одновременно. При длительном нажатии одной лишь кнопки lock кнопочное управление блокируется. Снова нажмите кнопку lock, пока блокировка не будет снята.

1. Нажимайте кнопку °C до тех пор, пока не появится индикация SI. Вторая индикация покажет значение от 0 (нет приема сигнала) до 3 (полный прием сигнала).

Указание:

Уровень сигнала должен быть не менее 2. Если уровень сигнала слишком низкий, возможен обрыв связи. Установите маршрутизатор и холодильник ближе друг к другу, обеспечьте отсутствие экранирующих стен, которые могут препятствовать связи, или установите промежуточный усилитель сигнала.

Воврат настроек Home Connect

Если установить связь не удалось, или если вы хотите зарегистрировать холодильник в другой домашней сети (WLAN), можно выполнить возврат настроек Home Connect.

1. Нажмите одновременно кнопку super и кнопку lock, чтобы открыть меню Home Connect.
   Дисплей показывает Сп.

Указание:

Нажимайте обе кнопки в точности одновременно. При длительном нажатии одной лишь кнопки lock кнопочное управление блокируется. Снова нажмите кнопку lock, пока блокировка не будет снята.

1. Нажимайте кнопку °C до появления индикаций rE и oF.

2. Нажмите кнопку +.

■ На дисплее кратковременно отображается анимация, а затем снова oF. Возврат настроек Home Connect выполнен.

■ Если появится индикация Er, выполните повторно возврат настроек или вызовите специалиста сервисной службы.

О защите данных

При первом соединении холодильнике Home Connect с сетью WLAN, имеющей выход в Интернет, холодильник передает на сервер Home Connect данные следующих категорий (первоначальная регистрация):

• Однозначный идентификатор прибора (состоящий из кодовых номеров прибора и адреса MAC установленного модуля связи Wi-Fi).

■ Сертификат безопасности модуля связи Wi-Fi (для информационно-технической защиты соединения).

■ Текущие версии программного и аппаратного обеспечения холодильника.

■ Статус предыдущего восстановления заводских настроек, если оно выполнялось.

Первоначальная регистрация является этапом подготовки к пользованию функциями Home Connect; необходимость в ней возникает лишь единожды, при первом пользовании Home Connect.

Указание:

Обратите внимание, что использование функций Home Connect возможно только при наличии приложения Home Connect. Информацию о защите данных можно найти в приложении Home Connect.

Декларация о соответствии

Настоящим компания BSH Hausgeräte GmbH заявляет, что прибор с функциями Home Connect соответствует основополагающим требованиям и другим соответствующим положениям директивы 1999/5/EC.

Подробный текст декларации о соответствии R&TTE имеется на сайте www.siemens-home.com на странице с описанием вашего прибора в разделе дополнительной документации.

Полезный объем

Данные, касающиеся полезного объема, Вы сможете найти, внутри своего бытового прибора на типовой табличке. Рисунок 14

Использование всего объема морозильного отделения

Для того, чтобы разместить максимальное количество замороженных продуктов, контейнеры можно извлечь. Продукты можно затем складывать прямо на полке и на дне морозильного отделения.

Указание:

Избегайте касания продуктами питания задней стенки. Это нарушит циркуляцию воздуха.

Продукты питания или упаковки могут примерзнуть к задней стенке.

Извлечение элементов оснащения

Вытяните бокс для замороженных продуктов до упора, приподнимите спереди и извлеките. Рисунок 10

Холодильное отделение

Холодильное отделение обеспечивает идеальные условия для хранения мяса, колбасы, рыбы, молочных продуктов, яиц, готовых блюд и выпечки.

При размещении продуктов учитывать следующее

Загружайте свежие, неповрежденные продукты. Таким образом дольше сохранятся качество и свежесть продуктов.
■ Следить за указанными изготовителями сроками годности или сроками хранения готовых продуктов и развесных товаров.
■ Для сохранения аромата, цвета и свежести загружать продукты в плотной упаковке или в закрытой посуде. Таким образом можно избежать изменения вкуса продуктов, а также изменения цвета пластмассовых деталей в холодильном отделении.
■ Горячие блюда и напитки сначала охладить а потом поставить в прибор.

Указание:

Во избежание нарушения циркуляции воздуха, не загораживайте продуктами отверстия для выхода воздуха. Продукты питания, расположенные непосредственно перед этими отверстиями, могут заморозиться в потоке холодного воздуха.

Обратите внимание на различные температурные зоны в холодильном отделении

Из-за циркуляции воздуха в холодильном отделении возникают различные температурные зоны:

■ Зоны самых низких температур находятся перед воздуховыпускными отверстиями и в отделении с пониженной температурой, рисунок 1/25.

Указание:

Храните в зонах самых низких температур скоропортящиеся продукты (напр.: рыбу, колбасу, мясо).

■ Зона самой высокой температуры находится в самой верхней части дверцы.

Указание:

Храните в зоне самой высокой температуры, напр., твердый сыр и масло. Аромат твердого сыра может развиваться дальше, а консистенция сливочного масла остается мягкой.

Контейнер для овощей и фруктов с регулятором влажности

Рисунок 8

Для создания оптимальных условий хранения для фруктов и овощей Вы можете отрегулировать влажность воздуха в контейнере для овощей в соответствии с количеством загруженных продуктов:

■ преимущественно овощи а также при смешанной загрузке или малой загрузке – высокая влажность воздуха
■ преимущественно фрукты, а также при высокой загрузке – низкая влажность воздуха

Указания

Чувствительные к низким температурам фрукты (напр.: ананасы, бананы, папайю и цитрусовые) и овощи (напр.: баклажаны, огурцы, цуккини, паприку, помидоры и картофель) для оптимального сохранения качества и аромата следует хранить вне холодильника при температурах от +8 °C до +12 °C.

В зависимости от количества и вида хранимых продуктов в контейнере для овощей может образовываться конденсат. Вытереть конденсат сухой тряпочкой и отрегулировать влажность воздуха в контейнере для овощей при помощи регулятора влажности.

Отделение с пониженной температурой

Рисунок 9

В отделении с пониженной температурой создается более низкая температура, чем в холодильном отделении. Температура может опускаться даже ниже 0 °C.

Эти условия идеальны для хранения рыбы, мяса и колбасы. Листовые салаты, овощи и продукты, чувствительные к воздействию низкой температуры, здесь хранить нельзя.

Температуру в отделениях с пониженной температурой можно регулировать с помощью вентиляционного отверстия. Регулятор температуры передвинуть вверх, чтобы понизить температуру. Регулятор температуры передвинуть вниз, чтобы повысить температуру. Рисунок 7

Суперохлаждение

При этом холодильное отделение в течение 6 часов охлаждается до самой низкой предельно-допустимой температуры. Затем происходит автоматическое переключение на установленную до включения суперохлаждения температуру.

Функцию суперохлаждения следует включать, например

■ перед загрузкой большого количества продуктов питания,
■ для быстрого охлаждения напитков.

Включение и выключение

Рисунок 4

1. Выберите холодильное отделение кнопкой °C.
2. Нажимайте на кнопку «super» до тех пор, пока не загорится индикация super cooling.

Режим суперохлаждения выключать не требуется. Спустя 6 часов прибор автоматически переключится на ранее установленную температуру.

Указание:

Во время работы суперохлаждения эксплуатационный шум может усилиться.

Морозильное отделение

Использование морозильного отделения

■ Для хранения замороженных продуктов питания.
■ Для приготовления кубиков пищевого льда.
■ Для замораживания свежих продуктов.

Указание:

Следите, пожалуйста, за тем, чтобы дверца морозильного отделения всегда была закрыта! Так как при открытой двери замороженные продукты могут подтаять и стенки морозильного отделения покрываются толстым слоем льда. Кроме того: расточительно расходуется электроэнергия из-за повышенного потребления тока!

Макс.

производительность замораживания

Данные по макс. производительности замораживания в течение 24 часов Вы найдете в фирменной табличке.

Рисунок 14

Условия для максимальной производительности замораживания

■ Включите суперзамораживание перед загрузкой свежих продуктов (см. раздел «Суперзамораживание»).
Извлечь контейнеры; продукты сложить прямо на полке и на дне морозильного отделения.
- Большое количество продуктов лучше всего замораживать в самом верхнем отделении. Там они замораживаются очень быстро и благодаря этому в щадящих условиях.

Замораживание и хранение продуктов

Покупка замороженных продуктов

■ Упаковка не должна быть повреждена.
- Обращайте внимание на указанный срок хранения.
- Температура в морозильном шкафу в магазине должна быть -18 °С или ниже.
■ Замороженные продукты перед транспортировкой следует по возможности сложить в термоизолирующую сумку и дома побыстрее загрузить в морозильное отделение.

При размещении продуктов учитывать следующее

• Большое количество продуктов предпочтительнее замораживать в самом верхнем отделении. Там они замораживаются особенно быстро, а значит и бережно.
• Расположить продукты свободно в отделениях или в боксах для замороженных продуктов.

Указание:

Уже замороженные продукты не должны соприкасаться со свежими продуктами, предназначенными для замораживания. При необходимости, полностью промороженные продукты переложить в другие боксы для замороженных продуктов.

Хранение замороженных продуктов

Бокс для замороженных продуктов задвиньте до упора в целях обеспечения оптимальной циркуляции воздуха.

Замораживание свежих

продуктов питания

Для замораживания следует брать только абсолютно свежие продукты питания.

Чтобы как можно лучше сохранить пищевую ценность, аромат и цвет, овощи следует перед замораживанием бланшировать. Бланширование не требуется для баклажанов, сладкого стручкового перца, кабачков и спаржи.

Литературу о замораживании и бланшировании Вы найдете в книжных магазинах.

Указание:

Постарайтесь, чтобы предназначенные для замораживания свежие продукты питания не соприкасались с уже замороженными продуктами.

Замораживать можно: выпечу, рыбу и морепродукты, мясо, дичь, птицу, овощи, фрукты, зелень, яйца без скорлупы, молочные продукты, напр., сыр, масло и творог, готовые блюда и остатки приготовленных блюд, напр., супы, рагу, приготовленные мясо и рыбу, блюда из картофеля, запеканки и сладкие блюда.

Замораживать нельзя: употребляемые в пищу преимущественно в сыром виде овощи, напр., листовые салаты или редиска, яйца в скорлупе, виноград, целые яблоки, груши, персики, сваренные вкрутую яйца, йогурт, простоквашу, сметану, крем-фреш и майонез.

Упаковка продуктов для замораживания

Упакуйте продукты герметично, чтобы они не потеряли вкус и не вымерзли.

1. Положите продукты в упаковку.
2. Выдавите из упаковки весь воздух.
3. Герметично закройте упаковку.
4. Укажите на упаковке, что в ней находится, и когда продукты были заморожены.

В качестве упаковки можно использовать:

пленку из различных синтетических материалов, рукава из полиэтиленовой пленки, алюминиевую фольгу, специальные емкости для замораживания продуктов. Всю эту продукцию Вы найдете в специализированных магазинах.

В качестве упаковки нельзя использовать:

упаковочную или пергаментную бумагу, целлофан, мешки для мусора и использованные пакеты для покупок.

Для закрывания упаковки можно использовать:

резиновые кольца, пластмассовые зажимы, шпагат, морозостойкую клейкую ленту и проч.

Мешки и рукава из полиэтиленовой пленки можно заварить с помощью специального сварочного аппарата.

Продолжительность хранения замороженных продуктов

Срок хранения продуктов питания зависит от их вида.

При температуре -18 °C:

Рыба, колбаса, готовые блюда, хлебо-булочные изделия: до 6 месяцев
■ Сыр, птица, мясо: до 8 месяцев
■ Овощи, фрукты: до 12 месяцев

Суперзамораживание

Чтобы в замороженных продуктах сохранились витамины и питательные вещества, а также не испортились их привлекательный вид и хороший вкус, продукты должны как можно быстрее промерзнуть до самой сердцевины.

Включите суперзамораживание за несколько часов перед загрузкой свежих продуктов в целях предупреждения нежелательного повышения температуры.

В общем и целом достаточно 4–6 часов.

После включения данной функции прибор работает непрерывно. В морозильном отделении устанавливается очень низкая температура.

Для использования максимальной производительности замораживания, включите суперзамораживание за 24 часа до загрузки свежих продуктов.

Небольшие количества продуктов питания (до 2 кг) можно замораживать без включения суперзамораживания.

Указание:

Во время работы суперзамораживания эксплуатационный шум может усилиться.

Включение и выключение

Рисунок 4

1. Выберите морозильное отделение кнопкой °C.
2. Нажимайте на кнопку «super» до тех пор, пока не загорится индикация super freezing.

Режим суперзамораживания выключать не требуется. Примерно через 2 ½ дня прибор автоматически переключится на ранее установленную температуру.

Размораживание продуктов

В зависимости от вида и способа приготовления продуктов можно выбрать один из следующих способов их размораживания:

■ при комнатной температуре,
■ в холодильном отделении,
■ в электрическом духовом шкафу, с обдувом горячим воздухом или без,
■ в микроволновой печи.

Внимание!

Подтаявшие или полностью размороженные продукты нельзя снова замораживать. Только после тепловой обработки продуктов (их можно сварить или поджарить) готовые блюда можно снова заморозить.

Но их нельзя хранить так же долго, как и замороженные свежие продукты.

Специальное оснащение

Полки и боксы

Полки, расположенные внутри холодильного отделения и в дверце холодильника, можно при желании переставлять в другое место: Потяните полку на себя, опустите ее спереди и затем извлеките ее сбоку из направляющих. Приподнимите полку и снимите ее с дверцы.

Специальное оснащение

(не во всех моделях)

Отделение для масла и сыра

Отделение для масла открывается легким нажатием на середину крышки отделения.

Для чистки отделение приподнять снизу и извлечь.

Комплект для завтрака

Рисунок 5

Контейнеры комплекта для завтрака можно вынимать и заполнять по отдельности.

Комплект для завтрака можно извлечь для того, чтобы уложить в него или вынуть из него продукты. Для этого комплект для завтрака приподнять и вытянуть. Крепление контейнера можно передвигать.

Полка для бутылок

Рисунок 6

На эту полку можно складывать бутылки, не боясь, что они упадут.

Ванночка для льда

Рисунок 13

1. Ванночку для льда заполните на 34 питьевой водой и поместите в морозильное отделение.
2. Примерзшую ванночку для льда отделять только тупым предметом (ручкой ложки).
3. Для извлечения кубиков льда, ванночку немного подержать под проточной водой или слегка изогнуть.

Календарь со сроками хранения замороженных продуктов

Рисунок 12

Не превышайте сроков хранения замороженных продуктов, чтобы их качество не ухудшилось. Цифры рядом с символами – это допустимые сроки хранения замороженных продуктов в месяцах. Обращайте внимание на дату изготовления и срок годности предлагаемых в торговле быстрозамороженных продуктов.

Аккумулятор холода

При выключении электроэнергии или выходе холодильника из строя аккумулятор холода препятствует слишком быстрому нагреванию находящихся в морозильном отделении замороженных продуктов. Максимальное увеличение срока хранения возможно с помощью аккумулятора холода, положенного на продукты в верхнем отделении. Аккумулятор холода можно также извлечь на время из морозильного отделения для охлаждения продуктов питания, например, в сумке из изолирующего материала.

Наклейка «ОК»

(не для всех моделей)

С помощью наклейки «ОК» можно проверить, достигаются ли в холодильном отделении рекомендуемые для сохранности продуктов диапазоны температур не выше +4 °C. Если наклейка не показывает «ОК», то температуру следует постепенно снизить.

Указание:

После ввода прибора в эксплуатацию может пройти до 12 часов, пока температура достигнет заданного уровня.

Правильная установка

Выключение прибора и вывод его из эксплуатации

Выключение прибора

Нажимайте на кнопку «+» в течение 10 секунд. Холодильный генератор выключится. (Не во всех моделях).

Вывод прибора из эксплуатации

Если Вы не будете использовать прибор в течение продолжительного времени:

1. Извлечь штепсельную вилку из розетки или выключить предохранитель.
2. Очистите прибор.
3. Оставить дверцу прибора открытой.

Указание:

Чтобы предотвратить повреждения прибора, его дверцы должны быть открыты так широко, чтобы они самостоятельно оставались открытыми. Не зажимайте какие-либо предметы дверцей, чтобы она оставалась открытой.

Чистка прибора

Внимание!

■ Не использовать средства для чистки и растворители, содержащие песок, хлорид или кислоты.
■ Не использовать абразивные и царапающие губки.

На металлических поверхностях может появиться коррозия.

Никогда не мыть полки и контейнеры в посудомоечной машине.

Детали могут деформироваться!

При мойке не допускайте попадания воды

■ на элементы управления
■ на освещение
■ в вентиляционные отверстия
■ в отверстия разделительной панели

Выполните следующие действия:

1. Извлечь штепсельную вилку из розетки или выключить предохранитель.
2. Извлечь замороженные продукты и положить их в прохладное место. Положить на продукты питания аккумуляторы холода (если таковые имеются).
3. Не допускайте попадания моющей воды в элементы управления, систему освещения, вентиляционные отверстия или отверстия перегородки!

Очистить прибор мягкой тряпочкой и теплой водой с небольшим количеством моющего средства с нейтральным pH.

1. Уплотнитель дверцы протереть только чистой водой и затем тщательно вытереть насухо.
2. После чистки: снова подключите прибор к электросети.
3. Загрузить обратно замороженные продукты.

Специальное оснащение

Для чистки все передвижные элементы прибора вынимаются.

Извлечение полок в двери

Рисунок 3

Приподнимите вверх полки и извлеките.

Извлечение стеклянных полок

Потяните стеклянные полки к себе и извлеките.

Извлечение бокса

Рисунок 9

Вытяните бокс до упора и извлеките его, приподняв спереди.

Извлечение бокса для замороженных продуктов

Рисунок 10

Вытяните бокс для замороженных продуктов до упора, приподнимите спереди и извлеките.

Извлечение стеклянной полки над контейнером для овощей

Рисунок 11

Вы можете вынимать и разбирать стеклянную полку для чистки.

Указание:

Перед извлечением стеклянной полки извлечь контейнер для овощей.

Освещение (на светодиодах)

Ваш холодильник оснащен системой освещения на светодиодах, которая не нуждается в техобслуживании.

Ремонт освещения данного типа должен проводиться лишь силами специалистов уполномоченного сервисного центра или квалифицированными специалистами, имеющими на это разрешение.

Как сэкономить электроэнергию

• Бытовой прибор следует установить в сухом, хорошо проветриваемом помещении! Он не должен стоять на солнце или поблизости от источника тепла (например, радиатора отопления, электроплиты). При необходимости воспользуйтесь плитой из изолирующего материала.

Теплые продукты и напитки перед размещением в приборе следует охладить.

Замороженные продукты поместите для размораживания в холодильное отделение, чтобы использовать холод замороженных продуктов для охлаждения продуктов.

■ Закрывайте двери прибора как можно быстрее.

- Чтобы обеспечить минимальный расход энергии: соблюдайте небольшое расстояние сбоку от стены.

■ Порядок размещения элементов оснащения не влияет на потребление электроэнергии прибором.

Рабочие шумы

Обычные шумы

Гудение

Работают двигатели (напр., холодильные агрегаты, вентилятор).

Бульканье или жужжание

Хладагент течет по трубам.

Щелчки

Включаются или выключаются двигатель, выключатель или магнитные клапаны.

Потрескивание

Происходит автоматическое размораживание.

Как избежать посторонних шумов

Холодильник стоит неровно

Выровняйте, пожалуйста, холодильник с помощью ватерпаса. Отрегулируйте по высоте винтовые ножки холодильника или подложите что-нибудь под него.

Холодильник «зажат»

Отодвиньте, пожалуйста, холодильник от стоящей рядом мебели или других бытовых приборов.

Шатающиеся или заклинившие боксы или полки

Проверьте, пожалуйста, как установлены съемные детали и, при необходимости, расположите их правильно.

Бутылки или прочие емкости прикасаются друг к другу

Немного отодвиньте, пожалуйста, бутылки или емкости друг от друга.

Самостоятельное устранение мелких неисправностей

Прежде чем вызвать Службу сервиса:

проверьте, не сможете ли Вы устранить неполадки самостоятельно с помощью приведенных ниже рекомендаций.

Вам придется оплачивать вызов специалистов Службы сервиса для консультации самостоятельно – даже во время гарантийного периода!

Неисправность	Возможная причина	Устранение
Фактическое значение температуры сильно отличается от установленного.		В некоторых случаях достаточно выключить холодильник на 5 минут.Если температура слишком высокая, то проверьте через несколько часов, не приблизилось ли фактическое значение температуры к заданному.Если температура слишком низкая, то проверьте ее на следующий день еще раз.
В холодильном отделении или в отделении с пониженной температурой слишком холодно.		Установите более высокое значение температуры в холодильном отделении.
		Передвиньте вниз регулятор температуры для отделения с пониженной температурой.Рисунок 7
В морозильном отделении слишком высокая температура.	Слишком часто открывались дверцы бытового прибора.	Не открывайте бытовой прибор без надобности.
	Закрыты вентиляционные отверстия.	Уберите мешающие предметы.
	Замораживание слишком большого количества свежих продуктов питания.	Загружайте морозильное отделение с учетом макс. производительности замораживания.
Прибор не охлаждает, индикатор температуры и освещение светятся.	Включен демонстрационный режим.	Держите нажатой кнопку °С и кнопку настройки + в течение 5 секунд, пока не зазвучит подтверждающий сигнал.Проверьте через некоторое время, охлаждает ли ваш прибор.
Боковые стенки прибора нагреваются.	В боковых стенках проходят трубки, которые нагреваются в процессе охлаждения.	Это нормальный режим работы прибора, и неисправностью не является.Повреждение предметов мебели, соприкасающихся с прибором, под действием тепла не происходит.
Освещение не функционирует.	Система освещения на светодиодах вышла из строя.	Смотрите раздел «Освещение (на светодиодах)».
	Бытовой прибор оставался слишком долгое время открытым.Освещение отключится спустя ок. 10 минут.	После открытия и закрытия дверцы прибора освещение включается снова.
Не горит ни один из индикаторов.	Отключили электроэнергию; сработал предохранитель; вилка «болтается» в розетке.	Подключите штепсельную вилку к сети. Посмотрите, есть ли напряжение в электросети, проверьте предохранители.
Дверца морозильного отделения была слишком долго открытой; установленная температура больше не достигается.	Испаритель (производитель холода) в системе «NoFrost» слишком сильно обледенел, из-за чего он больше не может оттаивать полностью автоматически.	На время размораживания испарителя необходимо извлечь замороженные продукты вместе с ящиками и положить их на хранение в прохладное место, позаботившись об их хорошей теплоизоляции.Выключите холодильник и отодвиньте его от стены. Оставьте дверцу прибора открытой.Примерно через 20 минут талая вода начнет стекать в поддон для испарения, расположенный на задней стенке холодильника.Во избежание переливания талой воды через край поддона испарителя следует несколько раз собрать излишки воды с помощью губки.Когда вода перестает стекать в поддон, испаритель оттаял. Проведите чистку бытового прибора изнутри. Введите холодильник в эксплуатацию.

Самопроверка прибора

Ваш прибор оснащен программой автоматической самопроверки. Эта проверка покажет Вам источники неисправностей, которые могут быть устранены лишь специалистами Вашего уполномоченного сервисного центра.

Запуск программы самопроверки

1. Выключите прибор и выждите 5 минут.
2. Включите прибор и в первые 10 секунд после включения нажмите и удерживайте нажатыми кнопку °С и кнопку настройки «—» в течение 3-5 секунд, пока не раздастся звуковой сигнал.
   Программа самопроверки запускается.

Если по завершении самопроверки раздастся двойной звуковой сигнал, Ваш прибор работает исправно.

5-кратный звуковой сигнал свидетельствует о неисправности. Обратитесь за помощью в сервисную службу.

Окончание самопроверки

После окончания программы прибор переключается в обычный режим работы.

Сервисная служба

Ближайшую сервисную службу Вы найдете в телефонном справочнике или в списке сервисных служб. При обращении в сервисную службу укажите номер изделия (E-Nr.) и заводской номер (FD-Nr.) прибора.

Эти данные Вы найдете на типовой табличке. Рисунок 14

Помогите, пожалуйста, избежать ненужных выездов специалистов, правильно указав заводской номер и номер изделия. Тем самым Вы сэкономите связанные с этим дополнительные расходы.

Заявка на ремонт и консультация при неполадках

Контактные данные всех стран Вы найдёте в приложенном списке сервисных центров.

Қауіпсіздік техникасы бойынша нұсқаулар және алдың-ала ескертулер

Бүйымды іске қосу алдында

Бүйымды орнату және пайдалану бойынша нұсқаулықты мұқият оқып алыңыз! Онда юүйымды орнату, пайдалану және күтімдеу жәнінде маңызды акпарат берілген.

Осы нүсқаулықтар мен ескертпелерде көрсетілген сақтандырулар мен нүсқауларға назар аудармай әрекет етілген жағдайларда әндіруші ықтимал зардаптар үшін жауапкершілікті көтермейді. Бүкіл күжаттаманы одан әрі пайдалану немесе баска қолданушыға беру үшін сақтаңыз..

Техникалық қауіпсіздік

Суыту жүйесінің құбырларында кем көлемде қоршаған ортаны сақтайтын, бірақ жанатын хладагент (R600а) ағады. Ол озон қабатына зиян келтірмей көшетхана әсерін қүшейпейді. Хладагент шыққанды көздерді жаракаттауы мүмкін немесе оталуы мүмкін.

Зақымдалған жағдайда

■ Тоңазытқышты ашық оттан және түтану бұлактардан аулак ұстаңыз,
■ Бөлмені жақсылап желдетіп алыңыз,
■ Тоңазытқышты өшіріп ашаны розеткадан шығарыңыз,
■ Сервис кызмет көрсету орталығына хабарлаңыз.

Бүйымдағы салқындатқыш заттың мөлшері неғұрлым көп болса, ол тұратын панажайдың көлемі де соғұрлым үлкен болуы тиіс. Тым кішкентай панажайларда салқындатқыш зат жылыстаған жағдайда жанғыш газ-ауа қоспасы пайда болуы мүмкін.

Салкындаткыш заттың өр 8 грамына кемінде 1 м³ кеңістік келіп отыруы тиіс.

Бүйымыңыздағы салқындатқыш заттыңмөлшері бүйымның ішіндегі зауыттық тақташада көрсетілген.

Егер желіге жалғайтын сым зақымдалған болса, оны өндіруші, сервис орталығы не тиісті білікті өкіл айырбастауы тиіс. Тиісті түрде орнатылмауы және жөндеу пайдаланушыға қауіп төндіруі мүмкін.

Бүйымды жөндеу жұмыстарынтек өндіруші, сервис қызметі немесе тиісті құзырлы түлға ғана жүргізе алады.

kk

Тек өндіруші тарапынан шығарылған түпнұсқа бөлшектерін ғана пайдалануға руқсат етіледі. Тек осылар ғана қауіпсіздік техникасы талаптарын орындай алады деп шығарушы тарапынан кепілдік berіледі.

Коректендіру сымының Bergу жұмыстары тек сервистік қызмет мамандар тарапынан өткізілуі тиіс.

Пайдаланып түрған кезінде

Тоңазытқыштың ішкі жағында электр бұйымдарды пайдалануға болмайды (мысалы қыздырғыш бұйымдарды, электр мүз дайындайтын аспаптарды). Жарылып кету қауіптілігі!

■ Тоңазытқышты ыстық бумен жібітуге немесе тазалауға болмайды! Бу электр бөлшектеріне жеткенде кыска түйыкталуна себеп болуы мүмкін. Электр куатынан зақымға ұшырау қауіптілігі!

Тоңазытқыштың ішіне түтану газдарды (мысалы аэрозольдык баллон) және жарылғыш заттектер қоюға болмайды. Жарылып кету қауіптілігі!

- Кырау не мүз кабатын кетіру үшін үшкір немесе өткір жиекті заттарды қолданбауыңыз лазым, себебі. Бүл әрекет суыту заттарды өткізетін құбырларының бұзылуына апаруы мүмкін. Суыту заттары жарылып немесе көзге зиян келтіруі мүмкін.

■ Тоңазытқыштың бөлімдерін, сөрелерін және есіктерін түпкойма немесе сүйеніш қатары пайдалануға болмайды

■ Музды не бүйымды тазалау үшін бүйым айырын розеткадан суырып немесе сақтандырғышты істен шығарып алу керек. Сымды ұстамай ашаны розеткадан шығарыңыз.

- Арак шарап ішімдіктерді жабык және түрғызып сақтаңыз.

Пластик бөлшектерді және есік тығыздауышты маймен ластап тастамаңыз. Маймен ластап тасталған бөлшектер және тығыздауыш ұсак, тетікті болып қалады.

■ Мүздатылған тағамды, мүзды немесе салқындаткыш құбырларын көп қолмен ұстамаңыз. Тоңазу қауіптілігі бар!

■ Балалар және қауінтерге ұшырағыш болатын адамдар үшін тәуекелдерді болдырмау:

Қауіптерге ұшырай алатын деп балалар және физикалық, психикалық, не анғару қабілеттері шектеулі немесе осы электрбұйымды қауіпсіз түрде қолдану бойынша білімі жеткіліксіз болған түлғалар саналады. Балалар және қауіптерге ұшырай алатын түлғалар мүмкін болатын қауіптерді түсініп алғанын тексеріп алыңыз.

Қауіпсіздік үшін жауапты адам балалар немесе қауіптерге ұшырай алатын түлғалар электрбұйыммен жұмыс істегендерінде оларды қадағалап және оларға нұсқау беріп отыруы керек.

Жасы 8 толған балаларға ғана электрбұйымды қолдануға рұқсат етіледі. Электрбұйымды тазалау немесе күту жұмыстарын өткізгендерінде балаларды қадағалап отыру керек.

Балаларды аспаппен ойнатуға болмайды!

■ Мүздатылған тағамды жібітіп алған соң оны бірден ауызға салуға болмайды. Тоңазу қауіптілігі бар!
Көмірқышқылдандырылған не көпіршитін сусындарды мүздатқыш камераға қоймаңыз, себебі ыдыска түскен қысым оның жарып, нәтижесінде құрылғыға нұқсан келуі мүмкін!
Желдеткіш саңылауларды еш бөгетсіз ашық ұстаңыз.

Балалар мен үй шарушылығы

Бүйым орамасын және бөлшектерін балаларға бермеңіз. Полиэтиленді каптамада мен жиналмалы қатырмакағаз қапшықтарында түншығып қалу қауібі бар!
■ Буйым – балаларға арналған ойыншық емес!
- Есіктік құлпы бар бұйымда: Кілтті балалардың қолы жетпейтін жерде сақтаңыз!

Жалпы аныктаулар

Кұрылғы төменде көрсетілген максаттармен қолданыла алынады:

■ тағамдарды тоңазыту және мүздату,

■ мүз дайындау.

Бүл бүйым үй шаруашылығында және түрмыстық пайдалануға және түрмыстық салаға арналған. Бүйым 2004/108/ЕС ЕО директивасына сәйкес радиобөгеттерінен қорғалған.

Салкындаткыш агенттің циркуляциялық кескінінің тығыз қымталуы тексерілген.

Осы бүйым электр аспаптары қауіпсіздігі туралы ережеге (EN 60335-2-24) сәйкес келеді.

Бул кұрылғы теңіз деңгейінен максималды 2000 метрге дейін болған биіктікте пайдалануға арналған.

Кәдеге жарату бойынша қатысты нүскамалар

Ораманың кәдеге жаратылуы

Орама тасымалдау уакытында бүйымыңызды закымданудан коргайды. Барлык орама материалдар коршаған ортаға зиян келтірмейді және кайта өнделуі мүмкін. Қоршаған ортаны корғауғаөз үлесіңізді салып көмек етіңіз: ораманы экологиялық нормаларға сәйкес кәдеге жаратыңыз.

Кәдеге жаратудың көкейкесті жолдары туралы бүйымды сататын сатушыдан немесе жергілікті әкімшіліктен сурап біле аласыз.

Ескі бүйымды кәдеге жарату

Пайдалану мерзімі аякталған бұйымдарға қажетсіз қоқыс деп қарамау керек! Оларды экологиялық, таза түрде кәдеге жаратқан жағдайда олардан қайтадан бағалы шикізат алуға болады.

Бүл бүйым Еуропа Одағының 2012/19/EG Электрлік және электронды құрылғылар туралы Директивасының (waste electrical and electronic equipment – WEEE) талаптарына сәйкес келеді. Осы Директива Еуропа Одағында қолданылатын ескі аспаптарды қайтару мен кәдеге жаратудың ережелерін реттейді.

Ескерту және ескертулер

Пайдалануы аякталған бүйымдарда

1. Ашасын розеткадан суырып алыңыз.
2. Кабелін бөліп, ашасымен бірге алыңыз.
3. Балалардың жәшіктер мен контейнерлердің ішіне енуіне жол бермеу үшін оларды шығармаңыз!
4. Пайдалану мерзімі аякталған бұйыммен ойнауға балаларға рүқсат берменіз. Қылқынып қалу қаупі бар!

Суыткыш аспаптардың ішінде суыткыш заттаржәне окшауламасында газдар бар. Суыткыш заттармен газдар білікті түрде кәдеге жаратылуы тиіс. Суыткыш зат контурының түтікшелері білікті түрде кәдеге жаратылғанға дейін зақымдалмауы тиіс.

Жеткізіліп берілетін жіынтықтың көлемі

Орамасын ашып. Бүйымның барлық, бөлшектерін тасымалдау кезінде зақымданулы бар не жоғын тексеріп шығыңыз.

Щағымдарыңыз болса бұйымды өзіңізгесатқан сатушыға не біздің сервис орталығымызға осы шағымдар туралы хабар беріңіз..

Жеткізіліп берілетін жиынтығы кұрамына төмендегілер кіреді:

■ Едендік кұрылғы
Жабдыкталуы моделіне байланысты
- Орнату үшін материалы салынған дорба
■ Пайдалану туралы нускаулығы

■ Орнату жөнінде нүскаулар
■ Сервистік кітапша
■ Кепілдік кужаты
Энергияны тұтыну мен шуыл деңгейі туралы мәліметтер

Орнату жері

Орнату орны ретінде күргак, желдете алынатын бөлмелер жарамды болады. Орнату орны күн сәулелерінің тікелей түсетін жерлердің және пеш, жылытқыш не қыздырғыш сияқты жылу беретін көздердің жанында болмауы тиіс. Электрбұыймның жылу беретін көздердің жанында қойылуы керек болғанда арнайы тежеулі аралық такталарын қолданыңыз немесе жылу беру көздеріне дейін төменде көрсетілген аралықтарын ұстаныңыз:

Электр және газ пештеріне дейін — 3 см.
- Май немесе көмірмен істейтін пештерге дейін – 30 см.

Орнату жеріндегі еденде ешбір шәгілу болмауы тиіс. Керек болса, еденді бекейтуіңіз керек. Еденде тегіс емес жерлері бар болғанда оларды төсем аралықтар салу арқылы тегістеңіз.

Қабырғаға дейін аралық

Электрбүйымды, оның есік ашу бұрышының 90° болатындай қылып орнатыңыз.

Бөлме температурасы мен желдетуді қадағалап отырыңыз

Бөлме температурасы

Бүл бүйым белгілі бір климаттык топта жұмыс істеуге арналған. Климаттык топка байланысты. Бүйымды келесі бөлме температуралары жағдайында пайдалануға болады.

Климаттык топ зауыттык такшада көрсетілген, 14 сурет.

Климаттык топ	Лайыкты бөлме температурасы
SN +10 °C және	32 °C аралығында
N +16 °C және	32 °C аралығында
ST +16 °C және	38 °C аралығында
T +16 °C және	43 °C аралығында

Ескерту:

Бүйым көрсетілген климаттық топтың бөлме температурасы шегінде толығымен жұмыс істеуге жарамды. Бүйымды +5 °C дейін бөлме температурасы жағдайында пайдаланған жағдайда SN тобындағы бүйымның зақымдалуы мүмкін емес.

Желдету

2 сурети

Электрбүйымның артқы жақ қабырғасындағы және бүйір жактарындағы ауа жылынады. Жылы ауа бөгетсіз желдетіліп тұруы керек. Өйтпесе салқындатқыш машина жоғары істейді және электр куатының пайдалуы көбейіп кетеді. Сондыктан: Вентиляция және ауаны сорғызып шығаратын саңылауларды ешкашан үстінен немесе шетінен жауып коймаңыз!

Бүйымның қосылуы

Бүйым косылғаннан кейін пайдалануға дайын уақытына дейін кемінде бір сағат әтуі керек. Тасымалдау уақытында майдың сығымдағыштан салқындату жүйесіне түсуі мүмкін.

Алғашқы пайдалану алдында бұйымды ішінен жуыңыз («Құрылғыны жуу» тарауын қараңыз).

Электржелісіне косу

Электрлік розетка бүйымның жанында болуы тиіс және оны орнатқаннан кейін онай кол жетімді болуы тиіс.

Тоңазытқыш І корғау сыныптамасына сай келеді. Тоңазытқыш дұрыс орнатылған розетка арқылы 220-240 В/ 50 Гц айнымалы электр тоғына қосылады. Розетка 10-16 Ампер сақтандырғышымен қорғалған болуы тиіс.

Бүйымдарды Еуропадан тыс елдерде пайдаланған жағдайда берілетін кернеу мен ток түрінің өзіңіздің электрлік желіңіздің параметрлеріне сай келетін- келмейтінін тексеріп алу кажет. Бүл деректерді бүйым таңбасында таба аласыз, 14 суреті.

Ескерту және ескертулер

Бүйымды энергия үнемдейтін электр розеткаларға косуға тыйым салынады.

Бүйымдарымыздың жұмыс істеуі үшін синустық және автономды емес инверторларды пайдалануға болады. Автономды емес инверторлар ортақ электр желісіне тікелей қосылған фотогальваникалық электр бүйымдарда пайдаланылады. Ортақ электр желісіне қолды жеткізбейтін құралдар үшін (мысалы, кемелерде немесе тауларда) синуспен жүргізілетін инверторларды қолдану керек.

Буйыммен танысу

Illustration showing a hand interacting with a document and a grid panel, with an arrow indicating direction or transformation.

Суреттері бар ең сонғы бетті ашуыңызды өтінеміз. Пайдалану жәніндегі бүл жетекші кұрал бірнеше модельдер үшін жарамды.

Модельдердін жабдыкталынуы өзгеріп отыруы мүмкін.

Суреттерде өзгешеліктер болуы мүмкін.

1 cypeti

* Барлық үлгілерде бірдей бар бола бермейді.

А Тоңазытқыш камера

В Муздаткыш камера

1–18 Баскару орынның бөлшектері

19* Май және ірімшік бөлімі

20 Шағын шишалар үшін сөре

21 Көлемі ірі шишалар үшін

22 Жарык (LED)

23* Шишалар сөресі

24* Таңғы тамақ үшін жиынтық

25 Суытып сактау бөлімшесі

26 Ылғалдылық реттегіші бар көкөніс салу үшін сауыт

27* Мүздатылатын тағам бөлімі

kk

Баскару орынның бөлшектері

4 сурети

1 Суыту бөлімшесінің температура көрсеткіші

Сандар сувту белімшесінің орнатылып қойылған С° сай болады.

2 Көрсеткіш super cooling

Супер суыту функциясы іске косылғанында жанып тұрады.

3 Муздату бөлімшесіндегі температура көрсеткіші

Көрсетілетін °С сандары мүздату бөліміндегі °С температураларына сай келеді.

4 Көрсеткіш super freezing

Супер муздату функциясы іске косылғанында жанып тұрады.

5 Көрсеткіш vacation

Демалыс режимі қосылғанда көрсетіледі.

6 Көрсеткіш fresh

Балғындық режимі қосылғанда көрсетіледі.

7 "eco mode" режимi

есо режимі қоылғанда көрсетіледі.

8 mode пернесі

Арнаулы функцияларды тандау үшін.

9 Super пернесі

super cooling (суытқыш бөлімшесі) және super freezing (мүздату бөлімшесі) функцияларын косуға арналған.

10 Таңдау-түймешелері +/-

Түймешіктер суыту және муздату бөлімшелердің температураларын орнату үшін қолданылады.

11 lock пернесі

lockфункциясын тандауға арналған.

12 °С пернесі бөлме тандау үшін және alarm off

Бөлмені тандауға арналған. Бүл оның температурасын өзгерту үшін немесе белгілі арнайы функцияларды косу үшін керек болады.

Дабылды өшіруге арналған.

13 Түймешіктерді окшаландыру функциясы "Lock"

Осы функция косылып түрғанда басқару элементтердің параметрлерінің орнатылуы мүмкін емес.

14 Көрсеткіш alarm off

Кұрылғы тым жылы болса жанады.

15 Көрсеткіш alarm

Мүздату бөлімшесі тым жылы болса жанады.

16 Көрсеткіш freeze

Мүздату бөлімшесі таңдалғанда жанады.

17 Көрсеткіш alarm

Суыту бөлімшесі тым жылы болса жанады.

18 Көрсеткіш cool

Суыту бөлімшесі таңдалғанда жанады.

Электрбүйымды косу

1. Алдымен айырғыш ашасын электрбұйым артындағы қосатын жерге енгізіңіз. Ашанын дұрыс енгізілуін тексеріңіз.
2. Одан кейін кабелдің баска ұшын электр ток розеткасына енгізіңіз.

Электрбүйым косылып, сактандыру белгісі естілетін болады.

Сактандыру дыбысты өшіру үшін°С түймешігін басыңыз.

Электрбүйым орнатылған температуға жеткен сәтте alarm көрсеткіші өшеді.

Тандалған температура бірнеше сағат өткен соң ғана болады. Тандалған температура болмай түрганда тағамдарды тоңазытқышка салуға болмайды.

Зауыт келесі температураны ұсынады:

■ Мүздату бөлімшесі: -18 °C
■ Суыту бөлімшесі: +4 °C

Кұрылғының жұмысы бойынша нұсқаулар

Электрбүйымды косканнан кейін тандалған температура деңгейі орнатылғанша дейін бірнеше сағат керек болуы мүмкін.
Толык автоматты түрде атқарылатын "NoFrost" жүйесі аркасында мүздату бөлімшесінде мүз пайда болмайды. Сондыктан еріту кажет емес.

■ Егер мүздату бөлімшесінің есігі жабылғаннан кейін дереу ашылмаса, қысым айырмашылығы теңгерілмейінше дейін тосыңыз.
Корпустың алғы жағы мен жан кабырғалары жартылай ысиды. Бүл арқылы ылғалдықтың конденсациясының пайда болуына жол берілмейді.

Температурасын кою

4 сурети

Суыту бөлімшесі

Температура деңгейін +2 °С тан +8 °С дейін орнатып коюга болады.

1. Суыту бөлімшесін °С түймешігімен таңдап алыңыз.
2. Калаған температура көрсетілгенге дейін +/- түймешіктерін басыңыз.

Тез бузылып кететін тағамдарды +4 °С асырмай сақтаңыз.

Мүздату бөлімшесі

Температура деңгейін -16 °C тан -24 °C дейін орнатып коюға болады.

1. Мүздату бөлімшесін °С түймешігімен таңдап алыңыз.
2. Калаған температура көрсетілгенге дейін +/- түймешіктерін басыңыз.

Арнайы функциялар

4 сурети

Балғын режимі

Балғын режимі арқасында азық-түлік өнімдер одан да ұзағырақ ұақыт бойы сақтала алынатын болады.

Өшіру:

mode түймешігіnefresh көрсеткіші пайда болғаныша басыңыз.

Электрбўйым автоматты түрде төмендегі температураларға ауысады:

■ Суыту бөлімшесі: +2 °C
■ Муздату бөлімшесі: өзгертілмей калады

Өшіріңіз:

mode түймешігіне, fresh көрсеткіші жойылғаныша басыңыз.

Eco режимі

Есо режимі арқылы құрылғыны электркуат ұнемдеу режиміне қоса аласыз.

Өшіру:

modetýmешírìne "eco mode" көрсеткіші пайда болғаныша басыңыз.

Электрбуйым автоматты түрде төмендегі температураларға ауысады:

■ Суыту бөлімшесі: +8 °C
■ Мүздату бөлімшесі: -16 °C

Өшіріңіз:

mode түймешігіне, "eco mode" көрсеткіші жойылғаныша басыңыз.

Демалыс тәртібі

Узак сапарға кеткенде тоңазытқышты электр куатын үнемдеу демалыс тәртібіне қойып кетуге болады.

Суыту бөлімшесіндегі температурасы автоматты түрде +14 °C өзгереді.

Бүл мерзімде суыту бөлімшесіндегі тағамдарды сақтауға болмайды.

Өшіру:

mode түймешігіне vacation көрсеткіші пайда болғаныша басыңыз.

Электрбўйым автоматты түрде төмендегі температураларға ауысады:

■ Суыту бөлімшесі: +14 °C
■ Мүздату бөлімшесі: өзгертілмей калады

Өшіріңіз:

mode түймешігіне, vacation көрсеткіші жойылғаныша басыңыз.

Пернелерді буғаттау функциясы Lock

Түймешіктердің бұғаттауды косу және өшіру үшінlock пернесін 5 секунд басып тұрыңыз.

Функция косулы болса lock көрсеткіші жанады.

Енді баскару панелі кездейсок басылудан корғалған.

Түймешіктер құрсаулауын алып тастау:

Түймешіктердін күрсаулауын өшіру үшін және ескерту дыбысында lockтүймешігін басу мүмкін.

sabbath режимi

sabbath режимін косканда төмендегі параметрлер өшіріледі:

■ Акустикалық сигналдар
■ ішкі шам беру жүйесі
■ Көрсеткіштер панеліндегі хабарламалар
Көрсеткіштер тактасының өнінде шам берілуі азайтылады
■ Түймешіктер окшауландырылады

sabbath режимін қосу және өшіру:

super түймешесін 15 секунд басып тұрыңыз.

Дабыл функциясы

Дабыл келесі жағдайларда істеп бастайды.

Есіктің сақтандыру белгісі

Құрылғы ұзак ұақыт бойы ашылып қалып түрса өсік үшін дабыл дыбыс (ұзак дыбыс) қосылады және сувту бөлімшесі1 температура көрсеткішінде alarm көрсеткіші жанады. Есік жабылғанда есіктің сақтандыру белгісі қайта өшіріледі.

Температура бойынша сақтандыру белгісі

Интервалдык дыбыс шалып, мүздату бөлімшесі Зтемпература көрсеткішінде alarm көрсеткіші жанады.

Дыбысты температура белгісі мүздатқыштың тым жылынып, мүздатылған бүйымдар үшін кауіп пайда бола бастағанда косылып кетеді.

Мүздатылатын бүйымдарға еш қауіп түдырмай сақтандыру дыбыс белгісі келесі жағдайларды қосылып кетуі мүмкін:

■ Тоңазытқыш іске қосылғанда.
Жана тағамдардың үлкен көлемдерді салынғанда.

Ескерту:

Мүзы аздап еріген не әбден еріген өнімдерді қайта мүздатпаған жөн. Осы өнімдерді тек дайын даярланған түрде ғана (пісірілген не куырылған түрінде) әзірлеп болғаннан кейін ғана оны қайтадан мүздатуға болады.

Өнімдерді жарамдылык мерзімі өткенге дейін пайдалану ұсынылады.

Температура мәліметі 5 секунд муздаткыш камерада болған ең жоғары температураны көрсетеді. Сонан соң қайта таңдалған температура көрсетіледі.

Дабыл дыбысын өшіру

Сактандыру дыбысты өшіру үшін °С түймешігін басыңыз.

Home Connect

Бүл кұрылғы Wi-Fi-мен жұмыс істей алады және мобильді терминал арқылы оны баскару мүмкін.

Ескерту:

Wi-Fi бүл Wi-Fi Alliance компаниясының тіркелген сауда белгісі.

Егер құрылғы үй желісіне қосылмаса құрылғы желіге қосылмайтын сувітқыш ретінде жұмыс істеп оны басқару элементтері арқылы қолмен басқару мұмкін.

Home Connect функцияларын колдану үшін кұрылғыны Home Connect деген Wi-Fi-бейімдегішке қосыңыз.

Сіздін кұрылғыңызбен бір жиынтықта Home Connect деген Wi-Fi-бейімдегіш жеткізілмеген болса, оған клиенттер қызметі арқылы тапсырыс беруге болады.

Ескерту:

Штекерді кұрылғы арқасына қосу және одан ажырату әрекеті ойлағаннан көрі қиын. Штекер толығымен салынғанына көз жеткізіңіз.

Home Connect Wi-Fi бейімдегішін 1 метр биіктігіне алып келіңіз.

Нускаулар

- Осы пайдалану нүсқаулығының қауіпсіздік пен ескерту нүсқауларын ескеріп сосын құрылғыны үйде болмай Home Connect бағдарламасы арқылы баскаруда олардын орындалуын қаматмасыз етіңіз (Қауіпсіздік пен ескерту нүсқаулары тарауын қараңыз). Home Connect бағдарламасындағы нүсқауларды ескеріңіз.

■ Күрылғыдан басқару әрдайым Home Connect бағдарламасы арқылы басқарудан басымдылығы жоғарырақ болады. Осы уақытта бағдарлама арқылы басқару мүмкін болмайды.

Home Connect pettey

Нускаулар

Нускаулармен бірге жуктеу үшін дайын, http://www.siemens-home.com Home Connect парафын ескеріңіз. Ол үшін іздеу өрісіне құрылғыңыздың Е нөмірін енгізіңіз.

■ ПараметрлердіHome Connect менен реттеу үшінHome Connect бағдарламасын мобильды терминалда орнату керек. Ол үшін жинактағыHome Connect құжаттарын ескеріңіз. Бағдарлама арқылы берілген қадамдарды орындап параметрлерді реттеніз.

■ Егер кұрылғы үзак, уақыт пайдаланбайтын болса, Home Connect мәзірі автоматты жабылады. Home Connectмәзірін ашу нұсқауларын тиісті тарау басында табасыз.

Уй желісіне автоматты қосылым (WLAN)

Eger WLAN роутер WPS функциясымен колжетімді болса, суыткыш кұрылғыүс автоматты ретте үй желісіне қосу мұмкін.

1. super пернесі мен lock пернесін бірдей басып Home Connect мәзірін ашыңыз.

Көрсеткіш Сп көрсетеді.

Ескерту:

Екі пернені дәл бірдей басыңыз. Пернелермен баскару үзак уақыт тек lock пернесі басылғанда ғана жұмыс істеуді кояды. lock пернесін бұғаттау жойылғанша, қайта басыңыз.

1. °C пернесін көрсеткілер AC мен oF көрсеткенше баса берініз.
2. • пернесін басыңыз.

Кұрылғы автоматты байланыс үшін дайын.

Көрсеткі 2 минут бойы анимацияны көрсетеді.

Осы уакытта төмендегі кадамдарды орынданыз.

1. WPS функциясы үй желісінің роутерін белсендіріңіз (мысалы, WPS/WLAN пернесі арқылы, ол туралы мәліметті роутердің кужаттарында табасыз).

Сәтті байланыс болғанда on суыту бөлімшесінің көрсеткісінде жыпылықтайды.

Суыткыш құрылғыны бағдарламамен байланыстырыңыз.

■ Егер көрсеткіде oF көрсетілсе, байланысты жасап болмайды.

Суыткыш кұрылғы үй желісінің аумағында болын тексеріңіз (WLAN).

Эдісті қайталау немесе қолмен байланысты орындау.

Уй желісіне қолмен қосылым (WLAN)

Егер колжетімді WLAN роутерінде WPS функциясы болмаса немесе бүл белгісіз болса, онда суытқыш құрылғыны қолмен үй желісіне байланыстыру мұмкін.

1. super пернесі мен lock пернесін бірдей басып Home Connect мәзірін ашыңыз.

Көрсеткіш Сп көрсетеді.

Ескерту:

Екі пернені дәл бірдей басыңыз. Пернелермен басқару үзак, уақыт тек lock пернесі басылғанда ғана жұмыс істеуді қояды. lock пернесін бұғаттау жойылғанша, қайта басыңыз.

1. °C пернесін көрсеткілер SA мен oF көрсеткенше баса беріңіз.
2. • пернесін басыңыз.

Кұрылғы автоматты қолдық байланыс үшін дайын.

Көрсеткі 5 минут бойы анимацияны көрсетеді.

Осы уакытта төмендегі кадамдарды орынданыз.

1. Суыткыш кұрылғыда тек өз WLAN желісі HomeConnect атауымен жасалған.

Осы желіге мобильді кұрылғымен кіру мүмкін.

kk

5.=Мобильді кұрылғының реттеу мәзірінде WLAN параметрлерін ашыңыз да WLAN параметрлерін шақырыңыз.
6.=Мобильді кұрылғыны WLAN желісімен=HomeConnect байланыстырыңыз.

Кілтсөз:=HomeConnect

Байланыс кұрылымы 60 секундке дейін болуы мүмкін.

7.=Сәтті=байланыстан=сон=Home=Connect бағдарламасын мобильді құрылғымен ашыңыз.
Бағдарлама суытқыш бөлімшесінде іздейді.
8.=Суыткыш құрылғы табылғанда, өз (WLAN) үй желіңіздің («SSID») желі атауы мен («Кілт») кілтсөзін тиісті өрістерге енгізіңіз.
9.=Уй кұрылғыларына тасымалдау түймешесімен растаңыз.

■=Сәтті байланыс болғанда=on суыту бөлімшесінің көрсеткісінде жыпылықтайды.

Суыткыш кұрылғыны бағдарламамен байланыстырыңыз.

■=Егер көрсеткіде=oF көрсетілсе, байланысты жасап болмайды. Кілтсөзді=қайта=теріп=дұрыс=жазуға назар аударыңыз.

Суыткыш құрылғы үй желісінің аумағында болын тексеріңіз (WLAN).

Эдісті қайталаңыз.

Суыткыш кұрылғыны бағдарламамен байланыстыру

Егер суыткыш құрылғы мен үй желісі арасында байланыс жасалған болса, суыткыш құрылғыны бағдарламаме байланыстыру мүмкін болады.

1.=super пернесі мен lock пернесін бірдей басып Home Connect мәзірін ашыңыз.

Көрсеткіш=Сп көрсетеді.

Ескерту:

Екі пернені дәл бірдей басыңыз. Пернелермен басқару үзак, уақыт тек lock пернесі басылғанда ғана жұмыс істеуді кояды. lock пернесін=бығаттау=жойылғанша,=қайта басыңыз.

2.=°C пернесін көрсеткілер=РА (жұптастыру = бағдарламамен байланыстыру) мен=oF көрсетеді.

3.=+ пернесін құрылғыны бағдарламамен байланыстыру үшін басыңыз.

Көрсеткі анимацияны көрсетеді.

Суыткыш құрылғы бағдарламамен байланысканда, көрсеткі=on көрсетеді.

4.=Мобильді кұрылғыда Home Connect бағдарламасында суытқыш кұрылғысы көрсетіледі. Косу үшін суытқыш кұрылғыны таңдап пернемен + косыңыз.

Егер суыткыш кұрылғы автоматты көрсетілмесе, Home Connect бағдарламасында алдымен=Үй кұрылғысын іздеу, сосын=Үй кұрылғысын байланыстыру таңданыз.

1. Бағдарлама нұсқауларын әдіс аяқталғанша орынданыз.

■ Көрсеткілер РА мен on көрсетеді. Суытүыш құрылғы бағдарламамен сәтті қосылды.
■ Егер байланыс сәтсіз болса, мобильді кұрылғы үй желсімен (WLAN) байланысканын тексеріңіз. Сосын суытқыш кұрылғыны бағдарламамен қайта байланыстырыңыз.
■ Егер көрсеткі Er көрсетсе, Home Connect параметрлерді қалпына келтіріп реттеуді басынан қайта орынданыз.

Сигнал каттылығын тексеру

Сигнал қаттылығын байланысты жасау ісетмесе тексеріп алыңыз.

1. super пернесі мен lock пернесін бірдей басып Home Connect мәзірін ашыңыз.
   Көрсеткіш Сп көрсетеді.

Ескерту:

Екі пернені дәл бірдей басыңыз. Пернелермен басқару үзак, уақыт тек lock пернесі басылғанда ғана жұмыс істеуді қояды. lock пернесін бұғаттау жойылғанша, қайта басыңыз.

1. °С пернесін көрсеткіде SI көрсетілгенше баса беріңіз. Екінші көрсеткісінде 0 (қабылдау жок) мен 3 (толық қабылдау) аралығындағы мән көрсетіледі.

Ескерту:

Сигнал қаттылығы кемінде 2 болуы керек. Егер сигнал қаттылығы тым төмен болса, байланысты токтату мүмкін. Роутер мен суытқыш құрылғыны бір біріне жақынрак орналастырыңыз, байланыска алқандық қабырғалар арқылы кедергі жасалмауына көз жеткізіңіз, немесе сигналды қушейту үшін репитерді орнатыңыз.

Home Connect Параметрлер қалпына келтіріледі

Егер байланысты жасап болмаса немесе суыткыш кұрылғы басқа үй желісінде (WLAN) тіркемекші болсаңыз, Home Connect параметрлерін қалпына келтіру мүмкін:

1. super пернесі мен lock пернесін бірдей басып Home Connect мәзірін ашыңыз.
   Көрсеткіш Сп көрсетеді.

Ескерту:

Екі пернені дәл бірдей басыңыз. Пернелермен басқару үзак, уақыт тек lock пернесі басылғанда ғана жұмыс істеуді қояды. lock пернесін бұғаттау жойылғанша, қайта басыңыз.

1. °C пернесін көрсеткілер rE мен oF көрсеткенше баса беріңіз.

2. • пернесін басыңыз.

3. Көрсеткіш кыска анимацияны сосын oF қайта көрсетеді. Home Connect параметрлері қалпына келтірілді.
   ■ Егер көрсеткі Er көрсетсе, калпына келтіруді іске қосыңыз немесе клиенттерге қызмет көрсету орталығына қоңырау шалыңыз.

kk

Деректеді корғау туралы нұсқау

Home Connect суыткыш құрылғыңыз интернетте негізделген WLAN желісіне алғашқы рет қосылғанда, суытқыш құрылғыңыз деректердің төмендегі санаттарын Home Connect серверіне өткізеді (алғашқы тіркелу):

• Бір мәнді құрылғыны тану (құрылғы кілттері мен құрылған Wi-Fi коммуникациялық модульдің MAC мекенжайын қамтитын).
  ■ Wi-Fi комуникациялық модульдің қауіпсіздік сертификаты (байланысты акпараттармен қолдау үшін).
  Суыткыш кұрылғының ағымдық бағдарламалық жасақтама мен аппараттық жабдықтау нұсқасы.
• Орындалған болуы мүмкін зауыттық параметрлерге оралудың күйі.

Осы алғашқы тіркелу Home Connectфункцияларының пайдалануын дайындап Home Connect функцияларын алғашқы рет пайдалануды қалағаныңызда керек болады.

Ескерту:

Home Connect функциялары тек Home Connect бағдарламасымен байланыста пайдал болуын ескеріңіз. Деректерді корғау туралы акпаратты Home Connect бағдарламасында шакыру мүмкін.

Сәйкестік мағлүмдамасы

Осымен BSH Hausgeräte GmbH осы құрылғы, Home Connect функцияларымен 1999/5/EG директивасының негізгі талаптарына және баска тиісті қағидаларына сай болуын білдіреді.

Толык R&TTE сәйкестік мағлүмдамасын интернетте www.siemens-home.com мекенжайында құрылғыңыздың өнім жағында қосымша құжаттарда табасыз.

Колдану үшін сыйымдылық көлемі

Колдану үшін сыйымдылық көлемі бойынша мәліметтер құрылғының кестесінде көрсетілген. 14 суреті

Муздату көлемін толығымен пайдалану

Мүздатылатын өнімдерінің мүмкіндігінше жоғары көлемін салу үшін сауытты шығарып қоюыңызға болады. Мүздатылған өнімдерді тікелей сәре үстінен немесе мүздату бөлімшесінің еденінің үстінен бір бірінің үстінен қоюға болады.

Ескерту:

Азык-туліктер мен тағамдардың артқы кабырғаға тиіп кетуін болдыртпауыныз керек, себебі ол ауа алмасуына бөгет бола алады,

азык-туліктер мен қорапшалардың артқы қабырғаға жабысып мүздап кетуіне апара алады.

Бүйымның жабдыктарын шығарып алыңыз

Өнімдерге арналған мүздату сауытын толығымен дейін суырып алыңңыз, алды жағынан жоғарыға қарай көтеріп, бұйымнан шығарып алыңыз. 10 суреті

Суыту бөлімі

Суыту бөлімшесі ет, шужык, балык, сүт бүйымдары, жұмыртқалар, даяр тағамдар мен нан-бөлке өнімдерін сақтау үшін мінсіз жер.

Өнімдерді салғанда төмендегілерге назар аударыңыз

Тоңазытқышқа тек жаңа және бұзылмаған өнімдерді ғана салыңыз. Бүл жағдайда өнімдердің сапасы мен балғындығы ұзағырақ уақыт бойынша сақталады.
- Даяр бүйымдар мен орама салыңған өнімдерде шығарушы тарапын қорап не орамаларда көрсетілген сақтау және тұтыну мерзімдеріне назар аударыңыз.
- Өнімдердің жұпарын, түсі мен балғынддығын сақтай алу үшін азық-түліктерді жақсылап орамалап немесе жауып қойып салу арқылы суыту бөлімшесіндегі дәмдердің баска өнімдерге өтуіне, пластик бұйымдарының түс өзгеруіне жол бермейді.
Жылы тағамдарды және сусындықтарды суытып тоңазытқышка қойыңыз.

Ескерту:

Желдеткіш саңылауларды еш бөгетсіз ашық ұстаңыз. Тағамдар ауаға бөгет болып қалмасын. Саңылаулардың тұра алдында тұрған өнімдерінің ағып тұратын суық ауа әсерінен қатып қалуы мүмкін.

Суыту бөлімшесінде суыктық Нұсқаулар аумақтарына назар аудару ■ Суыкқа с

Суыту бөлімшесіндегі ауа айыналымы арқылы түрлі суықтық деңгейлі аумактар пайда болады:

■ Ен суык жерлер ауа шығаратын саңылаулар алдында және салғын сақтау сауытында орналасқан, 1/25 суреті.

Ескерту:

Ен суык аумағында тез бұзылатын азық-түліктерді сақтаңыз (мысалы балық, шұжық, ет).

- Ең жылы аумағы - есіктегі ең жоғары аумағы.

Ескерту:

Ең жылы аумағында мысалы ірімшік пен майды сақтаңыз. Осы жерде сақтау арқылы қатты ірімшік түрлері өз дәмі мен жұпарын сақтап, ал май нанға жағу үшін қатпай, жұмсақ қалыпта сақталады.

Көкөніс салу үшін ылғалдылық, реттегіші бар сауыт

Cypet 8

Көкөніс, және жеміс үшін лайықты сақтау климатын жасау үшін, көкөністерге арналған сауытта ауа ылғалдылық деңгейін реттеуге болады:

көбінесе көкөністер, аралас өнімдер салынғанда немесе салынған бүйымдардың көлемі төмен болғанда – ауа ылғалдығының жоғары деңгейі

кебінесе жеміс салынғанда және көп көлемде толтыруда – ауа ылғалдығының төмен деңгейі

Суыкка сезімтал жеміс (мысалы ананас, банан, папайя және цитрус тұқымды жеміс) пен көкөністерді (мысалы баялды, қияр, кәдіш, бұрыш, қызанак және картоп) өз сапасы мен жұпарларын сақтау үшін тоңазытқышка салмай, температурасы +8 °C тен +12 °C дейін болған ортада сақтау лазым.
Көкөніс контейнерінде – сакталатын өнімдер мен осы өнімдердің көлеміне байланысты – конденсациялық ылғал суының пайда болуы мүмкін. Конденсациялық, суды құрғақ шүберекпен сүртіп, көкөніс сауытындағы ауа ылғалдылығын ылғалдық реттегіш арқылы лайықтаңыз.

Суытып сақтау бөлімшесі

9-ши сурет

Суыкта сактау бөлімшесінің температура деңгейі суыту бөлімшесіндегі деңгейден төменірек. 0 °С төменірек температура денгейлерінің пайда болуы мүмкін.

Балык, ет және шужык бүйымдарын сақтау үшін мінсіз. Салаттар, көкөніс және суыққа сезімтал өнімдерді сақтау үшін қолдануға болмайды.

Салкын сақтау сауытындағы температурасын желдету саңылауы арқылы өзгертіп отыруыңызға болады. Температураны төмендету үшін температура реттеуішін жоғарыға қарай жылжытыңыз. Температура деңгейін жоғары қылу үшін температура реттеуішін төменге қарай жылжытыңыз. Сурет 7

Super-тоңазыту

Super-тоңазытуда тоңазытылатын бөлім шамасы 6 сағат бойынша мүмкін болғанша суық деңгейде тоңазытылып тұрады. Осыдан кейін ол автоматты түрде Super-тоңазытуға дейін орнатылған температураға ауысады.

Super-тоңазыту косу, мысалы

■ өнімдерді көп көлемде салу алдынды қосыңыз.
■ сусындарды тез түрде суыту үшін.

Косу және өшіру

Cypet 4

1. Суыту бөлімшесін °С түймешігімен таңдап алыңыз.
2. Super пернесін super cooling көрсеткіші жанғаныша баса беріңіз.

Супер суытуды өшірменіз. 6 сағаттан соң алдын реттелген температураға автоматты өтіледі.

Ескерту:

Super-cuыту жүйесі косылып түрғанда бүйымның жұмыс істуіне байланысты шуыл пайда болуы мүмкін.

Мүздату бөлімшесі

Мүздаткыш бөлімін қолдану

Жылдам мүздатылған өнімдерді сақтау үшін.
■ Муз текшелерін жасау үшін.
■ Өнімдерді мүздату үшін.

Ескерту:

Мүздаткыш камера есігінің өрдайым жабулы болуына назар аударыңыз! Есігі ашық кезде өнімдер ери бастайды, ал мүздаткыш бөлімінің мүз басады. Оған қоса: токтың асқын мөлшерде тұтынылуына байланысты электр қуаты ысырап болады!

Ең жоғары мүздату қабілеті

24 сағаттың ішінде ең жоғары мүздату кабілеті туралы мәліметтер кұрылғының кестесінде көрсетілген. 14 суреті

Ең жоғары мүздату көлемі үшін талаптар

Жаңа өнімдерді салу алдынан Super- муздату функциясын косыңыз ("Super-муздату" тарауын оқыңыз).
■ Сауытты шығарып алыңыз; Азық-түлік өнімдерін тікелей сөрелер мен мүздатқыш бөлімшесінің түбіне бірінің үстінен біріп қойып салыңыз.
Көп мөлшерлі өнімдерді жоғарғы бөлікте мүздату жөн. Олар онда тезірек мүздайды, соның арқасында пайдалы касиеттері көбірек сақталады.

Мүздату және сақтау

Жылдам тоңазытылған өнімдерді сатып алу

• Өнімдер орамасы закымдалмаған болуы керек.
• Өнімнің жарамдылық мерзіміне көңіл аударыңыз.
• Сату сәтіне дейін өнімнің сақталу температурасы - 18 °С жоғары болмауы керек.
  Жылдам тоңазытылған өнімдерді жеке арнайы мүздату пакетте тасыған және тезірек мүздатқышка қойған лазым.

Өнімдерді орналастыру кезінде төмендегілерге назар аударыңыз:

Көп мөлшерлі өнімдерді жоғарғы бөлікте мүздату жөн Олар онда тезірек мүздайды, соның арқасында пайдалы қасиеттері көбірек сақталады.
Көп көлемді өнімдерді сөрелерде, сондай-ак мүздатылған өнімдерге арналған сауыттарда бөліп салуға болады.

Ескерту:

Мүздатылып койылған өнімдерді енді ғана мүздатылатын жаңа өнімдермен жанаспауы лазым. Керек болса, мүздатылған өнімдерді басқа сауытка ауыстырып салуға болады.

Муздатылған өнімдерді сақтау

Ауанын мінсіз айналымын камтамасыз ету үшін мүздатылған өнімдерге арналған ыдысты тірелгенше дейін алаға қарай итеріп отырып орнатыңыз.

Жаңа әкелінген өнімдерді мүздату

Мүздату үшін тек жаңа және бұзылмаған өнімдерді ғана пайдаланыңыз.

Көкөністердің коректік заттары, хош иісі мен түсі мүмкіндігінше жаксы сақталу үшін оларды мүздатудың алдында булап алу кажет. Баклажан, бұрыш, кәдіш пен спаржаны булау кажет емес.

Сатылымда өнімдерді мүздату мен булау жөніндегі кітаптарды таба аласыз.

Ескерту:

Мүздатылатын өнімдерді мүздатылып койған өнімдерге жанастырмаған жөн.

■ Төмендегі өнімдерді мүздатуға болады:
Нан-токаш бүйымдары, балык және теңіз өнімдері, ет, андар еті, үй күс еті, көкөністер, жемістер, шөптер, кабығы алынған жұмыртқа, ірімшік, май және сүзбе сияқты сүт өнімдері, дайын тағамдар және келесі тағамдардыңқалғандарын: көже, кою көже, дайын ет және балык, картоптағамдары, бәліштер мен тәтті токбасарлар.

Мүздатылмайтын тағамдар: Әдетте шикі түрінде желінетін көкөністердін сұрыптары, атап айтқанда жапырақты салаттар, шалғам, қабығы алынбаған жұмыртқа, жүзім, бүтіндей күйінде алма, алмүрт және шабдалы, бітеудей пісірілген жұмыртқа, йогурт, қатық, кілегей, қаймақ және майонез.

Муздат үшін өнімдерді жақсылап буып-тую

Өнімдердің дәмі кетпеу үшін не кеуіп қалмау үшін оларды жақсылап қымтап жабыңыз.

1. Өнімдерді орамағасалыңыз.
2. Ішіндегі ауасын түгелдей шығарып алыңыз.
3. Ораманы кымталап жабыңыз.
4. Орама үстінен ішіндегі заттың атауын және мүздатылған күнін жазыңыз.

Орауыш катары пайдалынады:

Пластикалық орауштар, полиэтилен, алюминий пленкалар, қанылтыр бөтелкелер.

Бүл заттар арнаулы дүкендерде сатылады.

Орауыш қатары пайдаланбайды:

орауыш қағаз, пергамент, целлофан, қоқыс қапқалар және пайдаланған сөмкелер.

Жабу үшін пайдаланады:

Резенке сакиналар, пластикалык ілгешектер, суыкça шыдамды жабыскак баулар т.б.

Полиэтилен кап пен шланг пленкаларды пленкаларды дәнекерлеу құрылғысымен жабыстыру мүмкін.

Муздатылған өнімдердің жарамдылық мерзімі

Жарамдылык мерзімі өнімнің түріне байланысты.

-18 °C дейінгі температурада:

■ Балык, шужык, даяр тағамдар, нан- бөлке бүйымдары: 6 айға дейін
■ Ірімшік, құс еті, ет: 8 айға дейін
■ Көкөніс, жеміс: 12 айға дейін

Супер мүздату

Тамак өнімдерінін, олардың кұрамындағы дәрумендер, қоректік заттар, сыртқы түрі мен дәмдік қасиеттері сақтай алу үшін, мүмкіндігінше жылдам мүздатылып қойылуы лазым.

Температуранын көтерілуіне жол бермеу үшін жаңа өнімдерді салудан бірнеше сағат бұрын Супер мүздату режимін қосыңыз.

Эдette 4–6 сағат жеткілікті болады.

Кұрылғы қосылғаннан кейін ол тұрақты түрде жұмыс істейді, мүздатқыш бөлмесінде өте төмен температураға қол жеткізіледі.

Ен жоғары мүздату кабілетін пайдалану үшін терең Super-мүздату функциясын бұйымға жаңа өнімдерді салу алдынан 24 сағат бұрын қосу керек.

Аздаған мөлшердегі өнімдерді (2 кг дейін) терен мүздату функциясын қолданусыз мүздатуға болады.

Ескерту:

Super-муздату жүйесі қосылып түрғанда істе болып түрғанын білдіретін бірқатар дыбыстардың пайда болуы мүмкін.

Косу және өшіру

Cypet 4

1. Мүздату бөлімшесін °С түймешігімен таңдап алыңыз.
2. Super пернесін super freezing көрсеткіші жанғаныша баса беріңіз.

Супер мүздатуды өшірменіз. Шам. 2 ½ күннен сон алдын реттелген температураға автоматты өтіледі.

Муздатылған әнімдерді еріту

Өнімдердің түрлері мен оларды одан әрі қалай пайдалануыңызға байланысты Сіздің келесі мүмкіндіктерді арасында таңдай алуыңызға болады:

■ бөлме температурада
■ тоңазытқыштың ішінде
■ желдеткіш бар/жок электр пеште
■ шafын толкынды пеште

⚠️ Сактандыру және

сақтандырулар

Мүзы аздап еріген не әбден еріген өнімдерді қайта мүздатпаған жөн. Осы өнімдерді тек дайын даярланған түрде ғана (пісірілген не куырылған түрінде) әзірлеп болғаннан кейін ғана оны қайтадан мүздатуға болады.

Мундай өнімдерді ең жоғары сақтау мерзіміне жеткізей тұтыну қажет.

Жабдыкталуы

Сөрелер мен сауыттар

Электрбүймның ішкі бөлімшесі мен оның есігінің сөрелер мен сауыттарының орындарын ауыстырып отыруыңызға болады. Сөрені алға карай тартып, біраз төменге карай төмендетіп, кайыра отырып шығарыңыз. Сауытты жоғарыға карай тарта отырып шығарып алыңыз.

Арнайы жабдыктама

(барлык модельдерде бірдей бар бола бермейді).

Май және ірімшік үшін сәре

Май салатын сөресінің қайырып ашылатын қақпағының ортасынан біраз басу арқылы май салатын сөресін аша аласыз.

Сөрені тазалау үшін оны біраз көтере отырып шығарыңыз.

Таңғы тамақ үшін жиынтық,

5 сурети

Таңғы тамақ үшін жиынтығының сауытын бөлек шығарып алып, толтыруға болады.

Таңғы тамақ үшін жиынтығын толтыру немесе босату үшін оны электрбұйымнан шығарып алуыңызға болады. Ол үшін таңғы тамақ үшін жиынтықты жоғарыға қарай көтере отырып шығарып алыңыз. Сауыттың бекітілуін жылжытуыңызға болады.

Шишалар сөресі

6 сурети

Шишалар сөресінде шишаларды қауіпсіз түрде коя аласыз.

Муз ыдысы

13 сурети

1. Муз ыдысын ^3/4 көлемінде ауыз сумен толтырыңыз және мүздатқыш бөліміне қойыңыз.
2. Ішінде даяр музы бар ыдысты дөкір заттармен (мысалы, қасықтың сабымен ғана) ашу керек.
3. Муз текшелерін шығару үшін ыдысты ағып тұрған судын астына аз уақытқа үстай тұрып немесе мүз ыдысын сәл бұраңыз.

Муздату күнтізбесі

12 сурети

Мүздатылған өнімдердің сапасы төменден кетпеуі үшін олардың сақтауын сақтау мерзімін асырмаңыз. Символдардың жанындағы сандар өнімдердің айлармен көрсетілген жарамды сақтау мерзімін білдіреді. Дүкеннен алынған жылдам мүздатылған өнімдердің жасалу күні мен жарамдылық мерзіміне назар аудырыңыз.

Суыктык аккумуляторы

Электр тоғының берілуі токталып қалғанда немесе бір бөгет не қате арқылы суықтық батареясы мүздату бөлімшесіне жуктелген өнімдердің жылып кетуін бәсенсітеді. Ең үзак, сақтау мерзіміне жету үшін ең жоғарғы жәшіктегі суықтық аккумуляторын өнімдердің үстіне қоюыңыз лазым.

Суыктык аккумуляторларын өнімдерді кыска уакыт бойынша суыту үшін (мысалысуыту дорбасында) тоңазытқыштан шығарып алуға болады.

"ОК" жапсырмасы

(барлык модельдерде бар бола бермейді)

"ОК" жапсырмасымен сувту бөлімшесінде температура азык-туліктер үшін ұсынылған қауіпті +4 °С немесе одан төмен аймағына жеткенін тексеру мүмкін. Егер жапсырма "ОК" көрсетпесе, температураны аз-аздап төмендетіңіз.

Ескерту:

Кұрылғыны іске қосудан сөң ол реттелген температураға жеткенше 12 сағатқа дейін өтуі мүмкін.

Дурыс реттеу

Тоңазытқышты өшіру және істен шығару

Электрбүйымды өшіріңіз

"+" Түймешесін 10 секунд басып тұрыңыз.

Тоңазытқыш өшіріліп қалады.

(Барлык үлгілерде бірдей бар бола бермейді).

Электрбуйымды істен шығару

Электрбүйым узак мерзімде пайдаланбаса:

1. Ашаны розеткадан шығарыңыз немесе сақтандырғышты өшіріңіз.
2. Электрбуйымды тазалаңыз.
3. Электрбүйым есігін ашык қалтырыңыз.

Ескерту:

Кұрылғы зияндарының алдын алу үшін кұрылғы есіктері өздері ашық тұратын етіп ашық тұруы керек. Есікті ашық ұстау үшін есікке ешқандай заттарды қыспаңыз.

Бүйымды тазалау

Сактандыру және

сақтандырулар

■ Курамында күм, хлорид не кышкыл бар тазалау не еріткіш заттарын колданбаңыз.
■ Абразивтік жуу заттарын және қырғыш ыскыштарды қолданбаңыз.

Темір бөлшектер үстінде коррозия пайда болуы мүмкін.

Сөрелерді және бөлімдерді ыдысаяк жуатын машинада жууға болмайды.

Бөлшектер өз пішінін жоғалтуы мүмкін!

Тазалау үшін қолданған су келесі жерлерге түспеуі тиіс:

■ Баскару элементтеріне
Жарык
Желдеткіш саңылауларына
■ Аралык тактадағы тесіктер

Төменде көрсетілгендей әрекеттеніңіз:

1. Айырын розеткадан шығарыңыз немесе тежегішті өшіріңіз.
2. Муздатылған тағамдарды шығарып салқын жерге қойыңыз. Суыту аккумуляторын (егер бар болса)ө шығарылып қойылған өнімдерінің үстіне жатқызып салыңыз.
3. Су баскару элементтеріне, жарыкка, желдету тесіктеріне немесе аралык, тесіктеріне тиіп кетпесін!
   Тоназыткышты жүмсак, шуберекпен, жылы сумен және РН бейтарап жуғыш затпен тазалаңыз.

4. Есіктің тығыздауыштарын таза сумен ғана сүртіп жаксылап кептіріңіз.

5. Тазалағаннан кейін электрбүйымды қайта жабыңыз.

6. Мүздатылатын тағамдарды қайта салыңыз.

Жабдыкталуы

Тазалау үшін тоңазытқыштың бірнеше бөлшектері шығарылып алынады.

Есіктегі сақтау өрешелерін шығарып алыңыз

3 cypeti

Өрешелерді жоғарыға қарай біраз көтеріп отырып шығарыңыз.

Эйнек сауытын шығарып алу

Эйнек сауыттарын алға қарай тарта отырып, шығарып алыңыз.

Сауыты шығару

9 сурети

Сауытты толығымен алға тартып, алдыңғы жағынан біраз көтеріп отырып шығарыңыз.

Муздату үшін сауыттарды шығару

10 сурети

Өнімдерге арналған мүздату сауытын толығымен дейін суырып алыңныз, алдыңғы жағынан жоғарыға қарай көтеріп, бұйымнан шығарып алыңыз.

Эйнек сөресін көкөніс салатын сауыты үстінен шығарыңыз

11 сурети

Эйнек сөресін тазалау үшін оны бүйымнан шығарып, бөлшектеп алыңыз.

Ескерту:

Эйнек сөресін шығару алдынан көкөніс салатын сауытын шығарып алыңыз.

Жарык (СИД)

Тоңазыткыш күтілмейтін светодиод жарығымен жабдықталынған.

Тек сервистік қызмет көрсету орталығында немесе уәкіл етілген мамандарда бүл жарықты жәндгеуге құқығы бар.

Энергияны үнемдеу

Бүйымды күрғак, желдетілетін орнатыңыз. Бүйым тікелей күн сәулесі түсетін жерде не жылу көздерінің жанында (мысалы, ас үй пеші, жылыту аспаптарының жанында) қойылмауы тиіс. Қажет болған жағдайда жылу сақтағышпешін қолданыңыз.

Жылы тағамдарды және сусындыктарды суытып тоңазытқышка қойыңыз.

■ Музын еріту үшін муздатылған өнімдерді суытқыш бөліміне салып, олардың суығын өнімдерді суыту үшін пайдаланыңыз.

■ Тоңазытқышты кыска уақытқа ғана ашыңыз.

- Ең кем энергия тұтынуға жету үшін: жан қабырғадан аз аралықты сақтаңыз.

Жэшіктердің орнатылған тәртібі бұйымның электр куатын тұтынуына әсер етпейді.

Жұмыс шуылы

Мүлде көдімгі шуылдар

Дуріл

Моторлардың жұмысы (мысалы, тоңазыту агрегаты, желдеткіш).

Бүлкілдейтін, ызылдайтын немесе арқырауық дыбыстар

Суыткыш заты түтіктер арқылы ағып жатыр.

Шерту

Моторды, қосқышты немесе магнит қақпағын іске қосқан / өшіргенде естіледі.

"Шерт" etin

Автоматикалык өріту барысы басталады.

Шуыл деңгейінің жоғарылауын болдырмау

Кұрылғының тегіс бетте түрмауы

Кұрылғыны ватерпастың көмегімен тегістеңіз. Бүл үшін бұрылатын аяктарын пайдаланыңыз немесе кұрылғының астына бірдене салыңыз.

Кұрылғы "жаңасып тіреліп түр"

Кұрылғыны жанындағы жићаздан не аспаптардан біраз алыстырақ жылжытып қойыңыз.

Ысырмалы жэшіктер не сөрелер тербеліп түр не қарысып қалған

Алынбалы бөліктерінің қалай орнатылғанын тексеріңіз және қажетіне қарай оларды дұрыс орнатыңыз.

Бөтелкелер бір біріне тиіп түр

Бөтелкелерді бір бірінен азғантай ары жылжытыңыз.

Шағыг ақаулылықтарды өз бетінше жою

Сервистік қызметіне телефон арқылы хабарламас бұрын:

Акаулылыкты келесі ұсыныстардың көмегімен өз бетіңізше жоя алу мүмкіншілікті тексеріп алыңыз.

Сіз кенес беру үшін сервистік қызметті шақыртудын ақысын тіпті кепілдік мерзімні ішінде төлеуге тиіссіз! –

Бөгеттер Ыктимал болғансебебі		Ақаулылықтарды жою
Температуратаңдалған температурадан ерекшеленеді.		Тоңазытқышты бірнеше минутке өшіріңіз. Температура жоғары болса бірнеше сағат өткен сон температураның өзгергенін тексеріңіз. Температура төмен болса бір күн өткен сон температураның өзгергенін тексеріңіз.
Суыту бөлімшесінің немесе суытып сақтау сөресінің іші тым суык.		Суыту бөлімшесіндегі температураны жылығырақ қылып қойыңыз.
		Салқын сақтау бөлімшесінің температура реттеуішін төменге қарай жылжытыңыз. Сурет 7
Мұздатқыш бөліміндегі температура тым жоғары	Бүйымның есігін жиі аша беру.	Бүйымның есігін қажетінсіз ашпаңыз.
	Желдету және ауаны тартып шығару саңылаулары жабылып қалған.	Кедергілерді жойыңыз.
	Көп мөлшердегі жаңа өнімдерді мүздату.	Бүйымның ен жоғары мүздату қабілетінен асып кетпеу лазым.
Электрбүйым суытпай түр, температура көрсеткіші мен шам беру жүйесі жанып түр.	Презентация режимі қосылды.	°C пернесі мен + пернесін 5 секунд басып растау дабылы шалғанша ұстаңыз. Біраз уақыттан кейін электрбүйымның суытып түрғанын тексеріңіз.

kk

Бөгеттер Ыктимал болғансебебі		Ақаулылықтарды жою
Құрылғының жанқабырғалары жылы.	Жан қабырғаларда суыту кезінде қызатын ақаулық емес.құбырлар түр.	Бүл қалыпты құрылғы жұмысы
		Құрылғыға тиіп түрған жиңаздар жылу арқылы закымдалмайды.
Жарық істемей түр.	LED шам жүйесі бұзылған қалыпта.	"Шам беру жүйесі (LED)" тарауын оқыңыз.
	Электрбұйым тым үзак ұакыт бойы ашылып түрды.Шам жүйесі шамасы 10 минуттан кейін өшіріледі.	Электрбұйымды ашу және жабудан кейін шам жүйесі қайта қосылады.
Қөрсеткіштердің бірде бірі жанбайды.	Электр қуаты жок; сақтандырғыштар іске қосылды; Аша дұрыс істемей түр.	Штекерді жалғаңыз. Электр тоғының беріліп не берілмей түрғанын – және сақтандыру құрылғысын тексеріңіз.
Мұздатқыш бөлімінің есігі үзак ұакыт бойынша ашық болып түрды; температура бұдан әрі керекті деңгейге жетпей түр.	NoFrost-жүйесіндіге булағыш (суық шығару генераторы) аса мұздап кетіп, осы себептен өзі-өзімен автоматты түрде еріп кете алмайды.	Буландырғышты ерітіп алу үшін мұздатылған өнімдерді сөрелерден шығарып алып, қаптап суық бір орында сақтаңыз.Электрбұйымды өшіріп, қабырғадан ығыстырыңыз.Электрбұйым есігін ашып қойыңыз.Шамамен 20 минуттан кейін еріген су электрбұйымның артқы жағындағы булау сауытына аға бастайды.Бүл жағдайда, булау сауытынан еріген судың тасып кетуін болдырмау үшін, еріген суды сорғыш ыскышымен сіндіріп алыңыз.Еріген судың булау сауытына ағылуы аякталғанында буландырғыш толығымен ерітілді.Ішкі бөлімшесін тазалаңыз.Электрбұйымды қайта іске қосыңыз.

Тоңазытқыштың өзін- өзі тексеру

Тоңазытқыштың өзін-өзі тексеру автоматты түрде атқарылатын бағдарламасы бар. Бүл бағдарлама сервистік қызмет көрсету орталығы жөндейтін ақауларды аңыктайды.

Электрбуйымның өз-өзін тексеру тестін бастау

1. Электрбүйымды өшіріп, 5 минут күтіңіз.
2. Электрбүйымды косып, алғашқы 10 секунд бойынша °С түймешігін,"—" реттеу түймешігін, акустикалық дыбысты белгісі естілгенше дейін 3-5 секунд бойы баса беріңіз.
   Өзін-өзі тексеру бағдарламасы басталады.

Өзін-өзі тексеру тест аякталып, акустикалық белгі екі рет естілгені бүйымыздың қалыптағыдай жағдайда болғанын көрсетеді.

5 акустикалық сигналдар естілгені кателердің бар болуын білдіреді. Қызмет көрсету сервис орнына қате туралы хабарланыз.

Тоңазытқыштың өзін-өзі тексеруін аяқтау

Осы бағдарлама аякталғаннан кейін электрбуйым қалыпты жұмыс тәсіліне көшеді.

Сервистік қызмет көрсетү

Сервис кызмет көрсету орталығының телефон нөмірін телефон анықтамалығында немесе сервис көрсету тізімінде таба аласыз. Сервис кызмет көрсету орталығымен хабарласканда электрбұйымның өнім нөмірін (E-Nr.) және бұйымның өндіру нөмірін (FD-Nr.) хабарлаңыз.

Бүл мәліметтер техникалық акпарат такташасында көрсетілген.14 суреті

Устеме жолға шығуын болдырмау үшін сервис кызмет көрсету орталығына телефон сокқанда электрбұйымның өнім нөмірін және бұйымның өндіру нөмірін дайындап отырыңыз. Осы әрекет арқылы осыларға байланысты устеме шығындарына да жол бермеуіңізге болады.

Жөндеу тапсырмалары мен бөгет кезіндегі кеңестер

Сервис қызметтерінің қоса ұсынылған тізімінде олардың барлық елдердегі байланысу мәліметтері көрсетілген.

KZ 8 800 800 801

A B 22 23 24 25 26 27 19 20 21 1-18 04°C user cooling user - 16°C user heating user cooling + - + -

1

Diagram of a refrigerator with upward airflow arrows and a vertical pipe, no text or symbols present

2

Diagram of a mechanical assembly with two components and directional arrows indicating motion (no text or symbols)

3

cool alarm 04°C super cooling freeze alarm - 16°C super freezing alarm off °C lock super vacation fresh eco + - 18 17 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

4

Two-step diagram showing a mechanical assembly with directional arrows indicating motion (no text or symbols)

5

Illustration of a wine bottle resting on a shelf (no text or symbols)

6

Diagram showing two mechanical assembly steps with arrows indicating direction of movement (no text or symbols)

7

Diagram of a mechanical or architectural component with layered structure and directional arrows (no text or symbols)

8

Diagram of a printer or printer mechanism showing two labeled parts (1 and 2) with directional arrows indicating process flow.

9

Illustration of a refrigerator with an open door and a curved arrow indicating motion (no text or symbols)

10

Technical diagram illustrating eight steps of a mechanical assembly or folding process, labeled 1 through 8 with directional arrows and dimension annotation.

11

BigBox 1-200000 00:00:00 1-200000 00:00:00 1-200000 00:00:00 NoFront 8610

12

Illustration of hands pouring and falling eggs into a bowl, with arrows indicating direction (no text or symbols)

13

E - Nr FD - Nr

14

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München,GERMANY

siemens-home.bsh-group.com

Manufactured by BSH Hausgeräte GmbH under Trademark License of Siemens AG

Шығарушы:ЖШК, "БСХ Бытовые Приборы" Сименс АГ тауар белгісімен

Изготовлено ООО «БСХ Бытовые Приборы» под товарным знаком компании Сименс АГ
