CG 15125 BL - Mletje Fein - Brezplačna navodila za uporabo

Vrsta izdelka	Brusilnik / Kotni brusilnik
Znamka	Fein
Model	CG 15125 BL
Premer diska	125 mm
Hitrost v praznem teku	11 000 vrt/min
Vhodna moč	1500 W
Napajalna napetost	230 V ~
Frekvenca	50/60 Hz
Teža (EPTA)	2,3 kg
Zaščitni razred	II (Dvojna izolacija)
Glavne funkcije	Brušenje, rezanje, krtačenje, šmirglanje
Dodatni ročaj	Da
Elektronska predizbira hitrosti	Da
Mehki zagon	Da
Motorna zavora	Da
Zaščita pred nenamernim ponovnim zagonom	Da
Blokadni krmilnik	Da
Nadzor povratnega udarca	Da
Naprava proti padcu	Predvidena pritrdilna točka
Raven zvočnega tlaka (EN 62841)	91 dB(A)
Raven zvočne jakosti	102 dB(A)
Vrednost vibracij (brušenje)	7,5 m/s²
Vzdrževanje in čiščenje	Redno pihajte prezračevalne odprtine s suhim stisnjenim zrakom
Nadomestni deli in popravljivost	Nadomestni deli so na voljo na www.fein.com; popravila izvaja FEIN servisna služba
Garancija	V skladu z zakonodajo in garancijsko izjavo proizvajalca

Pogosto zastavljena vprašanja - CG 15125 BL Fein

Kako zamenjati brusilni disk?

Uporabite gumb za blokiranje vretena (motor naj bo ustavljen), da pritrdite gred, nato s priloženim ključem odvijte pritrdilno matico. Namestite nov disk v skladu s smerjo vrtenja in ga trdno privijte.

Kaj storiti, če se orodje nenadoma ustavi?

To je lahko posledica blokadnega krmilnika ali zaščite pred preobremenitvijo. Preklopite stikalo v položaj za izklop, odstranite orodje z obdelovanca, preverite pribor in znova zaženite.

Kako očistiti prezračevalne odprtine?

Uporabite suh stisnjen zrak brez olja in redno pihajte skozi odprtine, zlasti po delu z materiali, kot sta mavec ali kovina.

Katere dodatke lahko uporabljam s tem orodjem?

Uporabljajte samo originalne Fein dodatke, primerne za model CG 15125 BL: brusilni diski, rezalni diski, kovinske krtače, brusilne plošče itd. Upoštevajte navedene največje dimenzije in hitrosti.

Kako nastaviti hitrost?

Elektronska predizbira hitrosti omogoča nastavitev hitrosti s pomočjo kolesca (odvisno od modela). Hitrost prilagodite priboru in materialu.

Kaj storiti v primeru povratnega udarca?

Trdno držite orodje z obema rokama, uporabite dodatni ročaj. Ob povratnem udarcu se orodje samodejno izklopi (nadzor povratnega udarca). Sprostite stikalo, odstranite orodje in preglejte pribor.

Kako uporabljati napravo proti padcu?

Pritrdite homologirano napravo proti padcu (standard ANSI/ISEA 121) na predvideno pritrdilno točko na orodju. Ne uporabljajte je za lastno varnost. Pred vsako uporabo preverite, ali ni poškodovana.

Kaj pomeni utripanje zelene LED?

Utripajoča zelena LED označuje toplotno preobremenitev. Zmanjšajte obremenitev ali pustite orodje, da se ohladi. Če ostane ugasnjena, gre za napako (npr. napajalni kabel). Obrnite se na servis.

Kako vzdrževati orodje za podaljšanje življenjske dobe?

Redno čistite prezračevalne odprtine, zamenjajte obrabljene dodatke, preverite kabel, popravila prepustite servisu Fein. Shranite navodila in varnostna opozorila.

Kje najti nadomestne dele?

Seznam nadomestnih delov je na voljo na www.fein.com. Uporabljajte samo originalne Fein dele. Dele, kot so pokrovi in ročaji, lahko zamenja uporabnik.

NAVODILA ZA UPORABO CG 15125 BL Fein

Simbol, znaki Razlaga
		Splošni znak za prepoved. To dejanje je prepovedano.
		Ne dotikajte se rotirajočih delov električnega orodja.
[8S45]		Sledite navodilom bližnjega besedila ali slike!
		Nujno preberite priloženo dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila.
		Pred tem delovnim korakom potegnite omrežno stikalo iz omrežne vtičnice. Sicer obstaja nevarnost poškodb zaradi nenamernega vklopa električnega orodja.
		Pri delu morate uporabljati zaščito za oči.
		Pri delu morate uporabljati zaščito sluha.
		Pri delu morate uporabljati zaščito za roke.
		Električno orodje upravljajte vedno z obema rokama.
		Uporaba za ločevanje z zaščitnimi kapicami za brušenje, tip B je prepovedana.
		Dotična površina je zelo vroča in zaradi tega zelo nevarna.
		Področje držala
		Vklop
		Izklop
		aretirano
		ni aretirano
		Dodatna informacija.
		glejte poglavje „Navodila za uporabo.“
		Potrdilo o skladnosti električnega orodja z direktivami Evropske skupnosti.
		Potrjuje skladnost električnega orodja s smernicami Velike Britanije (Anglija, Wales, Škotska).
		Ta simbol potrjuje certificiranje tega izdelka v ZDF in Kanadi.
		Potrjuje skladnost električnega orodja z nacionalnimi tehničnimi predpisi carinske unije (Belorusije, Rusije, Kirgizije, Kazahstana in Armenije).
		Velja samo za Kitajsko:Čas, potreben za varstvo okolja, je pri normalni uporabi izdelka 10 let.
		To opozorilo prikazuje možno nevarno situacijo, ki lahko priveđe do resnih poškodb ali smrti.
Simbol, znaki Razlaga
		Ločeno zbirajte električna orodja in druge elektrotehnične in električne proizvode in poskrbite za njihovo okolju prijazno recikliranje.
		Označuje embalažo in izdelke, ki jih je mogoče reciklirati, ki jih je treba zbirati in odstranjevati ločeno.
[047T]		Izdelek z dvojno ali ojačano izolacijo
		Majhno število vrtljajev
		Veliko število vrtljajev
~ (a. c.) Izmenični tok
(Ax – Zx) Oznaka za interne namene
(**) lahko vsebuje številke ali črke

Znaki Mednarodna enota Razlaga
	/min, min-1, rpm, r/min O	bmočje števila vrtljajev
[XK6Y]	/min, min-1, rpm, r/min Di	menzionirano število vrtljajev pri prostem teku
[CDS5]	W Zmogljivost motorja
[XKX4]	W Oddajanje moči
[CGZX] aznačena napetost
[G05H] : Frekvenca
[KGTX]	mm Mera, metrični navoj
[SY84]	mm Premer okrolega dela
	mm
	mm
	mm M=navoj za vpenjalno
	mm
	mm
[CKSC]	kg
	dB(A)	[BWW0]
[DD02]	dB(A)
	dB Najvišji nivo hrupa
[R446]	m/s2
a_h,AG	m/s ^2	Srednja nihajna vrednost za kotno brušenje
a_h,DS	m/s ^2	Srednja nihajna vrednost za brušenje z brusilnim listom
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Osnovne in izpeljane enote iz mednarodnega merskega sestava SI.

Za vašo varnost.

OPOZORILO

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih

navodil in napotkov lahko povzroči električni udar, požar in/ali težke poškodbe.

Shranite vsa varnostna opozorila in navodila za prihodnost.

Tega električnega orodja ne uporabljajte tako dolgo, preden niste temeljito prebrali tega

navodila za uporabo ter priloženih „Splošnih varnostnih opozoril“ (številka spisa 3 41 30 465 06 0) in jih v celoti razumeli. Navedeno dokumentacijo shranite za kasnejšo uporabo in jo izročite naprej pri posredovanju ali odsvojitvi električnega orodja.

Prav tako upoštevajte zadevne nacionalne predpise varstva pri delu.

Namembnost električnega orodja:

Ročno vodeni kotni brusilnik za suho brušenje, žične krtače in rezanje kovin in kamnov in za rezanje ploščic z vstavljivim orodji, ki ga je odobrilo podjetje FEIN, in dodatki v okolju, zaščitenim pred vremenskimi vplivi, brez uporabe tekočih hladilnih sredstev.

V okolici z mnogimi viri motenj je možno zmanjšanje kakovosti obratovanja, kot npr. časovno omejen izpad, časovno omejeno reduciranje funkcije ali primernega obratovanja, kjer je za odpravo potreben poseg upravljalnega osebja.

To električno orodje je namenjeno tudi za uporabo z generatorji na izmenični tok z dovolj veliko močjo, ki ustrezajo standardu ISO 8528, izvedbeni razred G2. Še posebej ni v skladu s standardom, če se faktor distorzije prekorači za 10 %. V primeru dvoma se informirajte o generatorju, ki ga uporabljate.

Pri tem upoštevajte navodilo za obratovanje in nacionalne predpise za instalacijo in obratovanje generatorja na izmenični tok.

električno orodje ni namenjeno za obdelavo lahkih kovin in za poliranja. Uporabnik v celoti odgovarja za škode, ki so nastale zaradi nenamenske uporabe.

Upoštevati je treba splošno priznane predpise za preprečevanje nezgod pri delu in priložena varnostna navodila.

Skupni varnostni napotki za brušenje, brušenje z brusnim papirjem, dela z žičnimi krtačami ali za ločilno brušenje

To električno orodje je treba uporabiti kot brusilnik, brusilnik s smirkovim papirjem, žično krtačo, rezalnik lukenj ali kot brusilni stroj za rezanje. Preberite vsa varnostna opozorila, navodila, ilustracije in podatke, ki so priloženi napravi. Neupoštevanje vseh naslednjih navodil lahko povzroči električni udar, požar in/alí resne poškodbe.

To električno orodje ni primerno za poliranje. Vsakršna uporaba, ki ni predvidena za električno orodje, lahko prive de do ogrožanja in poškodb.

Električnega orodja ne uporabljajte za nobeno funkcijo, za katero proizvajalec ni posebej zasnoval in predvideval. Takšna predelava lahko povzroči izgubo nadzora in resne telesne poškodbe.

Ne uporabljajte nobenih vstavljivih orodij, ki jih proizvajalec ni posebej namenil in določil za to električno orodje. Pribor lahko pritrdite na svojem električnem orodju, vendar vam to še ne zagotavlja varne uporabe.

Dovoljeno število vrtljajev vstavljivega orodja mora biti vsaj tako visoko kot največje število vrtljajev, ki je navedeno na električnem orodju. Delovno orodje, ki se vrti hitreje, kot je dovoljeno, se lahko zlomi in odleti.

Zunanji premer in debelina vsadnega orodja morata ustrezati meram Vašega električnega orodja. Napačno dimenzioniranih vsadnih orodij ne boste mogli dovolj dobro zavarovati ali nadzorovati.

Mere za pritrditev vstavljivega orodja se morajo ujemati z dimenzijami pritrdilnih sredstev na električnem orodju. Vstavljiva orodja, ki niso varno pritrjena na električno orodje, se vrtijo neenakomerno, prekomerno vibrirajo in lahko povzročijo izgubo nadzora.

Ne uporabljajte poškodovanih vstavljivih orodij. Preverite pred vsako uporabo vstavljivega orodja, kot so brusi glede odkrušenja in razpok, brusilne krožne plošče glede razpok, obrabe ali močno obrabe, žične ščetke glede ohlapnih ali zlomljenih žic. Če pade električno orodje ali vstavljivo orodje dol, preverite, ali je poškodovano, ali uporabite nepoškodovano vstavljivo orodje. Ko ste preverili in vstavili vstavljivo orodje, se zadržujete izven ravni vrtečega se vstavljivega orodja, kar velja tudi za druge osebe, ki so v bližini, in pustite napravo teči minuto z maksimalno hitrostjo vrtenja. Poškodovana vstavljiva orodja se običajno v tem testnem času zlomijo.

Nosite osebno zaščitno opremo. V odvisnosti od uporabe uporabljajte popolno zaščito obraza, zaščito oči ali zaščitna očala. Če ustreza, nosite masko za zaščito proti prahu, zaščito sluha, zaščitne rokavice ali poseben predpasnik, ki vas bodo ščitili majhni pred brusilnimi in materialnimi delci. Oči morajo biti zaščitene pred tujki, ki nastanejo pri drugačnem delu in lahko odfrčijo. Pri ustrezni uporabi maske za zaščito proti prahu ali maske za zaščito dihal morata filtrirati nastajajoči prah. Če ste dolgo časa izpostavljeni glasnemu hrupu, lahko utrpite izgubo sluha.

Pazite, da bodo druge osebe varno oddaljene od Vašega delovnega območja. Vsak, ki stopi na delovno območje, mora nositi osebno zaščitno opremo. Odlomljeni delci obdelovanca ali zlomljena vsadna orodja lahko odletijo stran in povzročijo telesne poškodbe, tudi izven neposrednega delovnega območja.

Če izvajate dela, pri katerih lahko vstavno orodje pride v stik s skritimi omrežnimi napeljavami ali z lastnim omrežnim kablom, smete napravo držati le na izoliranem ročaju. Stik z napeljavo, ki je pod napetostjo, lahko povzroči, da so tudi kovinski deli naprave pod napetostjo, kar lahko povzroči električni udar.

Omrežnega kabla ne približujte vrtečemu se vsadnemu orodju. Če izgubite nadzor nad električnim orodjem, lahko orodje prereže ali zagrabi kabel, Vaša roka pa zaide v vrteče se vsadno orodje.

Ne odlagajte električnega orodja, dokler se vsadno orodje popolnoma ne ustavi. Vrteče se vsadno orodje lahko pride v stik z odlagalno površino, zaradi česar lahko izgubite nadzor nad električnim orodjem.

Električno orodje naj medtem, ko ga prenašate naokrog, ne deluje. Vrteče se vsadno orodje lahko zaradi naključnega kontakta zagrabi Vaše oblačilo in se zavrta v Vaše telo.

Prezračevalne reže Vašega električnega orodja morate redno čistiti. Ventilator motorja povleče v ohišje prah in velika količina nabranega prahu je lahko vzrok za električno nevarnost.

Električnega orodja ne uporabljajte v bližini vnetljivih materialov. Iskre lahko vnamejo te materiale.

Ne uporabljajte vsadnih orodij, ki za hlajenje potrebujejo tekočino. Uporaba vode ali drugih tekočin lahko povzroči električni udar.

Povratni udarec in ustrezna opozorila

Povratni udarec je nenadna reakcija zaradi blokiranega ali zatikajočega rotacijskega vstavljivega orodja, kot so brus, brusilna krožna plošča, žična krtača itd. Zataknitev ali blokada povzroča nenadno zaustavitev vrtečega se vstavljivega orodja. S tem se električno orodje nenadzorovano pospeši v nasprotno smer vrtenja vstavljivega orodja na mestu blokade.

Če se zatakne npr. brus v obdelovancu ali je tam zablokiran, se lahko rob brusa, ki se potopi v obdelovanca, zaostane na mestu, kar povzroča spremembo smeri brusa ali povratni udarec. Brus se nato giblje proti uporabniku ali stran od njega, kar je odvisno od tega, v katero smer se vrti plošča na blokirni točki. Pri tem se lahko zgodi tudi zlom brusa. Povratni udarec je posledica nepravilne uporabe električna orodja in/ali pomanjkljivih delovnih pogojev. S spodaj opisanimi primernimi previdnostnimi ukrepi je to mogoče preprečiti.

Dobro držite električno orodje in premaknite telo in roke v položaj, v katerem boste lahko prestregli moč povratnega udarca. Če je na voljo dodatni ročaj, ga obvezno uporabljajte in tako zagotovite najboljše možno nadziranje moči povratnih udarcev ali reakcijskih momentov pri zagonu naprave. Z ustreznimi previdnostnimi ukrepi lahko uporabnik obvlada moč povratnih udarcev in reakcijskih momentov.

Nikoli z roko ne segajte v bližino vrtečih se vsadnih orodij. V primeru povratnega udarca se lahko orodje premakne čez Vašo roko.

Ne približujte telesa področju, v katerega se lahko v primeru povratnega udarca premakne električno orodje. Povratni udarec potisne električno orodje v smer, ki je nasprotna smeri premikanja brusilnega koluta na mestu blokiranja.

Pri delu na območju kotov ali ostrih robov itd. delajte s posebno previdnostjo. Preprečite, odboj od obdelovanca ali zataknitev vstavljivega orodja v obdelovancu. Pri kotih in ostrih robovih ali pri odboju se vrteče vstavljivo orodje pogosto zatakne. To povzroča izgubo kontrole ali povratni udarec.

Ne uporabljajte žaginega lista verižne žage za rezanje lesa, nobenega segmentiranega diamantnega rezila z razmikom med segmenti nad 10 mm in nobenega nazobčanega žaginega lista. Taka vstavljiva orodja pogosto povzročajo povratni udarec in izgubo nadzora.

Posebna opozorila za brušenje in rezanje

Uporabljajte samo brusila, ki so atestirana za Vaše električno orodje in zaščitni pokrov, predviđen za ta brusila. Brusil, ki niso predvidena za Vaše električno orodje, ne boste mogli dobro zavarovati in so zato nevarna.

Kolenaste brusilne plošče morate montirati tako, da njihova brusilna površina ne bo segala čez rob zaščitnega pokrova. Nepravilno montirana brusilna plošča, ki sega čez rob zaščitnega pokrova, ni zadostno zavarovana.

Zaščitni pokrov morate varno namestiti na električnem orodju in ga nastaviti tako, da se doseže največja mera varnosti, to pomeni da je najmanjši možni del brusilnega telesa obrnjen v smeri k uporabniku orodja. Zaščitni pokrov pomaga pri zaščiti uporabnika pred drobci, naključnim stikom z brusilnim telesom ter iskricami, ki bi lahko zanetile obleko.

Brusila lahko uporabljate samo za vrste uporabe, ki jih priporoča proizvajalec. Na primer: Nikoli ne brusite s stransko ploskvijo rezalne plošče. Rezalne plošče so namenjene odstranjevanju materiala z robom plošče. Brusilo se lahko zaradi bočnega delovanja sile zlomi.

Za izbrani brusilni kolut vedno uporabljajte nepoškodovane vpenjalne prirobnice pravilne velikosti in oblike. Ustrezne prirobnice podpirajo brusilni kolut in tako zmanjšujejo nevarnost, da bi se kolut zlomil. Prirobnice za rezalne plošče se lahko razlikujejo od prirobnic za druge brusilne kolute.

Ne uporabljajte obrabljenih brusov večjih električnih orodij. Brus za večja električna orodja ni zasnovan za višja števila vrtljajev manjših električnih orodij in se lahko zlomi.

Uporabljajte pri uporabi dvonamenskih plošč vedno primerni zaščitni pokrov za izvedeno uporabo.

Neuporaba pravilnega zaščitnega pokrova se lahko pri želeni zaščiti izkaže kot nekoristna in vodi k težkim telesnim poškodbam.

Ostala posebna opozorila za rezanje

Izogibajte se blokiranju rezalne plošče ali premočnemu pritiskanju na obdelovanec. Ne delajte pretirano globokih rezov. Preobremenjenost rezalne plošče se poveča, prav tako dovzetnost za zatikanje ali blokiranje in s tem možnost povratnega udarca ali zloma brusila.

Izogibajte se področja pred in za vrtečo se rezalno ploščo. Če boste rezalno ploščo, ki je v obdelovancu, potisnili stran od sebe, lahko električno orodje v primeru povratnega udarca skupaj z vrtečim se kolutom odleti naravnost v Vas.

Če se rezalna plošča zagozdi ali će prekinete z delom, električno orodje izklopite in ga držite pri miru, dokler se kolut popolnoma ne ustavi. Nikoli ne poskušajte rezalne plošče, ki se še vrti, potegniti iz reza, ker lahko pride do povratnega udarca. Ugotovite in odstranite vzrok zagozditve.

Dokler se električno orodje nahaja v obdelovancu, ga ne smete ponovno vklopiti. Počakajte, da bo rezalna plošča dosegla polno število vrtljajev in šele potem previdno nadaljujte z rezanjem. V nasprotnem primeru se lahko plošča zatakne, skoči iz obdelovanca ali povzroči povratni udarec.

Podprite plošče ali velike obdelovance, da zmanjšate nevarnost povratnega udarca zaradi upete rezalne plošče. Veliki obdelovanci se lahko prepognejo zaradi svoje lastne teže. Obdelovanec mora biti podprt na obeh straneh plošče, in sicer blizu rezalne črte, kot tudi na robu.

Še posebno previdni bodite pri „rezanju žepov“ v obstoječe stene ali v druga področja, v katera nimate vpogleda. Pogrezajoča se rezalna plošča lahko pri zarezovanju v plinske ali vodovodne cevi ter električne vodnike in druge predmete povzroči povratni udarec.

Ne izvajajte nikakršnih krivuljastih rezov.

Preobremenitev rezalne plošče povečuje njeno obremenitev in dovzetnost za zataknitev ali blokado, s tem pa posledično tudi možnost povratnega udarca ali zloma brusilnega vretena, kar lahko vodi do težkih telesnih poškodb.

Posebna opozorila za brušenje z brusnim papirjem

Uporabite brusni listi s pravilno velikostjo in sledite podatkom proizvajalca za izbor brusnega lista. Brusni listi, ki štrlijo nad brusilno krožno ploščo, lahko povzročajo telesne poškodbe in se lahko zataknejo, zlomijo brusni listi ali vodijo do povratnega udarca.

Posebna opozorila za delo z žičnimi ščetkami Upoštevajte dejstvo, da žična ščetka tudi med običajno uporabo izgublja koščke žice. Žic zato ne preobremenjujte s premočnim pritiskanjem na ščetko. Koščki žice, ki letijo stran, lahko zelo hitro prodrejo skozi tanko oblačilo in/ali kožo.

Če je za delo priporočljiva uporaba zaščitnega pokrova, preprečite, da bi se zaščitni pokrov in žična ščetka dotikala. Premer diskastih in lončastih žičnih ščetk se lahko zaradi pritiskanja nanje in zaradi delovanja centrifugalnih sil poveča.

• Pri uporabi zaščitnega pokrova tipa A (zaščitni pokrov za kotno kotno brušenje) za stransko brušenje se lahko zaščitni pokrov in obdelovanec med seboj motita, kar vodi do nezadostnega nadzora.
• Pri uporabi zaščitnega pokrova tipa B (zaščitni pokrov za brušenje) ločilno brušenje z vezanimi rezalkami obstaja večja nevarnost, da ste izpostavljeni letečim iskram in brusilnim delcem ter drobcem brusa v primeru zloma brusne plošče.

Nadaljna varnostna navodila

Ne uporabljajte poškodovanega električnega orodja. Pred vsakim začetkom uporabe električnega orodja preverite ohišje in druge komponente glede poškodb, kot so razpoke ali zlomi.

Poskrbite z ustreznimi ukrepi pri brušenju tanke kovinske pločevine ali drugih nihalnih struktur z veliko površino, kot na primer uporaba težkih prilagodljivih blažilnih podlog. Sicer lahko nastane precej višja skupna emisija hrupa kot tista emisija hrupa, ki je navedena za to električno orodje. Upoštevajte povišano emisijo hrupa tudi za oceno nevarnosti obremenitve s hrupom in za izbor primerne zaščite sluha.

Ne nosite lahko vnetljivih oblačil. Iskre lahko vnamejo ta oblačila.

Uporabite elastične vmesnike, će so priloženi dobavi brusilnega telesa.

Kolenaste brusilne plošče morate montirati tako, da njihova brusilna površina v razmaku 2 mm do spodnjega roba začitnega pokrova. Brusnih teles, ki ne izpolnjujejo te pogoje, ni moč v zadostni meri izolirati in so zato nevarna.

Prepričajte se, da so vstavna orodja montirana v skladu z navodili izdelovalca. Montirana vstavna orodja se morajo prosto vrteti. Napačno montirana vstavna rodja se lahko pri delu razrahljajo in vržejo ven.

Dolžina navoja uporabljenega orodja z navojnim vložkom mora biti večji od dolžine vretena I (glejte stran 2). S tem je mogoče uporabljeno orodje varno pritrditi in preko celotne dolžine vretena na električno orodje.

Z brusilnimi telesi rokujte skrbno in jih shranjujte v skladu z navodili izdelovalca. Poškodovana brusilna telesa lahko dobijo razpoke in se pri delu razpočijo.

Pazite pri uporabi vstavnih orodij z navojnim vstavkom na to, da je navoj v vstavnem orodju dovolj dolg, da lahko sprejme dolžino vretena električnega orodja. Navoj v vstavnem orodju se mora ujemati z navojem na vretenu. Napačno montirana vstavna orodja se lahko pri delu razrahljajo in povzročijo poškodbe.

Električnega orodja ne obračajte proti svojemu telesu ali telesu drugih oseb ali živali. Obstaja nevarnost poškodb zaradi ostrih ali vročih vstavnih orodij.

Pazite na skrite električne vodnike, plinski in vodovodni cevovod. Pred pričetkom dela kontrolirajte delovno območje npr. z lokatorjem kovine.

Uporabite stacionarno odsesovalno napravo in pogosto izpihujte prezračevalne zareze. Pri ekstremnih pogojih uporabe se lahko prevodni prah, ki nastane pri obdelavi kovin, nabere v notranjosti električnega orodja. To lahko negativno vpliva na zaščitno izolacijo električnega orodja.

Prepovedano je privijačenje ali kovičenje ploščic in znakov na električno orodje. Poškodovana izolacija ne nudi zaščite proti električnemu udaru.

Delajte vedno z dodatnim ročajem. Dodatni ročaj vam zagotavlja zanesljivo vodenje električnega orodja.

Po obdelavi mavčnih materialov: Očistite prezračevalne odprtine električnega orodja in stikalnega elementa s suhim stisnjenim zrakom brez vsebnosti olja. V

nasprotnem primeru se lahko mavčni prah usede v ohišju in na stikalnem elementu električnega orodja ter se v povezavi z zračno vlago strdi. To lahko vodi do poškodovanja stikalnega mehanizma.

Pred zagonom preverite omrežni priključek in omrežni vtič na poškodbe.

Upoštevajte napetost omrežja! Napetost tokovnega vira se mora skladati s podatki, navedenimi na tipski tablici električnega orodja.

Priporočamo: Električno orodje uporabljajte vedno preko zaščitnega stikala za okvarni tok (RCD) z dimenzioniranim okvarnim tokom 30 mA ali manj.

Vibracijske vrednosti in vrednosti emisije hrupa

V teh navodilih navedene vibracijske vrednosti in vrednosti emisije hrupa so bili izmerjeni v skladu z merilnimi postopki standarda EN 62841 in jih lahko uporabljate za primerjavo drugih električnih orodij. Primerni so tudi za začasno ocenitev vibracijskih obremenitev ter obremenitev s hrupom.

Navedene vibracijske vrednosti in vrednosti emisije hrupa so v glavnem za razne načine uporabe električna orodja.

Če pa se električno orodje uporablja za druge vrste uporabe, z odstopajočimi vstavljivimi orodji ali so ta orodja nezadostno vzdrževana, lahko pride do odstopanja skupnih vrednosti vibracij in vrednosti emisije hrupa. S tem se med celotnim delovnim obdobjem znatno poveča obremenitev zaradi vibracij ter obremenitev s hrupom.

Za točno presojo obremenitev zaradi vibracij in obremenitev s hrupom je priporočljivo, da pri tem upoštevate tudi obdobja, v katerem je naprava izklopljena ali teče, vendar ni dejansko uporabljena. S tem se znatno zmanjša obremenitev zaradi vibracij in obremenitev s hrupom med celotnim delovnim obdobjem.

Določite ustrezne dodatne varnostne ukrepe za zaščito uporabnika pred učinki nihanja in hrupa, na primer: vzdrževanje električnega orodja in vstavljivih orodij, ohranjanje rok v toplem stanju, organizacija delovnih postopkov.

Rokovanje z nevarnimi prahovi

Pri delovnih postopkih, kjer se odstranjuje material, nastajajo pri delu s tem orodjem prahovi, ki so lahko nevarni.

Dotik ali vdihavanje nekaterih prahov, npr. azbesta in materialov, ki vsebujejo azbest, svinčenega premaza, kovin, nekaterih vrst lesa, mineralov, silikatnih delcev kameninskih materialov, barvnih topil, sredstev za zaščito lesa, antivegetativnih premazov za plovila lahko pri osebah povzročijo alergične reakcije in/ali obolenja dihal, rak, okvare plodnosti. Tveganje zaradi vdihavanja prahov je odvisno od ekspozicije. Uporabite primeren način odsesovanja, ki je usklajen z vrsto nastalega prahu ter osebno zaščitno opremo in poskrbite za dobro odzračevanje delovnega mesta. Obdelavo materialov, ki vsebujejo azbest prepustite le strokovnjakom.

Lesni prah in prah lahkih kovin, vroče mešanice brusnega prahu in kemične snovi se lahko pod neugodnimi pogoji samostojno vnamejo ali povzročijo eksplozijo. Preprečite iskrenje v smeri zbiralnikov prahu ter pregrevanje električnega orodja in brusnega materiala, pravočasno izpraznite zbiralnike prahov, upoštevajte opozorila za obdelavo, ki so od proizvajalca materiala ter predpise, ki so za obdelavo materialov veljavni v vaši državi.

Uporabite gumb za aretiranje (glje stran 8) samo pri mirujočem motorju. Sicer se lahko poškoduje električno orodje.

Menjava orodja

Kolenaste brusilne plošče morate montirati tako, da njihova brusilna površina v razmaku 2 mm do spodnjega roba začitnega pokrova. Brusnih teles, ki ne izpolnjujejo te pogoje, ni moč v zadostni meri izolirati in so zato nevarna.

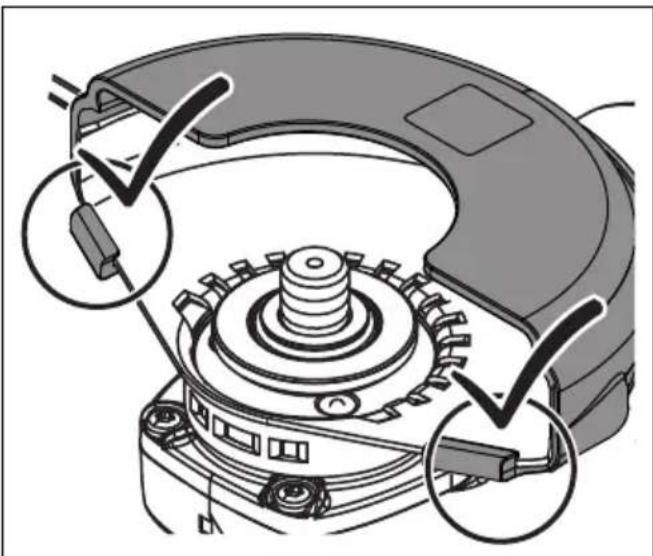

Montaža zaščitnega pokrova (glejte stran 9)

- Potisnite zaščitno pokrivalo nad zaščitni pokrov. - Pazite nato, da zaskočna kavlja popolnoma zaskočita.

Mehki zagon je namenjen za zmanjšanje reakcijskih sil pri vklopu in zagonu električnega orodja na vrtilno frekvenco prostega teka.

Zaščita pred ponovnim zagonom preprečuje, da bi se električno orodje samo od sebe ponovno zagnalo, ko je bila prekinjena dobava energije med obratovanjem. V tem primeru izklopite električno orodje, preverite dovod energije in nato ponovno vklopite električno orodje.

Nadziranje blokade zmanjša pri blokiranju vstavljivega orodja nevarnost poškodbe motorja ter nevarnost nesreč. V tem primeru se električno orodje samodejno izklopi. Preklopite nato stikalo na položaj izklop, odstranite vstavljivo orodje od obdelovanca in preverite vstavljivo orodje glede poškodb. Nato ponovno vklopite električno orodje.

Elektronska preobremenitvena zaščita zmanjšanju nevarnost poškodbe motorja pri preobremenitvi električnega orodja. V tem primeru se električno orodje samodejno izklopi. Preklopite nato stikalo na položaj izklop, odstranite vstavljivo orodje od obdelovanca in preverite vstavljivo orodje glede poškodb. Nato ponovno vklopite električno orodje.

Elektronska predhodna izbira števila obratov omogoča prilagoditev vrtilne frekvence za ustrezni primer uporabe in uporabljeno vstavljivo orodje.

Nadziranje povratnega udarca zmanjša nevarnost nepričakovanega povratnega udarca (angl. kickback) stroja. V tem primeru se električno orodje samodejno izklopi. Preklopite nato stikalo na položaj izklop, odstranite vstavljivo orodje od obdelovanca in preverite vstavljivo orodje glede poškodb. Nato ponovno vklopite električno orodje.

Električno orodje je opremljeno z zavornim sistemom, ki zavira vstavljivo orodje električnega orodja. S tem se zmanjša nevarnost nesreč.

Samo pri CG15-125BLP ( ^ ), CG15-150BLP ( ^ ), CG15-125BLP Inox ( ^** ):

Stikalo budnosti je stikalo, ki ga ni mogoče zablokirati. Stikalo budnosti mora biti stalno v uporabi, da deluje električno orodje.

Pomen LED indikatorja.

Če se pojavijo napake, ki niso navedene v naslednji razpredelnici, vas prosimo, da se obrnete na servisno službo.

Zelena LED	Stanje Razlaga
Vklopljeno	Pripravljenost za obratovanje	Normalno stanje, čim je vtič priključen na omrežje, tudi med uporabo.

Zelena LED Stanje Razlaga
Utripanje Toplotna preobremenitev		Signalizacija in opozorilo pred izklopom zaradi toplotne preobremenitve. Dodatno je uporabnik opozorjen z izrazitim zmanjšanjem števila vrtljajev (omejitev zmogljivosti).
Izklop Napaka Ko se izklopi zelena

Varovalo pred padcem

Za delo na višini se lahko namesti primerno varovalo pred padcem za izdelek na za to predvidenim pritrdilnim sredstvom.

Delo na višini lahko izvaja samo usposobljeno osebje z znanjem o varnosti orodja in uporabi orodja na višini.

OPOZORILO

Uporabljajte samo varovalo pred padcem, ki izpolnjuje naslednje

kriterije. Sicer lahko pride do resnih ali smrtnih poškodb.

- Uporabljajte le varovalo pred padci, ki izpolnjuje trenutno veljavne zahteve ANSI/ISEA 121 in ne presega največje iztegnjene dolžine pasu 1,2 m.

- Upoštevajte, da skupna teža električnega orodja, vključno z nameščenimi dodatki, ne presega največje dovoljene obremenitve varovala pred padcem.

Upoštevajte varnostne napotke in navodila, ki so priložena varovalu pred padcem.

Pred vsako uporabo preverite, ali je varovalo pred padcem poškodovano, kot so npr. vrezane, raztrgane ali obrabljene tkanine in poškodovani šivi. Poškodovanega varovala pred padcem ne smete uporabljati in ga morate nemudoma zamenjati.

Pred vsako uporabo preverite, ali je pritrdilno mesto na električnem orodju tesno pritrjeno in ali glede poškodb, kot so razpoke in ostri robovi. Zrahljanih ali poškodovanih pritrdilnih mest ne smete uporabljati za pritrditev varovala pred padcem.

Ne uporabljajte varovala pred padcem za lastno zaščito in ga ne pritrdite nase.

Ne poskušajte ujeti padajočega električnega orodja.

Ne uporabljajte varovala pred padcem v bližini gibljivih delov. Varovalo pred padcem bi se lahko ujelo vanj in povzročilo veliko nevarnost.

Pred uporabo varovala pred padcem preverite, ali so snemljivi deli na električnem orodju trdno nameščeni.

Prepričajte se, da uporaba varovala pred padcem ne ovira uporabe električnega orodja in njegovih zaščitnih naprav.

Povežite varovalo pred padcem samo na način, ki je tukaj prikazan, na za to predvideni točki za pritrditev električnega orodja (glejte stran 6).

Vzdrževanje in servis.

Upoštevajte, da lahko električna orodja popravljajo, servisirajo in pregledujejo samo usposobljeni električarji, saj lahko neustrezna popravila predstavljajo veliko nevarnosti za uporabnika.

Pri ekstremnih pogojih uporabe se lahko v notranjosti električnega orodja sesede prevodni prah pri obdelavi kovin. Zaščitna izolacija električnega orodja je lahko okrnjena. Pogosto izpihujte notranjost električnega orodja skozi zračne reže s suhim tlačnim zrakom.

Pri obdelavi mavčnih materialov se lahko mavčni prah usede v notranjosti električnega orodja in na stikalnem elementu ter se v povezavi z zračno vlago strdi. To lahko vodi do poškodovanja stikalnega mehanizma. Pogosto izpihavajte notranjost električnega orodja skozi prezračevalne odprtine in stikalni element s suhim stisnjenim zrakom brez vsebnosti olja.

Izdelkov, ki so prišli v stik z azbestom, ne smete vročiti v popravilo. Izdelke, ki so prišli v stik z azbestom morate odstraniti v skladu z ustreznimi veljavnimi nacionalnimi predpisi za odstranjevanje odpadkov z vsebnostjo azbesta.

Če potrebujete popravilo električnega orodja in pribora FEIN, se obrnite na službo za pomoč strankam FEIN. Naslov najdete na internetu pod naslovom www.fein.com.

Pri staranju in obrabi obnovite nalepke in navodila za varnost na električnem orodju.

Aktualni seznam nadomestnih delov se nahaja na spletni strani pod www.fein.com.

Uporabljajte izključno originalne nadomestne dele.

Naslednje dele lahko po potrebi samostojno zamenjajte:

Vstavljiva orodja, dodatni ročaj, napenjalna prirobnica, zaščitni pokrov, zaščita za roke

Jamstvo za izdelek velja v skladu z zakonskimi pravili v državi, kjer se je izdelek dal v promet. Poleg tega vam daje FEIN garancijo v skladu z izjavo proizvajalca FEIN.

V obsegu dobave električnega orodja se lahko nahaja tudi le del pribora, ki je opisan ali naslikan v tem navodilu za obratovanje.

Izjava o skladnosti.

Izjava CE velja samo za države Evropske unije in EFTO (Evropsko združenje za prosto trgovino) in samo za izdelke, ki so namenjeni za trg Evropske unije ali ETFE. Po dajanju izdelka v promet na trg Evropske unije, izgubi znak UKCA svojo veljavnost.

Izjava UKCA velja samo za britanski trg (Anglijo, Wales in Škotsko) in samo za izdelke, ki so namenjeni za britanski trg. Po dajanju izdelka v promet na britanski trg izgubi oznaka CE svojo veljavnost.

Varstvo okolja, odstranitev odpadkov.

Embalaže, odpadna električnega orodja in pribor morate reciklirati v skladu z varstvom okolja.

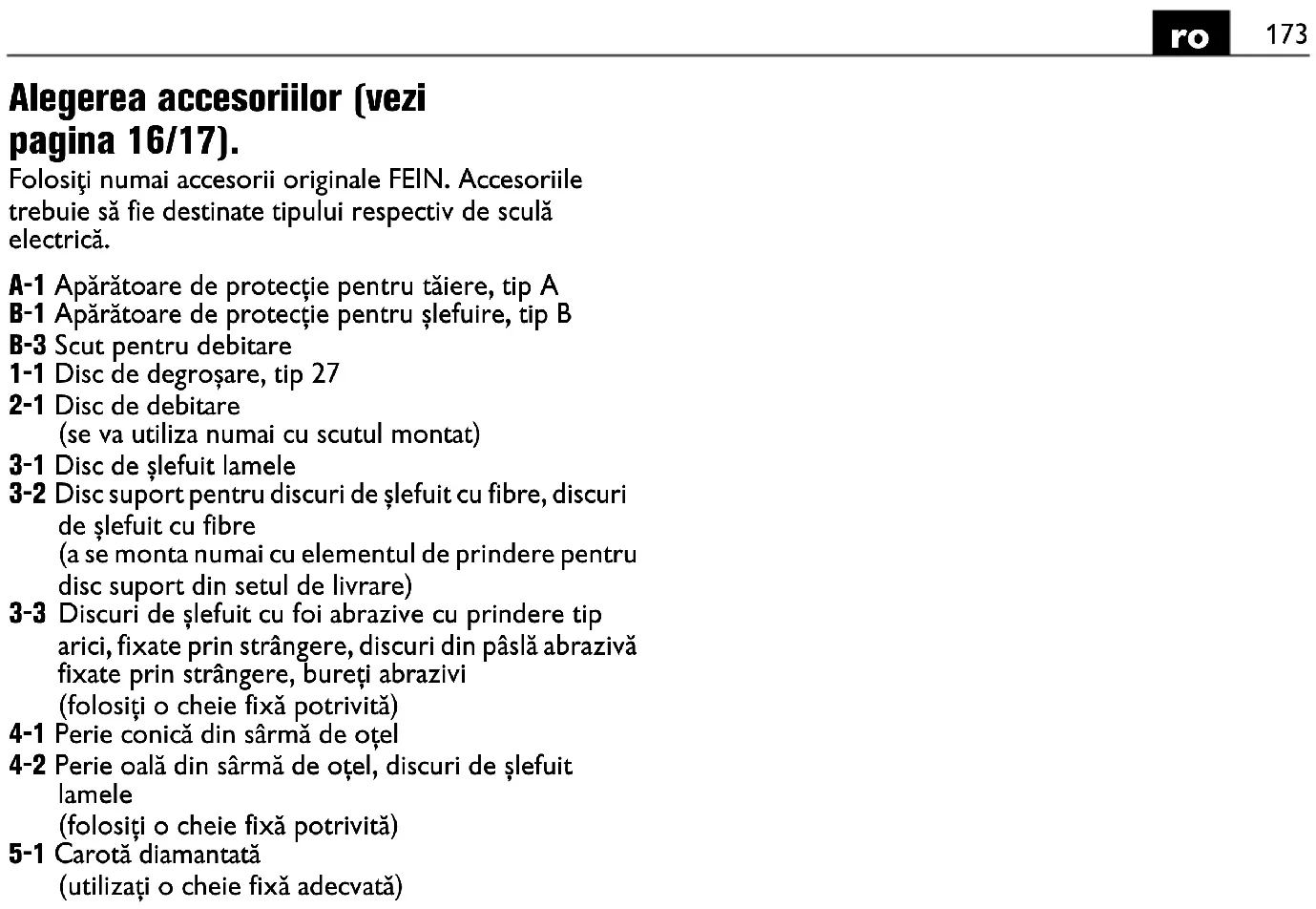

Izbor pribora (glejte stran 16/17).

Uporabite le originalni pribor podjetja FEIN. Pribor mora biti namenjen za tip električnega orodja.

A-1 Zaščitni pokrov za rezanje, tip A

B-1 Zaščitni pokrov za brušenje, tip B

B-3 Zaščitni pokrov za ločenje

1-1 Stružna plošča, tip 27

2-1 Rezalna plošča (uporabite jo samo z montiranim zaščitnim pokrovom)

3-1 Lamelna brusna plošča

3-2 Oporna plošča za vlaknene brusne plošče, vlaknene brusne plošče (namestite jo samo s pri dostavi priloženim sredstvom za napenjanje oporne plošče)

3-3 brusna plošča z ježkom, oprijemalnimi brusnimi listi, oprijemalnim brusnim flisom, gobicami (uporabite pri tem ustrezni viličasti ključ)

4-1 Stožčasta krtača iz jeklene žice

4-2 Krtača za lonce iz jeklene žice, lamelni brusilni koluti (uporabite pri tem ustrežni viličasti ključ)

5-1 Diamantni izrezovalnik lukenj (uporabite pri tem ustrezni viličasti ključ)

Prevod originalnog uputstva za upotrebu.

4-1 Stožasta četka od čelične žice

4-2 Lončana četka od čelične žice, lamelni brusni točkovi (koristite pogodan viličasti ključ)

5-1 Dijamantni rezač rupa (koristite pogodan viličasti ključ)

Prijevod originalnog priručnika za uporabu.

Korišteni simboli, kratice i pojmovi.

Simbol, znak Objasnjenje
		Opći znak zabrane. Ovo rukovanje je zabranjeno.
		Ne dodirivati rotirajuće dijelove električnog alata.
		Treba se pridržavati uputa u tekstu ili na slikama!
		Neizostavno treba pročitati priložene dokumente, kao što su upute za rukovanje i opće napomene za sigurnost.
		Prije ove radne operacije mrežni utikač treba izvući iz mrežne utičnice. Inače postoji opasnost od ozljeda zbog nehotičnog pokretanja električnog alata.
		Kod rada treba nositi zaštitne naočale.
		Kod rada treba nositi štitnik za sluh.
		Pri radovima treba koristiti zaštitne rukavice.
		Električnim alatom uvijek rukujte objema rukama.
		Zabranjena je primjena za razdvajanje sa štitnicima za brušenje, tip B.
		Dodirna površina je vrlo vruća i stoga opasna.
[KYSZ]		Površina zahvata
		Uključivanje
		Isključivanje
		blokirano
		nije blokirano
		Dodatna informacija.
		vidi odjeljak „Upute za rukovanje.“
		Potvrđuje usklađenost električnog alata sa smjernicama Europske unije.
		Potvrđuje usklađenost električnog alata s direktivama Velike Britanije (Engleske, Walesa, Škotske).
		Ovim se simbolom potvrđuje certifikacija ovih proizvoda u SAD i Kanadi.
		Potvrđuje sukladnost električnog alata s nacionalnim tehničkim propisima Carinske unije (Bjelorusija, Rusija, Kirgistan, Kazakhstan i Armenija).
		Vrijedi samo za Kinu:Trajanje zaštita okoliša pri normalnoj uporabi proizvoda iznosi 10 godina.
UPOZORENJE		Ove upute pokazuju moguće opasne situacije koje mogu dovesti do ozbiljnih ozljeda ili do smrtnog slučaja.
Simbol, znak Objasnjenje
		Neuporabive električne alate i ostale elektrotehničke i električne proizvode treba odvojeno sakupiti i dovesti na ekološki prihvatljivo recikliranje.
		Označava ponovno iskoristive ambalažne materijale i proizvode koje je potrebno zasebno prikupiti i zbrinuti.
[WO26]		Proizvod sa dvostrukom ili ojačanom izolacijom
		Mali broj okretaja
		Veliki broj okretaja
~ (a. c.) Izmjenična struja
(Ax – Zx) Oznaka za interne svrhe
(**) može sadržavati brojeve ili slova
