Vrsta izdelka	Visokotlačni čistilnik
Znamka	Kärcher
Model	HD 7144 M Cage
Delovni tlak	14 MPa (140 bar)
Maks. delovni nadtlak	21 MPa (210 bar)
Pretok vode	11,5 l/min
Priključna moč	3,4 kW
Omrežna napetost	400 V / 3 faze / 50 Hz
Stopnja zaščite	IPX5
Maks. temperatura dovoda	60 °C
Tipična obratovalna teža	42 kg
Dimenzije (D x Š x V)	460 x 420 x 970 mm
Prostornina rezervoarja za olje	0,35 l
Vrsta olja	0W40
Raven zvočnega tlaka	68 dB(A)
Vrednost tresljajev roka in rok	2,7 m/s²
Priključni sistem	EASY!Lock
Glavne funkcije	Nastavitev tlaka/pretoka, samodejni izklop, delovanje z detergentom, zaščita proti zmrzali
Varnostni elementi	Varnostni ventil, tlačno stikalo, varnostna zaponka na pištoli, zaščita IPX5
Redno vzdrževanje	Čiščenje filtra vsak teden, menjava olja vsakih 500 ur
Vključena oprema	Visokotlačna pištola EASY!Force, palica EASY!Lock, visokotlačna cev, šoba, krmilo

Pogosto zastavljena vprašanja - HD 7144 M Cage Kärcher

Kako zaženem visokotlačni čistilnik HD 7144 M Cage?

Za zagon odvijte napajalni kabel in ga priključite v ustrezno vtičnico. Priključite dovod vode (maks. tlak 1 MPa, maks. temperatura 60 °C) s cevjo dolžine vsaj 7,5 m in sistemskim ločilnikom. Odprite dovod vode, odzračite napravo tako, da odvijete šobo in pustite vodo teči, dokler ne izginejo mehurčki. Namestite šobo nazaj, vklopite glavno stikalo na „I“, odklenite pištolo s premikom varnostne zaponke nazaj, nato pritisnite sprožilec.

Kako uporabim funkcijo detergenta?

Za uporabo detergenta odstranite standardno palico in namestite penasto šobo (dodatna oprema) na pištolo. Napolnite rezervoar za detergent in izberite raven zapiranja (1=šibka, 2=srednja, 3=močna). Razpršite po suhi površini, pustite delovati, ne da bi se posušilo, nato sperite z visokim tlakom. Po uporabi sperite penasto šobo s čisto vodo.

Kako prekinem in nadaljujem delovanje?

Za prekinitev sprostite sprožilec pištole: naprava se samodejno izklopi. Varnostno zaponko potisnite naprej, da zaklenete pištolo. Za nadaljevanje odklenite zaponko nazaj in pritisnite sprožilec. Ob izklopu tlak pade za približno 70 %, kar zmanjša napor in podaljša življenjsko dobo.

Kako končam uporabo in shranim napravo?

Zaprite dovod vode, odprite pištolo, pustite napravo delovati 5–10 sekund, nato zaprite pištolo. Preklopite stikalo na „0“, izključite vtič. Odstranite dovod vode, odprite pištolo za izpust tlaka, nato jo zaklenite. Palico shranite v nosilec, kabel in cev navijte okoli nosilca kabla.

Kako zaščitim napravo pred zmrzaljo?

Zmrzal lahko poškoduje napravo. Shranjujte jo v prostoru brez zmrzali. Če to ni mogoče, popolnoma izpraznite vodo tako, da napravo eno minuto poganjate z antifrizom na osnovi glikola (tip avtomobilskega antifriza). Upoštevajte navodila proizvajalca antifriza.

Katero redno vzdrževanje je potrebno?

Pred vsako uporabo preverite kabel in cev za morebitne poškodbe. Vsak teden očistite filter na priključku za dovod vode. Vsakih 500 obratovalnih ur (vsaj enkrat letno) opravite vzdrževanje pri servisni službi in zamenjajte olje (tip 0W40, količina 0,35 l).

Kaj storiti, če naprava ne razvije tlaka?

Preverite velikost šobe (kaliber 043 za ta model). Odzračite napravo. Očistite filter na priključku za dovod vode. Zagotovite ustrezen pretok dovoda (min. 15 l/min). Očistite šobo. Če težava ne izgine, se obrnite na servisno službo.

Kako zamenjam olje črpalke?

Izključite napravo. Odstranite pokrov (4 vijaki). Prestavite odtočno cev navzdol, odstranite pokrovček, počakajte, da olje popolnoma odteče. Namestite pokrovček nazaj, dvignite cev. Dolijte 0,35 l olja 0W40 v rezervoar, namestite peno in pokrov. Po potrebi se posvetujte s servisno službo.

Kateri varnostni simboli so na napravi?

Naprave ne priključujte na javno vodovodno omrežje. Ne usmerjajte curka v ljudi, živali ali električno opremo. Zaščitite napravo pred zmrzaljo. Varnostnih naprav (ventil, tlačno stikalo) ne spreminjajte.

Kje lahko dobim dodatno opremo in nadomestne dele?

Uporabljajte izključno originalno dodatno opremo in nadomestne dele Kärcher. Naročite jih lahko na spletni strani www.kaercher.com ali pri svojem prodajalcu. Na voljo so dodatki, kot so rotacijska šoba (za trdovratno umazanijo) ali penasta šoba.

NAVODILA ZA UPORABO HD 7144 M Cage Kärcher

Zaščita pred zmrzaljo 108

Transport 108

Shranjevanje 109

Nega in vzdrževanje.... 109

Pomoč pri motnjah 109

Pribor in nadomestni deli.... 109

Garancija 110

Tehnični podatki.... 110

Izjava EU o skladnosti 111

Splošna navodila

Pred prvo uporabo naprave preberite ta originalna navodila za uporabo in priložena varnostna navodila ter jih upošte-

vajte.

Obe knjižici shranite za poznejšo uporabo ali za naslednjega uporabnika.

Namenska uporaba

Visokotlačni čistilnik uporabljajte samo za naslednja dela:

čiščenje strojev, vozil, konstrukcij, orodij in podobnih predmetov z visokotlačnim curkom.

Za trdovratno umazanijo priporočamo rotorsko šobo kot poseben pripomoček.

Pri izdelkih HD...Plus je rotorska šoba že priložena.

POZOR

Onesnažena voda povzroči prezgodnjo obrabo ali obloge v napravi.

V napravo dovajajte samo čisto ali reciklirano vodo, ki ne presega naslednjih mejnih vrednosti:

• pH-vrednost: 6,5–9,5

• električna prevodnost: prevodnost sveže vode + 1200 S/cm, maksimalna prevodnost 2000 S/cm
• usedljive snovi (prostornina sonde 1 l, čas usedanja 30 minut): < 0,5 mg/l
  • filtrirane snovi: < 50 mg/l, brez abrazivnih snovi
  • Ogljikovodiki: < 20 mg/l
  • Klorid: < 300 mg/l
• Sulfat: < 240 mg/l
  • Kalcij: < 200 mg/l
• Skupna trdota: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Železo: < 0,5 mg/l
  • Mangan: < 0,05 mg/l
  • Baker: < 2 mg/l
  • Aktivni klor: < 0,3 mg/l
• brez neprijetnih vonjav

Varovanje okolja

Materiali embalaže se lahko reciklirajo. Embalažo odstranite na okolju varen način.

Električne in elektronske naprave vsebujejo dragocene materiale z možnostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napačni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za pravilno delovanje naprave. Naprave, označene s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu: www.kaercher.com/REACH

Varnostna navodila

• Pred prvim zagonom naprave preberite varnostna navodila 5.951-949.0.
• Upoštevajte nacionalne predpise za naprave za brizganje tekočin.
• Upoštevajte nacionalne predpise za preprečevanje nesreč. Naprave za brizganje tekočin redno preverjajte. Rezultate preverjanj pisno dokumentirajte.
• Naprave in pribora ne spreminjajte.

Simboli na napravi

Visokotlačnega curka ne usmerjajte proti ose- bam, živalim, aktivni električni opremi ali nap- ravi sami. Zaščitite napravo pred zmrzaljo.

Varnostne naprave

Varnostne naprave služijo za zaščito uporabnika in jih ni dovoljeno izključiti ali omejiti njihove funkcije.

Prelivni ventil, tlačno stikalo in varnostni ventil so tovarniško nastavljeni in plombirani. Nastavitve sme izvajati le servisna služba.

Prelivni ventil s tlačnim stikalom

Pri zmanjšanju količine vode z regulatorjem tlaka in količin se odpre prelivni ventil in del vode steče nazaj v sesalno stran črpalke.

Ko spustite sprožilno ročico na visokotlačni pištoli, tlačno stikalo izklopi visokotlačno črpalko in visokotlačni curek se ustavi.

Ko pritisnete sprožilno ročico, se črpalka ponovno vključi.

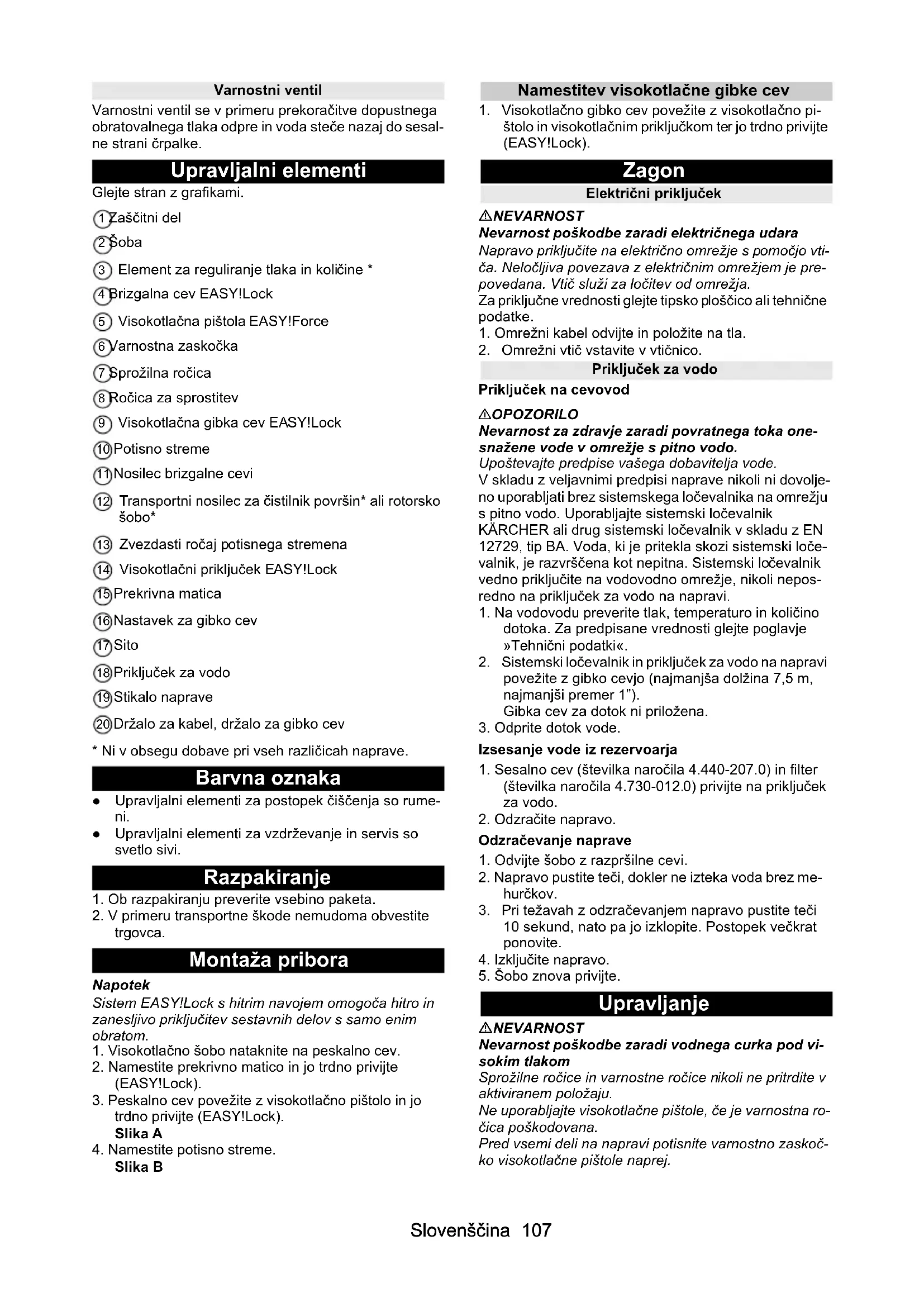

Varnostni ventil

Varnostni ventil se v primeru prekoračitve dopustnega obratovalnega tlaka odpre in voda steče nazaj do sesalne strani črpalke.

Upravljalni elementi

Glejte stran z grafikami.

1 Zaščitni del

2 Šoba

③ Element za reguliranje tlaka in količine *

④ Brizgalna cev EASY!Lock

⑤ Visokotlačna pištola EASY!Force

⑧ Ročica za sprostitev

⑨ Visokotlačna gibka cev EASY!Lock

⑩ Potisno streme

⑪ Nosilec brizgalne cevi

⑫ Transportni nosilec za čistilnik površin* ali rotorsko šobo*

⑬ Zvezdasti ročaj potisnega stremena

⑭ Visokotlačni priključek EASY!Lock

⑮Prekrivna matica

⑯ Nastavek za gibko cev

⑰ Sito

20 Držalo za kabel, držalo za gibko cev

* Ni v obsegu dobave pri vseh različicah naprave.

Barvna oznaka

• Upravljalni elementi za postopek čiščenja so rumeni.
• Upravljalni elementi za vzdrževanje in servis so svetlo sivi.

Razpakiranje

1. Ob razpakiranju preverite vsebino paketa.
2. V primeru transportne škode nemudoma obvestite trgovca.

Montaža pribora

Napotek

Sistem EASY!Lock s hitrim navojem omogoča hitro in zanesljivo priključitev sestavnih delov s samo enim obratom.

1. Visokotlačno šobo nataknite na peskalno cev.
2. Namestite prekrivno matico in jo trdno privijte (EASY!Lock).
3. Peskalno cev povežite z visokotlačno pištolo in jo trdno privijte (EASY!Lock).

Slika A

1. Namestite potisno streme.

Slika B

Namestitev visokotlačne gibke cev

1. Visokotlačno gibko cev povežite z visokotlačno pištolo in visokotlačnim priključkom ter jo trdno privijte (EASY!Lock).

Zagon

Nevarnost poškodbe zaradi električnega udara

Napravo priključite na električno omrežje s pomočjo vtiča. Neločljiva povezava z električnim omrežjem je pre-povedana. Vtič služi za ločitev od omrežja.

Za priključne vrednosti glejte tipsko ploščico ali tehnične podatke.

1. Omrežni kabel odvijte in položite na tla.
2. Omrežni vtič vstavite v vtičnico.

Priključek za vodo

Priključek na cevovod

△OPOZORILO

Nevarnost za zdravje zaradi povratnega toka one-snažene vode v omrežje s pitno vodo.

Upoštevajte predpise vašega dobavitelja vode.

V skladu z veljavnimi predpisi naprave nikoli ni dovolje-no uporabljati brez sistemskega ločevalnika na omrežju s pitno vodo. Uporabljajte sistemski ločevalnik

KÄRCHER ali drug sistemski ločevalnik v skladu z EN 12729, tip BA. Voda, ki je pritekla skozi sistemski ločevalnik, je razvrščena kot nepitna. Sistemski ločevalnik vedno priključite na vodovodno omrežje, nikoli neposredno na priključek za vodo na napravi.

1. Na vodovodu preverite tlak, temperaturo in količino dotoka. Za predpisane vrednosti glejte poglavje »Tehnični podatki«.

2. Sistemski ločevalnik in priključek za vodo na napravi povežite z gibko cevjo (najmanjša dolžina 7,5 m, najmanjši premer 1").

Gibka cev za dotok ni priložena.

1. Odprite dotok vode.

Izsesanje vode iz rezervoarja

1. Sesalno cev (številka naročila 4.440-207.0) in filter (številka naročila 4.730-012.0) privijte na priključek za vodo.
2. Odzračite napravo.

Odzračevanje naprave

1. Odvijte šobo z razpršilne cevi.
2. Napravo pustite teči, dokler ne izteka voda brez me-hurčkov.
3. Pri težavah z odzračevanjem napravo pustite teči 10 sekund, nato pa jo izklopite. Postopek večkrat ponovite.
4. Izključite napravo.
5. Šobo znova privijte.

Upravljanje

⚠NEVARNOST

Nevarnost poškodbe zaradi vodnega curka pod visokim tlakom

Sprožilne ročice in varnostne ročice nikoli ne pritrdite v aktiviranem položaju.

Ne uporabljajte visokotlačne pištole, će je varnostna ročica poškodovana.

Pred vsemi deli na napravi potisnite varnostno zaskočko visokotlačne pištole naprej.

Odpiranje/zapiranje visokotlačne pištole

1. Odpiranje visokotlačne pištole: Pritisnite varnostno in sprožilno ročico.
2. Zapiranje visokotlačne pištole: Spustite varnostno in sprožilno ročico.

Delovanje naprave z visokim tlakom

Napravo lahko uporabljate v pokončnem ali ležečem položaju.

Napotek

Naprava je opremljena s tlačnim stikalom. Motor se zažene samo, ko je visokotlačna pištola odprta.

1. Stikalo naprave premaknite v položaj »I«.
2. Varnostno zaskočno visokotlačne pištole potisnite nazaj in sprostite visokotlačno pištolo.
3. Odprite visokotlačno pištolo.
4. Pri napravi z elementom za reguliranje tlaka in količine: Z obračanjem elementa za reguliranje tlaka in količine nastavite delovni tlak.

Obratovanje s čistilom

Napotek

Če želite pri čiščenju uporabljati čistilo, potrebujete razpršilnik za peno (opcija).

△OPOZORILO

Nevarnost za zdravje zaradi napačne uporabe čistil Upoštevajte varnostna navodila na čistilu.

POZOR

Neustrezna čistila lahko poškodujejo napravo in predmet, ki ga čistite.

Uporabljajte samo čistila, ki jih je odobrilo podjetje KÄRCHER.

Upoštevajte priložena priporočila za doziranje čistila in navodila.

Čistila dozirajte gospodarno zaradi varovanja okolja. Čistila podjetja KÄRCHER zagotavljajo nemoteno delo. Posvetujte se z nami ali zahtevajte naš katalog oziroma gradivo z informacijami o čistilih.

Slika C

① Šoba za peno
② Posoda
③ Komplet zaslonk
Dodatek čistila: 3 = velik, 2 = srednji, 1 = majhen

④ Sesalna gibka cev

⑤ Visokotlačna pištola EASY!Force

1. Odvijte posodo.
2. Želeno zaslonsko vstavite v sesalno gibko cev.
3. Posodo napolnite s čistilom.
4. Posodo privijte na šobo za peno.
5. Z visokotlačne pištole odstranite brizgalno cev.
6. Šobo za peno namestite na visokotlačno pištolo in jo trdno privijte.
7. Vključite visokotlačni čistilnik.

Priporočena metoda čiščenja

1. Čistilo varčno popršite po suhi površini in pustite, da učinkuje (naj se ne posuši).
2. Odstranjeno umazanijo sperite z visokotlačnim curkom.

Spiranje razpršilnika pene

Razpršilnik pene je treba po vsaki uporabi sprati, da preprečite kopičenje ostankov čistila v njem.

1. Odvijte rezervoar.

2. Ostanek čistila zlijte nazaj v originalno embalažo.

3. Rezervoar napolnite s čisto vodo.

4. Rezervoar privijte na šobo za peno.
5. Šobo s peno uporabljajte pribl. 1 minuto, da sperete ostanke čistila.
6. Izpraznite rezervoar.

Prekinitev obratovanja

1. Zaprite visokotlačno pištolo, da se naprava izključi.
2. Zavarujte visokotlačno pištolo, tako da varnostno zaskočko potisnete naprej.

Napotek

Ob izklopu naprave se tlak vode spusti za pribl. 70 %. S tem se zmanjša tudi prožilna sila visokotlačne pištole in podaljša življenjska doba naprave.

Nadaljevanje obratovanja

1. Spustite visokotlačno pištolo, tako da varnostno za- skočko potisnete nazaj.
2. Odprite visokotlačno pištolo, da se naprava ponovno vključi.

Zaključek obratovanja

1. Zaprite dotok vode.
2. Odprite visokotlačno pištolo.
3. Stikalo naprave zavrtite na »l« in napravo pustite teči 5 do 10 sekund.
4. Zaprite visokotlačno pištolo.
5. Stikalo naprave zavrtite na »0/OFF«.
6. Omrežni vtič izvlecite iz vtičnice samo s suhimi roka-mi.
7. Odstranite dotok vode.
8. Odprite visokotlačno pištolo, da sprostite tlak iz naprave.
9. Zavarujte visokotlačno pištolo, tako da varnostno zaskočko potisnete naprej.

1. Brizgalno cev z visokotlačno pištolo odložite na nosilec brizgalne cevi.
2. Omrežni kabel navijte okrog nosilca za kabel/gibko cev.
3. Navijte visokotlačno gibko cev in jo obesite na nosilec za kabel/gibko cev.

Zaščita pred zmrzaljo

POZOR

Zmrzal poškoduje napravo, v kolikor iz nje ne izpraznite vse vode.

Napravo shranjujte na mestu, zaščitenem pred zmrza-ljo.

Če shranjevanje na mestu brez zmrzali ni mogoče:

1. Spustite vodo.

2. Skozi napravo prečrpajte komercialno razpoložljivo sredstvo proti zmrzovanju.

3. Napravo pustite teči najmanj 1 minuto, dokler niso črpalka in vodi prazni.

Napotek

Uporabljajte komercialno razpoložljivo sredstvo proti zmrzovanju za vozila, na osnovi glikola. Upoštevajte navodila za rokovanje proizvajalca sredstva proti zmrzovanju.

Transport

▲PREVIDNOST

Nevarnost telesnih poškodb, nevarnost poškodb naprave

Pri transportu upoštevajte maso naprave.

POZOR

Nevarnost poškodb

Sprožilno ročico visokotlačne pištole zaščitite pred poškodbami.

1. Pri daljšem transportu primite napravo za potisno streme in jo vlecite za seboj.
2. Pri prenosu po stopnicah dvigujte napravo stopnico za stopnico.
3. Pri transportu v vozilih zavarujte napravo pred zdrsom in prevrnitvijo v skladu z veljavnimi smernicami.

Transportni nosilec za čistilnik površin ali rotorsko šobo

1. Priključni nastavek čistilnika površin ali rotorske šobe nataknite na transportni nosilec na cevnem okvirju.
2. Prekrivno matico privijte za približno 1 obrat.

Shranjevanje

▲PREVIDNOST

Nevarnost telesnih poškodb in poškodbe naprave.

Pri shranjevanju upoštevajte težo naprave.

1. Napravo shranjujte le v zaprtih prostorih.

Nega in vzdrževanje

⚠NEVARNOST

Nevarnost poškodb zaradi nenamernega zagona naprave in električnega udara.

Pred vsakim delom na napravi izključite napravo in izvlecite omrežni vtič.

Varnostni pregledi / pogodba o vzdrževanju

Z vašim prodajalcem se lahko dogovorite za redne varnostne preglede ali sklenete pogodbo o vzdrževanju. Pustite si svetovati.

Pred vsakim obratovanjem

1. Priključni kabel preverite za poškodbe, poškodovani kabel naj takoj zamenja pooblaščena servisna služba ali kvalificiran električar.
2. Visokotlačno cev preverite za poškodbe, poškodovano visokotlačno cev takoj zamenjajte.
3. Preverite, ali naprava tesni. 3 kapljice vode na minuto so dopustne. Pri večjem netesnjenju se obrnite na servisno službo.

Tedensko

1. Očistite sito v priključku za vodo.

Čiščenje sita v priključku za vodo

1. Odvijte pokrivno matico.
2. Izvlecite cevni nastavek s sitom.
3. Sito od zunaj očistite in sperite. Navodilo: Šesterokotno vtičnico cevnega nastavka poravnajte s priključkom v napravi.
4. Vstavite cevni nastavek s sitom.
5. Privijte pokrivno matico.

Vsakih 500 obratovalnih ur, najmanj letno

1. Vzdrževanje naprave naj izvede servisna služba.
2. Zamenjajte olje.

Menjava olja

Napotek

Podatke o količini in vrsti olja najdete v razdelku »Tehnični podatki«.

1. Odvijte 4 vijake.

2. Snemite pokrov naprave. Slika D

3. Gibko cev za izpuščanje olja obrnite navzdol in jo držite nad prestrezno posodo za olje.
4. Iz gibke cevi za izpuščanje olja izvlecite čep.
5. Snemite pokrov.
6. Iz posode za olje odstranite peno.
7. Počakajte, da izteče celotna količina olja. Slika E
8. V gibko cev za izpuščanje olja vstavite čep.
9. Gibko cev za izpuščanje olja obrnite navzgor in jo ustrezno namestite.
10. Dolijte izpuščeno količino olja.
11. V posodo za olje vstavite peno.
12. Z močnim pritiskom namestite pokrov. Slika F

Pomoč pri motnjah

⚠NEVARNOST

Nevarnost poškodb zaradi nenamernega zagona naprave in električnega udara.

Pred vsakim delom na napravi izključite napravo in izvlecite omrežni vtič.

Električne komponente naj preverja in popravlja samo pooblaščena servisna služba.

V primeru motenj, ki niso navedene v tem poglavju, ter v primeru dvoma ali izrecnega navodila se obrnite na pooblaščeno servisno službo.

Naprave ni mogoče zagnati

● Preverite priključni kabel za poškodbe.
- Preverite omrežno napetost.
- Če se naprava pregreje: a Stikalo naprave postavite na »0«. b Napravo pustite, naj se hladi najmanj 15 minut. c Stikalo naprave postavite na »1«.
- V primeru električne okvare se obrnite na servisno službo.

V napravi se ne vzpostavi tlak

• Preverite velikost šobe, za potrebno velikost glejte poglavje »Tehnični podatki«.
• Odzračite napravo, glejte poglavje »Odzračevanje naprave«.
• Očistite sito v priključku za vodo.
• Preverite količino dotoka vode, za potrebno količino glejte poglavje »Tehnični podatki«.
• Očistite šobo.
• Po potrebi se obrnite na servisno službo.

Črpalka ne tesni

Do 3 kapljice vode na minuto so dopustne.

- V primeru večjega netesnjenja naj napravo preveri servisna služba.

Črpalka tolče

● Preverite tesnjenje dovoda vode.
- Odzračite napravo, glejte poglavje »Odzračevanje naprave«.
- Po potrebi se obrnite na servisno službo.

Premalo dodatna čistilnega sredstva

• Dopolnite posodo razpršilnika pene.
• Nataknite večjo blendo na sesalno cev.
• Preverite, ali so v sesalni cevi in šobi za peno ostanki čistilnega sredstva. Ostanke odstranite z mlačno vodo.

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku

bodo morebitne motnje v delovanju naprave odpravlje- ne brezplačno, če je njihov vzrok napaka v materialu ali napaka pri proizvodnji. Pri uveljavljenju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali z najbližjo servisno službo.

Pridržujemo si pravico do sprememb tehničnih podatkov.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zara-di svoje zasnove in konstrukcije ter v izvedbi, kakršno dajemo na tržišče, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru sprememb na stroju brez našega soglasja ta izjava izgubi veljavnost.

Izdelek: Visokotlačni čistilnik

Tip: 1.150-xxx

Tip: 1.151-xxx

Tip: 1.524-xxx

Zadevne EU-direktive

2000/14/ES

Raven zvočne moči dB(A)

HD 6/15 M

Izmerjeno: 87

Zajamčeno: 90

HD 6/16-4 M

Izmerjeno: 87

Zajamčeno: 89

HD 7/12 M Cage

Izmerjeno: 85

Zajamčeno: 88

HD 7/17 M

Izmerjeno: 92

Zajamčeno: 95

HD 7/14-4 M

Izmerjeno: 81

Zajamčeno: 84

HD 7/16-4 M

Izmerjeno: 83

Zajamčeno: 86

HD 8/18-4 M

Izmerjeno: 88

Zajamčeno: 91

Podpisniki ravnajo po navodilih in s pooblastilom upra-ve.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Nemčija)

Tel.: [phone]

Nebezpečenstvo poškodenia

④Cijev za prskanje EASY!Lock

⑤ Visokotlačna ručna prskalica EASY!Force

6 Sigurnosna poluga

⑦ Ispusna ručica

⑧ Ručica za deblokiranje

⑨ Visokotlačno crijevo EASY!Lock

⑩ Potisna ručica

⑪ Držač cijevi za prskanje

⑫ Transportni držač uređaja za površinsko čišćenje*, rotorsku sapnicu*

⑤ Visokotlačna ručna prskalica EASY!Force

1. Odvrnite spremnik.
2. U usisno crijevo umetnite željenu masku.
3. Napunite spremnik sredstvom za čišćenje.
4. Zavrnite spremnik na sapnicu za pjenu.
5. Cijev za prskanje skinite s visokotlačne ručne prskalice.
6. Postavite i rukom pritegnite sapnicu za pjenu na visokotlačnoj ručnoj prskalici.
7. Pustite visokotlačni čistač u rad.

Preporučena metoda čišćenja

1. Naprskajte malo sredstva za čišćenje na suhu površinu i pustite da djeluje (ali ne i da se osuši).
2. Odvojenu prljavštinu isperite visokotlačnim mlazom.

Ispiranje kopljastog nastavka za stvaranje pjene

Usisavanje vode iz rezervoara
