NAVODILA ZA UPORABO CVMA70N CANDY

VGRADNJA IN PRIKLIUCITEV (pritrditev na zid) 138

VGRADNJA (krozenje zraka) 142

OPIS DELOVANJA 143

VZDRZEVANJE 144

ODRAPVLJANJE NEPRAVILNOST V DELOVANJU 145

POMOCUPORABNIKOM 145

ENVIRONMENTAL PROTECTION 146

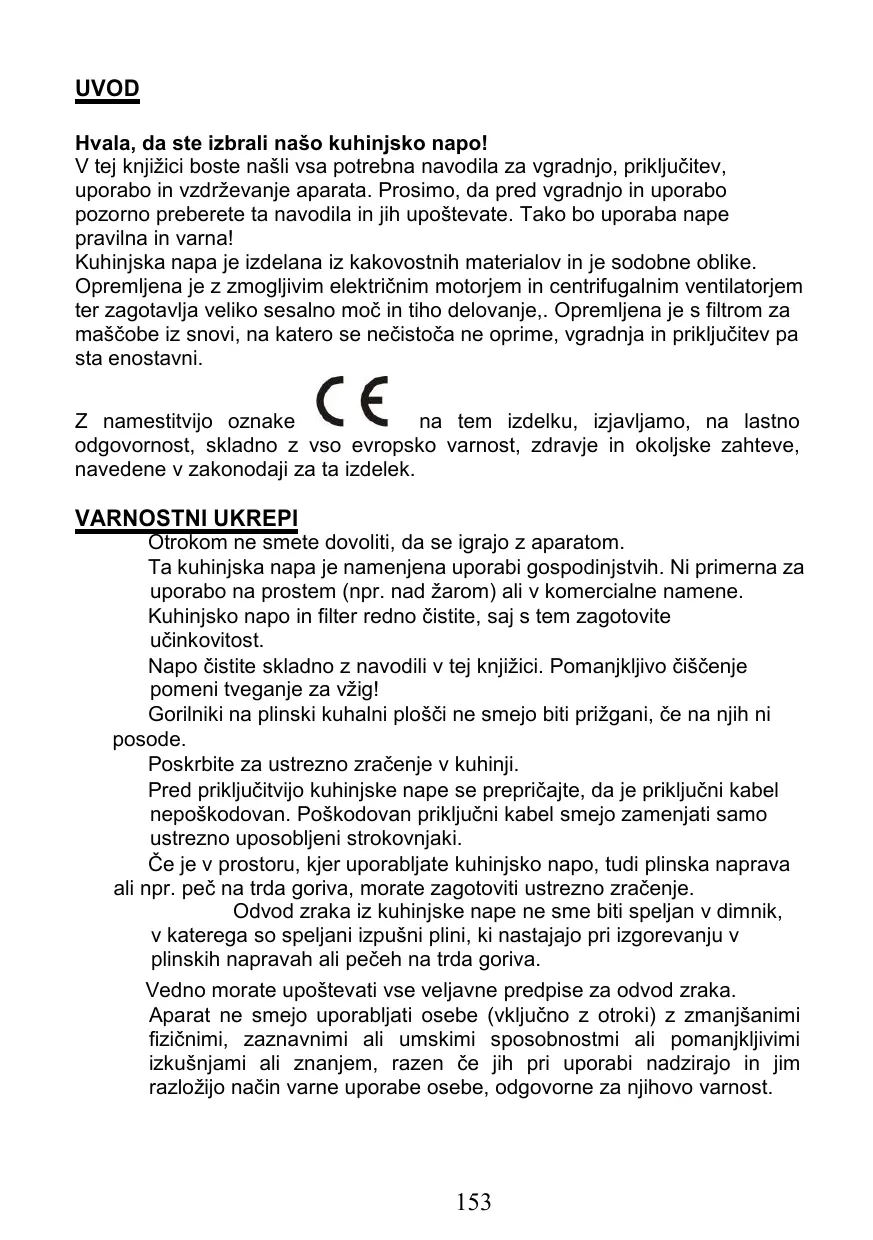

UVOD

Hvala, da ste izbrali našo kuhinjsko napo!

V tej knjižici boste našli vsa potrebna navodila za vgradnjo, priključitev, uporabo in vzdřevanje aparata. Prosimo, da pred vgradnjo in uporabo pozorno preberete ta navodila in jih upoštevate. Tako bo uporaba nape pravilna in varna!

Kuhinjska napa je izdelana iz kakovostnih materialov in je sodobne oblike. Opremljena je zzmogljivim elektrichnim motorjem in centrifugalnim ventilatorjem ter zagotavlja veliko sesalno moč in tiho delovanje., Opremljena je s filtrom za masčobe iz snovi, na katero se nečistoca ne oprime, vgradnja in priključitev pa sta enostavni.

CE

Z namestitvijo oznake

odgovornost, skladno z vso evropsko varnost, zdravje in okoljske zahteve, navedene v zakonodaji za ta izdelek.

VARNOSTNI UKREPI

Otrokom ne smete dovoliti, da se igrajo z aparatom.

Ta kuhinjska napa je namenjena uporabi gospodinjstvih. Ni primerna za uporabo na prostem (npr. nad zarom) ali v komercialne namene.

Kuhinjsko napo in filter redno Čistite, saj tem zagotovite učinkovitost.

Napo Čistite skladno z navodili v tej knjižici. Pomanjkljivo Čiščenje pomeni tveganje za vžig!

Gorilniki na plinski kuhalni plošči ne smejo biti prižgani, Če na njih ni posode.

Poskrbite za ustrezno zračenje v kuhinji.

Pred priključitvijo kuhinjske nape se prepričajte, da je priključni kabel nepoškodovan. Poškodovan priključni kabel smejo zamenjati samo ustrezno uposobljeni strokovnjaki.

Če je v prostoru, kjer uporabljate kuhinjsko napo, tudi plinska naprava ali npr. peč na trda goriva, morate zagotoviti ustrezno zračenje.

Odvod zraka iz kuhinjske nape ne sme biti speljan v dimnik, v katerega so speljani izpušni plini, ki nastajajo pri izgorevanju v plinskih napravah ali pečeh na trda goriva.

Vedno morate upoštevati vse veljavne predpise za odvod zraka.

Aparat ne smejo uporabljati osebe (vklučno z otroki) z zmanjsanimi fizichnimi, zaznavnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami ali znanjem, razen če jih pri uporabi nadzirajo in jim razložijo način varne uporabe osebe, odgovorne za njihovo varnost.

Pazite na otroke in jam ne dovolite, da se igrajo s kuhinjsko napo.

Nikoli ne flambirajte pod kuhinjsko napo.

Ta kuhinjska napa ni primerana za vgradnjo nad kuhalno plošćo z več kot štirimi kuhališći oz. gorilniki.

Tveganje za elektrichi ni udar

Če ste v dvomih, se posvetujte z ustrezno usposobljenim strokovnjakom.

Neuostoivanje the navodil pomeni tveganje za resne poskodbe ali smrt, požar ali elektrčni udar.

Seznam sestavnih delov

Spec.	Slika	Količni a
Ohišje		1
Zgornji del dimnika		1
Spodnji del dimnika		1
Spodnji nosilec dimnika		1
Zgornji nosilec dimnika		1
Nosilec		1
φ8 zidni vložki φ8×φ6 bele barve		9
Vijaki ST4.0×30		9
φ7.2 vijaki ST4.0×8		2

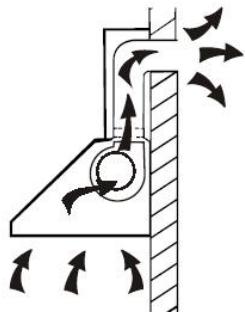

Če obstaja odprtina za odvajanje zraka na prosto, lahko cev za zrak napeljete takto, kot je prikazano spodaj (uporabite cev iz emajla, aluminija, ali gibljivo cev iz negorljive snovi z notranjim premerom 150 mm)

1. Pred priključitevanjem cevi izklopite napo in potegmite vtikač iz vtčnice.

1. Napa bo njbolj učinkovita, Če bo od kuhalne povrsine oddaljena 65~75cm.

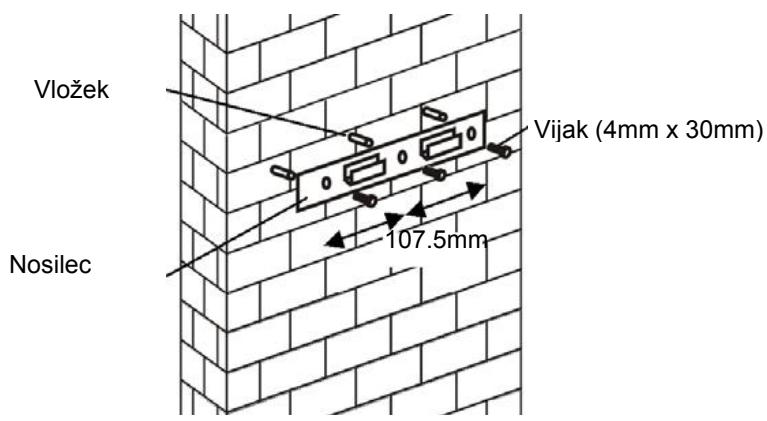

1. Za nosilec izvirtajte 3 luknej s premerom 8 mm. Nosilec pritirdite na zid s prilozenimi vijaki; dobro jih zategnite.

Zamodelznagnjeno plosco

• Pred montažo zvrtajte 2 dodatni luknji s premerom 8 mm, vanju vstavite vložka in uporabite vijaka ustrezne velikosti.

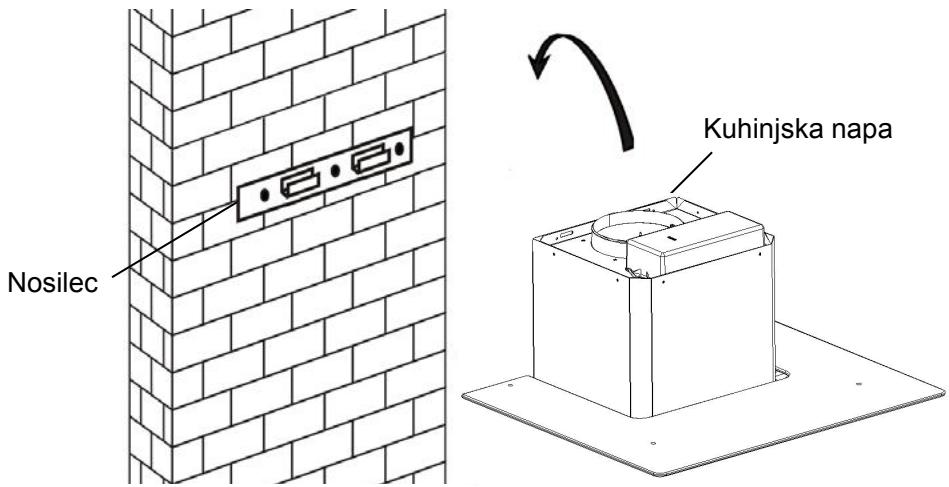

1. Napo obesite na kavlje na nosilcu, ki ste ga pritrdili na zid.

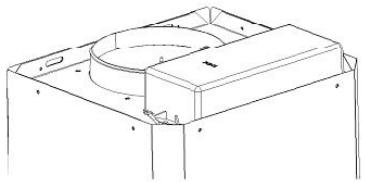

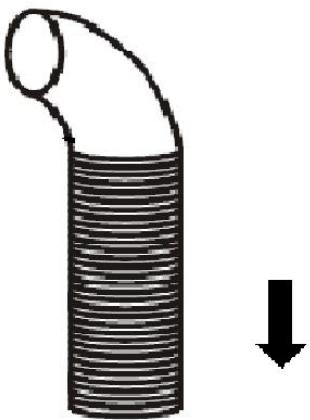

1. Na odprtino za izhod zraka iz nape namestite enosmerni ventil. Nato pa nanj namestite cev za odvod zraka, kot je to prikazano spodaj.

Cev za odvod zraka

Kuhnjska napa

6.

ii. Pritrdite ga s 4 vijaki s podložko. Vijakov ne zategujte preveč, da steklo ne bi počilo.

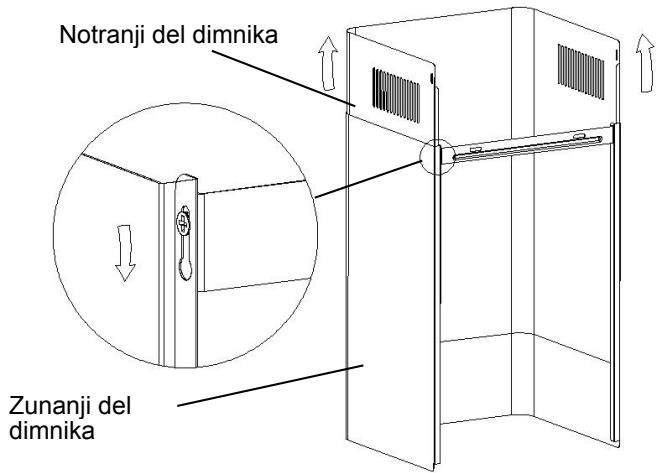

i. Vstavite notranji del dimnika v zunanji del dimnika. Nato potegnite notranji del dimnika navzgor. Prilagodite visino.

ii. Visino dimnika prerlagodite situaciji. Ko je dovolj dolg, ga s pomočjo lukenj namestite na temu namenjene vijake, kot je to prikazano na sliki.

8.

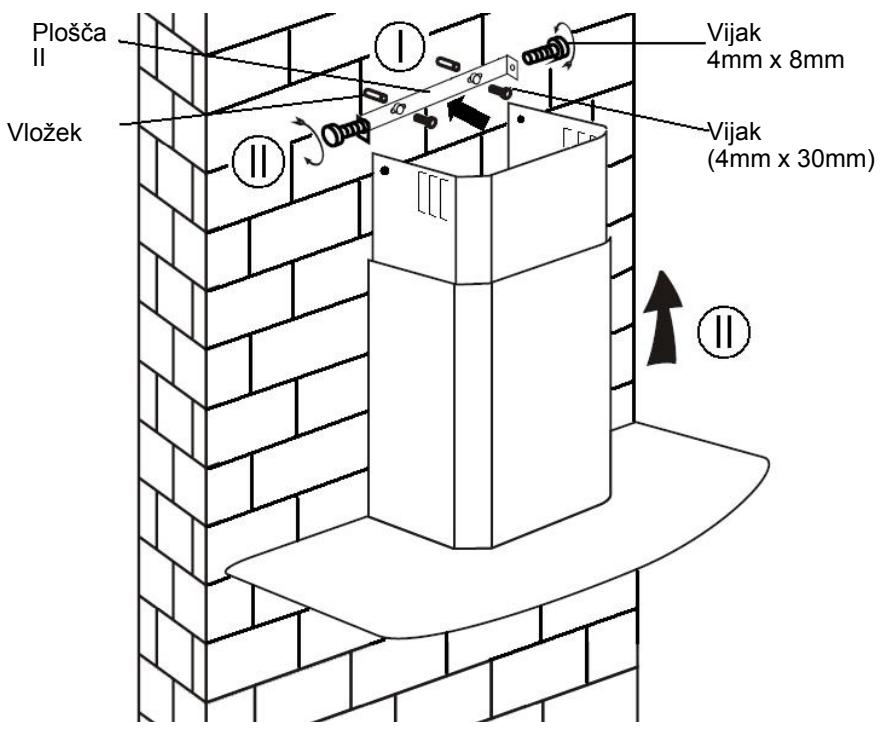

i. Izvrtajte 2 luknji s premerom 8mm za plošćo II. Nato s priloženima vijakoma pritrdite plošćo II na zid in ju zategnite. ii. Namestite sklop dimnika na napo in ga pritrdite z 2 vijakoma.

VGRADNJA (krozenje zraka)

Če nimate možnosti napeljati odvod zraka na prosto, napo instalirate na podoben način kot je to pojasnjeno v prejsnjem poglavju.

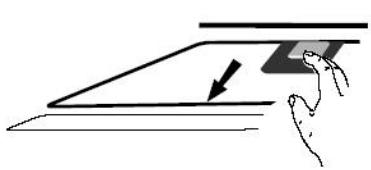

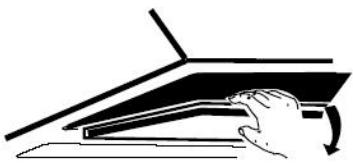

V tem primeru v napo vstavite filter z aktivnim oglem, ki zadrži vonjave. Najprej morate sneti filter za maščobe, nato pa lahko vstavite ogleni filter. Potisnite na zapah in potegnite filter za maščobe navzdol.

Potisnite aktivni ogleni filter v napo in ga zavrtite v desno, v smeri vrtenja urinega kazalca. Postopek ponovite na drugi strani nape.

(PRITRJEVANJE)

OPOMBA:

• Prepričajte se, da je filter varno namescen. V nasprotnem primeru bi se lahko zrahljal, to pa bi lahko bilo nevarno.
  o Če uporabite aktivni ogleni filter, se sesalna moč nekoliko zmanjša.

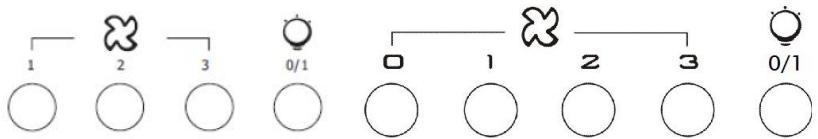

Tipka za počasno hitrost 1

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, ko ne nastaja veliko pare.

Tipka za srednjo hitrost 2

Ta stopnja je idealna izbira pri obicajnem kuhanju.

Tipka za veliko hitrost 3

Če med kuhanjem nastaja veliko dima in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

Tipka za luc

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnio), bo napa delovala z največjo hitrostjo.

Gumb za vklop / izklop

To se uporablja za vklop / izklop ventilatorja.

+ Hitrost plus gumb

Za povečanje hitrosti ventilatorja

Gumb za hitro zmanjšanje

Za zmanjšanje hitrosti ventilatorja.

Gumb za osvetlitev

Digitalni prikaz

Fan prikaz hitrost: "1" za nizko hitrost, "2" za srednje hitrosti, "3" za visoke hitrosti, "4" za funkciojo Booster.

Hitro timer: Press + in - zadržite 1 sekundo, digitalni prikazovalnik utripa in v 5 minutah odšteva, bo po 5 minut motorja in luči izklopiti samodejno in zvok brencala za 1 sekundo.

Funkcija Booster

Ta napa ima funkcijo Booster, ki dodatno pospeši pretok zraka.Vključite jo tak, da med delovanjem s tipko + nastavite hitrostno stopnjo 4. Napa poveča pretok zraka za 5 minut, potem se spet upočasni.

VZDRŽEVANJE

Pred Čiščenjem izklopite napo in potegnite vtikač iz vtičnice.

I. Redno Čišćenje

Napo Čistite z mehko krpo, navlaženo z raztopino detergent za pomivanje posode in mlačne vode. Za Čišcenje nikoli ne uporabljajte jaklenih gobic, jegikh kemičnih snovi ali grobih Čistilnih pripomočkov.

II. Mesečno Čišćenje filtra za mašćobe

ZELO POMEMBNO: Filter morate redno Čistiti enkrat mesečno, da preprećite tveganje za vžig.

V filtru se nabira mašćoba in prah, takao da neposredno vpliva na učinkovitost kuhinjske nape. Če filtra ne Čistite redno, se v njem nabere mašćoba, ki je vnetljiva. Filter Čistite z običajnim detergentom, ki se uporablja v gospodjinstvih.

III. Letna zamenjava aktivnega oglenega filtra

To se nanaša SAMO na nape, ki jih uporabljate v načinu za kroženje zraka in so opremljene z oglmim filtrom (odvod zraka ni speljan na prosto). Ta filter filtrira vonjave in ga morate zamenjati enkrat letno, neglede na to, kako pogosto uporabljate napo.

IV. Zamenjava Žarnice

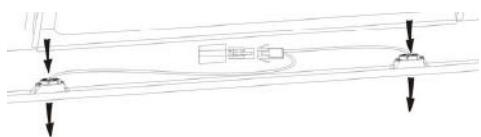

Odvijte vijake, s katerimi je pritrjeno steklo, ter ga odstranite. Ugotovite, kateraŽarnica je pregorela (žarnice so vidne, ko odstranite steklo).

Odklopite Žico za Žarnico in z nape odklopite držalo Žarnice in Žico. Pomembno: Ni mogoče zamenjati samo Žarnico, ampak potrebujete komplet - Žarnico, nosilec in Žico. (lučka LED: G4, MAX 1.5W)

Pritrdite novo Žarnico z nosilcem in Žico takto, kot je bila pritrjena pregorela Žarnica. Nato ponovno priključite Žico.

Ponovno namestite steklo in privijte vijake. Prepričajte se, da ste jih do konca zategnili.

ODPRAVLJANJE NEPRAVILNOST V DELOVANJU

Napaka	Razlog	Rešitev
Luč gori,ventilator pa ne deluje	Ovirano vrtenje lopatieventilatorja	Izklopite napo inPokličite pooblaščeni servis.
	Motor je poškodovan.
Ne dela ne lučne ventilator	Pregorela halogenskažarnica.	Zamenjaježarnico z enakovredno.
	Napaka na priključitvi	Pravilno priključite vtikač v vtičnico.
Hude vibracije	Poškodovanventilator	Izklopite napo inPokličite pooblaščeni servis.
	Motor ventilatorj nidovolj trdno pritrijen	Izklopite napo inPokličite pooblaščeni servis.
	Napa ni pravlno oběsena na nosilec	Snomite napo in se prepričajte, da je nosilec pravlno pritrijen.
Majhma sesalna moč	Razdalja med kuhalnoprošćo in napo je prevelika	Prilagodite razdaljo, ta mora znažat med 65 in 75cm

POMOCUPORABNIKOM

Ce sami ne morete ugotoviti razloga za nepravilnost v delovanju, napo izklopite iz elektricnega omrežja in se obrnite na najblizji pooblašeni servis.

SERIJSKA ŠTEVILKA IZDELKA. Kje jo lahko najdem?

Pomembno je, da ob klicu na pooblašćeni servis navedete tudi produktno kodo in serijsko številko izdelka (16-mestna koda, ki se začne s številko 3), ki je navedena na garancijskem listu ali na tablici s podatki na izdelku. Tako se izognete večkratnemu obisku s strani serviserja in predvsem nepotrebnim stroškom.

ENVIRONMENTAL PROTECTION

Odpadne elektriche naprave ne smete zavreci skupaj z odpadki iz gospodinjstva. Izdelek odepljite na ustrezno zbirno mesto za predelavo elektriche in elektronske opreme.

Izdelek je označen skladno z direktivo evropske Gospodarske zbornice 2012/19/EU o opadni elektrčni in elektronski opremi (WEEE).

S pravilnim načinom odstranjevanja izdelka boste pomagali preprečiti morebitne negativne posledice na okolje in zdravje lijudi, ki bi jih lahko povzročilo nepravlno odstranjevanje aparata.

Simbol na izdelku označuje, da s tem izdelkom ni dovoljeno ravnati kot z običajnimi gospodinskimi opadki. Izdelek opeljite na ustrezno zbirno mesto za predelavo elektrickne in elektronske opreme.

Odstranjevanje mora biti opravljeno skladno z lokalmimi okoljevarstvenimi predpis i odstranjevanju opadkov.

Za podronejse informacije o odstranjevanju in predelavi tega izdelka se obrnite na pristojen mestni organ za odstranjevanje oppadkov, komunalno sluzbo ali trgovino, v kateri ste izdelek kopili.
