NAVODILA ZA UPORABO ATTIX 40-0M PC TYPE 22 NILFISK

1 Pomembni varnostni napotki 2

2 Opis 2.1 Namen uporabe.. 7
2.2 Upravljalno polje.. 7

3 Pred zagonom 3.1 Sestavljanje naprave 8

3.1.1Pribor *vzemite iz embalaze 8
3.1.2 Drzalo sesalne cevi pritrdite na sesalno cev
3.2 Pred zagonom 8
3.3 Nameščanje odlaganje vreco 9
3.4 Nameščanje filtrsko vrečko 10

4 Upravljanje / obratovanje 4.1 Priključki 11

4.1.1 Prikljucitev sesalne cevi 11
4.1.2 Elektrichi priključek 11
4.2 Vklopite napravo 11
4.3 Ocišcenje filtrskega elementa 12
4.4 Preverjanje kontrole volumskega toka 12
4.5 Akustični opozorilni signal 12

5 Področja uporabe in 5.1 Tehnike dela 13
metode dela 5.1.1 Sesanje suhih snovi 13
5.1.2 Sesanje tekočin 13

6 Po delu 6.1 Izključitev in hranjenje sesalca 14
7 Vzdrrzevanje 7.1 NaCrvt vzdrrzevanja 15
7.2 Vzdrzevalna dela 15
7.2.1 Izpraznjevanje posode za umazanijo 15
7.2.2 Zamenjava odlaganje vreco 16

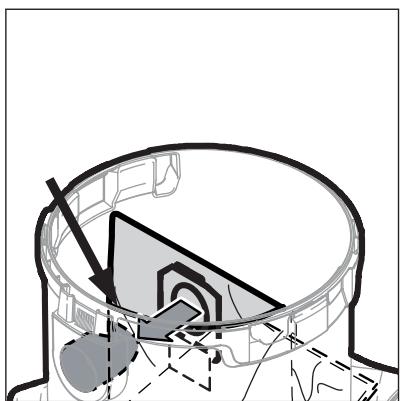

7.2.3 Zamenjava filtrsko vrečko 17

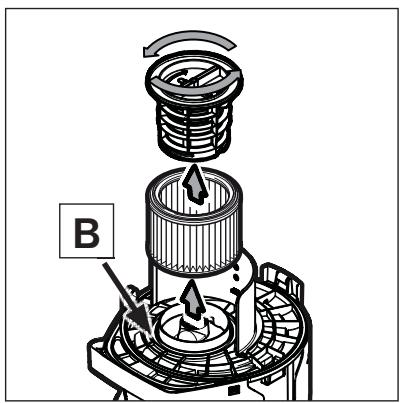

7.2.4Zamenjavafiltrskega elementa 18

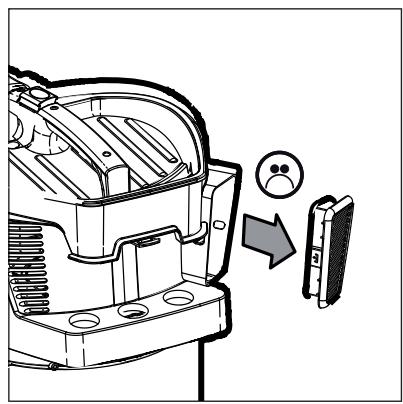

7.2.5 Spreminanje filtra za dovod zraka v motor 19

8 Odpravljanje motenj 20

9 Ostalo 9.1 Odlaganje stroja za recikliranje 21
9.2 Garancija 21
9.3 Preizkusi 21
9.4 Izjava ES o skladnosti 21
9.5 Tehnicni podatki 22
9.6 Pribor 22

1 Pomembni varnostni napotki

Oznaka napotkov

Preden poženetepnapravo, obvezno preberite ta dokument in ga imejte pripravljenega na dosegu roke.

NEVARNOST

Nevarnost, ki reposredno vodi do težkih in nepopravljivih poskodb ali do smrti.

OPOZORILO

Nevarnost, ki lahko povzroci tezke poskodbe ali smrt.

POZOR

Nevarnost, ki Iahko povzroci lazej poškodbe ali materialno škodo.

• Napravo smejo uporabljati samo osebe, ki so poucene o njenem delovanju in ki imajo izrecno narocilo za njeno uporabo
• Naprava se sme uporabljati samo pod nadzorstvom
• Otroci ne smejo uporabljati naprave
• Duševno ali telesno prizadetih oseb, ne smejo uporabljati napravo

Osebe, ki delajo s sesalcem, je pred začetkom dela potrebno informirati o

• ravnanju in uporabi sesalca
• nevarnostih, ki nastajajo pri sesanju materiala

• o varnem odstranjevanju posesanega materiala

• Opustiti se mora vsak način dela, ki lahko ogroža varnost.

• Nikoli ne sesajte brez filtra.

• V naslednjih situacijah se mora izkljuciti naprava in izvleci vtic:

• pred cischcenjem in vzdrrzevalnimi deli
  predmenjavo delov
  pred predelavo naprave

• ēnastane pena ali Če prične izhajati tekočina

Uporaba stroja se ureja z veljavnimi nacionalnimi določili in predpisi.

Poleg navodila za uporabo in veljavnih dolocb za preprecevanje nesreč, ki so obvezujuće v deželi, v kateri se stroj uporablja, je potrebno upoštevatiti priznana strokovno tehnčna pravila za varno in strokovno delo.

Namen uporabe naprave

Od leta 1997 obstaja nova razporeditev zdravju nevarnih vrst prahu in njim pripadajocih odsesovalnih naprav. Razporeditev je urejena v IEC 60335-2-69 (po vsem svetu) in v EN 60335-2-69 (po vsej Evropi).

Razred prahu M (srednji). V ta razred prahu spada prah z OEL vrednostmi ^1) ≥ 0,1mg / m ter leseni prah. Sesalniki za ta razred prahu se preverjajo kot celotna

naprava. Maksimalna stopnja prepusčanja znaša 0,1%, odstranjevanje se mora opraviti takо, da ne nastane veliko prahu.

Naprave, ki jih je mogoce uporabljati v območju 22, so označeni kot sesalniki vrste 22.

• S temi napravami je mogoće podirati prah razreda L, M ali H.

• Območje 22 predstavlja okolja, kjer je vnetljiv prah prisoten le kratek Čas (npr. manj kot 10 ur na leto).

• Naprave vrste 22 je mogoče uporabljati kot izločevalnike prahu.

Vsi varnostni sesalniki morajo biti opremljeni s pripravo za preverjanje količine pretoka in morajo zagotavlji at minimalno hitrost zraka, ki znaša V_ = 20 m/sek.

S sesalnikom ATTIX 40-0M PC TYPE 22 je mogoce pobirati:

• nevnetljive tekocine (plamenišće pri 55^ ali visji temperaturi)
• Zaganje in zdravju skodljiv prah, vkliquncno s prahom, kateregaj只不过 vrednost zaPoklicno izpostavljenost je ≥ 0.1mg / m^3
  vnetljiv suh prah v območju 22

Naprava se sme rabiti samo za odsesavanje, ko je ugotovljeno da ni mogoče vsesati nobene učinkovite vire vnetljivosti.

Prevodne odsesalne obrate, n. pr. odsesalnePokrove na strojih in prevodne dele strojev za obdelavo, n. pr. naprave zašcitnega razreda II, kateri niso ozemljeni skozi napravo, je treba zasebno ozemljiti zaradi izogibanja elektrostaticnem poljenju.

Ko je absorpcija ali ekstrakcijo gorgljivega prahu v coni 22, prahu posoda kadar je to potrebno, ampak bo vedno izprazniti po vsaki uporabi.

Z rednim cischenjem poskrbite, da se na napravi ne bo nabiral prah.

Naprava se lahko uporablja le,Če vse filtrne in filtrne zraka za hlajenje motorja namesčen in ni poškodovana.

Naprava ni namenjena odsesavanju pri obratujočih strojih kateri lahko proizvajajo vire vnetljivosti.

Če se izrabljeni oz. odhodni zrak sesalca vrača nazaj v prostor (tukaj upostevajte pri vas veljavne državne predpise), mora biti v prostoru pri odstranjevanju prahu na razpolago zadostna mera zraka za zamenjavo.

Naprava je primerna za profesionalno uporabo, npr. v

• hotelih, šolah, bolnicah, tovarnah. trgovinah, uradih, za izdajanje v na-jem

Vsaka uporaba, ki presega ta namen, velja kot neskladna z namembnostjo stroja. Proizvajalec ne prevzema odgovornosti za škodo, ki na ta način lahko nastane.

K uporabi, ki je skladna z namembnostjo, spada tudi upoštevanje navodil za uporabo, vzdřevanje in oskrbovanje, ki jih je predpisal proizvajalec.

Transport

1. Pred transportom dobro zaprite vse zapahe, ki se nahajajo na posodi za umazanijo.
2. Naprave ne nagibajte ali prekucnite, v kolikor se v posodi za umazanijo nahaja tekocina.
3. Naprave ne dvigajte s kavljem zerjava.

Skladischenje

1. Stroj odložite na suhem mestu, zašcitem pred zmrzovanjem.

Kabel za podaljsevanje

Vzdrževanje, Čišćenje in popravilo

1. Priporoča se, da se sesalec priključi preko zašcitnega stikala za zašci-to pred okvarnim tokom.
2. Cas postranski zasluzek ki gre gor flammable prah v trak 22, razseznost serijsko blago, sklasljanje ter prerilagojevalec morati ne obstati ze rabljen.
3. Namestite dovajanja toka deli (vticnice, prikljucki in spojke) in podaljsek, tak da lahko razvije varnostni razred.

4. Vtikac in spojnice za elektricno omrežje ter kabli za podaljšek morajo biti nepropustni za vodo.

5. Kod kabel za podaljsanje smete uporabiti samo kabel, ki odgovarja specifikacijam proizvajalca ali kvalitetnejsi.

6. Pri uporabi podaljka je potrebno paziti na majmanjsi presek napeljave:

Dolžina kabla	Presek
	< 16 A	< 25 A
do 20 m	1,5 mm²	2,5 mm²
20 do 50 m	2,5 mm²	4,0 mm²

Pri sledecih delih pazite na to, da se ne bo po nepotrebnem dvigoval prah. Nosite P2 masko za zašcito dihanja.

Izvajaje samo tista vzdhrzevalna dela, ki so opisana v navodilu za uporabo.

Pred ciscenjem in vzdrrzevanjem je naeloma potrebno izvleci elektrichi vtic.

Med vzdřevanjem in cisčenjem je potrebno s sesalcem ravnati tak, da ni v nevarnosti niti vzdřevalno osebje niti niso ogrožene ostale osebe. Na kraju vzdřevanja

1. uporabljaje napravo za filtrirano prisilno odvajanje zraka
2. nosite zašcitno obleko
3. Čistite sam kraj vzdřevanja tak, da v okolico ne zaidejo nikakrsne nevarne snovi

Preden se sesalec odstrani s področja, ki je okuzeno z nevarnimi snovmi,

1. posesajte zunanje dele sesalca, nato pa ga na cisto obrišite ali nepropustno zapakirajte
2. pri tem preprecite razprsevanje zbranega nevarnega prahu

Pri vzdrrzevalnih delih in popravilih se morajo vsi umazani deli, ki se ne dajo dovolj dobro očistiti,

1. zapakirati v nepropustne vrece
2. odstraniti soglasno s predpisi, ki veljajo za odstranjevanje taksnih odpadkov

Najmanj enkrat letno mora servisna sluzba podjetja Nilfisk-Alto ali pa strokovjak tega podrocja opraviti tehnicno kontrlo v zvezi s prahom, kot nth. preverjanje poškodbe filtra, propustnost zraka pri sesalcu ter delovanje kontrolnih naprav in opreme.

Viri nevarnosti

Elektrika

NEVARNOST

Deli pod napetostjo v zgornjem delu sesalnika. Kontakt z deli pod napetostjo povzroči težke ali smrtonosne poškodbe. 1. Nikoli ne škropite zgornji del sesalnika z vodo.

NEVARNOST

Elektrčni udar zaradi pomanjkljivega elektrčnega kabla. Dotik poškodovanega elektrčnega priključnega kabla lahko povzroči težke ali smrtne poškodbe. 1. Ne poškodujte omrežnega priključnega voda (npr. ne vozite po njem, ne natezajte in ne stiskajte ga). 2. Redno preverjale poškodbe kabla za omrežni priključek kot npr. nastajanje razpok ali pojavé staranja. 3. Preden nadalujete z uporabo naprave, mora Nilfisk-Alto servisna sluzba ali strokovni elektrčar zamenjatiPokvarjeni elektrčni kabel.

!	POZOR
	Poškodbe zaradi napačne omrežne napetosti. Naprava se lahko poškoduje, če se priključi na napačno omrežno napetost.1. Prepričajte se, da sta omrežna napetost in napetost aparata, navedena na napisni plošćici, enaki.

Sesanje tekočin

!	POZOR
	Sesanje tekocin.
	Gorljive tekocine se ne smejo sesati.
	1. Pred sesanjem tekocin se mora filtrska vrečka/vrečka za od-padke načelno odstraniti, preveriti se mora funkcjja plovca oz.omejevala za višino vode.
	2. Priporoča se uporaba posebnega filtrskega elementa ali filtrske-ga sita.
	3. Če se pojav peşa, takoj končajte z delom in izpraznite posodo.

Nevarne snovi

OPOZORILO

Nevarne snovi. Vsesavanje nevarnih snovi lahko povzroči težke ali smrtonosne poškodbe. 1. Sesati ne smete sledečih materialov: - vroči materiali (tleče cigarete, vroči pepel itd.) - gorljive, eksplozivne, agresivne tek ocine (npr. bencin, topi-la, kisline, lugi, itd.) - zmese vnetljivih prahov s tek ocinam - ekspozivno nevarne, ali pa njim ustrezne,snovi v smislu 1. Člena Zakona o eksplozivih - vnetljivi prah z ekstremno nizko minimalno energia vžiga ME < 1 mJ (spožovati se morajo dodatni nacionalni pred-pisi) - Visoko reaktiviven prah ali prah z veliko afiniteto do kisika

!	OPOZORILO
	Za prah, kot je titanov ali magnezijev, veljajo dodatne zahteve. Posvetujte se s svojimi nacionalnimi delovnimi oblastmi ali s proizvajalcem vakuumskega sesalnika.

Nadomestni deli in pribor


POZOR

Nadomestni deli in pribor. 1. Uporabite jih za sesanje in sesanju vnetljiv prah v območju 22 samo pribor, ki ga je odobril proizvajalec za 22-tip na- prave. Uporaba drugih dodatkov lahko povzroči nevarnost eksplozije. Uporabljajte samo nadomestne dele in pribor, ki jih proizvaja Nilfisk-Alto. 2. Uporabljajte samo krtače, ki so bile dobavljene skupaj s se- salcem ali pa tiste, ki so določene in predpisane v navodilu za uporabo.

Vstavljanje izmenljive vrečke

OPOZORILO

Pri stroju tipa 22 mora biti vedno vzpostavljena ozemljitvena povezava med glavo in posodo, da ne nastaja stacični naboj. Ozemljitveno povezavo zagotavlja medeninasta sponka na glavi stroja, ki se dotika vstopega nastavka na posodi. Ko vstavljate izmenljivo vrečko, se prepričajte, da je nameščena takо, da ne ovira protistatične sponke.

Izpraznjevanje posode za umazanijo

POZOR

Vsesani material je nevaren za okolje. Vsesani material lahko predstavlja nevarnost za okolje. 1. Posesano snov odstranite v skladu z zakonskimi dolocili.

2 Opis

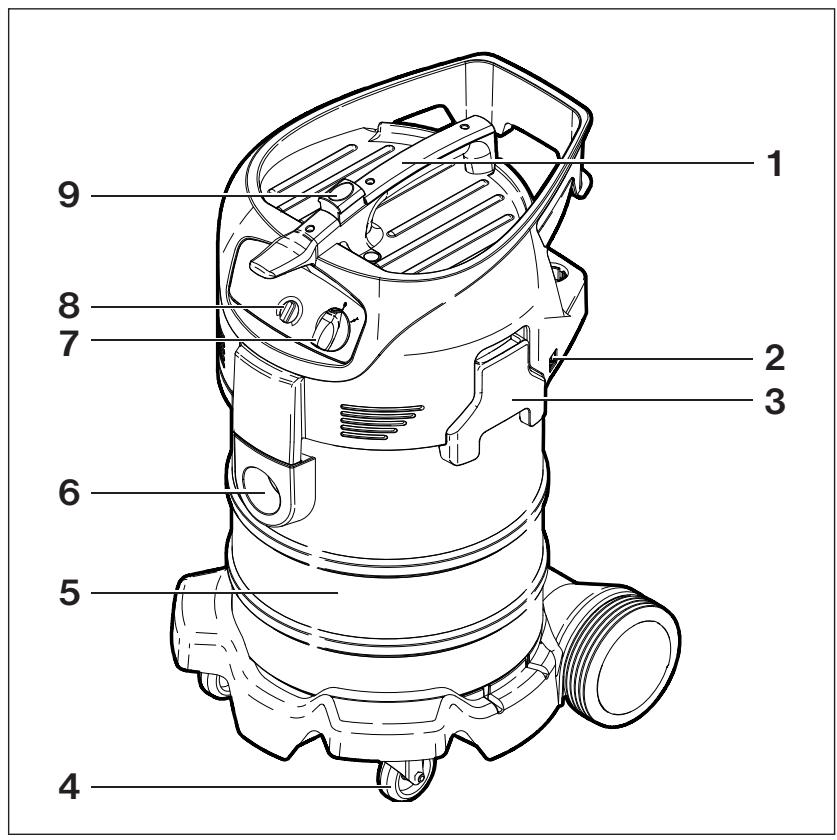

2.1 Namen uporabe

1 Ročaj z vodilom za navijanje priključega voda
2 Pritrjevalna točka za držalo sesalne cevi
3 Zapiralna sponka
4 Krmilni valjcek
5 Posoda za umazanijo
6 Vstopni fitting
7 Stikalo naprave
8 Pripomoček za nastavljanje premera cevi
9 Stikalni gumb za cisćenje filtra

Vrsta prahu	Filtrska vrečka / Vrečka za odstranjevanje/ Filtrski element
• Vrste prahu, ki ne povzročajo raka z OEL vrednostmi ≥ 0,1 mg/m3(upošte-vajte dodatna nacionalna dolocila) • Eksplozivni prah, eksplozijski razred St1,St2,St3 v coni 22 • Lesni prah		Vrečka za odstranjeva-nje (5 kosov) naročn. št. 302000804
• Vrste prahu, ki ne povzročajo raka z OEL vrednostmi ≥ 0,1 mg/m3(upošte-vajte dodatna nacionalna dolocila) • Eksplozivni prah, eksplozijski razred St1,St2,St3 v coni 22 • Lesni prah		Filtrska vrečka (5 kosov) naročn. št. 302004004
• Vrste prahu, ki ne povzročajo raka z OEL vrednostmi ≥ 0,1 mg/m3(upošte-vajte dodatna nacionalna dolocila) • Eksplozivni prah, eksplozijski razred St1,St2,St3 v coni 22 • Lesni prah		Filtrski element “M” naročn. št. 302000490
Zone 22√ • Vrste prahu, ki ne povzročajo raka z OEL vrednostmi ≥ 0,1 mg/m3(upošte-vajte dodatna nacionalna dolocila) • Eksplozivni prah, eksplozijski razred St1,St2,St3 v coni 22 • Lesni prah		Filter za dovod zraka k motorju “TYPE 22” naročn. št. 107400453

Pred sesanjem/odsesavanjem prahu z OEL vrednostmi:

1. Preverite, ali obstajajo vsi filtri in ali so pravilno namesceni.
2. Ne obratovati sesalnika s poskodovanimi ali mankindajocimi antistaticnimi sponami, nevarmost eksplozije skozi stacično pražnjenje v atmosferi ki lahko povzroča eksplozijo.
3. Premer cevi in nastavitev premera cevi se morata ujemati.
4. Pri tekočem motorju zadržujte sesalno cev. V primeru, da pade hitrost vraka v sesalni cevi pod 20 m/sek., se iz varnostnih razlogov zašiši akustčni opozorilni signal.

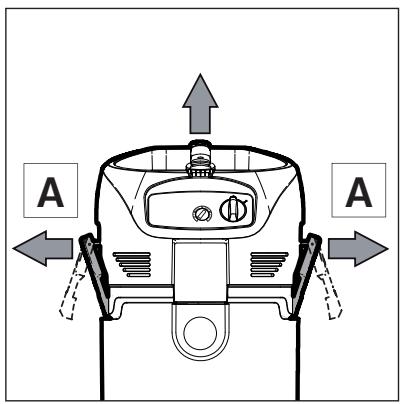

3.3 Namescheckje odlaganje vreco

1. Vložite fiksirno zavoro v oba kr-milna valjčka.
2. Odpritzaporne sponke (A) in smemite zgornji del sesalnika.

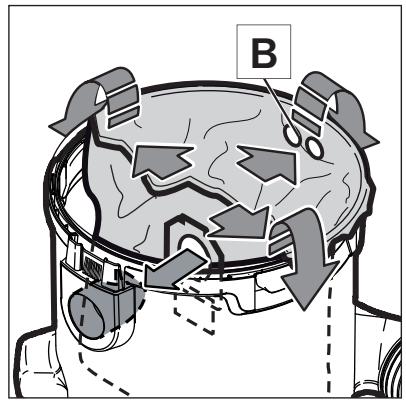

1. Novo vrečo za odlaganje vložite v posodo za umazanijo.

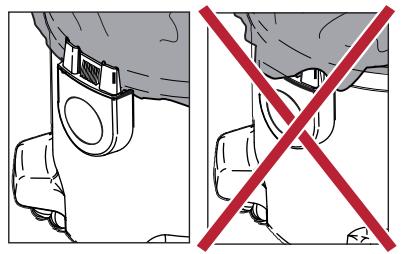

2. Pazite na to, da se odprtine za zračenje (B) vreće za odlaganje nahajajo v notranjosti posode za umazanijo.
3. Objemko filtrske vrečke močno potisnite na vstopni fitting.
4. Zgornji rob vreče za odlaganje nataknite preko roba posode za umazanijo.

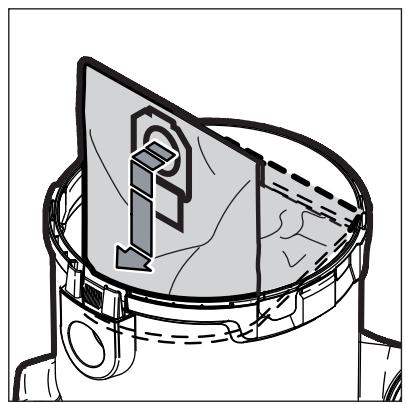

3.4 Nameschecke filtrsko vrečko

1. Vložite fiksirno zavoro v oba kr-milna valjčka.

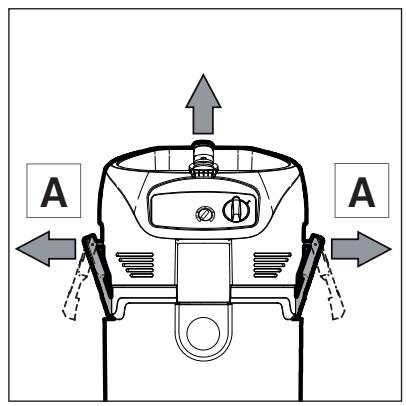

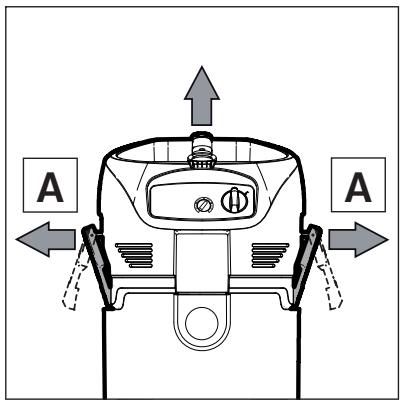

2. Odprite zaporne sponke (A) in smemite zgornji del sesalnika.

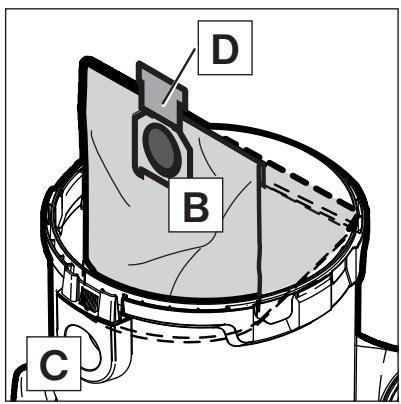

1. Filtrsko vrečko vložite v posod za umazanijo.

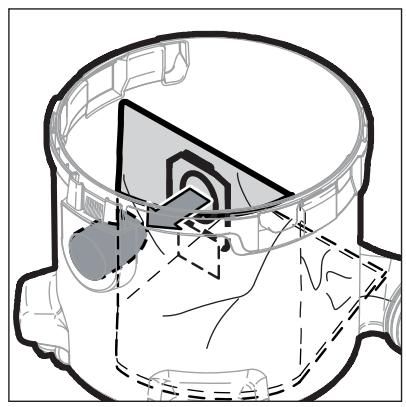

1. Objemko filtrske vrečke močno potisnite na vstopni fitting.

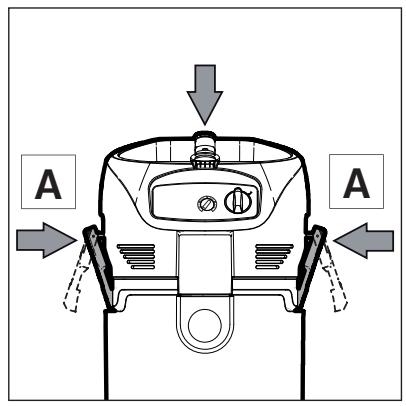

1. Namestite zgornji del sesalnika.

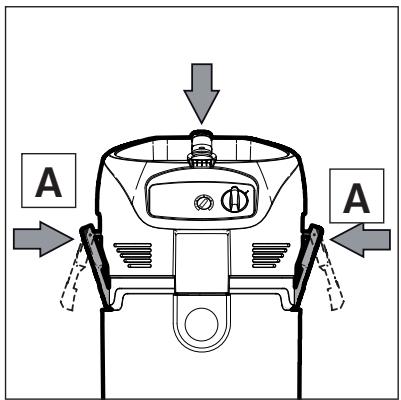

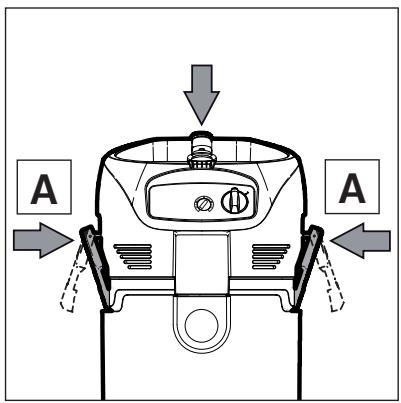

2. Zaprite zaporne sponke (A). Pazite na pravilno lego zapornih sponk.

4 Upravljanje / obratovanje

4.1 Prikljücki

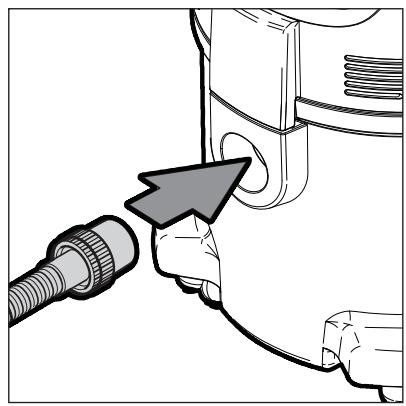

4.1.1 Prikljucitev sesalne cevi

4.1.2 Elektrichi priključek

Na tipski nalepki zapisana napetost obratovanja se mora ujemati z napetostjo omreža.

4.2 Vklopite napravo

Premer cevi in pripomoček za nastavljanje premera cevi se morata skladati:

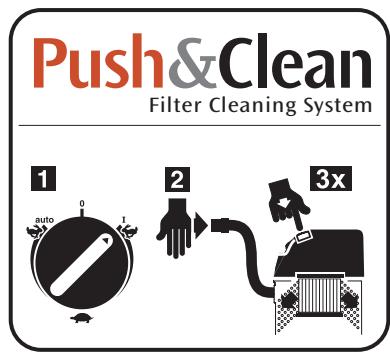

4.3 Očišćenje filtrskega elementa

Samo pri sesanju brez filtrske vrečke in brez vložene filtrske krpe.

Ko moč sesanja popušča:

1. Stikalo preklopite v položaj "l" (maksimalna sesalna moč).

2. Z dlanjo zaprite odprtino šob ali sesalne cevi.

3. Trikrat pritisnite stikalni gumb za očišćenje filtra. Lamele filtrske-ga elementa se z zračnim tokom, ki pri tem nastaja, očistijo nanesenega prahu.

4.4 Preverjanje kontrole volumskega toka

Pred sesanjem prahu z OEL vrednostmi (OEL - Maksimalna koncentraciona delovnem mestu):

1. Preverite, Če so vstavljeni vsi fil-tri in Če so pravilno vloženi.
2. Pri delujočem motorju z roko

zamašite sesalno cev, po pri-blžno 1 sekundi se zašiši akusticni opozorilni signal.

4.5 Akusticni opozorilni signal

V primeru, da pade hitrost zraka v sesalni cevi pod 20m / s se iz varnostnih razlogov zaši akustic

ni opozorilni signal; glej poglavje "Odpravljanje motenj".

5 Področja uporabe in metode dela

5.1 Tehnike dela

Dopolnilni pribor, sesalne šobe in sesalne cevi lahko, Če so pravilno na-meščeni, povečajo Čistilni učinek in skrajšajo postopek cisćenja.

Učinkovito Čišćenje se doseže z upoštevanjem nikaterih smernic, ki so kombinirane z vašimi lastnimi izkusnjami na posebnih podroćjih.

Tukaj boste našli nekaj načelnih napotkov.

5.1.1 Sesanje suhih snovi

Pred sesanjem suhih snovi z OEL vrednostmi se mora v posodo za umazanijo vedno vložiti varnostna filtrska vrečka. Naročniška št. - glej poglavje „Pribor".

Pred sesanjem suhih snovi nj bi bila v posodo vedno vložena vrečka za odpadke (naročniška št. glej poglavje „Pribor“). Posesani material se lahko potem enostavno in higiensko odstrani.

Po sesanju tekočin je filtrski element VLCažen. VLCažen filtrski element se laže sesede, Če se sesajo suhe snovi. Zaradi tega se raj filtrski element pred suhim sesanjem izpere in posuši ali pa se raj nadomesti suhim.

5.1.2 Sesanje tekocin

PREVIDNOST!

Pred sesanjem tekočin vedno odstranite filtrirno vrečko/izmenljivo vrečko.
Ne velja za stroje XC.

Priporoça se uporabaPOSEbnegafiltrskega elementa ali filtrskega sita. Ce se pojavi pena,takoj koncaje z delom in izpraznite posodo.

Za zmanjševanje nastajanja pene uporablijaje sredstvo za preprečevanje penjenja Schaumkiller Nilfisk-Alto Foam Stop (naročniška št. - glej poglavje „Pribor").

6 Po delu

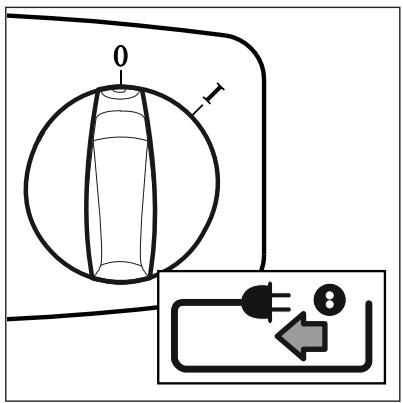

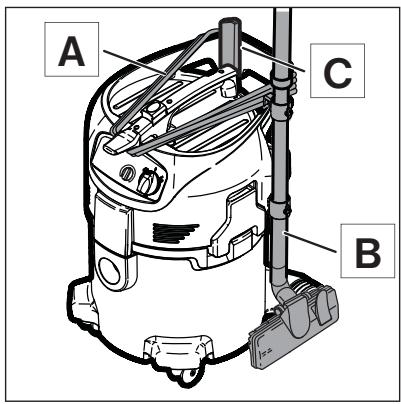

6.1 Izključitev in hranjenje sesalca

1. Po sesanju zdravju kodljivega prahu je potrebno zunanjost sesalca posesati.
2. Napravo izkljucite in izvlecite omrežni vtic iz vticnice.
3. Prikljuci vod navijte na ročaj (A). Z navijanjem pričnite na ohisju, ne na koncu z vticem, da se prikJuci vod ne bo vrtel.
4. Izpraznite posodo za umazani-jo, očistite sesalnik.
5. Po sesanju tekocin: Zgornji del sesalnika odstavite loceno, da se bo filtrski element lahko posusil.
6. Sesalno cev s talno šobo (B) obesite v držala in posjavite pribor (C).
7. Sesalec postavite v suh prostor, ki je zašciten proti nepo-blašćeni uporabi.

7 Vzdrževanje

		po delu	po potrebi
7.2.1	lzpraznjevanje posode za umazanijo	●
7.2.2	Zamenjava odlaganje vrečo		●
7.2.3	Zamenjava filtrsko vrečko		●
7.2.4	Zamenjava filtrskega elementa		●

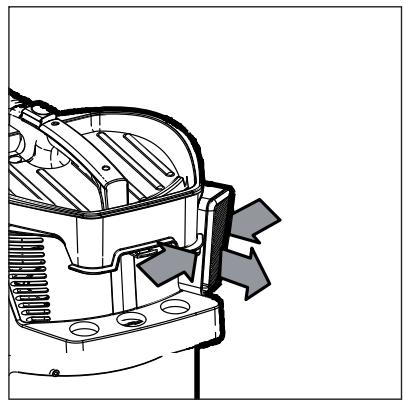

7.2.5	Spreminjanje filtra za dovod zraka v motor		●

7.2 Vzdřevalna dela

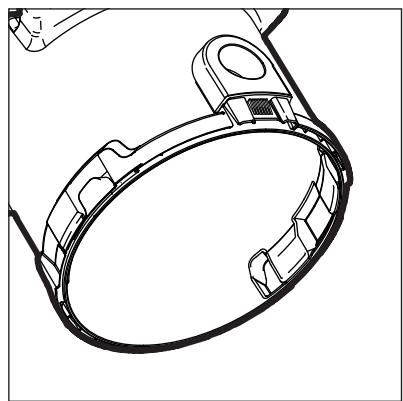

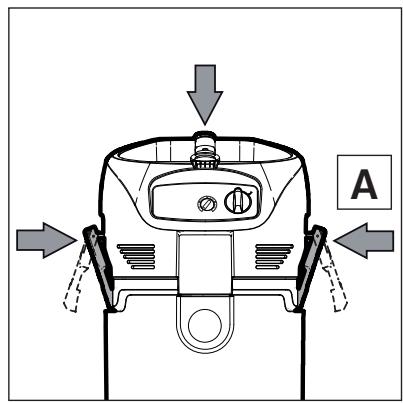

7.2.1 Izpraznjevanje posode za umazanijo

Praznjenje po sesanju tekocin: odstra nite vmesni obroč, ker je tesnenje zagotovljeno le ob obratovanju sesalca. Po opravljenem praznjenju: očistite rob posode in tesnila v vmesnem obroču kakor tudi zgornji del sesalca, preden ga ponovno sestavite in zaprete.

V kolikor je tesnilo ali utor umazan ali poskodovan, se s tem zmanjsa zmogljivost sesanja.

Preden sesalno cev zopet prikljucite: očistite vstopni fitting in objemko cevi.

1. Napravo izkljucite in izvlecite omrežni vtic iz vticnice.

2. Odprite zaporne sponke (A) in smemite zgornji del sesalnika.

3. Posesano streeso ven.

4. Posesano odstranimo skladno z zakonskimi predpisi.

5. Namestite zgornji del sesalnika.

6. Zaprite zaporne sponke (A).
   Pazite na pravilno lego zapornih sponk.

Odstranjevanje vreče za odlaganje:

1. Vreco za odlaganje zaprite z vrvico (B).
2. Objemko vreče za odlaganje previdno izvlecite z vstopnega fitinga (C).
3. Objemko vreme za odlaganje zaprite zzasunom (D).
4. Vrečo za odlaganje odložite v skladu z zakonskimi dolovi.

1. Očistite posedo za umazanijo.
2. Novo vrečo za odlaganje vložite v posodo za umazanijo.
3. Pazite na to, da se odprtine za zračenje (E) vreće za odlaganje nahajajo v notranjosti posode za umazanijo.
4. Objemko filtrske vrečke močno potisnite na vstopni fitting.
5. Zgornji rob vreče za odlaganje nataknite preko roba posode za umazanijo.
6. Namestite zgornji del sesalnika.
   13.Zaprite zaporne sponke (A). Pazite na pravilno lego zapornih sponk.

7.2.3 Zamenjava filtrsko vrečko

Pri sledecih delih pazite na to, da se ne bo po nepotrebnem dvigoval prah. Nosite P2 masko za zašcit dihanja.

Nikoli ne sesajte brez filtra!

1. Napravo izkljucite in izvlecite omrežni vtic iz vticnice.
2. Odprite zaporne sponke (A) in smemite zgornji del sesalnika.

Odstranjevanje filtrske vrečke:

1. Objemko filtrske vrečke (B) previdno izvlecite z vstopnega fitinga (C).
2. Objemko filtrske vrečke zaprite zzasunom (D).
3. Filtrsko vrečko odložite v skladu z zakonskimi dolocili.

Vstavljanje filtrske vrečke:

1. Očistite posedo za umazanijo.
2. Filtrsko vrečko (B) vložite v posodo za umazanijo.

3. Objemko filtrske vrečke močno potisnite na vstopni fitting.

4. Namestite zgornji del sesalnika.
   10.Zaprite zaporne sponke (A). Pazite na pravilno lego zapornih sponk.

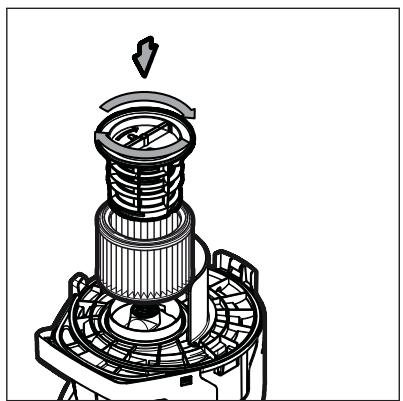

7.2.4 Zamenjava filtrskega elementa

Pri sledecih delih pazite na to, da se ne bo po nepotrebnem dvigoval prah. Nosite P2 masko za zašcito dihanja.

Nikoli ne sesajte brez filtra!

1. Napravo izkljucite in izvlecite omrežni vtic iz vticnice.
2. Odprite zaporne sponke (A) in smemite zgornji del sesalnika.

Odstranjevanje filtrskega elementa:

1. Napenjalno plošćo filtra zavrtite v smeri, nasprotni smeri urine-ga kazalca in jo snemite.
2. Previdno odstranite filtrski element.
3. Očistite tesnilo filtra (B), ga preverite glede poškodb, po potrebì ga zamenjaje.
4. Rabljeni filtrski element odložite v skladu z zakonskimi dolocili.

Vstavljanje filtrskega elementa:

1. Vstavite novi filtrski element.

2. Vstavite napenjalno plošco filtra in jo z vrtenjem v smeri urinega kazalca trdno zapahnite.

3. Namestite zgornji del sesalnika.
   10.Zaprite zaporne sponke (A). Pazite na pravilno lego zapornih sponk.

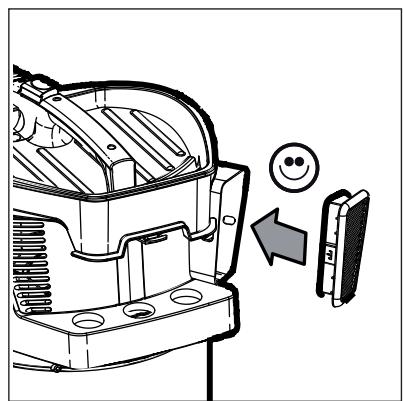

7.2.5 Spreminjanje filtra za dovod zraka v motor

Pri sledecih delih pazite na to, da se ne bo po nepotrebnem dvigoval prah. Nosite P2 masko za zašcit dihanja.

Nikoli ne sesajte brez filtra!

1. Sneti kaseto filtra.
2. Rabljeni filtrski materijal odstraniti v skladu z dolocili.
3. Montirati novi filtrski materijal in ga učvrstiti z okvirom.

8 Odpravljanje motenj

Motnja	Vzrok	Odpravljanje motenj
‡ Motor ne teče	> Varovalka prikrljučne vtičnice se je vklopila.	• Vklopite varovalko.
	> Zaščita preobrenitve se je aktivirala.	• Izklopite sesalec ter počakajte približno 5 minut, da se ohladi. Če se sesalec potem še vedno ne vklopi, pošćite servisno služ-bo podjetja Nilfisk-Alto.
	> MotorPokvarjen.	• Nilfisk-Alto servis njizvede zamenjavo motorja.
‡ Zmanjišana moč sesanja	> Premer cevi se ne sklada s po-ložajem stikala.	• Položaj stikala uskladite s preme-rom cevi.
	> Sesalna cev/šoba je zamašena.	• Očistite sesalno cev/šobo.
	> Posoda, odlagalna vrečka ali filtrska vrečka polna.	• glej odstavek “Praznjenje posode" ali "menjava odlagalne vrečke, filtrske vrečke".
	> Filtrski element je umazan.	• Glej poglavje „Očišćenje filtrske-ga elementa“ oz. „Zamenjava filtrskega elementa".
	> Tesnilo med posodo in zgornjim delom sesalnika je Pokvarjena ali manjka	• Menjava tesnila
	> Očišćevalni mehanizemPokvarjen	• Obvestite Nilfisk-Alto servis.
‡ Pri mokrem sesanju ni moči sesanja	> Posoda za umazanijo je polna.	• Izklopite napravo. Izpraznite po-sodo za umazanijo.
‡ Nihanja v napetosti	> Previsoka impedanca oskrbe znapetostjo.	• Napravo priključite na drugovi tvičnico, ki leži blije varnostni omarici. Ne pričakujejo se napetostna nihanja nad 7%, Če impedanca na napajalni točki znaša ≤ 0.15 Ω.

9 Ostalo

9.1 Odlaganje stroja za recikliranje

1. Izrabljeno napravo takoj naredite neuporabno.
2. Izvlecite elektricni vtic in prekinite priključni vod.
3. Elektricnih naprav ne vrzite v hišne smeti!

Prema Europskoj smjernici 2002/96/EG o starim elektrichnim i elektronickim uredajima, istrošeni elektrichni uredaji moraju se odvojeno sakupljati i odvesti na reciklazu u skladu s ekoloskim normama.

9.2 Garancija

Za garancijo in jamstvo veljajo naši splošni poslovni pogoji.

Pridržujemo si pravico do spremb v okviru tehnicih novosti.

Samovoljne spremembe na napravi, uporaba napačnih nadomestnih delov in pribora kot tudi uporaba, ki ni v skladu z namembnostjo, izključujejo jamstvo proizvajalca za škodo ki bi lahko nestala na ta način.

9.3 Preizkusi

Elektrotehnični pregledi se morajo izvajati po predpisih predpisa o preprečevanju nasrec (BGV A3) in po DIN VDE 0701 del 1 in del 3. Te preglede je potrebno izvajati v skladu z DIN VDE 0702 v rednih razmakih in po popravilu ali sprembi.

Sesalec je atestiran v skladu z IEC/EN 60335-2-69.

9.4 Izjava ES o skladnosti

CE	Izjava ES o skladnosti
NILFISK-ADVANCE A/S Sognevej 25 DK-2605 Br ndby
Izdelek:	Sesalec za mokro in suho uporabo
Tip:	ATTIX 40-0M PC TYPE 22
Opis:	230-240V~, 50-60Hz Dust Class M, ATEX Zone 22, Ex II 3D Ex tD A22 T135 °C IP54
Način gradnje aparata ustreza sledečim zadevnim dolovićom:	Smernice ES za stroje 98/37/EG Smernice ES o elektromagnetni združljivosti 89/336/EG Smernice ES ATEX 94/9/EC
Uporabljene usklajevalneforme:	EN ISO 12100-1 (2004), EN ISO 12100-2 (2004), EN 55014-1 (2006), EN 55014-2 (2001), EN 61000-3-2 (2006), EN 1127-1 (2007), EN 61241-10 (2004)
Uporabljene državneforme in tehniciće specifikacije:	EN 60335-2-69 (2004) IEC 60335-2-69 (2008)
Anton S rensen General Manager EAPC Technical Operations	Br ndby, 02.10.2009

9.5 Tehnični podatki

		ATTIX 40-OM PC TYPE 22 - EU -
Omrežna napetost	V	230
Frekvenca omrežja	Hz	50
Omrežna varovalka	A	16
Sprejem močiIEC	W	1100

		ATTIX 40-OM PC TYPE 22
Celotna priključna vrednost	W	1100
Zračni volumski tok	m/h	192
	l/min	3200
Podtlak	hPa/mbar	230
	kPa	23
Merilna površinska jakost zvoka na 1 m razdalji, EN 60704-1	dB(A)	63 ± 2
Hrup pri delu	dB(A)	60 ± 2
Omrežni priključek: Tip		H07RN-F 3G1,5
Zašćitni razred		I
Način zašćite		IP 54
Stopnja radijskih motenj		EN 55014-1
Volumen posode	I	36
Širina	mm	440
Globina	mm	450
Višina	mm	735
Teža	kg	13
POZOR! Uporabljaje samo omenjene kable

9.6 Pribor

Oznaka	Naročniška št.
Vrečke za odlaganje (5 kosov)	302000804
Filtrske vreče (5 kosov)	302004004
Okrogli filter PC "M"	302000490
Filter za dovod zraka k motorju	107400453
Nilfisk-Alto-Foam-Stop (6x1l)	8469
