EGE6182NOK - Kuhalnik ELECTROLUX - Brezplačna navodila za uporabo

Vrsta izdelka	Prosto stoječi plinski štedilnik z električno pečico
Znamka	Electrolux
Model	EGE6182NOK
Vir energije	Plin (kuhalna plošča) in elektrika (pečica)
Širina	60 cm
Višina	85 cm
Globina	60 cm
Teža	50 kg
Vrsta kuhalne plošče	Plin
Število gorilnikov kuhalne plošče	4
Razpon moči gorilnikov	1.0 - 3.0 kW
Vrsta pečice	Električna
Prostornina pečice	65 litrov
Funkcije pečice	Običajno, Žar, Ventilator, Odmrzovanje
Energijski razred pečice	A
Sistem čiščenja	Katalitske obloge
Varnostne funkcije	Naprava za prekinitev plamena, otroška ključavnica
Namestitev	Prosto stoječe
Krmilniki	Gumbi
Dovod plina	Zemeljski plin / UNP (zamenljiv)
Dolžina kabla	1.5 m
Razpoložljivost rezervnih delov	Da (pokrovi gorilnikov, gumbi, termostat pečice)
Garancija	2 leti
Indeks popravil	8.5 / 10

Pogosto zastavljena vprašanja - EGE6182NOK ELECTROLUX

Kako prižgem gorilnike na plinski kuhalni plošči?

Pritisnite in obrnite ustrezen gumb do simbola največjega plamena. Med držanjem gumba pritisnite gumb za vžig (če obstaja) ali uporabite vžigalico. Po 5 sekundah spustite gumb, ko je plamen stabilen. Če ugasne, ponovite. Pri modelih z napravo za prekinitev plamena držite gumb pritisnjen 15 sekund.

Katere funkcije pečice so na voljo?

Pečica ponuja več funkcij: Običajno (ogrevanje od zgoraj in spodaj), Žar (ogrevanje samo od zgoraj), Ventilator (enakomerno porazdelitev toplote) in Odmrzovanje (kroženje zraka brez toplote). Za specifične simbole si oglejte priročnik.

Kako očistim katalitske obloge?

Katalitske obloge se samočistijo tako, da absorbirajo maščobo in jo pri visokih temperaturah sežgejo. Za pomoč zaženite prazno pečico pri 250 °C za 1 uro. Morebitne ostanke pepela obrišite z vlažno krpo. Izogibajte se abrazivnim čistilom ali drgnjenju.

Kaj naj storim, če se pečica ne segreje?

Preverite, ali je aparat pravilno priključen in ali je odklopnik vklopljen. Prepričajte se, da je časovnik pečice (če obstaja) nastavljen na ročni način. Če se še vedno ne segreje, je morda okvarjen grelni element ali termostat. Pokličite kvalificiranega tehnika.

Ali lahko namesto zemeljskega plina uporabim UNP?

Da, štedilnik je zamenljiv. Potrebovali boste komplet za pretvorbo (običajno priložen) in prilagoditev injektorjev gorilnikov. To naj opravi kvalificiran plinski monter. Za podrobnosti si oglejte navodila za namestitev.

Kako vključim otroško ključavnico?

Otroška ključavnica je običajno gumb ali kombinacija gumbov. Pri nekaterih modelih pritisnite in držite gumb za odklepanje 3 sekunde, dokler se ne prikaže simbol ključavnice. Za izklop ponovno pritisnite in držite. Natančen postopek preverite v priročniku.

Kakšna je prostornina pečice?

Pečica ima prostornino približno 65 litrov, kar ustreza večini standardnih potreb po peki in praženju.

Kako zamenjam luč v pečici?

Odklopite štedilnik iz električnega omrežja. Odstranite stekleni pokrov tako, da ga zavrtite v nasprotni smeri urinega kazalca. Zamenjajte z združljivo halogensko žarnico 40W/300°C. Nove žarnice se ne dotikajte z golimi rokami; uporabite krpo. Ponovno namestite pokrov in priključite napajanje.

Zakaj se moji pekovski izdelki zažgejo na vrhu, v notranjosti pa ostanejo surovi?

To pogosto kaže na napačno funkcijo pečice ali temperaturo. Uporabite funkcijo Ventilator za enakomerno porazdelitev toplote. Prav tako preverite, ali je pečica pravilno predgrejana. Znižajte temperaturo za 10-20 °C, če uporabljate način z ventilatorjem.

Kje lahko najdem rezervne dele za svoj štedilnik Electrolux?

Rezervni deli so na voljo pri pooblaščenih servisnih centrih Electrolux ali pri spletnih prodajalcih. Prav tako se lahko obrnete na podporo strankam Electrolux z navedbo številke modela (EGE6182NOK). Pogosti deli vključujejo pokrove gorilnikov, gumbe, tesnilo vrat pečice in grelne elemente.

NAVODILA ZA UPORABO EGE6182NOK ELECTROLUX

SL Kuhalna plošča Navodila za uporabo 40

OBSAH

1. BEZPEČNOSTNÍ INFORMACE.... 2

2. BEZPEČNOSTNÍ POKYNY 5

3. INSTALACE......8

4. POPIS SPOTŘEBIČE....12

5. DENNÍ POUŽÍVÁNÍ 12

6. TIPY A RADY....14

7. ČIŠTĚNÍ A ÚDRŽBA.... 15

8. ODSTRAŇOVÁNÍ ZÁVAD....16

9. TECHNICKÉ ÚDAJE.... 17

10. ENERGETICKÁ ÚČINNOST.... 19

11. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ......20

MYSLÍME NA VÁS

Zahvaljujemo se vam, da ste kupili napravo Electrolux. Izbrali ste izdelek, ki s sabo prinaša večdesetletne strokovne izkušnje in inovacije. Ta genialen in eleganten izdelek je bil zasnovan z vami v mislih. Kadar koli ga uporabite, ste tako lahko prepričani, da boste vsakič dobili odlične rezultate.

Pozdravljeni pri podjetju Electrolux.

Obiščite naše spletno mesto za

Pridobitev nasvetov glede uporabe, brošure, odpravljanje težav, servisne informacije in informacije glede popravil:

www.electrolux.com/support

Registrirajte izdelek za večjo uporabnost:

www.registerelectrolux.com

Kupite dodatno opremo, potrošno blago in originalne nadomestne dele za vašo napravo:

www.electrolux.com/shop

SKRB ZA STRANKE IN SERVIS

Vedno uporabite samo originalne rezervne dele.

Ko kličete servis, imejte pri roki naslednje podatke: Model, številka izdelka, serijska številka.

Podatke najdete na ploščici za tehnične navedbe.

Opozorilo / varnostne informacije

Splošni podatki in nasveti

Informacije o varovanju okolja

Pridržujemo si pravico do sprememb.

1. ⚠️VARNOSTNE INFORMACIJE

Pred namestitvijo in uporabo naprave natančno preberite priložena navodila. Proizvajalec ni odgovoren za poškodbe ali škodo, nastalo zaradi nepravilne

namestitve ali uporabe. Navodila vedno shranite na varnem in dostopnem mestu za poznejšo uporabo.

1.1 Varnost otrok in ranljivih oseb

• To napravo lahko otroci od osmega leta naprej ter osebe z zmanjšanimi telesnimi, čutnimi ali razumskimi sposobnostmi ali s pomanjkanjem izkušenj ter znanja uporabljajo le pod nadzorom ali će so dobile ustrezna navodila glede varne uporabe naprave in će se zavedajo nevarnosti, ki obstajajo. Otroci, mlajši od osem (8) let, ter osebe z visoko stopnjo invalidnosti se ne smejo približevati napravi, će niso pod nenehnim nadzorom.
- Otroci morajo biti pod nadzorom, da se ne igrajo z napravo.
• Vso embalažo hranite zunaj dosega otrok in jo ustrezno zavrzite.
- OPOZORILO: Naprava in dostopni deli med uporabo postanejo vroči. Med uporabo in hlajenjem naprave naj bo naprava izven dosega otrok in hišnih ljubljenčkov.
- Če je naprava opremljena z zaščito za otroke, mora biti zaščita vklopljena.
- Otroci ne smejo izvajati čiščenja in uporabniškega vzdrževanja naprave, će ni zagotovljen nadzor.

1.2 Splošna varnost

• Ta naprava je namenjena zgolj uporabi v gospodinjstvu v notranjem okolju.

• Ta naprava se lahko uporablja v pisarnah, hotelskih sobah, sobah motelov, kjer nudijo prenočišča z zajtrkom, kmečkih turizmih in drugih podobnih nastanitvenih objektih, kjer takšna uporaba ne presega (povprečnih) ravni domače uporabe.

- OPOZORILO: Naprava in dostopni deli med uporabo postanejo vroči. Pazite, da se ne dotaknete grelcev.

- OPOZORILO: Kuhanje na kuhalni plošči z maščobo ali oljem brez nadzora je lahko nevarno in lahko pripelje do požara.

- Ognja, ki nastane med kuhanjem, nikoli ne poskušajte pogasiti z vodo. Izklopite napravo in plamene prekrijte s požarno odejo ali pokrovom.

- OPOZORILO: Naprava se ne sme napajati preko zunanje preklopne naprave, kot je programska ura, in ne sme biti priključena na tokokrog, kjer si redno sledijo vklopi in izklopi.

- POZOR: Kuhanje mora biti nadzorovano. Kratkotrajno kuhanje mora biti stalno nadzorovano.

- OPOZORILO: Nevarnost požara: Na kuhalnih površinah ne shranjujte predmetov.

- Ne postavljajte kovinskih predmetov, kot so noži, vilice, žlice in pokrovke na površino kuhalne plošče, ker se lahko segrejejo.

- Ne uporabljajte, preden jo namestite v vgrajeno strukturo.

- Za čiščenje naprave ne uporabljajte parnega čistilnika.

• V primeru počene površine steklokeramične plošče izklopite napravo in jo izključite iz napajanja. Če je naprava priključena na električno omrežje neposredno preko razdelilne omarice, odstranite varovalko, da napravo izključite iz napajanja. V obeh primerih se obrnite na pooblaščeni servisni center.

• V primeru, da kuhalna plošča poči:

- takoj izklopite vse gorilnike in vse električne grelne elemente ter napravo izolirajte od električnega omrežja,

- ne uporabljajte in se ne dotikajte površine naprave.

- Ne uporabljajte naprave:

- Če je napajalni kabel poškodovan, ga mora v izogib nevarnostim zamenjati proizvajalec, zastopnik njegovega pooblaščenega servisnega centra ali druga strokovno usposobljena oseba.

- Kjer je naprava priključena neposredno na omrežno napetost, je potrebno večpolno izolacijsko stikalo z

razmikom med kontakti. Zagotoviti morate celoten odklop mora biti v skladu s pogoji, navedenimi v kategoriji prenapetosti III. Ozemljitveni kabel je izključen.

- Pri speljevanju priključnega kabla pazite, da ta ne pride v neposredni stik z deli, ki lahko dosežejo več kot 50 °C višje temperature od sobne temperature (npr. z uporabo izolacijskih ovojev).

- OPOZORILO: Uporabljajte samo varovala kuhalne plošče, ki jih je zasnoval proizvajalec kuhalne naprave ali ki jih proizvajalec naprave navede kot primerne v navodilih za uporabo, ali varovala kuhalne plošče, priložena napravi. Zaradi uporabe neprimernih varoval lahko pride do nezgode.

2. VARNOSTNA NAVODILA

Ta naprava je primerna za naslednje

trge: CZ SI AE

2.1 Namestitev

OPOZORILO!

To napravo lahko namesti le strokovno usposobljena oseba.

OPOZORILO!

Nevarnost telesnih poškodb ali poškodb naprave.

• Odstranite vso embalažo.
• Ne nameščajte ali uporabljajte poškodovane naprave.
• Upoštevajte navodila za namestitev, priložena napravi.
• Upoštevajte predpisano najmanjšo razdaljo do drugih naprav in enot.
• Pri premikanju naprave bodite pazljivi, ker je težka. Vedno uporabljajte zaščitne rokavice in priloženo obutev.

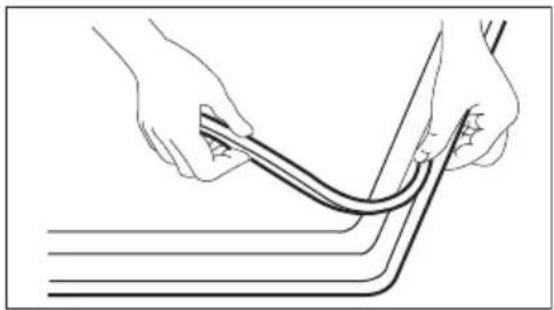

• Izreze zatesnite s tesnilom, da vlaga ne povzroči nabrekanja.
• Spodnjo stran naprave zaščitite pred paro in vlago.
• Naprave ne nameščajte v bližino vrat ali pod okna. Na ta način preprečite,

da bi vroča posoda padla z naprave, ko odprete vrata ali okno.

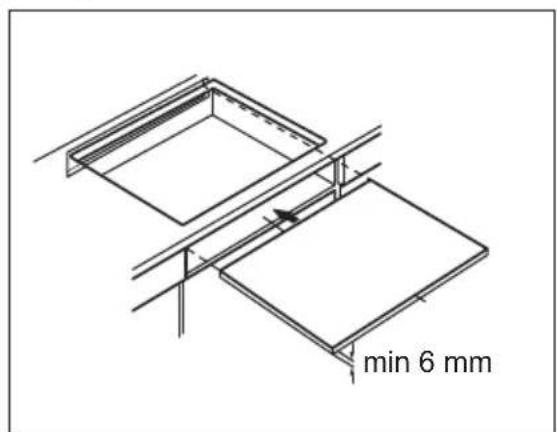

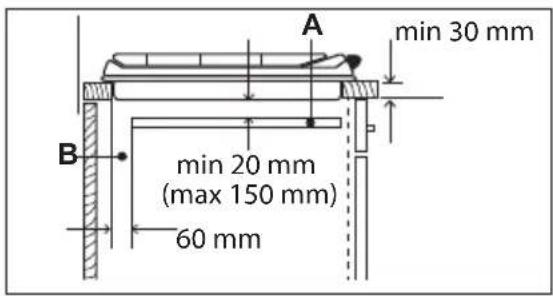

• Če napravo namestite nad predale, mora biti razmik med spodnjim delom naprave in zgornjim predalom dovolj velik za kroženje zraka.
• Spodnji del naprave se lahko segreje. Pod napravo namestite nevnetljivo ločevalno ploščo za preprečitev dostopa do spodnjega dela.

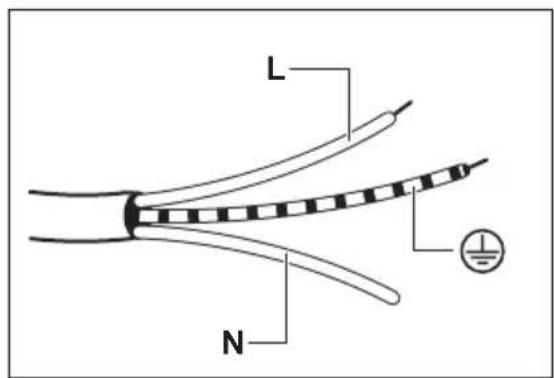

2.2 Električne povezave

OPOZORILO!

Nevarnost požara in električnega udara.

• Električno priključitev mora izvesti usposobljen električar
• Naprava mora biti ozemljena.
• Pred katerimkoli posegom se prepričajte, da naprava ni priključena na električno omrežje.
• Preverite, ali so parametri s ploščice za tehnične navedbe združljivi z električno napetostjo omrežja.

• Naprava mora biti nameščena pravilno. Zaradi slabo pritrjenega in napačnega priključnega kabla ali vtiča (če je na voljo) se lahko pregreje priključek.

• Uporabite pravi električni priključni kabel.

• Priključni kabel se ne sme zaplesti.
• Prepričajte se, da je nameščena zaščita pred električnim udarom.
• Na kablu uporabite objemko za razbremenitev napetosti.
• Prepričajte se, da se priključni kabel ali vtič (če obstaja) ne dotika vroče naprave ali posode, ko napravo vključite v vtičnico.
• Ne uporabljajte razdelilnikov in podaljškov.
• Pazite, da ne poškodujete vtiča (če obstaja) ali kabla. Za zamenjavo poškodovanega kabla se obrnite na naš pooblaščeni servisni center ali električarja.
• Zaščita pred udarom električnega toka izoliranih delov in delov pod električno napetostjo mora biti pritrjena tako, da je ni mogoče odstraniti brez orodja.
• Vtič vtaknite v vtičnico šele ob koncu nameščanja. Poskrbite, da bo vtič dosegljiv tudi po namestitvi.
• Če je omrežna vtičnica zrahljana, ne vtikajte vtiča.
• Ne vlecite za električni priključni kabel, će želite izključiti napravo. Vedno povlecite za vtič.
• Uporabite le prave izolacijske naprave: odklopnike, varovalke (talilne varovalke odvijte iz nosilca), zaščitne naprave na diferenčni tok in kontaktorje.
• Električna napeljava mora imeti izolacijsko napravo, ki omogoča odklop naprave z omrežja na vseh polih. Izolacijska naprava mora imeti med posameznimi kontakti minimalno razdaljo 3 mm.

2.3 Plinska povezava

POZOR!

Kadar uporabljate plinsko jeklenko, jo imejte vedno na ravni vodoravni površini (s plinskim ventilom na vrhu).

• Vse priključitve plina mora opraviti strokovno usposobljena oseba.
- Pred priključitvijo se prepričajte, da so krajevni pogoji plinske napeljave

(vrsta in tlak plina) in nastavitve štedilnika usklajeni.

• Poskrbite za kroženje zraka okrog naprave.
• Informacije o dovodu plina so na ploščici za tehnične navedbe.
• Ta naprava ni priključena na napravo za prezračevanje in odvajanje plinov, ki nastajajo pri gorenju. Napravo priključite v skladu z veljavnimi predpisi za namestitev. Upoštevajte zahteve glede zadostnega prezračevanja.

2.4 Uporaba

OPOZORILO!

Nevarnost poškodbe, opeklin in električnega udara.

POZOR!

Pri uporabi plinske kuhalne plošče nastajajo v prostoru, kjer je nameščena, toplota, vlaga in proizvodi zgorevanja. Poskrbite za ustrezno prezračevanje kuhinje, še posebej med uporabo naprave. Dolgotrajna intenzivna uporaba naprave lahko zahteva dodatno prezračevanje, npr. povečanje mehanskega prezračevanja, kjer je na voljo, za varno odstranitev proizvodov zgorevanja na zunanji zrak ter obenem za menjavo zraka v prostoru. Pred namestitvijo dodatnega prezračevanja se posvetujte s strokovno usposobljeno osebo.

• Ne spreminjajte specifikacij te naprave.
• Pred prvo uporabo odstranite vso embalažo, etikete in zaščitno folijo (če obstaja).
• Prepričajte se, da prezračevalne odprtine niso ovirane.
• Naprave med delovanjem ne puščajte brez nadzora.

• Kuhališče izklopite po vsaki uporabi.

• Ne postavljajte jedilnega pribora ali pokrovk kozic na kuhališča. Lahko se močno segrejejo.

• Naprave se ne dotikajte z mokrimi rokami, ali kadar je v stiku z vodo.
• Naprave ne uporabljajte kot delovno površino ali površino za odlaganje.
• Če je površina naprave počena, takoj odklopite napravo iz napajanja. S tem preprečite električni udar.
• Ko položite hrano v vroče olje, lahko olje pljuska na vse strani.

OPOZORILO!

Obstaja nevarnost požara in eksplozije.

• Maščobe in olja lahko ob segrevanju sproščajo vnetljive hlape. Plamenov ali segretih predmetov ne približujte maščobam in olju, kadar kuhate z njimi.
• Hlapi, ki jih sprošča zelo vroče olje, lahko povzročijo spontani vžig.
• Rabljeno olje, ki lahko vsebuje ostanke hrane, lahko povzroči požar pri nižji temperaturi kot olje, ki se uporablja prvič.
• Ne postavljajte vnetljivih izdelkov ali predmetov, ki so prepojeni z vnetljivimi izdelki, v napravo, blizu nje ali nanjo.

OPOZORILO!

Obstaja nevarnost škode na napravi.

• Vroče posode ne postavljajte na nadzorno ploščo.
• Ne postavljajte vročega pokrova posode na stekleno površino kuhalne plošče.
• Ne dovolite, da iz posode povre vsa tekočina.
• Pazite, da predmeti ali posoda ne padejo na napravo. Površina se lahko poškoduje.
• Gorilnika nikoli ne pustite prižganega s prazno posodo ali brez posode.
• Ne vklapljajte kuhališč, na katerih je prazna posoda ali pa so sploh ni nobene posode.
• Na napravo ne postavljajte aluminijaste folije.
• Posoda, ki je izdelana iz litega železa ali aluminija oz. ima poškodovano dno, lahko opraska steklo/

steklokeramiko. Te predmete vedno dvignite, kadar jih morate premakniti na kuhalni površini.

• Uporabljajte le stabilno posodo s pravilno obliko in premerom, večjim od mer gorilnikov.
• Pazite, da bo posoda postavljena na sredino gorilnika.
• Ne uporabljajte velike posode, ki sega preko robov naprave. To lahko poškoduje delovno površino.
• Pazite, da plamen pri hitrem preklopu gumba iz položaja za največjo moč v položaj za najmanjšo moč ne ugasne.
• Uporabljajte le dodatno opremo, ki je priložena napravi.
• Na gorilnik ne nameščajte difuzorja plamena.
• Ne dopustite, da kisle tekočine, denimo kis, limonin sok ali sredstvo za odstranjevanje vodnega kamna, pridejo v stik s kuhalno ploščo. To lahko povzroči obledele lise.
• Sprememba barve emajla ali nerjavnega jekla ne vpliva na zmogljivost naprave.

2.5 Vzdrževanje in čiščenje

OPOZORILO!

Z upravljalne plošče ne odstranjujte tipk, gumbov ali tesnil. V napravo lahko pride voda in povzroči poškodbo.

• Napravo redno čistite, da preprečite poškodbe materiala na površini.
• Preden se lotite čiščenja naprave, jo izklopite in počakajte, da se ohladi.
• Za čiščenje naprave ne uporabljajte vodnega pršca in pare.
• Napravo očistite z vlažno mehko krpo. Uporabljajte samo nevtralna čistilna sredstva. Za čiščenje ne uporabljajte abrazivnih čistil, grobih gobic, topil ali kovinskih predmetov.
• Gorilnikov ne pomivajte v pomivalnem stroju.

2.6 Servis

• Za popravilo naprave se obrnite na pooblaščeni servisni center. Uporabite samo originalne rezervne dele.
• O žarnicah v izdelku in nadomestnih žarnicah, ki se prodajajo ločeno: Te žarnice so zasnovane za ekstremne

pogoje v gospodinjskih aparatih, kot so izjemne temperature, vibracije in vlažnosti, ali za sporočanje informacij o delovanju aparata. Niso namenjene za uporabo drugje in niso primerne za sobno razsvetljavo v gospodinjstvu

2.7 Odlaganje

OPOZORILO!

Nevarnost poškodbe ali zadušitve.

3. NAMESTITEV

OPOZORILO!

Oglejte si poglavja o varnosti.

3.1 Pred namestitvijo

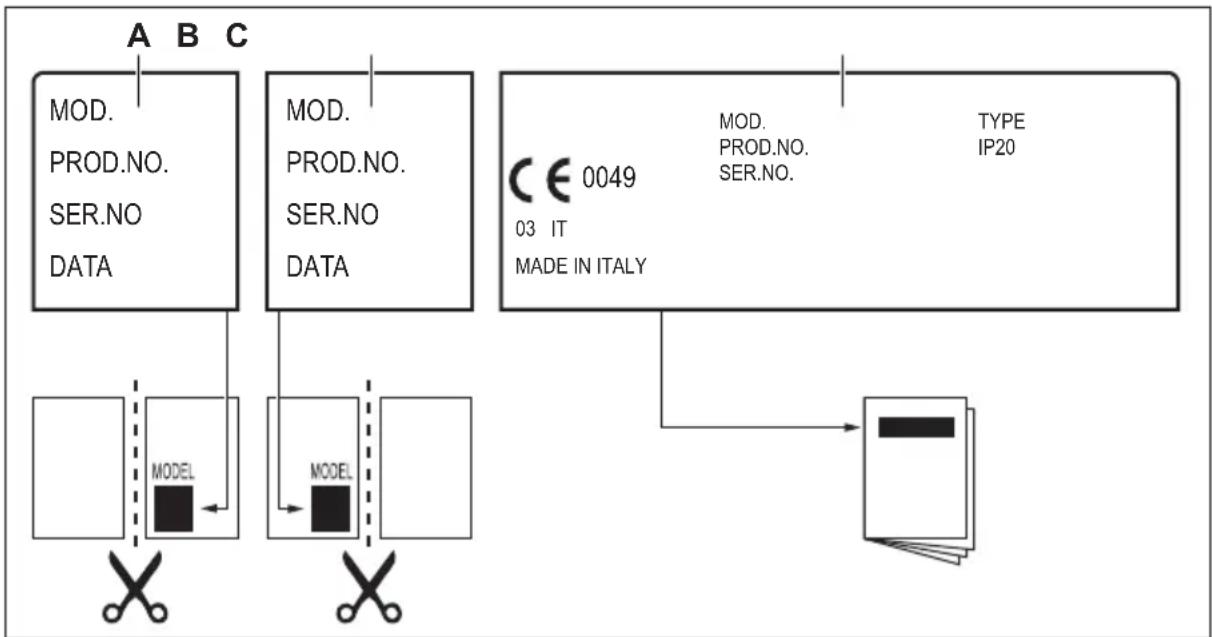

Preden namestite kuhalno ploščo, si zapišite podatke s ploščice za tehnične navedbe. Ploščica za tehnične navedbe se nahaja na dnu kuhalne plošče.

Model ......

Številka izdelka (PNC) ....

Šerijska

številka ......

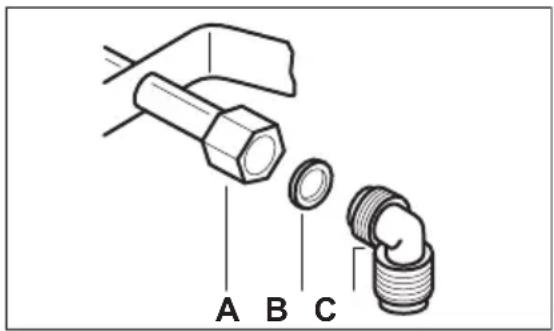

3.2 Priključitev plina

OPOZORILO!

Naslednjo namestitev, povezavo in vzdrževalna dela mora izvesti strokovno usposobljena oseba v skladu s standardi in veljavnimi predpisi.

Skladno z veljavnimi predpisi izberite tog priključek ali uporabljajte gibke cevi iz nerjavnega jekla. Če uporabljate gibke kovinske cevi, pazite, da ne pridejo v stik s premičnimi deli ali da se ne zmečkajo. Pozorni pa bodite, ko kuhalno ploščo vgrajujete skupaj s pečico.

• Za informacije o pravilnem odlaganju naprave se obrnite na občinsko upravo.
• Napravo izključite iz napajanja.
• Odrežite električni priključni kabel tik ob napravi in napravo zavrzite.
• Odzračite zunanje cevi za plin.

Prepričajte se, da dovodni tlak plina naprave ustreza priporočenim vrednostim. Nastavljiv priključek je pritrjen na ustrezno cev z navojno matico G 1/2 palca. Brez prevelike sile privijte sestavne dele, priključek obrnite v želeno smer in privijte do konca.

A. Konec cevi z matico
B. Podložka, priložena napravi
C. Koleno, priloženo napravi

Utekočinjen plin

Uporabite držalo gumijaste cevi za utekočinjen plin. Vedno uporabite tesnilo. Nato nadaljujte s priključitvijo plinske napeljave.

Gibka cev je pripravljena za uporabo, ko:

• ne more postati bolj vroča, kot je sobna temperatura, višja od 30 °C,
• ni daljša od 1500 mm,
• ni nikjer stisnjena,
• ni izpostavljena vlečnim silam in ni zavita,
• ni v stiku z ostrimi robovi ali vogali,
• je enostavno preveriti njeno stanje.

Za nadzor brezhibnosti gibke cevi preverite, da:

• na njej ni razpok, zarez ali drugih poškodb - niti na koncih niti na celotni dolžini,
• je material pravilno prožen in ni otrdel,
• pritrditvene objemke niso zarjavele,
• njen rok uporabe še ni potekel.
  V primeru ene ali več nepravilnosti cevi ne popravljajte, temveč jo zamenjajte.

OPOZORILO!

Ko je namestitev končana, se prepričajte, da je tesnjenje vsake cevne spojke pravilno. Uporabite milno raztopino, ne ognja!

3.3 Zamenjava šob

1. Odstranite podstavke za posodo.
2. Odstranite pokrove in krone gorilnikov.
3. Z natičnim ključem št. 7 odstranite šobe in jih zamenjajte s tistimi, ki so potrebne za vrsto plina, ki ga uporabljate (oglejte si razpredelnico v poglavju »Tehnične informacije«).
4. Dele sestavite po enakem postopku v obratnem vrstnem redu.
5. Ploščico za tehnične navedbe (poleg priključne cevi za plin) zamenjajte s ploščico za novo vrsto plina. Ta ploščica je na voljo v embalaži, priloženi napravi.

Če je dovodni tlak plina spremenljiv ali se razlikuje od potrebnega tlaka, morate na priključno cev za plin namestiti primeren regulator tlaka.

3.4 Nastavljanje najmanjše moči

Nastavitev najmanjše moči plamena na gorilniku:

1. Prižgite gorilnik.
2. Gumb obrnite v položaj za najmanjši plamen.
3. Odstranite gumb.
4. S tankim izvijačem nastavite položaj nastavitvenega vijaka (A).

1. Če napravo prilagajate:

2. z zemeljskega plina G20 s tlakom 20 mbar na utekočinjen plin, povsem privijte nastavitveni vijak.

3. z utekočinjenega plina na zemeljski plin G20 s tlakom 20 mbar, odvijte vijak za približno 1/4 obrata.

OPOZORILO!

Na koncu se še prepričajte, da plamen pri hitrem zasuku gumba iz položaja za največjo moč v položaj za najmanjšo moč ne ugasne.

3.5 Električna povezava

• Prepričajte se, da se nazivna napetost in tip moči na ploščici za tehnične navedbe ujemata z napetostjo in močjo vašega krajevnega omrežja.
• Naprava ima nameščen priključni kabel. Na kabel je treba namestiti primeren vtič, ki prenese obremenitev, navedeno na ploščici za tehnične navedbe. Poskrbite, da boste vtič vtaknili v pravo vtičnico.
• Vedno uporabite pravilno nameščeno varnostno vtičnico.
• Poskrbite, da bo vtič dosegljiv tudi po namestitvi.
• Ne vlecite za električni priključni kabel, će želite izključiti napravo. Vedno povlecite za vtič.
• Ko za priključitev naprave uporabljate kabelski podaljšek, adapter ali povezavo z več priključki, obstaja nevarnost požara. Preverite, ali ozemljitvena povezava ustreza standardom in predpisom.
• Ne pustite, da se napajalni kabel segreje na temperaturo, višjo od 90 °C.

3.6 Priključni kabel

Priključni kabel zamenjajte le s posebnim ali enakovrednim kablom. Vrsta kabla je: H05V2V2-F T90.

Prerez kabla mora ustrezati napetosti in obratovalni temperaturi. Rumeno-zeleni ozemljitveni vodnik mora biti približno 2 cm daljši od rjavega (ali črnega) faznega vodnika.

1. Zeleno-rumeni vodnik (ozemljitev) povežite s priključkom, ki je označen s črko »E«, označen z oznako za ozemljitev ali zeleno-rumeno obarvan.
2. Modri (nevtralni) vodnik povežite s priključkom, ki je označen s črko »N«, ali modro obarvan.
3. Rjavi vodnik (faza) povežite s priključkom, ki je označen s črko »L«. Vedno mora biti priključen na fazo omrežja.

3.7 Vgradnja

3.8 Možnosti vgradnje

Plošča, nameščena pod kuhalno ploščo, mora biti preprosto odstranljiva, omogočati mora dostop v primeru tehničnega posega.

Kuhinjski element z vrati

A. Odstranljiva plošča

Električni priključek kuhalne plošče in pečice je treba namestiti ločeno, tako zaradi varnosti kot tudi enostavnega odstranjevanja pečice iz kuhinjskega elementa.

4. OPIS IZDELKA

4.1 Razporeditev kuhalnih površin

1 Indikator akumulirane toplote
2 Hitri gorilnik
3 Električno kuhališče
4 Srednje hitri gorilnik
5 Pomožni gorilnik
6 Upravljalni gumbi

Simbol Opis
	ni dovoda plina / izklop
	položaj vžiga / največji dovod plina
	najmanjši dovod plina

4.3 Stopnja kuhanja

Simboli Funkcija
0	Položaj za izklop

Simboli Funkcija

1 - 6 Stopnje kuhanja

Akumulirano toploto uporabite za zmanjšanje porabe energije. Kuhališče izklopite približno 5 - 10 minut pred koncem kuhanja.

Obrnite gumb na zahtevano stopnjo kuhanja. Da dokončate postopek kuhanja, gumb obrnite v položaj za izklop.

5. VSAKODNEVNA UPORABA

OPOZORILO!

Oglejte si poglavja o varnosti.

5.1 Pregled gorilnika

A. Pokrov in krona gorilnika
B. Termočlen
C. Vžigalna elektroda

5.2 Vžig gorilnika

Gorilnik vedno prižgite, preden nanj položite posodo.

OPOZORILO!

Bodite zelo previdni, ko zanetite ogenj v kuhinji. Proizvajalec ne prevzema nobene odgovornosti zaradi napačne uporabe plamena.

1. Pritisnite upravljalni gumb in ga obrnite v nasprotni smeri urnega kazalca v položaj za največji dovod plina ( ).
2. Upravljalni gumb držite pritisnjen 10 sekund ali manj. Na ta način omogočite, da se termočlen segreje. V nasprotnem primeru je dovod plina prekinjen.
3. Prilagodite plamen, ko se povsem zaneti.

Če po nekaj poskusih gorilnika ni mogoče prižgati, preverite, ali sta njegova krona in pokrov v pravilnem položaju.

OPOZORILO!

Upravljalnega gumba ne držite pritisnjenega več kot 15 sekund. Če se gorilnik ne prižge po 15 sekundah, sprostite upravljalni gumb, ga obrnite v položaj za izklop in poskusite prižgati gorilnik ponovno po preteku najmanj ene minute.

POZOR!

Če nimate elektrike, lahko gorilnik prižgete brez električne naprave; v tem primeru gorilniku približajte plamen, upravljalni gumb obrnite v nasprotni smeri urnega kazalca v položaj za največji dovod plina in pritisnite. Upravljalni gumb držite pritisnjen 10 sekund ali manj, da se termočlen segreje.

Če plamen gorilnika po nesreči ugasne, obrnite upravljalni gumb v položaj za izklop in poskusite ponovno prižgati gorilnik po preteku najmanj ene minute.

Generator isker se lahko samodejno vklopi, ko vzpostavite povezavo z električnim omrežjem, po namestitvi ali izpadu električne napetosti. To je povsem običajno.

5.3 Izklop gorilnika

Plamen ugasnete tako, da obrnete gumb v položaj za izklop

OPOZORILO!

Preden odmaknete posodo z gorilnika, vedno zmanjšajte višino plamena ali ga povsem ugasnite.

5.4 Pred prvo uporabo

Na vsako električno kuhališče postavite posodo z vodo, nastavite najvišjo temperaturo in pustite, da kuhalna plošča deluje 10 minut. Na ta način zgorijo nečistoče. Po tem naj kuhalna plošča 20 minut deluje pri najnižji temperaturi. V tem času se lahko ustvarijo neprijetne vonjave in dim. To je običajno. Poskrbite za zadostno zračenje.

5.5 Primeri kuhanja

Stop-njakuhanja:

Uporaba:

1 Ohranjanje toplote

Stop- Uporaba: nja kuha- nja:

2 Nežno počasno kuhanje

3 Počasno kuhanje

4 Cvrenje / porjavenje

5 Vrenje

6 Vrenje / hitro cvrenje / globoko cvrenje

6. NAMIGI IN NASVETI

OPOZORILO!

Oglejte si poglavja o varnosti.

6.1 Posoda

Elektrika:

Dno posode mora biti čim bolj debelo in ravno.

Posoda iz emajliranega jekla in z aluminijastim ali bakrenim dnom lahko na steklokeramični plošči pusti barvno sled.

POZOR!

Ne uporabljajte litoželezne, keramične, lončene posode, žar plošč ali plošč opekačev.

Plin:

OPOZORILO!

Iste posode ne postavljajte na dva gorilnika.

OPOZORILO!

Na gorilnik ne postavljajte nestabilne ali poškodovane posode, da preprečite razlitje in telesne poškodbe.

POZOR!

Pazite, da dno posode ne sega nad upravljalni gumb, ker ga bo drugače plamen segrel.

POZOR!

Ročaji posode ne smejo segati nad sprednji del kuhalne površine.

POZOR!

Posoda mora biti postavljena na sredino gorilnika za najvišjo stabilnost in manjšo porabo plina.

POZOR!

Zaradi politih tekočin med kuhanjem lahko poči steklo.

Gorilnik Premer poso- de (mm)

Hitri 160 - 260

Srednje hitri 120 - 220

Pomožni 80 - 160

6.2 Premeri posode

Uporabite posodo s primernim premerom glede na velikosti kuhališč.

7. VZDRŽEVANJE IN ČIŠČENJE

OPOZORILO!

Oglejte si poglavja o varnosti.

7.1 Splošne informacije

• Ploščo očistite po vsaki uporabi.
• Vedno uporabljajte posodo s čistim dnom.
• Praske ali temni madeži na površini ne vplivajo na delovanje plošče.
• Uporabite posebno čistilno sredstvo za površine kuhalnih plošč.
• Uporabite posebno strgalo za steklo.

OPOZORILO!

Za čiščenje steklene površine ali med obroči gorilnika in okvirjem (če obstaja) ne uporabljajte nožev, strgal ali podobnih predmetov.

- Dele iz nerjavnega jekla očistite z vodo in do suhega obrišite z mehko krpo.

7.2 Podstavki za posodo

Podstavki za posodo niso primerni za pomivanje v pomivalnem stroju. Pomivati jih morate ročno.

1. Podstavke za posodo odstranite, da boste lažje očistili ploščo.

Pri vstavljanju podstavkov za posodo bodite zelo previdni, da ne poškodujete kuhalne plošče.

1. Emajl ima lahko ostre robove, zato bodite pri ročnem pomivanju in brisanju podstavkov za posodo previdni. Po potrebi lahko trdovratne madeže odstranite s čistilno pasto.
2. Po čiščenju podstavkov za posodo se prepričajte, da so v pravem položaju.
3. Za pravilno delovanje gorilnika poskrbite, da bodo ročice podstavkov za posodo poravnane s sredino gorilnika.

7.3 Čiščenje kuhalne plošče

- Takoj odstranite: stopljeno plastiko, plastično folijo, sladkor in živila, ki vsebujejo sladkor. V nasprotnem primeru lahko umazanija povzroči poškodbo kuhalne plošče. Pazite, da ne pride do opeklin. Posebno strgalo postavite pod ostrim kotom na stekleno površino in z rezilom potegnite po površini.

- Odstranite, ko je plošča že dovolj hladna: ostanke vodnega kamna in vode, maščobne madeže in svetla kovinska obarvanja. Ploščo očistite z vlažno krpo in čistilnim sredstvom, ki ni grobo. Po čiščenju ploščo osušite z mehko krpo.

• Odstranite svetla kovinska obarvanja: uporabite raztopino vode in kisa ter očistite stekleno površino z vlažno krpo.
• Za čiščenje emajliranih delov, pokrovov in kron gorilnikov uporabite toplo milnico, preden jih namestite nazaj, pa jih dobro osušite.

7.4 Čiščenje vžigalne svečke

Ta funkcija se izvede preko keramične vžigalne elektrode s kovinsko elektrodo.

8. ODPRAVLJANJE TEŽAV

OPOZORILO!

Oglejte si poglavja o varnosti.

8.1 Kaj storite v primeru ...

Težava Možen vzrok Rešitev
Kuhalne plošče ni mogoče vklopiti ali je uporabljati.	Kuhalna plošča ni priključena na napajanje ali je priključena nepravilno.	Preverite, ali je kuhalna plošča pravilno priključena na napajanje. Oglejte si vezalno shemo.
Pregorela je varovalka. Preverite, ali je varovalka		vzrok za motnjo. Če varovalka večkrat zapored pre-gori, se obrnite na električarja.
Indikator akumulirane to- plote ne zasveti.	Kuhališče ni vroče, ker je bilo vklopljeno samo kratek čas.	Če je bilo kuhališče vklopljeno dovolj dolgo, da bi moralo biti vroče, se obrnite na pooblaščeni servisni center.
Ko poskušate vklopiti ge- nerator isker, se iskra ne sproži.	Kuhalna plošča ni priključena na napajanje ali je priključena nepravilno.	Preverite, ali je kuhalna plošča pravilno priključena na napajanje.
Pregorela je varovalka. Preverite, ali je varovalka		vzrok za motnjo. Če varovalka večkrat zapored pre-gori, se obrnite na električarja.
Pokrov in krona gorilnika	sta nameščena nepravilno.	Pokrov in krono gorilnika namestite pravilno.
Plamen ugasne takoj po vžigu.	Termočlen ni dovolj segret.	Ko plamen zagori, pridržite gumb še deset sekund ali manj.
Obroč plamena ni enakōmeren.	Krona gorilnika je zamaše-na z ostanki hrane.	Prepričajte se, da glavni dotok plina ni blokiran in da je krona gorilnika čista.

8.2 Če ne najdete rešitve ...

Če rešitve težave ne morete najti sami, se obrnite na prodajalca ali pooblaščen servisni center. Posredujte podatke s ploščice za tehnične navedbe.

Posredujte tudi sporočilo o napaki, ki se prikaže. Poskrbite za pravilno uporabo kuhalne plošče. V nasprotnem primeru servisiranje s strani servisne službe ali

trgovca tudi v času garancije ne bo brezplačno. Informacije o servisni službi in garancijskih pogojih se nahajajo v garancijski knjižici.

8.3 Nalepke v vrečki z opremo

Nalepke prilepite, kot je prikazano spodaj:

A. Prilepite na garancijski list in pošljite ta del (če je na voljo).
B. Prilepite na garancijski list in obdržite ta del (če je na voljo).

C. Prilepite na navodila za uporabo.

9. TEHNIČNI PODATKI

9.1 Dimenzije kuhalne plošče

Širina 580 mm

Globina 510 mm

9.2 Premeri obvodov

GORILNIK ∅ OBVODA 1/100 mm

Hitri 52

Srednje hitri 32

Pomožni 28

9.3 Drugi tehnični podatki

	Prvotna vr-sta plina:	G20 (2H) 20 mbar 5,6 kW
SKUPNA MOČ:	Nadomestna vrsta plina:	G30/G31 (3B/P) 30/30 mbar 407 g/h
	Električna kuhališča:	1,8 kW
Električno na-pajanje:	220-240 V ~ 50-60 Hz
Kategorija na-prave:	II2H3B/P
Priključitev pli-na:	G 1/2"
Razred napra-ve:	3

9.4 Plinski gorilniki za ZEMELJSKI PLIN G20 s tlakom 20 mbar

GORILNIK NORMALNA MOČ (kW)	NAJMANJŠA MOČ (kW)	OZNAKA ŠOBE
Hitri 2,7 0,75 130
Srednje hitri 1,9 0,45 96
Pomožni 1,0 0,33 70

9.5 Plinski gorilniki za UNP G30/G31 s tlakom 30/30 mbar

GORILNIK NORMALNA MOČ (kW)		NAJMANJŠA MOČ (kW)	OZNAKA ŠO-BE	NOMINALNI DO-VOD PLINA (g/h)
Hitri 2,7 0,75 86 196
Srednje hitri	1,9 0,45 71 138
Pomožni	1,0 0,33 50 73

9.6 Specifikacije električnih kuhališč

Kuhališče	Nazivna moč (najvišja stopnja kuhanja) [W]	Premer kuhališča [mm]
Zadnje levo 1800 180

Za najboljše rezultate kuhanja uporabljajte posodo, ki nima večjega premera kot kuhališče.

10. ENERGIJSKA UČINKOVITOST

10.1 Informacije o izdelku v skladu z EU 66/2014

Identifikacija modela EGE6182NOK
Vrsta kuhalne plošče Vgradna kuhalna plošča
Število električnih kuhališč 1
Tehnologija segrevanja na električno kuhališče	Sevalno grelo
Premer krožnih električnih kuhališč (∅)	Zadnje levo 18,0 cm
Poraba energije na kuhališče (EC electric cooking)	Zadnje levo 192,6 Wh/kg
Število plinskih gorilnikov 3
Energijska učinkovitost na plinski gorilnik (EE gas burner)	Zadaj desno - srednje hitri 58,6 %
	Spredaj levo - hitri 56,2 %
	Spredaj desno - pomožni ni pomembno
Energijska učinkovitost za plinsko kuhalno ploščo (EE gas hob)	57.4%
Poraba energije kuhalne plošče (EC electric hob)	192,6 Wh/kg

EN 30-2-1: Gospodinjski aparati za kuhanje na plin - Del 2-1 : Gospodarna poraba energije - Splošno

EN 60350-2 - Gospodinjski aparati za kuhanje z elektriko - 2. del: Kuhalne plošče - Postopki za merjenje učinkovitosti delovanja

10.2 Varčevanje z energijo

Med vsakodnevnim kuhanjem lahko varčujete z energijo, će upoštevate spodnje namige.

- Pri segrevanju vode uporabite samo potrebno količino.

• Posodo po možnosti pokrijte s pokrovko.
• Pred vklopom kuhališča nanj postavite posodo.

• Dno posode mora imeti enak premer kot kuhališče.

• Manjše posode postavite na manjša kuhališča.

• Posodo postavite neposredno na sredino kuhališča.
• Uporabite akumulirano toploto, da ohranite hrano toplo ali da jo stopite.
• Pred uporabo gorilnikov in podstavka za posodo poskrbite, da bodo ti pravilno sestavljeni.

• Dno posode mora imeti pravi premer za velikost gorilnika.

• Posodo postavite neposredno čez gorilnik in na sredino.

• Ko tekočina zavre, zmanjšajte plamen za počasno kuhanje tekočine.
• Po možnosti uporabite ekonom lonec. Oglejte si njegova navodila za uporabo.

11. SKRB ZA OKOLJE

Reciklirajte materiale, ki jih označuje simbol Embalažo odložite v ustrezne zabojnike za reciklažo. Pomagajte zaščititi okolje in zdravje ljudi ter reciklirati odpadke električnih in elektronskih naprav. Naprav, označenih

s simbolom 🚙ne odstranjujte z gospodinjskimi odpadki. Izdelek vrnite na krajevno zbirališče za recikliranje ali se obrnite na občinski urad.

Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland

CE
