NAVODILA ZA UPORABO ORA 2SB Kern

Kataloška št.: 132 08 15

Kazalo

1. Lastnosti 2
2. Tehnični podatki 2
3. Področje uporabe: sladkor 3
4. Področje uporabe: med 4
5. Področje uporabe: sol 5
6. Področje uporabe: vino 6
7. Področje uporabe: urin 7
8. Področje uporabe: industrija/avtomobilska industrija 8
9. Področje uporabe: strokovne aplikacije 9
10. Področje uporabe: gemologija/nakit 10
11. Dodatki: analogni refraktometer – ORA 11
12. KERN piktogrami 12
13. Krajšave 14
    Garancijski list 15

1. Lastnosti

• KERN ORA analogni refraktometri so univerzalni in ne potrebujejo vzdrževanja.
• Priročna in robustna zasnova dovoljuje enostavno, učinkovito in vzdržljivo vsakodnevno uporabo.
• Ročno izračunanim pretvorbam in napakam uporabnika se izognete z uporabo različnih merilnih skal.
• Te merilne skale so posebej razvite, natančno izračunane in preverjene. Okarakterizirane so po tankih in jasnih črtah.
• Optični sistem in pokrov prizme sta narejena iz posebnih materialov, ki omogočajo zelo natančne meritve.
• Vsi ORA modeli so opremljeni z okularjem za lahke in gladke nastavitve za različne optične moči.
• Modeli označeni z ATC imajo samodejno kompenzacijo temperature, ki omogoča natančne meritve pri različnih temperaturah okolice (10 °C do 30 °C).

• Priloženi so naslednji dodatki:

• kalibracijska tekočina,

• kalibracijski blok (če je potrebno),
• škatla za shranjevanje,
• pipeta,
• majhen izvijač in
• čistilni robček.

- Drugi dodatki so na voljo po želji.

2. Tehnični podatki

• Lit okvir iz baker-aluminijaste zlitine, prevlečene z kromom.
• Temperatura merjenja brez ATC: 20 °C
• Merilno območje z ATC: 10 °C–30 °C
• Dimenzija embalaže: Š x G x V je 215 x 94 x 65 mm (odvisno od modela)
• Dimenzija škatle: 205 x 75 x 55 mm (odvisno od modela)

- Dolžine izdelka: približno 130–200 mm (odvisno od modela)

- Neto teža: približno 135–600 g (odvisno od modela)

3. Področje uporabe: sladkor

Sledeči modeli so posebej uporabni za meritve »BRIX« vrednosti. Uporabljajo se za določitev količine sladkorja v hrani, še posebej v sadju, zelenjavi, soku in brezalkoholnih pijačah. Na isti način so lahko ti refraktometri primerni za opazovanje procesov v industriji (nadzor hladilne tekočine, olj, premazov in maščob).

Glavna področja uporabe so:

- industrija: nadzor premazov za procese in nadzor kvalitete,

- prehrambena industrija: pijače, sadje in slaščice,

- agrikultura: določitev stopnje zrelosti sadja zaradi kvalitete in nabiranja ter

4. Področje uporabe: med

Sledeči modeli so posebej uporabni za meritve »BRIX« vrednosti, kot tudi za meritve količine vode v među in stopnje »Baumé« za določitev relativne gostote tekočine.

Glavna področja uporabe so:

• čebelarjenje in
• proizvodnja među.

Model KERN	Skala	Merilno območje	Odstopanje	ATC
ORA 3HB	Brix	58–92 %	0,5 %
	Baumé	38–43 °Bé	0,5 °Bé
	Količina vode	12–27 %	1 %
ORA 3HA	Brix	58–92 %	0,5 %	●
	Baumé	38–43 °Bé	0,5 °Bé
	Količina vode	12–27 %	1 %
ORA 6HB	Količina vode	12–30 %	0,1 %
ORA 6HA	Količina vode	12–30 %	0,1 %	●

5. Področje uporabe: sol

Sledeči modeli so posebej uporabni za meritve in nadzor masnih deležev natrijevega klorida v vodi, kakor tudi količine NaCl (soli v vodi). To se pogosto uporablja pri pripravi in kuhanju omak, osnov za pecivo, proizvodnjo slanice (na primer belega sira) in pripravo morske hrane in marinade za meso.

Glavna področja uporabe so:

• prehrambena industrija,
• restavracije in večji gostinski obrati in
• vodne živali: ribiči/ribogojci v sladki ter slani vodi.

Model KERN	Skala	Merilno območje	Odstopanje	ATC
ORA 1SB	SlanostSpecifična teža	0–100 %。1,000–1,070 st	1 %。0,001 st
ORA 1SA	SlanostSpecifična teža	0–100 %。1,000–1,070 st	1 %。0,001 st	●
ORA 2SB	Sol (NaCl)	0–28 %	0,2 %
ORA 2SA	Sol (NaCl)	0–28 %	0,2 %	●
ORA 3SB	Sol (NaCl)Brix	0–28 %	0,2 %0,2 %
ORA 3SA	Sol (NaCl)Brix	0–32 %	0,2 %0,2 %	●

6. Področje uporabe: vino

Sledeči modeli so posebej uporabni za meritve količine sladkorja v sadju. Pokaže pričakovano stopnjo alkohola v sadju. Stopnja zrelosti sadja (količina sladkorja) je lahko tudi določena, na primer v grozdju.

Glavna področja uporabe so:

• agrikultura: vinogradništvo in sadjarstvo,
• proizvodnja vina ter
• proizvodnja mošta in alkohola.

°Oe = stopinje Oechsle, °KMW = Klosterneuburger ravnotežje mošta

Model KERN	Skala	Merilno območje	Odstopanje	ATC
ORA 1WB	OechsleKMW (Babo)Brix	0–140 °Oe0–25 °KMW0–32 %	1 °Oe0,25 °KMW0,2 %
ORA 1WA	OechsleKMW (Babo)Brix	0–140 °Oe0–25 °KMW0–32 %	1 °Oe0,25 °KMW0,2 %	●
ORA 3WB	OechsleBrix	30–140 °Oe0–32 %	1 °Oe0,2 %
ORA 3WA	OechsleBrix	30–140 °Oe0–32 %	1 °Oe0,2 %	●
ORA 7WB	OechsleKMW (Babo)Brix	30–140 °Oe0–25 °KMW0–32 %	1 °Oe0,2 °KMW0,2 %
ORA 7WA	OechsleKMW (Babo)Brix	30–140 °Oe0–25 °KMW0–32 %	1 °Oe0,2 °KMW0,2 %	●
ORA 2AB	Vol (teža)Vol (teža)	0–50 % Vol50–80 % Vol	1 % Vol2,5 % Vol

7. Področje uporabe: urin

Sledeči modeli so posebej uporabni za meritve specifične teže (st) v urinu, količine seruma (serum proteina) v urinu (kontrola dopinga med športniki) in indeks refrakcije.

Glavna področja uporabe so:

• bolnišnice,
• operacije/zdravnik,
• zdravstvene ustanove za usposabljanje,
• negovalni domovi ter
• športna medicina (test dopinga).

Model KERN	Skala	Merilno območje	Odstopanje	ATC
ORA 2PB	Serum proteinUrin (specifična teža)Indeks refrakcije	0–12 g/dl1,000–1,050 stU1,3330–1,3600 nD	0,2 g/dl0,002 stU0,0005 nD
ORA 2PA	Serum proteinUrin (specifična teža)Indeks refrakcije	0–12 g/dl1,000–1,050 stU1,3330–1,3600 nD	0,2 g/dl0,002 stU0,0005 nD	●

8. Področje uporabe: industrija/avtomobilska industrija

Sledeči modeli so posebej uporabni za meritve in določitve AdBlue, koncentracije glikola (etilen EG, propilen PG), baterijske tekočine (BF), sečnine, točka zmrzovanja vodnjaka (CW) in indeks refrakcije. Poleg tega so ti modeli primerni za meritev termičnih izmenjevalnih sistemov.

Glavna področja uporabe so:

• avtomobilska industrija: avtomehanične delavnice in proizvajalci,
• kemična industrija,
• solarna industrija: nadzor tekočine proti zamrzovanju,
• geotermalna industrija: koncentracije slanice za toploto tal ter
• gozdarstvo/lesarstvo.

Model KERN	Skala	Merilno območje	Odstopanje	ATC
ORA 4FB	EG (G13)PG(G11/12)CWBF	-50–0 °C-5 –0 °C-40–0 °C1,10–1,40 kg/l	1 °C1 °C5 °C0,01 kg/l
ORA 4FA	EG (G13)PG(G11/12)CWBF	-50–0 °C-50–0 °C-40–0 °C1,10–1,40 kg/l	1 °C1 °C5 °C0,01 kg/l	●
ORA 1UB	sečnina	0–40 %	0,2 %
ORA 1UA	sečnina	0–40 %	0,2 %	●
ORA 4UB	sečninaEG (G13)PG(G11/12)CWBF	30–35 %-50–0 °C-50–0 °C-40–0 °C1,10–1,40 kg/l	0,2 %1 °C1 °C5 °C0,01 kg/l
ORA 4UA	SečninaEG (G13)PG(G11/12)CWBF	30–35 %-50–0 °C-50–0 °C-40–0 °C1,10–1,40 kg/l	0,2 %1 °C1 °C5 °C0,01 kg/l

9. Področje uporabe: strokovne aplikacije

Sledeči modeli imajo posebno široko območje merjenja indeksa refrakcije in velike razdeljene lestvice za meritve in jasne odčitke Brix vrednosti.

Glavno področje uporabe:

- univerzalna uporaba, še posebej ko so potrebna široka merilna območja.

Model KERN	Skala	Merilno območje	Odstopanje	ATC
ORA 80BE	Brix	0–50 %50–80 %	0,5 %0,5 %

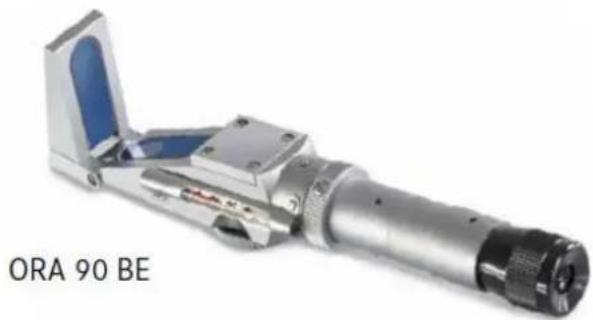

ORA 90BE	Brix	0–42 %42–71 %71–90 %	0,2 %0,2 %0,2 %
ORA 1RE	Indeks refrakcije	1,333–1,405 nD1,405–1,468 nD1,468–1,517 nD	0,005 nD0,005 nD0,005 nD
ORA 4RR	Indeks refrakcije	1,440–1,520 nD	0,001 nD

10. Področje uporabe: gemologija/nakit

Modeli GEM imajo poseben indeks refrakcije za nakit. Za za refraktometer je k dostavi priložena lepa usnjena torbica.

Glavna področja uporabe so:

• nakit,
• učenje/izobraževanje in
• industrija nakita.

Model KERN	Skala	Merilno območje	Odstopanje	ATC
ORA 1GG	Indeks refrakcije	1,30–1,81 nD	0,01 nD

360°360° vrtljiva mikroskopska glava	[AYST]FL-HB0fluorescentna osvetlitev za sestavljen mikroskopz 100 W živosrebrno žarnico in filtrom	ATCavtomatično uravnavanje temperatureza meritve med 10°C in 30 °C
[YBTY]MONO monokularen mikroskopza opazovanje z enim očesom	FL-LEDfluorescentna osvetlitev za sestavljen mikroskopz 3 W LED osvetlitvijo in filtrom	IPzaščita proti prahu in pljuskih vode IPxxTip zaščite je prikazan napiktogramu.
BINObinokularen mikroskopza opazovanje z obema očesoma	PHenota faznega kontrasta za večji kontrast	BATTdelovanje baterijePripravljen za delovanje z baterijo. Tip baterije je določen za posamezno napravo.
[ZZTH]TRINOTrinokularen mikroskopZa opazovanje z obema očesoma in dodatna možnost za priklop kamere.	POLARPolarizacijska enotaZa polarizacijo svetlobe.	[6DGB]ACCUpaket akumulatorskih baterijKomplet za ponovno polnjenje.
Abbe kondenzatorZ numerično odprtino za koncentracijo in fokus svetlobe.	neskončen sistemZa stereo mikroskop.	omrežni priključek230V/50Hz v standardni različici za EU. Na željo tudi VB, AUS, ZDA različica.
halogenska osvetlitevHladna, varčevanje z energijo in dolgotrajna osvetlitev.	Zoom povečavaZa stereo mikroskope.	električni priključekVgrajeno v ravnotežju.230V/50Hz v standardni različici za EU. Na željo tudi na primer VB, AUS, ZDA različica.
LED osvetlitevHladno, varčevanje z energijo in še posebej za dolgotrajno osvetlitev.	vzporedni optični sistemZa stereo mikroskop, omogoča delo brez napak.	pošiljka paketaČas ki je potreben za izdelavo izdelka interno je prikazan v dnevih na piktogramu.
vpadna osvetlitevZa neprosojne predmete.	vgrajena skalaV okularju.	garancijaGarancijsko obdobje je prikazano na piktogramu.
prepuščanje svetlobeZa prosojne predmete.	vgrajen USB 2.0 digitalne kamereZa neposreden prenos slike na računalnik.
fluorescenčna osvetlitevZa stereo mikroskop.	vgrajen USB 3.0 digitalne kamereZa neposreden prenos slikena računalnik.

1. Krajšave

C-Mount	Adapter za povezavo od kamere do trinokularnega mikroskopa.
H(S)WF	Visoko (super) široko polje (okular z visokim očesom primerno za osebe z očali).
LWD	Velika delovna razdalja
N.A.	Numerična zaslonka
SLR kamera	Kamera Reflex z enojnim objektivom
SWF	Super široko polje (številka polja je vsaj ∅ 23 mm za 10-kratni okular)

KERN & SOHN GmbH

Ziegelei 1

72336 Balingen

Nemčija

Tel.: + 49-[0]7433-9933-0

Faks: + 49-[0]7433-9933-149

Spletna stran: www.kern-sohn.com

E-pošta: [e-mail]

GARANCIJSKI LIST

Izdelek: Kern Optics ORA 2SB analogni refraktometer (sol) ORA 2SB

Kat. št.: 132 08 15

Conrad Electronic d.o.o. k.d. Ljubljanska c. 66, 1290 Grosuplje Fax: [phone], Tel: [phone] www.conrad.si, [e-mail]

Garancijska izjava:

Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.

Garancija za izdelek je 1 leto.

Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije.

Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus-Conrad-Strasse 1, Nemčija.

Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.

Prodajalec:

Datum izročitve blaga in žig prodajalca:

Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim listom.
