ES716 - Popredajný servis PARTNER - Bezplatný návod na obsluhu

Typ produktu	Elektrická reťazová píla
Značka	PARTNER
Model	ES716
Hmotnosť naprázdno	4,2 kg
Menovitý výkon	1,6 kW
Kapacita olejovej nádrže	115 cm³
Maximálna dĺžka vodiacej lišty	35 / 40 cm
Rozstup reťaze	3/8 palca
Hrúbka reťaze	1,3 mm
Zaručená hladina akustického výkonu (LWA)	106 dB(A)
Hladina akustického tlaku (LpA)	93 dB(A)
Vibrácie ruka/rameno (ah)	4,63 m/s²
Napájanie	Sieť AC, 230 V, 50 Hz
Dvojitá izolácia	Trieda II (bez uzemnenia)
Brzda reťaze	Ovládaná predným chráničom ruky
Tepelný spínač	Ochrana proti preťaženiu
Blokovanie spínača	Zabraňuje náhodnému spusteniu
Predný a zadný chránič ruky	Áno
Záchyt reťaze	Zastaví reťaz v prípade pretrhnutia alebo vykoľajenia
Mazanie reťaze	Automatické pomocou olejového čerpadla
Brúsenie reťaze	Okrúhly pilník Ø 4 mm, špecifikovaný uhol brúsenia
Náhradné diely	Reťaz CHO022 (35 cm) / CHO028 (40 cm), lišta BRO026 / BRO037

Často kladené otázky - ES716 PARTNER

Ako nastaviť napnutie reťaze na píle PARTNER ES716?

Najprv uvoľnite maticu alebo gombík na upevnenie lišty. Pomocou napínacej skrutky (model s maticou) alebo vonkajšieho napínacieho gombíka (model s kolieskom) nastavte napnutie. Otáčaním v smere hodinových ručičiek napnutie zvyšujte, proti smeru ho znižujte. Reťaz by sa mala dať zdvihnúť o 2 až 3 mm v strede lišty. Potom pevne utiahnite maticu alebo gombík. Dôležité: Nepreťahujte, aby nedošlo k poškodeniu motora.

Aký olej použiť na reťaz a ako ho doplniť?

Použite špeciálny olej na reťaze píl, nový, s dobrou viskozitou. Nikdy nepoužívajte použitý olej. Na doplnenie odskrutkujte uzáver olejovej nádrže (kapacita 115 cm³), nalejte olej bez rozliatia, potom pevne utiahnite. Pravidelne kontrolujte hladinu cez kontrolné okienko. Nedostatočné mazanie môže spôsobiť zlomenie reťaze.

Ako spustiť pílu PARTNER ES716?

Uistite sa, že brzda reťaze je deaktivovaná (predný chránič ruky je potiahnutý dozadu). Pevne uchopte obe rukoväte. Pri držaní prednej rukoväte stlačte tlačidlo blokovania spínača, potom spínač. Po spustení uvoľnite blokovacie tlačidlo. Na zastavenie jednoducho uvoľnite spínač. Ak sa stroj nezastaví, aktivujte brzdu reťaze a odpojte zo siete.

Aké základné bezpečnostné opatrenia treba dodržiavať pri používaní tejto píly?

Vždy noste ochranné prostriedky: prilbu, chrániče sluchu, okuliare alebo štít, protirezné rukavice, dlhé nohavice a bezpečnostné topánky. Nikdy nepracujte sami. Držte pílu oboma rukami (pravá ruka na zadnej rukoväti, ľavá na prednej). Udržujte divákov aspoň 10 metrov ďaleko. Vyhnite sa kontaktu so zemou alebo elektrickými káblami. Použite predlžovací kábel vhodný do exteriéru.

Použite okrúhly pilník s priemerom 4 mm s držiakom pilníka. Umiestnite pilník kolmo na lištu a pilujte zub zvnútra smerom von, pričom dodržujte uvedený uhol brúsenia. Najskôr nabrúste všetky články na jednej strane, potom na druhej. Skontrolujte, či je výška hĺbkového dorazu 0,6 mm pod reznou hranou. Dobre nabrúsená reťaz vytvára dlhé triesky a sama sa zarezává do dreva.

Motor neštartuje, čo robiť?

Najprv skontrolujte, či je napájací kábel zapojený a nie je poškodený. Uistite sa, že je brzda reťaze deaktivovaná. Skontrolujte, či nedošlo k aktivácii tepelného spínača (stlačte na opätovné zapnutie). Ak je všetko v poriadku, vyskúšajte inú zásuvku. Ak problém pretrváva, kontaktujte autorizované servisné stredisko.

Ako vymeniť reťaz a vodiacu lištu?

Odpojte prístroj. Uvoľnite maticu alebo gombík na upevnenie lišty a odstráňte kryt ozubeného kolesa. Vyberte starú reťaz. Vložte novú reťaz do drážky lišty, začínajúc od predného ozubeného kolesa, s reznými zubami smerujúcimi dopredu na vrchnej strane. Namontujte lištu na čap napínača a upevňovaciu skrutku, potom nasaďte reťaz na hnacie ozubené koleso. Nasaďte kryt, mierne utiahnite, napnite reťaz, potom pevne utiahnite. Noste rukavice.

Ako funguje brzda reťaze a ako ju otestovať?

Brzda reťaze sa aktivuje posunutím predného chrániča ruky dopredu. Zablokuje reťaz v priebehu niekoľkých milisekúnd v prípade spätného rázu. Pri testovaní uvoľnite brzdu, spustite stroj a potom posuňte predný chránič ruky ľavým zápästím bez púšťania rukovätí. Reťaz by sa mala okamžite zastaviť. Nikdy nepoužívajte stroj, ak brzda nefunguje.

Aké sú odporúčané techniky rezania?

Pri kmeňoch ležiacich na zemi režte zhora nadol. Pri kmeni podopretom iba z jednej strany začnite rezom zdola (1/3 priemeru), potom dokončite zhora. Pri kmeni podopretom z oboch strán postupujte opačne: najprv režte zhora, potom zdola. Vždy používajte oporný hrot na stabilizáciu stroja. Vyhnite sa nebezpečnej zóne spätného rázu (horná časť prednej časti lišty).

Ako udržiavať pílu po použití?

Odpojte prístroj. Vyčistite vetracie štrbiny, drážku lišty a otvory na mazanie. Skontrolujte napnutie reťaze a stav lišty. Skontrolujte funkčnosť brzdy reťaze. Namastite koncové koleso lišty ložiskovým tukom. Uložte prístroj na suchom a chladnom mieste, mimo dosahu detí, s nasadeným krytom lišty.

NÁVOD NA OBSLUHU ES716 PARTNER

SK Pôvodné pokyny Elektrická reťazová píla

1) Zadná rukovät
2) Ochranný kryt pravej ruky
3) Predná rukoväť
4) Ochranný kryt ravej ruky/páka brzdy reťaze
5) Vonkajší gombík napínania reťaze
6) Skrutka na napínanie reťaze
7) Čap napínania retaze
8) Zátka olejovej nádrže
9) Okienko kontroly hladiny oleja
10) Ventilačné otvory
11) Kábel
12) Manuál
13) Vypínač
14) Zablokovanie vypínača
15) Ret'az
16) Tažný článok
17) Rezný článok

1) Garantovaná úroveň hluku je v súlade s normou 2000/14/E
2) Nástroj II. triedy
3) Značenie zhody CE
4) Nominálný kmitočet
5) Nominálný výkon
6) Striedavý prúd
7) Nominálne napätie
8) Typ
9) Kód výrobku
10) Rok výroby
11) Maximálna dížka vodiacej lišty
12) Meno a adresa výrobca
13) Č. Série
14) Model

B. BEZPEČNOSTNÉ OPATRENIA

VÝZNAM SYMBOLOV

Pozor

Pozorne si prečítajte manuál

Bezpečnostné čižmy

Helma, chrániče sluchu a ochranné okuliare lebo ochranný štítok

Rukavice proti rezu

Dlhé kalhoty proti rezu

Brzda reťaze vypojená, zapojená

Nedovol'te, aby sa k vám pri práci niekto priblížil

UPOZORNENIE Prečítajte si všetky bezpečnostné opatrenia a pokyny. Pri

nedodržaní upozornení a pokynov môže dôjst'

k elektrickému šoku, požiaru a/alebo vážnemu poraneniu.

Všetky upozornenia a pokyny si odložte v prípade budúceho použitia.

Pojem Elektrický nástroj vo všetkých upozorneniach znamená nástroj, ktorý funguje na elektrickú energiu s káblovým napojením alebo na batérie bez kábla.

1) Bezpečnost pracovného priestoru

a) Pracovný priestor udržiavajte v čistote a dobre osvetlený. Neporiadok a prítmie môže spôsobit' úraz.

b) Nikdy nepoužívajte elektrický nástroj vo výbušnom prostredí, kde sa nachádzajú horľavé látky, plyny alebo prach. Elektrické nástroje produkujú iskry, ktoré môžu vznietit' prach alebo výpary.

c) Pri práci s elektrickými nástrojmi chráňte deti a osoby stojace v okolí. Rozptyľovanie môže spôsobit’ stratu kontroly.

2) Bezpečnosť elektroinštalácie

a) Zástr čky na nástroji sa musia hodit do zásuvky. Žiadnym spôsobom neupravujte zástrčku. S uzemnenými elektrickými nástrojmi nepoužívajte žiadny adaptér. Originálne zástrčky a zhoda so zásuvkou znižujú riziko elektrického šoku.

Smer rezného zubu

Pred nastavením alebo čistením vždy odpojte nástroj zo siete

b) Nedotýkajte sa uzemnených povrchov ako sú káble, radiátory, reťaze a chladničky. Ak je va telo uzemnené, zvyšuje sa riziko elektrického šoku.

d) Kábel používajte iba predpísaným spôsobom. Nikdy nepoužívajte kábel na nosenie, ťahanie alebo odpájanie nástroja od zdroja elektrickej energie. Kábel chráňte pred teplom, olejom, ostrými hranami a pohyblivými časťami. Poškodené a zamotané káble zvyšujú riziko elektrického šoku.

e) Pri používaní nástroja v exteriéri používajte predlžovací kábel vhodný na použitie v exteriéri. Použitie kábla, ktorý je vhodný do exteriéru, znižujte riziko elektrického šoku.

f) Pri práci s elektrickým nástrojom vo vlhkom prostredí používajte zdroj so striedavým prúdom a s poistkou. Použitie striedavého prúdu znižuje riziko elektrického šoku.

3) Bezpečnost osób

a) Pri práci s elektrickým nástrojom bud'te ostražitý, pozerajte sa na to, čo robíte a riad'te sa zdravým rozumom. Nepoužívajte elektrický nástroj, ak ste unavený alebo ste pod vplyvom drog, alkoholu alebo liečiv. Chvíl'a nepozornosti pri práci s elektrickým nástrojom môže viest' k vážnym poraneniam.

b) Používajte ochranné prostriedky. Vždy noste ochranné prostriedky na oči. Ochranné prostriedky ako maska, protišmyková obuv, helma alebo slúchadlá používané v určitých podmienkach znižujú riziko poranenia.

c) Vyvarujte sa náhodnému naštartovaniu. Skontrolujte, či je spínač pred zapojením nástroja do siete a/alebo k batérii, pred nadvihnutím alebo prenášaním nástroja vo vypnutej polohe (off). Prenášanie nástroja s prstom na spínači alebo nabíjanie nástroja so zapnutým spínačom môže spôsobit' nehodu.

d) Pre zapnutím nástroja dajte dolu všetky nastavovacie klúče a hasáky. Hasák alebo klúč pripojený k rotačnej časti elektrického nástroja môže spôsobit' poranenia.

f) Noste vhodný odev. Nenoste vol'ný odev alebo šperky. Chráňte si vlasy, odev a rukavice v blízkosti pohyblivých častí. Vol'ný odev, šperky a dlhé vlasy sa môžu zachytit do pohyblivých častí.

g) Ak máte k dispozícii pripojenie k zariadeniu na extrahovanie a zber prachu, skontrolujte, či je toto zariadenie správne napojené. Použitie zariadenie na zber prachu môže znížit' nebezpečenstvo spojené s prachom.

a) Nepoužívajte elektrický nástroj nasilu. Používajte správny nástroj. Správny nástroj vykoná prácu lepšie a bezpečnejšie, keõže bol na úkon vyrobený.

b) Elektrický nástroj nepoužívajte, ak sa spínačom nezapne prípadne nevypne. Všetky elektrické nástroje, ktoré sa nedajú riadiť spínačom sú nebezpečné a musia sa dať opraviť.

c) Pred každým nastavením, výmenou príslušenstva alebo pred uskladnením elektrického nástroja odpojte zástr čku elektrického nástroja zo siete a/alebo batérie. Takéto preventívne bezpečnostné opatrenie znižujte riziko náhodného zapnutia.

d) Elektrické nástroje, ktoré nepoužívate, skladujte mimo dosahu detí a nedovol'te osobám, ktoré nepoznajú nástroj alebo tieto pokyny, s nástrojom manipulovať. Elektrické nástroje v rukách neškolených používatel'ov sú nebezpečné.

e) Robte údržbu elektrických nástrojov. Skontrolujte, či nástroj nie je nesprávne zapojený, alebo či nie sú ohnuté alebo zlomené pohyblivé časti, prípadne iné poruchy, ktoré by mohli ovplyvnit fungovanie nástroja. Ak je nástroj poškodený, pred použitím ho dajte opraviť. Vel'a úrazov spôsobí nedostatočná údržba elektrických nástrojov.

f) Rezné nástroje udržiavajte ostré a čisté. Riadne udržiavané rezné nástroje s ostrými hranami sa neohnú a jednoduchšie sa ovládajú.

g) Elektrický nástroj, jeho časti a príslušenstvo používajte podľa týchto pokynov, do úvahy berte aj pracovné podmienky a druh vykonávanej práce. Používanie nástrojov pri úkonoch, na aké nie sú vyrobené, môže viest k nebezpečnej situácii.

1. Servis

a) Údržbu elektrického nástroja môže vykonávať iba kvalifikovaný opravár pomocou rovnakých náhradných dielov. Toto zaistí, aby bola zachovaná bezpečnosť elektrického nástroja.

- Pri práci s reťazovou pílou sa žiadnou častou tela nepribližujte k píle. Pred zapnutím reťazovej píly skontrolujte, či sa reťaz píly ničoho nedotýka. Pri práci reťazovými pílami stačí iba chvíľka nepozornosti a môže dôjst k zachyteniu oblečenia alebo časti tela do reťaze píly.

- Reťazovú pílu držte vždy pravou rukou na zadnej rukoväti a l'avou rukou na prednej rukoväti. Nikdy nedržte reťazovú pílu naopak, zvyšuje sa tým riziko poranenia.

- Elektrický nástroj držte iba za izolovanú úchytku, lebo reťazová píla sa môže dostať do kontaktu so zakrytým elektrickým káblom alebo s vlastných lankom. Ked' sa reťazová píla dostane do kontaktu s káblom, ktorý je pod prúdom, môžu sa aj nechránené kovové časti elektrického nástroja dostať pod prúd a používatel'ovi nástroja spôsobit' elektrický šok.

- Pri práci noste ochranné okuliare a slúchadlá. Odporúčajú sa aj ochranné prostriedky na hlavu, ruky, nohy a chodidlá. Vhodný ochranný odev znižuje riziko poranenia odletujúcimi úlomkami alebo v prípade kontaktu s reťazou píly.

- Reťazovú pílu nepoužívajte na strome. Ak ste na strome, môžete si použitím reťazovej píly spôsobit' zranenie.

- Pri práci s reťazovou pílou stojte vždy pevne na fixovanom, bezpečnom a rovnom povrchu. Šmykl'avý alebo nestabilný povrch môže spôsobit stratu rovnováhy alebo kontrolu nad reťazovou pílou.

- Ked' pílite napnutý konár, dávajte pozor, aby sa nevymrštil. Ked' sa uvoľní napätie v dreve, konár môže udriet' používatel'a a/alebo spôsobí stratu kontroly nad pílou.

- Pri rezaní malých krovín a stromčekov bud’te obzvlášť opatrní. Tenký materiál môže zaseknút reťaz píly a švihne ňou dopredu, alebo zapríčiní používateľovi stratu rovnováhy.

- Reťazovú pílu noste za prednú rukováť, vždy musí byť vypnutá. Pílu držte od tela. Reťazovú pílu prenášajte a skladujte s nasadeným ochranným krytom na vodiacu lištu. Správne zaobchádzanie s reťazovou pílou znižuje pravdepodobnosť náhodného kontaktu s pohybujúcou sa reťazou píly.

- Pri mazaní, napínaní reťaze a výmene príslušenstva sa riad'te návodom. Zle napnutá alebo zle namazaná reťaz môže viest k je prasknutiu, prípadne zvyšuje riziko spätného vymrštenia.

- Dbajte na to, aby boli rukoväte suché, čisté a aby neboli špinavé od oleja alebo maziva. Mastné rukoväte od oleja sa šmýkajú a spôsobia stratu kontroly nad výrobkom.

- Pílou píl'te iba drevo. Reťazovú siet nepoužívajte iba na účely, na ktoré bola vyrobená. Napríklad: nepoužívajte ju na rezanie plastov, muriva alebo stavebných materiálov, ktoré nie sú z dreva. Používanie reťazovej píly na iné účely, než pre aké je určená, môže viest k nebezpečným situáciám.

Dôvody a prevencia pred spätným vymrštením: Spätný pohyb môže nastat', ked' sa nos alebo špic lišty dotkne nejakého predmetu (Obr. B3), alebo ked' sa drevo zasekne do píly a potiahne pri rezaní reťaz píly.

Dotyk špica môže niekedy spôsobit' neočakávaný pohyb vzad, čím dôjde k vymršteniu lišty naspät' k používatel'ovi.

Potiahnutím reťaze píly pozdíž hornej časti lišty môže potlačit' lištu náhle naspät' k používateľovi.

Všetky tieto reakcie môžu spôsobit' stratu kontroly nad pílou, čo môže viest' k vážnym poraneniam. Nespoliehajte sa iba na bezpečnostné zariadenie, ktoré je zabudované v píle. Ako používatel' reťazovej pily musíte vykonať niekol'ko bezpečnostných krokov, aby vaša práca s pílou neviedla k nehodám alebo poraneniam.

Vymrštenie je spôsobené nesprávnym použitím píly alebo podmienkami, ktorým sa dá vyhnúť, ak sa dodržia doleuvedené bezpečnostné opatrenia:

• Pílu držte pevne oboma rukami tak, aby palce a prsty obopínali rukováte reťazovej píly. Stojte v takej polohe, aby ste pri vymrštení pílu udržali. Ak používatel' dodrží predpísané opatrenia, vymrštenie bude mať pod kontrolou. Dbajte na to, aby sa vám reťazová píla nevymkla z rúk.
• Nedosahujte pílou vzdialené miesta a nepracujte vyššie, ako je úroveň vašich pliec. Vyvarujete sa tak nechceného kontaktu špicom a umožní vám to lepšie udržať kontrolu nad pílou v nepredvídaných situáciách.
• Používajte iba náhradné lišty a reťaze odporúčané výrobcom. Nesprávne náhradné lišty a reťaze môžu spôsobit' prasknutie reťaze a/alebo spätné vymrštenie píly.
• Postupujte podl'a pokynov od výrobcu ohľadne brúsenia a údržby píly. Zmenšovanie úrovne nastavenia híbky môže viest k zväčšeniu spätného vymrštenia.

Dodatočné bezpečnostné odporúčania

1. Návod na použitie. Všetky osoby, ktoré používajú tento nástroj, si musia dôkladne prečítať celý návod na použitie. Ak pílu predávate alebo požičiavate inej osobe, návod na použitie musíte priložit k nástroju.
2. Bezpečnostné opatrenia pred použitím nástroja. Nikdy nedovol'te používať nástroj osobám, ktoré sa dôkladne neoboznámili s návodom na použitie. Neskúsené osoby musia postupovať podl'a tréningového programu a môžu píliť iba na koze na rezanie.
3. Kontroly riadenia. Pred každým použitím nástroj dôkladne skontrolujte, obzvlášť po veľkom nápore, alebo v prípade, ak zjavne nefunguje dobre. Vykonajte všetky úkony uvedené v kapitole Údržba a skladovanie – pred každým použitím.
4. Opravy a údržba. Všetky časti nástroja, ktoré môžete sami vymeniť, sú jasne vysvetlené v pokynoch kapitoly Montáž / Demontáž. Ak je nutná výmena iných častí, môže byť prevedená iba v autorizovanom servisnom stredisku.
5. Odev. (Obr. 1) Počas použitia tohto nástroja musí používatel' nosit' nasledovný schválený obranný odev: ochranný odev správnej vel'kosti, bezpečnostnú obuv s protišmykovou podrážkou, tvrdenou špicou a ochranou proti prerezaniu, ochranné rukavice zabezpečené proti prerezaniu a vibráciám, ochranné okuliare alebo štít, protihlukové slúchadlá a helmu (v prípade nebezpečenstva padajúcich predmetov). Môžete si ho kúpiť u dodávatel'ov ochranných odevov.

6. Bezpečnostné opatrenia ohľadne ochrany zdravia – vibrácie a úroveň hluku. Dbajte na obmedzenia úrovne hluku v bezprostrednej oblasti okolo vás. Po dlhom používaní nástroja je používatel’ vystavený vibráciám, ktoré môžu mať za následok Raynaudov symptóm - biele prsty, syndróm dutého zápästia a podobné poruchy.

7. Bezpečnostné opatrenia ohľadne ochrany zdravia – chemické látky. Používajte olej, ktorý je schválený výrobcom.

8. Bezpečnostné opatrenia ohľadne ochrany zdravia – teplo. Počas použitia sa reťazové koleso a reťaz zohrejú na vysokú teplotu, a preto dávajte pozor, aby ste sa týchto horúcich častí nedotkli.

9. POZOR! Počas prevádzky nástroj vytvára elektromagnetické pole. Za určitých okolností môže mať toto magnetické pole vplyv na aktívne alebo pasívne zdravotnícke implantáty. Za účelom zníženia rizika vážneho alebo smrtel'ného úrazu odporúčame osobám, ktoré takého implantáty majú, aby sa pred použitím stroja poradili so svojim lekárom a výrobcom implantátu.

Bezpečnostné opatrenia ohľadne transportu a skladovania. (Obr. 2) Vždy, ked' meníte miesto práce, odpojte nástroj od zdroja elektrickej energie a aktivujte brzdu na reťazi. Pred prenášaním alebo skladovaním nástroja založte ochranný kryt na vodiacu lištu. Nástroj noste v ruke s lištou smerujúcou dozadu. Ak prenášate nástroj v aute, zabezpečte ho proti poškodeniu.

Spätné vymrštenie. (Obr. 3) Spätné vymrštenie pozostáva zo silného spätného pohybu lišty smerom nahor k používatel'ovi. K takémuto vymršteniu dôjde vtedy, ked' sa horná časť hrotu lišty (nazývaná tiež zóna nebezpečenstva spätného vymrštenia – vid'. červená značka na vodiacej lište) dotkne nejakého predmetu alebo ak sa reťaz zasekne do dreva. Spätné vymrštenie môže zapríčinit' stratu kontroly nad nástrojom, a následne viest' k nebezpečných až smrtel'ným úrazom. Brzdová páka na reťazi alebo iné bezpečnostné zariadenia nie sú dostačujúce a neochránia používatel'a pred poranením:

Používatel' si musí byť vedomý podmienok, ktoré môžu spôsobit túto reakciu a musí sa takýmto situáciám vyhnút, musí byť opatrný, prihliadať na svoje skúsenosti a s pílou musí narábať patrične a obozretne (napríklad: nikdy nesmie píliť viac konárov naraz, môže pritom náhodne naraziť na zónu nebezpečenstva spätného pohybu.

Bezpečnosť miesta práce

1. Nedovol'te det'om a osobám, ktoré sa neoboznámili s týmito pokynmi, používať tento výrobok. Miestne predpisy môžu obmedzovať vek používatel'a.
2. Výrobok používajte iba takým spôsobom a na také účely, ktoré sú uvedené v tomto návode.
3. Pozorne skontrolujte miesto práce a eliminujte zdroje nebezpečenstva (napr.: cesty, trasy, elektrické káble, nebezpečné stromy, a pod.)
4. Všetky osoby a zvieratá držte v bezpečnej vzdialenosti od miesta práce (v prípade potreby ohrad'te plotom a použite upozorňujúce značky) - minimálne 2,5 násobok výšky kmeňa, v každom prípade nie menej ako desať metrov.
5. Používatel' zodpovedá za úrazy a riziká spôsobené iným osobám alebo za škody na ich majetku.

Bezpečnosť pri používaní elektrických zariadení

1. Odporúčame, aby ste použili zariadenie s reziduálny prúdom a so spúšťacím prúdom, ktorý nepresahuje 30 mA. Ani so zariadením s inštalovaným reziduálnym prúdom sa nedá zabezpečit úplná bezpečnosť a je nutné vždy dodržiavať bezpečnostné pokyny. Pri každom použití skontrolujte zariadenie s reziduálnym prúdom.

2. Pred použitím skontrolujte, či nie je kábel poškodený, v prípade poškodenia alebo opotrebovania ho vymeňte.

3. Výrobok nepoužívajte, ak sú elektrické káble poškodené alebo opotrebované.

4. Ak je kábel prerezaný alebo je poškodená jeho izolácia, výrobok okamžite odpojte od zdroja elektrickej energie. Nedotýkajte sa sieťového kábla dovtedy, kým nie je odpojený od zdroja elektrickej energie. Neopravujte prerezaný alebo poškodený kábel. Kábel dajte vymeniť v autorizovanom servisnom stredisku.
5. Predlžovací kábel nesmie byť navinutý ani stočený, môže sa totiž prehriat a tak zníži vvkonnost' kosačky.
6. Je potrebné vždy dbať na to, aby bol sieťový alebo predlžovací kábel vždy za používatel'om a skontrolujte, či nespôsobujte používatel'ovi alebo iným osobám žiadne nebezpečenstvo. Dbajte na to, aby sa nepoškodil teplom, ostrými predmetmi, ostrými hranami, olejom a pod.
7. Kábel umiestnite tak, aby sa počas rezania nezachytil na konároch alebo podobných predmetoch.
8. Pred odpojením zástrčky, konektora na kábli alebo predlžovacieho kábla vždy najprv vypnite zdroj elektrickej energie.
9. Výrobok vypnite, zástrčku vytiahnite zo zdroja elektrickej energie a skontrolujte, či nie je poškodený alebo opotrebovaný sieťový kábel. Potom môžete kábel zvinúť a uskladniť. Neopravujte poškodený kábel. Kábel dajte vymeniť v autorizovanom servisnom stredisku.
10. Výrobok nikdy nenechávajte bez dozoru, najprv vytiahnite zástrčku zo zdroja elektrickej energie.
11. Kábel namotávajte opatrne, dbajte na to, aby sa na čom neurobili slučky.

12. Používajte iba sieťový zdroj striedavého napätia uvedený na štítku výrobku.

13. Ret'azová píla má dvojitú izoláciu v súlade s normami EN60745-1 a EN60745-2-13. Za žiadnych okolností sa nesmie žiadna časť tohto výrobku dotýkat' uzemnenia.

Káble

1. Sieťové a predlžovacie káble si môžete kúpiť v miestnom autorizovanom servisnom stredisku.
2. Používajte iba schválené predlžovacie káble.
3. Predlžovacie káble a vedenia sa môžu používať iba vtedy, ak sú určené na použitie v exteriéri.
4. Ak chcete počas prevádzky výrobku použit predlžovací kábel, použite iba nasledovné rozmery káblov:

Modely ES716, ES718, ES720:

• 1,0 mm²: maximálna dížka 40 metrov
• 1,5 mm²: maximálna dížka 60 metrov
• 2,5 mm²: maximálna dĺžka 100 metrov

Modely ES722:

• 1,5 mm²: maximálna dížka 50 metrov
• 2,5 mm²: maximálna dížka 90 metrov

C. POPIS BEZPEČNOSTNYCH ZARIADENÍ

ZABLOKOVANIE VYPÍNAČA

Na Vašom stroji je inštalované zariadenie (obr.1), ktoré pokial' nie je zapojené, zabraňuje stisnutiu vypínača za účelom zamedzenia náhodného spustenia.

BRZDA REŤAZE PRI UVOLNENÍ VYPÍNAČA

Váš stroj je vybavený zariadením, ktoré okamžite blokuje reťaz pri uvolnení vypínača; pokial' nefunguje, nepoužívajte stroj, ale odneste ho do Autorizovaného servisného strediska.

Ochranný kryt l'avej ruky (obr. 2) slúži (za predpokladu, že je na stroji instalovaný správným spôsobom) k tomu, aby sa Vaša ruka nedostala do kontaktu s pilovým reťazom. Ochranný kryt l'avej ruky má okrem toho aj funkciu spustenia brzdy reťaze, zariadenie, ktoré bylo vyvinuto k zablokovaniu reťaze počas niekolko milisekund v prípade spätného vrhu. Brzda reťaze je vypojená, ak je ochranný kryt l'avej ruky stisnutý dozadu a zablokovaný (reťaz sa môže pohybovať). Brzda reťaze je zapojená, ak je ochranný kryt l'avej ruky stlačený dopredu (reťaz je zablokovaný).

Brzda na reťazi sa môže aktivovať potlačením l'avého zápästia dopredu, alebo kedt sa zápästie dotkne prednej rúčky v súvislosti so spätným pohybom.

Ak zariadenie používate so žrdțou vo vodorovnej polohe, napr. pri rúbanie stromov, brzda na reťazi je menej chránená (Obr. 3)

Uvoľnenie brzdy na reťazi kedt je spínač napnutý, výrobok naštartuje.

ZACHYTÁVAČ REŤAZE

Toto zariadenie je vybavené zachytávačom reťaze (Obr. 4), ktorý je umiestnený pod ozubeným kolieskom. Tento mechanizmus slúži nato, aby sa zabránilo spätnému pohybu reťaze v prípade brzdenia alebo vykol’ajenia.

Takýmto situáciám sa vyhnete, ak je reťaz správne napnutá (Vidt. Kapitola D. Montáž/Demontáž).

OCHRANNÝ KRYT PRAVEJ RUKY

Slúži k ochrane (obr.5) ruky v prípade rozbitia reťaze.

TEPELNÁ POISTKA

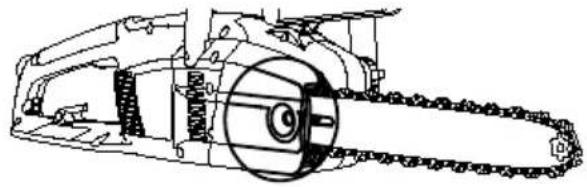

Motor je chránený tepelnou poistkou (Obr. 6), ktorá sa aktivuje, kedt sa reťaz zasekne alebo ak je motor preťažený. V takom prípade zariadenie vypnite, vytiahnite zástrčku zo siete, vyčistite zablokované miesto a počkajte pár minút, kým stroj vychladne. Tepelnú poistku znovu resetujte zatlačeným naspát.

Resetovanie tepelnej poistky s uvol'nenou brzdou na reťazi a zatlačeným spínačom, výrobok naštartuje.

Postup pri montáži sa mení podľa modelu Vášho stroja, preto sa riaíte obrázkami a typom stroja uvedeným na štítke výrobku, venujte zvýšenú pozornosť správnej montáži.

2b. Odskrutkujte otočný regulátor držiaci lištu a odstráňte kryt na reťazovom kolese.

4a. Skontrolujte, či je svorka napínania reťaze čo najďalej od reťazového kolesa. Lištu upevnite ku skrutke držiacej lištu a svorke napínania reťaze. Ret’az umiestnite na reťazové koleso.

4b. Kovové posuvné koliesko otáčajte v protismere hodinových ručičiek. Lištu upevnite ku skrutke držiacej lištu a reťaz položte na reťazové koleso.

Založte kryt na reťazovom kolese, skontrolujte, či zuby reťaze zapadajú do reťazového kolesa a do drážky na vodiacej lište.

5a. Naskrutkujte maticu na žrī rukou a príliš neuťahujte.

5b. Naskrutkujte gombík na žrdi a príliš neuťahujte.

6a. Napnite reťaz, naskrutkujte skrutky na napnutí reťaze v smere hodinových ručičiek pomocou priloženého klúča alebo skrutkovača. Reťaz uvoľníte otočením v protismere hodinových učičiek (pri tejto operácii držte koniec žrde nadvihnutý).

6b. Ret'az napnete skrutkovaním vonkajšieho gombíka na ret'azi v smere hodinových ručičiek a uvoľníte otočením v protismere hodinových ručičiek (pri tejto operácii držte koniec žrde nadvihnutý)

1. Reťaz utiahnite na požadovanú úroveň. Reťaz potiahnite preč od žrde a skontrolujte, či je priestor medzi nimi približne 2 – 3 mm.

8a. Utiahnite maticu na žrdi pomocou priloženého klúča alebo skrutkovača.

8b. Utiahnite žrī na bezpečnú úroveň.

Príliš silné napnutie reťaze môže pretežovať motor a poškodit ho, pokial' nie je dostatečne napnutý, môže dôjsť k jeho uvolneniu, zatial' čo správne napnutý reťaz znamená lepší rezný výkon stroja a jeho dlhšiu životnosť. āasto kontrolujte napätie reťaze, pretože použitím sa jeho dnžka natahuje (najmä pokial' je nový, pri prvej montáži skontrolujte napätie po 5 minutách práce); v každom prípade nenapínajte reťaz hned po použití, ale vyčkajte, až sa ochladí.

Pokial' musíte regulovat' napätie reťaze, vždy najprv uvolnite upevňovacie matice/gombík lišty pred zásahom na skrutke/gombíku napínania reťaze; správne ho napnite a znovu utiahnite upevňovacie matice/gombík lišty.

E. SPUSTENIE A ZASTAVENIE

Štartovanie: Pevne uchopte obe rúčky, uvol'nite brzdovú páku na reťazi a ruku stále držte na prednej rúčke, stlačte a držte blokovanie spínača zatlačené. Potom stlačte spínač, teraz môžete uvol'nite blokovanie spínača).

POZOR! Nedostatečné premazanie rezacieho nástroja spôsobuje rozbitie reťaze s vážným nebezpečenstvom zranenia osôb i so smrtelnými následkami.

Mazanie lišty a reťaze je zaisťované automatickým čerpadlom. Skontrolujte podľa pokynov v odseku "Údržba", či je reťazový olej dodávaný v dostatečnom množstve.

Volba reťazového oleja

Používajte výhradne nový olej (špeciálny typ pre reťazy) s dobrou viskozitou: musí mať dobrú prilnavosť a zaručovať správne kluzné vlastnosti ak v lete tak v zime. Pokial' nemáte k dispozícii reťazový olej, použite prevodový olej EP 90.

Nikdy nepoužívajte použité oleje, pretože sú škodlivé pre Vás, stroj a životné prostredie. Skontrolujte, či je olej vhodný pre teplotu prostredia v mieste použitia: pri teplotách pod 0°C niektoré oleje hustnú, pretežují a poškodzujú čerpadlo. Pre volbu najvhodnejšieho oleja kontaktujte Vaše Autorizované servisné stredisko.

Doplňovanie oleja

Pred vykonaním údržby alebo pred čistením odpojte výrobok od zdroja elektrickej energie.

POZOR! Pokial' pracujete v obzvlášte špinavých lebo prašných prostrediach, popísané operácie musia byť robené v kratších intervaloch ako je uvedené.

Skontrolujte, či čerpadlo reťazového oleja správne funguje, nasmerujte lišty smerom ke svetlej ploche vo vzdialenosti dvadsati centimetrov, po minute chodu stroja sa na ploche musia objaviť zretel’né stopy oleja (obr.1). Skontrolujte, či pre zapojenie a vypojenie brzdy reťaze nemusíte vyvíjať príliš veľký tlak lebo naopak k zapojeniu lebo vypojeniu dochádza príliš l’ahko, skontrolujte taktiež, či nie je zablokovaná. Dalej skontrolujte jej funkciu nasledujúcim spôsobom: vypojte brzdu reťaze, uchopte správnym spôsobom stroj a uveíte ho do chodu, zapojte brzdu reťaze stlačením ochranného krytu l’avej ruky pomocou l’avého zápästia/l’avej paže, pritom nikdy nepúšťajte rukoväte (obr.2). Pokial’ brzda reťaze funguje, reťaz sa musí okamžite zablokovať. Skontrolujte, či je reťaz naostrený, v dobrom stave a správne napnutý, pokial’ je nepravidelne opotrebovaný lebo jeho rezný zub dosahuje výšky tol’ko 3 mm, vymeňte ho (obr.3).

âasto čistite ventilačné otvory, zamedzíte tak prehrievaniu motoru. (obr.4).

Skontrolujte funkciu vypínača a zablokovania vypínača (tuto operáciu robte s vypojenou brzdou reťaze): zapniete vypínač a zablokovanie vypínača a skontrolujte, či sa hned po uvolnení vracajú do kl’udovej polohy; overte, či bez zapojenia zablokovania vypínača nie je možné zapnút vypínač.

Skontrolujte, či zachytávač reťaze a ochranný kryt pravej ruky sú v dobrom stave a bez viditelných porúch ako napríklad poškodenie materiálu.

Skontrolujte lištu, pokial' je to nutné starostlivo očistite jej otvory mazania (obr.4) a vodiacu drážku (obr.5), pokial' je drážka opotrebovaná lebo na nej sú viditel'né hlboké rýhy, vymeňte ju. Pravidelne čistite reťazové koleso a kontrolujate, či nie je opotrebované. (Obr. 7).Premažte reťazové koliesko na špici lišty tukom pre ložiská označeným otvorom (obr.8)...

Ostrenie reťaze (v prípade potreby)

Pokial' reťaz nereže bez nutnosti pritlačiť lištu na drevo a vyrába veľmi jemné piliny, znamená to, že nie je dobre naostrený. Pokial' sa pri rezaní netvorí piliny, reťaz je celkom tupý a pri rezaní drví drevo na prach. Dobre naostrený reťaz prechádza drevom sám a tvorí dlhé a veľké piliny.

Rezná časť reťaze je predstavovaná rezným článkom (obr.9), s rezným zubom (obr.10) a omezovačom hl'bky rezu (obr.11). Rozdiel výšky medzi nimi určuje hl'bku rezu; pre správne ostrenie potrebujete vodič ociel'ky, guľatú ociel'ku o priemeru 4 mm. Postupujte nasledujúcim spôsobom: so správne namontovaným a správne napnutým pilovým reťazom zapojte brzdu reťaze, umiestnite vodič ociel'ky podľa obrázku, kolmo k lište (obr.12), a nabráste rezný zub s úhlami zobrazenými na obrázku (obr.13), ostrenie robte vždy zvnútra smerom von a pri návrate znížte vyvíjaný tlak (je vel’mi dôležité dodržovať správný postup pri ostrení: príliš veľké, nedostatočné úhly ostrenia lebo chybný priemer ociel'ky zvyšujú sklon stroja k spätným vrhom). Pre dosaženie presnejších bočných úhlov nastavte ociel'ku tak, aby vertikálne presahovala hornú reznú časť približne o 0,5 mm. Naostrite najprv všetky zuby na jednej strane, pak otočte stroj a opakujte operáciu. Skontrolujte, či po ostrení majú všetky zuby rovnakú dnžku a či výška omezovačov hl'bky dosahuje 0,6 mm pod úrovňou hornej rezacej časti: skontrolujte výšku pomocou šablóny a opilujte (pomocou plochého pilníka) vyčnievajúcu časť, zaoblite potom prednú časť omezovača hl'bky (obr.14), pritom dávajte pozor, abyste NEOPILOVALI aj zub ochrany proti spätnému vrhu (obr.15).

Odneste stroj do Autorizovaného servisného strediska k generálnej revízii a kontrole brzdných zariadení.

Skladovanie

Počas použitia sa vyhnite: (obr.1)

• rezaniu v situácii, kei by sa kmeň mohol počas rezania zlomiť (drevo je napnuté, suché stromy apod.): náhle zlomenie môže byť vel'mi nebezpečné.
• aby sa lišty lebo reťaz zasekly v rezu: pokiaľ k tomu predsa dôjde, odpojte stroj od prívodu napătia a pokuste sa zvednúť kmeň, vyvíjajte páku pomocou vhodného nástroja; nesnažte sa vytiahnúť stroj jeho ľahaním lebo otriasaním, mohli byste poškodiť stroj lebo sa zranit.
• situáciam, ktoré by mohli spôsobit' reakciu spätného vrhu.
• nepouživali výrobok vyššie ako je úroveň pliec
• nerezali drevo s cudzími predmetmi, napr. klince Počas použitia: (obr.1)
• Pokial' režete v svahе, pracujte vždy nad kmeňom, týmto spôsobom Vás kmeň nemôže zasiahnúť, pokial' by sa začal gúlať dolu.
• V prípade stínania dokončite za každých okolností započnutú prácu: částočne šťatý strom by sa mohol zlomit.
• Na konci každého rezu zaznamenáte značnú zmenu sily potrebnej k držaniu stroja, dávajte vel'ký pozor, abyste nestratili kontrolu nad strojom.
  V nasledujúcom texte sa sústredíme na dva typy rezu:

rez pomocou t'ahania re'taze (zhora smerom dolu) (obr.2), u ktorého je nebezpečenstvo nähleho premiestnenia stroja smerom ku kmeni s nasledujúcou stratou kontroly, pokial' je to možné, používajte pri práci opierku.

Rez s tlačením reťaze (zdola smerom nahoru) (obr.3): u ktorého je nebezpečenstvo náhleho premiestnenia stroja smerom k pracovníkovi s rizikom jeho zasaženia lebo náraz rizikového sektoru na kmeň a nasledujúcou reakciou spätného vrhu; pri rezaní preto dávajte vel'ký pozor.

Najbezpečnejší spôsob použitia stroja je upevnenie dreva na kozu, rezanie zhora smerom dolu a práca mimo opery. (obr.4)

Použitie opierky

Ak je to možné, používajte opierku pre bezpečnejšie rezanie: zasařte ju do kôry lebo do povrchu kmeňa, zaručíte tak ľahšiu kontrolu stroja. Ďalej sú uvedené typické postupy, ktoré je treba dodržaťt v určitých situáciach, vždy však posúřte, či sú vhodné lebo nie pre Váš prípad, a zvážte, ako urobit rez s čo najmenším rizikom.

Kmeň na zemi (Nebezpečenstvo kontaktu reťaze s terénom na konci rezu). (obr.5)

Režte zhora smerom dolu cez celý priemer kmeňa. Na konci rezu postupujte opatrne, abyste zamedzili kontaktu reťaze s terénom. Pokial’ môžte, prerušite rezanie ve 2/3 hrúbky kmeňa, otočte kmeň a režte zvyšnú časť zhora smerom dolu, abyste sa tak vyhnuli nebezpečenstvu kontaktu reťaze s terénom.

Kmeň oprený len na jednom konci (Nebezpečenstvo zlomenia kmeňa počas rezu) (obr.6)

Začnite rezať zospodu do približne 1/3 priemeru, potom prácu dokončite zhora a napojte sa na už urobený rez.

Kmeň oprený na dvoch koncoch (Nebezpečenstvo stlačenia reťaze.) (obr.7)

Začnite rezať zhora do približne 1/3 priemeru, potom prácu dokončete zospodu a napojte sa na už urobený rez.

Kmeň stromu je umiestnený na svahu. Na svahu vždy stojte nad kmeňom stromu. Pred pílení naprieč zabezpečíte ovládanie reziva tak, že tesne pred úplným prerezaní uvoľníte tlak rezania, ale rukováte reťazovej píly nad’alej pevne držte. Dbajte na to, aby sa reťaz nedostala do kontaktu so zemou.

Stínanie stromov

POZOR!: Nikdy sa nepokúšajte stínať stromy, pokial' nemáte dostatečnú skúsenosť, v každom prípade nestínajte nikdy stromy, ktorých priemer kmeňa je väčší ako dňžka lišty! Tato operácia je vyhradená pre skúsených užívatel'ov vybavených vhodným zariadením.

Účelom stínania je nechať padnúť strom do čo najlepšej polohy pre následujúce odstraňovanie konárov a rezanie kmeňa. (Zamedzte tomu, aby sa padajúci strom zachytil do konárov iného stromu: st'ahovať zachytený strom je vel'mi nebezpečné).

Musíte rozhodnúť čo najlepší smer pádu na základe nasledujúceho zváženia: čo sa nachádza okolo stromu, jeho naklonenia, nahnutia, smer vetru a koncentrácia konárov.

Nezabúdajte na výskyt suchých lebo zlomených konárov, ktoré by sa mohly zlomiť počas stínania a predstavovať nebezpečenstvo.

POZOR! Počas stínania stromov v kritických podmienkach si po ukončení rezu okamžite snímte chrániče sluchu, abyste mohli zaznamenať neobvyklé zvuky a eventuálne výstražné signály.

Predbežné operácie rezu a vyhl'adanie únikovej cesty Odstráňte konáry, ktoré bránia v práci (obr.8), začnite zhora smerom dolu tak, aby sa kmeň nachádzal medzi Vami a strojom, odstráňte potom zložité konáre jeden po druhom. Odstráňte porast okolo stromu a pri určení únikovej cesty zaznamenajte prípadné prekážky vyskytujúce sa okolo stromu (kamene, korene, príkopy apod.) a brániace v úniku (úniková cesta slúži pri padaní stromu); na obrázku (obr.9) je zobrazený smer, ktorým sa musíte vydat' (A predpokládaný smer pádu stromu.

B.Úniková cesta C. Nebezpečná zóna)

STÍNANIE STROMU (obr.10)

Za účelom zaručenia kontroly nad pádom stromu musíte urobit nasledujúce rezy:

Smerový zárez, ktorý musí byť urobený ako prvý, slúži ku kontrole smeru pádu stromu: najprv režte HORNÚ ČASE, smerového zárezu na strane, ku ktorej má byť strom stínaný. Držte sa na pravej strane stromu a režte metodou ĥahania reťaze; potom urobte SPODNÚ ČASE, rezu, ktorý sa musí zíst s koncom hornej časti. Hľbka smerového zárezu musí odpovedať 1/4 priemeru kmeňa, s úhlom najmenej 45° mezi horným a dolným rezom.

Setkanie medzi dvoma zárezmi sa nazývá "línia smerového rezu". Línia musí byť dokonale vodorovná a v pravom úhlu (90°) k smeru pádu.

Rez pri stínaní, ktorý má za účel pád stromu, musí byť provedený vo výške 3-5 cm nad spodnou časťou línie smerového rezu a končiť vo vzdialenosti 1/10 kmeňa od zárezu. Držte sa na pravej strane stromu a režte metodou t’ahania refaze použite pritom opierku. Skontrolujte, či sa strom nenakláňa iným smerom ako plánovaným. Hneī ak

je to možné, vložte do zárezu drevorúbačský klin. āasť stromu, ktorá ostala nerezaná sa nazýva "kńb", ktorý vedie strom pri pádu; pokiaľ je nedostačujúci, nie je rovný lebo nie je celkom prerezaný, nie je schopný kontrolovať pád stromu (veľmi nebezpečná situácia!), preto je nezbytné, aby rôzné rezy boli urobené s maximálnou presnosťou.

Na konci rezania strom musí začať padať, pokial' je to nutné, pomôžte si vložením drevorúbačského klinu lebo drevorubeckej páky.

Odstraňovanie konárov

Ak je strom poražený, je treba ho zbaviť konárov, to znamená odrezať konáry z kmeňa. Nepodceňujte tuto operáciu, pretože k väčšine prípadov spätného vrhu dochádza počas odstraňovania konárov, dávajte vel'ký pozor na polohu špice lišty počas rezu a pracujte na l'avej strane kmeňa.

I. EKOLÓGIA

V tejto kapitole najdete informácie užitočné pre dodržanie vlastností ekologickej kompatibility, na ktorú bol braný ohľad pri vývoji tohto stroja, dodržanie správneho použitia stroja a spracovanie olejov.

PROJEKTOVANIE

Vo fáze projektovania stroja bol vyvinutý motor s nízkou spotrebou a nízkou hlučnosťou.

LIKVIDÁCIA

Nenechávajte v okolnom prostredí nefunkčný stroj, ale odovzdajte ho firme, ktorá má povolenie k likvidácii odpadkov podl’a predpisov platných noriem.

Symbol 📄 na výrobku alebo na jeho obale označuje, že výrobok sa nesmie považovať za domáci odpad, a musí sa odovzdať do príslušného zberného centra, kde sa zrecykluje jeho elektrické a elektronické zariadenie.

Zabezpečením správneho skartovania výrobku prispejete k prevencii potenciálnych negatívnych následkov na životné prostredie a zdravie človeka, ktoré mohli byť zapríčinené nesprávnou likvidáciou tohto výrobku. Ďalšie informácie o recyklovaní tohto výrobku sa dozviete na miestnom úrade, v organizácii, ktorá zabezpečuje likvidáciu domáceho odpadu alebo v predajni, kde ste výrobok kúpili.

J. TABULKA VYHLEDÁVANIA PORÚCH

	Nespúšťa sa motor	Špatná funkcia motoru lebo motor stráca na výkonu otáčenie	Stroj sa spúšťa, ale špatne reže	Motor sa otáča neobvyklým zpôsobem	Brzdné zariadenie neblokuju správnym spôsobom ret'aze
Overte, či je v sieti napätie	●
Overte, či je zástrčka správne zapojená	●
Overte, či nie je poškodený kábel lebo predlžovací kábel	●
Overte, či nie je zapojená brzda ret'az	●
Skontrolujte, či je ret'az dobre zmontovaná a napnutá		●	●
Skontrolujte mazanie ret'aze podľa pokynov uvedených v kapitolách F a G			●
Skontrolujte, či je ret'az naostrený			●
Skontrolujte, či je tepelná poistka aktivovaná	●
Obrát'te sa na Autorizované servisné stredisko	●	●		●	●

K. NÁHRADNÉ DIELY

35cm Ret'az CHO022Vodiaca lišta BRO026	Číslo dielu:	505513422
	Číslo dielu:	531024226
40cm Ret'az CHO028Vodiaca lišta BRO037	Číslo dielu:	505513428
	Číslo dielu:	531024237

L. EC PREHLÁSENIE O PRÁVNEJ SPÓSOBILOSTI TOVARU

Husqvarna AB, S-561 82, Huskvarna, Sweden

Potvrdzujeme podl'a nášho vedomia a svedomia, že výrobok:

Rok výroby......Vid Štítok Parametrov Výrobku

Je v súlade so základnými požiadavkami a nariadeniami nasledovných EC noriem:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

na základe nasledovných použitých EU harmonizovaných noriem.

EN60745-1, EN60745-2-13, EN50366, EN55014-1, EN61000-3-2, EN61000-3-11

Organizácia, ktorý vykonala testy typu EC

v súlade s článkom 8 časti 2c.... TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Germany

Maximálna A úroveň akustického tlaku L _pA na pracovisku, meraná podľa normy EN60745-2-13 je uvedená v tabul’ke.

Maximálna nameraná hodnota otrasov ruky / ramena a_h , meraná v zmysle normy EN60745-2-13 na vzorke vyššie uvedeného výrobku(ov) je uvedená v tabul'ke.

Celková nameraná hodnota vibrácií je v súlade s bežnou testovacou metódou, ktorá sa používa pri porovnaní nástrojov.

Nameraná hodnota vibrácii môže byť použitá pri určení vystavenia vibráciám.

Upozornenie:

Uroveň vibrácií počas použitia nástroja môže byť rozdielna s deklarovanou úrovňou, závisí to od spôsobu použitia nástroja.

Pre vlastnú bezpečnosť musia užívatelia dodržiavať bezpečnostné pokyny založené na odhade vibrácií pri prevádzke nástroja (berúc do úvahy všetky časti prevádzky, ako je doba, kedy je nástroj vypnutý a je v nečinnosti spolu s dobou spustenia).

2000/14/EC: Nameraná hodnoty intenzity hluku L WA a garantovanej intenzity hluku L WA sú v súlade s hodnotami v tabuľke.

Postup hodnotenia súladu.... Annex V

Ulm 12/02/2013

P. Lamelli

Global R&D Director – drží sa v ruke

Vlastník technickej dokumentácie

Typ ES 716 ES 718 ES 720 ES 722
Hmotnosť s prázdnými nádržami (Kg) 4.2 4.3 4.4	4.4
Napájanie (kW) 1.6 1.8 2.0 2.2
Obsah olejovej nádrže (cm3) 115 115 115 115
Maximálna dĺžka vodiacej lišty (cm)	35/40	35/40	35/40	35/40
Delenie reťaze (palce)	3/8 3/8 3	8 3/8
Hrúbka reťaze(mm)	1.3 1.3 1	.3 1.3
Nameraná hodnota úrovne hluku LWA (dB(A)) 104	106 106	106
Garantovaná hodnota úrovne hluku LWA (dB(A))	106 106	107 109
Hladina hluku LpA (dB(A))	93 95	95	95
Neistota KpA(dB(A))	3.0 3.0 3	0 3.0
Vibrácia ruky/ramena a, (m/s2)	4.63	4.63	3.76	4.65
Odchýlka KaH (m/s2)	1.5 1.5 1	5 1.5
Prívod elektrickej energie - Impedancia Zmax (Ω)	0.345	0.345	0.296	0.332

EN 61000-3-11 Prehlásenie o zhode s normami

V závislosti od vlastností miestnej siete zdroja elektrickej energie môže pri použití tohto výrobku nastat' krátky pokles napätia v momente, keď výrobok zapnete. Toto môže mať vplyv na ostatné elektrické spotrebiče, napr. chvíľkové stlmenie svetla lampy. Ak je sieľová impedanciaZmax vášho zdroja elektrickej energie nižšia ako hodnota uvedená v tabuľke (pre váš model), tieto vplyvy na elektrické spotrebiče nenastanú. Hodnotu sieľovej impedancie zistíte v spoločnosti, ktorá je dodávatel'om elektrickej energie.

A. SPLOŠNI OPIS

1) Zadnja ročica
2) Zadnji ščitnik
3) Sprednja ročica
4) Sprednji ščitnik/ročica zavore verige
5) Zunanji gumb napenjalnika verige
6) Vijak napenjalnika verige
7) Zatič napenjalnika verige
8) Pokrov rezervoarja za olje
9) Merilnik preostalega olja v rezervoarju
10) Prezračevalne odprtine
11) Kabel
12) Ročno
13) Stikalo
14) Blokada stikala
15) Veriga
16) Vodilni zob
17) Rezalni člen
