NSL 65F H2G - Kuchynský odsávač pár IGNIS - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	IGNIS
Model	NSL 65F H2G
Rozmery (Š x H x V)	65 cm x 50 cm x 35 cm
Čistá hmotnosť	11 kg
Napájacie napätie	220-240 V ~ 50 Hz
Výkon motora	250 W
Počet rýchlostí	3 rýchlosti + intenzívna
Typ osvetlenia	LED (2 x 1,5 W)
Tukový filter	Kovový filter umývateľný v umývačke riadu
Aktívny uhlíkový filter	Voliteľný (model FCA 65)
Maximálna hlučnosť	65 dB(A)
Maximálny prietok vzduchu	650 m³/h
Ovládanie	Elektronické tlačidlové
Hlavný materiál	Nerezová oceľ
Energetická trieda	A+
Spôsob odvádzania	Odťah alebo recirkulácia
Údržba filtrov	Tukové filtre čistite každé 2 mesiace
Bezpečnosť	Automatické vypnutie po 24 h (funkcia časovača)
Index opraviteľnosti	7,2 / 10
Dostupné náhradné diely	Filtre, žiarovky, diaľkové ovládanie (voliteľné)
Záruka	2 roky

Často kladené otázky - NSL 65F H2G IGNIS

Ako správne nainštalovať odsávač pár IGNIS NSL 65F H2G?

Inštaláciu musí vykonať odborník. Uistite sa, že odsávač je pevne pripevnený na stenu vo výške 65 až 75 cm nad varnou doskou. Postupujte podľa pokynov v návode na elektrické pripojenie a odvodné potrubie.

Ako čistiť tukové filtre odsávača?

Kovové tukové filtre je možné umývať v umývačke riadu pri 65 °C alebo ručne v horúcej vode s čistiacim prostriedkom. Pred vložením späť ich nechajte úplne vyschnúť. Čistite ich každé 2 mesiace alebo častejšie pri intenzívnom používaní.

Je potrebné vymeniť aktívny uhlíkový filter?

Áno, ak používate odsávač v režime recirkulácie, aktívny uhlíkový filter je potrebné vymeniť každé 3 až 6 mesiacov podľa používania. Pre model NSL 65F H2G použite filter FCA 65.

Čo robiť, ak sa odsávač nespustí?

Najprv skontrolujte elektrické napájanie (poistku alebo istič). Uistite sa, že je zástrčka správne zapojená. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako vymeniť LED žiarovku odsávača?

LED žiarovky sú integrované a nie je možné ich jednotlivo vymeniť. V prípade poruchy kontaktujte autorizovaného technika na výmenu osvetľovacieho modulu.

Aká je hlučnosť odsávača počas prevádzky?

Hlučnosť sa líši podľa rýchlosti: približne 45 dB na 1. rýchlosti, 55 dB na 2. a 65 dB na intenzívnej rýchlosti. Tieto hodnoty sú merané vo vzdialenosti 1 meter.

Môžem používať odsávač bez odvodného potrubia?

Áno, odsávač môže pracovať v režime recirkulácie. Musíte nainštalovať aktívny uhlíkový filter a deflektor vzduchu. Vzduch je filtrovaný a potom vrátený do miestnosti.

Aké sú presné rozmery odsávača NSL 65F H2G?

Rozmery sú nasledovné: šírka 65 cm, hĺbka 50 cm, výška 35 cm. Počítajte s dodatočným priestorom pre odvodné potrubie a upevnenie.

Ako objednať náhradné diely pre tento odsávač?

Náhradné diely (filtre, diaľkové ovládanie atď.) môžete objednať na oficiálnej webovej stránke IGNIS alebo u autorizovaných predajcov. Použite číslo modelu NSL 65F H2G na nájdenie správnych referencií.

Má odsávač funkciu oneskoreného vypnutia?

Áno, odsávač je vybavený časovačom, ktorý umožňuje automatické vypnutie po 10 minútach prevádzky na intenzívnej rýchlosti, alebo po 24 hodinách normálnej prevádzky (bezpečnostná funkcia).

NÁVOD NA OBSLUHU NSL 65F H2G IGNIS

- Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

- Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.

- Zariadenie môže byt' používané det'mi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokial' sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked' si uvedomujú sňou spojené nebezpečenstvo.

- Deti musia byt' kontrolované, aby sa nehrali so zariadením.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnosť musí mať dostatočné vetranie, keď kuchynský odsávač pár sa používa súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

- Odsávač pár sa musí pravidelne čistiť ako vnútorné tak zvonka (ASPON RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.

- Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare. Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.

- Pri výmene lampy používajte len typ lampy uvedený v sekcií údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil.

POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.
• Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spalujúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokial' nie je výslovne uvedené
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit' úraz elektrickým prúdom.
• Nepoužívajte s programovacím zariadením, časovačom, samostatným dialkovým ovládaním alebo s akýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Uchovávajte zariadenie mimo dosahu detí vo veku do 3 rokov. Uchovávajte zariadenie mimo dosahu detí vo veku do 8 rokov, pokial' nie sú pod nepretržitým dozorom dospelej osoby.

⚠ UPOZORNENIE: zariadenie nie je určené na to, aby sa spúštalo pomocou externého zariadenia alebo samostatného dial'kového ovládacieho systému.
Toto zariadenie nie je určené na profesionálne použitie. Nepoužívajte zariadenie v exteriéri.
Aby sa predišlo riziku zranenia osób, zariadenie musia premiestňovať a inštalovať minimálne dve osoby.
Inštaláciu, vrátane prípadných vodovodných prípojok a elektrického vedenia, a opravy smú vykonávať iba kvalifikovaní pracovníci.

Po dokončení inštalácie uchovávajte obalové materiály (plastové časti, polystyrén atd.) mimo dosahu detí, aby ste predišli riziku udusenia.

Nepoužívajte zariadenie, ked' ste mokrí alebo bosí.

Nikdy nepoužívajte prístroje na tlakové čistenie – riziko úrazu elektrickým prúdom.

Obalové materiály sú 100 % recyklovateľné a sú označené značkou pre recykláciu

Odsávač pary môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat' akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovať si túto príručku, aby ste ju mohli Použit' v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
  • Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovat' s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obrát'te sa na predajcu a nepokračujte v inštalácii.

Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 60cm v prípade elektrických sporákov, 75cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial' návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadit'.

ELEKTRICKÉ PRIPOJENIE

Sietové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial' je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v lahko dosiahnutel'nom priestore aj po prevedenej montáži. Pokial' odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v lahko dosiahnutel'nom priestore aj po prevedení montáže, je nutné použit' dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepátí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opäť napojíte obvod digestora na sietové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sietový kábel bol správne namontovaný.

Pokial'niejekábelopatrenýzástrčkou,pripojtevodičepodľainformáciívnasledujúcejtabul’ke:

Siet'ové napätie a frekvencia

Uvedenú hodnotu si overte na štítku s vlastnosťami zariadenia, umiestnenom vo vnútri zariadenia.

Pripojenie vodičov

N : modrý

L : hnedý

Výmena napájacieho kábla

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho vyžiadajte u servisnej služby.

VYPÚŠŤANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odt'ahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odt'ahové potrubie.
! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).
! Vyhnite sa zásadným zmenám sekcie vedenia odt'ahu.
! Spoločnost' sa vyhýba akejkoľvek zodpovednosti, pokial' tieto normy sa nedodržujú.

FILTRČNÁ ALEBO ODSÁVACIA ?

! Váš odsávač pary je pripravený pre použitie v odsávacej verzii.

Pre použitie odsávača pary vo filtračnej verzii, nainštaluje sa príslušná SADA PRÍSLUŠENSTVA.

Overit' si na prvých stranách tejto príručky, či SADA PRÍSLUŠENSTVA je dodaná vo výbave alebo je ju potrebné zakúpiť.

Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na základe aktivneho uhlia, mohol už by byť nainštalovaný na odsávači pary.

Informácie pre transformáciu odsávača pary z odsávacej verzii na filtračnú verzi sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Odt'ahové potrubie nie je súčast'ou výbavy a je nutné ho zakúpit'.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Filtračné verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktivnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

RIADENIA

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

a. Zapnutie/vypnutie svetla
b. Vypnutie motora
c. - d. - e. Odsávacia výkonnost minimálna (c.), stredná (d.), maximálna (e.).

ÚDRŽBA

Čistenie

Pri čistení je treba použit' VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami. NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednúť, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradit filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo regenerovaný.

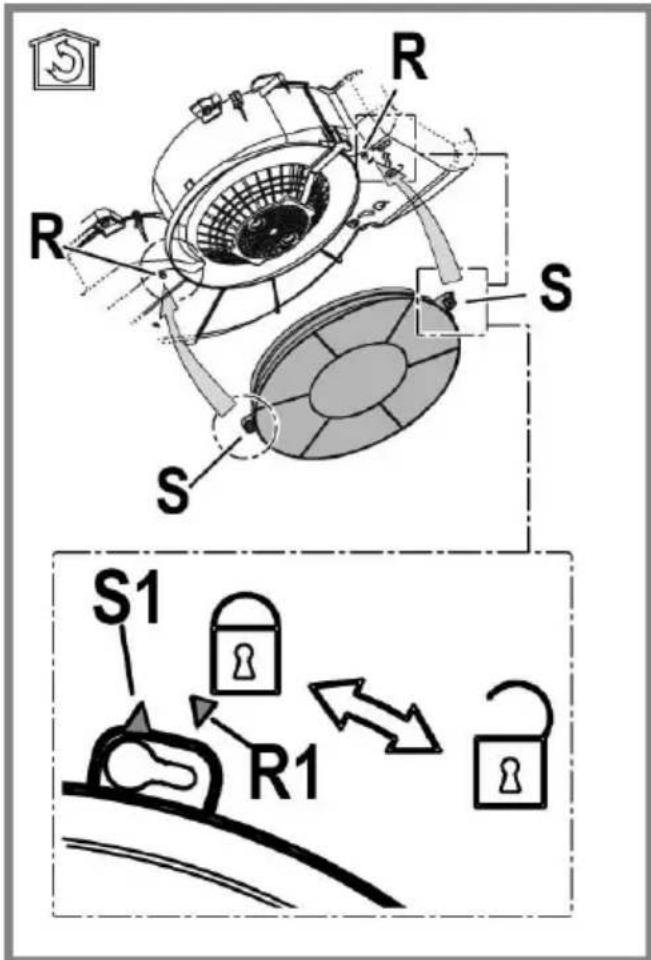

Skontrolovať, aby kolíky R na doprovode zodpovedali

otvorom S, nakoniec pootočit' smerom hodinových ručičiek až po zablokovanie

alebo

na zmontovanie postupovat' opačným smerom.

Znovu namontovat' protitukové filtre.

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Namontujte naspät' mriežku.

Vymeňte poškodenú žiarovku.

Používajte iba LED žiarovky max. 2,5W-E14. Dalšie podrobnosti nájdete v priloženom letáku "ILCOS D" (alfanumerická poloha "1e").

Namontujte naspät' mriežku.

LIKVIDÁCIA

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat' ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  • Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s ciel'om znížit dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost, ked začnete s varením a nechajte ho bežat niekolko minút po ukončení varenia. Zvýšte rýchlost len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonať nasledujúce jednoduché kontroly.

• Ak odsávač pary nefunguje:
  Skontrolovať, že:
• nedošlo k výpadku elektrického prúdu.
• bola zvolená jedna rýchlost'.
• ak odsávač pary má slabý výkon:
  Skontrolovať, že:

- zvolená rýchlost' motora je dostačujúca pre množstvo uvoľnených dymov a pár.

• Kuchyňa je dostatočne vzdušná pre možnosť príjem vzduchu.
• uhlíkový filter nie je spotrebovaný (odsávač pary vo filtračnej verzii).

- ak odsávač pary sa vypol počas normálnej prevádzky:

Skontrolovať, že:

• nedošlo k výpadku elektrického prúdu.
• vyplo sa zariadenie poistky.

V prípade eventuálnych porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojit' zariadenie na 5 sekúnd od elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojiť. V prípade, že porucha prevádzky pretrváva, obrátit' sa na zákaznícky servis.

TECHNICKÉ ÚDAJE

Výška (cm)	Šírka (cm)	Híbka (cm)	∅ odsávacej rúry (cm)
13,3	49,9	51	12,5
13,3	54,9	51	12,5
13,3	59,9	51	12,5
13,3	89,9	51	12,5

Komponenty, ktoré nie sú dodané s výrobkom

Bezpečnostné pokyny, Návod na používanie, Technické a energetické údaje spotrebiča si môžete stiahnut:

• Na našej webovej stránke http://docs.whirlpool.eu/?brand=IG
  • Pomocou QR kódu
• Prípadne sa obrát'te na náš popredajný servis (Telefónne číslo nájdete v záručnej knižke). Pri kontaktovaní nášho popredajného servisu uveďte, prosím, kódy z výrobného štítku vášho spotrebiča.
