IDV6160 - Sporák Concept - Bezplatný návod na obsluhu

Typ produktu	Vstavaná indukčná varná doska
Model	IDV6160
Značka	Concept
Vonkajšie rozmery (Š x H x V)	590 x 520 x 53 mm
Inštalačné rozmery (Š x H x V)	560 x 480 x 49 mm
Napájanie	220-240 V ~ 50/60 Hz
Maximálny príkon	7400 W
Počet varných zón	4 kruhové + 2 flexi zóny
Priemery kruhových varných zón	Každá 100/220 mm
Výkon kruhových varných zón	Každá 2200/3300 W
Rozmery flexi zón	Každá 210 x 380 mm
Výkon flexi zón	Každá 3300/3700 W
Typ ovládania	Dotykový posúvač s výkonovými úrovňami 1-9
Funkcie	PowerBoost, Pauza, Detská poistka, Časovač, Indikátor zvyškového tepla
Materiál varnej dosky	Keramické sklo
Spotreba energie (EC elektrická varná doska)	179,9 Wh/kg
Čistenie	Používajte špeciálny čistič na keramické sklo a škrabku; vyhýbajte sa abrazívnym prostriedkom
Bezpečnostné prvky	Detská poistka, automatické vypnutie, ochrana proti prehriatiu, indikátor zvyškového tepla

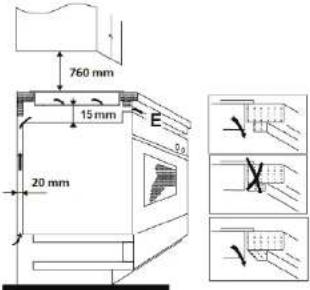

Požiadavky na inštaláciu	Vstavaná, min. 50 mm odstup po stranách, 15 mm vetrací priestor pod
Náhradné diely a servis	Kontaktujte autorizované servisné stredisko

Často kladené otázky - IDV6160 Concept

Ako aktivujem funkciu PowerBoost?

Dotknite sa ovládania boost označeného 'B' na ovládacom paneli po výbere varnej zóny. Zóna bude pracovať na maximálny výkon na krátky čas (10 minút pre bežné zóny, 5 minút pre flexi zóny). Upozornenie: Používanie PowerBoost môže znížiť výkon iným zónam, aby sa predišlo preťaženiu.

Čo znamená symbol 'U' na displeji?

Symbol 'U' znamená, že riad nie je vhodný na indukčné varenie alebo jeho priemer je príliš malý. Skontrolujte, či má riad magnetické dno a má aspoň minimálnu veľkosť pre zónu. Pomocou magnetu otestujte, či je riad kompatibilný s indukciou.

Ako mám čistiť keramickú sklenenú varnú dosku?

Čistite po každom použití, keď varná doska vychladne. Používajte špeciálny čistič na keramické sklo a mäkkú handričku alebo papierovú utierku. Na odolné zvyšky použite sklenenú škrabku v ostrom uhle. Nikdy nepoužívajte abrazívne špongie alebo agresívne chemikálie. Udržujte ovládací panel čistý a suchý.

Aké sú požiadavky na inštalačné odstupy?

Varná doska vyžaduje výrez 560x480 mm. Nechajte aspoň 50 mm odstup na každej strane od susedných skriniek a aspoň 50 mm za varnou doskou. Zabezpečte vetrací priestor 15 mm medzi varnou doskou a akoukoľvek zásuvkou pod ňou a 20 mm medzi zásuvkou a zadnou stenou. Minimálny priestor nad varnou doskou: 760 mm bez digestora, 550 mm s digestorom.

Ako môžem uzamknúť ovládací panel, aby som zabránil náhodnému použitiu?

Stlačte a podržte symbol detskej poistky (symbol kľúča) asi 2 sekundy, kým sa na displeji nezobrazí 'Lo'. Ovládací panel je teraz uzamknutý okrem tlačidla ON/OFF. Na odomknutie stlačte a podržte rovnaký symbol, kým 'Lo' nezmizne.

Čo znamenajú chybové kódy E1, E2, E7?

Tieto kódy znamenajú chybu teplotného senzora. Odpojte varnú dosku od napájania na niekoľko minút, potom ju znova pripojte. Ak chyba pretrváva, kontaktujte autorizované servisné stredisko na opravu.

Ako funguje automatické vypnutie?

Varná doska automaticky vypne varnú zónu po maximálnom čase na základe úrovne výkonu: 8 hodín pre úrovne 1-2, 6 hodín pre 3-4, 2 hodiny pre 5-8 a 1,5 hodiny pre úroveň 9. Taktiež, ak sa nezistí žiadny riad po dobu 1 minúty, zóna sa vypne. Celá varná doska sa vypne, ak sa po vypnutí poslednej zóny nedotknete žiadneho ovládania po dobu 20 sekúnd.

Aký typ riadu mám používať?

Používajte iba riad s magnetickým dnom (napr. liatina, smaltovaná oceľ, nehrdzavejúca oceľ s magnetickou základňou). Otestujte magnetom. Vyhýbajte sa čistej nehrdzavejúcej oceli, hliníku, medi, sklu alebo keramike. Dno musí byť ploché a vhodnej veľkosti (aspoň priemer zóny). Používajte pokrievku na úsporu energie.

Ako používam funkciu pauza?

Počas varenia stlačte tlačidlo pauzy (symbol 'll'). Všetky aktívne varné zóny prestanú ohrievať a displej zobrazí 'll'. Na obnovenie stlačte tlačidlo pauzy znova; zóny sa vrátia na predchádzajúce nastavenia.

Čo znamená symbol 'H'?

Symbol 'H' znamená zvyškové teplo. Zobrazuje sa na displeji varnej zóny po jej vypnutí, čo znamená, že zóna je stále horúca a môže spôsobiť popáleniny. 'H' zmizne, keď zóna vychladne na bezpečnú teplotu. Toto zvyškové teplo môžete využiť na ohrev jedla alebo udržiavanie teploty.

NÁVOD NA OBSLUHU IDV6160 Concept

Indukčná doska vstavaná

a) Stupeň 1–2 je určen pro:

b) Stupeň 3–4 je určen pro:

c) Stupeň 5–6 je určen pro:

- Palačinky.

d) Stupeň 7–8 je určen pro:

Vařeni těstovin.

e) Stupeň 9 je určen pro:

Đakujeme vám, že ste sa rozhodli kúpiť si výrobok značky Concept, a prajeme vám, aby ste boli s naším výrobkom spokojní po celý čas jeho používania.

Pred prvým použitim si prosím pozorne preštudujte celý návod na obsluhu a potom ho dobre odložte. Zabezpečte, aby všetci, ktorí budú tento výrobok používať, boli oboznámení s týmto návodom..

OBSAH

Podakovanie

Technické parametre

Dôležité upozornenia

Popis výrobku

Inštalácia spotreblča

Riešenie problémov

Hlásenia porúch

Ochrana životného prostredia

TECHNICKÉ PARAMETRE
Napätie 220-240 V - 50/60 Hz
Max. prikon 7 400 W
Priemer a prikon lavej prednej varnej zóny ø 100/220 mm, 2 200/3 300 W
Priemer a prikon lavej zadnej varnej zóny ø 100/220 mm, 2 200/3 300 W
Priemer a prikon pravej zadnej varnej zóny ø 100/220 mm, 2 200/3 300 W
Priemer a prikon pravej prednej varnej zóny ø 100/220 mm, 2 200/3 300 W
Priemer a prikon lavej flexi zóny	ø 210/220 x 380 mm3 300/3 700 W
Priemer a prikon pravej flexi zóny	ø 210/220 x 380 mm3 300/3 700 W
Vonkajsie rozmery (s x h x v) 590 x 520 x 53 mm
Rozmery pre instaláciu (s x h x v) 560 x 480 x 49 mm

Pri dodaní indukčnej dosky

• Ihned' po dodaní skontrolujte obal a spotrebič, či počas prepravy nedošlo k poškodeniu.
• POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii zakryté, môžu byť ostré! Budťe opatrní, aby ste zabránili poraneniu!
• Ak je prístroj poškodený, nezačnite ho používat. Čo najskôr sa obrátte na dodávatel'a.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.
• Tento spotrebič musí byt inštalovaný v súlade s platnými predpismi a jeho použitie sa pripušťa len v dobre vetranom priestore. Pred inštalovaním a použivaním spotrebiča sa zoznamte s návodmi.

Pri inštalácii

• Spotrebič je určený na zabudovanie do výrezu v pracovnej doske kuchynského nábytku.
• Tesnenie, ktoré je nalepené na okrajoch varnej dosky, zabraňuje zatekaniu kvapaliny pod varnú dosku.
• Nepoužívajte prístroj inak, než je uvedené v tomto návode.
• Pri inštalácii musí byť spotrebič odpojený z elektrickej siete.
• Overte, či pripájané napätie a prúdové istenie zodpovedá hodnotám na typovom štítku spotrebiča. Používajte iba privod elektrického napätia s uzemnením.
• Tento spotrebič sa môže používať v domácnostiach a podobných priestoroch, ako sú:

• Privodné kable iných elektrospotrebičov sa nesmú dotýkať horúcich varných zón. Mohla by sa poškodit izolácia káblov, aj samotná varná doska.
• Nedotýkajte sa horúcich varných zón. Nebezpečenstvo popálenia!
• Ukazovatel' zvyškového tepla „H" zobrazuje, že varné zóny sú stále horúce. K spotrebiču nepúštajte deti. Hrozí nebezpečenstvo popálenia.
• Nedotýkajte sa horúceho povrchu počas používania alebo tesne po použití spotrebiča.
• Nesiahajte na spotrebič vlhkými alebo mokrými rukami.
• Nepoužívaite spotrebič, ak príde do kontaktu s vodou.
• Ak sa pod spotrebičom nachádza zásuvka, nesmú sa v nej uchovávať žiadne hliníkové fólie, zápalné alebo horľavé materiály (napr. spreje). Hrozí nebezpečenstvo požiaru alebo výbuchu!
• Nedovolte de'om a nesvojprávnym osobám so spotrebičom manipulovať, používajte ho mimo ich dosahu.
  • Deti sa nesmú s prístrojom hrat.
• Dbajte na zvýšenú opatrnost, ak sa prístroj použiva v blízkosti detí.
• Nedovolte, aby sa prístroj použival ako hračka.
• Tento spotrebič môžu používať deti od veku 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnostami alebo bez príslušných skúseností a znalostí, ak sú pod dohladom alebo bolí oboznámené s pokynmi o používaní spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.
  • V prípadé poruchy vypnite spotrebíč a príslušný istič.
• Prívodný kábel néponárajte do vody ani do inej kvapaliny.
• Pravidelne kontrolujte spotrebič aj prívodný kábel, či nie sú poškodené.
• Poškodený spotrebič nezapínajte.
• Ak sa spotrebič nepoužíva, dbajte na to, aby všetky jeho ovládacie prvky boli vypnuté.
• Nepoužívajte varné nádoby s prehnutým dnom alebo s menším priemerom dna, než sa odporúča. Znížili by ste účinnosť varenia.
• Ak sa medzi dnom nádobý a varnou zónou nachádza voda, môže vzniknúť tlak pary a varná nádoba by mohla tlakom pary nadskočit do výšky. POZOR! Hrozí nebezpečenstvo poranenia!
• Dbajte na to, aby varné zóny a dná nádob boli suché.

22

SK

concept

concept

SK

• Nepoužívajte riad s poškodeným smaltom. Na mieste poškodenia smaltu vzniká vysoká teplota, ktorá bodovo ohrieva varnú dosku. Hrozí poškodenie varnej dosky!
• Horúce varné nádoby nepokladajte na ovládací panel ani na okraj spotrebiča. Spotrebič by sa mohol poškodit.
• Na spotrebiči nikdy nepoužívajte varné nádoby z plastu ani z hliníkovej fólie.
• Na spotrebič nepokladajte horľavé predmety. Hrozí nebezpečenstvo požiaru!
• Na spotrebič nepokladajte žiadne kovové predmety. Ak by došlo k nechcenému zapnutiu spotrebiča, tieto predmety by sa mohli velmi rýchlo zahriat a spôsobit popálenie!
• Nepoužívajte spotrebič ako pracovní plochu ani ako odkladací priestor!
• Špotrebič udržujte v čistote. Zvyšky jedla by sa počas činnosti spotrebiča mohli vznietiť a spôsobit požiar!
• Pokrmy ako polievky, omáčky a nápoje sa počas varenia môžu zahriat veľmi rýchlo a pretiect. Preto sa odporúča varíť tieto pokrmy opatrne, zvolit pre ne správne nastavenie a počas varenia ich stále miešat.
• Pri fritovaní a vyprážaní majte pokrmy stále pod kontrolou. Pri prehriatí oleja hrozí nebezpečenstvo požiaru!
• Tuk a olej nikdy nezahrievajte bez dozoru. Prehriaty olej a tuk sa môže rýchlo vznietit. Hrozí nebezpečenstvo požiaru!
• Ked' sa olej vznieti, nikdy ho nehaste vodou. Nádobu ihned' prikryte pokrievkou alebo tanierom. Spotrebič vypnite a nádobu na ñom nechajte vychladnút.
• Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.
• Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty.
• Na čistenie nepoužívajte korozívne čistiace prostriedky. Pravidelnou údržbou a čistením predlžite životnosť spotrebiča.
• Čistenie a údržbu nesmú robit deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor.

POZOR!

• Tento spotrebič splňa smernicu o bezpečnosti a elektromagnetickej kompatibilite, napriek tomu by sa v dosahu spotrebiča nemali pohybovať osoby s kardiostimulátorom. K nesprávnemu fungovaniu by mohlo dôjst aj u dálších prístrojov, ako sú napr. načúvacie prístroje.
• Ak je spotrebič zapnutý, nepribližujte k nemu magneticky citlivé predmety (kreditné karty, USB klůče, pevné disky a pod.).

Prípadné poruchy

• Spotrebič môže opravovat' a robit' v ňom zásahy iba kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť spotrebič odpojený z elektrickej siete. Vypnite príslušný istič.
• Ak sa poškodí prívodný kábel, obrátte sa na autorizovaný servis.

Ak nedodržíte pokyny výrobcu, prípadná oprava nemôže byť uznaná ako záručná.

SK

concept

concept

SK

POPIS VÝROBKU

1. Lavá zadná varná zóna (ø 100/220 mm)
2. Lava predná varná zóna (ø 100/220 mm)
3. Pravá zadná varná zóna (ø 100/220 mm)
4. Pravá predná vamá zóna (ø 100/220 mm)
5. Flexi zóna pravá (210 x 380 mm)
6. Flexi zóna lavá (210 x 380 mm)
7. Sklenená doska
8. Ovládací panel

POPIS OVLÁDACIEHO PANELU

1. Symbol nastavení stupně výkonu vámých zón (slider)
2. Indikátor varnej zóny
3. Tlačidlo pre aktiváciu/deaktiváciu funkcie PAUSE
4. Tlačidlo aktiváciu/deaktiváciu detského zámku
5. Tlačidlo zapnutia/vypnutia
6. Tlačidlo flexi zóny
7. Tlačidlo funkcie POWERBOOST
8. Nastavenie časovača

26

VARENIE S INDUKCIOU

Čo znamená varenie s indukciou?

Varenie s indukciou je založené na úplne inom princípe než obvyklé spôsoby ohrevu. Teplo sa indukciou vytvára priamo vo varnej nádobe, pričom varná zóna zostáva studená. V porovnanís inými metódami ohrevu má tento spôsob mnoho výhod:

Neohrieva sa sklokeramická doska, ale priamo varná nádoba. Nedochádza k velkým tepelným stratám a účinnost je tak vyššla než pri iných metódach ohrevu.

2. Úspora energie

Je dokazané, że pri vareni s indukciou sa spotrebuje menej elektrickej energie neż pri iných metodach varenia.

3. Kontrolovaný prívod tepla a vyššia bezpečnost

Varná doska odovzdáva teplo alebo preruši jeho privod hneđ po nastavení výkonu. Len čo varnú nádobu vezmete z varnej dosky, ohrev sa preruši bez toho, aby ste varnú zónu vopred vypinali. Po ukončeni varenia je na sklokeramickej doske iba zvyškové teplo vychádzajúce z vamej nádoby. Napriek tomu neodporúčame nechávať na doske žiadne predmety bez dozoru.

Poznámka:

Aby sa zamedzilo nechcenému ohrevu, napr. pri položení kovových nástrojov na varnú dosku, systém sa aktivuje až pri určitej velkosti dna riadu.

TIPY NA VARENIE

Nastavenia výkonových stupňov, ktoré sů opísané nižšie, sů len priklady. Presné nastavenie výkonových stupňov pri varení závisi od niekolkých faktorov vrátane použitěho riadu a množstva potravin, ktoré sa vari. S indukčnou doskou experimentujte a postupne zistite, ktoré nastavenie výkonových stupňov vám vyhovuje najviac.

Priklady nastavenia výkonových stupňov:

a) Stupeň 1–2 je určený na:

• Udržiavanie kvapalin v miernom vare,
• Mierny a pomalý ohrev bez nebezpečenstva pripälenia,
• Rozpustenie masla, čokolády atd..
- Rozmrazovanie,
• Varenie malého množstva kvapaliny.

b) Stupeň 3–4 je určený na:

• Intenzivne varenie,
• Udržiavanie varu väčšieho množstva kvapaliny,
• Dusenie pokrmov.

c) Stupeň 5–6 je určený na:

• Palacinky.

d) Stupeň 7–8 je určený na:

• Varenie cestovin.

e) Stupeň 9 je určený na:

• Pripravu pokrtnov vyžadujúcu rýchly ohrev a vysoků teplotu (napr. bifteky, rezne, smaženie zemiakov a pod.),
• Privedenie vody alebo polievky k bodu varu,
• Rozohriatie pokrmov pred prepnutim na nižši stupeň.

SK

concept

concept

SK

RADY A TIPY NA ÚSPORU ENERGIE

Varenie indukciou využiva magnetické vlastnosti materiálu na generovanie tepla. Nádoby preto musia obsahovať železo. Na dne hrmcov alebo panvić vyhladajte symbol pre indukčné varenie (Obr. 1), pripadne priložením magnetu skontrolujte, či je nádoba magnetická (Obr. 2).

Obr.1

Obr. 2

Ak nemáte možnosť skontrolovať dná hrncov a panvić magnetom:

1. Do nádoby, ktorú chcete skontrolovať, nalejte trochu vody.
2. Ak na ovládacom paneli u prislušnej varnej zóny nebliká symbol „U“ a voda v nádobe sa ohrieva, nádoba je vhodná na indukčné varenie.

Nádoby vyrobené z nasledujúcich materiálov nie sú vhodné na indukčné varenie:

• čistá nerezová ocel,
• hlinik alebo med,
• bez magnetického podkladu,
• sklo, drevo, kamenina,
• porcelán, keramika atd.

- Nepouživajte varný riad s prehnutým dnom (Obr. 3), znižuje sa tým účinnost a predlžuje čas varenia.

Obr. 3

- Na každú varnú zónu použivajte varnú nádobu vhodnej veľkosti. Priemer dna hrncov a panvic by mal zodpovedat veľkosti varnej zóny (Obr. 4).

Obr.4

• Na malé množstvo pokrmu použite malý hrniec. Velký a iba čiastočne naplnený hrniec vyžaduje veľa energie.
• Hrnce aj panvice zakrývajte vždy vhodnou pokrievkou. Pri varení bez pokrievky sa spotrebujete ovela viac energie.
• Varte pokrmy s malým množstvum vody alebo tuku. Ušetríte tak energiu. Pri varení zeleníny sa zachovajú vitamíny a minerálne látky.
• Na začiatku varenia nastavte varnú zónu na najvyšší stupeň výkonu a po zahriati výkon varnej zóny znížte.

- Drsné dná hrncov a panvic môžu poškriabať varnú dosku. Preto kontrolujte dná varných nádob. Hrnce a panvice, ktoré majú drsné dno, na varnej doske nepresůvajte, ale ich nadvihnite a premiestnite na iné miesto (Obr. 5). Zabránite tak poškriabanlu varnej dosky.

Obr. 5

• Sol', cukor a zrná piesku (napr. od čistenia zeleniny) možu varnu dosku poskriabať. Nepouživajte varnu dosku ako pracovnu plochu alebo odkladací priestor!
• Cukor a pokrmy s vysokým obsahom cukru poškodzujú pri kontakte varnu dosku. Vykypené pokrmy tohto druhu ihneď odstráňte škrabkou na sklo.

POZOR! Škrabka na sklo je ostrá a môže dójst k poraneniul

- Nasledovné poškodenia neovplyvnia funkčnost ani výkon varnej dosky.

Škvrny

Pripečené zvysky cukru alebo pokrmov s vysokým obsahom cukru.

Sfarbenie

Kovovolesklé sfarbenie vzniká použitím nevhodných čistiacích prostriedkov alebo odretím dnom varných nádob.

Škrabance

Škrabance spôsobené zrnkami soli, cukru alebo piesku, pripadne drsným dnom nádob.

Opotrebenie dekoru

Opotrebenie spôsobené použitím nevhodných čistiacich prostriedkov.

• Na varnej doske sú vyznačené miesta – elektrické varné zóny, ktoré sú určené iba na varenie. Priemery varných zón sú odvodené z obvyklých rozmerov varných nádob.
• Vyhrievaná je iba plocha vnútri vyznačeného priemeru varných zón, ostatné plochy zostávajú relatívne chladné a možno ich využíť ako odstavné plochy.
• Prehriatiu varnej zóny pod sklokeramickou doskou zabraňuje teplotný senzor.
• Svietiaci symbol „H“, ktorý sa môže objaviť na pozícií ukazovatelá nastaveného výkonu varnej zóny, signalizuje zvýšenů teplotu povrchu varnej zóny po vypnutí (zvýškové teplo). Symbol zhasne, ak sa vámá zóna ochladí, keď už nehrozí nebezpečenstvo popálenia.
• Příkony varných zón možno regulovať v rozsahu 9 stupňov, ktoré sa nastavujú príslušnými dotykovými tlačidlami na ovládacom paneli. Pri každom stlačení tlačidla zaznie pípnutie. Reakciou na stlačenie tlačidla je 1 sekunda. Po túto dobu treba mať prst na príslušnom tlačidle.

Poznámka:

• Dotvkové ovládanie je aktivované priložením prsta na prislušné
  tlačidlo na sklokeramickej doske.
• Na ovládanie dotykových tlačidiel použite celé bruško prsta, nielen jeho spicku (Obr. 6).
• Ovládací panel udržujte v čistote a suchu. Aj malé množstvo vody na ovládacom paneli môže spôsobit’ fažšie ovládanie tlačidiel. Na ovládací panel varnej dosky nepokladajte žiadne predmety.
• Dotykové ovládanie nereaguje na tmavé matné farby (na ovládanie nepouživajte čierne rukavice).
• Dbajte na to, aby nedošlo k nechcenému zapnutiu spotrebiča.
  Hrozi nebezpečenstvo popalenia.

Obr.6

Pred prvým použitím

Než uvediete nový spotrebič do činnosti, mali by ste ho z hygienických dôvodov pretriet vlhkou handričkou.

Zapnutie varnej dosky

Stlačením a podržaním tlačidla na zapnutie/vypnutie (5) na 1 sekundu zapnete varnú dosku.

Zapnutie varnej zóny

Nastavte požadovaný vykonový stupeň stlačením alebo tahom prsta po slideri na hodnotu 1 až 9.

Vlavo pravý okraj tohto symbolu znamená, že varná zóna je vypnutá (0), pravý okraj tohto symbolu znamená maximálny výkon (9).

Poznámka:

• Požadovaný stupeň výkonu varnej zóny môžete menit kedykolvek počas varenia.
• Ak nenastavite žiadny požadovaný stupeň výkonu do 20 sekünd od zapnutia indukcnej dosky, indukčna doska sa automaticky vypne.
• Ak na displeji ovládacieho panela (8) svieti symbol „U“ znamená to, ze priemer dna nádoby je priliš malý, alebo že nádoba, ktorú použivate, nie je vhodná na indukčné varenie. Skontrolujte dno nádoby, či je nádoba vhodná na indukčné varenie.
• Na varenie použite mensiu varnú zónu alebo varnú nádobu s vácšim priemerom dna, prip. použite nádobu, ktorá je vhodná na indukčné varenie.

Vypnutie varnej zóny

Poznámka:

1. Nastavte požadovaný výkonový stupeň stlačením alebo fahom prsta po slideri (1) na hodnotu „0“.
2. Po vypnuti varnej zóny môže displej prislušnej zóny zobrazovať symbol „H“ (hot), ktorý upozomuje na to, že je táto zóna horúca a že hrozi nebezpečenstvo popálenia. Toto zvyškové teplo sa môže využit.
3. Po vypnutí varnej zóny sa môže na displeji zobrazit' symbol „H“, ktorý upozorňuje na to, že použitá zóna je stále horúca a hrozi nebezpečenstvo popálenia.

30

• Symbol „H“ zmizne, ked’ sa povrch použitej varnej zóny ochladí na bezpečnú teplotu (nie je horúca na dotyk).
• Ak na displeji svieti symbol „H“, možno toto zvyškové teplo využit napr. na ohriatie dalšej nádoby na varenie.

Vypnutie varnej dosky

• Stlačením tlačidla na zapnutie/vypnutie (5) indukčnú dosku vypnete. Všetky nastavenia sa vynuluju.
• Po vypnuti indukčnej dosky sa môže na displeji zobrazit symbol „H“, ktorý upozomuje na to, že niektoré varně zóny sú stále horúce a hrozi nebezpečenstvo popálenia! Nedotýkajte sa týchto varných zón!

Poznámka

• Ak budú všetky vamě zóny vypnuté a do 20 sekünd nedôjde k žiadnemu dotyku na ovládacom paneli, indukčná doska sa automaticky vypne.
• Automatické vypnutie (doba varenia) na jednotlivých varných zónach je z bezpečnostných dôvodov obmedzená na 8 hodín (pri nastavenom stupní výkonu 1-2), 6 hodín (pri nastavenom stupní výkonu 3-4), 4 hodiny (pri nastavenom stupní výkonu 5-6), 2 hodiny (pri nastavení výkonu 7-8) alebo 1,5 hodiny (pri nastavení výkonu 9).
• K automatickému vypnutiu indukčnej dosky dôjde aj v prípade, ak akákolvek varná zóna ani po 1 minúte nedeteguje žiadnu varnú nádobu.

POKROČILÉ FUNKCIE SPOTREBIČA

Funkcia POWERBOOST

Pomocou tejto funkcie möžete zohriat pokrmy este rychlejšie než pri nastavení najvyššieho výkonu varnej dosky. Funkcia Powerboost zvýši krátkodobo výkon najvyššieho varného stupňa u vybranej varnej zóny.

Aktiváciu tejto funkcie vykonajte nasledovne:

1. Dotknite sa ovládacieho tlačidla ON/OFF. Po zapnutí sa raz ozve zvukový signál, na displeji volby varnej zóny sa zobrazi, - , čo znamená, že indukčná varná doska prešla do pohotovostného režimu.

2. Dotknite sa ovládacieho tlačidla „B" (7) a výkon dosiahne maximálnu možnú hodnotu.

Deaktiváciu tejto funkcie vykonajte nasledovne:

1. Funkciu POWERBOOST môžete zrušit stlačením tlačidla „B" (7) alebo stlačením/posunutim posuvnika a zmenou úrovne výkonu.
2. Po dosiahnutí času prevádzky POWERBOOST sa funkcia POWERBOOST automaticky zastavi a vrati sa na úroveň pred vstupom do funkcie POWERBOOST. Ak je úroveň pred funkciou POWERBOOST 0, doska automaticky prejde na úroveň 9.

Pozn.: Funkcia Powerboost zníži výkonový stupeň na iných varných zónach, aby sa zabránilo výkonovému preťaženiu varnej dosky.

Poznámka:

• Funkcia môže fungovať vo všetkých varných zónach
• Po 10 minútach sa vamá zóna vráti do pôvodného nastavenia.
  • Varná zóna Flexi sa po 5 minútach vrátí do pôvodného nastavenia.
• Ak je aktivovaná funkcia POWERBOOST jednej varnej zóny a aktivujete funkciu POWERBOOS na inej varnej zóne, prva varna zóna sa automaticky prepne na úroveň 9.

Funkcia detskej zámky

Täto funkcia zabráni nechcenej prevádzke varnej dosky. Postupujte takto:

a. Uzamknutie

Stlačte symbol pre aktiváciu/deaktiváciu detskej zámky (4), pokial sa neozve pipnutie. Na displeji sa rozsvieti symbol „Lo“ (lock = zamknuté). Ovládaci panel varnej dosky je uzamknutý okrem symbolu ZAPNUTIE/VYPNUTIE (5).

b. Odomknutie

Stlačte a držte symbol pre aktiváciu/deaktiváciu detskej zámky (4), pokial' sa neozve pipnutie. Symbol „Lo" zhasne.

SK

concept

concept

SK

Poznámka:

• Ak dôjde k vypnutiu indukčnej dosky, keď je aktivovaná funkcia detskej zámky, uzamknutie ovládacieho panela je aktivne aj po vypnutí indukčnej dosky. V tomto prípade je po zapnutí indukčnej dosky detská zámka aktivovaná a na displeji sa zobrazí symbol „Lo“ (Lock = zamknuté).
• Na odomknutie ovládacieho panela stlačte a podržte tlačidlo na aktiváciu/deaktiváciu detskej zámky (3) dokým sa neozve zvukový signál. Z displeja zmízne symbol „Lo“ a ovládaci panel je opat funkčný.

Funkcia oneskoreného vypnutia jednej varnej zóny

- Ak oneskorené vypnutie bolo nastavené iba pre jednu varnú zónu, bude po uplynutí nastaveného času oneskoreného vypnutia vypnutá iba tá varná zóna, pre ktorú bolo nastavené oneskorené vypnutie. Ostatné varné zóny zostanú zapnuté, ak pre ne nebolo nastavené oneskorené vypnutie.

Funkcia Pause

Stlačte symbol Pause (3). Všetky nastavené varné zóny na jednotlivé vykonové stupne sa pozastavia a na displeji sa zobrazi symbol „II“. Opatovnym stlačením symbolu Pause (3) sa všetky nastavené varné zóny vratia do povodne nastavenych hodnot a doska začne opat ohrievať.

ČISTENIE A ÚDRŽBA

Sklo varnej dosky sa mimo varnych zón nezahrleva, także na týchto miestach by sa nemali prípállt žiadne zvyšky pokrmov. S čistením varnej dosky tak nemusite čakať až na jej úplné vychladnutie.

Na čistenie varnej dosky v žiadnom pripade nepouživajte vysokotlakové ani parné čističe, môže dôjst'k poškodeniul

• Varnú dosku čistite iba prostriedkom, ktorý je určený na sklokeramický povrch.
• V prípade väčších nečistót naneste na varnú dosku čistiaci prostriedok odpudzujúci nečistoty, vdaka čomu sa povrch varnej dosky lahko vycisti.
• Pri čistení použivajte iba čistiace prostriedky, ktoré sú vhodné na sklokeramický povrch.
• Pri čistení v žiadnom prípade nepouživajte drsné špongie, abrazívne prostriedky ani agresívne čistlace prostriedky (spreje na čistenie rúr na pecenie) ani odstraňovače škvin.
• Ovládací panel udržujte v čistotel Dbajte na to, aby ovládací panel bol vždy čistý a suchý.
• Zvysky pokrmov a vody negativne ovplyvnujú funkciu ovládacieho panela a ovládaci panel nemusi byť plne funkčný.
• Varnú dosku vyčistite po každom varení, aby sa zvyšky pokrmov pri dálšom varení nepripiekli.
• Vlažnú varnu dosku čistite čistiacim prostriedkom a papierovým obrůskom. Potom varnu dosku otrite vlhkou handričkou a mäkkou handričkou ju vytriete do sucha.
• Ak by varná doska bola prilis horúca, mohli by sa na nej objaviť škvrny.
• Na varnej doske nikdy nenechávajte zvyšky čistiaceho prostriedku, ktoré by mohli zafarbit' sklo.
• Kovovolesklé sfarbenie spôsobí použitie nevhodnych čistiacich prostriedkov alebo odretie dnom varných nadob.
• Toto sfarbenie sa odstraňuje velmi čažko. Na čistenie použivajte iba čistiace prostriedky, ktoré sú vhodné na sklokeramický povrch.
• Pripadné pripečené zvysky pokrmov alebo vrstvu mastnoty odstránte škrabkou na sklo.
• Varnů dosku čistite iba ostrím škrabky. Držiakom škrabky by ste mohli poškriabať povrch.
  POZOR! Škrabka je velmi ostrál Hrozi nebezpečenstvo poranenial Poškodené ostrie ihned'vymeňte.
• Po čistení škrabku zaistite a uložte mimo dosahu deti.

INŠTALÁCIA SPOTREBIČA

• Na poruchy spôsobené nesprávnou inštaláciou záruka neplatí.
• Zodpovednost za instaláciu pristroja má kupujúci, nie výrobca.
• Výrobca nenesie žiadnu zodpovednosť za škody spôsobené osobám, za škody na zvieratách a veciach, ktoré vznikli nesprávnou inštaláciou.
• Umiestnenie pristroja do vhodného nábytku zaistí jeho správne fungovanie.
• Spotrebič sa inštaluje do typizovaného kuchynského nábytku, ktorý je určený pre vstavaně spotrebiče, alebo do vhodne upraveného nábytku, ktorý má rozmery podla Obr. 7.
• Kuchynský nábytok musi byť vyrobený z tepelne odolného materiálu odolávajúceho teplotám minimalne 120 °C. Materiály a použité lepidlá musia odolať teplu z prístrojov podľa normy ČSN EN 60335-2-6. Materiály a lepidlá, ktoré nezodpovedajú uvedenej norme, sa môžu zdeformovať alebo odlepit.

Pri inštalácii pristroja dodržujte nasledovný postup:

1. Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
2. Požadované rozmery pre výrez v pracovnej doske s minimálnou hrůbkou 38 – 40 mm, ktorá musi byť z tepelne odolného materiálu, sú vyobrazené na Obr. 7.
3. Po bokoch varnej dosky nechajte minimálne 50 mm medzeru od okolitých predmetov a skriniek. Aj za varnou doskou nechajte minimálne 50 mm medzeru.
4. Nad varnu dosku odporučame inštalovať odsávač pár. Minimalna vzdialenost' odsávaca pár nad varnou doskou by mala byt 550 mm.
5. Ak nad varnou doskou bude iba samostatná skrinka bez odsávača par, minimálna vzdialenost' skrinky nad varnou doskou by mala byt 760 mm (Obr. 8).
6. Z dovodu účinnej cirkulácie vzduchu musí byt spotrebič umiestnený podľa rozmerov na Obr. 8 a skrinka musí byt konštruovaná tak, aby do jej spodnej časti mohol prudif vzduch. Pod varnou doskou musí byt medzera minimálne 15 mm a zadnou stenou skrinky medzera minimálne 20 mm (Obr. 8).
7. Ak je pod varnou doskou umiestnený spotrebič, musi byť medzi týmito spotrebičmi medzera aspon 15 mm.
8. Ak je varná doska umiestnená nad kuchynskou zásuvkou, musí byt medzi obsahom kuchynskej zásuvky a varnou doskou dodržaná minimálna vzdialenost 15 mm.

Obr.8

SK

concept

concept

SK

1. Varnú dosku nasuňte na okraj pracovnej dosky a privodný kábel prestrčte cez pracovnú dosku skrinky tak, aby po inštalácii bola prístupná jej svorkovnica.
2. Varnú dosku opatrne umiestnite do výrezu v pracovnej doske. Dbajte, aby sa nepricvíkol prívodný kábel.
3. V spodnej časti sklokeramickej dosky je tesnenie proti zatekaniu kvapalín. Po umiestnení varnej dosky do výrezu v pracovnej doske by nemala byť medzera medzi hranou pracovnej dosky a varnou doskou menšia než 3 mm (Obr. 9).
4. V požadovanej polohe zaistite zospodu varnú dosku k pracovnej doske prichytkami (Obr. 10), ktoré sú súčastou balenia.
5. Prívodný kábel pripojte do svorkovnice a potom zapnite prislušný istič.

Obr. 100br. 9

Demontáz

• Spotrebič môže pripojit iba kvalifikovaný odborník!
• Ak je spotrebič pripojený priamo do elektrickej siete, musí byť istený ističom, ktorý zodpovedá prúdovému isteniu na typovom štitku spotrebiča.
• Overte, či pripojené napătie a prúdové istenie zodpovedă výkonovým hodnotám na typovom štitku spotrebiča. Hlavne pri jednofázovom pripojeni (230 V) by mohlo dôjst k preťaženiu inštalovaného elektrického obvodu.
• V prípade pripojenia varnej dosky do elektrickej siete jednofázovo (pozni Zapojenie svorkovnice spotrebiča) nemožno využit všetky varné zóny na maximálny výkon. Varná doska automaticky znižuje prikon jednotlivých varných zón, aby nedoslo k výkonovému preťaženiu príslušného ističa.
• Na pripojenie do elektrickej siete odporučame použit samostatne istený elektrický obvod.
• Použivajte iba rozvody elektrického napätia s ochranným vodičom PE.
• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble. Mohli by spósobit požiar z prehriatia.
• Svorkovnica privodneho kabla alebo príslušný istic spotrebica musia byt volne pristupné aj po instalácii.
• Elektricků bezpečnost spotrebiča možno garantovať iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednosť za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho alebo nesprávneho ochranného spojenia.
• Privodný kábel musi byť umiestnený tak, aby sa nedostal do kontaktu s horúcími častami spotrebiča a nebol deformovaný a nadmerne ohýbaný.
• V prípade odpojenia varnej dosky od elektrickej siete důjde k vynulovanlu všetkých nastavených parametrov a k uzamknutiu ovládania varnej dosky.

• Varná doska je už z výroby opatrená prívodným káblom. Ak by bola z dôvodu poškodenia privodného kábla nutná jeho výmena, na Obr. 11 alebo na Obr. 12 je vyobrazené zapojenie svorkovnice.
• Prívodný kábel treba nahradit káblom rovnakého typu s príslušným prierezom vodičov.
• Po pripojení nového privodného kábla do svorkovnice kábel zaistite proti vytrhnutiu zo svorkovnice.
• Pri inštalácii spotrebiča do výrezu v pracovnej doske a následnému pripojeniu do elektrickej siete postupujte rovnakým spósobom, ako je opísané vyššie.

Jednofázové zapojenie svorkovnice varnej dosky 3-žilovým prívodným káblom (230 V)

Na pripojenie použite kábel, ktorý bude mat minimálny prierez vodičov 4 mm ^2 .

Obr. 11

Dvojfázové zapojenie svorkovnice varnej dosky 4-žilovým privodným káblom (400 V)

Na pripojenie použite kábel, ktorý bude mať minimálny prierez vodičov 2,5 mm ^2 .

Popis poruchy Možná príčina Riešenie
Pri zapnutí varnej dosky zareaguje istenie domácej elektroinštalácie	Prúdové zaťaženie je pre domácu elektroinštaláciu príliš vysoké.	Skontrolujte, či prikon všetkých zapnutých spotrebíčov neprekračuje maximálne zataženie domácej elektroinštalácie. Overte, či pripojené a prúdové istenie zodpovedá výkonovým hodnotám na typovom štitku spotrebiča.
Po stlačení tlačidla na zapnutie/vypnutie varnej dosky sa varná doska zapne, ale displej pri jednotlivých varných zónach nefunguje	Nefunkčná elektronika napájania	Nutná výmena elektroniky napájania. Obrátte sa na autorizovaný servis.
	Nefunkčná elektronika ovládania	Nutná výmena elektroniky ovládania. Obrátte sa na autorizovaný servis.
Po nastavení výkonového stupňa varnej zóny varná zóna nehreje	Prehrlatie varnej zóny	Teplota vamej zóny je príliš vysoká. Skontrolujte, či funguje ochladzovací ventilátor, ktorý je umiestnený v spodnej časti varnej dosky. Ak je ventilátor funkčný, obrátte sa na servis.
	Nefunkčný ochladzovací ventilátor	Nutná výmena ochladzovacieho ventilátora. Obrátte sa na autorizovaný servis.
	Nefunkčná elektronika napájania	Nutná výmena elektroniky napájania. Obrátte sa na autorizovaný servis.
Varná zóna hreje, ale displej nefunguje	Nefunkčná elektronika ovládania alebo elektronika napájania	Znova stlačte tlačidlo na zapnutie a vypnutie varnej dosky a znova nastavte jednotlivé varné zóny.
Počas varenia sa varná doska vypne	Došlo k neúmyselnému stlačeniu tlačidla na zapnutie/vypnutie	Znova stlačte tlačidlo na zapnutie a vypnutie varnej dosky a znova nastavte jednotlivé varné zóny.
Po postavení varnej nádoby na varnú zónu displej prislušnej varnej zóny ukazuje symbol „U“ (varná zona nehreje)	Použitý riad nie je vhodný na indukčné varenie	Overte, či použitý riad je vhodný na indukčné varenie - priložením magnetu k dna riadu.
	Menší priemer dna nádoby než je varná zóna	Skontrolujte, či dno nádoby nemá menší priemer než varná zóna.
	Prehriatie nádoby	Nádobu nechajte vychladnuť. Potom položte nádobu na varnú zónu a pokračujte vo varení. Ak aj po ďlšom zapnutí a vypnutí varnej zóny pri varnej zóne stále svieti na displeji symbol „U“, varnú dosku úplne vypnite, 20 sekund počkajte a dosku znova zapnite.
	Nefunkčná hlavná elektronika	Nutná výmena hlavnej elektroniky. Obrátte sa na autorizovaný servis.
Praskliny alebo trhliny na sklokeramickej doske	Na varnú dosku padla varná nadoba, ktorá poskodila sklokeramicku varnú dosku	Varnú dosku ihneď vypnite stlačením tlačidla na zapnutie/vypnutie, alebo prislušnym ističom, varnú dosku odpojte od elektrickej siete. Obrátte sa na autorizovaný servis.

Prevádzkové zvuky spotrebiča

Technológia indukčného ohrevu je založená na určitých vlastnostiach kovových materiálov, keď sa ocitnú pod vplyvom vysokofrekvenčného vlnenia. Za určitých okolností sa tieto vibrácie môžu prejavít slabými zvukmi, ktoré nesignalizujú poruchu. Sú to napr.:

Hlboké bručanie akoprí transformátore	Tento zvuk sa objavuje pri varení na vysokom stupní výkonu. Jeho pričinou je velkémnožstvo energie, ktoré sa prenása z varnej dosky na varnú nádobu. Tento zvukzmizne alebo zoslabne, ak varnú zónu prepnete na nižší výkon.
Pískanie	Tento zvuk sa objavuje väčšinou pri prázdnej varnej nádobe. Zmizne, keď do nádobynalejete vodu alebo do nej vložite potraviny.
Vysoké pískavé tóny	Tieto zvuky sa objavujú hlavné pri varnych nádobách, ktoré sa skladajú z viaceryrchvrstiev rôznych materiálov, pri maximálnom výhrevnom výkone. Tento efekt nemávplyv na výsledok varenia. Toto pískanie zmizne alebo zoslabne, ak sa zníži výkon.
Praskanie	Tento zvuk sa objavuje pri varnych nádobách, ktoré sa skladaju z niekolkých vrstievrôznych materiálov. Zvuk vyvolávaju víbrácie na spojovacích plochách rôznych vrstiev.Tento zvuk závisí od varnej nádoby. Môže sa menít podla množstva a druhu potravin,ktoré sa v nádobe varia.
Zvuk ventilátora	Pre správny chod elektroniky je nevyhnutné, aby fungovala pri trvale kontrolovanejteplote. Preto je varná doska vybavená ventilátorom, ktorý sa podľa nameranej teplotymôže nastavít na rôzne stupne výkonu. Ventilátor môže byť v činnosti aj po vypnutivarnej dosky, ak je nameraná teplota stále príllí vysoká.

HLÁSENIA PORÚCH

Kód Popis poruchy Možná príčina
E1, E2, E7	Chyba snimača teploty	Obrátte sa na autorizované servisné stredisko
E3, E4 Chyba snimača teplotnej ochrany Obrátte sa na autorizované servisné stredisko
EU	Chyba elektroniky displeja	Obrátte sa na autorizované servisné stredisko
EL / EH	Nestabilně napájacie napätie	Skontrolujte napájacie napätie
C1	Vysoká teplota varnej dosky	Nechajte varmú dosku vychladnúť a zapnite a vypnite ju
C2 Vysoká teplota varnej dosky		Nechajte varmú dosku vychladnúť a zapnite a vypnite ju
F5	Chyba ventilátora	Obrátte sa na autorizované servisné stredisko
EF	Súčasné stiačenie viacerych tlačidiel	Vyčistite tlačidiá a okolie tlačidiel

SK

concept

concept

PL

Produktové informácie podla smernice EU 66/2014 pre domáci trh v rámci EU

Označenie modelu IDV6160
Typ varnej dosky		Vstavaná varná doska
Počet varných zón 4
Technológia ohrevu Indukcia
Priemer kruhových varných zón (∅)	Čavá predná 18,5 cm
	Čavá zadná 18,5 cm
	Pravá predná	18,5 cm
	Pravá zadná	18,5 cm
Spotreba energie varných zón (EC electric cooking)	Čavá predná 175,4 Wh/kg
	Čavá zadná 179 Wh/kg
	Pravá predná	186 Wh/kg
	Pravá zadná	179,2 Wh/kg
Spotreba energie varnej dosky (EC electric hob)		179,9 Wh/kg

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materialov a starych spotrebičov.
• Škatulu od prístroja môžete dať do zberu triedeného odpadu.
• Plastové vrecúška z polyetylěnu (PE) odovzdajte do zberu na recykláciu.

Tento spotrebič je označený podľa európskej smermice 2012/19/EU o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale udáva, že tento výrob kopnati do domáceho odpadu Treba ho odovzdaf na zberne miesto na recykáciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku zabráníte negativnym dôsledkom na životné prostredie a řudské zdravie. Likvidácia musi byť vykonaná v souláde s predpísmi na likvidáciu odpadu. Podrobnějsie informacie o reycláciú tohto výrobku zističe na prislušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok kúpli.

Podziękowanie
