NÁVOD NA OBSLUHU 235 E HUSQVARNA

SK Operátorská príručka, 198-215

SI Navodila za uporabo, 216-233

Pojistka páčky plynu

Pojistka páčky plynu

Blahoželáme vám, že ste sa rozhodli pre kúpu výrobku spoločnosti Husqvarna! Spoločnosť Husqvarna je založená na tradícii, ktorá siaha až do roku 1689, keď švédsky král Karl XI. nariadil postavít továreň na výrobu muškiet na brechoh rieky Huskvarna. Výber polohy bol logický, pretože vodná elektráreň získavala energiu z vody rieky Huskvarna. V priebehu viac ako 300 rokov svojej existencie vyprodukovala továreň Husqvarna veľké množstvo výrobkov od pecí na drevo po moderné kuchynské spotrebiče, šijacie stroje, bicykle, motocykle atď. V roku 1956 boli na trh uvedené prvé elektrické kosačky na trávu a za nimi v roku 1959 nasledovali reťazové pily a v tomto odvetví spoločnosť Husqvarna pracuje dodnes.

V súčasnosti je spoločnosť Husqvarna jedným z popredných svetových výrobcov lesných a záhradníckych výrobkov, pričom najvyššou prioritou je kvalita. Obchodná koncepcia je vyvíjať, vyrábať a uvádzat na trh motorové lesné a záhradnícke výrobky, rovnako ako výrobky v oblasti stavebného priemyslu. Ciel'orn spoločnosti Husqvarna je tiež zastávať popredné miesto v oblasti ergonómie, použitel'nosti, bezpečnosti a ochrany životného prostredia.' Preto sme vyvinuli množstvo rozličných funkcií pre naše výrobky v rámci týchto oblastí.

Sme presvedčení, že vysoko oceníte kvalitu a výkon nášho výrobku aj o mnoho rokov neskôr. Kúpou jedného z našich výrobkov ste získali prístup k odbornej pomoci pri opravách a servise, kedykol'vek ich budete potrebovať. Ak maloobchodný predajca, ktorý vám predáva stroj, nie je jedným z autorizovaných predajcov, požiadajte o adresu najblizšeho autorizovaného servisu.

Vaša spokojnosť s naším výrobkom a jeho dlhoročná funkčnosť sú naším prianím. Nezabudnite, že tento návod na obsluhu je cenný dokument! Dodržiavaním v ňnom uvedených pokynov (týkajúcich sa používania, servisu, údržby a pod.) môžete predlížit životnosť stroja a zvýšit jeho hodnotu pri d'alšom predaji.' Ak stroj predávate, skontrolujte, či ste kupujúcemu poskytli aj tento návod na obsluhu.

Đakujeme, že používate produkt Husqvarna.

Firma Husqvarna neustále vyvíja svoje výrobky a preto si vyhradzuje právo modifikovať dizajn a vzhľad výrobkov bez predchádzajúceho upozornenia.

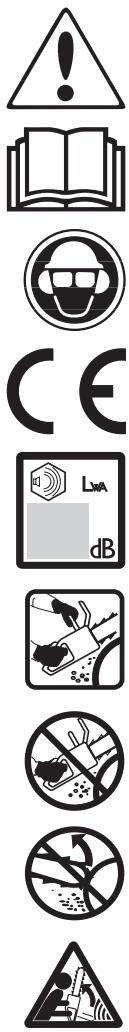

Symboly na stroji:

VAROVANIE! Retázové píly môžu byt nebezpečné! Neopatrné alebo nesprávne použitie môže spôsobit vážne až smrtelné zranenie použivatelóvi a iným osobám.

Prosím, prečítajte si pozorne tento návod na obsluhu a presvedčte sa, či pokynom pred používaním stroja rozumiete.

Vždy majte na sebe:

• Schválenú ochrannú prilbu
• Schválené chrániče sluchu
• Ochranné okuliare alebo štít

Hlukové emisie do okolia sú v súlade so smernicou Európskej únie. Emisie stroja sú stanovené v kapitole Technické údaje a na nálepke.

Nikdy nedržte motorovú pílu pri práci len jednou rukou.

VAROVANIE! Ak koniec vodiacej lišty príde do kontaktu s nejakým predmetom, môže dôjst'k spätnému nárazu, ktorý spôsobí, že sa vodiaca lišta odrazí dozadu a nahor smerom k používatel'ovi. Môže dôjst'k vážnemu poraneniu používatel'a.

Ostatné symboly/emblémy na stroji odkazujú na zvlástne požiadavky certifikácie pre určité trhy

Čo je čo na retázovej píle? (1)

1 Štítok produktu s výrobným číslom
2 Poistná páčka (Zabraňuje náhodnej manipulácii s plynom.)
3 Predná rukovät'
4 Kryt valca
5 Predný chránič ruky.
6 Tlmič výfuku
7 Opierka rezania
8 Vodiace ozubené koliesko lišty
9 Ochanný kryt pravej ruky
10 Páčka
11 Kryt spojky
12 Zachytávač retáze
13 Vodiaca lišta
14 Retáz
15 Štartovacia rukovät
16 Olejová nádrž
17 Kryt štartovania
18 Palivová nádrž
19 Ovládanie sýtiča/Štartovací blokovací kohútk plynu
20 Zadná rukovät
21 Vypínač zapal'ovania (zapaľovanie zapnuté/vypnuté.)
22 Nastavovacie skrutky karburátora
23 Palivová pumpa
24 Štítok s výstražnými piktogramami
25 Kotúč napínača retáze
26 Gombík
27 Prepravný kryt vodiacej lišty
28 Kombinovaný klúč
29 Návod na obsluhu

Obsah

ÚVOD

Čo je čo na retázovej píle? 199

OBSAH

Obsah 199

VŠEOBECNÉ BEZPEČNOSTNÉ OPATRENIA

Pred použitím novej retázovej píly 200

Dôležité 200

Osobné ochranné prostriedky 201

Ako sa vyhnút spätnému nárazu 211

ÚDRŽBA

Všeobecné 211

Nastavenie karburátora 211

Zapaľovacia sviečka 212

Plán údržby 213

TECHNICKÉ ÚDAJE

Technické údaje 214

EÚ vyhlásenie o zhode 215

Pred použitím novej retázovej píly

• Starostlivo si prečítajte pokyny.
• (1) - (51) pozri obrázky na str. 2-5.
- Skontrolujte, či je rezacie príslušenstvo správne upevnené a nastavené. Prečítajte si inštrukcie v časti Montáž.
- Naplňte a naštartujte reťazovú pílu. Pozrite si pokyny v časti Narábanie s palivom a Štartovanie a zastavenie.
- Nepoužívajte reťazovú pílu, kým nebude reťaz dostatočne naolejovaná. Prečítajte si inštrukcie v časti Mazanie rezacieho príslušenstva.
- Dlhodobé vystavenie hluku môže spôsobit trvalé poškodenie sluchu. Vždy preto používajte schválené chrániče sluchu.

VAROVANIE! Za žiadnych okolností nemeňte pôvodnú konštrukciu stroja bez schválenia od výrobcu. Vždy používajte originálne náhradné diely. Nepovolené zmeny alebo príslušenstvo môžu viest k vážnemu zraneniu alebo smrti obsluhy alebo ostatných osób.

VAROVANIE! Reťazová píla sa stáva nebezpečným nástrojom, ak sa používa neopatrne alebo nesprávne a môže spôsobit vážne, dokonca až smrteľné úrazy. Je veľmi dôležité, aby ste si prečítali tento návod na obsluhu a aby ste rozumeli jeho obsahu.

VAROVANIE! Tlmič výfuku obsahuje chemické látky, ktoré môžu mat karcinogénne účinky. Vyhýbajte sa kontaktu s týmito chemickými látkami v prípade, že sa tlmič výfuku pokazí.

VAROVANIE! Dlhodobé vdychovanie výfukových splodín, výparov reťazového oleja a prachu z pilín ohrozuje vaše zdravie.

VAROVANIE! Zapal'ovací systém tohto stroja vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností spôsobovať rušenie kardiostimulátorov. Na zníženie rizika vážneho alebo smrtelného zranenia odporúčame osobám s kardiostimulátorom, aby sa pred používaním tohto stroja poradili so svojím lekárom a výrobcom kardiostimulátora.

Dôležité

DÔLEŽITÉ!

Používať sa môžu iba kombinácie vodiacej lišty a reťaze odporúčané v kapitole Technické údaje.

Nikdy nepoužívajte pílu pri únave, po požití alkoholu alebo liekov, pretože to môže viest k zníženiu zrakovej schopnosti, schopnosti usudzovania alebo telesnej rovnováhy.

Vždy noste vhodný ochranný odev. Pozrite pokyny v rámci kapitoly Osobné ochranné prostriedky.

Nikdy nemeňte pôvodnú konštrukciu stroja a nepoužívajte ho, ak sa zdá, že ju zmenil niekto iný.

Nikdy nepoužívajte poškodenú stroj. Vykonávajte kontroly, údržbu a dodržiavajte servisné pokyny uvedené v tornto návode. Určité opatrenia týkajúce sa servisu a údržby stroj musia vykonávať iba odborníci. Pozrite si pokyny v časti Údržba.

Nikdy nepoužívajte iné príslušenstvo, ako odporúča tento návod na obsluhu. Prečítajte si inštrukcie v časti Rezacia časť a Technické údaje.

NEZABUDNITE! Vždy noste ochranné rukavice alebo ochranný štít na tvár, aby ste znížili riziko poranenia spôsobeného odrazenými predmetmi. Pri vysokej rýchlosti môžu pri používaní reťazovej píly odletovať predmety, napríklad triesky, kúsky dreva a pod. Môže dôjsť k vážnemu poraneniu, najmä poraneniu očí.

VAROVANIE! Používanie píly v zle vetraných alebo uzavretých priestoroch môže spôsobit smrt v dôsledku zadusenia alebo otravou CO.

VAROVANIE! Chybná rezacia časť alebo zlá kombinácia vodiacej lišty a reťazovej píly zvyšujú riziko spätného nárazu! Používajte iba odporúčané kombinácie vodiacej lišty a reťaze a dodržiavajte pokyny pri brúsení. Prečítajte si inštrukcie v časti Technické údaje.

Nie je možné predvídať každú situáciu, ktorá môže pri používaní reťazovej pily nastat. Vždy konajte opatrne a riad'te sa zdravým rozumorn. Vyvarujte sa každej situácie, ktorá podľa vás presahuje vaše možnosti. Ak si ani po prečítaní týchto pokynov nie ste istí, ako zaobchádzať so strojorn, obrátte sa na odborníka. Ak máte akékol'vek otázky ohľadom reťazovej pily, neváhajte kontaktovať svojho predajcu alebo našu spoločnosť. Radi vám poskytneme radu či pomoc, ako používať reťazovú pílu účinne a zároveň bezpečne. Ak je to možné, prihláste sa do školiaceho kurzu o používaní reťazovej pily. Informácie o dostupných školiacích materiáloch a kurzoch získate u svojho predajcu, v lesníčkej škole alebo knižnici. Neustále pracujeme na vylepšení dizajnu a technológie – na vylepšeniach, ktoré zvyšujú bezpečnosť a výkonnosť. Pravidelne sa informujte u svojho predajcu o novinkách, ktoré môžete využiť vo svoj prospech.

Osobné ochranné prostriedky

VAROVANIE! Váčšina úrazov pri práci s reťazovou pílou sa stáva, keď reťaz zasiahne používateľa. Pri akomkol’vek používaní stroja musíte používať schválené osobné ochranné prostriedky. Osobné ochranné prostriedky nevylučujú riziko nehôd, ale môže znížit účinky zranenia v prípade nehody. Pri výbere správnych ochranných prostriedkov sa porad’te so svojím predajcom.

• Schválenú ochrannú prilbu
- Ochrana sluchu
• Ochranné okuliare alebo štít
• Rukavice s ochranou rúk pri pílení
• Nohavice s protiporezovou ochranou nôh
- Ochranné topánky s oceľovou špičkou, protišmyková podrážka
• Majte vždy po ruke lekárničku.
• Hasiaci prístroj a lopata

DÔLEŽITÉ! Z tlmčka výfuku, vodiacej lišty, píly alebo z iného zdroja môžu vyletúvať iskry. Hasiaci prístroj majte vždy po ruke pre prípad, že ho budete potrebovať. Môžete tak zabrániť lesnému požiaru.

V tejto časti sú vysvetlené bezpečnostné funkcie stroja a ako fungujú. Pokyny týkajúce sa inšpekcie a údržby nájdete v časti Inšpekcia, údržba a servis bezpečnostného vybavenia reťazovej pily. Pozrite si čast' "Čo je čo?", kde nájdete umiestnenie týchto súčastí na stoji.

Ak údržbu stroja nevykonávate správnym spôsobom a servis alebo opravy nevykonáva profesionál, môže sa skrátiť životnosť stroja a zvýšiť riziko nehôd. Ak chcete získat viac informácií, kontaktujte najbližši autorizovaný servis.

VAROVANIE! Nikdy nepoužívajte stroj, ktorý má chybné bezpečnostné súčasti. Bezpečnostné vybavenie sa musí kontrolovať a udržiavať. Pozrite si pokyny v rámci kapitoly Inšpekcia, údržba a servis bezpečnostného vybavenia reťazovej píly. Ak stroj neprejde všetkými kontrolami, doneste ho do autorizovaného servisu na opravu.

Vaša reťazová píla má brzdu, ktorá pri spätnom náraze reťaz zastaví. Brzda reťaze zmenšuje riziko úrazov, ale iba vy im môžete zabrániť.

Bud'te opatrní pri používaní píly a vždy sa presvedčte, že zóna spätného nárazu vodiacej lišty sa nedotýka žiadneho predmetu.

- Brzdu reťaze (A) môžete spustit’ bud’ manuálne (ľavou rukou), alebo pomocou zotrvačných síl.(3)

• Brzda sa uvedie do činnosti po tom, ked' sa predný chránič ruky (B) potlačí dopredu. (3)
• Tento pohyb aktivuje pružinový mechanizmus, ktorý napne pásovú brzdu (C) okolo pohonného systému reťaze (D) (bubna spojky). (4)
• Predný chránič ruky nie je určený výlučne na aktiváciu brzdy reťaze. Jeho iná dôležitá vlastnosť je, zmenšenie rizika zásahu vašej lavej ruky reťazou, ak sa vám vyšmykne predná rukováť.
• Brzda retáze musí byt spustená pri štartovaní retázovej píly, aby zabránila otáčaniu retáze.
• Brzdu reťaze používajte ako "ručnú brzdu" pri štartovaní a premiestňovaní píly na krátke vzdialenosti, aby ste zabránili nehodám spôsobeným náhodným zasiahnutím osoby či predmetu v blízkosti píly.
• Ak chcete reťaz odbrzdiť, potiahnite predný chránič ruky dozadu, smerom ku prednej rukoväti.
• Spätný náraz môže byť veľmi nečakaný a silný. Väčšina nárazov je menších a nie vždy aktivujú brzdu reťaze. Ak sa tak stane, treba držať reťazovú pílu pevne a nepustit ju.
• Spôsob, akým sa brzda reťaze aktivuje, bud’ manuálne alebo automaticky zotrvačnostou, závisí od sily spätného nárazu a polohy reťazovej píly k objektu, na ktorý nárazová zóna vodiacej lišty narazí.

Ak vás spätný náraz silno zasiahne vtedy, keď zóna spätného nárazu lišty je veľmi d’aleko od vás, brzda reťaze sa aktivuje pohybom protizávažia (zotrvačnostóu) v smere spätného nárazu.

Ak je náraz miernejší, alebo zóna nárazu vodiacej lišty je bližšie ku vám, brzdu budete aktivovať manuálne l'avou rukou.

- Pri pílení je ľavá ruka v polohe, ktorá znemožňuje manuálne spustenie brzdy reťaze. Pri tomto type uchopenia, t. j. ľavá ruka je v polohe, v ktorej nernôže ovplyvnit pohyb predného chráníča ruky, možno brzdu reťaze spustit’ iba zotvracnostou.

Spustím brzdu retáze rukou vždy v prípade spätného nárazu?

Nie. Na posunutie ochranného krytu proti spätnému nárazu dopredu je potrebná určitá sila. Ak sa ochranného krytu proti spätnému nárazu dotknete rukou iba jemne alebo sa po ňom ruka iba skízne, nemusíte vyvinúť dostatočnú silu na spustenie brzdy reťaze. Pri práci tiež musíte pevne držat’ rukovát reťazovej píly. Ak stroj držíte pevne a dôjde k spätnému nárazu, nemusí sa vám podarít’ uvořníť ruku z prednej rukováte a nespustíte brzdu reťaze, alebo sa brzda reťaze nespustí, až kým sa píla neroztocí vo veľkej vzdialenosti. V takom pripade nemusí brzda reťaze zastavit reťaz skôr, ako vás zasiahne.

Niekedy sa vám pri práci môže stat, že nedosiahnete na chránič proti spätnému nárazu a nespustíte brzdu retaze, napríklad vtedy, ked' držíte pílu pri pílení.

Spustí zotrvačnost brzdu reťaze vždy v prípade spätného nárazu?

Nie. Najskôr musí fungovať brzda. Testovanie brzdy je jednoduché. Pokyny na testovanie nájdete v časti Inšpekcia, údržba a servis bezpečnostného vybavenia reťazovej píly. Odporúča sa pred každým štartovaním. Po druhé, spätný náraz musí by dostatočne silný, aby sa spustila brzda reťaze. Keby bola brzda reťaze príliš citlivá, spůštala by sa stále a spôsobovala by tak problémy.

Zabráni brzda poraneniu vždy v prípade spätného nárazu?

Nie. Predovšetkým musí brzda fungovať, aby zabezpečila potrebnú ochranu. Následne musí byť aktivovaná podľa popisu vyššie, aby zastavila reťaz v prípade spätného nárazu. Až potom môže byť brzda spustená, ale ak máte vodiacu lištu príliš blízko pri tele, môže sa stat, že brzda nespomalí a nezastaví reťaz skôr, ako vás zasiahne.

Spätný náraz a s ním spojené riziká môžete znížit iba vy a správne pracovné techniky.

Poistná páčka plynu

Poistná páčka plynu je skonštruovaná na zabránenie náhodnému stlačeniu plynu. Ak stlačíte poistnú páčku (A) (napr. vtedy, keď uchopíte držadlo), uvol’níte páčku plynu (B). Keď uvol’níte držadlo, páčku plynu a poistnú páčku plynu sa spoločne vrátia spăť do svojej pôvodnej polohy. Toto usporiadanie znamená, že ovládanie plynu automaticky zablokuje. (5)

Zachytávač retáze

Zachytávač reťaze je určený na zachytenie reťaze píly, ak sa pretrhne alebo skízne dolu. Toto by sa nernalo stať, ak je reťaz riadne napnutá (viď inštrukcie v časti Montáž) a ak sa vodiaca lišta a reťaz správne obsluhujú a udržujú podľa návodu (viď inštrukcie v časti Všeobecné pracovné predpisy).

Ochranný kryt pravej ruky

Ochranný kryt pravej ruky chráni vašu ruku v prípade, že retáz skízne alebo sa pretrhne a zároveň nedovoľuje, aby sa konáre a vetvičky zachytávali na vaše ruky na zadnej rukoväti.

Systém na tlmenie vibrácií

Stroj je vybavený systémom na tlmenie vibrácií, ktorý je určený na minimalizovanie vibrácií a ul'ahčuje jeho prevádzku.

Systém na tlmenie vibrácií znižuje prenos vibrácií medzi motorovou jednotkou/rezným zariadením a rukovátami stroja. Telo reťazovej píly, včítane rezacej časti, je odizolované od rukováti tlmičmi vibrácií.

Rezanie tvrdého dreva (väčšina listnatých stromov) spôsobuje viac vibrácií ako rezanie mäkkého dreva (väčšinou ihličnany). Rezanie s rezacou častou, ktorá je tupá alebo chybná ( zlý typ alebo zle nabrúsená retáz) zväčší vibrácie.

VAROVANIE! Nadmerné vystavovanie sa vibráciám môže spôsobít problém u ľudí so zhoršeným krvným obehom, a taktiež môže spôsobít poškodenie nervov. Ak sa u vás objavia príznaky nadmerného vystavenia sa vibráciám, kontaktujte svojho lekára. Tieto príznaky sú típnutie, strata citu, chvenie, pichanie, bolest, strata sily, zmeny vo farbe a stave pleti. Príznaky sa bežne pocitůjú v prstoch, rukách alebo zápästiach. Príznaky sa môžu zhoršít pri nízkych teplotách.

Vypínač

Vypínač sa používa na vypnutie motora

Tlmič výfuku

Tlmič výfuku je konštruovaný na zníženie úrovní hluku a na smerovanie výfukových plynov od používateľa.

VAROVANIE! Výfukové plyny z motora sú horúce a môžu obsahovať iskry, ktoré môžu vyvolať požiar. Nikdy neštartujte stroj vo vnútri alebo v blízkosti horľavého materiálu!

V krajinách s horúcim a suchým podnebím hrozí veľké nebezpečenstvo lesných požiarov. Platná legislatíva vyžaduje niekedy v týchto krajinách aj povinné vybavenie tlmiča výfuku "zachytávačom iskier" (A), vrátane d'alšieho vybavenia. (6)

NEZABUDNITE! Tlmič výfuku je počas používania a po zastavení veľmi horúci. Platí to aj pri voľnobehu motora. Dávajte pozor na nebezpečenstvo požiaru, najmä pri manipulácii v blízkosti horľavých látok alebo plynov.

VAROVANIE! Nikdy nepoužívajte reťazovú pílu, ak chýba alebo je chybný tlmič výfuku. Chybný tlmič výfuku môže výrazne zvýšit hladinu hluku a riziko požiaru. Hasiaci prístroj majte vždy po ruke. Nikdy nepoužívajte reťazovú pílu v pracovnom prostredí, kde je povinný zachytávač iskier, ak zachytávač chýba, alebo je poškodený.

Rezacia čast

Táto časť popisuje, ako si vybrať a ako udržiavať rezaciu časť, aby sa:

• Znižilo riziko spätného nárazu.
- Znížilo riziko pretrhnutia a vyskočenia retáze.
• Dosiahol optimálny výkon rezania.
• Predížila životnosť rezacej časti.
• Zabráňilo zvyšovaniu hladiny vibrácií.

Základné pravidlá

- Používajte iba rezacie časti, ktoré vám odporúčame! Prečítajte si inštrukcie v časti Technické údaje.

- Dbajte na to, aby rezacie zuby reťaze boli dobre naostrené! Dodržujte naše odporúčania a používajte doporučené vodítko pilníka. Poškodená alebo zlé naostrená reťaz zvyšuje riziko nehôd.

- Dodržujte spávne nastavenie híbký rezu! Dodržujte pokyny a používajte odporúčané meradlo nastavenia híbký rezu. Príliš veľká híbká rezu zvyšuje riziko spätného nárazu.

- Retaz musí byt správne napnutá! Ak je retaz povolená, je pravdepodobnejšie, že vyskočí a dochádza k väčšiemu opotrebeniu vodiacej lišty, retaze a hnacieho ozubeného kolieska.

- Rezacia časť musí byť vždy dobre mazaná a udržiavaná. Málo namazaná reťaz sa l'ahšie pretrhne a spôsobuje rýchlejšie opotrebenie lišty a hnacieho ozubeného kolieska.

Rezacia časť je navrhnutá tak, aby minimalizovala spätný náraz.

VAROVANIE! Chybná rezacia časť alebo zlá kombinácia vodiacej lišty a reťazovej píly zvyšujú riziko spätného nárazu! Používajte iba odporúčané kombinácie vodiacej lišty a reťaze a dodržiavajte pokyny pri brúsení. Prečítajte si inštrukcie v časti Technické údaje.

Jediný spôsob ako sa vyhnút spätnému nárazu je dávať pozor, aby sa zóna nárazu vodiacej lišty nikdy ničoho nedotýkala.

Následky spätného nárazu môžete zmiernit tým, že budete používať rezaciu časť so "zabudovanou" redukciou spätného nárazu a tým, že reťaz bude ostrá a dobre udržiavaná.

Vodiaca lišta

Čím menší je polomer zaoblenia, tým menšie je riziko spätného nárazu.

Retáz

Retáz je zložená z množstva článkov, ktoré sú bud' štandardné alebo vo verzii, ktorá znižuje možnosť spätného nárazu.

DÔLEŽITÉ! Použitie správnej retáze znižuje riziko spätného nárazu.

VAROVANIE! Akýkol'vek kontakt s rotujúcou retázou môže spôsobit' vel'mi vážne poranenie.

Niektoré výrazy, ktoré popisujú vodiacu lištu a retáz

Aby ste zabezpečili všetky bezpečnostné funkcie vybavenia reťaze, musite vymeniť opotrebovanú a poškodenú vodiacu lištu a reťaz za nové odporúčané spoločnosťou Husqvarna. Viac informácií o odporúčaných kombináciách vodiacej lišty a reťaze nájdete v časti Technické údaje.

Vodiaca lišta

• Dížka (palce/cm)
• Počet zubov na ozubenom koliesku vodiacej lišty (T).
• Delenie reťaze (palce). Vzdialenost medzi hnacími článkarni reťaze sa musí zhodovať so vzdialenostámi zubov na ozubenom koliesku vodiacej lišty a hnacom ozubenom koliesku. Počet hnacích článkov. Počet hnacích článkov určuje dlžku vodiacej lišty, delenie reťaze a počet zubov na čelnom ozubenom koliesku vodiacej lišty.
• Šírka vodiacej drážky lišty (palce/mm). Šírka drážky vo vodiacej lište musí byť zhodná s hrúbkou hnacích článkov retáze.
• Otvor mazania retáze a otvor pre napínač retáze. Pre danú retáz musí byt zvolená príslušná vodiaca lišta.

Retáz

• Nikdy nepoužívajte tupú reťaz. Ak je reťaz tupá, musíte vyvinúť väčší tlak, aby lišta prešla cez drevo a odrezky budú veľmi tenké. Veľmi tupá reťaz netvorí žiadne odrezky. Výsledkom bude len drevný prach.
• Ostrá reťaz si vytvorí cestu a tvorí dlhé, hrubé triesky.
• Rezacia časť reťaze sa volá rezací článok a skladá sa z rezacieho zuba (A) a obmedzovacieho zubu (B). Híbka rezu je daná výškovým rozdielom medzu rezacím zubom a obmedzovacím zubom. (7)

Pri ostrení rezacieho zuba pamätajte na štyri dôležité faktory.

1 Uhol brúsenia
2 Uhol rezu
3 Poloha pilníka
4 Priemer okrúhleho pilníka

Je veľmi ťažké správne nabrúsiť retáz bez správného vybavenia. Odporúčame vám používať naše vodítko pilníka. Umožní vám to dosiahnuť maximálne zmenšenie spätného nárazu a najlepší výkon píly.

Pozrite si pokyny v časti Technické údaje, kde nájdete informácie o ostrení reťaze.

Na naostrenie zubov budete potrebovať okrúhly pilník a vodítko pilníka. V časti Technické údaje si pozrite informácie o priemere pilníka a o vodítku pilníka, ktoré sa odporúčajú pre váš typ reťázovej píly.

• Skontrolujte, či je reťaz správne napnutá. Nenapnutá reťaz sa bude posúvať nabok, a bude ju tážšie správne naostrit.
• Brúste zuby vždy z vnútornej strany. Prí spätnom pohybe zmenšite tlak na pilník. Nabrúste všetky zuby najprv na jednej strane, potom otočte pílu a nabráste zuby na druhej strane.
• Brúste všetky zuby na rovnakú dĺžku. Ked' sa dĺžka rezacích zubov zmenší na 4 mm (0.16"), retaz je opotrebovaná a treba ju vymenití. (8)

Všeobecné rady na nastavenie híbky rezu

- Ked' ostríte rezacie zuby, zmenšujete vzdialenost' medzi reznou a obmedzovacou hranou (=hlbka rezu). Aby ste dosiahli optimálny výkon rezania, musíte zbrúsiť aj obmedzovacie zuby na odporúčanú výšku. V časti Technické údaje nájdete informácie o hlbke rezu odporúčanej pre danú retáz.

VAROVANIE! Ak je híbka rezu príliš veľká, je oveľa väčšie aj riziko spätného nárazu!

Prispôsobenie híbky rezu

• Ešte pred nastavením híbky rezu treba rezacie zuby nanovo naostrit. Odporúčame nastavit' híbku rezu po každom treťom ostrení retáze. VŠIMNITE SI! Toto odporúčanie predpokladá, že dlžka rezacieho zuba nie je nadmerne skrátená.
• Na nastavenie híbky rezu budete potrebovať plochý pilník a mierku híbky rezu. Odporúčame, aby ste pri meraní híbky rezu používali našu mierku na obmedzovacie zuby, aby sa zaistila správna híbka rezu a správny uhol na vodiacej ploche.
• Umiestnite mierku na obmedzovacie zuby na reťaz. Informácie o používaní mierky pilnika nájdete na balení. Na zbrúšenie vyčnievajúcej časti obmedzovacieho zubu používajte plochý pilník. Hlbla rezu je správna, keď pri ťahaní pilníka po meradle necítite žiaden odpor.

Napnutie retáze

VAROVANIE! Nenapnutá retáz môže spadnút a spôsobit vážne až smrtelné zranenie.

VAROVANIE! Vždy používajte schválené ochranné rukavice. Aj ked' retaz nie je v pohybe, môže spôsobit vážne poranenie používatel'ovi alebo iným osobám, ktoré k nej majú prístup.

Vždy pri doplňaní paliva skontrolujte napnutie reťaze. VŠIMNITE SI! Nová reťaz má dobu zábehu, počas ktorej by ste napnutie reťaze mali kontrolovať častejšie.

Napnite retáz čo najpevnejšie, ale nie až tak, aby ste ju nemohli volne rukou otáčatí. (9)

VAROVANIE! Zlé mazanie rezacej časti môže spôsobit pretrhnutie reťaze, čo môže zapríčinit vážne až smrtelné zranenie.

Retázový olej

Retázový olej musí mať dobrú pril'navosť, musí mať charakteristickú viskozitu v lete aj v zime.

Ako výrobca reťazových píl sme vyvinuli aj optimálny olej na mazanie reťaze, ktorý je biologicky odbúrateľný, pretože je vyvinutý na rastlinnom olejovom základe. Odporučame vám používať náš vlastný olej, pretože zaručuje jednak maximálnu životnosť reťaze a minimalizuje znečistřovanie životného

prostredia. Ak nedostanete náš olej, odporúča sa používať štandardný motorový olej.

Nikdy nepoužívajte použitý olej! Je to nebezpečné pre vás samotných, pre váš stroj a pre životné prostredie.

DÔLEŽITÉ! Ak na mazanie reťazovej píly používate olej na rastlinnom základe, pred dlhodobým skladovaním odmontujte a vyčistite drážku vodiacej lišty a reťaz. V opačnom prípade hrozí riziko oxidovania oleja na mazanie reťaze, čo spôsobí, že reťaz stvrdne a ozubené koliesko vodiacej lišty sa zasekne.

Dopíňanie retázového oleja

• Všetky naše reťazové píly majú automatický systém mazania reťaze. Na niektorých modeloch je tok oleja tiež nastavitelný.
• Nádrže na olej na mazanie retáze a palivo sú skonštruované tak, aby sa palivo minulo skôr ako olej na mazanie retáze.
  Toto bezpečnostné opatrenie si však vyžaduje používať správny druh oleja (ak je olej prilíš riedky, minie sa skôr ako palivo), a tiež je nutné nastavit karburátor presne podľa odporúčaní (chudobná zmes môže spôsobit, že palivo vydrží dlhšie ako olej). Treba tiež používať odporúčanú rezaciu časť (prilíš dlhá vodiaca lišta spotrebuje viac reťazového oleja).

• Vždy ked' plníte palivo skontrolujte, či je v poriadku mazanie retáze. Pozrite si pokyny v časti Mazanie ozubeného kolieska vodiacej lišty.
  Nasmerujte čelo vodiacej lišty na svetlo sfarbený povrch vzdialený asi 20 cm (8 inches). Asi po 1 minúte, pri chode na 3/4 plynu, by ste mali vidieť zretelínú čiaru oleja na svetlej ploche-

Ak systém mazania ani po týchto kontrolách nie je funkčný, mali by ste vyhládaté servis.

Spojkový valec je namontovaný pomocou súkolia (reťazové koliesko je privarené k valcu).

Kontrolujte pravidelne opotrebovanie na hnacom ozubenom koliesku. Vymeňte ho, ak je nadmerne opotrebené. Vždy, keď vymieňate reťaz, vymeňte aj hnacie koliesko reťaze.

Kontrola opotrebovania rezacej časti

• V nitoch a článkoch nie sú viditelné praskliny.
- Je retáz pevná.
• Nity a články nie sú veľmi opotrebované.

Ak sa na reťazi prejaví ktorákolívek zo skutočností uvedených vyššie, vymeňte ju.

Odporúčame vám porovnat' retáz, ktorú práve používate s celkom novou retázou, aby ste mohli posúdit' opotrebovanie vašej retáze.

VAROVANIE! Váčšina úrazov pri práci s retázovou pílou sa stáva, ked' retáz zasiahne používateľa.

Vždy noste vhodný ochranný odev. Pozrite pokyny v rámci kapitoly Osobné ochranné prostriedky.

Nepúšťajte sa do práce, pre ktorú nemáte dostatočnú kvalifikáciu. Pozrite si inštrukcie v častiach Osobné ochranné prostriedky, Preventívne opatrenia proti spätnému nárazu, Rezacia čast a Všeobecné pracovné predpisy.

Vyhýbajte sa situáciám, pri których dochádza k spätnému nárazu. Pozrite si inštrukcie v časti Bezpečnostné vybavenie píly.

Používajte odporúčané ochranné vybavenie a kontrolujte jeho stav. Pozrite si inštrukcie v častiach Všeobecné pracovné predpisy.

Skontrolujte funkčnost bezpečnostného vybavenia píly. Pozrite si inštrukcie v časti Všeobecné pracovné predpisy a Všeobecné bezpečnostné opatrenia.

Namontovanie vodiacej lišty a retáze

VAROVANIE! Skôr, ako vykonáte akúkol'vek kontrolu alebo údržbu, vypnite motor. Vypínač sa automaticky vráti do polohy štartovania. Kryt zapal'ovacej sviečky treba pri montáži, kontrole a údržbe odmontovat' zo sviečky, aby sa zabránilo náhodnému naštartovaniu.

Skontrolujte, či nie je brzda reťaze aktivovaná, a to tak, že pohnete predný chránič ruky smerom ku prednej rukoväti.

Vyberte gombík a kryt spojky (brzda reťaze). Dajte dolu prepravný krúžok. (17)

Nasad'te vodiacu lištu na vodiace kolíky. Umiestnite lištu do jej najzadnejšej polohy. Umiestnite reťaz na hnacie reťazové koliesko, umiestnite ju do drážky na vodiacej lište. Začnite na hornom okraji vodiacej lišty. (18)

Presvedčte sa, že ostré hrany rezacích článkov sú obrátené smerom dopredu k hornému okraju lišty.

Namontujte kryt spojky (brzdu reťaze) a nastavovací čap reťaze umiestnite do výrezu v lište. Skontrolujte, či hnacie články reťaze správne zapadajú do hnacieho reťazového kolieska a či je reťaz v drážke lišty. (19)

Otočením kotúča nadol (+) napnite reťaz. Retáz treba napínať tak dlho, kým neprestane volne visieť na spodnej časti lišty. (12)

Retaz je správne napnutá vtedy, keď zospodu neprevísa a dá sa rukou ľhko posúvať. Pevne uchopte vodiacu lištu a otočením gombíka v smere hodinových ručičiek zatiahnite spojku lišty. (13)

Ked' dáte novú reťaz, je treba často kontrolovať jej napnutie, až kým sa reťaz nezabehne. Kontrolujte napnutie reťaze pravidelne. Správne naputá reťaz vám zaistí dobrý výkon píly a jej dlhú životnosť. (20)

Montaž opierky rezania

Spojte sa so servisným technikom, ak budete chcieť namontovať opierku rezania.

Palivo

Poznámka! Stroj je vybavený dvojtaktným motorom a vždy sa musí prevádzkovať s použitím zmesi benzínu a dvojtaktného motorového oleja. Je dôležité presne namerat množstvo oleja, ktoré sa má zmiešať, aby sa zabezpečilo dosiahnutie správnej zmesi. Pri miešaní malých množstiev paliva môžu aj malé nepresnosti značne ovplyvnít porner zmesi.

• Používajte bezolovnatý alebo olovnatý benzín dobrej kvality.
• Najnižšie odporúčané oktánové číslo je 90 (RON). Ak budete používať nižší stupeň ako 90, môže nastat’ tzv. klepanie. Toto spôsobí vysokú teplotu motora a zväčšenú záťaž ložiska, čo môže motor vážne poškodit.
• Ked' pracujete dlhodobo s plným plynom (npr. odvetvovanie), odporúča sa použit benzín s vyšším oktánovým číslom.

Zábeh

Počas prvých desiatich hodín nenechávajte stroj dlhší čas bežat na vysoké otáčky.

Dvojtaktný olej

• Používajte olej pre dvojtaktné motory HUSQVARNA, ktorý sa špeciálne vyrába pre vzduchom chladené dvojtaktné motory, aby ste tak dosiahli najlepší výsledok a výkon.
• Nikdy nepoužívajte dvojtaktný olej určený pre vodou chladené závesné motory, niekedy nazývaný aj olej pre lodné motory (TCW).
• Nikdy nepoužívajte olej určený pre štvortaktné motory.
• Nízkokvalitný olej alebo príliš obohatená zmes oleja a paliva môžu ohroziť funkciu katalyzátora a znížiť jeho životnosť.

Pomer zmiešavania

Zmes 1:50 (2%) dvojtaktného oleja HUSQVARNA.

1:33 (3%) s inými olejmi určenými pre vzduchom chladené dvojtaktné motory zaradené do triedy JASO FB/ISO EGB.

Benzín, liter	Dvojtaktný olej, liter
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Miešanie

• Benzín a olej vždy miešajte v čistej nádobe určenej na palivo.
• Vždy začínajte tak, že nalejete polovičné množstvo benzínu, ktorý sa má použit. Potom pridajte celé množstvo oleja. Palivovú zmes premiešajte (pretraste). Pridajte zvyšné množstvo benzínu.
• Palivovú zmes pred naplnením do palivovej nádrže stroja dobre premiešajte (pretraste).
• Nenamiešavajte viac ako maximálne jednomesačnú zásobu paliva.
• Ak sa stroj dlhšiu dobu nepoužíva, palivová nádrž by sa mala vyprázdnit a očistit.

Retázový olej

• Na mazanie odporúčame používať špeciálny olej (retázový olej) s dobrou pril'navostou.
• Nikdy nepoužívajte použitý olej. Poškodili by ste olejové čerpadlo, vodiacu lištu a retáz.
• Je dôležité používať olej správnej viskozity, aby vyhovoval teplote vzduchu.
• Pri teplotách pod 0°C (32°F) môžu niektoré oleje tuhnút. Môže to preťažit' olejovú pumpu a následne poškodit' jej komponenty.
• Ked' budete menit'retázový olej, spojte sa so svojim servisom.

Dopíňanie paliva

VAROVANIE! Ak budete dodržiavať nasledovné opatrenia, zmenšíte tým riziko požiaru:

Nefajčite ani nekladte horúce predmety do blízkosti paliva.

Pred doplnením paliva motor vždy zastavte a nechajte ho na niekol'ko minút vychladnút.

Vyčistite priestor okolo palivového veka. Čistite pravidelne palivovú nádrž a nádrž pre reťazový olej. Palivový filter sa musí meníť aspoň raz za rok. Nečistoty v nádržiach spôsobujú poruchy. Pred naliatím do nádrže píly palivovú zmes dobre premiešajte. Palivová a olejová nádrž sú kapacitne vzájomne prispôsobené. Preto by ste mali vždy plnit’ nádrž reťazového oleja a palivovú nádrž súčasne.

VAROVANIE! Palivo a výpary paliva sú vel'mi horlávé. Pri manipulácii s palivom a retazovým olejom bud'te opatrní. Uvedomte si riziko požiaru, výbuchu a vdýchnutia nebezpečných pár.

• Nikdy nedopíňajte palivo počas chodu motora.
• Pri doplňovaní alebo miešaní paliva (benzín a dvojtaktný olej) zabezpečte čo najlepšie vetranie.
• Pred naštartovaním sa vzdialte so strojom najmenej 3 metre od miesta doplňania paliva.
  • Nikdy stroj neštartujte:
  1 Ak ste vyliali palivo alebo reťazový olej na motor. Utrite všetko a nechajte vypariť zvyšky rozliateho paliva.
  2 V prípade, že vylejete palivo na seba alebo na svoje šaty, vymeňte si ich. Poumývajte si všetky časti tela, ktoré prišli do kontaktu s palivom. Použite mydlo a vodu.
  3 Ak zo stroja presakuje palivo. Pravidelne kontrolujte, či z uzáveru nádrže alebo palivových vedení nepresakuje.

VAROVANIE! Nikdy nepoužívajte stroj s viditel'ne poškodeným chráničom zapal'ovacej sviečky a káblom zapal'ovania. Zvyšuje sa riziko iskrenia, ktoré môže spôsobit požiar.

Preprava a uchovávanie

• Skladujete pohonné hmoty a pílu vždy tak, aby neprišli do styku s iskrami alebo s otvoreným ohňom z elektrických zariadení, motorov, relé, vypínačov, bojlerov a podobne.
• Palivo vždy uchovávajte v schválenej nádobe určenej na uvedený účel.
• Pri dlhšom skladovaní, alebo transporte píly musia byť nádrže na olej a palivo vyprázdnené. Informujte sa na čerpacej stanici, kde je možné zlikvidovať odpadový olej a palivo.
• Pred dlhodobým skladovaním vykonajte kompletný servis a vyčistite stroj.
• Ochranný kryt rezacej časti musí byť nasadený vždy pred prepravou alebo skladovaním pily, aby ste predišli neúmyselnému kontaktu s ostrou reťazou. Aj keď reťaz nie je v pohybe, môže spôsobít vážne poranenie používatel’ovi alebo iným osobárn, ktoré k nej majú prístup.

Dlhodobé skladovanie

VAROVANIE! Pred naštartovaním dbajte na nasledovné:

Brzda retáze sa musí spustit pri štartovaní retázovej pily, aby sa znížilo riziko kontaktu s rotujúcou retázou.

Nikdy neštartujte reťazovú pílu skôr ako dôkladne namontujete vodiacu lištu, reťaz a všetky kryty. V opačnom prípade sa môže uvolníť spojka a zapríčinť zranenia osôb.

Položte stroj na pevnú zem. Presvedčte sa, že máte bezpečnú oporu nôh a že retáz sa nemôže ničoho dotknút.

Držte nepovolané osoby mimo pracovnej oblasti.

Studený motor

Štartovanie: Brzda reťaze musí byť aktivovaná pri štartovaní píly. Aktivujte brzdu posunutím predného chrániča ruky dopredu. (21)

Sýtič: Úplne vytiahnite modrú páčku sýtiča/štartéra (na pozíciu FULL CHOKE – PLNÝ SÝTIČ). Ked' je páčka sýtiča/ vysokého volnobehu vytiahnutá naplno, škrtiaca klapka sa správne nastaví automaticky. (22)

Štartujte rovnako ako v prípade studeného motora, len bez nastavenia regulácie sýtiča do polohy sýtenia. Nastavte plyn na štartovaciu pozíciu vytiahnutím modrej páčky sýtiča do polohy sýtenia a potom ju znovu zatlačte dovnútra.(25)

Štartovanie

Uchopte ľavou rukou prednú rukováť. Držte reťazovú pílu na zemi tým, že pravú nohu zasuniete do zadnej rukováte. Potiahnite štartovaciu rukováť pravou rukou a vytáhujte pomaly štartovaciu šnúru, až kým nebudete cítít odpor (západky štartéra sa uvádzajú do činnosti), a potom potiahnite pevne a rýchlo. Štartovaciu šnúru si nikdy neomotávajte okolo ruky. (26)

NEZABUDNITE! Šnúru štartéra nevyťahujte naplno a nepúšťajte držadlo štartéra pri plnom vytiahnutí šnúry. Môže to poškodit stroj.

Len čo motor naskočí (budete počut „bafnutie“), zasuňte páčku sýtiča. Dôrazne tahajte za štartovaciu snúru, kým motor nenaštartuje.(27)

Pretože je brzda reťaze ešte stále zapojená, je nutné čo najskôr znížit počet otáčok motora na voľnobeh, čoho dosiahnete tým, že vypojíte držiak škrtiacej klapky plynu. Tým sa vyhnete zbytočnému opotrebovaniu spojky, bubna spojky a brzdného pásu.

Poznámka! Vypnite brzdu reťaze pritiahnutím predného chrániča ruky (označeného 'PULL BACK TO RESET') smerom ku prednej rukováti. Reťazová píla je teraz pripravená na používanie. Jednotlivé kroky sú opísané aj na zadnom okraji pily v zjednodušenom rýchlom štarte s ilustráciami (A). (28)

VAROVANIE! Dlhodobé vdychovanie výfukových splodín, výparov reťazového oleja a prachu z pilín ohrozuje vaše zdravie.

• Nikdy nešartujte reťazovú pílu skôr ako dôkladne namontujete vodiacu lištu, reťaz a všetky kryty. Prečítajte si inštrukcie v časti Montáž. Ak nie je na reťazovej píle upevnená vodiaca lišta a reťaz, spojka sa môže uvoľniť a spôsobit vážne poranenie. (29)
• Brzda reťaze musí byť spustená pri štartovaní píly. Prečítajte si inštrukcie v časti Štartovanie a zastavenie. Neštartujte pílu, ak nie je pevne uchytená. Tento spôsob je velmi nebezpečný, pretože sa vám píla môže velmi ľahko vymknúť spod kontroly. (30)
• Nikdy stroj neštartujte v uzavretom priestore. Výfukové plyny môžu byť pri vdýchnutí nebezpečné.
• Presvedčte sa, že v blízkosti nie sú lúdia alebo zvieratá, ktorých by mohla reťaz zasiahnuť.
• Reťazovú pílu držte vždy oboma rukami. Pravou rukou uchopte zadnú rukovát a l'avou rukou prednú rukovát. Pílu by takto mali používať všetci užívatelia, praváci aj l'aváci. Rukovát držte pevne tak, aby ste palcami a prstami obopli rukovát reťazovej píly. (31)

Zastavenie

1 Skontrolujte funkčnost a stav brzdy retáze.
2 Skontrolujte, či nie je poškodený zadný ochranný kryt pravej ruky.
3 Skontrolujte funkčnosť a stav páčky plynu.
4 Skontrolujte funkčnost a stav vypínača.
5 Skontrolujte, či rukoväte nie sú zaolejované.
6 Skontrolujte funkčnost a stav antivibračného systému.
7 Skontrolujte, či je tlmič výfuku pevne prichytený a nie je poškodený.
8 Skontrolujte, či sú všetky časti píly dobre dotiahnuté, či nie sú poškodené a či sú kompletné.
9 Skontrolujte, či je zachytávač retáze na svojom mieste a či nie je poškodený.
10 Skontrolujte napnutie retáze.

Všeobecné pracovné pokyny

DÔLEŽITÉ!

Táto časť popisuje základné bezpečnostné predpisy pre používanie reťazovej pily. Tieto informácie nikdy nenahrádzajú odborné zručnosti a skúsenosti. Ak sa dostanete do situácie, v ktorej si sami nebudete vedieť rady, obrátte sa na odborníka. Spojte sa so svojím predajcom, servisným zástupcom alebo skúseným používateľom reťazovej píly. Nepokúšajte sa vykonávať činnosti, v ktorých nemáte istotu!

Pred použitím reťazovej píly musíte poznať účinok spätného nárazu a ako mu predchádzať. Pozrite si inštrukcie v časti Ako sa vyhnút spätnému nárazu.

Pred použítím motorovej retázovej píly sa musíte zoznámit s rozdielmi medzi pílením hornou a dolnou stranou vodiacej lišty. Pozrite si pokyny v častiach Preventívne opatrenia proti spätnému nárazu a Bezpečnostné vybavenie stoja.

Vždy noste vhodný ochranný odev. Pozrite pokyny v rámci kapitoly Osobné ochranné prostriedky.

Základné bezpečnostné pravidlá

1 Pozrite sa okolo seba:
- aby ste sa presvedčili, či ľudia, zvieratá alebo ostatné veci nemôžu ovplyvnit vaše ovládanie stroja.
- Presvedčte sa, že nikto nie je v dosahu píly a nemože byť zranený pílou alebo padajúcimi stromami.

NEZABUDNITE! Dodržujte vyššie uvedené pokyny, ale nikdy nepoužívajte pílu, ak nemôžete privolať pomoc v prípade úrazu.

2 Nepoužívajte stroj v nepriaznivých podmienkach, ako sú hustá hmla, silný dážď a vietor, krutá zima a podobne. Práca v zlom počasí je únavná a často prináša d’alšie riziká, ako sú šmyklavý povrch, nepredvídatelný smer pádu ap.

3 Dávajte pozor pri odvetvovaní malých vetvičiek a vyhýbajte sa píleniu krovia (teda píleniu množstva malých vetiev naraz). Malé vetvičky sa môžu zachytiť do reťaze, vyletiet na používateľa a spôsobit mu vážne zranenie.

4 Presvedčte sa, že dobre a pevne stojíte. Skontrolujte, či okolo vás nie sú prekážky (korene, skaly, vetvy, jamy a podobne) pre prípad, že by ste sa muselí náhle pohnút. Dávajte si pozor pri práci na svahu.

5 Venujte maximálnu pozornosť píleniu stromov pri prerezávke, v ktorých je napätie. Napnutý strom sa môže náhle vymrštiť spát do pôvodnej polohy pred tým alebo po tom, ako ho spílite. Ak stojíte na nesprávnej strane, alebo začnete rezať na nesprávnom mieste, môže strom zasiahnuť vás alebo vašu refázovú stroj. Následne môžete nad strojurn stratíť kontrolu a spôsobít si vážne poranenie.
6 Pred premiestnením píly vypnite motor a reťaz zabrzdite brzdou. Pílu neste tak, aby vodiaca lišta a reťaz smerovali dozadu. Pred presunom píly na akúkol'vek vzdialenost nasad'te na vodiacu lištu a reťaz prepravný kryt.
7 Ked' kladiete retazovú pílu na zem, zabrzdite retaz brzdou a skontrolujte, či ju budete mať stále v dohláde. Ak odložíte pílu na akúkol'vek dobu, vždy vypnite motor.

Základné pravidlá

1 Ak porozumiete čo je spätný náraz a ako vzniká, budete môčť redukovat alebo eliminovať moment prekvapenia. Tým, že budete pripravení, zmenšíte riziko. Spätný náraz je obyčajne mierny, ale môže byť niekedy aj náhly a silný.
2 Vždy držte reťazovú pílu silno pravou rukou za zadnú rukováť a fávou rukou za prednú rukováť. Rukováte obopnite palcorn a prstami. Pílu by mali takto držát l'aváci aj praváci. Pomocou tohto pevného držania minimalizujete efekt spätného nárazu a udržíte pílu pod kontrolou. Nepustite rukováte!

3 Väčšina nehôd zapíčinených spätným nárazom sa stane pri odvetvovaní. Stojte pevne a dávajte pozor, aby ste nestratili rovnováhu, alebo aby ste nemuseli náhle zmenit' polohu.

Nedostatok koncentrácie môže zapričinit spätný náraz, ak sa zóna spätného nárazu vodiacej lišty náhodne dotkne konára, blízkeho stromu, alebo iného predmetu.

Majte pod kontrolou opracovávaný kus. Ak sú kusy, ktoré sa chystáte opracovávať, malé a ľahké, môžu sa zaseknút v píle a môžu odskakovať smerom na vás. Hoci to nemusí byť nebezpečné, môže vás to prekvapit a píla sa várm môže vymknút spod kontroly. Kmene alebo konáre najskôr oddelťe, až potom ich pílte. Pílte vždy len jeden kmeň alebo kus dreva. Odstráňte odrezky, aby bolo vaše pracovné prostredie bezpečné.

4 Retazová píla sa nesmie používať nad úrovňou ramien. Vyhýbajte sa rezaniu špičkou vodiacej lišty. Nikdy nepracujte len jednou rukou! (34)

5 Vždy musíte mať pevnú pozíciu, aby ste mali plnú kontrolu nad pílou. Nikdy nepracujte stojac na rebríku, konári stromu alebo v pozícii, keď nemáte pevnú pôdu pod nohami. (35)

7 Dávajte pozor, keď režete hornou hranou vodiacej lišty, t.z. keď pilite zospodu objektu. Toto sa nazýva rezanie odbiehajúcou reťazou. Reťaz tlačí pílu dozadu smerom k používatel’ovi. Ak sa reťaz zasekne, reťazová píla sa môže odrazit dozadu smerom k vám.

8 Ak užívatel nemá dostatok sily, aby zastavil tento pohyb, vzniká riziko, že reťazová píla sa posunie tak d'aleko dozadu, že zóna spätného nárazu na vodiacej lište príde do styku so stromom a vyvolá spätný náraz. (36)

Pílenie dolnou stranou lišty, t.z. zhora nadol, sa nazýva rezanie nabiehajúcou reťazou. Pri takomto rezani sa pila posúva smerom od užívateľa ku stromu a predný okraj tela píly sa oprie o kmeň. Pílenie nabiehajúcou reťazou poskytuje užívateľovi lepšiu kontrolu nad pilou a zónou spätného nárazu vodiacej lišty.

9 Dodržujte pokyny na ostrenie a údržbu vodiacej lišty a reťaze. Pri výmene vodiacej lišty a reťaze používajte len nami odporučené kombinácie. Prečítajte si inštrukcie v časti Rezacia časť a Technické údaje.

Základné techniky pilenia

VAROVANIE! Nikdy nepoužívate pílu len jednou rukou. Reťazovú pílu nemožno bezpečne ovládať, ak ju držíte iba jednou rukou. Rukoväte držte vždy pevne oboma rukami.

Všeobecné

• Vždy pílte na plný plyn!
- Po každom pilení nechajte motor bežať na volínobeh (chod motora na plné otáčky dlhšiu dobu bez zaťaženia môže spôsobit jeho vážne poškodenie).
- Pílenie zhora = Pílenie nabiehajúcou retázou.
- Pílenie zdola = Pílenie odbiehajúcou retázou.

Pílenie odbiehajúcou retázou zvyšuje riziko spätného nárazu. Pozrite si inštrukcie v časti Ako sa vyhnút spätnému nárazu.

Termíny

Pílenie = Všeobecné označenie pre rezanie dreva.

Odvetvovanie = Odstránenie konárov zo spíleného stromu.

Pred každým rezom musíte mať na zreteli 5 dôležitých faktorov:

1 Nesmie dôjstí k zovretiu píly v reze.
2 Pílený objekt nesmie prasknút.
3 Retáz sa nesmie dotknút zeme ani iného predmetu počas pílenia a po ňom.
4 Existuje riziko spätného nárazu?
5 Majú podmienky v teréne a okolí vplyv na to, ako bezpečne sa pohybujete alebo stojíte?

Dva faktory rozhodujú o tom, či bude píla zovretá a či pílený objekt praskne: prvý je ako bol objekt podopretý pred a po pílení a druhý, či je v objekte pnutie.

Vo väčšine prípadov sa dá týmto faktorom vyhnút a to tak, že použijete dva pracovné postupy, najskôr rezom zhora a potom zdola. Musíte podopriet objekt tak, aby nezovrel reťaz, alebo aby nepraskol.

DÔLEŽITÉ! Ak dôjde k zovretiu píly: zastavte motor! Nepokúšajte sa pílu silou vytrhnút. Mohli by ste sa o ñu zranit, ak by sa náhle uvol'nila. Použite pretláčaciu lopatku na otvorenie rezu a uvoľnenie píly.

Nasledujúce inštrukcie popisujú ako zvládnut najbežnejšie situácie, do których sa môžete dostať.

Odvetvovanie

Pri odvetvovaní hrubých konárov postupujte ako pri pílení kmeňov.

Čažké konáre píl'te kus po kuse.

Pílenie

VAROVANIE! Nikdy sa nepokúšajte pílíť kmene uložené na kope alebo kmene ležiace blízko seba. Takýto postup výrazne zvyšuje riziko spátného nárazu, ktorý môže spôsobit vážne alebo smrtelné poranenie.

Ak sa chystáte pílit hromadu kmeňov, každý kmeň musíte vybrať z kopy. položit na kozu na rezanie dreva alebo na rozperu a pílit samostatne.

Odstráňte odrezky z pracovného prostredia. Ak ich neodstránite, zvyšuje sa riziko spätného nárazu, ak urobíte chybu, a riziko straty rovnováhy pri práci.

Kmeň leží na zemi. Nehrozí nebezpečie, že sa píla zovrie, ani že kmeň praskne. Ale je riziko, že píla sa po prerezaní dotkne zeme.

Ak je možné kmeň obrátiť, prerežte ho do 2/3.

Otočte kmeň a režte z opačnej strany.

Kmeň je na jednej strane podopretý. Je veľmi pravdepodobné, že praskne.

Začnite rezať zdola asi do 1/3.

Dokončite rez zhora až sa oba rezy stretnú.

Kmeň je podopretý na oboch stranách. Existuje riziko, že dôjde k zovretiu píly.

Začnite rezať zhora asi do 1/3.

Dokončite rez zdola, až sa oba rezy stretnú.

Technika spil'ovania stromov

DÔLEŽITÉ! Pílenie stromov si vyžaduje veľa skúsenosti. Neskúsený užívateľ reťazovej píly by nemal spil’ovať stromy. Nepokúšajte sa vykonávať činnosti, v których nemáte istotu!

Bezpečná vzdialenost medzi spil'ovaným stromom a najbližším pracoviskom má byť aspoň 2 1/2 dlžky stromu. Presvedčte sa, že pred, ani počas spil'ovania nie je nikto v tejto oblasti. (38)

Ciel'om je spílit' strom tak, aby po páde bolo možné strom odvetviť a rozrezať kmeň čo možno najľahšie. Nasmerujte ho tak, aby padol do terénu, v ktorom môžete bezpečne stát a pohybovať sa.

Potom, čo sa rozhodnete pre smer pádu stromu, musíte odhadnút prirodzený smer pádu.

Pritom treba brat do úvahy nasledujúce faktory:

• Sklon stromu
• Zakrivenie stromu
• Smer vetra
• Usporiadanie konárov
• Váha snehu
• Prekážky v blízkosti stromu, napríklad d'alšie stromy, elektrické vedenie, cesty a budovy.

- Zistite, či je kmeň poškodený alebo spráchnivený, zvyšuje to totiž pravdepodobnosť, že sa strom zlomí a začne padat skôr, ako by ste očakávali.

Možno bude nutné nechat' strom padnút' v prirodzenom smere, pretože je nemožné alebo príliš nebezpečné pokúšat' sa nechat' ho padnút' v smere, aký si prajete.

Iný dôležitý faktor, ktorý neopvplyvňuje smer pádu ale vašu bezpečnost, je preskúmanie stromu či nemá poškodené alebo suché konáre, ktoré by sa mohli odlomít a zranít vás.

Je neprípusté, aby sa padajúci stroj zachytil na iný strom. Uvolnenie uviaznutého stromu je velmi nebezpečné a predstavuje vysoké riziko úrazu. Pozrite si pokyny v časti Uvolnenie zle spadnutého stromu.

Čistenie kmeňa a príprava ústupovej cesty

Odstráňte zo stromu vetvy do výšky ramien. Bezpečnejšie je pílit smerom zhora nadol, pričom strom je medzi vami a pílou.

Okolo celého stromu odstráňte porast a dávajte pozor na možné prekážky (kamene, konáre, diery atď.) tak, aby ste mali voľnú ústupovú cestu, keď začne strom padať. Ústupová cesta by mala byť asi v 135 stupňovom uhle k plánovanému smeru pádu stromu. (39)

VAROVANIE! Neskúsených tážbárov odrádzame od pílenia stromov, ktorých priemer je väčší ako dlžka vodiacej lišty!

Pílenie sa robí tromi rezmi. Najprv sa vytvorí klin, ktorý má jeden rez zhora a jeden zospodu, potom dokončíte pílenie hlavným rezom. Ak spávne urobíte tieto rezy, dá sa určit celkom presne smer pádu stromu.

Klinový rez

Ak budete robit klinový rez, začnite vždy horným rezom. Stojte vpravo od kmeňa a píl'te nabiehajúcou retázou.

Potom urobte spodný rez tak, aby sa presne spojil s horným rezom. (40)

Klin má zasahovať asi do 1/4 priemeru kmeňa a má zvierat uhol 45°.

Priesečník oboch rezov sa nazýva hrana zárezu. Táto hrana rezu má prebiehať presne vodorovne a zároveň tvorit’ pravý uhol (90°) k smeru pádu stromu. (41)

Hlavný rez

Hlavný rez je vedený z opačnej strany stromu a musí prebiehať úplne vodorovne. Postavte sa vlávo od stromu a pílte nabiehajúcou reťazou.

Hlavný rez umiestnite asi 3–5 cm (1.5–2 palcov) nad spodnou časť klinového rezu.

Opierka rezania (ak je na píle) musí byť za "závesom" (nedorezom). Režte na plný plyn a tlačte vodiacu lištu/reťaz pomaly do kmeňa stromu. Dávajte pozor, aby sa strom nezačal

pohybovať opačným smerom, ako v predpokladanom smere pádu. Umiestnite do rezu klin alebo páčidlo ihned', ako je to možné. (42)

Skončite hlavný rez vedený súbežne s klinovým rezom tak, aby medzi nimi ostala vzdialenost minimálne 1/10 priemeru kmeňa. Neprerezaná časť kmeňa medzi hlavným rezom a klinom sa nazýva nedorez.

Nedorez určuje smer pádu stromu. (43)

Kontrolu nad smerom pádu stromu stratíte, ak je nedorez príliš úzky alebo ak neexistuje, alebo ak sú hlavný rez a klinový rez zle umiestnené.

Ak sú klinový rez a hlavný rez dokončené, strom spadne sám, alebo pomocou klina, alebo páčidla.

Odporúčame použiť vodiacu lištu, ktorá je dlhšia ako priemer kmeňa, takže je možné urobiť klinový rez a hlavný rez takzvaným “jednoduchým rezom”. Pozrite si pokyny v časti Technické údaje týkajúce sa odporúčanej dĺžky vodiacej lišty pre váš model reťazovej píly.

Sú spôsoby, ako rezať stromy, ktorých priemer je väčší ako dlžka vodiacej lišty píly. Pri použití týchto metód vzniká riziko, že sa zóna spätného nárazu vodiacej lišty dotkne stromu a vyvolá spätný náraz.

Uvol'nenie zle spadnutého stromu

Uvol'nenie zakliesneného stromu

Nikdy nepracujte v rizikovej zóne, napr. v prípade visiaceho, zakliesneného stromu.

Najbezpečnejšia metóda je použitie navijáka.

• Pripevnený na traktor
• Prenosný

Rezanie stromov a konárov, v których je pnutie

Prípravy: Zistite, ktorá strana je tlačená a kde je bod najväčšieho pnutia ( to znamená, kde by sa strom alebo konár prelomili, keby sa ohli ešte viac).

Premyslite si najbezpečnejší spôsob uvoľnenia pnutia a zvážte, či to dokážete bezpečne urobit. V komplikovaných prípadoch je jedinou bezpečnou metódoch odložit’ reťazovú pílu a použit’ navijak.

Všeobecne platná rada:

Postavte sa tak, aby ste nestáli v ceste stromu alebo konáru, ked' sa pnutie uvolní.

Urobte jeden alebo viac rezov na alebo blízko bodu maximálneho pnutia. Urobte tol'ko rezov v dostatočnej híbke, kol'ko bude potrebných na zmenšenie pnutia a režte tak, aby sa strom alebo konár zlomil v bode maximálneho pnutia.

Nikdy nerežte priamo cez strom alebo konár, ktoré sú pod pnutím.

Ak musíte prepílit strom/konár, urobte dva alebo tri zárezy vo vzdialenosti 3 cm a 3–5 cm hlboko.

Ked' sa už napätie uvoľnilo, prepíl'te strom/konár z druhej strany.

Ako sa vyhnút spätnému nárazu

VAROVANIE! Náhle môže dôjst' k vel'mi silnému spätnému nárazu, pri ktorom je píla a vodiaca lišta odrazená spät' na používatel'a. Ak sa toto stane ked' je reťaz v pohybe, môže to spôsobit' vážne poranenie, dokonca smrtel'né. Ja nanajvýš dôležité, aby ste porozumeli tomu, čo spôsobuje spätný náraz a aby ste sa mu mohli vyhýbať a používať správnu pracovnú techniku.

Čo je to spätný náraz?

Termín spätný náraz sa používa na popísanie náhlej reakcie, ktorá spôsobuje odhodenie retázovej píly a vodiacej lišty od predmetu, ked' sa horný segment čela vodiacej lišty, známy ako oblasť spätného nárazu, dotkne predmetu. (44)

Spätný náraz vždy vzniká v reznej časti vodiacej lišty. Obyčajne je reťazová píla a vodiaca lišta odrazená dozadu a nahor smerom k užívatel’ovi. Môže sa však stať, že po spätnom náraze sa píla bude pohybovať iným smerom v závislosti od spôsobu jej použitia.

VAROVANIE! Váčšina nehôd zapríčinených spătným nárazom sa stane pri odvetvovaní. Nepoužívajte zónu spătného nárazu vodiacej lišty. Bud'te zvlášt opatrní a vyhnite sa kontaktu čela vodiacej lišty s kmeňom, d'alšími konármi alebo predmetmi. Bud'te zvlášt opatrní pri práci s konármi, ktoré sú naputé. Môžu sa vymrštiť smerom k vám a spôsobit stratu kontroly a následné poranenie.

Postarajte sa o to, aby ste mohli stát a pohybovať sa bezpečne. Pracujte na l'avej strane kmeňa. Pracujte pílou čo najbližšie pri tele, budete mať lepšiu kontrolu nad pílou. Ak je to možné, nechaje pílu rezať len vlastnou váhou.

Kmeň musí byť vždy medzi vami a pílou.

Rozrezávanie kmeňov na kusy

Pozrite si časť Základné techniky pilenia.

Všeobecné

Používatel' môže vykonávať iba údržbu a servis popísané v návode na obsluhu. Náročnejšie práce sa musia vykonávať v autorizovanej servisnej dielni.

Nastavenie karburátora

Váš výrobok značky Husqvarna bol vyvinutý a vyrobený tak, že znižuje škodlivé emisie.

Funkcia

- Karburátor reguluje otáčky motora pomocou plynovej páčky. Vzduch a palivo sa zmiešajú v karburátore. Zmes vzduchu a paliva je nastavitelná. Správne nastavenie zmesi je podstatné pre dosiahnutie najlepšieho výkonu píly.

- T-skrutka reguluje polohu klapky plynu pri chode motora na volínobeh. Otočenie skrutky v smere hodinových ručičiek zvyšuje otáčky volínobehu, zatial' čo otočenie proti smeru hodinových ručičiek otáčky volínobehu znižuje.

Základe nastavenia a zábeh

Základné nastavenia karburátora sa upravujú počas testovania v továrni. Jemné nastavenie by mal vykonať skúsený technik.

Odporúčané otačky pri volínobehu: Pozrite si časť Technické údaje.

Jemné vyregulovanie vol'nobehu T

Nastavte volínobeh so skrutkou T. Ak je nutné opátovné nastavenie, točte skrutkou T v smere hodinových ručičiek za chodu motora, kým sa nezačne točit řetáz. Potom točte proti smeru ručičiek, kým reťaz nezastane. Ked' je volínobeh správne nastavený, motor beží hladko v každej polohe a otáčky motora by mali byť dostatočne nižšie ako otáčky, pri ktorých začína rotovať retáz.

VAROVANIE! Spojte sa so servisným technikom, v prípade ak sa nastavenie vol'nobehu nedá nastaviť tak, že reťaz stojí. Nepoužívajte reťazovú pílu, ak nebola správne nastavená alebo opravená.

Poznámka! Všetky servisné a opravné práce na stroji si vyžadujú špeciálne školenie. Toto zvlášť platí o bezpečnostnom vybavení stroja. Ak stroj neprejde niektorou z kontrol popísaných nižšie, odporůčame, aby ste ho doniesli do servisnej dielne. Akákol'vek údržba, ktorá nie je uvedená a popísaná v tomto návode, sa musí robit' v servise alebo u predajcu (dodávatel'a).

Vyčistite kefou brzdu reťaze a bubon spojky tak, aby na nich neboli zbytky dreva, hrdza a špina. Špina a opotrebenie môžu zhoršit funkčnosť brzdy. (46)

Kontrola predného chrániča ruky

Presvedčte sa, že predný chránič ruky nie je poškodený a že nie sú na ňom žiadne viditelné poškodenia, napr. praskliny.

Posúvajte predný chránič dopredu a dozadu, aby ste sa presvedčili, že sa pohybuje volne a že je bezpečne upevnený na kryte spojky. (47)

Kontrola aktivácie brzdy zotrvačnou silou

Umiestnite reťazovú pílu s vypnutým motorom na peň alebo iný stabilný povrch. Pustite prednú rukováť a nechajte pílu spadnút otáčajúc sa okolo zadnej rukováte smerom k pňu.

Kontrola aktivácie brzdy

Položte pílu na pevnú zem a naštartujte ju. Presvedčte sa, že sa reťaz nedotýka zeme alebo iného predmetu. Prečítajte si inštrukcie v časti Štartovanie a zastavenie.

Pevne uchopte retázovú pílu.

• Presvedčte sa, či je ovládanie plynu zablokované pri nastavení na volínobeh, keď je poistná páčka plynu uvolínená.
• Stlačte páčku plynu a presvedčte sa, či sa vracia do svojej pôvodnej polohy, keď ju uvolníte.
• Skontrolujte, či sa páčka plynu a poistná páčka plynu volne pohybujú a či vratné pružiny náležite fungujú.
• Naštartujte pílu na plný plyn. Pustite ovládač plynu a skontrolujte, či sa reťaz zastaví a zostane stát. Ak sa reťaz otáča, aj ked’ regulátor plynu je na vol’nobehu, mali by ste skontrolovať nastavenie vol’nobehu na karburátore.

Zachytávač retáze

Skontrolujte, či nie je poškodený zachytávač reťaze a či je pevne upevnený na reťazovej píle.

Ochranný kryt pravej ruky

Skontrolujte ochranný kryt pravej ruky, presvedčte sa, že nie sú na ñom žiadne viditelné poškodenia, npr. praskliny.

Systém na tlmenie vibrácií

Pravidelne kontrolujte tlmiče vibrácií, či nie sú prasknuté alebo deformované.

Presvedčte sa, či sú tlmiace jednotky pevne uchytené k motorovej jednotke a jednotke rukováti.

Vypínač

Nikdy nepoužívajte stroj, ktorý má chybný tlmič výfuku! Pravidelne kontrolujte, či je tlmič výfuku pevne pripevnený k motoru.

Poznámka: Obrazovku obmedzovača iskry (A) na tomto stroji je možné servisovať. (49) Ak je sietka poškodená, treba ju vymenit. Ak je sietka zanesená, píla sa bude prehrievať a môže dôjsť k poškodenu valca alebo piesta. Nikdy nepoužívajte pílu so zlým tlmičom výfuku. Nepoužívajte nikdy tlmič výfuku, ak je zachytávač iskier poškodený, alebo ak chýba.

Pre obyčajné domáce použitie nebude tlmič a obrazovka obmedzenia iskry vyžadovať výmenu. Po 75 hodinách použitia odporúčame, aby sa tlmič výfuku vymenil v autorizovanom servise Husqvarna.

Vzduchový filter

• Poruche karburátora
  • Problémom so štartovaním
  • Zhoršenému výkonu
  • Zbytočnému opotrebovaniu častí motora.
  • Nadmerne vysokej spotrebe paliva.

- Odstráňte uzáver vzduchového filtra (3) po stiahnutí krytu valca, skrutky (1) a krytu filtra (2). Pri nasadzovaní filtra naspát dávajte pozor, aby tesne priliehal na držiak filtra. Filter vyprášte, alebo vykefujte. (50)

Dôkladnejšie vyčistíte filter umytím vo vode, alebo vodou s pracím prostriedkom.

Vzduchový filter, ktorý sa používa nejakú dobu, nemožno celkom očistič. Preto sa musí v pravidelných intervaloch nahrádzať novým. Poškodený filter sa musí vždy vymení.

Retazová píla HUSQVARNA môže mat rôzne typy vzduchového filtra, ktoré sú vhodné pre rôzne pracovné podmienky, počasie, ročné obdobie. Poradí vám váš dodávatel.

Zapaľovacia sviečka

Stav zapal'ovacej sviečky je ovplyvnený:

• Nesprávnym nastavením karburátora.
• Nesprávnou zmesou paliva (príliš veľa alebo nesprávny druh oleja).
  • Znečisteným filtrom.

Tieto činitele spôsobujú povlaky na elektródach zapalovacej sviečky, ktoré môžu mať za následok prevádzkové problémy a štartovacie tážkosti.

Ak má stroj nízky výkon, problémy pri naštartovaní alebo prajuce nedostatočne: pred podniknutírn d'alších krokov vždy skontrolujte zapalovaciu sviečku. Ak je zapalovacia sviečka špinavá, očistite ju a skontrolujte, či medzera medzi elektródami je 0,5 mm. Zapaľovacia sviečka by sa mala vymenit po približne mesačnej prevádzke, alebo ak treba aj skôr.

Poznámka! Vždy používajte odporúčaný typ zapalovacej sviečky! Nesprávna zapalovacia sviečka môže vážne poškodit piest/valec. Skontrolujte, či je zapalovacia sviečka správne nasadená.

Plán údržby

Nasleduje zoznam postupov údržby, ktoré musíte vykonať. Väčšina z nich je opísaná v časti Údržba.

Denná údržba (Každých 5–10 h)	Týždenná údržba (Každých 10–25 h)	Mesačná údržba (Každých 25–40 h)
Vyčistite vonkajšok stroja.	Skontrolujte štartér, štartovaciu šnúru a pružinu navíjania.	Skontrolujte, či nie je opotrebovaný brzdový pás na brzde reťaze. Vymeňte ho, ak je na najviac opotrebovanom mieste tenší ako 0,6 mm.
Skontrolujte, či časti ovládania plynu pracujú bezpečne. (Uzáver a regulácia ovládania plynu.)	Skontrolujte, či nie sú poškodené časti na tlmenie vibrácií.	Skontrolujte, či nie sú opotrebované spojka, bubon spojky a pružina spojky.
Vyčistite brzdu reťaze a skontrolujte, či pracuje bezpečne. Skontrolujte, či zachytávač reťaze nie je poškodený, ak je to nutné, vymeňte ho.	Obrúste všetky výčnelky na okrajoch vodiacej lišty.	Očistite zapal’ovaciu sviečku. Skontrolujte, či je medzera medzi elektródami 0,5 mm.
Vodiacu lištu treba denne otáčať, aby sa rovnomernejšie opotrebovávala. Skontrolujte, či otvor na mazanie na vodiacej lište nie je upchatý. Vyčistite drážku vodiacej lišty. Ak má vodiaca lišta ozubené koliesko, treba ho namazať.	Vyčistite priestor karburátora.	Vyčistite vonkajšok karburátora.
Skontrolujte, či lišta a reťaz dostávajú dostatočné množstvo oleja.	Vyčistite vzduchový filter. Vymeňte ho, ak je to potrebné.	Skontrolujte palivový filter a hadičku paliva. V pripade potreby vymeňte.
Skontrolujte, či nie sú na reťazovej píle viditelné praskliny v nitoch a článkoch, či je reťaz pevná alebo či nie sú nity a články nadmerne opotrebované. Vymeňte ich, ak je to potrebné.		Vyprázdnite nádrž na palivo a zvnútra ju vyčistite.
Naostrite reťaz, skontrolujte jej napnutie a stav. Skontrolujte hnacie reťazové koliesko, či nie je nadmerne opotrebené a vymeňte ho, ak je to nutné.		Vyprázdnite nádrž na olej a zvnútra ju vyčistite.
Vyčistite nasávanie vzduchu na jednotke štartéra.		Skontrolujte všetky káble a pripojenia.
Skontrolujte, či sú matice a skrutky dotiahnuté.
Skontrolujte, či vypínač funguje správne.
Skontrolujte, či z motora, nádrže na palivo alebo palivových vedení nepresakuje palivo.

Technické údaje

	235e	240e
Motor
Objem valca, cm^3	34	38
Zdvih, mm	32	32
Otáčky pri volnobehu, ot./min.	3000	3000
Výkon, kW	1,3 / 9000	1,5 / 9000
Zapaľovací systém
Výrobca zapaľovacieho systému	IIDA	IIDA
Typ zapaľovacieho systému	CD	CD
Zapaľovacia sviečka	Champion RCJ 7Y	Champion RCJ 7Y
Medzera medzi elektródami, mm	0,5	0,5
Palivový a mazací systém
Výrobca karburátora	Zama	Zama
Typ karburátora	W-33	W-33
Kapacita palivovej nádrže, litre	0,3	0,3
Kapacita olejovej pumpy pri 8 500 otáčkach/min, ml/min	7	7
Kapacita olejovej nádrže, litre	0,20	0,20
Typ olejovej pumpy	Automatika	Automatika
Hmotnosť
Reťazová píla bez vodiacej lišty alebo reťaze, prázdne nádrže, kg	4,6	4,7
Emisie hluku(pozri poznámku 1)
Hladina akustického výkonu, meraná v dB(A)	112	113
Hladina akustického výkonu, garantovaná L_WAdB (A)	118	118
Hladiny hluku(víd poznámka 2)
Ekvivalentná hladina akustického tlaku v uchu používatel’a, meraná podľamedzinárodných štandardov, dB(A)	98,6	100,7
Hladiny vibrácií(víd poznámka 3)
Predná rukovat’, m/ s^2	2,4	2,1
Zadná rukovat’, m/ s^2	3,9	2,7
Reťaz/vodiaca lišta
Štandardná dĺžka vodiacej lišty, inch/cm	16/40	16/40
Odporúčaná dĺžka vodiacej lišty, inch/cm	13-15 / 33-38	13-15 / 33-38
Použitel’ná rezná dĺžka, inch/cm	15,5/39	15,5/39
Delenie, inch/mm	0,325/8,3	0,325/8,3
Hrúbka hnacích článkov, inch/mm	0,050/1,3	0,050/1,3
Typ hnacieho ozubeného kolieska/počet zubov	7	7
Rýchlosť reťaze pri maximálnom výkone, m/sec	20,0	20,0

Poznámka 1: Emisie hluku do okolia sa merajú ako akustický výkon (L _WA ) v súlade so smernicou EÚ 2000/14/ES.
Poznámka 2: Podl'a ISO 22868 sa vypočita ekvivalentná hladina akustického tlaku ako celková energia úrovne akustického laku za rôznych podmienok za daný čas s nasledovným časovým využitím: 1/3 volnobeh, 1/3 max. záťaž, 1/3 max. rýchlosť.
Poznámka 3: Ekvivalentná hladina vibrácií sa podľa ISO 22867 vypočita ako celková energia úrovní vibrácií za rôznych pracovných podmienok za daný čas s nasledovným časovým rozdelením: 1/3 volnobeh, 1/3 max. záťaž, 1/3 max. rýchlost.

Nasledovné kombinácie sú schválené CE.

EÚ vyhlásenie o zhode

(Uplatňuje sa iba na Európu)

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel: [phone], vyhlasuje s plnou zodpovednostou, že reťazové píly Husqvarna 235 a 240 od sériových čísel z roku 2007 a vyššie (rok je vyznačený na typovom štítku spolu so sériovým číslom), sú v zhode s požiadavkami COUNCIL'S DIRECTIVES:

• z 22. júna 1998 „ohládom strojov“ 98/37/EC, príloha IIA.
• z 15. decembra 2004 „ohládom elektromagnetickej kompatibility"2004/108/EEC a príslušných dodatkov.
• z 8. 5. 2000 „ohl'adom emisií hluku do okolia” 2000/14/EG.

Informácie o emisiách hluku nájdete v kapitole Technické údaje. Boli uplatnené nasledovné normy: EN ISO 12100-2:2003, CISPR 12:2001, EN ISO 11681-1:2004

Skušobný úrad: 0404, SMP Svensk Maskinprovning AB. Fyrisborgsgatan 3, SE-754 50 Uppsala. Sweden. vykonali typovú skušku EC v súlade so smernicou strojárenstva (98/37/EC) článok 8, bod 2c. Osvedčenie o skuške typu EC majú podľa dodatku VI číslo: 404/07/1189.

Navyše, SMP, Slovak Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sweden, osvedčil zhodu s dodatkom V Council's Directive z 8.5.2000 "týkajúceho sa vplyvu hluku na životné prostredie" 2000/14/EC. Certifikáty majú čísla: 26/161/001 - 240, 26/161/002 - 235.

Dodávaná retázová píla zodpovedá vzoru, ktorý prešiel EC typovou skúškou.

Huskvarna 23. októbra 2007

Bey k

Bengt Frögelius, Development manager motorové píly

Spoštovani kupec!

Huskvarna, 2007 október 23.

Bey kuy
