NÁVOD NA OBSLUHU 3CFI-3GLSTA FAGOR

Deska je vybavená rúrkovou prípojkou - G 1/2"

Varná doska je spojením výnimočnej jednoduchosti v používaní a skvelej účinnosti. Po prečítaní návodu nebude obsluha varnej dosky problémom.

Bezpečnosť a funkčnosť varnej dosky, ktorá opustila továreň, boli pred zabalením dôkladne preverené na kontrolných stanoviskách.

Vážený zákazník, prosíme Vás, aby ste si pred uvedením zariadenia do prevádzky pozorne prečítali tento návod. Dodržiavanie v ňom uvedených pokynov Vás ochráni pred nesprávnym používaním.

Dôkladne dodržiavajte návod na obsluhu, aby ste sa vyhli nehodám.

Pozor!

Prístroj bol skonštruovaný len na účely varenia. Akékoľvek iné využitie (napr. na vykurovanie miestností) nezodpovedá jeho charakteristike a môže byť nebezpečné.

Výrobca si vyhradzuje právo zaviesť zmeny, ktoré nemajú vplyv na prevádzku prístroja.

Vyhlásenie výrobcu

Výrobca týmto vyhlasuje, že výrobok spĺňa dôležité požiadavky nasledujúcich európskych smerníc:

• smernica pre nízke napätie 2014/35/EC
• smernica elektromagnetickej kompatibility 2014/30/EC • smernica ErP - 2009/125/EC
• nariadenie Európskeho parlamentu a Rady (EÚ) 2016/426

a preto výrobok získal označenie CE a bolo preň vydané Vyhlásenie o zhode, a toto vyhlásenie bolo sprístupnené orgánom obchodnej inšpekcie.

OBSAH

BEZPEČNOSTNÉ POKYNY 26

OPIS VÝROBKU 30

INSTALÁCIA 31

OBSLUHA 38

ČISTENIE A ÚDRŽBA 42

ODSTRAŇOVANIE PORÚCH 44

BEZPEČNOSTNÉ POKYNY

Pozor. Spotrebič a jeho dostupné časti sú počas používania horúce. Možnosti dotknutia výhrevných prvkov musí byť venovaná mimoriadna pozornosť. Deti mladšie ako 8 rokov sa nemôžu pohybovať v blízkosti spotrebiča bez stáleho dozoru.

Tento spotrebič nie je určený pre používanie deťmi mladšími ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo mentálnymi obmedzeniami, či bez praktických skúseností a vedomostí, pokiaľ nie je zaistený ich dohľad a inštruktáž zodpovednou osobou, ktorá zaručí ich bezpečie. Nedovoľte deťom, aby sa so spotrebičom hrali. Upratovanie a obslužné činnosti nemôžu byť vykonávané deťmi bez dozoru.

Pozor. Príprava pokrmov na varnej doske s použitím tuku bez dozoru môže byť nebezpečné a môže spôsobiť požiar.

NIKDY nehaste oheň vodou. Vypnite spotrebič a prikryte plameň napr. pokrývkou alebo nehorľavou dekou.

Pozor. Nebezpečenstvo požiaru: nehromaďte veci potrebné k vareniu na ploche.

Zariadenie neovládajte vonkajšími hodinami alebo nezávislým systémom diaľkového ovládania.

K čisteniu spotrebiča nie je dovolené používať zariadenia pre čistenie parou.

Pozor. Vždy dohliadajte na varenie. Ak varenie trvá krátko, dohliadajte na neho celý čas.

BEZPEČNOSTNÉ POKYNY

Pozor. Používajte iba kryty dosky navrhnuté výrobcom zariadenia, alebo ktoré výrobca zariadenia v užívateľskej príručke odporúča ako vhodné. V opačnom prípade, pri používaní nevhodných krytov, môže dôjsť k úrazu alebo nehode.

• Tento spotrebič inštalujte v súlade s platnými predpismi a používajte len v príslušne vetranej miestnosti. Pred inštalovaním a používaním sa zoznámte s návodom na obsluhu. ● Dávajte pozor na deti, aby sa nehrali so zariadením.

Zvlášť horúce horné horáky, rošty, postavené nádoby s horúcimi tekutinami môžu byť príčinou obarenia dieťaťa.

- Dávajte pozor, aby elektrický prípojný vodič mechanických zariadení nedotýkal horúcich častí sporáka.

- Zástrčka prípojného vodiča musí byť prístupná po inštalácii sporáka.

Zakazuje sa inštalovať sporák v blízkosti chladiacich spotrebičov.

- Nenechávajte sporák bez dozoru v priebehu smaženia. Oleje a tuky sa môžu vznietiť v priebehu varenia.

● Dávajte pozor na okamih varu, aby nedošlo k zaliatiu horákov.

- Ak dôjde k poškodeniu sporáka, jeho opätovné používanie je možné po odstránení poruchy špecialistom.

- Neotvárajte kohútik na pripojenie k plynu alebo ventil na plynovej fľaši, bez kontroly, či sú všetky kohútiky uzavreté.

- Nepripustite zaliatie horákov a ich znečistenie. Znečistené očistiť a osušiť ihneď po vychladnutí.

- Nie je dovolené stavať nádoby bezprostredne na horáky.

- Neumiestňujte nádoby na rošt nad jedným horákom s väčšou hmotnosťou ako 5 kg, a na celom rošte 25 kg. Nie je povolené umiestňovať jednu nádobu na dvoch horákoch súčasne.

- Chráňte ovládacie kolieska a horáky pred údermi.

Zakazuje sa vykonávanie adaptácií a opráv sporáku osobami profesionálne neškolenými.

Zakazuje sa otváranie kohútikov sporáka bez držania v ruke zápalky alebo zariadenia na zapaľovanie plynu.

Zakazuje sa hasiť plameň horáka fúkaním.

Zakazuje sa samostatné vykonávanie adaptácií na iný druh plynu, premiestňovanie sporáku na iné miesto a vykonávanie zmien v napájacej inštalácii. Tieto činnosti môže vykonávať oprávnený inštalatér.

Nedopúšťajte k sporákom malé deti a osoby neoboznámené s návodom na obsluhu.

V PRÍPADE PODOZRENIA NA ÚNIK PLYNU NIE JE DOVOLENÉ:

Zapaľovať zápalky, fajčiť, zapínať a vypínať elektrické spotrebiče (zvonček alebo vypínač osvetlenia) a používať iné elektrické spotrebiče spôsobujúce vznik elektrickej iskry alebo iskry vzniknuté úderom. V takom prípade okamžite uzavrite kohútik na plynovej fľaši alebo kohútik odpojujúci plynovú inštaláciu a vyvetrajte miestnosť, a potom zavolajte oprávnenú osobu na odstránenie príčiny.

BEZPEČNOSTNÉ POKYNY

• V každej situácii spôsobenej technickou poruchou je bezpodmienečne nutné odpojiť elektrické napájanie sporáku (používajúc vyššie uvedenú zásadu) a poruchu prihlásiť na opravu.
• Nie je dovolené pripájať k plynovej inštalácii žiadne anténové vodiče, napr. rádioprijímačov.
• V prípade zapálenia sa plynu unikajúceho z netesnej inštalácie je nutné okamžite zatvoriť prívod plynu pomocou uzatváracieho ventilu.
• V prípade zapálenia sa plynu unikajúceho z netesného ventilu plynovej fľaše je nutné: na fľašu nahodiť mokrú deku, s cieľom ochladenia fľaše zatvoriť ventil na fľaši. Po ochladení je nutné fľašu vyniesť na čerstvý vzduch. Zakazuje sa opakované používanie poškodenej fľaše.
• V prípade niekoľkodňovej prestávky v používaní sporáka je nutné zatvoriť hlavný ventil na plynovej inštalácii, naopak pri používaní plynovej fľaše po každom používaní.
• Pozor! Ak neodlučiteľný napájací vodič bude poškodený, musí byť vymenený u výrobcu alebo v špecializovanom opravárenskom podniku, alebo kvalifikovanou osobou, aby nedošlo k ohrozeniu zdravia alebo požiaru.
• Používanie zariadení na varenie a pečenie spôsobuje vylučovanie tepla a vlhkosti v miestnosti, v ktorej je umiestnené. Je nutné sa presvedčiť, či je kuchynská miestnosť dobre vetraná, je nutné udržiavať prirodzené ventilačné otvory otvorené alebo inštalovať mechanické ventilačné prostriedky (kuchynský odťahovač).
• Dlhodobo intenzívne používaný spotrebič môže potrebovať dodatkové vetranie, napríklad otvorenie okna alebo účinnejšiu ventiláciu, napr. zvýšením výkonu mechanickej ventilácie, pokiaľ je používaná.

ÚSPORA ENERGIE VYBALOVANIE

Kto využíva energiu zodpovedne, ten nielen chráni domáci rozpočet, ale pôsobí tiež vedome v prospech životného prostredia. A preto pomáhajme, šetrime elektrickou energiou! Postupujme teda podľa týchto pravidiel:

• Používanie správneho riadu na varenie. Riad, resp. jeho dno určené na varenie by nemalo byť nikdy menšie než je veľkosť plameňa. Treba pamätať i na prikrývanie nádob pokrievkou.
• Starostlivosť o čistotu horákov, mriežky, platne pod horákmi.

Znečistenie narušuje prenášanie tepla

- veľmi pripálené nečistoty sa dajú odstrániť často už iba prostriedkami, ktoré veľmi zaťažujú životné prostredie.

Mimoriadnu čistotu treba udržovať v blízkosti plameňových otvorov vencov (korún) pod krytmi horákov a otvorov hubíc horákov.

- Vyhýbanie sa zbytočnému „nazeraniu pod pokrievku“.

Zariadenie bolo na čas prepravy zabezpečené obalom proti poškodeniu.

obalu spôsobom, ktorý neohrozuje životné prostredie.

Materiály použité na balenie nie sú škodlivé pre životné prostredie, sú 100 % recyklovateľné a označené príslušným symbolom.

Pozor! Obalový materiál (polyetylénové vrecúška, kúsky polystyrénu a pod.) treba počas rozbaľovania udržovať mimo dosahu detí.

Po ukončení obdobia užívania nesmie byť tento výrobok likvidovaný prostredníctvom bežného komunálneho odpadu, ale treba ho odovzdať na miesto zberu a recyklácie elektrických a elektronických

zariadení.

Informuje o tom symbol umiestnený na výrobku, návode na obsluhu alebo obale.

Materiály použité v zariadení sú vhodné na opätovné využitie v súlade s ich označením. Vďaka širokým možnostiam opätovného využitia materiálov opotrebovaných zariadení významne prispievate k ochrane nášho životného prostredia.

Informácie o príslušnom mieste likvidácie opotrebovaných zariadení Vám poskytne orgán obecnej správy.

OPIS VÝROBKU

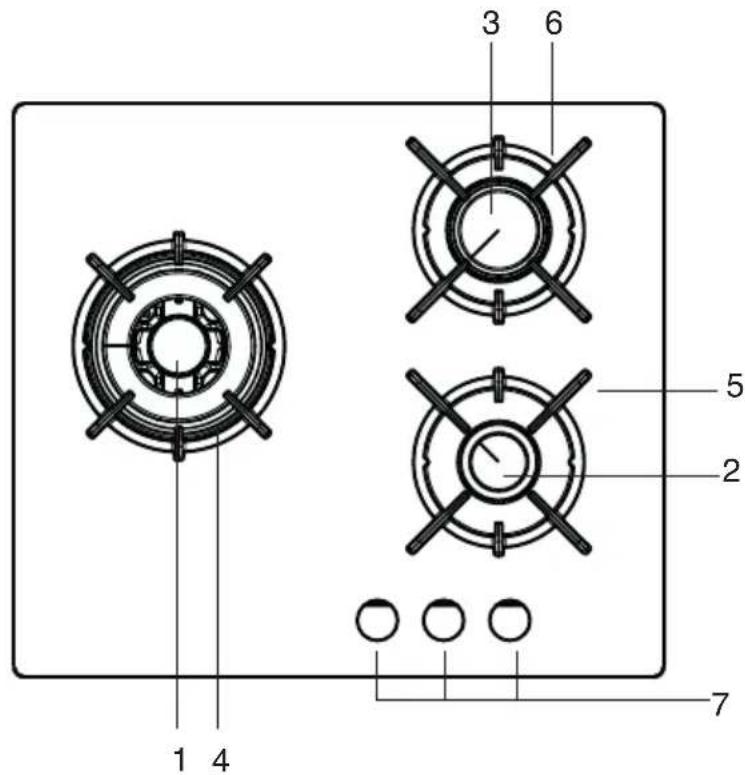

Plynová varná doska

1,2,3,4 - horné horáky

1 - horák wok, tepelné zaťaženie - 2,8 kW 2 - horáky stredné, tepelné zaťaženie - 1,8 kW 3 - horák malý, tepelné zaťaženie - 1,0 kW

Kategória BG II

^ 2H3B / P CZ II_ 2H3B / P HR II_ 2H3P HU II_ 2HS3B / P RO II_ 2H3B / P SI II_ 2H3 + SK II_ 2H3B / P

Doska vlastní rúrovú prípojku - G 1/2"

(*) Označenie koloristiky dosky: R- nehrdzavejúca, Gw- biela, Gb- čierna

INŠTALÁCIA

Dole uvedený návod je určený pre kvalifikovaného špecialistu inštalujúceho spotrebič. Tieto pokyny majú za úkol zaistenie pokiaľ možno čo najprofesionálnejšie vykonanie činností spojených s inštaláciou a údržbou spotrebiča.

- Pred inštalovaním sa presvedčte, či miestne podmienky distribúcie (druh plynu a jeho tlak) a nastavenie spotrebiča je odpovedajúce.

- Podmienky nastavovania tohto spotrebiča sú uvedené na firemnom štítku.

- Tento spotrebič nie je pripojovaný k potrubiu odvádzajúcemu spaliny. Musí byť inštalovaný a pripojený v súlade s aktuálnymi inštalačnými predpismi. Zvlášť je nutné vziať do úvahy príslušné požiadavky týkajúce sa ventilácie.

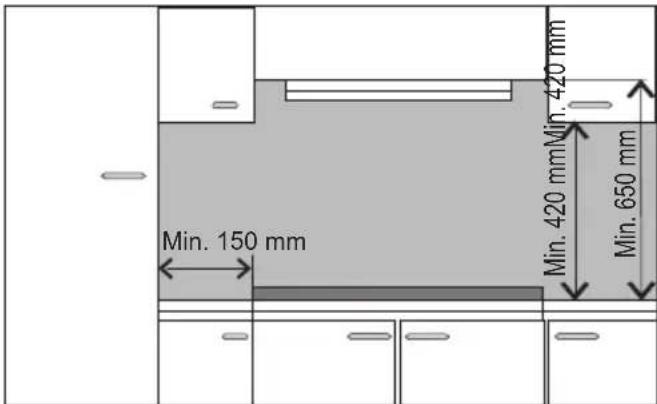

Nastavenie varnej dosky

- Kuchynská miestnosť musí byť suchá a vzdušná a mať správnu ventiláciu v súlade s platnými technickými predpismi.

- Miestnosť musí byť vybavená ventilačným systémom odvádzajúcim navonok spaliny vznikajúce v priebehu spaľovania. Táto inštalácia sa musí skladať z ventilačnej mriežky alebo odsávača. Odsávače je nutné montovať v súlade s pokynmi uvedenými v priložených návodoch na obsluhu.

- Miestnosť musí taktiež umožňovať prítok vzduchu, ktorý je potrebný na správne spaľovanie plynu. Prívod vzduchu nemôže byť menší ako 2 m³/h na 1 kW výkonu horákov. Vzduch môže byť privádzaný v dôsledku bezprostredného prietoku zvonka kanálom o priereze min. 100 cm², alebo nepriamo zo susedných miestností, ktoré sú vybavené ventilačnými kanálmi vychádzajúcimi navonok.

INŠTALÁCIA

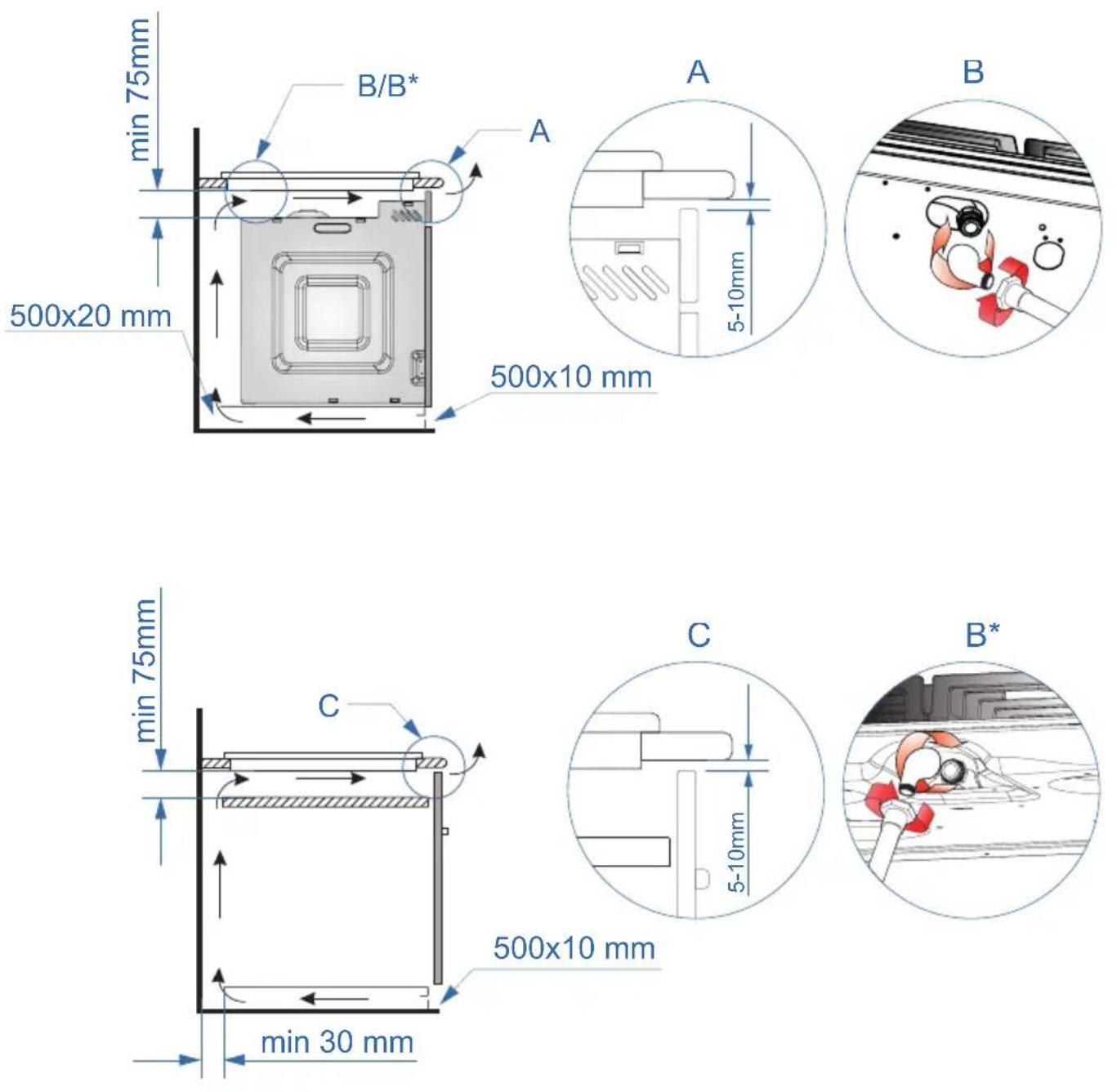

Inštalovanie plynových varných dosák *u niektorých typov

INŠTALÁCIA

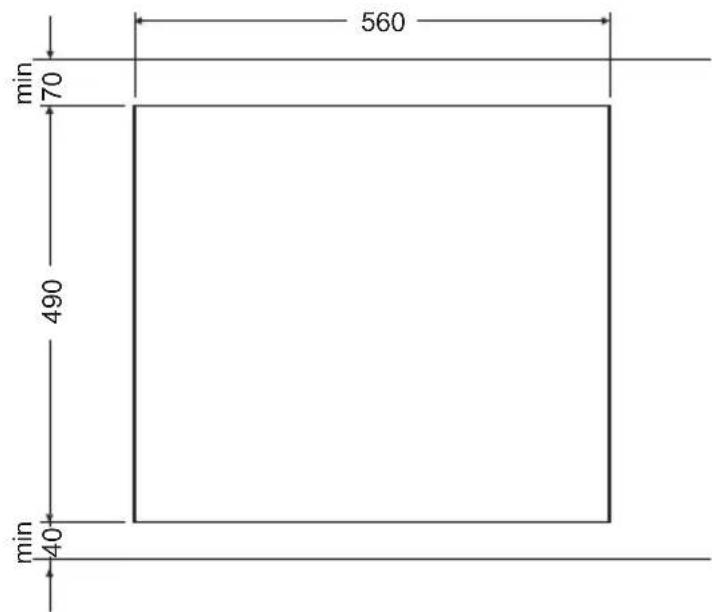

- pripraviť miesto (otvor) v stolnej doske nábytku podľa montážneho nákresu,

- vykonať pripojenie dosky do plynovej a elektrickej siete v súlade s návodom na obsluhu sporáka,

- umiestnite pripevňujúce úchyty (obr.) kolmo k brehu dosky a priskrutkujte do konca,

- po zamontovaní dosky skontrolujte jej fungovanie, a špeciálne zabezpečenie proti úniku plynu a zapaľovač.

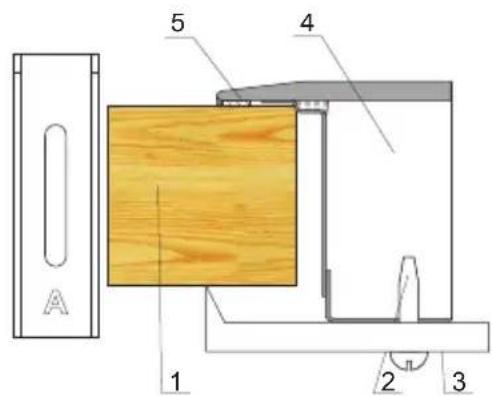

1 – Stolná doska

2 - Skrutka

3 – Pripevňujúci úchyt

4 - Doska

Pripojenie k el. napätiu

Varovanie!

Elektrické práce môže vykonať výhradne iba kvalifikovaný elektrikár, ktorý má všetky potrebné oprávnenia. Napájaciu inštaláciu v žiadnom prípade nemeňte ani neupravujte.

Súčasťou el. obvodu, ku ktorému je zariadenie pripojené, musí byť bezpečnostný vypínač umožňujúci vypnúť zariadenie v náhlych, núdzových situáciách. Vzdialenosť medzi fungujúcimi kontaktami bezpečnostného vypínača musí byť aspoň 3 mm.

Predtým, než zariadenie pripojíte k el. napätiu, najprv sa oboznámte s informáciami, ktoré sú uvedené na výrobnom štítku a na schéme pripojenia.

Pozor! Inštalatér je povinný vydať užívateľovi „osvedčenie pripojenia výrobku k elektrickej inštalácii” (nachádza sa v záručnom liste).

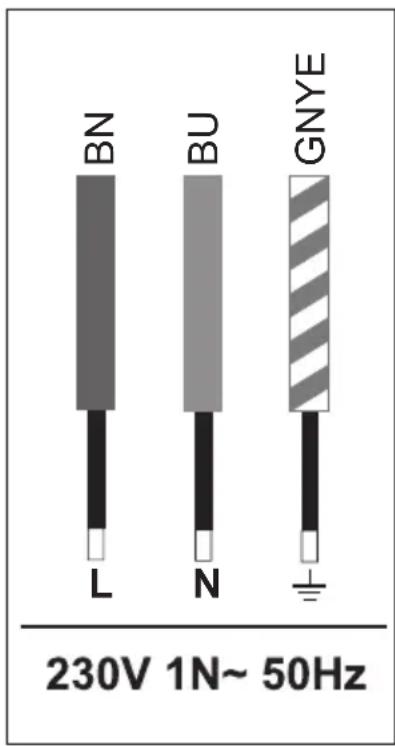

Schéma pripojenia

Pozor! Napätie ohrevných prvkov 230 V. Pozor! V každom pripojení musí byť vodič uzemnenia pripojený k svorke ⏚ PE.

Neutrálny N: BU – modrý

Uzemnenie PE: GNYE – zeleno-žltý

Obvod, ku ktorému je zariadenie pripojené, musí byť chránený 16 A poistkou.

Odporúčaný typ prípojného kábla:

H05VV-F, 3 x 1,5 mm².

Dôležité!

Ak sa napájací kábel poškodí, aby ste predišli prípadnému ohrozeniu, môže ho vymeniť iba výrobca, autorizovaný servis alebo iná kvalifikovaná oprávnená osoba.

Pokyny pre montážneho technika

Inštalatér musí:

• Vlastniť oprávnenie pre plynovú inštaláciu
• Oboznámiť sa s informáciami nachádzajúcimi sa na firemnom štítku sporáka a na informačnej nálepke o druhu plynu, ku ktorému je prispôsobený. Informácie porovnajte s podmienkami dodávky plynu v mieste inštalovania.

- Skontrolujte

• účinnosť vetrania, t. j. výmeny vzduchu v miestnosti.
• tesnosť spojenia plynovej armatúry.
• účinnosť pôsobenia všetkých funkčných elementov.
• Pre správnu činnosť zapaľovačov a zabezpečenia proti úniku plynu vyregulujte umiestnenie plynových ovládacích koliesok pomocou priložených podložiek.
• skontrolovať činnosť zapaľovačov a zabezpečenia proti úniku plynu,
• v prípade nesprávnej činnosti odmontujte ovládacie koliesko, vykonajte reguláciu vložením podložky (podložiek) na čap ventilu,
• po vykonanej regulácii zabezpečte systém svorkovou podložkou a nasaďte ovládacie koliesko.
• Vydajte užívateľovi potvrdenie pripojenia plynového sporáka a zoznámte ho s obsluhou.

POZOR!

Pripojenie dosky do fľaše s tekutým plynom alebo do existujúcej inštalácie môže vykonať výlučne oprávnený inštalatér pri zachovaní všetkých bezpečnostných predpisov.

Doska má nátrubok so závitom o priemere G 1/2" slúžiaci k pripojeniu do plynovej inštalácie. Vo verzii na tekutý plyn (propán-bután) je na nátrubok naskrutkovaná koncovka do hadice ∅8 x 1 mm.

Potrubie privádzajúce plyn sa nemôže dotýkať kovových elementov krytu.

VENUJTE POZORNOST: na zachovanie tesnosti spojení.

Po zakončení inštalácie dosky skontrolujte tesnosť všetkých spojov používajúc k tomu napr. mydlovú vodu.

Do kontroly tesnosti nie je dovolené používať plameň.

Poznámka!

Po každej výmene reduktora vykonajte technickú prehliadku sporáku plynových ventilov a fungovanie ochrany proti úniku plynu.

Prosíme o podrobné zoznámenie sa s obsahom návodu na obsluhu a zachádzanie v súlade s pokynmi v ňom uvedenými.

POZOR!

Pracujeme s plynom. Preto musí byť doska pripojená do plynovej inštalácie k takému druhu plynu k akému bola prispôsobená v továrni.

Doska musí byť pripojená výlučne inštalatérom, ktorý vlastní príslušné oprávnenie.

Informácia o druhu plynu k akému je doska prispôsobená továrensky, sa nachádza na firemnom štítku.

INŠTALÁCIA

Prispôsobenie dosky k určenému druhu plynu

Táto činnosť môže byť vykonaná len inštalatérom s príslušnými oprávneniami.

Ak sa plyn, ktorým má byť napájaný sporák líši od plynu predpokladaného pre sporák v továrenskej verzii tzn. G 20 20 mbar, je nutné vymeniť dýzy horáka a vykonať reguláciu plameňa.

POZOR!

Dosky dodané výrobcom majú horáky továrensky prispôsobené do spaľovania plynu uvedeného na firemnom štítku a záručnom liste.

Firemný štítok sa nachádza na spodku dolného krytu s informáciou k akému druhu plynu je určený sporák.

Pre prispôsobenie sporáku k spaľovaniu iného druhu plynu je nutné vykonať:

• výmenu dýz (viď tabuľka), - reguláciu zníženého prietoku ventilov.

Horák typu SOMIPRESS. (podľa označenia SOMIPRESS na korpuse horáka)

Po dokončení regulácie je potrebné umiestniť nálepku s opisom druhu plynu, na aký je sporák prispôsobený.

Výmena hubíc horáka – hubicu vyskrutkovať pomocou špeciálneho nástrčného kľúča 7 a vymeniť za novú, príslušne k druhu plynu (pozri tabuľky).

Horáky	Plameň	Prezbrojenie dosky z tekutého plynu na zemný plyn	Prezbrojenie dosky zo zemného plynu na tekutý plyn
Horné horáky	Plný plameň	Dýzy horáka vymeňte na také, ktoré sú v súlade s tabul’-kou dýz	Dýzy horáka vymeňte na také, ktoré sú v súlade s tabul’-kou dýz
	Plameň úsporný	Regulačnú skrutku l’ahko vyskrutkujte a uregulujte vel’kosť plameňa	Regulačnú skrutku l’ahko zaskrutkujte, skontrolujte vel’kosť a stabilitu plameňa

INŠTALÁCIA

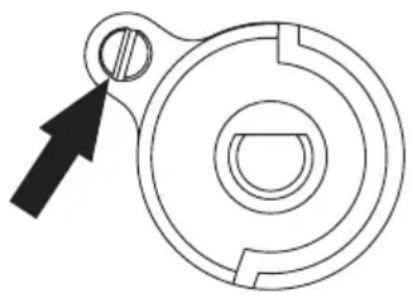

Regulácia ventilov

Reguláciu ventilov je nutné vykonávať na zapálenom horáku v polohe „plameň šetrný”.

Pre ventily COPRECI je nutné zňať pracovnú dosku a skrutkovačom vyregulovať veľkosť šetrného plameňa.

Pre kontrolu plameňa je nutné zohriať horák plným plameňom cca 10 min., a potom prestaviť ovládacie koliesko ventilu na plameň šetrný. Plameň nemôže zhasnúť ani preskočiť na dýzu. Pokiaľ k tomu ale príde, je nutné zopakovať reguláciu ventilov.

Prestavenie spotrebiča s cieľom jeho prispôsobenia k inému plynu, ako to vyplýva z označenia výrobcu na firemnom štítku sporáka alebo nákupu sporáka na iný druh plynu ako je inštalovaný v byte, je výlučne záležitosťou medzi užívateľom a inštalatérom.

OBSLUHA

Obsluha horných horákov

Správna obsluha, voľba zodpovedajúcich úžitkových parametrov a riadu, umožňujú získavanie značných energetických úspor. Úspory energie sú nasledujúce:

● do 60% pri správnej voľbe nádoby, - do 60% pri správnej obsluhe, spočívajúce na správnej voľbe plameňa v priebehu varenia.

Tieto úspory sú podmienené udržaním horákov v čistote (zvlášť otvorov v dýzach).

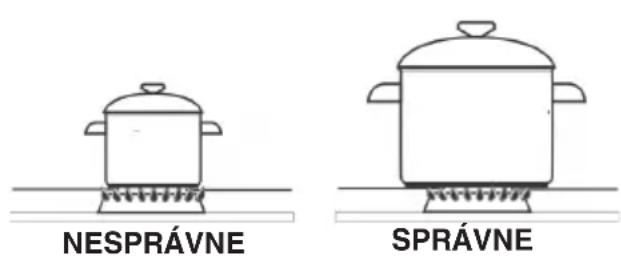

Voľba riadu

Je potrebné dbať na to, aby priemer dna nádoby bol vždy väčší než veľkosť (dosah) plameňa, a samotná nádoba bola prikrytá pokrievkou. Odporúčame, aby priemer hrnca bol 2,5 – 3-krát väčší, než priemer horáka, tzn. v prípade horáka:

• malý, nádoba o priemere od 100 do 140 mm, ● stredný, nádoba o priemere od 140 do 220 mm,
• veľký, nádoba o priemere od 200 do 240 mm ● wok, nádoba o priemere od 220 do 260 mm
• výška hrnca nemôže byť väčšia od jeho priemeru

Pokrievka hrnca:

Pokrievka na hrnci zabraňuje úniku tepla a týmto spôsobom skracuje čas varenia

Na varnej doske nepoužívajte kuchynských nádob, ktoré vyčnievajú mimo jej brehy.

Používanie dosky vybavenej zapaľovačom v ovládacom koliesku (označenie „Zp”)

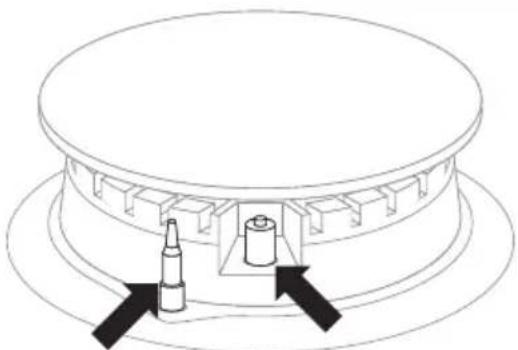

Používanie dosky vybavenej zabezpečením proti úniku plynu (označenie „Zt”)

V modeloch dosák vybavených zabezpečením proti úniku plynu horných horákov je nutné v priebehu zapaľovania pridržať po dobu cca 10 sek. úplne vtlačené ovládacie koliesko v polohe „veľký plameň” ♠ s cieľom zaúčinkovania zabezpečenia.

V prípade neúspechu pokusu zopakujte túto činnosť.

Zabezpečenie proti úniku plynu spôsobuje uzavretie prívodu plynu pri zániku plameňa v čase do cca 60 sek.

Prívod plynu do horných horákov je otváraný a regulovaný kohútikmi so zabezpečeniami proti úniku plynu (verzia Zt).

OBSLUHA

Správne nastavené horáky majú plameň svetlomodrej farby so zreteľne viditeľným vnútorným kužeľom. Voľba veľkosti plameňa závisí od nastavenia polohy otočného gombíka horáka:

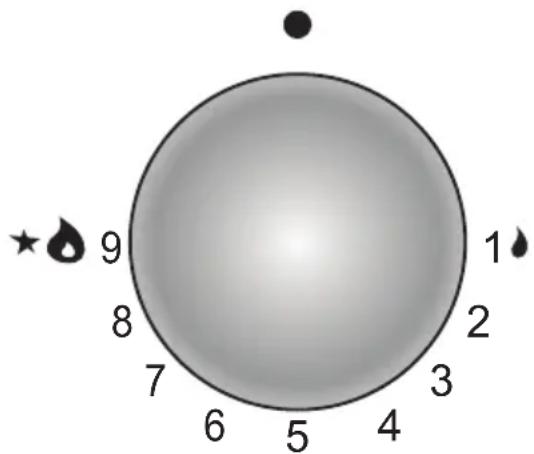

veľký plameň - malý plameň (zvaný „úsporný“) - zhasnutý/vypnutý horák (prívod plynu uzavretý)

Na príklade obsluhy horáka je ukázaná správna obsluha spočívajúca vo voľbe plameňa.

Správny spôsob varenia spočíva na nastavení ovládacieho kolieska horáka v polohe „veľký plameň 🔒” - s cieľom privedenia jedla do varu a prestavenie do polohy „malý plameň

Zákaz regulácie plameňa v rozsahu medzi polohou „vypnutý“ horák ● a polohou „veľký plameň“.

Správne nastavené horáky majú plameň svetlomodrej farby so zreteľne viditeľným vnútorným kužeľom. Voľba veľkosti plameňa závisí od nastavenia polohy otočného gombíka horáka:

veľký plameň - malý plameň (zvaný „úsporný“) - zhasnutý/vypnutý horák (prívod plynu uzavretý)

Na príklade obsluhy horáka je ukázaná správna obsluha spočívajúca vo voľbe plameňa.

Správny spôsob varenia spočíva na nastavení ovládacieho kolieska horáka v polohe „veľký plameň 🔒” - s cieľom privedenia jedla do varu a prestavenie do polohy „malý plameň 🔒” (úsporný) pre udržanie procesu varu.

V závislosti od potrieb je možné plynule nastavovať veľkosť plameňa.

Otáčaním kolieska doprava alebo doľava sa dá podľa potreby nastaviť veľkosť (intenzita) plameňa. Plameň sa s každým posunutím kolieska trochu zväčší alebo zmenší (podľa smeru otočenia).

OBSLUHA

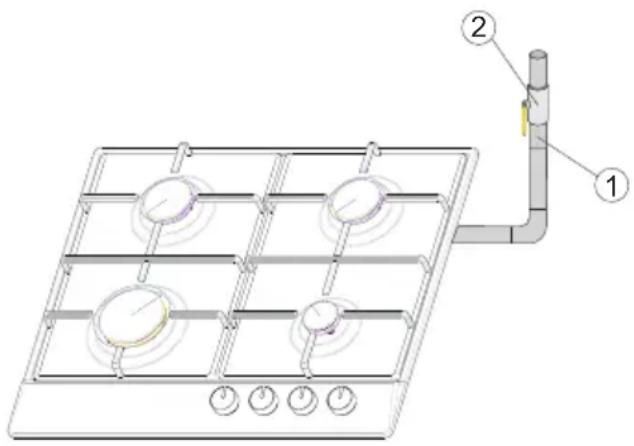

Postup v situáciách nebezpečenstva úniku nespáleného plynu

1 plynová inštalácia 2 uzatvárací ventil plynovej ventilácie A ventil „zapnutý” ventil „vypnutý”

V každej situácii ohrozenia je nutné

●vypnúť horáky ●vypnúť uzatvárací ventil plynovej inštalácie - vyvetrať kuchynskú miestnosť

- prihlásiť opravu v servise alebo do plynového inštalatéra majúceho príslušné oprávnenie

●vypnite plynovú varnú dosku z exploatácie do okamihu odstránenia poruchy.

Niektoré, jednoduché exploatačné poruchy môže odstrániť sám užívateľ, postupujúc v súlade s pokynmi návodu.

HORNÝ HORÁK sa nezapaľuje, je cítiť unikajúci plyn

• je nutné zatvoriť ventily horákov
• zatvoriť uzatvárací ventil na inštalácii pred sporákom
• vyvetrať miestnosť
• vybrať horák
• očistiť a prefúkať otvory horáka, vložiť horák
• obnoviť pokus o zapálenie horáka

NEHORÍ? NAHLÁSTE OPRAVU!

ČISTENIE A ÚDRŽBA

Starostlivosť užívateľa o priebežné udržovanie sporáka v čistote a o jeho správnu údržbu ovplyvňuje významným spôsobom predĺženie lehoty jeho bezporuchovej prevádzky.

Pred začiatkom čistenia alebo iných konzervačných prác musíte vždy prostredníctvom hlavného vypínača alebo vybratím zástrčky napájacieho kábla zo zásuvky odpojiť spotrebič od napájania. Čistenie vždy začínajte až po vychladnutí dosky. Nie je dovolené používať ostré prostriedky na čistenie.

Na čistenie nemôže byť používané náradie na čistenie parou.

Horáky, mriežka, dosky pod horákmi, plášť sporáka

V prípade znečistenia horákov a mriežky je potrebné tieto časti výbavy vybrať zo sporáka a umyť v teplej vode s prídavkom prostriedkov na odstránenie tuku a špiny. Následne je nutné vytrieť ich do sucha. Po vybratí mriežky dôkladne umyť dosku pod horákmi a vytrieť do sucha mäkkou handričkou. Zvláštnu čistotu treba udržiavať pri plameňových otvoroch vencov (korún) pod krytmi horákov, pozri obr. nižšie. Otvory hubíc prečistiť s použitím tenkého medeného drôtu. Nepoužívať oceľový drôt, nerozvrtávať otvory.

Súčasti horáka musia byť vždy suché. Čiastočky vody môžu zabrzdiť výtok plynu a spôsobiť zlé horenie horáka.

Skontrolujte, či elementy horáka boli po čistení správne založené.

Neaxiálna poloha krytu horáka môže spôsobiť trvalé poškodenie horáka.

• Pri umývaní smaltovaných povrchov používajte jemné tekuté prostriedky. Nepoužívajte čistiace prostriedky so silným brúsnym účinkom ako napr. prášky na drhnutie obsahujúce brusivo, brúsne pasty, brúsne kamene, pemzy, drôtenky a pod.
• Sporák s antikorovou doskou vyžaduje pred začatím prevádzky dôkladné vstupné umytie pracovnej dosky. Zvláštnu pozornosť treba venovať odstráneniu zvyškov lepidla z fólie odstraňovanej z plechov pri montáži, respektíve lepiacej pásky nalepenej pri balení sporáka. Dosku treba čistiť pravidelne po každom použití. Nepripustite silné znečistenie pracovnej dosky a pozor dávajte najmä na pripáleniny pochádzajúce z vykypených zvyškov.

Okrem činností, ktorých cieľom je bežná údržba varnej dosky v čistote, je potrebné:

• vykonávať periodické prehliadky fungovania ovládacích komponentov a pracovných sústav varnej dosky. Po uplynutí záručnej doby je potrebné aspoň raz na dva roky vykonať kontrolu technického stavu v servise, ● odstráňte zistené prevádzkové poruchy,
• vykonať periodickú údržbu pracovných sústav varnej dosky,

ČISTENIE A ÚDRŽBA

Čistiaci prostriedok nikdy neaplikujte na horúcu varnú dosku. Čistiaci prostriedok nechajte najskôr zaschnúť a potom ho zotrite vlhkou handričkou. Eventuálne zvyšky čistiacich prostriedkov je potrebné pred opätovným zahriatím varnej dosky zotrieť vlhkou handričkou. V opačnom prípade majú leptavé účinky.

V prípade nedodržania pokynov pre údržbu keramickej dosky nenesieme zodpovednosť za škody a stratíte nároky plynúce zo záruky!

Pozor!

Ak z akéhokoľvek dôvodu nemôžete ovládať zapnutú dosku, vypnite hlavný vypínač alebo vyskrutkujte príslušnú poistku a zavolajte servisné stredisko

Pozor!

Ak sa na povrchu keramickej dosky objavia praskliny alebo trhliny, dosku okamžite vypnite a odpojte od zdroja napätia. Vypnite poistku alebo vytiahnite zástrčku zo zásuvky. Následne zavolajte servisné stredisko.

Pozor!

Všetky opravy a regulačné činnosti vykonávajte prostredníctvom vhodného strediska servisnej obsluhy alebo inštalatéra, ktorý vlastní príslušné oprávnenie.

ODSTRAŇOVANIE PORÚCH

V každej núdzovej situácii je potrebné:

● vypnúť pracovné systémy ● odpojiť elektrické napájanie - nahlásiť opravu - niektoré drobné chyby môže užívateľ odstrániť sám, ak sa bude riadiť pokynmi uvedenými v tabuľke nižšie; skôr ako sa obrátite na oddelenie obsluhy zákazníka alebo servis, je potrebné prečítať si nasledujúce body v tabuľke.

PROBLÉM PRÍČINA KONANIE
1.Spotrebič nefunguje -výluka	dodávky elektrického prúdu	-skontrolujte poistku domá-cej inštalácie, spálenú vy-meňte
2.Horák sa nezapal’uje - zašp	nené plameňovéotvory	- uzavrite uzatvárací ventil plynu, uzavrite kohútiky ho-rákov, vyvetrajte miestnosť, vyjmite horák, očistite a pre-strkujte otvory horákov
3.Zapalovač plynu nezapa-l’uje	- došlo k výpadku elektrickejenergie	- skontrolujte poistku do-mového systému, v prípade potreby ju vymeňte
	- prestávka v prísunu plynu	- otvorte ventil prítoku plynu
	- znečistený(zamastený) za-pal’ovač plynu	- vyčistite zapal’ovač plynu
	- ovládacie koliesko kohútika nedostatočne dlho stlačené	- pridržte stlačené ovládacie koliesko do času plného pla-meňa okolo koruny horáka
4.Plameň pri zapal’ovaní ho-ráka hasne	- ovládacie koliesko kohútika uvoľnené príliš rýchlo	- pridržte stlačené ovládacie koliesko dlhšie v polohe „vel’-ký plameň”
5. Prasklina ve sklokeramické desce	Nebezpečenstvo! Ihned’ odpojte sklokeramickú dosku oo siete (poistkou) a zavolajte najbližšie servisné tredisko.
6. Ak porucha nebola od-stránená	Odpojte sklokeramickú dosku od siete (poistkou) a zavolajte najbližšie servisné stredisko.Dôležité!Ste osobou zodpovednou za riadny stav a prevádzku spotre-biča vo vašej domácnosti. Ak zavoláte stredisko kvôli poruchektorá vznikla nesprávnou obsluhou, budú vám účtované ná-klady návštevy, a to aj v záručnej lehote. Nenesieme žiadnu zodpovednosť za poruchy vzniknuté nedodržaním pokynov v tejto príručke.

FAGOR

ELEKTROSPOTREBIČ
