NÁVOD NA OBSLUHU IS5G4KHW/E INDESIT

Tieto pokyny platia, ak je na spotrebiči uvedená krajina určenia. Ak na spotrebiči nie je symbol krajiny, riadte sa technickými pokynmi, kde nájdete potrebný návod týkajúci sa úpravy spotrebiča na podmienky krajiny použitia.

⚠ UPOZORNENIE: Pri používaní plynového sporáka vzniká v miestnosti, kde je inštalovaný, teplo, vlhkosť a produkty spaľovania. Dbajte, aby bola kuchyňa dobre vetraná, najmä keď sa spotrebič používa: nechajte prirodzené vetracie otvory otvorené alebo nainštalujte mechanické vetracie zariadenie (mechanický odsávací digestor). Dlhšie intenzívne používanie spotrebiča môže vyžadovať ďalšie vetranie, napríklad otvorením okna, alebo intenzívnejšie vetranie zvýšením úrovne mechanického vetrania (ak je to možné).

Ak sa nebudete presne držať informácií v tomto návode, môže to spôsobiť požiar alebo výbuch, ktoré budú mať za následok škody na majetku alebo zranenia.

V týchto pokynoch a na samotnom spotrebiči sú uvedené dôležité upozornenia týkajúce sa bezpečnosti, ktoré treba vždy dodržiavať. Výrobca odmieta zodpovednosť v prípade nedodržania týchto bezpečnostných pokynov, nenáležitého používania spotrebiča alebo nesprávneho nastavenia ovládania.

⚠ UPOZORNENIE: Spotrebič a jeho prístupné časti sa počas používania zahrievajú. Dávajte pozor, aby ste sa nedotkli ohrevných článkov. Nedovoľte, aby sa deti mladšie ako 8 rokov priblížili k rúre, ak nie sú nepretržite pod dozorom.

⚠ UPOZORNENIE: Nebezpečenstvo požiaru: Neskladujte predmety na varných povrchoch.

⚠ UPOZORNENIE: Varenie na tuku alebo oleji bez dozoru môže predstavovať nebezpečenstvo a môže mať za následok vznik požiaru. NIKDY sa nepokúšajte uhasiť požiar vodou. Vypnite spotrebič a následne zakryte plameň, napr. pokrievkou alebo hasiacim rúškom.

⚠ Nepoužívajte varnú dosku ako pracovnú alebo odkladaciu plochu. Oblečenie a iné horľavé materiály uchovávajte mimo spotrebiča, kým

všetky komponenty úplne nevychladnú – hrozí nebezpečenstvo vzniku požiaru.

⚠️ Veľmi malé deti (0 – 3 roky) by sa nemali zdržiavať v okolí spotrebiča. Malé deti (3 – 8 rokov) nepúšťajte k spotrebiču bez dozoru. Deti od 8 rokov a osoby so zníženými fyzickými, zmyslovými a mentálnymi schopnosťami alebo s nedostatkom skúseností a znalostí môžu používať tento spotrebič len v prípade, ak sú pod dozorom alebo dostali pokyny týkajúce sa používania spotrebiča bezpečným spôsobom a chápu hroziace nebezpečenstvá. Deti sa so spotrebičom nesmú hrať. Čistenie a používateľskú údržbu nesmú vykonávať deti bez dozoru.

⚠ UPOZORNENIE: V prípade, že sa rozbije sklo na varnej doske, ihneď vypnite všetky horáky a elektrické ohrievacie teleso a spotrebič odpojte od prívodu napätia; – nedotýkajte sa povrchu spotrebiča, – spotrebič nepoužívajte.

Sklený kryt môže puknúť, keď sa zohreje. Pred zatvorením krytu vypnite všetky horáky a elektrické platničky. Ak sú horáky zapnuté, kryt nezatvárajte.

⚠️ UPOZORNENIE: Spotrebič a jeho prístupné časti sa počas používania zahrievajú. Buďte opatrní, aby nedošlo ku kontaktu s ohrevnými článkami. Nepúšťajte k spotrebiču deti mladšie ako 8 rokov, pokiaľ nie sú nepretržite pod dozorom.

Nikdy nenechávajte spotrebič bez dozoru pri sušení potravín. Ak je spotrebič vhodný na použitie teplotnej sondy, používajte len teplotnú sondu odporúčanú pre túto rúru – nebezpečenstvo požiaru.

Oblečenie a iné horľavé materiály uchovávajte mimo spotrebiča, kým všetky komponenty úplne nevychladnú – nebezpečenstvo vzniku požiaru. Vždy dávajte pozor pri príprave jedál obsahujúcich veľké množstvá tuku, oleja alebo pri pridávaní alkoholických nápojov – nebezpečenstvo vzniku požiaru. Na vyberanie pekáčov a príslušenstva používajte špeciálne kuchynské rukavice. Na konci prípravy jedla opatrne otvorte dvierka, aby horúci vzduch či para mohli postupne uniknúť, a potom vyberte jedlo zvnútra rúry – nebezpečenstvo popálenín. Neblokujte vetracie otvory na horúci vzduch na prednej strane rúry – nebezpečenstvo vzniku požiaru.

⚠️ Keď sú dvierka otvorené alebo vyklopené, dávajte pozor, aby ste do nich nevrazili. POVOLENÉ POUŽÍVANIE

UPOZORNENIE: Spotrebič nie je určený na ovládanie prostredníctvom externého prepínacieho zariadenia, ako je časovač, ani samostatným diaľkovým ovládačom.

⚠ Tento spotrebič je určený na použitie v domácnosti alebo na podobné účely, ako napríklad v oblastiach kuchýň pre personál v dielňach, kanceláriách a iných pracovných prostrediach; na

farmách; pre hostí v hoteloch, moteloch alebo iných ubytovacích zariadeniach.

⚠️ Nie je povolené používať ho na iné účely (napr. vykurovanie miestností).

⚠ Tento spotrebič nie je určený na profesionálne používanie. Spotrebič nepoužívajte vonku.

⚠ Do spotrebiča ani do jeho blízkosti neumiestňujte horľavé materiály (napr. benzín alebo aerosolové nádoby) – riziko požiaru.

⚠ Používajte hrnce a panvice s rovnakým priemerom dna, ako je priemer varných zón, alebo o niečo väčším (pozrite špeciálnu tabuľku). Nedovoľte, aby hrnce na mriežkach presahovali cez okraj varnej dosky.

⚠ Nevhodné používanie mriežky môže zapríčiniť poškodenie varnej dosky: nekladte preto mriežku opačne, ani ju neposúvajte po ploche platne.

Nedovoľte, aby plameň horáka presahoval cez okraj panvice.

Neodporúčame Vám používať: liatinové panvice, kameninové nádoby, hlinené kastróly alebo keramické hrnce. Rozptyľovače plameňa vo forme kovovej mriežky alebo iné. Použitie dvoch horákov súčasne pre jednu oválnu nádobu (napr. na prípravu ryby).

Ak by sa horák následkom špecifických podmienok pri miestnej dodávke plynu ťažko zapaľoval, odporúčame vám zopakovať uvedený postup s gombíkom otočeným do polohy malého plameňa.

V prípade inštalácie digestora nad varnú plochu, prosím, dodržiavajte pokyny o správnych vzdialenostiach.

Ochranné gumené nožičky na mriežke predstavujú pre malé deti nebezpečenstvo zadusenia. Po odložení mriežky dbajte, aby boli všetky nožičky správne nasadené.

PLYNOVÁ PRÍPOJKA

⚠ UPOZORNENIE: Pred inštaláciou zabezpečte, aby boli podmienky miestnej rozvodnej siete (typ a tlak plynu) kompatibilné s konfiguráciou spotrebiča.

⚠ Skontrolujte, či tlak dodávaného plynu vyhovuje hodnotám uvedeným v tabuľke 1 (Špecifikácie horáka a dýzy).

⚠ UPOZORNENIE: Podmienky konfigurácie tohto spotrebiča sú uvedené na nálepke (alebo štítku s údajmi).

⚠ UPOZORNENIE: Tento spotrebič nie je pripojený k zariadeniu na odvod spalín. Musí byť nainštalovaný a pripojený v súlade s platnými pravidlami na inštaláciu. Mimoriadnu pozornosť venujte príslušným požiadavkám na vetranie.

⚠️ Ak je spotrebič pripojený na skvapalnený plyn, regulačná skrutka musí byť utiahnutá čo najviac.

⚠️ DÔLEŽITÉ: Ak je nainštalovaná plynová fľaša alebo plynový zásobník, musia byť správne osadené (vertikálne smerovanie).

⚠ UPOZORNENIE: Túto operáciu musí vykonať kvalifikovaný technik.

⚠️ Na plynovú prípojku použite ohybnú alebo neohybnú kovovú rúrku.

⚠ Pripojenie s neohybnou rúrkou (medenou alebo oceľovou): Pripojenie k plynovej sústave musí byť vykonané takým spôsobom, aby spotrebič nebol vystavený žiadnemu napätiu. Na prívodnej rampe spotrebiča je upraviteľná kolenová potrubná tvarovka vybavená tesnením.

Aby sa zabránilo únikom. Po otáčaní potrubnej tvarovky treba tesnenie vždy vymeniť (tesnenie: dodáva sa so spotrebičom). Potrubná tvarovka pre prívod plynu má vonkajší 1/2-palcový závit.

Pripojenie ohybnej rúrky z nehrdzavejúcej ocele bez kolien k závitovému pripojeniu: Potrubná tvarovka pre prívod plynu má vonkajší 1/2-palcový závit. Potrubia musia byť nainštalované tak, aby pri úplnom natiahnutí nepresahovali 2 000 mm. Po pripojení sa ubezpečte, že ohybné kovové potrubie sa nedotýka žiadnych pohyblivých častí a nie je stlačené. Používajte iba potrubia a tesnenia, ktoré sú v súlade s vnútroštátnymi predpismi.

DÔLEŽITÉ: Ak je použitá antikorová rúrka, musí byť nainštalovaná tak, aby sa nedotýkala žiadnej pohyblivej časti nábytku (napr. zásuvky). Musí prechádzať oblasťou, kde nie sú žiadne prekážky.

bá kde je možné skontrolovať ju po celej jej dĺžke. ⚠ Spotrebič by mal byť pripojený k zdroju dodávky plynu alebo plynovej fľaši v súlade s aktuálnymi vnútroštátnymi predpismi. Pred pripojením sa presvedčte, či je spotrebič kompatibilný s prívodom plynu, ktorý chcete použiť. Ak nie je, postupujte podľa pokynov uvedených v odseku „Prispôsobenie iným typom plynu“.

⚠️ Po pripojení k prívodu plynu vykonajte kontrolu úniku použitím mydlovej vody. Zapálte horáky a otočte kohútiky z maximálnej polohy 1* do minimálnej polohy 2*, aby ste skontrolovali stabilitu plameňa.

⚠ Pripojenie k plynovej sieti alebo plynovej fľaši môže byť pomocou ohybnej gumovej alebo oceľovej hadice v súlade s platnými vnútroštátnymi predpismi.

Aby ste prispôsobili spotrebič inému typu plynu, než je ten, pre ktorý bol vyrobený (uvedený na typovom štítku), postupujte podľa krokov uvedených po inštalačných nákresoch.

INŠTALÁCIA

⚠ So spotrebičom musia manipulovať a inštalovať ho minimálne dve osoby – riziko zranenia. Pri vybaľovaní a inštalovaní používajte ochranné rukavice – riziko porezania.

⚠️ Elektrické a plynové prípojky musia vyhovovať vnútroštátnym predpisom.

Inštaláciu, vrátane prívodu vody (ak je) a elektrického zapojenia a taktiež opravy musí vykonávať kvalifikovaný technik. Nikdy neopravujte ani nevymieňajte žiadnu časť spotrebiča, ak to nie je uvedené v návode na používanie. Nepúšťajte deti k miestu inštalácie. Po vybalení spotrebiča sa uistite, že sa počas prepravy nepoškodil. V prípade problémov sa obráťte na predajcu alebo popredajný servis. Po inštalácii treba odpad z balenia (plasty, kusy

polystyrénu a pod.) uložiť mimo dosahu detí – nebezpečenstvo udusenia. Pred vykonávaním inštalačných prác musíte spotrebič odpojiť od elektrického napájania – nebezpečenstvo zásahu elektrickým prúdom. Počas inštalácie dávajte pozor, aby ste spotrebičom nepoškodili napájací kábel – nebezpečenstvo požiaru alebo zásahu elektrickým prúdom. Spotrebič zapnite až po úplnom dokončení inštalácie.

⚠ UPOZORNENIE: Úprava spotrebiča a spôsob jeho inštalácie sú základom bezpečného a správneho používania vo všetkých ďalších krajinách.

⚠ Použite regulátory tlaku vhodné pre tlak plynu uvedený v pokynoch.

⚠ Miestnosť musí byť vybavená systémom odsávania vzduchu, ktorý odstráni všetky spaliny.

⚠ Miestnosť musí umožňovať riadnu cirkuláciu vzduchu, pretože vzduch je potrebný pre normálne spaľovanie. Prúdenie vzduchu musí byť minimálne 2 m³/h na kW inštalovaného výkonu.

⚠ Systém cirkulácie vzduchu môže nasávať vzduch priamo zvonka cez potrubie s prierezom minimálne 100 cm²; otvor musí byť chránený upchatím.

⚠ Systém môže zabezpečovať vzduch potrebný na spaľovanie aj nepriamo, t. j. zo susedných miestností vybavených potrubím na cirkuláciu vzduchu, ako je opísané vyššie. Tieto miestnosti však nesmú byť spoločenské miestnosti, spálne alebo miestnosti, ktoré môžu predstavovať riziko požiaru.

⚠ Skvapalnený ropný plyn klesne na dno, pretože je ťažší ako vzduch. Preto aj miestnosť, kde sa nachádzajú fľaše s LPG, musí byť vybavená vetracími otvormi, aby v prípade netesnosti mohol plyn uniknúť. To znamená, že fľaše s LPG, čiastočne alebo úplne plné, sa nesmú inštalovať ani skladovať v miestnostiach alebo skladoch, ktoré sú pod zemou (pivnice a pod.). Odporúča sa uchovávať v miestnosti iba fľašu, ktorá sa používa, a umiestniť ju tak, aby nebola vystavená teplu z vonkajších zdrojov (pece, krby, sporáky a pod.), ktoré by mohli zvýšiť teplotu fľaše nad 50 °C.

V prípade, že sa gombíky horákov otáčajú ťažko, kontaktujte popredajný servis, ktorý môže kohútik horáka vymeniť, ak sa zistí, že je chybný. Otvory slúžiace na vetranie a rozptýlenie tepla nesmú byť nikdy prikryté.

Spotrebič vyberte z polystyrénovej penovej základne až tesne pred inštaláciou.

Ak je sporák umiestnený na podstavci, musí byť v rovine a pripevnený k stene upevňovacou reťazou, aby sa nezošmykol z podstavca.

UPOZORNENIE: Aby sa spotrebič neprevrhol, musí byť nainštalovaná priložená upevňovacia reťaz. Informácie nájdete v návode na inštaláciu.

VAROVANIA PRI POUŽÍVANÍ ELEKTRICKÉHO SPOTREBIČA

⚠️ DÔLEŽITÉ: Informácie o spotrebe prúdu a napätia sú uvedené na typovom štítku. ⚠️ Typový štítok je umiestnený na prednom okraji rúry, viditeľný pri otvorených dvierkach. ⚠️ Spotrebič sa musí dať odpojiť od napájania buď vytiahnutím zástrčky, pokiaľ je ľahko dostupná, alebo prostredníctvom prístupného viacpólového prepínača nainštalovaného pred zásuvkou podľa predpisov pre domovú elektroinštaláciu a spotrebič musí byť uzemnený v súlade s národnými bezpečnostnými normami pre elektrotechniku.

Prívodný elektrický kábel musí byť dostatočne dlhý, aby sa spotrebič, zabudovaný do kuchynskej linky, dal zapojiť do elektrickej siete. Neťahajte za napájací elektrický kábel.

Nepoužívajte predlžovacie káble, rozdvojky ani adaptéry. Po inštalácii spotrebiča nesmú byť jeho elektrické časti prístupné používateľom. Nepoužívajte spotrebič, ak ste mokrí alebo bosí. Spotrebič nepoužívajte, ak má poškodený napájací kábel alebo zástrčku, ak nefunguje správne, či ak bol poškodený alebo spadol.

⚠️ UPOZORNENIE: Pred údržbou vždy dbajte, aby bol spotrebič vypnutý a odpojený od elektrickej siete; nikdy nepoužívajte zariadenie na čistenie parou – nebezpečenstvo zásahu elektrickým prúdom.

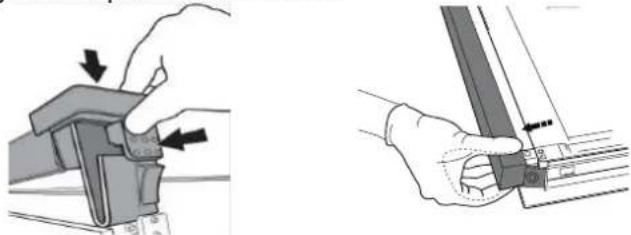

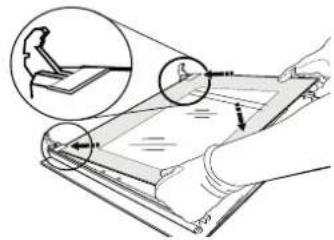

⚠️ Na čistenie skla dvierok nepoužívajte drsné abrazívne čistiace prostriedky ani ostré kovové škrabky, pretože môžu poškriabať povrch, čo môže mať za následok rozbitie skla.

⚠ Nepoužívajte abrazívne alebo korozívne prostriedky, čističe s obsahom chlóru alebo drôtenky na panvice.

⚠ UPOZORNENIE: Pred výmenou žiarovky spotrebič vypnite – nebezpečenstvo zásahu elektrickým prúdom.

Aby ste predišli poškodeniu zariadenia elektrického zapalovania, nepoužívajte ho, keď horáky nie sú na svojich miestach.

LIKVIDÁCIA OBALOVÝCH MATERIÁLOV

Všetky obalové materiály sa môžu na 100 % recyklovať a sú označené symbolom recyklácie. Rôzne časti obalu likvidujte zodpovedne, v plnom súlade s platnými miestnymi predpismi o likvidácii odpadu.

LIKVIDÁCIA DOMÁCICH SPOTREBIČOV

Tento spotrebič je vyrobený z recyklovateľných alebo znovupoužiteľných materiálov. Zlikvidujte ho v súlade s miestnymi predpismi o likvidácii odpadov. Podrobnejšie informácie o zaobchádzaní, obnove a recyklácii domácich spotrebičov dostanete na príslušnom miestnom úrade, v zberných strediskách alebo v obchode, kde ste spotrebič kúpili. Tento spotrebič je označený v súlade s Európskou smernicou 2012/19/EÚ o likvidácii elektrických a elektronických zariadení (OEEZ). Zabezpečením, že tento výrobok bude zlikvidovaný správnym spôsobom, pomôžete predchádzať potenciálnym negatívnym dopadom na životné prostredie a ľudské zdravie. Symbol prečiarknutého kontajnera na spotrebiči alebo v sprievodných dokumentoch znamená, že s týmto výrobkom sa nesmie zaobchádzať ako s domovým odpadom, ale treba ho odovzdať v zbernom stredisku na recykláciu elektrických a elektronických zariadení.

RADY NA ÚSPORU ELEKTRICKEJ ENERGIE

Predohrev rúry používajte, iba ak je to uvedené v tabuľke na prípravu jedál alebo v recepte. Na pečenie používajte tmavé lakované alebo smaltované formy, pretože oveľa lepšie pohlcujú teplo.

VYHLÁSENIA O ZHODE

Tento spotrebič spĺňa požiadavky na ekodizajn podľa nariadenia (EÚ) č. 66/2014 v súlade s európskou normou EN 60350-1. Tento spotrebič spĺňa požiadavky na ekodizajn podľa nariadenia (EÚ) č. 66/2014 v súlade s európskou normou EN 60350-2. Tento spotrebič spĺňa požiadavky na ekodizajn podľa nariadenia (EÚ) č. 66/2014 v súlade s európskou normou EN 30-2-1

BEZPEČNOSTNÉ POKYNY

JE DÔLEŽITÉ SI ICH DÔKLADNE PREČÍTAŤ A RIADIŤ SA NIMI

Pred začiatkom používania spotrebiča si pozorne prečítajte bezpečnostné pokyny.

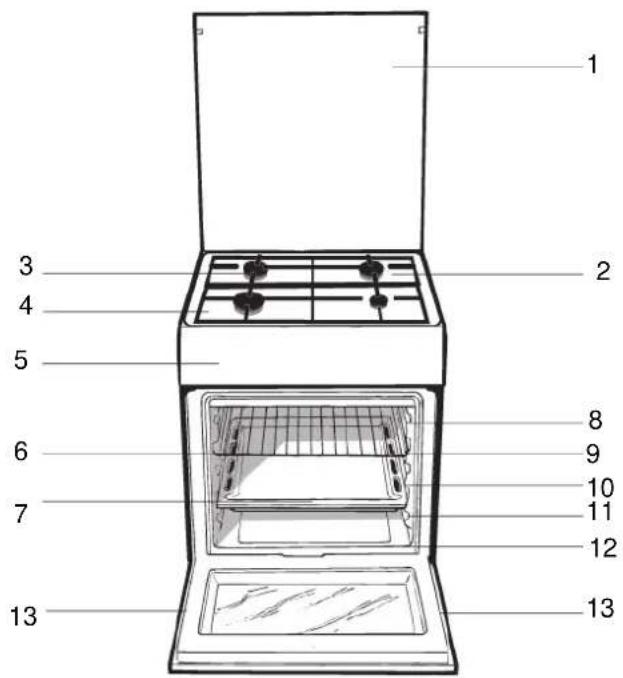

OPIS SPOTREBIČA

1. Sklený kryt
2. Plocha na zachytávanie prípadne vyliatych tekutín 3. Plynový horák
3. Mriežka pracovnej plochy
4. Ovládací panel
5. Police rúry v podobe mriežky
6. Zberná nádoba alebo varná plocha

VODIACE LIŠTY PRE POSUVNÉ ROŠTY

1. poloha 5
2. poloha 4, poloha 3, poloha 2, poloha 1
3. Nastaviteľné nožičky alebo nohy

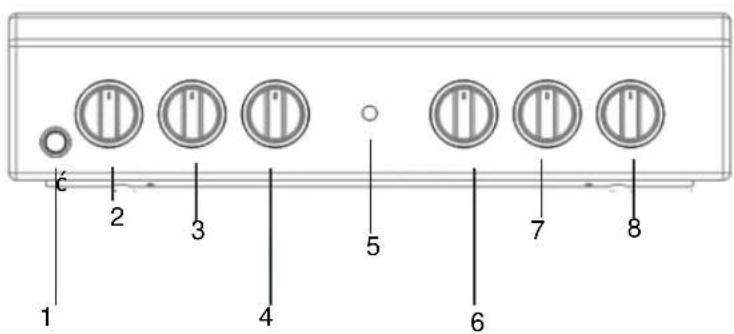

OVLÁDACÍ PANEL

Pripojenie k rozvodu plynu prostredníctvom hadice z nehrdzavejúcej ocele s úchytmi so závitmi. Skontrolujte, či použitá hadica vyhovuje normám UNI-CIG 9891 a kovové tesnenia z hliníka, vyhovujúce norme UNI 9001-2 alebo gumové tesnenia, vyhovujúce norme UNI EN 549.

Pred montážou hadice odstráňte hadicovú spojku, ktorá sa nachádza na zariadení (vstupná spojka plynu na zariadení je vybavená závitom 1/2 palca s valcovým závitom).

Dĺžka hadice nesmie pri plnom rozvinutí presiahnuť

2 metre a po inštalácii sa nesmie dostať do styku s pohyblivými časťami a nesmie byť pritlačená.

Kontrola tesnosti

Po ukončení inštalácie skontrolujte dokonalú tesnosť všetkých spojov s použitím mydlového roztoku a nikdy nie pomocou plameňa.

Prispôsobenie odlišným druhom plynu

Zariadenie je uspôsobené pre určitý druh plynu (uvedený na nastavovacom štítku na veku), ale je možné prispôsobiť ho aj pre iné druhy plynov.

Prispôsobenie varnej dosky

Výmena trysiek horákov varnej dosky:

1. Odložte mriežky a vytiahnite horáky z ich uložení.
2. Odskrutkujte trysky pomocou 7 mm rúrkového kľúča (viď obrázok) a nahraďte ich vhodnými tryskami pre daný druh plynu (viď tabuľka „Parametre horákov a trysiek“).
3. Namontujte všetky časti do pôvodnej polohy tak, že budete postupovať ako pri demontáži, ale v opačnom poradí.

Nastavenie minimálnych hodnôt horákov varnej dosky:

1. Pretočte otočný ovládač do polohy odpovedajúcej minimu.

1. Odložte otočný ovládač a prostredníctvom nastavovacej skrutky, umiestnenej vo vnútri alebo vedľa drieku otočného ovládača, nastavte prietok, až kým nedosiahnete pravidelný malý plameň.

! Pri použití tekutých plynov musí byť nastavovacia skrutka

1. Následne rýchlym pretočením otočného ovládača z polohy odpovedajúcej maximu do polohy odpovedajúcej minimu skontrolujte, či horák nezhasne.

Horáky varnej dosky nevyžadujú nastavenie primárneho vzduchu.

Po nastavení s iným druhom plynu ako bol plyn použitý pri kolaudácii, nahraďte starý štítok nastavenia štítkom odpovedajúcim danému plynu, pričom takýto štítok môžete získať v Autorizovaných strediskách servisnej služby.

Keď sa tlak použitého plynu líši (alebo mení) v porovnaní s predpísanou hodnotou, je potrebné nainštalovať na vstupné potrubie vhodný regulátor tlaku (v súlade s národnými normami v platnosti pre "regulátory pre kanalizované plyny".

Po inštalácii napájacieho kábla priskrutkujte kovový kryt pomocou troch skrutiek.

Technické údaje horákov a trysiek

Tabuľka 1

Tabul'ka 1				Tekutý plyn				Prirodný plyn
Horák	Priemer (v mm)	Tepelný výkon kW (p.c.s.*)		Obtok 1/100 (mm)	Tryska 1/100 (mm)	Prietok * g/h		Tryska 1/100 (mm)	Prietok * l/h
		Nomin.	Ridot.			***	**
Rýchly (veľký) (R)	100	3.00	0.7	41	87	218	214	128	286
Polorýchly (stredný) (S)	75	1.90	0.4	30	70	138	136	104	181
Pomocný (malý) (A)	51	1.00	0.4	30	52	73	71	76	95
Napájací tlak	Menovitý (mbar)Minimálny (mbar)Maximálny (mbar)					302035	302035	201725

* Pri 15 °C a 1013 mbar - suchý plyn ** Propán P.C.S. = 50,37 MJ/kg

*** Bután P.C.S. = 49,47 MJ/kg Prírodný plyn P.C.S. = 37,78 MJ/m³

TECHNICKÉ PARAMETRE

Horáky	možno prispôsobit' na použitie s akýmkol'vek typom plynu uvedeným na údajovom štítku, ktorý sa nachádza vnútri záklopy alebo po otvorení priehradky rúry na l'avej stene vnútri rúry.
Napätie a frekvencia	pozri štítok s údajmi
ENERGETICKÝ ŠTÍTOKa EKODIZAJN	Deklarovaná spotreba energie pre triedu prirodzenej konvekcie – režim ohrevu ECO

Spustenie a používanie

Použitie varnej dosky

Zapnutie horákov

V mieste každého otočného ovládača HORÁKA je plný krúžok označujúci priradený horák.

Pri zapínaní horáka varnej dosky postupujte nasledovne:

1. Priblížte k horáku plameň alebo zapalovač.
2. Stlačte a súčasne otočte proti smeru hodinových ručičiek otočný ovládač HORÁKA do polohy označenej symbolom maximálneho plameňa ♠.
3. Nastavte plameň na požadovaný výkon otáčaním otočného ovládača HORÁKA proti smeru hodinových ručičiek: do polohy odpovedajúcej minimu ♦, do polohy odpovedajúcej maximu ⬆ alebo polohy medzi týmito krajnými hodnotami.

Pri modeloch vybavených elektronickým zapaľovaním* (C) je pre zapálenie zvoleného horáka potrebné najprv stlačiť zapaľovacie tlačidlo označené symbolom

☆, potom stlačiť na doraz

príslušný otočný ovládač HORÁKA a súčasne ho otočte proti smeru hodinových ručičiek, do polohy zodpovedajúcej maximálnemu plameňu, v ktorej musí zostať až do zapálenia horáka. Môže sa stať, že pri uvoľnení otočného ovládača horák zhasne. V takom prípade zopakujte uvedený úkon, ale podržte otočný ovládač stlačený dlhšie.

V prípade náhodného zhasnutia plameňa vypnite horák a pred opakovaným pokusom o zapálenie vyčkajte najmenej 1 minútu.

Ak je zariadenie vybavené bezpečnostným prvkom* (X) na kontrolu horenia plameňa, pre udržanie zapáleného plameňa a pre aktiváciu uvedeného prvku držte stlačený otočný ovládač HORÁKA približne 2-3 sekundy.

Praktické rady pre použitie horákov

Pre zlepšenie účinnosti horákov a zníženie spotreby plynu je potrebné používať nádoby s plochým dnom s pokrievkou, s veľkosťou zodpovedajúcou veľkosti horáka:

Horák	Priemer nádob (cm)
Rýchly (R) 24 – 26
Polorýchly (S) 16 – 20
Pomocný (A) 10 – 14

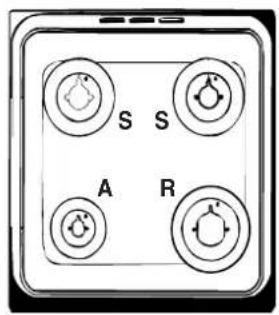

Pri identifikácii horáka sa riadte podľa obrázkov, uvedených v odseku „Parametre horákov a trysiek“.

Pri modeloch vybavených redukčnou mriežkou musí byť táto použitá len pre pomocný horák, a to pri použití nádob s priemerom menším ako 12 cm.

Použitie rúry

Pri prvom zapnutí vám odporúčame, aby ste nechali rúru v činnosti naprázdno približne pol hodiny s termostatom nastaveným na maximum a so zatvorenými dvierkami. Pred vypnutím rúry sa uistite, že je miestnosť dobre vyvetraná a otvorte dvierka rúry. Zo zariadenia môže vychádzať mierne nepríjemný zápach, spôsobený odparovaním ochranných látok, použitých počas výrobného procesu.

1. Zvoľte požadovaný režim pečenia otáčaním otočného ovládača VOLIČA.
2. Zvoľte teplotu odporúčanú pre režim pečenia alebo požadovanú teplotu otáčaním otočného ovládača TERMOSTATU. Podrobný zoznam režimov pečenia a odporúčaných teplôt nájdete v príslušnej tabuľke (viď Tabuľka s upozorneniami ohľadne pečenia v rúre).

Počas pečenia je kedykoľvek možné:

Keď je rozsvietená, rúra sa ohrieva. Kontrolka zhasne, keď vnútro rúry dosiahne požadovanú teplotu. Potom sa bude kontrolka striedavo rozsvecovať a zhasínať, čo signalizuje, že termostat pracuje a udržuje teplotu na konštantnej úrovni.

Osvetlenie rúry

Svetlo v rúre sa rozsvieti otočením otočného ovládača VOLIČA do ktorejkoľvek inej polohy ako do polohy „0“. Zostane zasvietené po celú dobu činnosti rúry. Po zvolení otočným ovládačom bude svetlo svietiť bez toho, aby bol aktivovaný ktorýkoľvek výhrevný článok.

Režimy pečenia

Hodnotu teploty možno pre všetky režimy pečenia nastaviť medzi 50 °C a MAX, okrem programu GRIL, pre ktorý sa odporúča iba teplota MAX.

Režim STATICKÁ RÚRA

Zapne sa horný i spodný výhrevný článok. Pri používaní tradičného režimu pečenia je najlepšie používať iba jednu mriežku. Ak použijete viac mriežok, teplo sa rozdeľuje nerovnomerne.

Režim SPODOK RÚRY

Aktivuje sa spodný výhrevný článok. Táto poloha sa odporúča na dokončenie jedál (na plechoch na pečenie), ktoré sú už na povrchu dopečené, ale je potrebné ďalej ich dopiecť v strede, alebo na zákusky s ovocím alebo džemom navrchu, ktoré vyžadujú iba mierne sfarbenie na povrchu. Treba podotknúť, že táto funkcia nepovoľuje dosiahnuť v rúre maximálnu teplotu (250 °C), a preto sa neodporúča, aby sa jedlo pripravovalo iba s týmto nastavením, pokiaľ nepečiete koláče (ktoré by sa mali piecť pri teplote 180 °C alebo nižšej).

Režim VRCH RÚRY

Aktivuje sa vrchný výhrevný článok. Mimoriadne vysoká a priama teplota grilu umožňuje zhnednutie povrchu mäsa a pečených jedál, pričom šťavy zostanú uzavreté vnútri a jedlo zostáva mäkké.

Režim GRIL

Aktivuje sa vrchný výhrevný článok a otočný ražeň. Gril sa tiež veľmi odporúča na prípravu jedál, ktoré vyžadujú vysokú povrchovú teplotu: bifteky, teľacina, steaky, plátky mäsa, hamburgery a pod.

Režimy pečenia GRIL a VRCH RÚRY sa musia používať so zatvorenými dvierkami.

Režim EKO

Na pečenie plnených kusov mäsa a rezňov mäsa na jedinej úrovni. Pri používaní cyklu EKO a na optimalizáciu spotreby energie by sa dvierka rúry nemali otvárať, až kým jedlo nie je celkom hotové.

Spodná priehradka

Pod rúrou je priehradka, ktorú možno používať na odkladanie príslušenstva rúry alebo hlbokých nádob.

Vnútorné povrchy priehradky (ak je súčasťou) sa môžu zohrievať.

Neukladajte do spodnej priehradky rúry horľavé materiály.

Praktické rady pre pečenie

V režime pečenia GRILL, umiestnite plech na pečenie do pozície 1 pre zachytenie zvyškov pečenia (tuk a/alebo mastnota).

GRIL

• Zasuňte rošt do polohy 3 alebo 4. Vložte jedlo do stredu roštu.
• Odporúčame nastaviť úroveň výkonu na maximum. Horné výhrevné teleso je regulované termostatom a nemusí byť nepretržite v prevádzke.

PIZZA

- Použite ľahkú hliníkovú panvicu na pizzu. Umiestnite ju na dodanom rošte.

Pre chrumkavú kôrku, nepoužívajte plech na pečenie, ktorý zabraňuje vzniku chrumkavej kôry predĺžením celkovej doby pečenia.

- Ak má pizza veľa prísad, odporúčame pridať syr mozzarella na povrch pizze v polovici procesu pečenia.

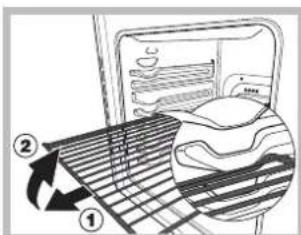

UPOZORNENIE! Rúra je vybavená systémom zastavenia mriežok, ktorý umožňuje ich vybratie bez toho, aby sa dostali von zo samotnej rúry (1).

Pre kompletné vysunutie mriežok je potrebné ich zdvihnúť, uchopiť za prednú časť a potiahnuť ich, ako je zrejmé z uvedeného obrázku (2).

Neklaďte horľavé materiály do spodného odkladacieho priestoru rúry. Vnútorné povrchy odkladacieho priestoru (ak je súčasťou) sa môžu byť horúce.

Nastavenieovládaciehogombíka	Jedlo na pečenie Hmotnost' (kg)		Polohamriežkyodspodu	Časpredhrievania(minúty)	Nastavenie gombíkatermostatu	Časpečenia(minúty)
1 Staticképeýenie	Kačica 1 3 15 200 65Pečené jahnacie alebo	-751 3	15 200 70 - 7515 200 70 - 80
	Pečené bravčovéSušienky (krehkéLinecké koláče 1 3 15Lasagne 1 3 10 190Jahnacie 1 2 10 180Makrela 1 2 10 180Slivkový koláč 1 2 10VeterníkyPiškótový koláčSlané koláče	-3180 3035 - 4050 - 6030 - 35170 40-500,30,51,5	-35333	101015	180170200	30 - 3520 - 2530 - 35
2 Spodokrúry	Kysnuté koláčeLinecké koláče 1 3 15Ovocné koláče 1 3 15Briošky	0,5180 35180 500,5	3-40-603	1515	160160	30 - 4025 - 30
3 Vrch rúry	Zhnednutie jedla nadokončenie pečenia	-	3/4	15	220	-
4 Gril	Solea a sépiaKalamar a garnátKebabFilety z treskyGrilovaná zeleninaTelací steakPlátkyHamburgeryMakrelyOpekané sendviče	1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111	4443/4444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444	5555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555	MaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxmax	8 - 106 - 81010 - 1515 - 2015 - 207 - 1015 - 202 - 3
	S ražnom(ak jesúčastou)Telacie na ražniKurča na ražniJahnacie na ražni	1,01,51,0	---	5555	MaxMaxMaxMax	80 - 9070 - 8070 - 80

Poznámka: časy pečenia sú približné a môžu sa líšiť podľa osobného vkusu. Keď pečiete s použitím grilu, na 1. mriežku odspodu treba vždy postaviť odkvapkávaciu nádobu.

Úspora energie a ohľad na životné prostredie

- Pri pečení v režime GRIL vždy zatvorte dvierka. Výsledkom je okrem lepšieho prepečenia aj výrazná úspora energie (približne 10%).

- Ak je to možné, vyhýbajte sa predzohriatiu rúry a vždy sa ju snažte naplniť. Otvárajte dvierka rúry čo najmenej, pretože sa teplo stráca pri každom ich otvorení. Ak chcete ušetriť značné množstvo energie, jednoducho vypnite rúru 5 - 10 minút pred koncom plánovaného pečenia a využite zostatkové teplo rúry.

- Udržujte tesnenie čisté a upratané, aby sa zabránilo prípadnej straty energie cez dvere.

- Ak máte zmluvu na časovanú tarifu elektriny, možnosť "odložiť varenie" uľahčí ušetriť peniaze posunom prevádzky do lacnejších časových období.

- Základ vášho hrnca alebo panvice by mal pokrývať platničku. Ak je menší, drahá energia vyjde nazmar a hrnce, z ktorých vykypí, ponechajú zvyšky, ktoré sa ťažko odstraňujú.

- Jedlo varte v uzavretých hrncoch alebo panviciach s dobre priliehajúcimi pokrievkami a použite tak málo vody, ako je to možné. Varenie bez pokrievky výrazne zvýši spotrebu energie.

- Používajte iba ploché hrnce a panvice.

- Ak ohrievate niečo, čo trvá dlho, oplatí sa použiť tlakový hrniec, ktorý je dvakrát tak rýchly a šetrí tretinu energie.

Odpojenie od elektrickej siete

Ak je sporák vybavený skleným krytom, tento kryt by sa mal umývať vlažnou vodou. Nepoužívajte abrazívne čistiace prostriedky.

Kryt možno odložiť, aby bolo čistenie povrchov za varnou doskou ľahšie.

Kryt celkom otvorte a potiahnite nahor (pozri obrázok).

Kryt nezatvárajte,

ak horáky horia a keď sú ešte horúce.

Pravidelne kontrolujte tesnenia okolo dvierok rúry. Ak je tesnenie poškodené, obráťte sa na najbližšie stredisko popredajného servisu. Odporúčame, aby ste rúru nepoužívali, kým tesnenia nie sú vymenené.

Pri výmene žiarovky osvetlenia rúry postupujte nasledovne:

1. Po odpojení rúry od elektrickej siete odmontujte sklenený kryt držiaka žiarovky (viď obrázok).

1. Odskrutkujte žiarovku a nahraďte ju inou, obdobnou: napätie 230V, výkon 25 W, závit E 14.
2. Namontujte späť kryt a znovu pripojte rúru k elektrickej sieti.

Servisná služba

• Druh poruchy; • model zariadenia (Mod.); • výrobné číslo (S/N).

Tieto informácie sa nachádzajú na štítku s technickými údajmi, umiestnenom na zariadení.

POPREDAJNÝ SERVIS

Ak chcete získať pomoc, zavolajte na číslo uvedené v záručnom liste priloženom k výrobku alebo postupujte podľa pokynov uvedených na našich webových stránkach. Buďte pripravení poskytnúť:

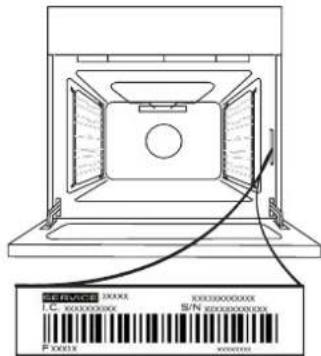

• stručný opis problému, - presný typ modelu vášho výrobku, - asistenčný kód (číslo uvedené po slove SERVICE na identifikačnom štítku na výrobku, ktorý nájdete na ľavom vnútornom okraji, keď otvoríte dvierka) • vašu úplnú adresu, - kontaktné telefónne číslo

Upozornenie: Ak sú potrebné opravy, obráťte sa na autorizované servisné stredisko, ktoré zaručuje používanie originálnych náhradných dielov a správne vykonanie opráv.

Ďalšie informácie o záruke nájdete v priloženom záručnom liste.

www Kompletné špecifikácie výrobku, vrátane triedy energetickej účinnosti pre túto rúru, si môžete prečítať a stiahnuť na našej webovej stránke www.indesit.com

VYBRATIE A NASADENIE DVIEROK

1. Ak chcete dvierka vybrať, celkom ich otvorte a stiahnite úchytky, až sú v polohe odomknutia.

Úchytky sklopte do pôvodnej polohy: Dbajte, aby ste ich sklopili úplne.

1. Skúste dvierka zatvoriť a skontrolujte, či sú zarovno s ovládacím panelom. Ak nie, zopakujte predchádzajúce

KLIKNITE A VYČISTITE – ČISTENIE SKLA

1. Po vybratí dvierka položte na mäkký povrch rukoväťou nadol, zároveň stlačte dve fixačné svorky a odstráňte horný okraj dvierok potiahnutím k sebe.

1. Zdvihnite a pevne držte vnútorné sklo oboma rukami, vyberte ho a pred čistením položte na mäkký povrch.
2. Pri spätnej montáži vnútorného skla dvierok vložte sklenený panel správne tak, že text písaný na paneli nie je obrátený a je ľahko čitateľný.

1. Nasaďte horný okraj. Ak je poloha správna, ozve sa kliknutie. Pred opätovným nasadením dvierok sa presvedčte, či je tesnenie zaistené.

Čistenie rúry s pomocou pary

Táto metóda čistenia sa odporúča najmä po pečení veľmi tučného mäsa.

Tento postup čistenia umožňuje odstránenie nečistôt zo stien rúry vytvorením pary vnútri rúry pre ľahšie čistenie.

Dôležité upozornenie: Predtým, ako začnete čistiť parou:

- Odstráňte zvyšky jedla a mastnoty zo dna rúry.

- Vyberte z rúry všetko príslušenstvo (mriežky,

1. nalejte 300 ml vody do plechu na pečenie a položte ho na spodnú plochu. V modeloch, kde nie je odkvapkávacia nádoba, použite plech na pečenie a položte ho na mriežku v spodnej časti;
2. zvoľte funkciu rúry; ⊖ SPODOK RÚRY

a nastavte teplotu na 90 °C;

1. nechajte v rúre 35 minút;
2. vypnite rúru;
3. Keď rúra vychladne, môžete otvoriť dvierka a dokončiť čistenie vodou a vlhkou handričkou;
4. po skončení čistenia odstráňte prípadnú zvyšnú vodu z rúry

Po dokončení čistenia parou po pečení zvlášť mastného jedla alebo keď sa mastnota ťažko odstraňuje, bude možno potrebné dokončiť čistenie tradičným spôsobom, ako je opísané v predchádzajúcom odseku.

Čistite iba vychladnutú rúru!

NÁVOD NA KAŽDODENNÉ POUŽÍVANIE

SPRIEVODCA

V prípade náhodného zhasnutia plameňa vypnite horák a pred opätovným pokusom o jeho zapálenie počkajte aspoň 1 minútu.

• svoju úplnú adresu,
