OK 643 X - Kuchynský odsávač pár Mora - Bezplatný návod na obsluhu

Typ produktu	Odťahový digestor
Značka	Mora
Model	OK 643 X
Typ inštalácie	Zabudovateľný
Povrchová úprava	Nerezová oceľ
Typ ovládania	Tlačidlá
Počet rýchlostí	3 (minimum, stredné, maximum)
Osvetlenie	LED, max 3W, E14
Typ tukového filtra	Umývateľný kovový
Uhlíkový filter	Voliteľný, vymieňajte každé 4 mesiace
Verzia s odvodom	Áno, horný vývod vzduchu
Verzia s recirkuláciou	Áno, s uhlíkovým filtrom
Minimálna vzdialenosť od varnej dosky (elektrická)	50 cm
Minimálna vzdialenosť od varnej dosky (plynová)	70 cm
Elektrické napájanie	220-240 V, 50/60 Hz
Priemer potrubia	150 mm (odporúčaný)
Energetická trieda	Neuvedené
Hlučnosť	Neuvedené
Hmotnosť	Neuvedené
Rozmery (ŠxHxV)	Neuvedené

Často kladené otázky - OK 643 X Mora

Aká je minimálna inštalačná výška nad varnou doskou?

Minimálna vzdialenosť je 50 cm pre elektrické varné dosky a 70 cm pre plynové alebo zmiešané varné dosky. Ak je v pokynoch pre plynovú varnú dosku uvedená väčšia vzdialenosť, musí sa dodržať.

Ako často by som mal/a čistiť tukový filter?

Tukový filter by sa mal čistiť aspoň raz za mesiac, alebo keď indikátor nasýtenia filtra (ak je k dispozícii) signalizuje. Používajte neagresívne čistiace prostriedky, ručne alebo v umývačke riadu pri nízkej teplote a krátkom cykle.

Môžem umývať uhlíkový filter?

Nie, uhlíkový filter nemožno umývať ani regenerovať. Musí sa vymieňať každé štyri mesiace, alebo častejšie v závislosti od používania a frekvencie čistenia tukového filtra.

Ako vymením žiarovku?

Odpojte digestor od elektrickej siete. Uistite sa, že sú žiarovky chladné. Odstráňte kryt A, vymeňte poškodenú lampu za LED lampu E14 s max. 3W. Podrobnosti nájdete v priloženom letáku 'ILCOS D'.

Aký typ žiarovky sa používa?

Vhodné sú iba LED lampy E14 s max. 3W. Použitie iných typov môže spôsobiť elektrické nebezpečenstvo.

Môžem používať digestor bez uhlíkového filtra?

Áno, ak je digestor pripojený k vonkajšiemu odvodu (verzia s odvodom). Pri použití recirkulačného režimu je potrebný uhlíkový filter. Ak nie je súčasťou dodávky, musí sa objednať a nainštalovať.

Ako prepínam medzi režimom odvodu a recirkulácie?

Pre režim odvodu pripojte horný vývod vzduchu k vonkajšiemu odvodu. Pre recirkulačný režim namontujte uhlíkový filter (filtre) na motor a uistite sa, že je vzduchový deflektor na svojom mieste. Výpary sa budú recyklovať do kuchyne cez hornú mriežku.

Čo mám robiť, ak digestor nefunguje?

Najprv skontrolujte, či je napájací kábel správne pripojený a či je sieťové napájanie zapnuté. Ak svetlá nefungujú, skontrolujte, či sú žiarovky správne nasadené. Ak problémy pretrvávajú, kontaktujte autorizované servisné stredisko.

Je bezpečné používať digestor s plynovou varnou doskou?

Áno, ale dodržte minimálnu vzdialenosť 70 cm. Pri používaní plynových spotrebičov spolu s digestorom musí byť miestnosť dostatočne vetraná. Pod digestorom neflambujte.

Ako odstránim tukový filter?

Potiahnite rukoväť pružinového uvoľnenia na tukovom filtri, aby sa uvoľnil z digestora. Potom ho môžete odstrániť na čistenie.

NÁVOD NA OBSLUHU OK 643 X Mora

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovať si túto príručku, aby ste ju mohli Použit' v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obrát'te sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
  • Zariadenie môže byť používané det'mi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked' si uvedomujú s ňou sp nebezpečenstvo.

- Deti musia byt' kontrolované, aby sa nehrali so zariadením.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnosť musí mat’ dostatočné vetranie, ked’ kuchynský odsávač pár sa používa súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

• Odsávač pár sa musí pravidelné čistit' ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.
• Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare. Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil. POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

- Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.

• Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byt dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

enálsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené

• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčastou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

- Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit'

úraz elektrickým prúdom.

časovačom, samostatným dialkovým ovládaním alebo s akýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit' sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Výkonnost': EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlost’ len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost’ (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Digestor je možné použit's odsávaním mimo miestnost', alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Odsávač pary je vybavený horným východom vzduchu B pre odvod dymov vonkajším smerom ( odvodová rúra a upevňovacie pásky nie sú dodané).

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

V prípade, že nie je možné odvádzať kuchynské dymy a pary vonkajším smerom, môže sa používať odsávač pary vo filtračnej verzii nasadením ohybu F na dymovod a jeden alebo viac uholných filtrov ( na základe osvojeného modelu), dymy a pary sa recyklujú v kuchyni prostredníctvom hornej mriežky H.

Pozor! Ak odsávač pary nie je vybavený uholným filtrom, ten musí byt' objednaný a namontovaný ešte pred použitím.

Montáž

Obr. 3

Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50cm v prípade elektrických sporákov, 70cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial' návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadit'.

Sietové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial’ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnutel’nom priestore aj po prevedenej montáži. Pokial’ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnutel’nom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepátí III, v súlade s pravidlami inštalácie.

UPOZORNENIE!

Skôr než opät napojíte obvod digestora na siet'ové napájanie a overíte správne fungovanie, skontrolujte si vždy, že siet'ový kábel bol správne namontovaný.

Upozornenie! Výmena napájacieho kábla musí byt prevedená príslušnou schválenou technickou službou.

Montáž

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradit sa s kvalifikovaným technikom, aby vám schválil spôsobilost materiálov na základe akého typu je stena/strop. Stena/strop musí byt dostatočne mohutná, aby udržala hmotnost odsávača pary.

Činnost'

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

c. - d. - e. Odsávacia výkonnost' minimálna (c.), stredná (d.), maximálna (e.).

a. Vypínač svetla ON/OFF.
b. Vypínač svetla OFF/rýchlost' 1
c. Vol'ba rýchlosti 2
d. Vol'ba rýchlosti 3

Údržba

Čistenie

Pri čistení je treba použit VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Udržuje častice tukov pochádzajúcich z varenia.

Musí byt čistený jedenkrát za mesiac (alebo keď upozorňovací systém nasýteľnosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť), nedráždivými čistiacími prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom.

Umývaním v umývačke, protitukový filter sa môže odfarbit, ale jeho filtračná cherakteristika sa tým vôbec nezmení.

Uholný filter (iba pre filtračnú verziu)

Obr. 2

Udržuje neprijemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo

regenerovaný.

Skontrolovať, aby kolíky R na doprovode zodpovedali otvorom S, nakoniec pootočit' smerom hodinových ručičiek až po zablokovanie

alebo

na zmontovanie postupovať opačným smerom.

Znovu namontovat' protitukové filtre.

Výmena žiaroviek

Obr. 1

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Kôli prístupu k uložnému priestoru žiarovky, odmontovať kryt A.

Vymeňte poškodenú žiarovku.

Používajte iba LED žiarovky max. 3W-E14. Ďalšie podrobnosti nájdete v priloženom letáku "ILCOS D" (alfanumerická poloha "1d").

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte správne nasadenie žiaroviek do sedla.

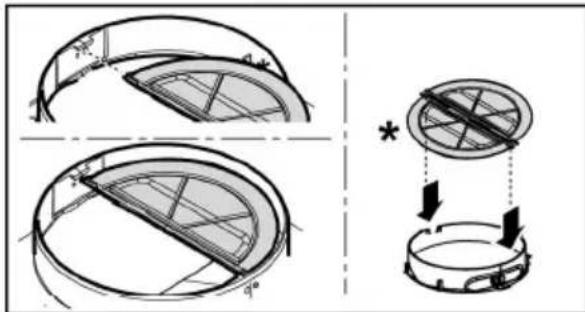

IBA v niektorých výrobkoch:

Ako voliteľné príslušenstvo sa vo výbave dodáva spätný ventil dymov. Ak sa to v montážnych podmienkach považuje za potrebné, (napr.: ak chýbajú ochranné kryty proti náhodnému opätovnému vniknutiu prúdov vzduchu zvonku), vložte ho do príslušného sedla vnútri prípojky výstupu vzduchu ešte pred montážou vypúšťacej trubky dymov.
