NÁVOD NA OBSLUHU OK 635 X Mora
Prísne dodržiavajte pokyny uvedené v tomto návode.
Výrobca odmieta prevziat' akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.
! Je dôležité uchovat' si túto príručku, aby ste ju mohli Použit' v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
! Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
! Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
! Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obrátte sa na predajcu a nepokračujte v inštalácii.
Poznámka: detaily označené symbolom “(*)” sú voliteľné doplnky, dodávané iba pre niektoré modely alebo súčiastky, ktoré je nutné dokúpít.
Upozornenia
Upozornenie! Nenapájajte spotrebiče na elektrickou siet, pokiaľ nebola úplne dokončená jeho inštalácia.
Skôr ako sa začne akákol'vek činnosť čistenia alebo údržby, odpojit' odsávač pary od elektrickej siete odpojením zástrčky alebo vypnutím hlavného vypínača bytu.
Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice.
Spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a vedomostí, pokiaľ im osoba zodpovedná za ich bezpečnosť neposkytuje dohlad alebo ich nepoučila o používaní spotrebiča.
Deti musia byt pod dohl'adom, aby sa nehrali so zariadením.
Nepoužívať ŘIKDY odsávač pary bez správne namontovanej mriežky!
Odsávač pary sa nesmie NIKDY používať ako oporná plocha, iba za predpokladu, že je to výslovne určené.
V prípade, že sa kuchynský odsávač používa súčasne s inými zariadeniami, ktoré sú v styku s plynom alebo inými horlavinami, miestnosť musí byť zariadená vhodnou ventiláciou.
Odsávací vzduch nesmie byt' odvádzaný do toho istého odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú zariadenia spalujúce plyny alebo iné horľaviny.
Je prísne zakázané pod odsávačom pary pripravovať jedlá na plameni.
Použitie volného plameňa poškodzuje filtre, čo môže byť príčinou vyvolania požiaru, preto sa ho v každom prípade treba vyvarovať.
Vyprážanie potravín sa musí vykonávať pod kontrolou a treba sa vyhnúť tomu, aby prepálený olej začal horieť.
Pri použití spolu s varnými spotrebičmi, prístupové časti sa môžu značne zohriat.
Čo sa týka technických a bezpečnostných opatrení schválených pre odvod dymov, je potrebné dodržiavať sa presne predpismi stanovenými príslušnými miestnymi úradmi.
Odsávač je potrebné často čistiť ako zvnútra tak aj zvonku (ASPOŇ RAZ ZA MESIAC). V každom prípade je nutné dodržiavať všetko, čo je uvedené v návode na obsluhu.
Nedodržiavanie noriem čistenia odsávača a výmeny a čistenia filtrov sa môžu stat' príčinou požiaru.
Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.
Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat’ ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.
Používanie
Digestor je možné použit's odsávaním mimo miestnost', alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.
Odsávacia verzia
Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.
Priemer výfukového potrubia sa musí zhodovat's priemerom spojovacieho prstenca.
Upozornenie! Odt'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpit'.
Na vodorovnej (horizontálnej) časti, potrubie musí mat' mierny náklon smerom nahor (približne 10°), aby sa vzduch mohol l'ahšie odvádzat' smerom von.
Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.
Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).
! Používajte čo najkratšie odt'ahové potrubie. ! Používajte odt'ahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).
! Vyhnite sa zásadným zmenám sekcie vedenia odtahu.
! Používajte odťahové potrubie s čo najhladším vnútorným povrchom.
Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.
Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.
Montáž
Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.
Pokial návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost, je treba sa týmto pokynom riadit.
Sietové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial’ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojit’ do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnutel’nom priestore aj po prevedenej montáži. Pokial’ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnutel’nom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepátí III, v súlade s pravidlami inštalácie.
Upozornenie! Skôr než opät' napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.
Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho vyžiadajte u servisnej služby.
Montáž
Pred začatím inštalácie:
- Skontrolujte, či má zakúpený výrobok vhodné rozmery pre zvolený priestor inštalácie.
- Odložte filter/y s aktívnym uhlím – ak sa dodávajú (vid' príslušný odstavec). Je potrebné ich namontovať spät' v prípade, že hodláte používať odsávač vo filtračnej verzii.
- Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so šraubami, záruky atd.), prípadne ich vyberte a uschovajte.
- Pokial' je to možné, odpojte a odstráňte nábytok Nachádzajúci sa pod a okolo priestoru inštalácie za účelom získania lepšieho prístupu k stopu/stene, na ktorý/ú má byť odsávač nainštalovaný. Ďalej je potrebné v rámci možnosti čo najlepšie ochránit' nábytok a všetky súčasti potrebné pre inštaláciu. Zvol'te si rovný povrch a pokryte ho ochrannou fóliou, na ktorú uložíte odsávač a súčasti príslušenstva.
- Ďalej skontrolujte, či je v blízkosti priestoru inštalácie odsávača (v priestore prístupnom aj po montáži odsávača) dostupná zásuvka elektrického rozvodu a či bude možné previest' pripojenie zariadenia na odvádzanie dymu smerom von (platí iba pre odsávaciu verziu).
- Preved'te všetky potrebné stavebné práce (napr.: inštaláciu zásuvky elektrického rozvodu a/alebo realizáciu otvoru pre priechod dymovej rúrky).
Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradit sa s kvalifikovaným technikom, aby vám schválil spôsobilost materiálov na základe akého typu je stena/strop. Stena/strop musí byt dostatočne mohutná, aby udržala hmotnosť odsávača pary.
Činnost'
V prípade nazhromaždenia väčšieho množstva pary v kuchyni použite vyššiu rýchlost. Odporúčame zapnút' odsávanie 5 minút pred začatím varenia a nechat' ho v chode ešte približne dalších 15 minút po ukončení varenia.

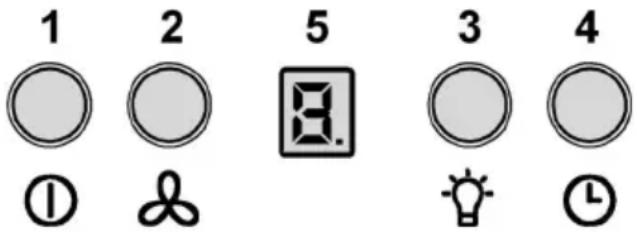

Činnost' – Model s displayom
1. ON/OFF motora
2. Zvýšenie rýchlosti
Stlačením tlačidla, odsávač pary prejde zo stavu OFF do rýchlosti 1. Stlačením tlačidla (odsávač pary v stave ON) sa zvýši rýchlost motora z rýchlosti 1 na intensívnu Každej rýchlosti zodpovedá zasvietenie zodpovedajúceho LED.
Rýchlost 1: 1
Rýchlost 2: 2
Rýchlost' 3: 3
Rýchlost' intensívna: 4 (blikajúci)
Rýchlost' intensívna je načasovaná. Štandardné načasovanie je 5', po čom odsávač pary sa umiestni do rýchlosti 2.
4. Načasovanie rýchlosti
5. Ukazovatel' stavu činnosti
Načasovanie rýchlosti
Časovanie je nasledovné:
Rýchlost' 1 – 20 minút (1 stály, bod blikajúci)
Rýchlost' 2 – 15 minút (2 stály, bod blikajúci)
Rýchlost' 3 – 10 minút (3 stály, bod blikajúci)
Rýchlost' intensívna – 5 minút (4 stály, bod blikajúci)
Počas načasovanej rýchlosti stlačením tlačidla 1 alebo tlačidla 4, odsávač pary sa vypne, ak sa stačí tlačidlo 2 odsávač pary vyjde z načasovanej činnosti umiestnením sa do zvolenej rýchlosti.
Signalizácia filtra tukov
Signalizácia filtra tukov dôjde po 80 hodín činnosti a je indikovaná na displeji blikajúcim číslom 1.
Ak sa zjaví takáto signalizácia, nainštalovaný filter tukov je potrebné umyt'.
Signalizácia je viditel'ná, keď odsávač pary je v stave ON.
Pre odstránenie signalizácie filtra tukov, stlačit' tlačidlo „1“ na viac ako 3“, až do zhasnutia signalizácie.
Odstránenie signalizácie je možné, keď odsávač pary je v stave ON.
Signalizácia uhlíkového filtra (len pre filtračnú verziu)
Signalizácia uhlíkového filtra dôjde po 320 hodín činnosti a je indikovaná na displeji blikajúcim číslom 2.
Ked' sa zjaví takáto signalizácia, nainštalovaný filter tukov je potrebné vymenit'.
Signalizácia je viditel'ná, keď odsávač pary je v stave ON.
Pre odstránenie signalizácie filtra tukov, stlačit' tlačidlo „1“ na viac ako 3“, až do zhasnutia signalizácie.
Odstránenie signalizácie je možné, keď odsávač pary je v stave ON.
V prípade signalizácie súčasne obidvoch filtrov, na displeji budú blikat' striedavo čísla 1 a 2.
K vynulovaniu dôjde vykonaním 2 krát hore popísaný postup.
Prvýkrát sa vynuluje signalizácia filtra tukov, druhýkrát sa vynuluje signalizácia uhlíkového filtra.
V štandardnom režime, signalizácia uhlíkového filtra nie je aktívna.
V prípade, keď sa odsávač pary používa vo filtračnej verzii, je potrebné aktivovat' signalizáciu uhlíkového filtra.
Aktivácia signalizácie uhlíkového filtra:
Nastavit' odsávač pary na OFF a súčasne stlačit' tlačidlá „2“ a „3“ na 3“.
Čísla 1 a 2 striedavo budú blikat' na 2".
Deaktivácia signalizácie uhlíkového filtra:
Nastavit' odsávač pary na OFF a súčasne stlačit' tlačidlá „2“ a „3“ na 3“.
Odsávač pary je vybavený snímačom teploty, ktorý aktivuje motor na rýchlost' 3 v prípade, ked' teplota v okolí displeja je príliš vysoká.
Kondízia alarmu bude udaná na displeji s blikajúcim písmenom "t".
Táto kondícia potrvá, kým teplota neklesne pod výstražný prah alarmu.
Z tohto režimu sa môže vystúpit' stlačením tlačidla „2“.
Každých 30" snímač overuje teplotu prostredia v okolí displeja.
Zobrazenia displeja
| Zobrazenie | Stav |
| 1 | Rýchlost' 1 |
| 2 | Rýchlost' 2 |
| 3 | Rýchlost' 3 |
 | Rýchlost' 4 (intensívna) |
 | Rýchlost' 1 – 20 minút |
 | Rýchlost' 2 – 15 minút |
 | Rýchlost' 3 – 10 minút |
 | Rýchlost' intensívna – 5 minút |
 | Údržba filtra Tukov |
 | Údržba Uhlíkového filtra |
 | Údržba filtra Tukov a Uhlíkového filtra |
 | Alarm teploty |
a. Vypínač svetla ON/OFF.
b. Vypínač svetla OFF/rýchlost' 1
c. Vol'ba rýchlosti 2
d. Vol'ba rýchlosti 3
Údržba
Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň rovnako častým opakovaním ako sa vykonáva údržba filtrov tuku).
Pri čistení je treba použit látku navlhčenú denaturovaným liehom alebo neutrálnymi tekutými čistiacimi prostriedkami.
Nepoužívajte prostriedky obsahujúce brúsne látky.
NEPOUŽÍVAT ALKOHOL!
Upozornenie: Nedodržanie noriem na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavať uvedené pokyny.
Výrobca odmieta akúkol'vek zodpovednosť za prípadné škody na motore, požiare vyvolané nesprávnou údržbou alebo nedodržaním vyššie uvedených upozornení.
Protitukový filter
Obr. 11-28
Udržuje častice tukov pochádzajúcich z varenia.
Musí byt čistený jedenkrát za mesiac (alebo keď upozorňovací systém nasýteľnosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť), nedráždivými čistiacími prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom.
Umývaním v umývačke, protitukový filter sa môže odfarbit', ale jeho filtračná cherakteristika sa tým vôbec nezmení.
Uholný filter (iba pre filtračnú verziu)
Obr. 27
Udržuje neprijemné zápachy pochádzajúce z varenia.
Aktívno uhlíkový filter môže byť jeden z týchto typov:
- Aktívno uhlíkový filter umývatel'ný.
- Aktívno uhlíkový filter NIE umývatel'ný.
Aktívno uhlíkový filter umývatel'ný
Uholný filter môže byť umývaný každých dva mesiacov v teplej vode a spôsobilými saponátmi alebo v umývačke za 65°C ( v prípade umývania v umývačke, uskutočnit' kompletný cyklus bez nádob vo vnútri).
Bez poškodenia filtra odstánit' prebytočnú vodu, potom odstránit' vankúšik uložený vo vnútri umelohmotného rámu a vysušit' ho definitívne vložením ho do rúry na 10 minút na 100°C.
Aktívno uhlíkový filter NIE umývatel'ný
Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo regenerovaný.
Montáž:
Zavesit' uholno-aktívny filter najprv zozadu na kovový háčik odsávača pary, potom zpredu s dvoma rúčkami.
Odmontovanie:
Vybrat' uholno-aktívny filter otočením ručiek, ktoré ho upevňujú o odsávač pary o 90°.
Výmena žiaroviek
Obr. 29
Vypnite odsávač z elektrickej siete.
Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.
- Vytiahnite ochranný kryt s použitím malého skrutkovača s rezným hrotom alebo podobným nástrojov.
- Vymeňte poškodenú žiarovku.
Používajte len halogénové žiarovky 12V - 20W, max. - G4, a dbajte pritom, aby ste sa ich nedotkli rukami.
- Zatvorte ochranný kryt (upevnenie na zápakdu).
Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte správne nasadenie žiaroviek do sedla.
