NÁVOD NA OBSLUHU HH24BSIB AEG

• vhodné: litina, ocel, smaltovaná ocel, nerezová ocel, sendvičová dna nádob (označené jako vhodné výrobcem).

- nevhodné: hliník, měd', mosaz, sklo, keramika, porcelán.

Vitajte vo svete AEG! Ďakujeme Vám, že ste si vybrali náš spotrebič.

Rady týkajúce sa používania, brožúry, návody na riešenie problémov a informácie o servise a opravách:

www.aeg.com/support

Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE.... 133
2. BEZPEČNOSTNĚ POKYNY....135
3. INŠTALÁCIA.... 138
4. POPIS VÝROBKU....140
5. PRED PRVÝM POUŽITÍM.... 141
6. KAŽDODENNÉ POUŽÍVANIE....142
7. TIPY A RADY....146
8. STAROSTLIVOST A ČISTENIE....149
9. ODSTRAÑOVANIE PROBLÉMOV.... 149
10. TECHNICKÉ ÚDAJE....151
11. ENERGETICKÁ ÚČINNOST 152
12. OCHRANA ŽIVOTNÉHO PROSTREDIA.... 153

1. ▲BEZPEČNOSTNÉ INFORMÁCIE

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte priložený návod na používanie. Výrobca nezodpovedá za zranenia ani za škody spôsobené nesprávnou montážou alebo používaním. Tieto pokyny uskladnite na bezpečnom a prístupnom mieste, aby ste do nich mohli v budúcnosti nahliadnut'.

1.1 Bezpečnost' detí a zraniteľných osôb

- Tento spotrebič smú používat' deti staršie ako 8 rokov a osoby so zníženou fyzickou, zmyslovou alebo psychickou spôsobilost'ou alebo nedostatkom skúseností a znalostí, iba ak sú pod dozorom zodpovednej osoby alebo ak boli zodpovednou osobou poučené o bezpečnom používaní spotrebiča a rozumejú prípadným rizikám. Deti do 8 rokov a osoby s vysokou mierou postihnutia nesmú mat' prístup k spotrebiču, pokiaľ nie sú pod nepretržitým dozorom.

• Deti by mali byt' pod dozorom, aby sa zabezpečilo, že sa nebudú hrat' so spotrebičom.
• Obaly vždy uschovajte mimo dosah detí a náležite ich zlikvidujte.
• UPOZORNENIE: Spotrebič a jeho prístupné časti sa počas používania môžu značne zahriat'. Nedovolte det'om ani domácim zvieratám priblížit' sa k spotrebiču počas prevádzky alebo ked' sa ochladzuje.
• Ak má spotrebič detskú poistku, mala by byť zapnutá.
• Deti nesmú spotrebič bez dozoru čistit' ani vykonávat' žiadnu údržbu na spotrebiči.

• Tento spotrebič je určený iba na prípravu jedál.
• Tento spotrebič je určený na jedno použitie v domácnosti v interiéri.
• Tento spotrebič sa môže používat' v kanceláriách, hotelových host'ovských izbách, izbách s postelou a raňajkami, v penziónoch na farme a iných podobných ubytovacích zariadeniach, ak takéto používanie nepresiahne (priemerné) úrovne používania v domácnosti.
• UPOZORNENIE: Spotrebič a jeho prístupné časti sa počas používania môžu značne zahriat'. Nedotýkajte sa ohrevných článkov.
• UPOZORNENIE: Varenie na varnom paneli s tukom alebo olejom bez dohľadu môže byt’ nebezpečné a môže spôsobit’ požiar.
• Dym je indikáciou prehriatia. Na hasenie požiaru pri varení nikdy nepoužívajte vodu. Spotrebič vypnite a plameň zakryte napr. požiarnou pokrývkou alebo pokrievkou.
• UPOZORNENIE: Spotrebič sa nesmie zapájat' cez externé spínacie zariadenie, ako napr. časovač, ani nesmie byt' zapojený do obvodu, ktorý sa pravidelne vypína a zapína.

• VYSTRAHA: Proces prípravy jedla musí byt' pod dohľadom). Krátkodobý proces prípravy jedla si vyžaduje nepretržitý dozor.

• UPOZORNENIE: Nebezpečenstvo požiaru: Na varných povrchoch neskladujte žiadne predmety.

• Kovové predmety, napríklad nože, vidličky, lyžice a pokrievky by sa nemali klást' na povrch varného panela, pretože sa môžu zohriat'.
• Spotrebič nepoužívajte pred jeho nainštalovaním do nábytku určeného na zabudovanie.
• Na čistenie spotrebiča nepoužívajte parné čističe.
• Spotrebič vypínajte po každom použití jeho ovládacími prvkami. Nespoliehajte sa na funkciu rozpoznávania varnej nádoby.
• UPOZÖRNENIE: Ak je povrch prasknutý, vypnite spotrebič, aby ste predišli možnému úrazu elektrickým prúdom. V prípade zapojenia spotrebiča do elektrickej siete priamo pomocou spojovacej skrinky odpojte spotrebič od siet'ového napájania vybratím poistky. V oboch prípadoch kontaktujte autorizované servisné stredisko.
• Ak je poškodený napájací kábel, musí ho vymenit' výrobca, autorizovaný servis alebo podobne kvalifikované osoby, aby sa predišlo nebezpečenstvu.
• UPOZORNENIE: Používajte iba také ochranné lišty varného panela, ktoré navrhol výrobca kuchynského spotrebiča, alebo ich výrobca kuchynského spotrebiča uvádza ako vhodné v návode na použitie, alebo ochranné lišty varného panela zahrnuté v spotrebiči. Použitie nevhodných ochranných líšt môže spôsobit' nehody.

2. BEZPEČNOSTNÉ POKYNY

2.1 Montáž

VAROVANIE!

Tento spotrebič môže nainštalovat' len kvalifikovaná osoba.

VAROVANIE!

Hrozí nebezpečenstvo poranenia alebo poškodenia spotrebiča.

• Odstráňte všetky obaly.
• Poškodený spotrebič neinštalujte ani nepoužívajte.
• Dodržiavajte pokyny na inštaláciu dodané so spotrebičom.
• Dodržiavajte požadovanú minimálnu vzdialenost' od iných spotrebičov a nábytku.
  • Vždy dávajte pozor, ak presúvate spotrebič, pretože je t'ažký. Vždy

používajte ochranné rukavice a uzavretú obuv.

• Plochy výrezu utesnite tesniacim materiálom, aby ste predišli vydutiu spôsobenému vlhkost'ou.
• Spodnú čast' spotrebiča chráňte pred parou a vlhkost'ou.
• Spotrebič neinštalujte vedla dverí ani pod okno. Predidete tak zhodeniu horúceho kuchynského riadu zo spotrebiča pri otvorení dverí alebo okna.
• Každý spotrebič má v dolnej časti chladiace ventilátory.
• Ak je spotrebič nainštalovaný nad zásuvkou:

– Neskladujte v nej malé kúsky alebo hárky papiera, ktoré by sa mohli vtiahnut', pretože by mohli poškodit' chladiace ventilátory alebo ovplyvnit' činnost' chladiaceho systému.

- Medzi spodkom spotrebiča a predmetmi skladovanými v zásuvke zachovajte vzdialenost' minimálne 2 cm.

- Odoberte prípadné oddelovacie panely inštalované v skrinke pod spotrebičom.

2.2 Zapojenie do elektrickej siete

VAROVANIE!

Hrozí nebezpečenstvo požiaru a zásahu elektrickým prúdom.

• Všetky elektrické pripojenia musí vykonať kvalifikovaný elektrikár.
• Spotrebič musí byt' uzemnený.
• Pred akýmkolvek zásahom odpojte spotrebič od elektrickej siete.
• Uistite sa, že parametre na typovom štítku sú kompatibilné s elektrickým napätím zdroja napájania.
• Skontrolujte, či je spotrebič správne nainštalovaný. Uvoľnený a nesprávny elektrický siet'ový kábel alebo zástrčka (ak sa používa) môže spôsobit' zohriatie vývodného kábla.
• Použite vhodný elektrický siet'ový kábel.
• Nedovolte, aby sa siet'ový kábel zamotal.
• Skontrolujte, či je nainštalovaná ochrana proti zásahu elektrickým prúdom.

• Použite svorku na odlahčenie t'ahu na kábli.

• Ak zapojíte nejaký elektrický spotrebič do zásuvky, dbajte na to, aby sa siet'ový kábel alebo zástrčka (ak je k dispozícii) nedotýkala horúceho spotrebiča alebo horúceho kuchynského riadu.

• Nepoužívajte viaczásuvkové adaptéry ani predlžovacie káble.
• Uistite sa, že zástrčka (ak je k dispozícii) alebo siet'ový kábel nie sú poškodené. Ak treba vymenit' poškodený prívodný elektrický kábel, kontaktujte náš autorizovaný servis alebo elektrikára.
• Zariadenie na ochranu pred dotykom elektrických častí pod napätím a izolovaných častí treba namontovat' tak, aby sa nedalo odstránit' bez nástrojov.
• Siet'ovú zástrčku pripojte do siet'ovej zásuvky až po dokončení inštalácie. Po inštalácii sa uistite, že máte prístup k siet'ovej zástrčke.
• Ak je siet'ová zásuvka uvoľnená, nezapájajte do nej siet'ovú zástrčku.
• Spotrebič neodpájajte t'ahaním za napájací kábel. Vždy t'ahajte za siet'ovú zástrčku.
• Použite iba správne odpájacie zariadenia: ochranné ističe alebo poistky (skrutkovacie poistky treba vybrat' z držiaka), uzemnenia a stýkače.
• Elektrická siet' v domácnosti musí mat' odpájacie zariadenie, ktoré umožní odpojenie spotrebiča od elektrickej siete na všetkých póloch. Vzdialenost' kontaktov odpájacieho zariadenia musí byt minimálne 3 mm.

2.3 Použitie

VAROVANIE!

Hrozí nebezpečenstvo poranenia, popálenín alebo zásahu elektrickým prúdom.

• Nemeňte technické parametre tohto spotrebiča.
• Pred prvým použitím odstráňte všetky obaly, štítky a ochrannú fóliu (ak sa používajú).
• Uistite sa, že nie sú otvory vetrania zablokované.
• Spotrebič počas prevádzky nenechávajte bez dozoru.

• Po každom použití vypnite varnú zónu.

• Na varné zóny nepokladajte príbor ani pokrievky panvíc. Môžu sa zahriat' na vysokú teplotu.

• Spotrebič neobsluhujte s mokrými rukami alebo ked' je v kontakte s vodou.
• Spotrebič nepoužívajte ako pracovný alebo skladovací povrch.
• Ak je povrch spotrebiča popraskaný, okamžite ho odpojte od napájania. Zabránite tým zásahu elektrickým prúdom.
• Ked' je spotrebič v prevádzke, používatelia s kardiostimulátorom musia udržiavat' vzdialenost' od indukčných varných zón minimálne 30 cm.
• Ked' vkladáte pokrm do horúceho oleja, môže olej vyprsknút'.
• Nepoužívajte hliníkovú fóliu ani iné materiály medzi varnou plochou a kuchynským riadom, pokiaľ výrobca tohto spotrebiča neurčí inak.
• Používajte len príslušenstvo odporúčané výrobcom pre tento spotrebič.

VAROVANIE!

Hrozí nebezpečenstvo požiaru a výbuchu.

• Tuky a oleje môžu pri zohriatí uvoľňovat' horľavé výpary. Pri príprave pokrmov musia byť plamene alebo horúce predmety v dostatočnej vzdialenosti od tukov a olejov.
• Výpary, ktoré sa uvoľňujú z veľmi horúcich olejov, môžu spôsobit’ spontánne vznietenie.
• Použitý olej, ktorý obsahuje zbytky jedla, môže spôsobit' požiar pri nižšej teplote ako olej použitý po prvýkrát.
• Horlavé látky ani predmety, ktoré sú nasiaknuté horlavými látkami, neklad'te do spotrebiča, do jeho blízkosti ani naň.

VAROVANIE!

Hrozí nebezpečenstvo poškodenia spotrebiča.

• Horúci kuchynský riad neklad'te na ovládací panel.
• Na sklenený povrch varného panela neklad'te horúcu pokrievku varnej nádoby.

• Nenechajte obsah kuchynského riadu vyvriet'.

• Dávajte pozor, aby predmety alebo kuchynský riad nespadli na spotrebič. Povrch môže byt' poškodený.

• Nezapínajte varné zóny s prázdnym kuchynským riadom alebo bez kuchynského riadu.
• Kuchynský riad vyrobený z liatiny alebo s poškodeným dnom môže spôsobit' poškriabanie skla/sklokeramiky. Ked' tieto predmety potrebujete posunút' mimo varného povrchu, zdvihnite ich.

2.4 Ošetrovanie a čistenie

• Spotrebič pravidelne čistite, aby ste predišli znehodnoteniu povrchového materiálu.
• Pred čistením spotrebiča ho vypnite a nechajte vychladnút'.
• Na čistenie spotrebiča nepoužívajte prúd vody ani paru.
• Spotrebič čistite vlhkou mäkkou handričkou. Používajte ibą neutrálne čistiace prostriedky. Pokial nie je uvedené inak, nepoužívajte abrazívne čistiace prostriedky, drôtenky, rozpúšťadlá ani kovové predmety.

2.5 Servis

• Ak treba dat' spotrebič opravit', obrát'te sa na autorizované servisné stredisko. Používajte iba originálne náhradné diely.
• Informácie o žiarovke/žiarovkách vnútri tohto výrobku a náhradných dieloch osvetlenia, ktoré sa predávajú samostatne: Tieto žiarovky sú navrhnuté tak, aby odolali extrémnym podmienkam v domácich spotrebičoch, ako napr. teplota, vibrácie, vlhkost', alebo slúžia ako ukazovatele prevádzkového stavu spotrebiča. Nie sú určené na používanie iným spôsobom a nie sú vhodné na osvetlenie priestorov v domácnosti.

2.6 Likvidácia

VAROVANIE!

Riziko zranenia alebo udusenia.

- Informácie o spôsobe likvidácie spotrebiča získate na mestskom alebo obecnom úrade.

- Odpojte spotrebič od napájania z elektrickej siete.

Pozrite si kapitoly ohladne bezpečnosti.

Pred nainštalovaním varného panela si zapíšte informácie uvedené dolu na typovom štítku. Typový štítok s technickými údajmi je umiestnený na spodnej strane varného panela.

Sériové číslo ....

3.2 Zabudovateľné varné panely

Zabudovateľné varné panely sa môžu používat' až po zabudovaní do vhodnej skrinky alebo do pracovnej dosky, ktoré vyhovujú platným normám.

3.3 Pripájací kábel

• Varný panel sa dodáva s pripájacím káblom.
• Pri výmene poškodeného siet'ového kábla použite kábel typu: H05V2V2-F ktorý odolá teplote 90 °C alebo vyššej. Jedna žila kábla musí mat' minimálny priemer v súlade s tabulkou nižšie. Obrát'te sa na miestne servisné stredisko. Výmenu pripájacieho kábla môže vykonat' iba kvalifikovaný elektrikár.

VAROVANIE!

Všetky práce súvisiace so zapojením do elektrickej siete musí vykonat' kvalifikovaný elektrikár.

UPOZORNENIE!

Pripojenia cez svorkovnice sú zakázané.

UPOZORNENIE!

Konce drôtov nevítajte ani nespájkujte. Je to zakázané.

UPOZORNENIE!

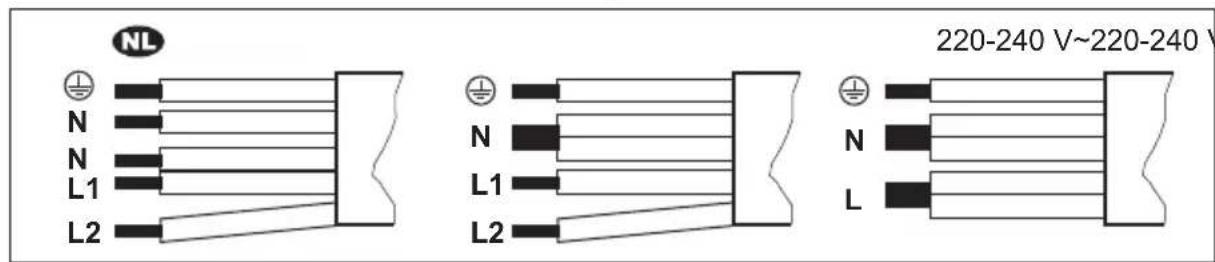

Jednofázové pripojenie

1. Odstráňte koncovku kábla z čiernej, hnedej a modrej žily.
2. Odstráňte časť izolácie z hnedého, čierneho a modrého konca kábla.
3. Spojte konce čierneho a hnedého kábla.
4. Na spoločný koniec žily nasuňte novú koncovku žily (vyžaduje sa špeciálny nástroj).
5. Spojte konce dvoch modrých káblov.
6. Na spoločný koniec žily nasuňte novú koncovku žily (vyžaduje sa špeciálny nástroj).

Dvojfázové pripojenie

1. Odstráňte koncovku kábla z modrých žíl.
2. Odstráňte časť izolácie z modrých koncov kábla.
3. Spojte konce dvoch modrých káblov.
4. Na spoločný koniec žily nasuňte novú koncovku žily (vyžaduje sa špeciálny nástroj).

NL N N L1 L2 220-240 V~220-240 V N L N L

220 - 240 V\~

Dvojfázové pripojenie: 400 V2N\~ Jednofázové pripojenie: 220 - 240 V\~

5 x 1,5 mm ^2 5 x 1,5 mm ^2 alebo 4 x 2,5 mm ^2 5 x 1,5 mm ^2 alebo 3 x 4 mm ^2

Zelený – žltý Zelený – žltý Zelený – žltý

L1 Čierny L1 Čierny L Čierny a hnedý

L2 Hnedý L2 Hnedý

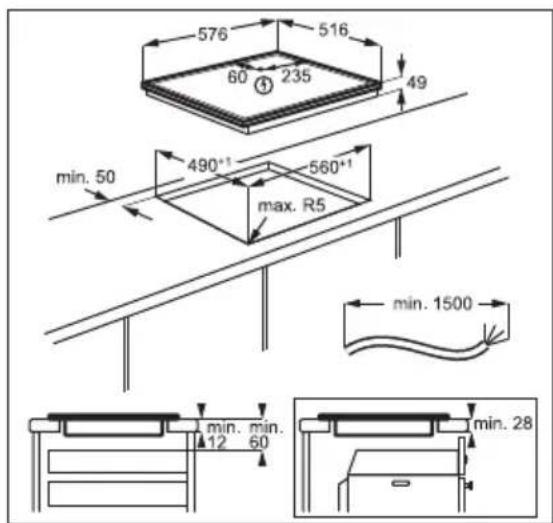

3.4 Montáž

Pri inštalácii varného panela pod odsávač pár si pozrite pokyny na inštaláciu odsávača pár pre minimálnu vzdialenost' medzi spotrebičmi.

Ak je spotrebič nainštalovaný nad zásuvkou, počas varenia sa vplyvom vetrania varného panela môžu zohriat' predmety uložené v zásuvke.

Návod s videom „Ako nainštalovat’ indukčný varný panel AEG – inštalácia pracovnej dosky“ nájdete zadaním celého názvu uvedeného na obrázku nižšie.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Rozloženie varnej plochy

Spotrebič sa ovláda senzorovými tlačidlami. Zobrazenia, ukazovatele a zvuky vám oznámia, ktoré funkcie sú zapnuté.

	Senzorové tlačidlo	Funkcia Poznámka
1	➊	Zap./Vyp. Zapínanie a vypínanie varného panela.
2	➁	Blokovanie/ Detská poistka Zablokovanie a odblokovanie ovládacieho panela.
3	||	Prestávka Zapnutie a vypnutie funkcie.
4	- Displej varného stupňa Zobrazenie varného stupňa.
5	- Ukazovatele varných zón pre časomer	Ukazujú, pre ktorú zónu nastavujete čas.
6	- Displej časomeru Zobrazenie času v minútach.
7	➂	Hob ^2 Hood Zapnutie a vypnutie manuálneho režimu funkcie.
8		- Volba varnej zóny.
9	+/-	- Predlženie alebo skrátenie času.
10	P	PowerBoost Zapnutie funkcie.
11	- Ovládací pásik Nastavenie varného stupňa.

4.3 Zobrazenie varného stupňa

Displej Popis
0	Varná zóna je vypnutá.
1 - 14	Varná zóna je zapnutá.
u	Funkcia Prestávka je zapnutá.
R	Funkcia Automatické zohrievanie. je zapnutá.
P	Funkcia PowerBoost je zapnutá.
E + číslo	Vyskytla sa porucha.
≡ / ☉ ☐	OptiHeat Control (3-krokový indikátor zvyškového tepla): pokračovat' vo varení/uchovat' teplé/zvyškové teplo.
L	Funkcia Blokovanie / Detská poistka je zapnutá.
F	Kuchynský riad je nevhodný alebo príliš malý, prípadne na varnej zóne nie je žiadny riad.
-	Funkcia Automatické vypínanie je zapnutá.

5. PRED PRVÝM POUŽITÍM

VAROVANIE!

Pozrite si kapitoly ohladne bezpečnosti.

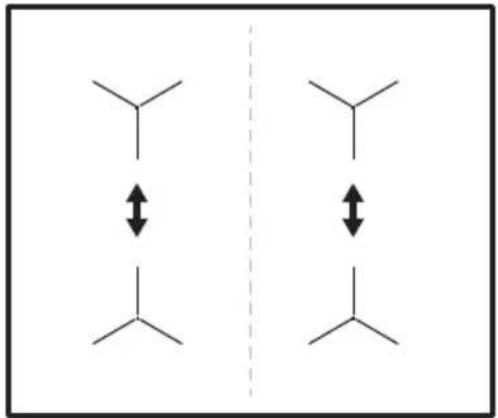

Obmedzenie napájania určuje, koľko celkovej energie používa varný panel, v rámci limitov poistiek domovej inštalácie.

Varný panel je predvolene nastavený na najvyššiu možnú úroveň výkonu.

Zníženie alebo zvýšenie úrovne výkonu:

1. Vypnite varnú dosku.
2. Stlačte a podržte tlačidlo 3 sekundy. Displej sa zapne a vypne.
3. Stlačte a podržte tačidlo 3 sekundy. Zobrazí sa alebo . Zobrazí sa
4. Stlačte ⏻. Zobrazí sa P72 .
5. Dotykom tlačidla časomera alebo nastavte úroveň výkonu.
   Pozrite si kapitolu „Technické údaje“.

Úrovne výkonu

UPOZORNENIE!

Pozrite si kapitoly ohladne bezpečnosti.

6.1 Zapnutie a vypnutie

Ak chcete varný panel zapnút' alebo vypnút', dotknite sa tlačidla 1 sekundu.

Funkcia automaticky vypne varný panel, ak:

• všetky varné zóny sú vypnuté,
- po zapnutí varného panela nenastavíte žiadny varný stupeň,
- rozlejete alebo položíte niečo na ovládací panel na viac ako 10 sekúnd (panvicu, handru atd'). Zaznie zvukový signál a varný panel sa vypne. Odstráňte príslušný predmet alebo vyčistite ovládací panel.
- varný panel sa velmi zohreje (napr. po vyvretí celého obsahu nádoby). Pred opätovným použitím varného panela nechajte varnú zónu vychladnút'.
- ak používate nesprávny riad. Rozsvieti sa symbol F_a po 2 minútach sa varná zóna automaticky vypne.
- ak nevypnete varnú zónu alebo nezmeníte varný stupeň. Po určitej dobe sa zobrazí symbol a varný panel sa vypne.

Varné stupne a časy, po ktorých sa varný panel vypne:

Varný stupeň Varný panel sa vypne po

u, 1 - 3

6 hodinách
4 - 7 5 hodinách

Varný stupeň Varný panel sa vypne po

8 - 9 4 hodinách

10 - 14 1,5 hodine

6.3 Varný stupeň

Nastavenie alebo zmena varného stupňa:

Dotknite sa ovládacieho pásika v mieste správneho nastavenia varného stupňa alebo prst presuňte pozdlž pásika až kým nedosiahnete požadované nastavenie.

3 / 7 Pekial je ukazovatel viditeľný, hrozí nebezpečenstvo popálenia zvyškovým teplom.

Indukčné varné zóny generujú teplo potrebné na varenie priamo v dne kuchynského riadu. Sklokeramika sa ohrieva teplom kuchynského riadu.

Indikátory sa zobrazia, keď je varná zóna horúca. Zobrazujú úroveň zvyškového tepla pre varné zóny, ktoré práve používate:

- pokračovat' vo varení,

- uchovat' teplé,

- zvyškové teplo.

Ukazovatel sa môže takisto zobrazovat':

• pre susedné varné zóny aj v prípade, ak ich nepoužívate;
• ked' položíte horúci kuchynský riad na chladnú varnú zónu;
• ked' je varný panel vypnutý, ale varná zóna je stále horúca.

Ukazovatel' zmizne, ked' varná zóna ochladne.

6.5 Používanie varných zón

Kuchynský riad položte do stredu zvolenej zóny. Indukčné varné zóny sa automaticky prispôsobujú velkosti dna riadu.

i

Na optimálnu distribúciu tepla použite kuchynský riad s priemerom dna podobným veľkosti varnej zóny (t. j. s maximálnym rozmerom priemeru kuchynského riadu uvedenou v časti „Technické údaje“ > „Špecifikácia varných zón“). Uistite sa, že kuchynský riad je vhodný pre indukčné varné panely. ďalšie informácie o typoch kuchynského riadu nájdete v časti Rady a tipy.

6.6 Automatické zohrievanie.

Funkciu použite na rýchlejšie dosiahnutie požadovaného varného stupňa. Ked' je funkcia zapnutá, varná zóna bude na začiatku pracovat' na najvyššej úrovni a potom bude pokračovat' v činnosti na želanom varnom stupni.

i

Aby sa táto funkcia zapla, varná zóna musí byt' studená.

Zapnutie funkcie pre varnú zónu: dotknite sa tlačidla P (sa rozsvieti). Okamžite sa dotknite požadovaného varného stupňa. Po 3 sekundách sa rozsvieti

Vypnutie funkcie: zmeňte varný stupeň.

6.7 PowerBoost

Táto funkcia zvyšuje výkon indukčných varných zón. Funkciu možno zapnút' pre indukčnú varnú zónu iba na obmedzený čas. Potom sa indukčná varná zóna opät' automaticky prepne na najvyšší varný stupeň.

i

Pozrite si kapitolu „Technické údaje“.

Zapnutie funkcie pre varnú zónu: dotknite sa P Rozsvieti sa .

Vypnutie funkcie: zmeňte varný stupeň.

6.8 Časovač

- Časovač odpočítavania

Pomocou tejto funkcie môžete nastavit', ako dlho má byt' zapnutá varná zóna pre jedno konkrétne varenie.

Najprv nastavte varný stupeň varnej zóny a potom nastavte funkciu.

Nastavenie varnej zóny: opakovanie sa dotýkajte 🚙️kým sa nezobrazí ukazovatel varnej zóny.

Zapnutie funkcie: dotknite sa + časovača a nastavte čas (00-99 minút). Ked' ukazovatel varnej zóny začne blikat', odpočítava sa nastavený čas.

Kontrola zostávajúceho času: dotknite sa ☺, aby ste nastavali varnú zónu. Ukazovatel varnej zóny začne blikat'. Na displeji sa zobrazí zostávajúci čas.

Zmena času: dotknite sa ☐aby ste nastavali varnú zónu. Dotknite sa symbolu + alebo symbolu —

Vypnutie funkcie: dotknite sa 📊aby ste nastavali varnú zónu a potom sa dotknite — Zostávajúci čas sa odrátava smerom nadol až po 00. Ukazovatel varnej zóny zhasne.

i

Túto funkciu môžete použit' na monitorovanie dížky prevádzky varnej zóny.

Nastavenie varnej zóny: opakovanie sa dotýkajte ☑kým sa nezobrazí ukazovatel varnej zóny.

Zapnutie funkcie: dotknite sa — časovača.

Rozsvieti sa UP Ked' ukazovatel varnej zóny začne blikat', čas sa zaznamenáva. Na displeji sa striedavo zobrazuje UP a zaznamenaný čas (v minútach).

Ak chcete vidiet' čas prevádzky varnej

zóny: dotknite sa ⚙, aby ste nastavali varnú zónu. Ukazovatel varnej zóny začne blikat'. Na displeji sa zobrazuje, ako dlho je zóna v činnosti.

Vypnutie funkcie: dotknite sa ⏻ a potom + alebo . Ukazovatel varnej zóny zhasne.

- Časomer

Túto funkciu môžete použit', keď je varný panel zapnutý a varné zóny nie sú v činnosti. Na displeji varného stupňa sa zobrazí

Zapnutie funkcie: dotknite sa a potom sa dotknite alebo časovača, aby ste nastavili čas. Ked' doba pečenia uplynie, zaznie zvukový signál a začne blikat' 00.

Táto funkcia nemá vplyv na činnost' varných zón.

6.9 Prestávka

Táto funkcia nastaví všetky zapnuté varné zóny na najnižší varný stupeň.

Ked' je funkcia v činnosti, sú zablokované všetky ostatné symboly na ovládacích paneloch.

Funkcia nezastaví funkcie časovača.

Zobrazí sa predchádzajúce nastavenie varného stupňa.

6.10 Blokovanie

Ovládací panel môžete zablokovat' počas prevádzky varných zón. Táto funkcia zabráni neúmyselnej zmene varného stupňa.

Najprv nastavte varný stupeň.

Zapnutie funkcie: Dotknite sa 📋. Na 4 sekundy sa rozsvieti Časovač zostane zapnutý.

Vypnutie funkcie: dotknite sa 🚠Zobrazí sa predchádzajúci varný stupeň.

i

Ked' vypnete varný panel, vypnete aj túto funkciu.

6.11 Detská poistka

Táto funkcia zabráni neúmyselnému zapnutiu varného panela.

Zapnutie funkcie: zapnite varný panel pomocou Ⓗ. Nenastavujte žiadny varný stupeň. Dotknite sa 📋 na 4 sekundy. Rozsvieti sa 📁 Vypnite varný panel pomocou Ⓗ

Vypnutie funkcie: zapnite varný panel pomocou ⚠ Nenastavujte žiadny varný stupeň. Dotknite sa 🔒 na 4 sekundy. Rozsvieti sa 📋 Vypnite varný panel pomocou ⚠

Ak chcete dočasne prerušit' funkciu iba na jedno varenie: varný panel zapnite pomocou ①. sa zapne. Dotknite sa na 4 sekundy. Do 10 sekúnd nastavte varný stupeň. Varný panel môžete používat'. Po vypnutí varného panela pomocou ②sa funkcia znovu zapne:

6.12 OffSound Control (Zapnutie a vypnutie zvukovej signalizácie)

Vypnite varný panel. Dotknite sa ①na 3 sekundy. Displej sa zapne a vypne. Dotknite

sa na 3 sekundy. Rozsvieti sa atebo 61. Dotknite sa časovača, aby ste si vybrali niektorú z nasledovných možností:

• -zvuková signalizácia je vypnutá
• 60 – zvuková signalizácia je zapnutá Ak chcete potvrdit' výber, počkajte na automatické vypnutie varného panela.

Ak je táto funkcia nastavená na zvukovú signalizáciu budete počut' iba v prípade, že:

• sa dotknete ①
- Časomer sa vypne
- Časovač odpočítavania sa vypne
- položíte niečo na ovládací panel.

6.13 Správa výkonu

Ak je aktívnych viac zón a spotreba energie presahuje možnosti zdroja napájania, táto funkcia rozdelí dostupnú energiu medzi všetky varné zóny (pripojené k tej istej fáze). Varný panel zabezpečuje ovládanie varných stupňov v záujme ochrany poistiek v domových rozvodoch.

- Varné zóny sú zoskupené podľa polohy a počtu fáz varného panela. Každá fáza má maximálnu elektrickú výkonovú kapacitu (3 700 W). Pokial varný panel dosiahne hranicu maximálneho dostupného výkonu v rámci jednej fázy, výkon jednotlivých varných zón sa automaticky zníži.

- Prednosť má vždy naposledy použitý varný stupeň príslušnej varnej zóny. Zvyšný výkon sa rozdelí medzi predtým aktivované varné zóny v opačnom poradí, než v akom ste ich použili.

- Ukazovatel varného stupňa pre zóny so zníženým výkonom striedavo zobrazuje pôvodne zvolený varný stupeň a znížený varný stupeň.

- Počkajte, kým ukazovatel prestane blikat', alebo znížte varný stupeň naposledy použitej varnej zóny. Varné zóny budú pokračovať v činnosti pri zníženom varnom stupni. V prípade potreby zmeňte varný stupeň príslušných varných zón manuálne.

Možné kombinácie rozdelenia výkonu medzi jednotlivé varné zóny nájdete na tomto obrázku.

Je to dodatková automatická funkcia spájajúca varný panel so špeciálnym odsávačom pár. Varný panel aj odsávač pár komunikujú infračerveným signálom. Rýchlost' ventilátora sa určuje automaticky podľa nastaveného režimu a teploty najhorúcejšieho riadu na varnom paneli. Ventilátor môžete ovládat' aj ručne z varného panela.

i

Pri väčšine odsávačov pár je systém dialkového ovládania najprv vypnutý. Zapnite ho pred tým, než ho použijete. Dalšie informácie nájdete v návode na používanie odsávača pár.

H3 Zap. Vyp. Rýchlost'		ventilátora 1
H4 Zap. Rýchlost'	ventilátora 1	Rýchlost' ventilátora 1
H5 Zap. Rýchlost'	ventilátora 1	Rýchlost' ventilátora 2
H6 Zap. Rýchlost'	ventilátora 2	Rýchlost' ventilátora 3

1) Varný panel zaregistruje proces vrenia a zapne rýchlost' ventilátora podľa automatického režimu.
2) Varný panel zaregistruje proces vyprážania a zapne rýchlost' ventilátora podľa automatického režimu.
3) Tento režim zapne ventilátor s osvetlením nezávisle od teploty.

Ked' dokončíte varenie a vypnete varný panel, ventilátor odsávača pár môže ešte stále určitý čas íst'. Potom ho systém automaticky vypne a zabráni jeho náhodnému zapnutiu najbližších 30 sekúnd.

Manuálne ovládanie rýchlosti ventilátora

Túto funkciu je možné ovládat' aj manuálne. Ak to chcete urobit', stlačte tlačidlo ked' je varný panel zapnutý. Týmto sa vypne automatické ovládanie funkcie a umožní vám to menit' rýchlost' ventilátora manuálne. Stlačením zvýšite rýchlost' ventilátora o jednu úroveň. Ked' dosiahnete najvyššiu úroveň a znovu stlačíte tlačidlo nastavia sa otáčky ventilátora na hodnotu 0, čím sa ventilátor odsávača pár vypne. Ventilátor znovu spustíte pri rýchlosti 1 stlačením tlačidla.

i

Ak chcete aktivovat' automatickú činnost' funkcie, vypnite varný panel a znovu ho zapnite.

Zapnutie svetla

Svetlo na varnom panely sa vypne 2 minúty po vypnutí varného panela.

7. TIPY A RADY

VAROVANIE!

Pozrite si kapitoly ohladne bezpečnosti.

7.1 Kuchynský riad

i

V prípade indukčných varných zón vytvára silné elektromagnetické pole teplo v kuchynskom riade veľmi rýchlo.

Indukčné varné zóny používajte s vhodným riadom.

• Ak chcete zabránit' prehriatiu a zvýšit' výkon zón, varné nádoby musia byt' čo najviac hrubé a ploché.
• Skôr ako položíte varné nádoby na povrch varného panela, uistite sa, že ich dná sú čisté a suché.
• Vždy dávajte pozor, aby ste neposúvali ani nešúchali kuchynský riad po okrajoch a rohoch skla, pretože sklenený povrch by mohol prasknút' alebo sa poškodit'.

• správne: liatina, ocel, smaltovaná ocel, antikoro, viacvrstvové dno (so správnym označením od výrobcu).
• nesprávne: hliník, med', mosadz, sklo, keramika, porcelán.

Kuchynský riad je vhodný pre indukčný varný panel, ak:

• po nastavení varnej zóny na najvyšší stupeň ohrevu zovrie voda velmi rýchlo.
• sa na dne kuchynského riadu prichytí magnet.

• Indukčné varné zóny sa automaticky prispôsobujú veľkosti dna riadu. Vhodné rozmery kuchynského riadu nájdete v časti „Technické údaje“ > „Špecifikácia varných zón“. Kuchynský riad položte do stredu zvolenej varnej zóny.
• Účinnosť varnej zóny súvisí s priemerom kuchynského riadu. Na optimálnu distribúciu tepla použite kuchynský riad s priemerom dna podobným veľkosti varnej zóny (t. j. s maximálnym rozmerom priemeru kuchynského riadu uvedenou v časti „Technické údaje“ > „Špecifikácia varných zón“).

– Kuchynský riad s priemerom menším ako daná varná zóna absorbuje iba čast' ohrevného výkonu, ktorý varná zóna vytvára, v dôsledku čoho dochádza k pomalšiemu ohrevu.

– Z bezpečnostných dôvodov a na dosiahnutie optimálnych výsledkov varenia nepoužívajte kuchynský riad väčší, než je uvedené v časti „Špecifikácia varných zón“. Počas varenia nenechávajte kuchynský riad v blízkosti ovládacieho panela. Môže to

mat' vplyv na fungovanie ovládacieho panela alebo to môže náhodne aktivovat' funkcie varného panela.

i

Pozrite si čast' „Technické údaje“.

7.2 Zvuky počas prevádzky

i

Zvuky sú normálne a neznamenajú žiadnu poruchu varného panela. Zvuky z kuchynského riadu sa môžu líšit' v závislosti od jeho materiálu a úrovne výkonu.

Zvuky súvisiace s varením:

• praskanie: kuchynský riad je vyrobený z rôznych materiálov (sendvičová štruktúra),
• pískanie: používate varnú zónu s vysokým výkonom a kuchynský riad je vyrobený z rôznych materiálov (sendvičová štruktúra).
• bzučanie: používate vysokú úroveň výkonu.

Zvuky súvisiace s varnou doskou:

V záujme úspory energie sa ohrev varnej zóny vypne pred zaznením časovača odpočítavania. Rozdiel v čase prevádzky závisí od úrovne varného stupňa a trvania procesu varenia.

7.4 Zjednodušený sprievodca varením

Vzájomný vzt'ah medzi nastaveným varným stupňom a spotrebou energie varnej zóny nie je lineárny. Zvýšenie nastavenia varného stupňa nie je priamoúmerné zvýšeniu spotreby energie. To znamená, že varná zóna nastavená na stredne intenzívny varný stupeň využíva menej ako polovicu svojho výkonu.

i

Údaje v tabuľke sú len referenčné.

Varný stupeň Použite na: Čas		Rady(min)
	Hotové jedlo uchovávajte teplé. podľa po-treby	Na kuchynský riad položte pokrievku.
1 - 3 Holandská omáčka; roztápanie: maslo, čokoláda, želatína.		5 - 25 Z času na čas premiešajte.
2 - 3 Tuhnutie: nadýchané omelety, pečené vajcia.		10 - 40 Varte s pokrievkou.
3 - 5 Dusenie ryže a jedál s mliečnym základom, prihrievanie hotových jedál.		25 - 50 Pridajte aspoň dvakrát toľko tekutiny ako ryže, mliečne jedlá v polovici varenia premiešajte.
5 - 7 Dusenie zeleniny, rýb, mäsa. 20 - 45 Pridajte niekolko polievkových lyžícvody. Počas prípravy kontrolujte množstvo vody.
7 - 9 Dusenie zemiakov a inej zeleniny. 20 - 60 Zakryte dno hrnca 1 – 2 cm vody. Po-čas prípravy kontrolujte hladinu vody. Pokrievku nechajte položenú na hrnci.
7 - 9 Príprava väčších množstiev jedla, omáčok a polievok.		60 - 150 Až 3 l tekutiny a prísady.
9 - 12 Jemné smaženie: rezne, telacie cordon bleu, kotlety, rizzoly, klobásy, pečeň, zásmažka, vajcia, palacinky, šišky.		podľa po-treby V prípade potreby obrát'te.
12 - 13 Silné smaženie, opečené zemiakové pyré, karé, steaky.		5 - 15 V prípade potreby obrát'te.
14 Varenie vody, varenie cestovín, príprava mäsa (guláš, ragú), hranolčeky.
P	Varenie velkého množstva vody. Funkcia PowerBoost je aktivovaná.

7.5 Rady a tipy týkajúce sa funkcie Hob²Hood

Pri používaní varného panela s funkciou:

• Panel odsávača pár chráňte pred priamym slnečným svetlom.
• Halogénové svetlo nesústred'ujte na panel odsávača pár.
• Ovládací panel varného panela nezakrývajte.
• Nerušte signál medzi varným panelom a odsávačom pár (napr. rukou, rukovät'ou kuchynského riadu alebo vysokým hrncom). Pozrite si obrázok.

Odsávač pár zobrazený nižšie slúži len na ilustráciu.

Celý sortiment odsávačov pár, ktoré fungujú s touto funkciou, nájdete na našej

spotrebitelskej webovej stránke. Odsávače pár od spoločnosti AEG, ktoré pracujú s touto funkciou, musia mat' symbol

8. STAROSTLIVOSŤ A ČISTENIE

VAROVANIE!

Pozrite si kapitoly ohladne bezpečnosti.

8.1 Všeobecné informácie

• Varný panel po každom použití očistite.
- Dbajte na to, aby bola dolná čast' kuchynského riadu vždy čistá.
- Škrabance a tmavé škvrny na povrchu neovplyvňujú to, ako varný panel funguje.
- Používajte špeciálny čistiaci prostriedok vhodný na povrch varného panela.
- Vždy používajte škrabku odporúčanú na varné panely so skleneným povrchom. Škrabku používajte len ako d'alší nástroj na čistenie skla po štandardnom postupe čistenia.

VAROVANIE!

Na čistenie skleneného povrchu nepoužívajte nože ani žiadne iné ostré kovové nástroje.

8.2 Čistenie varného panela

• Okamžite odstráňte: roztavený plast, plastovú fóliu, soľ, cukor a potraviny s cukrom, inak môžu nečistoty poškodit' varný panel. Dávajte pozor, aby ste sa nepopálili. Špeciálnu škrabku priložte na sklenený povrch tak, aby bola naklonená v ostrom uhle, a čepel posúvajte po povrchu.
• Po dostatočnom vychladnutí varného panela odstráňte: škvrny od vodného kameňa a vody, tukové škvrny, lesklé kovové sfarbenie. Varný panel vyčistite vlhkou handričkou a neabrazivnym čistiacim prostriedkom. Po vyčistení varný panel utrite dosucha mäkkou handričkou.
• Odstráňte lesklé kovové sfarbenie: použite roztok vody s octom a vyčistite sklenený povrch handričkou.

9. ODSTRAŇOVANIE PROBLÉMOV

VAROVANIE!

Pozrite si kapitoly ohladne bezpečnosti.

9.1 Čo robit', ak...

Problém Možná príčina Náprava

Varný panel sa nedá zapnút' ani používat'.	Varný panel nie je pripojený ku zdroju elektrického napájania alebo je pripojený nesprávne.	Skontrolujte, či je varný panel správne pripojený k zdroju elektrického napájania.
Problém Možná príčina Náprava
Je vypálená poistka. Uistite sa, že poruchu spôsobila poist-		ka. Ak sa poistka vypáli opakovane, obrát'te sa na kvalifikovaného elektri-kára.
Nastavenie ohrevu ste nenastavili na 10 sekúnd.		Varný panel znovu zapnite a do 10 sekúnd nastavte stupeň ohrevu.
Súčasne ste sa dotkli 2 alebo viac-erých senzorových polí.		Dotýkajte sa iba jedného senzorového poľa.
Prestávka je zapnuté. Pozrite si časť „Prestávka“.
Na ovládacom paneli sú voda alebo tukové škvrny.		Vyčistite ovládací panel.
Znie neprerušované pípanie. Elektrické pripojenie je nesprávne. Odpojte varný panel od elektrickej sie-te. Požiadajte kvalifikovaného elektri-kára, aby skontroloval inštaláciu.
Zaznie zvukový signál a varný panel sa vypne.Zaznie zvukový signál, keď je varný panel vypnutý.	Umiestnili ste niečo na jedno alebo viaceré senzorové polia.	Odstráňte daný predmet zo senzoro-vých polí.
Varný panel sa vypne. Umiestnili ste niečo na senzorové pole [IMAGE]		Odstráňte daný predmet zo senzoro-vého poľa.
Ukazovatel’zvyškového tepla sa nerozsvieti.	Zóna nie je horúca, pretože bola za-pnutá iba krátky čas, alebo je poško-dený senzor.	Ak bola zóna zapnutá dostatočne dlho, aby sa zohriala, obrát'te sa na autorizované servisné stredisko.
Hob2Hood nefunguje. Zakryli ste ovládací panel. Odstráňte daný predmet z ovládacieho panela.
Používate veľmi vysoký hrniec, ktorý blokuje signál.		Použite menší hrniec, zmeňte varnú zónu alebo nastavte odsávač pár ma-nuálne.
Automatické zohrievanie. nie je zapnuté.	Je nastavený najvyšší ohrev. Najvyšší ohrev má rovnaký výkon ako funkcia.
Zóna je horúca. Nechajte zónu dostatočne vychladnút’.
Stupeň ohrevu sa prepína medzi dvomi úrovňami.	Správa výkonu je zapnuté. Pozrite si časť „Každodenné používa-nie“.
Ovládací panel sa na dotyk zo-hreje.	Kuchynský riad je príliš veľký alebo ste ho položili príliš blízko k ovláda-ciemu panelu.	Ak je to možné, preložte veľký riad na zadné zóny.
Pri dotyku senzorových polí ne-zaznejú žiadne zvuky.	Zvuky sú vypnuté. Zapnite zvuky. Pozrite si časť „Každo-denné používanie“.
[IMAGE]sa rozsvieti.	Je zapnuté Detská poistka alebo Blokovanie.	Pozrite si časť „Každodenné používa-nie“.
[IMAGE]sa rozsvieti.	Na zóne nie je žiaden kuchynský riad.	Položte na zónu kuchynský riad.

Problém Možná príčina Náprava
Kuchynský riad je nevhodný. Použite kuchynský riad vhodný pre in-dukčné varné panely. Pozrite si kapitolu „Tipy a rady“.
Dno riadu má pre danú zónu príliš malý priemer.	Použite riad so správnymi rozmermi. Pozrite si časť „Technické údaje“.
Zohrievanie trvá dlho. Kuchynský riad je príliš malý a ab-sorbuje iba časť ohrevného výkonu,ktorý vytvára varná zóna.	Na optimálnu distribúciu tepla použite kuchynský riad s priemerom dna pod-obným veľkosti varnej zóny (t. j. s ma-ximálnym rozmerom priemeru kuchyn-ského riadu uvedenou v časti „Tech-nické údaje“ > „Špecifikácia varných zón“).
a číslo sa rozsvietia.	Nastala chyba vo varnom paneli. Vypnite varný panel a po 30 sekun-dách ho znova zapnite. Ked’ sa opät’rozsvieti symbol E odpojte varný pa-nel od elektrickej siete. Po 30 sekun-dách opät’ pripojte varný panel. Ak problém pretrváva, obrát’te sa na auto-rizované servisné stredisko.

9.2 Ak nenájdete riešenie...

Uistite sa, že ste varný panel používali správne. V opačnom prípade nebude servisný zásah servisného technika alebo predajcu bezplatný, a to ani počas záručnej doby. Informácie o záručnej dobe a autorizovaných servisných strediskách sú uvedené v záručnej brožúre.

10. TECHNICKÉ ÚDAJE

10.1 Typový štítok

Model TO64IA0FXB: Č. výrobku (PNC) 949 493 010 00

Typ 61 B4A 00 AA 220 - 240 V/400 V 2N, 50 – 60 Hz

Indukcia 7.2 kW Vyrobené v: Rumunsko

Sér. č. 7.2 kW

AEG

10.2 Špecifikácia varných zón

Pravý predný 1400 2500 4 125 - 145

Pravý zadný 1800 2800 10 145 - 180

Výkon varných zón sa v malom rozsahu môže líšit' od údajov uvedených v tabulke. Mení sa na základe materiálu a rozmerov kuchynského riadu.

Za účelom optimálneho prenosu tepla a výsledkov varenia používajte kuchynský riad

s priemerom dna podobným veľkosti varnej zóny (t. j. rozmer maximálneho priemeru dna kuchynského riadu ako uvedené v tabuľke). Nepoužívajte väčší kuchynský riad ako je priemer varnej zóny.

11. ENERGETICKÁ ÚČINNOSŤ

11.1 informácie o výrobku v súlade s nariadením EÚ o ekodizajne

Identifikácia modelu TO64IA0FXB
Typ varného panelu Vstavaný varný panel
Počet varných zón 4
Technológia ohrevu Indukcia
Priemer kruhových varných zón (∅) Ľavý predný	Žavý zadný	21.0 cm
	Pravý predný	18.0 cm
	Pravý zadný	14.5 cm
		18.0 cm
Spotreba energie na varnú zónu (EC electric coo-king)	Žavý predný	178.4 Wh/kg
	Žavý zadný	174.4 Wh/kg
	Pravý predný	183.2 Wh/kg
	Pravý zadný	184.9 Wh/kg
Spotreba energie na varný panel (EC electric hob) 180.2 Wh/kg

Energetické parametre pre varnú oblast' sú označené na príslušných varných zónach.

11.2 úspora energie

Pri každodennom varení môžete ušetrit' energiu, ak budete postupovat' podla nižšie uvedených rád.

11.3 Informácie o výrobku týkajúce sa spotreby energie a maximálneho času na dosiahnutie príslušného režimu nízkeho výkonu

Spotreba energie v režime Vypnuté 0.3 W

Maximálny čas potrebný na automatické dosiahnutie príslušného režimu nízkeho výkonu

2 min

12. OCHRANA ŽIVOTNÉHO PROSTREDIA

spolu s odpadom z domácnosti. Výrobok odovzdajte v miestnom recyklačnom zariadení alebo sa obrát'te na obecný alebo mestský úrad.
