Typ produktu	Plynová varná doska
Značka	Haier
Model	HAVG7WL4BPB
Kategória	Sporák (varná doska)
Typ plynu	Zemný plyn (G20) alebo propán-bután (G30)
Počet horákov	4 (pomocný, polorýchly, rýchly, atď.)
Maximálny výkon na horák	Až 5 kW (podľa modelu)
Zapaľovanie	Integrované elektronické
Rozmery (š x h x v)	Približne 60 x 51 x 5 cm (líši sa podľa modelu)
Hmotnosť	Približne 10 kg
Napájacie napätie	220-240 V / 50-60 Hz
Elektrická spotreba	Nízka (zapaľovanie a elektronika)
Bezpečnostná trieda	Trieda III (tepelná bezpečnosť)
Materiál povrchu	Sklenená keramika alebo nehrdzavejúca oceľ
Kompatibilné nádoby	Ploché dno, priemer 10-26 cm
Bezpečnostné funkcie	Automatické vypnutie pri zhasnutí plameňa (ak je vybavený)
Údržba a čistenie	Čistenie mydlovou vodou, vyhýbajte sa abrazívam
Náhradné diely k dispozícii	Vstrekovače, ventily, rošty, gombíky
Opraviteľnosť	Opraviteľné kvalifikovaným odborníkom
Ochrana životného prostredia	V súlade s WEEE, recyklácia
Záruka	2 roky (štandardná)

Často kladené otázky - HAVG7WL4BPB HAIER

Ako zapáliť horák?

Stlačte a otočte gombíkom proti smeru hodinových ručičiek až na symbol maximálneho plameňa (poloha 9). Po zapálení podržte stlačené 5 sekúnd. Ak sa horák nezapáli, počkajte 1 minútu pred ďalším pokusom.

Čo robiť, ak je cítiť plyn?

Okamžite vypnite prívod plynu do spotrebiča a vyvetrajte miestnosť. Nehľadajte únik otvoreným plameňom. Zavolajte kvalifikovaného technika.

Aké typy nádob sú odporúčané?

Používajte hrnce s plochým dnom a priemerom prispôsobeným horáku (10-26 cm). Vyhýbajte sa konkávnym alebo konvexným nádobám.

Ako čistiť varnú dosku?

Nechajte spotrebič vychladnúť, odpojte ho. Čistite teplou mydlovou vodou a jemnou handričkou. Nikdy nepoužívajte parné čističe, abrazívne ani korozívne prostriedky.

Možno dosku použiť ako pracovnú plochu?

Nie, doska by sa nemala používať ako pracovná plocha alebo doska na krájanie. Vyhýbajte sa umiestňovaniu ťažkých alebo kovových predmetov na povrch.

Ako nastaviť minimálny plameň?

Otočte gombík na minimálnu polohu, vyberte ho a pomocou skrutkovača nastavte regulačnú skrutku. Plameň by mal mať 3-4 mm. Pre propán-bután skrutku dotiahnite na doraz.

Čo robiť, ak je gombík ťažké otočiť?

To môže znamenať, že ventily plynu potrebujú mazanie. Kontaktujte kvalifikovaného technika na vykonanie tohto úkonu.

Ako prispôsobiť dosku na iný typ plynu?

Vymeňte vstrekovače za vstrekovače prispôsobené novému plynu (pozri tabuľku). Potom nastavte minimálny plameň podľa návodu.

Je doska vhodná na inštaláciu nad rúrou?

Áno, za predpokladu, že rúra je vetraná a dodržujú sa minimálne bezpečnostné vzdialenosti (700 mm medzi doskou a skrinkou nad ňou).

Kde nájsť náhradné diely?

Kontaktujte zákaznícky servis Haier alebo autorizovaného predajcu. Diely ako vstrekovače, rošty a ventily sú k dispozícii.

NÁVOD NA OBSLUHU HAVG7WL4BPB HAIER

Jednotka varnej dosky sa pripevňuje pomocou

Odporúčame vám, aby ste si návod na použitie a inštaláciu ponechali pre možné použitie v budúcnosti, a pred inštaláciou varnej dosky si poznačte jej sériové číslo pre prípad, že budete potrebovať pomoc zákazníckeho servisu.

• VAROVANIE: spotrebič a jeho prístupné časti sú počas prevádzky horúce. Dávajte pozor, aby ste sa nedotkli vyhrievacích prvkov.
• Deti do 8 rokov sa vôbec pri spotrebiči nesmú zdržiavať, ak nie sú pod neustálym dohľadom.
• Deti sa nesmú hrať so spotrebičom.
• Spotrebič môžu používať osoby vo veku 8 a viac rokov a ľudia s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami, bez skúseností a znalostí o výrobku, iba ak sú pod dozorom alebo ak sú poučení o obsluhe spotrebiča, bezpečným spôsobom s vedomím možných rizík.
• Čistenie a údržbu nesmú vykonávať deti, ktoré nie sú pod dozorom.
• VAROVANIE: spotrebič a prístupné časti sú počas prevádzky horúce. Dávajte pozor, aby ste sa nedotkli horúcich častí.
• UPOZORNENIE: prístupné časti sa môžu počas používania zohriať. Malé deti by mali byť mimo dosahu.
• VAROVANIE: aby sa predišlo akémukoľvek nebezpečenstvu spôsobenému náhodným resetovaním zariadenia s tepelným prerušovaním, spotrebič nesmie byť napájaný externým spínacím zariadením, napríklad časovačom, alebo byť pripojený k obvodu, ktorý sa pravidelne zapína a vypína.
• Deti do 8 rokov musia byť v bezpečnej vzdialenosti od spotrebiča, ak nie sú pod neustálym dozorom.
• Na čistenie nepoužívajte parný alebo vysokotlakový čistič.
• Zariadenie odpojte od sieťového napájania predtým, ako na ňom budete vykonávať akúkoľvek prácu alebo údržbu.
• Zapojte napájací kábel, ktorý znesie napätie, prúd a zaťaženie uvedené na štítku a na ktorom je vhodný uzemňovací kontakt. Zásuvka musí byť vhodná pre zaťaženie uvedené na štítku a musí mať pripojený funkčný uzemňovací kontakt. Uzemňovací vodič má žltozelenú farbu. Túto operáciu by mal vykonať vhodne kvalifikovaný odborník. V

prípade nekompatibility medzi zásuvkou a zástrčkou spotrebiča požiadajte kvalifikovaného elektrikára o náhradu zásuvky inou zásuvkou vhodného typu. Zástrčka aj zásuvka musia zodpovedať požiadavkám noriem platných v krajine inštalácie. Pripojenie k zdroju napájania môže byť tiež vykonané umiestnením omnipolárneho ističa s oddelenými kontaktmi, v súlade s požiadavkami pre prepätie kategórie III, medzi spotrebič a zdroj napájania, ktorý dokáže znášať maximálne pripojené zaťaženie a je v súlade s platnými predpismi.

Žlto-zelený vodič nesmie byť prerušený stýkačom. Zásuvka alebo omnipolárny istič musia ostať po zapojení spotrebiča prístupné.

• Spotrebič sa bude musieť dať odpojiť vytiahnutím kábla z prístupnej zásuvky alebo zabudovaným spínačom, pokiaľ je spotrebič zapojený do elektrickej siete natrvalo podľa platných noriem.
• VAROVANIE: používajte iba ochranné kryty varnej dosky navrhnuté výrobcom spotrebiča určeného na varenie alebo určené výrobcom spotrebiča v návode na použitie ako vhodné pomôcky alebo ochranné kryty varnej dosky zabudované do spotrebiča. Použitie nevhodných ochranných krytov môže spôsobiť nehody.
• VAROVANIE: pri príprave pokrmov s tukmi alebo olejmi nenechávajte varnú dosku bez dozoru, pretože je to nebezpečné a hrozí nebezpečenstvo vzniku požiaru. NIKDY sa nesnažte uhasiť oheň vodou, ale spotrebič vypnite a potom plameň zakryte napríklad vekom alebo požiarnou dekou.
• VAROVANIE: nebezpečenstvo vzniku požiaru: na varných povrchoch neuchovávajte žiadne predmety.
• UPOZORNENIE: na nádoby na varnej doske počas varenia dohliadajte. Pri príprave jedla s krátkou dobou varenia na jedlo nepretržite dohliadajte.
• Nepozerajte sa do halogénového zdroja svetla prvkov varnej dosky.
• Neklaďte na dosku kovové predmety, ako sú nože, vidličky, lyžice a pokrievky. Mohli by sa zohriať.
• Na vyhrievacie zóny sa nesmie klásť alobal a plastové nádoby.
• Po každom použití je potrebné varnú dosku očistiť, aby sa zabránilo hromadeniu nečistôt a mastnoty. Ak ich tam necháte, pri ďalšom použití varnej dosky sa znova pečú a pália, čo spôsobuje vznik dymu a nepríjemného zápachu, nehovoriac o riziku šírenia požiaru.
• Vyhrievacích zón sa nedotýkajte, keď sú zapnuté ani určitý čas po ich použití. • Vždy používajte vhodný riad.
• Hrniec položte vždy do stredu používanej varnej zóny.

• Na ovládací panel nič neukladajte - Varnú dosku nepoužívajte ako pracovnú plochu. - Povrch varnej dosky nepoužívajte ako krájaciu dosku. - Nad varnou doskou neuchovávajte ťažké predmety. Ak spadnú na varnú dosku, môžu ju poškodiť. - Varnú dosku nepoužívajte na uchovávanie žiadnych predmetov. - Riad po varnej doske neposúvajte. - Na čistenie skiel nepoužívajte drsné alebo abrazívne materiály alebo ostré kovové škrabky, pretože môžu poškriabať povrch a spôsobiť rozbitie skla. - Ak došlo k poškodeniu napájacieho kábla, musí ho vymeniť výrobca, jeho servisný zástupca alebo obdobne spôsobilá osoba, aby nedošlo k nebezpečenstvám.

Uzemňovací vodič (žlto-zelený) musí byť na strane s blokom koncoviek dlhší ako 10 mm. Čas vnútorných vodičov by mala zodpovedať výkonu absorbovanému varnou doskou (uvedené na štítku). Napájací kábel musí byť typu H05GG-F.

• Na prevádzku spotrebiča pri menovitých frekvenciách sa nevyžaduje žiadna dodatočná prevádzka/nastavenie.
• Tento spotrebič nie je určený na ovládanie pomocou externého časovača alebo samostatného systému diaľkového ovládania.

73 Bezpečnostné pokyny 77 Pokyny pre inštalatéra 78 Pripojenia 80 Použitie varnej dosky – pokyny pre používateľa 81 Údržba a čistenie 81 Starostlivosť po zakúpení 82 Ochrana životného prostredia 83 Technické informácie

Ďakujeme vám za zakúpenie plynovej varnej dosky Haier. Pred používaním varnej dosky si dôkladne prečítajte tento návod na obsluhu a na budúce použitie ho uchovávajte na bezpečnom mieste.

Inštalácia domáceho spotrebiča môže byť veľmi zložitá a ak sa nevykoná správne, môže vážne ohroziť bezpečnosť spotrebiteľa. Preto by túto úlohu mala vykonať odborne spôsobilá osoba, ktorá ju vykoná v súlade s platnými technickými predpismi. Ak napriek tomuto odporúčaniu vykoná inštaláciu nekvalifikovaná osoba, výrobca odmieta akúkoľvek zodpovednosť za technické poruchy, bez ohľadu na to, či spôsobí škodu na majetku alebo zranenie osôb.

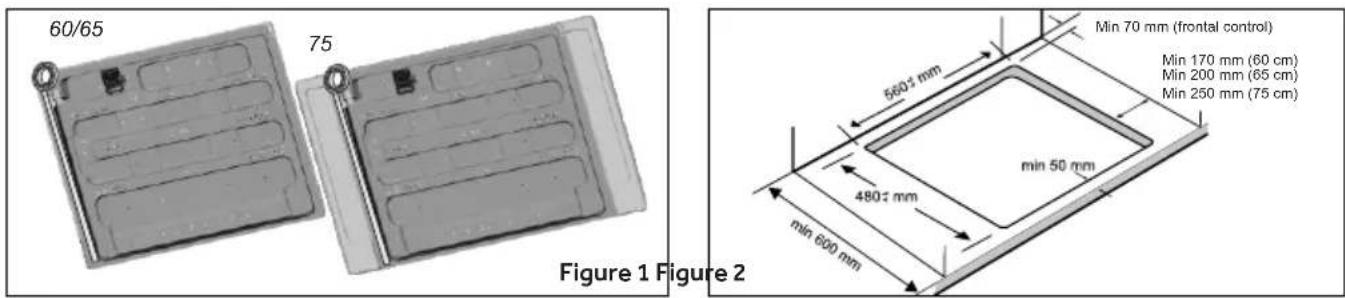

VSTAVANIE

Varná doska sa dá nainštalovať do každej pracovnej dosky, ktorá odoláva teplu do teploty 100 °C a má hrúbku 25–45 mm. Rozmery výrezu, ktorý treba vyrezať do pracovnej dosky, sú na obrázku 2*. Pokiaľ je medzi zabudovanou varnou doskou a skrinkou pod ňou prístupný priestor, vložte pod varnú dosku platňu z izolačného materiálu (z dreva alebo z podobného materiálu) (obrázok 3*). Ak je varná doska upevnená na niektorej strane vedľa kuchynskej skrinky, vzdialenosť medzi výrezom a skrinkou musí byť aspoň 170 mm pre 60 cm varné dosky a 250 mm pre 75 cm varné dosky (pozri obrázok 2*); zatiaľ čo vzdialenosť medzi varnou doskou a zadnou stenou musí byť aspoň 70 mm pre varné dosky s čelným ovládaním a 50 mm pre varné dosky s bočným ovládaním. Vzdialenosť medzi varnou doskou a inou jednotkou alebo spotrebičom nad ňou (napr. odsávač pár) nesmie byť menšia ako 700 mm (obrázok 4*). Kovové objekty nachádzajúce sa v zásuvke môžu v dôsledku opätovnej cirkulácie vzduchu dosahovať vysoké teploty. Preto sa odporúča použiť drevenú vložku. Dôležité – ilustrácia na obrázku 1* zobrazuje spôsob aplikácie tesniaceho prípravku. Varná doska je upevnená dodanými upevňovacími svorkami, ktoré sa montujú do otvorov na základni jednotky. Pri upevňovaní 75 cm varnej dosky nad rúru musí byť rúra chladená ventilátorom. Pri upevňovaní 60 cm varnej dosky nad rúru musí byť rúra chladená ventilátorom.

VHODNÉ UMIESTNENIE

Tento spotrebič sa musí nainštalovať v súlade s platnými predpismi a smie sa používať iba na dobre vetranom mieste. Pred inštaláciou alebo používaním tohto spotrebiča si pozorne prečítajte tieto pokyny.

Plynom napájaný varný spotrebič produkuje v mieste inštalácie teplo a vlhkosť. Preto by ste mali zaistiť správne vetranie tak, že necháte otvorené všetky prirodzené vetracie otvory alebo inštaláciou odsávača pár. Intenzívne a predĺžené používanie spotrebiča si môže vyžadovať mimoriadne vetranie, ako napríklad otvorenie okien alebo zvýšenie rýchlosti elektrického ventilátora, pokiaľ máte ventilátor alebo odsávač k dispozícii. Ak sa odsávač pár nedá nainštalovať, treba upevniť na vonkajšiu stenu alebo okno elektrický ventilátor, ktorý zaistí vhodné vetranie.

Elektrický ventilátor musí byť schopný zaistiť výmenu vzduchu v kuchyni každú hodinu 3–5-krát. Pracovník vykonávajúci inštaláciu musí dodržiavať príslušné vnútroštátne normy.

ELEKTRICKÉ ZAPOJENIE (LEN PRE SPOJENÉ KRÁĽOVSTVO)

Varovanie – spotrebič musí byť uzemnený

Toto zariadenie je určené len na používanie v domácnosti. Zapojenie do elektrickej siete musí urobiť kvalifikovaný elektrikár, ktorý zaistí, že budú dodržané všetky platné predpisy. Spotrebič sa smie pripojiť iba vo vhodnom prístupovom mieste, 3-kolíková 13 amp zástrčka/zásuvka nie je vhodná. Musí sa použiť dvojpólový spínač a obvod musí mať vhodnú ochranu poistkou. Ďalšie detaily o požiadavkách na elektrické napájanie jednotlivých výrobkov nájdete v návode na použitie a na výrobnom štítku spotrebiča. V prípade zabudovania výrobku by ste mohli potrebovať dlhší kábel ako je dodaný, pričom musíte použiť vhodný typ odolný teplu. Elektrické káble spotrebiča treba zapojiť k elektrickej sieti nasledujúcim spôsobom:

Poznámka: Neodporúčame používať zariadenie na rozptyl zvodových prúdov so spotrebičmi na varenie nainštalovanými v miestach zvodov, pretože by sa mohli vyskytnúť „problémy s prerušením obvodov“.

Znovu vám pripomíname, že spotrebič musí byť správne uzemnený, výrobca odmieta každú zodpovednosť v prípade nesprávneho elektrického zapojenia spotrebiča.

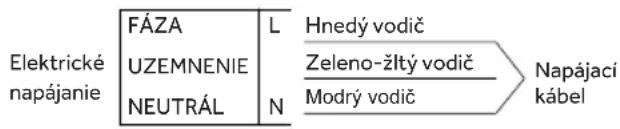

ELEKTRICKÉ ZAPOJENIE

Skontrolujte údaje na výrobnom štítku, ktorý sa nachádza na vonkajšej strane jednotky, aby sa zaistilo, že napájacie a vstupné napätie je pre spotrebič vhodné.

Pred zapojením skontrolujte systém uzemnenia. Podľa platných predpisov musí byť spotrebič uzemnený. Ak tento predpis nie je splnený, výrobca nebude zodpovedať za žiadny osobný úraz ani škodu na majetku. Ak zástrčka ešte nie je nainštalovaná, nainštalujte zástrčku vhodnú pre zaťaženie uvedené na výrobnom štítku. Vodič uzemnenia má žltozelenú farbu. Zástrčka musí byť vždy prístupná. Keď je varná doska pripojená priamo k elektrickej sieti, musíte nainštalovať stýkač, ktorý preruší elektrický obvod. Ak je elektrický napájací kábel poškodený, musí ho vymeniť kvalifikovaný technik, aby sa predišlo potenciálnemu riziku. Vodič uzemnenia (zeleno-žltej farby) musí byť aspoň o 10 mm dlhší ako vodiče pod napätím a neutrálny vodič. Prierez použitého vodiča musí byť vhodný vzhľadom na príkon varnej dosky. Skontrolujte výrobný štítok, kde nájdete detaily o elektrickom napájaní a uistite sa, že elektrický napájací kábel musí byť typu 3 x 0,75 mm² H05GG-F.

Ak spotrebič nie je vybavený elektrickým napájacím káblom a zástrčkou alebo iným zariadením na odpojenie od elektrickej napájacej siete s oddelením kontaktov na všetkých póloch, ktoré poskytujú úplné odpojenie v podmienkach prepätia kategórie III, pokyny musia uvádzať, že v elektrickom okruhu musia byť nainštalované zariadenia na odpojenie v súlade s elektrickými normami o zapájaní spotrebičov.

PLYNOVÁ PRÍPOJKA

Tieto pokyny sú pre kvalifikovaného pracovníka, pričom sa musia dodržať príslušné platné vnútroštátne normy. (Len pre Spojené kráľovstvo: podľa platných predpisov musí plynovú prípojku a uvedenie spotrebiča do prevádzky vykonať plynárenský technik podľa platných noriem).

Všetky práce sa musia urobiť, kým je odpojené elektrické napájanie. Na štítku s technickými údajmi na varnej doske je uvedený typ plynu, pre ktorý je varná doska určená. Zapojenie k

rozvodu plynu alebo k plynovej tlakovej nádobe sa smie urobiť až po skontrolovaní, či je varná doska nastavená pre typ plynu, ktorý sa bude privádzať. Ak nie je varná doska správne nastavená, pozrite si pokyny v nasledujúcich odsekoch s návodom na zmenu nastavenia plynu. V prípade skvapalneného plynu (tlaková fľaša) použite regulátory tlaku spĺňajúce požiadavky vnútroštátnych noriem.

Používajte iba rúrky, podložky a tesniace podložky, ktoré spĺňajú požiadavky príslušných platných vnútroštátnych noriem.

Pre niektoré modely sa dodáva kónická spojka určená na inštaláciu v krajinách, kde je tento typ spojky povinný; na obrázku 8 je označené, ako rozoznať rôzne druhy spojok (CY =

cylindrická, CO = kónická). V každom prípade treba cylindrickú časť spojky pripojiť k varnej doske.

Pri zapojení varnej dosky k prívodu plynu použitím ohybných hadičiek sa uistite, že maximálna dĺžka hadičky nepresiahne 2 metre. Ohybnú hadičku treba upevniť tak, aby sa nedostala do kontaktu s pohyblivými dielmi kuchynskej linky (napr. so zásuvkou) a neprechádzala cez žiadny priestor, kde sa môže stlačiť/zalomit alebo ináč poškodiť.

Aby ste predišli každému potenciálnemu poškodeniu varnej dosky, nainštalujte varnú dosku dodržaním nasledujúceho postupu (obrázok 6*):

1. Podľa ilustrácie zostavte diely v nasledujúcom postupe:

1. Utiahnite spoje skrutkovačom, pričom nezabudnite ohnúť hadičky do správnej polohy.
2. Pripevnite tvarovku rozvodu plynu pevnou medenou rúrkou alebo ohybnou rúrkou z nehrdzavejúcej ocele.

DÔLEŽITÉ: vykonajte konečnú kontrolu, či na

hadičkách nedochádza k únikom, použite mydlovú vodu.

NIKDY NEPOUŽÍVAJTE PLAMEŇ. Okrem toho sa uistite, že ohybná hadička nepríde do kontaktu s pohyblivými dielmi skrinky (napr. zásuvkou) a že nie je v polohe, v ktorej by sa mohla poškodiť.

Varovanie: Pokiaľ by ste v blízkosti varnej dosky zacítili pach plynu, vypnite spotrebič, prívod plynu a zavolajte servisného technika. Úniky nekontrolujte otvoreným plameňom.

PRISPÔSOBENIE VARNEJ DOSKY RÔZNYM DRUHOM PLYNU

Pri prispôsobení varnej dosky odlišným druhom plynu dodržte nasledujúce pokyny:

• Odstráňte mriežky a horáky.
• Vsuňte šesthranný skrutkovač (7 mm) do držiaka horáka (obrázok 7*).
• Odskrutkujte vstrekovač a vymeňte ho za iný, vhodný pre používaný plyn (pozrite si tabuľku typov plynu).

REGULÁCIA MINIMÁLNEHO PLAMEŇA

Po zapálení horákov otočte ovládač na minimálne nastavenie, a potom vyberte gombík (dá sa jednoducho vybrať miernym zatlačením). Použitím malého skrutkovača môžete nastaviť regulačnú skrutku ako na obrázku 9*.

Pokiaľ máte k dispozícii LPG, skrutku na nastavenie minimálneho plameňa musíte otočiť (v smere hodinových ručičiek) do maximálnej polohy.

Keď ste urobili nové nastavenie plynu, vymeňte starý výrobný štítok na spotrebiči za nový (dodaný s varnou doskou), vhodný pre typ plynu, na ktorý ste nastavili varnú dosku.

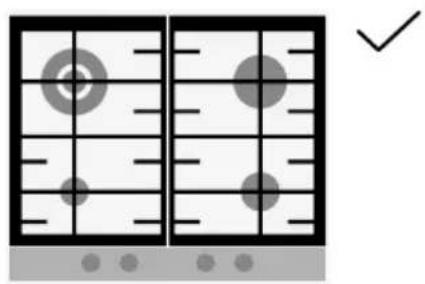

Použitie varnej dosky – pokyny pre používateľa

Tento spotrebič sa smie používať iba na určené účely, na prípravu jedál v domácnosti.

Akékoľvek iné použitie sa bude považovať za nesprávne, a preto nebezpečné. Výrobca nepreberá žiadnu zodpovednosť za škody a straty spôsobené nesprávnym použitím. Pred použitím horáka sa uistite, či sa obvod mriežky nachádza nad stredom horáka tak, ako je znázornené na obrázku. Ak používate liatinové mriežky, nachádza sa označenie polohy mriežky v spodnej časti. Uistite sa, že sa presná mriežka používa v správnej polohe.

Pred zapnutím varnej dosky sa uistite, že viečka horákov sú umiestnené správne na mieste. Táto varná doska je vybavená elektronickým zapaľovaním na zapálenie horáka. Pri zapálení horákov postupujte nasledovne:

- Zatlačte a otočte proti smeru hodinových ručičiek k väčšiemu symbolu plameňa alebo v polohe 9 a po zapálení ho držte stlačený 5 s. Systém zapaľovania bude generovať iskry, kým podržíte stlačený ovládací gombík.

Varovanie: Ak do spotrebiča neprúdi elektrina, na zapálenie horáka použite zápalku alebo zapaľovač, pričom zabezpečte nasledovné:

• priložte zapálenú zápalku alebo zapaľovač blízko horáka,
• zatlačte a otočte gombík proti smeru hodinových ručičiek k väčšiemu symbolu plameňa 🔒, alebo do polohy 9 a po zapálení ho držte stlačený 5 s.

Varovanie: Ak sa horák po 5 sekundách nezapáli, v každom prípade prestaňte používať zariadenie a pred ďalším pokusom o zapálenie počkajte aspoň 1 minútu.

OVLÁDANIE POMOCOU GOMBÍKOV

Každý gombík ovláda každý horák, ako je uvedené v sieťotlači. Gombíky majú 9 polôh od najvyššieho plameňa po najmenší. Nikdy sa nepokúšajte prepnúť z 0 na 1

Indikátory
	Horák ovládaný ovládacím gombíkom
	Vypnutý horák
	Najvyšší stupeň výkonu a elektrické zapalovanie
	Najnižší stupeň výkonu

VŠEOBECNÉ RADY

S cieľom dosiahnuť čo najlepšie výsledky používajte varné nádoby s plochým dnom. Veľkosť plochy by mala zodpovedať plynovému horáku podľa týchto údajov. Tabuľka Á:

Typ horáka	∅ panvice nr nca (cm)	Výkon (kW)	G20/20 mbar (metán)	G 30/28-30 mbar (LPG)
AUX Pomocný	10-18	1,00	95 l/h	73 g/h
SR Stredne rýchly 1.5 kW	12-22	1,50	167 l/h	127 g/h
SR Stredne rýchly 71.5 kW	12-22	1,75	167 l/h	127 g/h
R 2.5 kWRýchly	16-26	2,50	257 l/h	196 g/h
R 2.5 kWRýchly 7	16-26	2,70	257 l/h	196 g/h
DC 4,2 kW MONO	16-26	4,20 NG 4 LPG	400 l/h	291 g/h
DC 5 kW MONO	16-26	5 NG 4.6 LPG	476 l/h	334 g/h

Pri menších nádobách treba plynový horák nastaviť tak, aby plameň nepresahoval cez dno nádoby. Nemali by ste používať nádoby s konkávnymi ani konvexnými dnami.

VAROVANIE: Ak plameň náhodne zhasne, otočte gombík do vypnutej polohy a nepokúšajte sa horák znovu zapáliť skôr ako o 1 minútu. Pokiaľ sa budú gombíky po rokoch otáčať ťažšie, budete ich musieť namazať.

Takýto úkon smie vykonávať iba kvalifikovaný servisný technik.

Údržba a istenie

• Pred vyčistením varnej dosky sa uistite, že spotrebič vychladol.
• Vytiahnite zástrčku zo zásuvky alebo (pri priamom zapojení do siete) vypnite elektrické napájanie.
• Čistenie a používateľskú údržbu nesmú vykonávať deti bez dozoru.
• Nikdy nepoužívajte abrazívne, korozívne, bieliace čistiace prípravky ani kyseliny.

- Pri čistení smaltovaných, lakovaných alebo chrómovaných častí používajte teplú vodu so saponátom alebo jemný čistiaci prípravok. Na

povrchoch z nehrdzavejúcej ocele používajte vhodný čistiaci roztok.

• Horáky sa môžu čistiť vodou so saponátom. Ak chcete obnoviť ich pôvodný lesk, používajte čistiace prípravky určené na čistenie nehrdzavejúcej ocele v domácnosti. Po čistení horáky osušte a znovu nasaďte.
• Je dôležité, aby ste horáky nasadili znovu správne na miesto.

Chrómované mriežky a horáky

Chrómované mriežky a horáky majú pri používaní tendenciu meniť farbu. Funkčnosť varnej dosky sa tým neovplyvní.

Skôr ako zavoláte servisného technika, skontrolujte, či je zástrčka správne zapojená a vybavená poistkou,

• či je zástrčka správne zapojená a vybavená poistkou,
• či nie je prerušený prívod plynu. Ak poruchu nemožno zistiť:
• vypnite spotrebič a zavolajte servisné stredisko. NA SPOTREBIČI NEROBTE ŽIADNE ÚPRAVY.

Výrobca nezodpovedá za žiadne nepresnosti obsiahnuté v tejto brožúre spôsobené chybami tlače alebo prepisu. Vyhradzujeme si právo.

vykonať zmeny na výrobkoch podľa potreby vrátane zlepšení v záujme spotreby bez toho, aby sa to dotklo bezpečnostných alebo funkčných vlastností spotrebiča.

Označením značkou € na tomto spotrebiči potvrdzujeme zhodu so všetkými príslušnými európskymi, zdravotnými a environmentálnymi požiadavkami, ktoré sa v právnych predpisoch vzťahujú na tento výrobok.

Spotrebič spĺňa požiadavky európskej smernice 2009/142/ES (GAD) a od 21.04.2018 s nariadením pre plynové spotrebiče 2016/426 (GAR).

Odpadové hospodárstvo a ochrana životného prostredia

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EU, týkajúcou sa elektrických a elektronických zariadení (OEEZ). OEEZ sa zaoberá znečisťujúcimi látkami (ktoré môžu mať negatívny vplyv na životné prostredie) a základnými prvkami (ktoré sa môžu znovu použiť).

Je dôležité, aby sa s OEEZ manipulovalo ako so špeciálnym odpadom, aby sa správne odstránili a zlikvidovali všetky znečisťujúce látky a aby sa zhodnotili všetky materiály. Jednotlivci môžu zohrávať dôležitú úlohu pri zabezpečovaní toho, aby sa z OEEZ nestal problém životného prostredia; potrebné je dodržiavať niekoľko základných pravidiel:

• OEEZ sa musí odvážať do vyhradených zberných oblastí spravovaných mestskou radou alebo registrovanou spoločnosťou. V mnohých krajinách môžu byť k dispozícii pre veľké OEEZ strediská zberu domového odpadu. Keď si kúpite nový spotrebič, starý spotrebič sa môže vrátiť dodávateľovi, ktorý ho musí prijať bezplatne ako jednorazovú záležitosť, pokiaľ je spotrebič ekvivalentného typu a má rovnaké funkcie ako zakúpený spotrebič.
• OEEZ sa musí odvážať do vyhradených zberných oblastí spravovaných mestskou radou alebo registrovanou spoločnosťou. V mnohých krajinách môžu byť k dispozícii pre veľké OEEZ strediská zberu domového odpadu. Keď si kúpite nový spotrebič, starý spotrebič sa môže vrátiť dodávateľovi, ktorý ho musí prijať bezplatne ako jednorazovú záležitosť, pokiaľ je spotrebič ekvivalentného typu a má rovnaké funkcie ako zakúpený spotrebič.

Ak je to možné, použite na zakrytie panvice pokrievku. Regulujte plameň tak, aby neprekrýval priemer panvice.

Technické informácie

Výrobca nezodpovedá za žiadne nepresnosti obsiahnuté v tejto brožúre spôsobené chybami tlače alebo prepisu. Vyhradzujeme si právo vykonať zmeny na výrobkoch podľa potreby vrátane zlepšení v záujme spotreby bez toho, aby sa to dotklo bezpečnostných alebo funkčných vlastností spotrebiča.

Haier

70006890 • 07.2022 • Rev_A
