NÁVOD NA OBSLUHU TGML 660 NB WHIRLPOOL

- Nahradte jej injektorem vhodným pro daný typ plynu.

- Znovu složte injektor (D).

⚠ Tieto pokyny platia, ak je na spotrebiči symbol krajiny. Ak na spotrebiči symbol krajiny nie je, je potrebné sa riadit technickými pokynmi, kde nájdete potrebný návod týkajúci sa úpravy spotrebiča na podmienky krajiny použitia.

⚠POZOR: Pri používaní plynového sporáka vzniká v miestnosti, kde je inštalovaný, teplo, vlhkost a produkty spalovania. Dbajte, aby bola kuchyňa dobre vetraná, najmä ked' sa spotrebič používa: nechajte prirodzené vetracie otvory otvorené alebo nainštalujte mechanické vetracie zariadenie (mechanický odsávací digestor). Dlhšie intenzívne používanie spotrebiča môže vyžadovať dalšie vetranie, napríklad otvorením okna, alebo intenzívnejšie vetranie zvyšením úrovne mechanického vetrania, ak je nainštalované.

⚠️ Ak sa nebudete presne riadit’ informáciami uvedenými v tejto príručke, môže to spôsobit’ požiar alebo výbuch, následkom ktorého dôjde k poškodeniu majetku alebo zraneniu osôb.

V týchto pokynoch a na samotnom spotrebiči sú uvedené dôležité upozornenia týkajúce sa bezpečnosti, ktoré treba vždy dodržiavať. Výrobca odmieta zodpovednosť v prípade nedodržania týchto bezpečnostných pokynov, nenáležitého používania spotrebiča alebo nesprávneho nastavenia ovládania.

⚠ UPOZORNENIE: Nebezpečenstvo požiaru: Neskladujte predmety na varných povrchoch.

⚠UPOZORNENIE: Pri varení musí byť spotrebič pod dohladom. Pri krátkodobom varení musí byť spotrebič pod nepretržitým dohladom.

⚠ UPOZORNÉNIE: Varenie na tuku alebo oleji bez dozoru môže predstavovat' nebezpečenstvo a môže mať za následok vznik požiaru. NIKDY sa nepokúšajte uhasit' požiar vodou. Vypnite spotrebič a následne zakryte plameň, napr. pokrievkou alebo hasiacim rúškom.

⚠ Nepoužívajte varnú dosku ako pracovní alebo odkladaciu plochu. Oblečenie a iné horľavé materiály uchovávajte mimo spotrebiča, kým všetky komponenty úplne nevychladnú – hrozi nebezpečenstvo vzniku požiaru.

⚠ Velmi malé deti (0 – 3 roky) by sa nemali zdržiavať v okolí spotrebiča. Malé deti (3 – 8 rokov) nepúšťajte k spotrebiču bezdozoru. Deti od 8 rokov a osoby so zníženými fyzickými, zmyslovými a mentálnymi schopnostami alebo s nedostatkom skúseností a znalostí môžu používať tento spotrebič len v prípade, ak sú pod dozorom alebo dostali pokyny týkajúce sa používania spotrebiča bezpečným spôsobom a chápu hroziace nebezpečenstvá. Deti sa so spotrebičom nesmú hrat. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

⚠UPOZORNENIE: V prípade, že sa rozbije sklo na varnej doske, ihned'vypnite všetky horáky a elektrické ohrievacie teleso a spotrebič odpojte od prívodu napätia; nedotýkajte sa povrchu spotrebiča, spotrebič nepoužívajte.

Sklený kryt môže puknút, ked'sa zohreje. Pred zatvorením krytu vypnite všetky horáky a elektrické platničky. Ak sú horáky zapnuté, kryt nezatvárajte.

⚠UPOZÖRNENIE: Spotrebič a jeho prístupné časti sa počas používania zahrievajú. Dávajte pozor, aby ste sa nedotkli ohrevných článkov. Nedovolte, aby sa deti mladšie ako 8 rokov priblížili k rúre, pokial' nie sú nepretržite pod dozorom.

⚠ Pred alebo po varením sa potraviny nesmú ponechat vo výrobku alebo na ñom dllhšie ako jednu hodinu.

POVOLENÉ POUŽÍVANIE

⚠UPOZORNENIE: Spotrebič nie je určený na ovládanie externým vypínačom, ako je časovač alebo samostatný systém dialkového ovládania.

⚠ Tento spotrebič je určený na použitie v domácnosti alebo na podobné účely ako napr.: v oblastiach kuchyniek pre personál v dielňach, kanceláriách a iných pracovných prostrediach; na farmách; pre klientov v hoteloch, moteloch, penziónoch a iných ubytovacích zariadeniach.

⚠️Nie je povolené používať ho na iné účely (napr. vykurovanie miestnosti).

⚠ Tento spotrebič nie je určený na profesionálne používanie. Spotrebič nepoužívajte vonku.

⚠ Používajte hrnce a panvice s rovnakým priemerom dna, ako je priemer varných zón, alebo o niečo väčším (pozrite špeciálnu tabulku). Nedovolte, aby hrnce na mriežkach presahovali cez okraj varnej dosky.

⚠️Nevhodné používanie mriežky môže zapričinit poškodenie platne sporáka: nekladte preto mriežku opačne, ani ju neposúvajte po ploche platne.

Nedovolte, aby plameň horáka presahoval cez okraj panvice.

Neodporúčame Vám používať: Rozptyľovače plameňa vo forme kovovej mriežky alebo iné. Použitie dvoch horákov súčasne pre jednu oválnu nádobu (napr. na prípravu ryby).

Ak by sa horák následkom špecifických podmienok pri miestnej dodávke plynu tǎžko zapaloval, odporúčame vám zopakovať uvedený postup s gombíkom otočeným do polohy malého plameňa.

V prípade inštalácie digestora nad varnú plochu, prosím, dodržiavajte pokyny o správnych vzdialenostiach.

Ochranné gumené nožičky na snímatelnej mriežke predstavujú nebezpečenstvo pre malé deti. Po odložení mriežky dbajte, aby boli všetky nožičky správne nasadené.

INSTALÁCIA

⚠So spotrebičom musia manipulovať a inštalovať ho minimálne dve osoby – riziko zranenia. Pri vybaľovaní a inštalovaní používajte ochranné rukavice – nebezpečenstvo porezania.

⚠ Elektrické a plynové prípojky musia vyhovovat miestnym predpisom.

⚠ Inštaláciu, vrátane prívodu vody (ak je) a elektrického zapojenia a taktiež opravy musí vykonávať kvalifikovaný technik. Nikdy neopravujte ani nevymieňajte žiadnu časť spotrebiča, ak to nie je uvedené v návode na používanie.

Nepúštajte deti k miestu inštalácie. Po vybalení spotrebiča sa uistite, že sa počas prepravy nepoškodil. V prípade problémov sa obrátte na predajcu alebo popredajný servis. Po inštalácii treba odpad z balenia (plasty, kusy polystyrénu a pod.) uložit mimo dosahu detí – nebezpečenstvo udusenia. Pred vykonávaním inštalačných prác musíte spotrebič odpojit od elektrického napájania – nebezpečenstvo zásahu elektrickým prúdom. Počas inštalácie dávajte pozor, aby ste spotrebičom nepoškodili napájací kábel – nebezpečenstvo požiaru alebo zásahu elektrickým prúdom. Spotrebič zapnite až po úplnom dokončení inštalácie.

⚠ UPOZORNENIE: Úprava spotrebiča a spôsob jeho inštalácie sú základom bezpečného a správného používania vo všetkých dálších krajinách.

⚠️ Použite regulátory tlaku vhodné pre tlak plynu uvedený v Pokynoch.

⚠ Miestnosť musí byť vybavená systémom odsávania vzduchu, ktorý odstráni všetky spaliny. Ten môže pozostávať z digestora alebo elektrického ventilátora, ktorý sa spustí automaticky zakaždým, ked' sa zapne spotrebič.

⚠ Miestnosť musí umožňovať riadnu cirkuláciu vzduchu, pretože vzduch je potrebný pre normálne spalovanie. Prúdenie vzduchu musí byť minimálne 2 m³/h na kW inštalovaného výkonu.

⚠ Systém cirkulácie vzduchu môže nasávať vzduch priamo zvonka cez potrubie s prierezom minimálne 100 cm²; otvor nesmie byť ohrozený žiadnym typom upchatia.

⚠ Systém môže zabezpečovať vzduch potrebný na spalovanie aj nepriamo, t.j. zo susedných miestností vybavených potrubím na cirkuláciu vzduchu, ako je opísané vyššie. Tieto miestnosti však nesmú byť spoločenské miestnosti, spálne alebo miestnosti, ktoré môžu predstavovať riziko požiaru.

⚠ Skvapalnený plyn klesne k podlahe, pretože je tažší ako vzduch. Preto aj miestnosti, kde sa nachádzajú flaše s LPG, musia byť vybavené vetracími otvormi, aby v prípade netesnosti mohol plyn uniknút. V dôsledku toho flaše s LPG, čiastočne alebo úplne plné, sa nesmú inštalovať ani skladovať v miestnostíach alebo skladoch, ktoré sú pod zemou (pivnice a pod.). Odporúča sauchovávaťv miestnosti iba flašu, ktorá sa používa, a umiestnit’ ju tak, aby nebola vystavená teplu z vonkajších zdrojov (pece, kozuby, sporáky a pod.), ktoré by mohli zvýšit’ teplotu flaše nad 50 °C.

Otvory slúžiace na vetranie a rozptýlenie tepla nesmú byť nikdy prikryté.

⚠ Predvsadenímspotrebičadonábytkovéhopríslušenstva urobte všetky potrebné výrezy a odstráňte drevené odrezky a piliny.

⚠ Ak spotrebič nie je inštalovaný nad rúrou, je potrebné do priehradky pod spotrebičom nainštalovať oddel’ovací panel (nie je priložený).

PLYNOVÁ PRÍPOJKA

⚠ UPOZORNENIE: Pred inštaláciou zabezpečte, aby boli podmienky miestnej rozvodnej siete (charakter a tlak plynu) kompatibilné s nastavením spotrebiča.

⚠️Skontrolujte, či tlak dodávaného plynu vyhovuje hodnotám uvedeným v tabulke "Špecifikácie horáka a dýzy".

⚠ UPOZORNENIE: Podmienkynastavenia tohto spotrebiča sú uvedené na nálepke (alebo štítku s údajmi).

⚠UPOZORNENIE: Tento spotrebič nie je pripojený k zariadeniu na odvod spalín. Musí byť nainštalovaný a pripojený v súlade s platnými pravidlami na inštaláciu. Mimoriadnu pozornosť venujte príslušným požiadavkám na vetranie.

⚠ Akjespotrebič pripojený na skvapalnený plyn, regulačná skrutka musí byť utiahnutá čo najviac.

⚠️DÔLEŽITÉ: Ak sa používa tlaková plynová nádoba, tlaková plynová nádoba alebo plynový zásobník musia byt správne osadené (vertikálne smerovanie).

⚠UPOZORNENIE: Túto operáciu musí vykonať kvalifikovaný technik.

⚠ Pri príprave plynovej prípojky použite ohybnú alebo neohybnú kovovú rúrku.

⚠️Pripojenie s neohybnou rúrou (medenou alebo ocelovou) Pripojenie na plynovú sústavu musí byť urobené tak, aby na spotrebič nebol vynakladaný žiaden tlak. Na prívodnej rampe spotrebiča je nastavitelná potrubná kolenová tvarovka vybavená tesnením, aby sa zabránilo únikom. Po otáčaní potrubnej tvarovky treba tesnenie vždy vymenit’ (tesnenie sa dodáva so spotrebičom). Potrubná tvarovka pre prívod plynu má vonkajší 1/2-palcový závit.

⚠️Pripojenie ohybného potrubia z nehrdzavejúcej ocele bez spojov k závitovej prípojke Potrubná tvarovka pre prívod plynu má vonkajší 1/2-palcový závit. Potrubia musia byť nainštalované tak, aby pri úplnom natiahnutí nepresahovali 2 000 mm. Po pripojení sa ubezpečte, že ohybnékovovépotrubiesanedotýkažiadnychpohyblivých častí a nie je stlačené. Používajte iba potrubia a tesnenia, ktoré sú v súlade s vnútroštátnymi predpismi.

⚠️DÔLEŽITÉ UPOZORNENIE: Ak je použitá antikorová rúrka, musí byť nainštalovaná tak, aby sa nedotýkala žiadnej pohyblivej časti nábytku (napr. zásuvky). Musí prechádzat oblastou, kde nie sú žiadne prekážky a kde je možné skontrolovať ju po celej jej dlžke.

⚠ Spotrebič by mal byť pripojený k zdroju dodávky plynu alebo plynovej flaši v súlade s aktuálnymi vnútroštátnymi predpismi. Pred pripojením sa presvedčte, či je spotrebič kompatibilný s prívodom plynu, ktorý chcete použit. Ak nie je, postupujte podľa pokynov uvedených v odseku „Prispôsobenie iným typom plynu“.

⚠️Po pripojení k prívodu plynu vykonajte kontrolu úniku použitím mydlovej vody. Zapálte horáky a otočte kohútky z maximálnej polohy 1* do minimálnej polohy 2*, aby ste skontrolovali stabilitu plameňa.

PRISPÔSOBENIE INÝM TYPOM PLYNU

(Túto činnosť musí vykonávať kvalifikovaný technik).

⚠️Aby ste prispôsobili spotrebič inému typu plynu, než je ten, pre ktorý bol vyrobený (uvedený na typovom štítku), postupujte podľa krokov uvedených po inštalačných nákresoch.

VAROVANIA PRE POUŽÍVANIE ELEKTRICKÉHO ZARIADENIA

⚠️ DÔLEŽITÉ: Informácie o spotrebe prúdu a napätia sú uvedené na typovom štítku.

⚠ Spotrebič sa musí dat odpojit od napájania bud vytiahnutím zástrčky, pokial je lahko dostupná, alebo prostredníctvom prístupného viacpólového prepínača nainštalovaného pred zásuvkou podľa predpisov pre domovú elektroinštaláciu, pričom musí byť spotrebič uzemnený v súlade s národnými bezpečnostnými normami pre elektrotechniku.

⚠ Prívodný elektrický kábel musí byť dostatočne dlhý, aby sa spotrebič, zabudovaný do kuchynskej linky, dal zapojiť do elektrickej siete. Net’ahajte za napájací elektrický kábel.

⚠ Nepoužívajte predlžovacie káble, rozdvojky ani adapté. Po inštalácii spotrebiča nesmú byt jeho elektrické časti prístupné používatelom. Nepoužívajte spotrebič, ak ste mokrí alebo bosí. Spotrebič neuvádzajte do činnosti, ak je poškodený napájací kábel alebo zástrčka, ak nepracuje správne, ak je poškodený alebo ak spadol.

⚠ UPOZORNENIE: Pred vykonávaním údržby dbajte, aby bol spotrebič vypnutý alebo odpojený od elektrického napájania; nikdy nepoužívajte zariadenie na čistenie parou – nebezpečenstvo zásahu elektrickým prúdom.

⚠ Nepoužívajte abrazívne alebo korozívne prostriedky, čističe s obsahom chlóru alebo drôtenky na panvice.

⚠️Aby ste predišli poškodeniu zariadenia elektrického zapalovania, nepoužívajte ho, ked’horáky nie sú na svojich miestach.

LIKVIDÁCIA OBALOVÝCH MATERIÁLOV

Obalové materiály sa môžu na 100 % recyklovať a sú označené symbolom recyklácie 📄.

Rôzne časti obalu likvidujte zodpovedne, v plnom súlade s platnými miestnymi predpismi o likvidácii odpadov.

LIKVIDÁCIA DOMÁCICH SPOTREBIČOV

Tento spotrebič je vyrobený z recyklovatelných a znovu použitelných materiálov. Zlikvidujte ho v súlade s miestnymi predpismi o likvidácii odpadov. Podrobnejšie informácie o zaobchádzání, obnove a recyklácii domácich spotrebičov dostanete na príslušnom miestnom úrade, v zberných strediskách alebo v obchode, kde ste spotrebič kúpili. Tento spotrebič je označený v súlade so smemicou Európskeho parlamentu a Rady 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ) a s predpismi o odpade z elektrických a elektronických zariadení z r. 2013 (v platnom znení).

Zabezpečením správnej likvidácie výrobku pomôžete predchádzať potenciálnym negativnym dopadom na životné prostredie a ludské zdravie.

Symbol na spotrebiči alebo na sprievodných dokumentoch znamená, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale je potrebné odovzdať ho v zbernom dvore pre elektrické a elektronické zariadenia.

RADY NA USPORU ELEKTRICKEJ ENERGIE

Používajte hrnce a panvice, ktorých spodný priemer je rovnaký ako priemer varnej zóny.

Používajte iba panvice a hrnce s rovným dnom.

Ak je to možné, prikryte hrnce počas varenia pokrievkami.

Používajte tlakový hrniec kvôli ešte väčsej úspore energie a času.

VYHLÁSENIE O ZHODE

Tento spotrebič splňa požiadavky nariadenia Komisie (EÚ) 66/2014 na ekodizajn a predpisy z roku 2019 o ekodizajne energeticky významných výrobkov a energetických informáciách (dodatok) (výstup z EÚ) v súlade s európskou normou EN 30-2-1.

Informácie týkajúce sa režimu nízkej spotreby spotrebiča v súlade s nariadením (EÚ) 2023/826 nájdete na nasledujúcom odkaze: https://docs.emeaappliance-docs.eu.

ŠPECIFIKÁCIE HORÁKA A DÝZY SK
KATEGÓRIA II2H3B/P

Druh používaného plynu	Typ horáka Značka	vstrekovace dýzy	Menovitý epelný výkon kW	Menovitá spotreba	Znížená tepelná kapacita kW	Tlak plynu mbar
						min. rat. max.
ZEMNÝ PLYN (Metán) G20	Rýchly (R)	115 Y	3,00	286 l/h	0,70	17 20	25
	Stredne rýchly (SR)	95 Z	1,65	157 l/h	0,40
	Pomocný (AUX)	72 X	1,00	95 l/h	0,40
SKVAPALNENÝ	Rýchly (R)	85	3,00	218 g/h	0,70	20 30	35
ROPNÝ PLYN (Bután) G30	Stredne rýchly (SR)	63	1,65	120 g/h	0,40
	Pomocný (AUX)	50	1,00	73 g/h	0,40
SKVAPALNENÝ	Rýchly (R)	85	3,00	214 g/h	0,70	20 30	35
ROPNÝ PLYN (Propán) G31	Stredne rýchly (SR)	63	1,65	118 g/h	0,40
	Pomocný (AUX)	50	1,00	71 g/h	0,40

Druh používaného plynu Konfigurácia modelu4 HORÁKY		Menovitý tepelný príkon(kW)	Celková menovitá spotreba	Objem vzduchu ( m^3 ) potrebný na spálenie 1m^3 plynu
G20	20 mbar	1R - 2SR - 1AUX	7,30	695 l/h
G30	30 mbar	1R - 2SR - 1AUX	7,30	531 g/h
G31	30 mbar	1R - 2SR - 1AUX	7,30	521 g/h

ELEKTRICKÉ NAPÁJANIE: 220-240 V \~ 50-60 Hz -0,6W

INŠTALÁCIA (TRIEDA 3)

TECHNICKÉ INFORMÁCIE PRE TECHNIKA VYKONÁVAJÚCEHO INŠTALÁCIU

• Pri manipulácii, príprave a inštalácii produktu používajte ochranné rukavice.
• Táto varná doska môže byť zasadená do pracovnej dosky s hrúbkou 20 až 60 mm.
• Ak pod varnou doskou nie je rúra, namontujte oddelovací panel s minimálne rovnakou plochou ako je plocha otvoru v pracovnej ploche. Tento panel musí byt umiestnený v maximálnej vzdialenosti 150 mm pod horným povrchom pracovnej plochy, ale nikdy nie menej ako 20 mm od dna varnej dosky. V prípade, že chcete pod varnú dosku umiestnit rúru, musí byt táto rúra vybavená systémom chladenia.

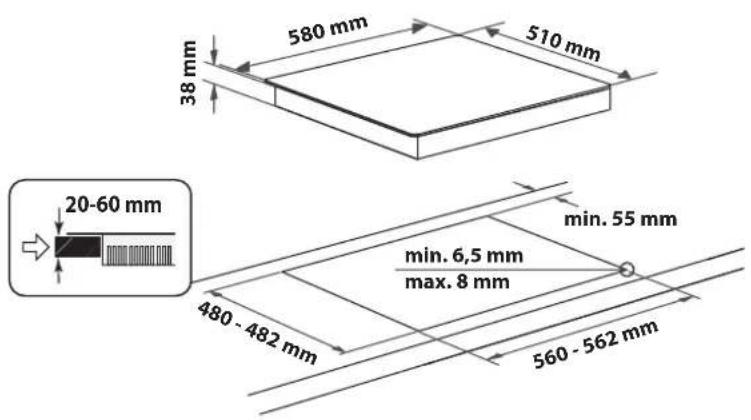

ROZMERY A VZDIALENOSTI, KTORÉ TREBA DODRŽIAVAŤ

580 mm 510 mm 38 mm 20-60 mm min. 55 mm min. 6,5 mm max. 8 mm 480 - 482 mm 560 - 562 mm

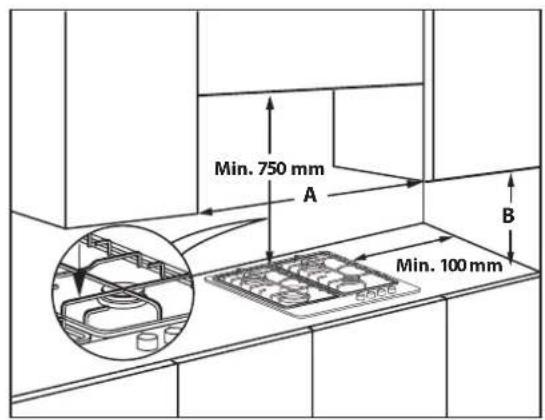

Min. 750 mm A B Min. 100 mm

POZNÁMKA: ak je vzdialenost „A“ medzi nástennými skrinkami 600 mm až 730 mm, výška „B“ musí byť minimálne 530 mm. Ak je vzdialenost „A“ medzi nástennými skrinkami väčšia ako šírka varnej dosky, výška „B“ musí byť minimálne 400 mm. V prípade inštalácie odsávača pár nad varnú plochu dodržiavajte pri inštalácii pokyny k odsávaču o správnych vzdialenostiach.

MONTÁŽ

Po vyčistení povrchu obvodu namontujte dodávané tesnenie, ako je zobrazené na obrázku.

Umiestnite varnú dosku v otvore pracovnej plochy, pričom dodržiavajte rozmery uvedené v pokynoch.

POZNÁMKA: prívodný elektrický kábel musí mať dostatočnú dlžku, aby bolo možné, aj po zapojení, varnú dosku vybrať z pracovnej plochy.

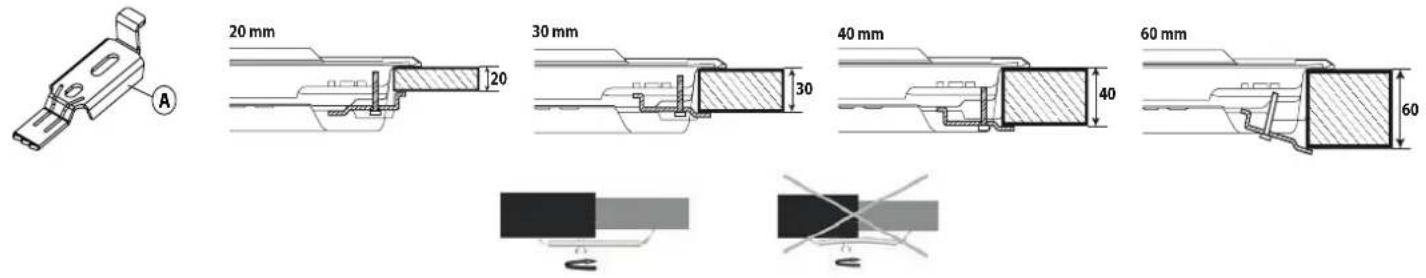

Na upevnenie varnej dosky použite konzoly (A) dodané s varnou doskou. Upevnite konzoly v príslušných otvoroch zobrazených šípkou a upevnite ich prostredníctvom skrutiek, v závislosti od hrúbky pracovnej dosky (pozrite si nasledujúce obrázky).

20 mm 30 mm 40 mm 60 mm 20 20 30 30 40 60

PLYNOVÁ PRÍPOJKA

- Zapojte dodaný ohyb (A) ^ alebo (B) ^ ku prípojke varnej dosky, pričom vložte aj dodané tesnenie (C), v súlade s normou EN 549.

* Ohyb (A) použite vo Francúzsku a ohyb (B) v ostatných krajinách.

- Po pripojení k prívodu plynu vykonajte kontrolu úniku použitím mydlovej vody. Zapálte horáky a otočte kohútky z maximálnej polohy do minimálnej polohy by ste skontrolovali stabilitu plameňa.

ELEKTRICKÉ PRIPOJENIE

• Kohútik je zatvorený
  Maximálne otvorenie alebo výkon/elektrické zapálenie
  Minimálne otvorenie alebo znížený prívod plynu

KAŽDODENNÉ POUŽÍVANIE

AKO POUŽÍVAŤ VARNÚ DOSKU

⚠️ Nedovolte, aby plameň horáka presahoval cez okraj panvice.

DÔLEŽITÉ UPOZORNENIE: počas používania varnej dosky sa môže rozohriat' celý jej povrch.

• aby ste zapálili horáky, otočte príslušné ovládacie gombíky smerom vlavo do polohy maximálneho plameňa.
• Zatlačte gombík proti ovládaciemu panelu, aby ste horák zapálili.
• Po zapálení horáka podržte gombík stlačený ešte približne 5–10 sekúnd, aby sa zabezpečila činnosť poistky.
• Táto poistka zastaví unikanie plynu v prípade náhodného zhasnutia plameňa horáka (prievan, momentálne prerušenie dodávky plynu, vykypenie tekutiny na horák atd').
• Gombík nesmie ostať stlačený dlhšie ako 15 sekúnd. Ak po uplynutí tejto doby horák neostane horiet, počkajte aspoň jednu minútu, až potom sa pokúste horák znovu zapáliť.

POZNÁMKA: ak by sa horák následkom špecifických podmienok pri miestnej dodávke plynu tažko zapaloval, odporúčame vám zopakovať uvedený postup s gombíkom otočeným do polohy malého plameňa.

Horák môže zhasnúť po pustení gombíka. Znamená to, že termoelektrický článok sa nezahrial dostatočne. V tomto prípade zopakujte úkony opísané vyššie. Pri náhodnom zhasnutí plameňa otočte otočný ovládač do polohy odpovedajúcej vypnutiu a pred opätovným pokusom o jeho zapálenie vyčkajte najmenej 1 minútu.

PRAKTICKÉ RADY PRI POUŽÍVANÍ HORÁKOV

Táto varná doska je vybavená horákmi s rôznymi priemermi. Na zvýšenie výkonnosti horákov dodržiavajte nasledujúce pravidlá:

• používajte hrnce a panvice s rovnakým priemerom dna, ako je priemer varných zón, alebo o niečo väčším (pozrite tabulku vpravo);
• používajte iba panvice a hrnce s rovným dnom;
• používajte správne množstvo vody na varenie a na hrncoch používajte pokrievky;
• nedovolte, aby hrnce na mriežkach presahovali cez okraj varnej dosky;
  • v prípade panvíc s vypuklým dnom (wok) použite podpornú mriežku (nie je súčasťou dodávky), ktorú však možno umiestnit’ iba na viackruhový horák;
• zabráňte nárazom hrncov, mriežok alebo iného kuchynského náradia,
• nenechávajte prázdne nádoby na steaky na zapnutom sporáku dlhšie ako 5 minút.

DÓLEŽITÉ UPOZORNENIE: Nevhodné používanie mriežky môže zapríčinit poškodenie platne sporáka: nekladte preto mriežku opačne, ani ju neposúvajte po ploche platne.

Neodporúčame Vám používat:

• Liatinové panvice, kameninové nádoby, hlinené kastróly alebo keramické hrnce.
• Rozptylovače plameňa vo forme kovovej mriežky alebo iné.
• Použitie dvoch horákov súčasne pre jednu oválnu nádobu (napr. na prípravu ryby).

REGULÁCIA PRE ODLIŠNÉ DRUHY PLYNU

⚠️ Tento úkon musí vykonat' vyškolený technik.

Ak má byť spotrebič napájaný iným plynom ako je uvedené na štítku s technickými údajmi a na informačnej nálepke umiestnenej na varnej doske, vymeňte dýzy. Odlepte informačnú nálepku a nalepte ju do návodu na použitie.

Použite regulátory tlaku vhodné pre tlak plynu uvedený v Pokynoch:

• Plynový vstrekovač musia vymenit v popredajovom servise alebo to musí vykonať kvalifikovaný technik er;
• Vstrekovač sa nedodáva so spotrebičom, musíte ho objednať prostredníctvom popredajového servisu;
• Upravte minimálne nastavenie kohútov.

POZNÁMKA: pri používaní skvapalneného ropného plynu (G30/G31), musí byť skrutka minimálneho nastavenia plynu čo najviac zatiahnutá.

DÔLEŽITÉ UPOZORNENIE: ak sa používa tlaková plynová nádoba, tlaková plynová nádoba alebo plynový zásobník musia byť správne osadené (vertikálne smerovanie).

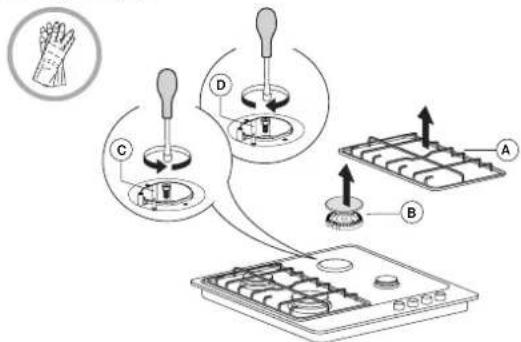

VÝMENA DÝZ (pozrite tabulku dýz v Bezpečnostných pokynoch)

⚠ Tento úkon musí vykonať vyškolený technik.

• Odstráňte mriežky (A).
• Vyberte horáky (B)
• Použitím nástrčného klúča vhodnej veľkosti odskrutkujte dýzu (C), ktorú treba vymenit.
• Nahradte vhodnou dýzou pre nový druh plynu.
• Znovu namontujte dýzu v (D).

Pred inštaláciou varnej dosky nezabudnite pripevnit štítok s kalibráciou plynu, ktorý sa dodáva s dýzami tak, aby zakryl existujúce informácie týkajúce sa kalibrácie plynu.

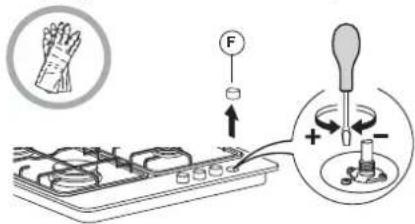

UPRAVENIE MINIMÁLNEHO NASTAVENIA PLYNOVÝCH KOHÚTOV

⚠ Tento úkon musí vykonať vyškolený technik.

Reguláciu musíte vykonať s kohútom v polohe minimálneho nastavenia ⚙ (malý plameň).

Aby ste zabezpečili správne minimálne nastavenie, odstráňte gombík (F) a postupujte d'alej takto:

V tomto kroku zapálte horáky a otočte gombíky z maximálnej polohy na minimálnu polohu, aby ste skontrolovali stabilitu plameňa.

Pred ukončením nastavenia znovu utesnite, použite tesniaci vosk alebo iný vhodný materiál.

TABUL'KA NA VARENIE

ÚROVEN	SPÓSOB/TYP VARENIA (ODPORÚČANÉ PRE)	NIEKOLKO RÁD PRI VARENÍ
1 – 2	UDRŽIAVANIE TEPLOTY JEDLA	Ideálne na zmäkčovanie masla, jemné rozpúšťanie čokolády vo vodnom kúpeli, roztápanie malých porcií, príprava rizota.
	JEMNÉ VARENIE
3 – 4	SLABÉ VRENIE	Ideálne pre recepty s pomalým varením (ryža, omáčky, pečené mäso, ryby) s tekutinami (napr. voda, víno, vývar) a na varenie cestovín v mlieku, udržiavanie v slabom vare.
	DUSENIE
5 – 6	PRAŽENIE	Ideálne na rýchle o praženie, dusenie zeleniny, varenie dlhšiu dobu, predhrievanie nádob, varenie, až má jedlo krémovú konzistenciu.
	VYPRÁŽANIE
7 – 8	SMAŽENIE S MIEŠANÍM	Ideálne na o praženie dohneda, začiatok varenia, rýchle zovretie tekutín, vysmážanie hlboko zmrazených jedál, grilovanie mäsa a rýb, udržiavanie silného varu.
	GRILOVANIE
9 RÝCHL	LY OHREV Ideálne na rýchle zvýšenie teploty jedla alebo na zohrievanie tekutín (vody).

ČISTENIE A ÚDRŽBA

Odpojte prístroj od elektrického napájania.

ČISTENIE POVRCHU VARNEJ DOSKY

• Všetky smaltované a sklenené časti sa musia čistiť teplou vodou s prídavkom neutrálneho čistiaceho prostriedku.
• Na antikorových povrchoch môžu ostať škvrny vodného kameňa alebo škvrny po dlhodobom pôsobení agresívneho čistiaceho prostriedku. Ak niečo vykypelo (voda, omáčka, káva a pod.), odstráňte zvyšky ešte predtým, ako sa priškvaria.
• Povrch čistite teplou vodou a neutrálnym čistiacim prostriedkom, potom osušte mäkkou handrou alebo jelenicou. Zapečené škvrny odstráňte speciálnym čističom na antikorové povrchy.

POZNÁMKA: antikorový povrch čistite výhradne mäkkou handrou alebo špongiou.

• Nepoužívajte abrazívne alebo korozívne prostriedky, čističe s obsahom chlóru alebo drôtenky na panvice..
• Nepoužívajte spotrebiče využívajúce na čistenie paru.
• Nepoužívajte horľavé výrobky.
• Nenechajte na varnej doske pôsobit kyselinu alebo alkalické látky, ako ocot, horčicu, sol, cukor alebo citrónovú šťavu.

ČISTENIE DIELCOV VARNEJ DOSKY

• Sklo a smaltované diely čistite výlučne jemnou handričkou alebo špongiou.
• Mriežky, viečka horákov a horáky môžete pred čistením vybrat.
• Umývajte ich ručne v teplej vode a neabrazivnym čistiacim prostriedkom, pozorne odstráňte všetky zvyšky jedál a skontrolujte, či nie sú upchaté otvory horáka.
• Opláchnite a pozorne osušte.
• Liatinové rošty možno umývať v umývačke riadu.

Pred umiestnením roštov do najspodnejšieho koša umývačky riadu odstráňte všetky pripáleniny.

• Horáky a viečka horákov vrátte na miesta.
• Pri umiestňovaní mriežok dávajte pozor, aby oblast položenia hrncov bola zarovnaná s horákmi.
• Modely vybavené elektrickým zapaľovaním a bezpečnostnou poistkou vyžadujú dokonalé očistenie zapaľovania, aby bola zabezpečená ich správna činnost. Kontrolujte tieto prvky často a podľa potreby ich čistite vlhkou handričkou. Akékolvek zapečené zvyšky jedál treba odstránit špáradlom alebo ihlou.

POZNÁMKA: aby ste predišli poškodeniu zariadenia elektrického zapalovania, nepoužívajte ho, ked'horáky nie sú na svojich miestach.

Ak by varná doska nefungovala správne, predtým, ako zavoláte servis, skúste problém vyriešit pomocou príručky na odstraňovanie problémov.

1. Ak sa horák nedá zapáliť alebo plameň nie je rovnomerný

Skontrolujte, či:

• Dodávka plynu alebo elektriny nie je prerušená a hlavne, či je otvorený kohút plynovej prípojkyo.
• Je prázdna tlaková plynová nádoba (kvapalný plyn).
• Otvory horáka nie sú upchaté.
• Koncovka zapal'ovania nie je špinavá.
• Všetky časti horáka sú umiestnené na svojich miestach.
  • V blízkosti varnej dosky nie je prievan.

2. Horák prestane horiet.

Skontrolujte, či:
- Pri zapálení horáka bol gombík stlačený dost’dlho na to, aby sa aktivovalo ochranné zariadenie.
- Otvory horáka v blízkosti termoelektrického článku nie sú upchaté.
- Koncovka bezpečnostnej poistky nie je špinavá.
- Minimálne nastavenie horáka je správne (pozrite príslušnú čast).

PO-PREDAJNÝ SERVIS

Aby sme vám mohli lepšie poskytovať pomoc, zaregistrujte, prosím, svoj spotrebič na www.whirlpool.eu/register.

PREDTÝM, NEŽ ZAVOLÁTE POPREDAJNÝ SERVIS:

1. Zistite, či nedokážete problém vyriešit sami s pomocou návrhov riešení uvedených v časti RIEŠENIE PROBLÉMOV.
2. Spotrebič vypnite a opät' zapnite, aby ste skontrolovali, či chyba pretrváva.

AK PO KONTROLÁCH UVEDENÝCH VYŠŠIE PORUCHA NAĐALEJ PRETRVÁVA, SPOJTE SA S NAJBLIŽŠÍM AUTORIZOVANÝM SERVISNÝM STREDISKOM.

Ak potrebujete pomoc, volajte na číslo uvedené v záručnej knižke alebo postupujte podľa pokynov na webovej stránke www.whirlpool.eu.

Pri kontaktovaní nášho zákazníckého popredajného servisu vždy uvedte:

• stručný opis poruchy;
• presný typ a model spotrebiča;

Type 203 Model 004 CE D1 2021/10/2024 2021/10/2025

3. Nádoby nie sú stabilné.

Skontrolujte, či:
• Dno nádoby je úplne ploché.
• Nádoba je v strede horáka.
- Mriežky nie sú zamenené alebo nesprávne umiestnené.

Ak po horeuvedených kontrolách porucha pretrváva, zavolajte najbližšie servisné stredisko

- sériové číslo (číslo uvedené po slove SN na výkonnostnom štítku umiestnenom pod prístrojom). Sériové číslo je tiež uvedené v dokumentácii;

• vašu úplnú adresu;
• vaše telefónne číslo.

Ak je nevyhnutné spotrebič opravit, obrátte sa na autorizované servisné stredisko (zaruči sa tým použitie originálnych náhradných dielov a správny postup pri oprave).

Zásady, štandardnú dokumentáciu a d'alšie informácie o výrobku nájdete:

- Použitie QR kódu vo vašom spotrebiči;

• Na našej webovej stránke docs.whirlpool.eu/docs;
- Prípadne sa obráťte na náš popredajný servis (telefónne číslo nájdete v záručnej knižke). Pri kontaktovaní nášho popredajného servisu uvedťe, prosím, kódy z výrobného štítku vášho spotrebiča.

INSTRUCTIUNI PRIVIND SIGURANTA

IMPORTANT: TREBUIE CITITE ŞI RESPECTATE
