NÁVOD NA OBSLUHU ALE 600 N ATIKA

El. zapojení prístroje 48

Oběh chlazení 49

Náhradní díly 49

Záruka 50

Zde a tímto prohlašujeme

ATIKA GmbH

Josef-Drexler-Str. 8 – 89331 Burgau – Germany

Prístroj nesmiete použit' bez toho, aby ste si prečitali návod a splnili všetky udané pokyny v ñom uvedené. Pred použitím prístroja je potrebné ho zostaviť podľa všetkých pokynov uvedených v návode.

Návod starostlivo uschovajte pre prípadné neskoršie použitie.

Elektrické stroje a prístroje nepatria do domového odpadu. Prístroje a ich príslušenstvo vrátane obalu je potrebné odovzdat' na ekologické spracovanie do zberných surovín.

Podľa smernice ES 2012/19/EU o elektro- a elektronických starých prístrojách, nie je potrebné tyto prístroje jednotlivo zhromaždovať a dodat’ k ekologické recyklacii.

Obsah

ES Prehlásenie o zhode 121

Obsah dodávky 121

Symboly na prístroji 121

Použitie prístroja 122

Ostatné riziká 122

■ Elektrická bezpečnosť 122

Princíp funkcie odvlhčovača 123

Inštalácia odvlhčovača 123

■ Inštalácia 123

■ Pripojenie k el.sieti 123

■ Siet'ové istenie 123

Uvedenie do prevádzky 123

■ Pred uvedením do prevádzky 123

■ Zapnutie prístroja 124

■ Vypnutie prístroja 124

■ Nastavenie hodnôt odvlhčovania 124

■ Počítadlo prevádzkových hodín 124

Vodný odtok 124

■ Vytiahnutie vodného zásobníka 125

■ Trvalá alebo dlhodobá prevádzka 125

Transport 125

■ Čistenie vzduchového filtra 126

■ Vytiahnutie filtra 126

■ Inštalácia filtra 126

- Čistenie prístroja 126

■ Üdržba 126

Skladovanie 126

Možné poruchy 127

■ Ukazovatel' porúch 127

Technické dáta 128

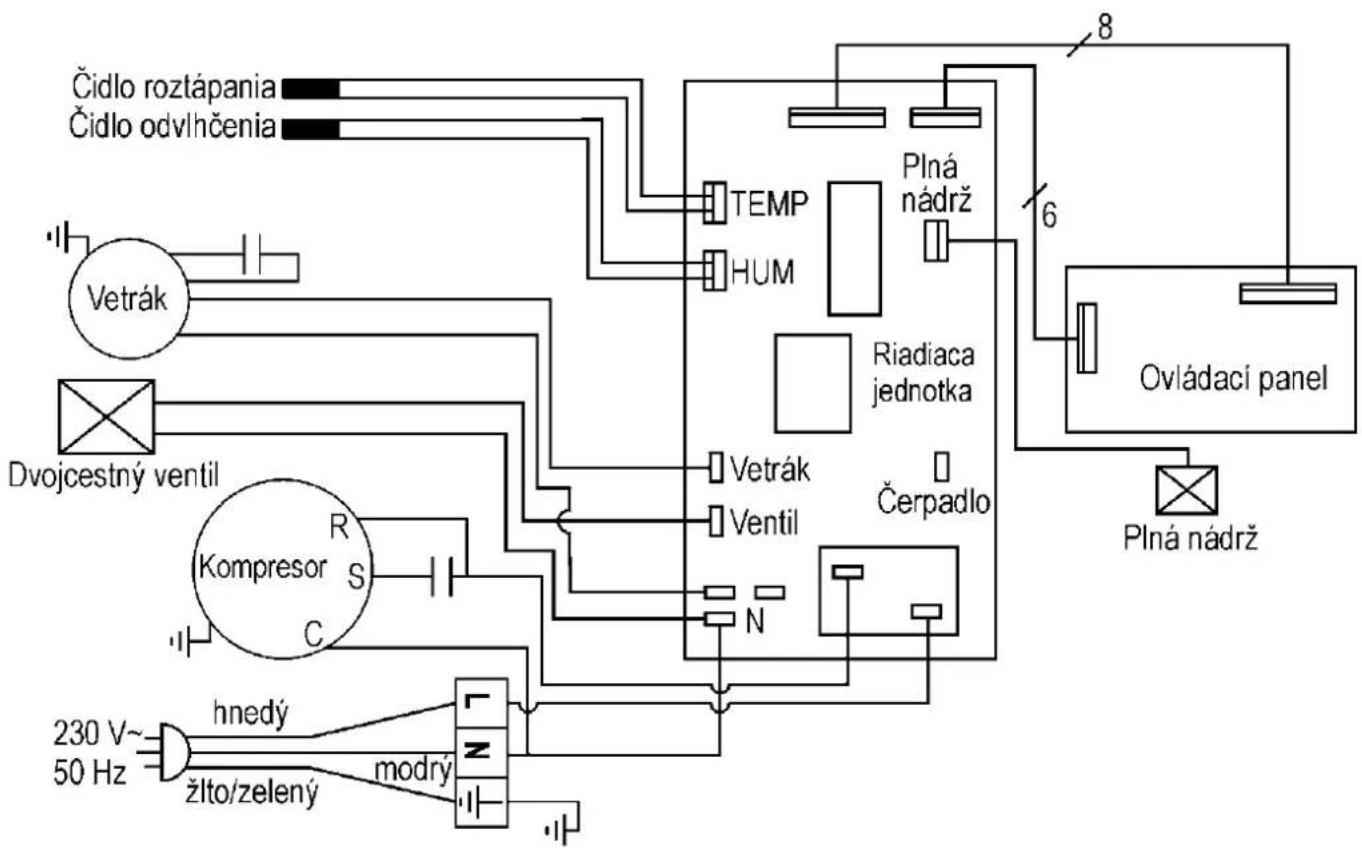

El.zapojenie prístroja 128

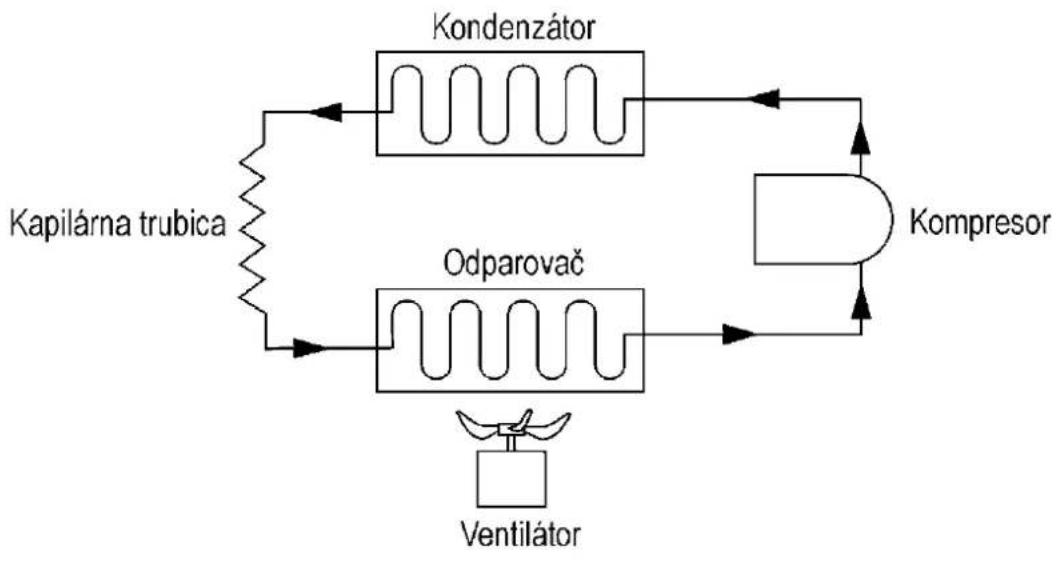

Obeh chladenia 129

Náhradné diely 129

Záruka 130

Prehlásenie o zhode

Č. (S-No.): 14785 → ALE 600 N

Č. (S-No.): 14792 → ALE 800 N

Podl'a smernice 2014/35/EU

Prehlašujeme

ATIKA GmbH

Josef-Drexler-Str. 8 – 89331 Burgau – Germany

na vlastnú zodpovednosť, že výrobok

zodpovedá daným požiadavkám ES smernic a ustanoveniam následujúcich smernic:

2014/30/EU a 2011/65/EU

Následujúcie normy byly použité:

EN 60335-2-40:2003+A11:2004+A12:2005+A1:2006+A2:2009

+A13:2012;

EN 60335-1:2012+A11:2014; EN 62233:2008;

EN 55014-1:2006+A1:2009+A2:2011;

EN 55014-2:1997+A1:2001+A2:2008;

EN 61000-3-2:2014; EN 61000-3-3:2013

Splnomocnená osoba pre technické podklady:

Vedenie odd. konštrukcie

Obsah dodávky

Prípadných škôd spôsobených dopravou

Všetky nedostatky oznámte ihned' svojmu dodávatel'ovi alebo výrobcovi. Na neskoršie reklamácie nebude braný zreteľ.

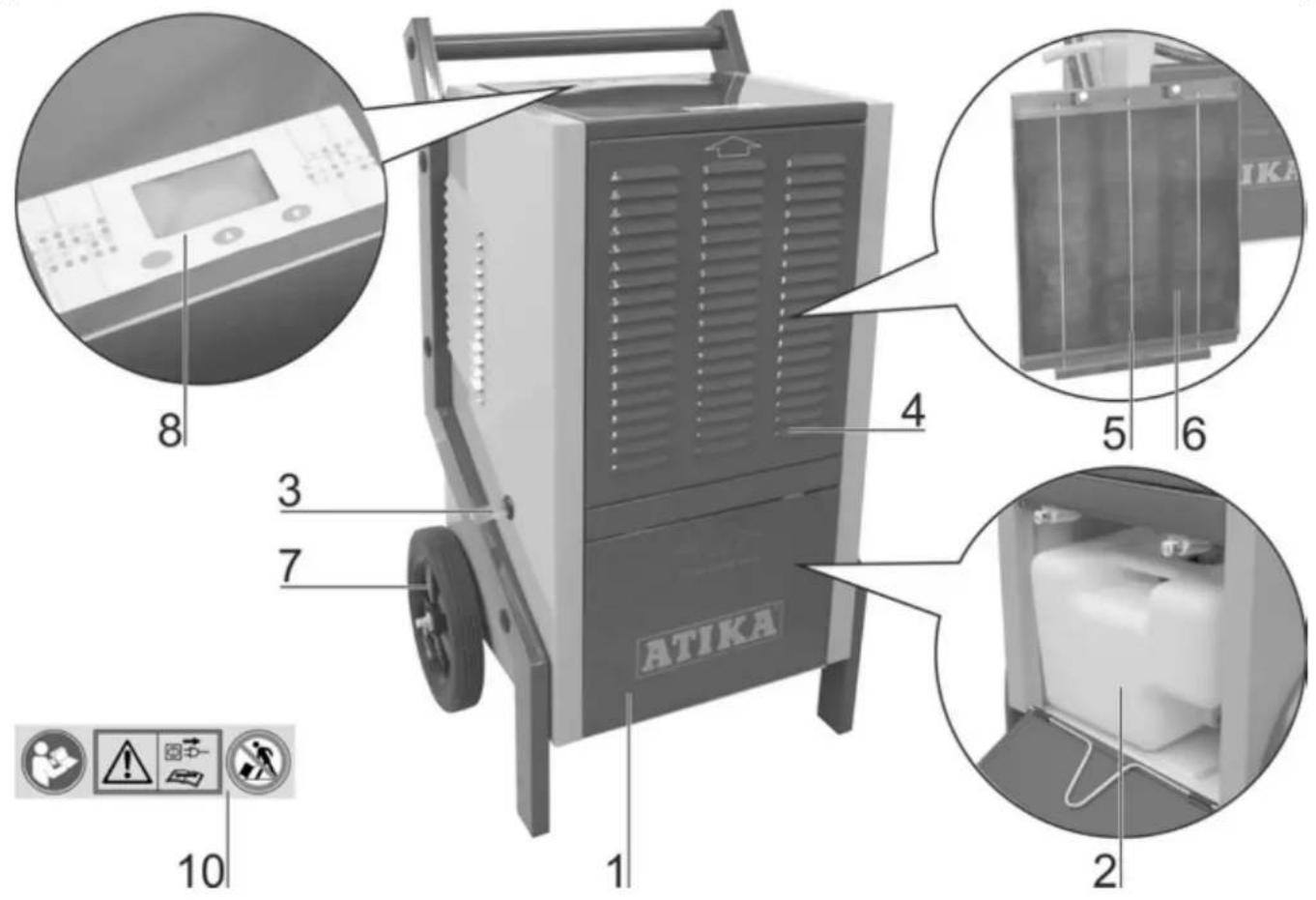

• 1 Predzostavaná jednotka prístroja

• 1 Návod

Symboly na prístroji

Pred uvedením do prevádzky si prečítajte návod a bezpečnostné pokyny a dodržte všetko uvedené.

Pred opravnými, údržbovými či očis tnými prácami vypnite prístroj a odpojte od siete vytiahnutím vidlice zo zásuvky.

Odvlhčovač nenakláňajte a nepremiestňujte v ležiacej polohe.

Symboly v návode

Hroziace nebezpečie alebo nebezpečná situácia. Nedodržanie týchto pokynov môže mat' za následok zranenie alebo vecné škody.

Dôležité informácie na správne používanie prístroja.

Nedodržanie týchto pokynov môže spôsobit' poruchy na prístroji.

Užívatel'ské pokyny. Tieto pokyny Vám pomôžu optimálne využit' prístroj.

Montáž, obsluha a údržba. Tu je vysvetlené všetko čo musíte z týchto hladísk urobit'.

Použitie prístroja (účel)

Odvlhčovač vzduchu tohto typu je určený pre domáce použitie za účelom vysušenia vlhkých stien (po vodovodných škodách) alebo na zníženie vlhkosti v uzavretých miestnostiach.

K správnemu použitiu prístroja (jeho účelu) patrí tiež dodržanie všetkých výrobcom predpísaných podmienok z hľadiska opráv, údržby a dodržania bezpečnostných pokynov.

Na prevádzku je potrebné dodržat' platný predpísaný súbor predpisov zamedzujúcich úrazov, rovnako ako všeobecne známe pracovno-medicínske a bezpečnostno-technické pravidlá.

Všetky d'alšie použitia prístroja, ktoré prekračujú rámec použitia prístroja sú nevhodné a za takto spôsobené škody nepreberá výrobca zodpovednosť. Všetky riziká potom idú na účet užívatel’a.

Taktiež svojvolné zmeny na prístroji vylučujú ručenie výrobcu za takto spôsobené škody.

Ostatné rizika

Aj napriek správnemu použitiu prístroja a dodržaní kých pokynov a bezpečnostných pravidiel je nutné tať, vzhľadom ku konštrukcii prístroja, s niektorými tnými rizikami.

Tieto ostatné riziká je možné minimalizovať iba dokonalým dodržaním bezpečnostných pokynov, správnym použitím účelu prístroja a dodržaním všetkých pokynov obsiahnutých v návode.

Ohľaduplnosť a pozornosť pri používaní prístroja znižujú riziko zranenia osôb alebo d’alších škôd.

• Ohrozenie el.prúdom pri použití poškodených elektrokáblov.
• Dotyk častí prístroja pod prúdom pri odkrytých elektrosúčastiach prístroja.

Aj napriek dodržaniu všetkých predpísaných opatrení, nie je možné ostatné riziká vylúčit.

Bezpečnostné pokyny

Pred uvedením prístroja do prevádzky starostlivo preštudujte následné pokyny a súbor opatrení chrániacich pred úrazom a dodržte vo vašej zemi platné bezpečnostné podmienky. Iba tak ochránite seba a d'alšie osoby pred možným zranením.

i Bezpečnostné pokyny odovzdajte všetkým d'alším osobám, ktoré prístroj obsluhujú.
Bezpečnostné pokyny starostlivo uschovajte pre d'alší prípadné použitie.

• Pred uvedením do činnosti sa najprv prostredníctvom návodu s prístrojom zoznámte.
• Prístroj používajte iba za účelom pre ktorý bol vyrobený (vid kap. Použitie prístroja).

- Prístroj zapájajte do el.siete iba na udané napätie.

- Obsluha prístroja nesie zodpovednosť voči tretím osobám v pracovnom okruhu.

- Deti a mladiství pod 16 rokov nesmú prístroj obsluhovat'. V tomto veku nevedia aké nebezpečia sú s prevádzkou prístroja spojené.

■ Nedovol'te prístup detí k prístroju.

- Prístroj používajte iba s kompletnými a správne namontovanými ochrannými prvkami a nemeňte na prístroji nič, čo by mohlo znížit jeho prevádzkovú bezpečnosť.

- Pri poruchách prevádzky prístroj nezapínajte. Rovnako aj keď prístroj padne a v dôsledku pádu sú poškodené el.kábel alebo vidlice alebo ďalšie diely.

- Opravy el.častí môže vykonávať iba odborný servis. Užívatel' prístroja môže v dôsledku neodbornej opravy utrpiet' vážne zranenie.

- Pred čistením alebo premiestnením prístroja ho vždy vypnite a odpojte od siete vytiahnutím vidlice zo siete.

- Pri poruche funkcie prístroja ho vypnite a odpojte od siete. Spojte sa s odborným servisom.

- Prístroj nikdy neponárajte do vody alebo inej kvapaliny.

■ Na prístroj nepokladajte žiadne predmety.

- Pred premiestnením prístroja vyprázdnite vodný zásobník (otrasy).

- Prístroj nepreklápajte a nenakláňajte prístroj. Vytekajúca voda môže spôsobit' škody na prístroji.

■ Na prístroj nelejte ani nestriekajte vodu.

Elektrická bezpečnosť

- Predlžovací kábel použite podľa normy IEC 60245 (H 07 RN-F) s minimálnym priečnym prierezom

• 1,5 qmm pri kable do 25 m dlžky
• 2,5 qmm pri kable dlhšom ako 25 m

- Dlhé a tenké káble môžu zapríčinit' výpadky napätia. Motor nedosiahne maximálneho výkonu, funkcia prístroja je redukovaná.

- Vidlice a prípadne spojovacie elementy na kábli musia byt z gumy, mäkkého PVC alebo iného termoplastického materiálu rovnakej mechanickej pevnosti, alebo týmto materiálom potiahnuté.

• Pri pokladaní predlžovacieho kábla dbajte, aby kábel nebol skrútený, pricvaknutý a aby spojovacie elementy neboli vlhké.
• Pri použití predlžovacieho kábla na bubne ho úplne odviňte.
• Kábel nepoužívajte na iné účely ako je určený. Chráňte kábel pred teplom, olejom a ostrými hranami. Kábel nepoužívajte na vyňatia vidlice zo zásuvky (ťahanie).
• Predlžovací kábel pravidelne kontrolujte na poškodenia.
  ■ Nikdy nepoužívajte poškodený kábel.
  ■ Nikdy nepoužívajte provizórne el.prípojenie.
• Nikdy nepremostujte ochranné prvky a nikdy ich nevyradujte z funkcie.
• Prístroj zapojte cez ochranný istič (vypínač) 30 mA.

⚠️ Elektrické zapojenie resp.opravy musí vždy vykonávať odborný servis. Pritom dbajte na miestne predpisy z hl'adiska bezpečnosti.

Opravy iných častí prístroja vykonajte v spolupráci s výrobcom alebo odborným servisom.

Používajte iba originálne náhradné diely. Použitie iných dielov môže spôsobit' úraz obsluhe alebo iné škody. Za takto spôsobené škody nepreberá výrobca žiadnu zodpovednosť.

Princíp funkcie odvlhčovača

Vzduch z miestnosti je nasávaný cez filter a ide k ochladzovaciemu prvku, kde vodné pary kondenzujú na vodné kvapky. Tieto potom stekajú do kondenzačného zásobníka a odtial' do zásobníka vody. Zatia' vysušený ochladený vzduch ide ku kondenzátoru, opät' zohriatý vyfúknutý spät' do miestnosti. Teplota vráteného vzduchu je zhruba 2 – 5 st vyššia ako je teplota vzduchu v miestnosti. Tento tepelný zisk je spôsobený činnosťou kompresora a ventilátora a uvoľnením tepla pri kondenzácii vodných pár.

Vplyvom stálej cirkulácie vzduchu je znižovaná relatívna vlhkost' vzduchu a tak je docielené vysušenie miestnosti.

Vodné pary sa vo vzduchu pohybujú l'ahko a bez obmedzenia. Preto je dôležité pri odvlhčování miestnost' čo najviac uzavriet to znamená, že okná a dvere musia byt' zavreté a prípadný d'alší priechod vzduchu v miestnosti čo najviac obmedzený. Ak tomu tak nie je, potom sa výkon odvlhčovača znižuje.

Umiestnenie odvlhčovača

Umiestnenie

Odvlhčovač by mal byť umiestnený čo najviac v strede miestnosti. Tým sa docieli dobrá cirkulácia vzduchu v celej miestnosti.

Ak je toto umiestnenie nemožné či obtiažne, je treba ho umiestniť tak, aby bol vzduch bez prekážok nasávaný a vyfukovaný.

Minimálny odstup od steny je 10 cm.

Odvlhčovač postavte

⇒ vodorovne, aby kondenzát (voda) mohli odtekat'.
⇒ odvlhčovač nestávajte do blízkosti tepelných zdrojov (napr. telies ústr.kúrenia).

① Dbajte na uzavretie okien a dverí vo vysušenej miestnosti.

Pripojenie k sieti el. energie

Porovnajte napätie na štítku odvlhčovača napr. 230 V / 50 Hz s napätím a frekvenciu vo Vašej sieti a až potom ak je váš zdroj el. energie v súlade s údajmi na štítku môžete ho pripojit do riadne namontovanej zásuvky.

Uvedenie do prevádzky

Pred uvedením do prevádzky

Dopravovali ste odvlhčovač ležato alebo v záklone 45 st.?

① Ak je tomu tak, potom pred uvedením do prevádzky ponechajte odvlhčovač aspoň 1 hod. v rovnej polohe.

i Pokyny

1. Odvlhčovač nepracuje ak je nastavená hodnota vlhkosti vyššia ako vlhkost' v okolí.
2. Odvlhčovač používajte iba pri izbovej teplote v rozmedzí od + 5 st. C do + 32 st. C. Pri teplotách mimo toto rozmedzie odvlhčovač nebude fungovat.
3. Odvlhčovač nepoužívajte v prašnom prostredí alebo v prostredí, ktoré obsahuje chlór.
4. V priebehu odvlhčovania musia motory vetráka a kompresora najmenej 3 min. bežat', kým sa kompresor naštartuje. Aby ste predišli škodám na kompresore musíte, po vypnutí odvlhčovača aspoň 3 min. počkat', kým prístroj opát' zapnete.
5. Ak izbová teplota nedosahuje 10 st.C a relatívna vlhkost' vzduchu je nízka nie je žiadúce odvlhčovač používať.
6. Odvlhčovací výkon je závislý od stavu miestnosti, izbovej teploty a relatívnej vlhkosti vzduchu.
7. Zásobník vody vyprázdnite ak je plný. Potom ho opät' nasad'te spät', aby prístroj mohol pracovať.
8. Prístroj premiestňujte iba v kolmej polohe.
9. Ak nie je prístroj funkčný alebo pri prevádzke z neznámych príčin vypadáva prečítajte si kapitolu „možné poruchy.“
10. Ak je odvlhčovač v prevádzke tak kompresor vydáva určité teplo a teplota v miestnosti l'ahko vystúpi. Tento jav je normalny.

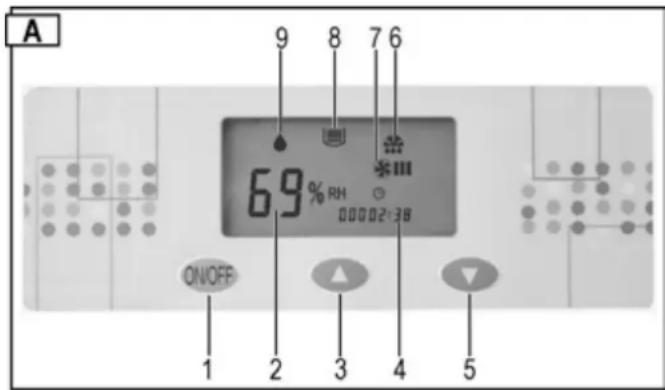

Ovládací panel

A 9 8 7 6 69% RH 00002:38 ON/OFF 1 2 3 4 5

1 → Tlačidlo zapnuté-vypnuté
2 → Ukazovatel' relativnej vlhkosti v % alebo ukazovatel' poruchy
3 → Tlačidlo zvýšenia hodnoty vlhkosti
4 → Počítač hodín prevádzky
5 → Tlačidlo zníženia vlhkosti
6 → Označenie „Odmrazovanie“
7 → Označenie „Ventilátor funkčný“
8 → Označenie „Plný zásobník vody“
9 → Označenie „Prevádzka prístroja“
Neprerušované svietenie = Prístroj odvlhčuje (Kompresor a ventilátor bežia)
Blikanie = Prístroj neodvlhčuje (Kompresor a ventilátor vypnuté)

Signalizácia poruchy

Ak ukazovatel' poruchy E3-E4-E5 na ukazovatel'ovi 2 "relatívna vlhkost" ukazuje poruchu vid kapitolu „Možné poruchy.“

Zapnutie odvlhčovača

Stlačením tlačidiel na zvýšenie ▼ či zníženie vlhkosti nastavte žiadanú hodnotu ▲.

Ak je nastavená hodnota vlhkosti menšia ako 30 % prístroj neustále odvlhčuje a na ukazovatelovi 2 sa objaví „CO“.

Tip: Relativna vlhkost' od 50 do 60 % je v zásade postačujúca pre príjemné prostredie v miestnosti a preto, aby sa vodný kondenzát netvoril na stenách či zariadení.

Ak nedosiahne požadovaná hodnota vlhkosti aktuálnu vlhkost o 3 % vypne sa prístroj automaticky spolu so stále svietiacou kontrolkou ♠„Odvhlčovanie“ na displeji. Ak presiahne požadovaná hodnota vlhkosti aktuálnu vlhkost o 3 % odvhlčovač sa opät automaticky zapne. Kontrolka ♠„Odvhlčovania“ bliká.

Odmrazovanie

Pri izbovej teplote pod 20 st. C sa nevytvára iba kondenzát z vody na studených odparovacích plochách, ale tiež lad. Táto námraza sa usadzuje na výmenníku a priechod vzduchu nie je optimálny.

V priebehu odmrazovania ukazuje displej symbol odmrazovanie 🌐, kompresor beží, ale ventilátor sa automaticky vypne.

Po skončení odmrazovania 🌿 sa odvhlčovač prepne na odvhlčovanie a ukazovatel' odmrazovania na displeji zmizne.

Počítadlo prevádzkových hodín

Odlhčovač je vybavený počítadlom hodín prevádzky.

Po zapnutí odvlhčovača sú hodiny, po ktorých boli vo funkcii ukázané na displeji. Čas po zapnutí odvlhčovača je potom pripočítaný.

Vodný odpad

Záchytná nádoba na vodu je vybavená plavákom, ktorý zaistí automatické vypnutie prístroja v prípade, že táto nádoba je plná.

Po 45 sec. sa automaticky vypne kompresor a ventilátor a zaznie signálny tón. Na displeji sa objaví symbol plnej nádoby a E4 ukáže poruchu.

Ak nie je záchytná nádoba ihneď vyprázdnená, znie signálny tón každých 5 min.

Vytiahnutie záchytnej nádoby

1. Vypnite prístroj.

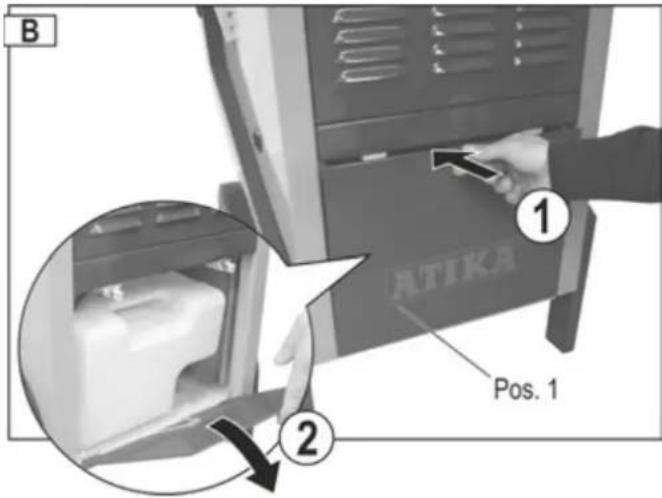

2. Uvoľnite skriňovú klapku zatlačením (Pos.1) ① a potom ju vytiahnite ②.

B 1 ATIKA Pos. 1 2

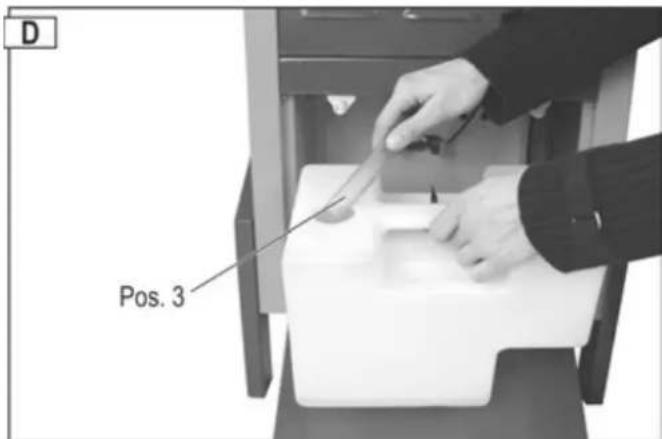

1. Nasadte nádobu opät spät a dbajte na to, aby bola v správnej polohe. Počas usadzovania nádoby vstrčte odvodňovaciu hadicu (Pos.3)

D Pos. 3

1. Uzavrite skriňovú klapku.

2. Prístroj opät' zapnite. Symbol plnej nádoby 📋 na displeji a hlásenie poruchy E4 sa už neobjavia.

Ak sa aj napriek tomu tieto symboly objavia, vytiahnite opät nádobu a opät ju nasadte dovnútra do správnej polohy.

Nepretržitá prevádzka alebo dlhodobá prevádzka

Pri vysokej vlhkosti je výhodou, ak použijete odvlhčovač v nepretržitej prevádzke. Pri nepretržitej prevádzke odpadá vyprázdňovanie záchytnej nádoby.

Postup:

1. Nasad'te záchytnú nádobu opät' spät'.

2. Uzavrite skriňu klapkou.

3. Pod odvodňovaciu hadicu postavte vel'kú záchytnú nádobu.

Alebo:

i Dbajte na nasledujúce body:

→ Hadicu vedte do nížšie ležiaceho odpadového otvoru.

→ Hadica musí byt zaistená v stálej polohe, nesmie byt prekrútená, pricvaknutá, rovno vedená.

Premiestnenie odvlhčovača

Pred každým presunom prístroja ho vypnite a odpojte od siete el.energie vytiahnutím vidlice zo zásuvky.

Ak ste boli nútení odvhlčovač transportovať ležato alebo prudko nahnutý, potom ho pred zapnutím ponechajte aspoň 1 hod. stát v rovnej polohe.

Údržba a čistenie

Pred každou prácou na údržbe alebo pri čistení prístroja musíte prístroj vypnút', odpojit' od siete vytiahnutím vidlice zo zásuvky.

Práce, ktoré presahujú rámec tu popísaných prác, môže vykonávať iba odborný servis.

Použivajte iba originálne náhradné diely. Iné diely, ako originálne, môžu spôsobit' škody na zdraví a majetku.

Čistenie vzduchový filter

Zanesený filter

→ ovplyvňuje negatívne výkon odvlhčovača

→ vedie k znečisteniu vnútrajšku prístroja.

i Filter čistite v pravidelných intervaloch v závislosti na podmienkach prevádzky.

Vytiahnutie filtra

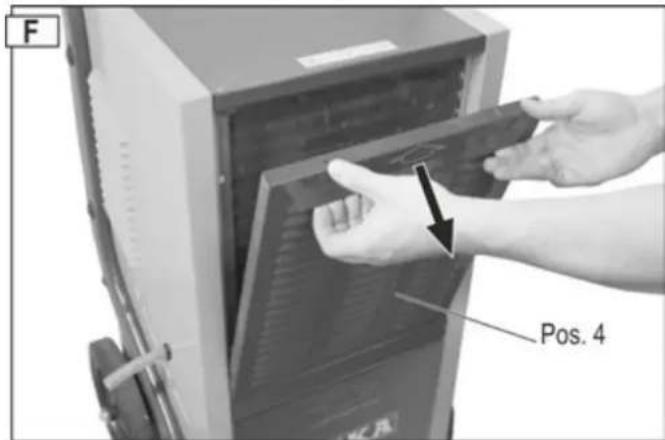

1. Vytiahnite kryt skrine (Pos.4).

F Pos. 4

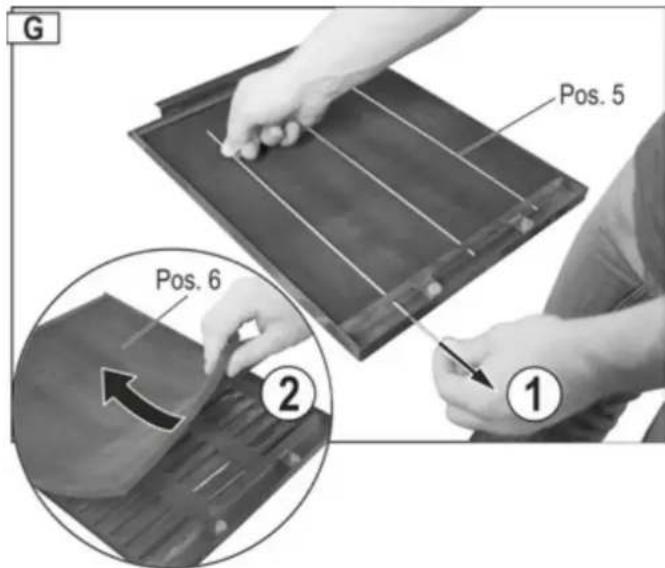

1. Vytiahnite tri upevňovacie drieky (Pol.5) ①. Vytiahnite filter (Pol.6) na vyčistenie z krytu skrine ②.

G Pos. 5 Pos. 6 ② ①

Malé znečistenie

Použite vysávač alebo filter zl'ahka vyklepte.

Vel'ké znečistenie

Vyperte filter vo vlažnej mydlovej vode (max. 40 st. C) a nechajte ho dobre vyschnúť. Pri sušení nenechajte filter na slnko alebo v blízkosti tepelného zdroja.

Nasadenie filtra

1. Filter opät vložte do krytu skrine a upevnite ho tromi upevňovacími driekmi.

2. Nasad'te opät' kryt skrine.

Čistenie prístroja

Prístroj čistite zvonka s vlhkou handričkou s mydlovou vodou. Dbajte na to, aby sa voda nedostala do vnútra prístroja.

Nepoužívajte na čistenie žiadne čistiace prostriedky alebo riedidla- tieto by mohli prístroj poškodit. Jeden krát do roka odovzdajte prístroj do odborného servisu na kontrolu prípadne vyčistenie vnútra prístroja.

Údržba

Odvhlčovač je konštruovaný na bezproblémovú prevádzku a minimálne nároky na údržbu.

Všetky pohyblivé časti sú zabezpečené dlhodobým mazaním a vo vnútri prístroja sa nenachádzajú žiadne časti s nárokmi na údržbu.

Skladovanie

Odvlhčovač skladujte na suchom a uzavretom mieste, kam deti nemajú prístup. Aby ste udržali Váš prístroj po dlhý čas funkčný, dbajte na nasledujúce pokyny:

→ Vykonajte základnú očistu prístroja.

→ Vykonajte kontrolu funkčnosti prístroja, aby po skladovaní v prípade potreby bezchybne fungoval.

VPred každým odstraňovaním poruchy prístroj vypnite a odpojte od siete vytiahnutím vidlice zo zásuvky.

Porucha	Možná príčina	Odstránenie poruchy
Motor nebeží	Výpadok prúdu	Absicherung überprüfen
	Prívodový kábel je poškodený	Kontrola v odbornom servise
	Nádoba na vodu je plná	Vyprázdnite nádobu
	Izbová vlhkost' je nižšia ako nastavená	Kontrola nastavenej požadovanej vlhkosti prípadne zmena nastavenia
Prístroj kondenzuje málo alebo žiadnu vodu	Izbová teplota alebo vlhkost' nie sú v pracovnom režime	a) Preskúšajte izbovú teplotu (+5 st. C do 32 st. C)b) Preskúšajte vlhkost' (najmenej 30 % rel.vlhkosti)c) Skontrolujte nastavenie vlhkosti a prípadne ho zmeňte.
	Vzduchový filter je znečistený	Vyčistite vzduchový filter.
	Prívod či odvod vzduchu je blokovaný	Preskúšajte prívod a odvod vzduchu a prípadne prístroj premiestnite (min. odstup od steny je 10 cm).
	a) Prístroj je vo vnútri znečistený Poškodený obeh chladiva	Obrát'te sa na odborný servis.
	V miestnosti sú tvorené okná alebo dvere	Uzavrite okná a dvere vo vysušenej miestnosti.
Prístroj sa vypína pri nepretržitej prevádzke s odvodnou hadicou.	a) Odvodná hadica je bud' priseknutá alebo nevhodne zvinutáb) Malý spád hadice k odpadu	Preložte odvodnú hadicu tak, aby voda mohla odtekat'.
	Voda v hadici je zmrznutá	Vykonajte opatrenia, aby voda v hadici nezamírzala.
Z prístroja vyteká voda	Záchytná nádoba netesní	a) Kontrola nádobyb) V prípade potreby nádobu vymeňte
Neobvyklý hluk či vibrácia	Prístroj nestojí rovno	Postavte prístroj na rovnú podlahu
	Skrutky, matice či iné časti sú uvoľnené	Utiahnutie vol'ných častí prístrojaAk toto opatrenie nepomôže, musíte sa obrátit' na odborný servis.

① Ak ste vykonali všetky preskúšania funkčnosti prístroja a prístroj i napriek tomu nefunguje, obráťte sa na odborný servis.

① Ak nie je prístroj dokonale funkčný, musíte ho okamžite odstaviť z prevádzky!

Ukazovatel' porúch

Následovné poruchy sa ukážu v políčku 2 „relatívna vlhkost' vzduchu“:

Porucha	Chyba
E3	Poškodený senzor vlhkosti vzduchu
E4	Plná záchytná nádoba na vodu
E5	Poškodený senzor chladiaceho obehu

i Ak sa objavia poruchy označené ako E3 a E5, obráťte sa na odborný servis.

Technické dáta

Typ / Model	ALE 600 N	ALE 800 N
Výrobný rok	viz posledná strana
Priechod vzduchu	680 m3/h	680 m3/h
Menovitý výkon	820 W	870 W
Menovitý príkon	3,8 A	3,6 A
Max.výkon 980 W 1000 W
Max.príkon	4,4 A	4,7 A
Ventilačný výkon 50 W 50 W
Pripojenie k sieti	230 V~ / 50 Hz	230 V~ / 50 Hz
Istenie siete 10 A 10 A
Teplotné pracovné rozmedzie	5 – 32°C	5 – 32°C
Rozmedzie vlhkosti vzduchu	30 – 90 % rel. Vlhkosti	30 – 90 % rel. vlhkosti
Odvlhčovací výkon pri 30 st. C / 80 % rel. vlhkosti	60 l / 24 h	80 l / 24 h
Druh ochrany	IP X0	IP X0
Chladiaci tlak	2,5 MPa	2,5 MPa
Parný tlak	1,0 MPa	1,0 MPa
Chladiaci prostriedok	R410a	R410a
Stredné množstvo chladiva	0,58 kg	0,72 kg
Max.obsah záchytnej nádoby	5,8 l	5,8 l
„Ukazovate“ plnej nádoby pri	3,9 l	3,9 l
Kubický obsah miestnosti (pri výške stropu 2,5 m)	150 – 200 m3	250 – 300 m3
Podlahová plocha miestnosti	60 – 80 m2	100 – 120 m2
Hladina akustického tlaku LWA	< 70 dB (A)	< 70 dB (A)
Hladina hlučnosti LPA	53 dB (A)	53 dB (A)
Hmotnosť	51,5 kg	53,5 kg

Plán zapojenie

Plán obehu chladiva

Zoznam náhradných dielov

Pos.- Nr.	Náhradný diel - číslo	Popis
1	417679	Skriňová klapka
2	417610	Záchytná nádoba na vodu s plavákom a zátkou
3	417660	Odvodňovacia hadica
4	417661	Skriňový kryt
5	417655	Upevňovací driek
6	417656	Vzduchový filter
7	417657	Koleso
8	417658	Clona spínača (samolepka)
9	417622	kompl. plavák
10	417618	Bezpečnostná samolepka

Pri objednávke náhradných dielov bezpodmienečne uvedte:

Typ odvlhčovača, rok výroby, číslo náhradného dielu. Inak nie je možné zaručit' korektné dodanie správného dielu!

SK

ATIKA 1 2 3 4 5 6 7 8 9 10

Záruka

Prosíme prečítajte si priložené záručné prehlásenie.
