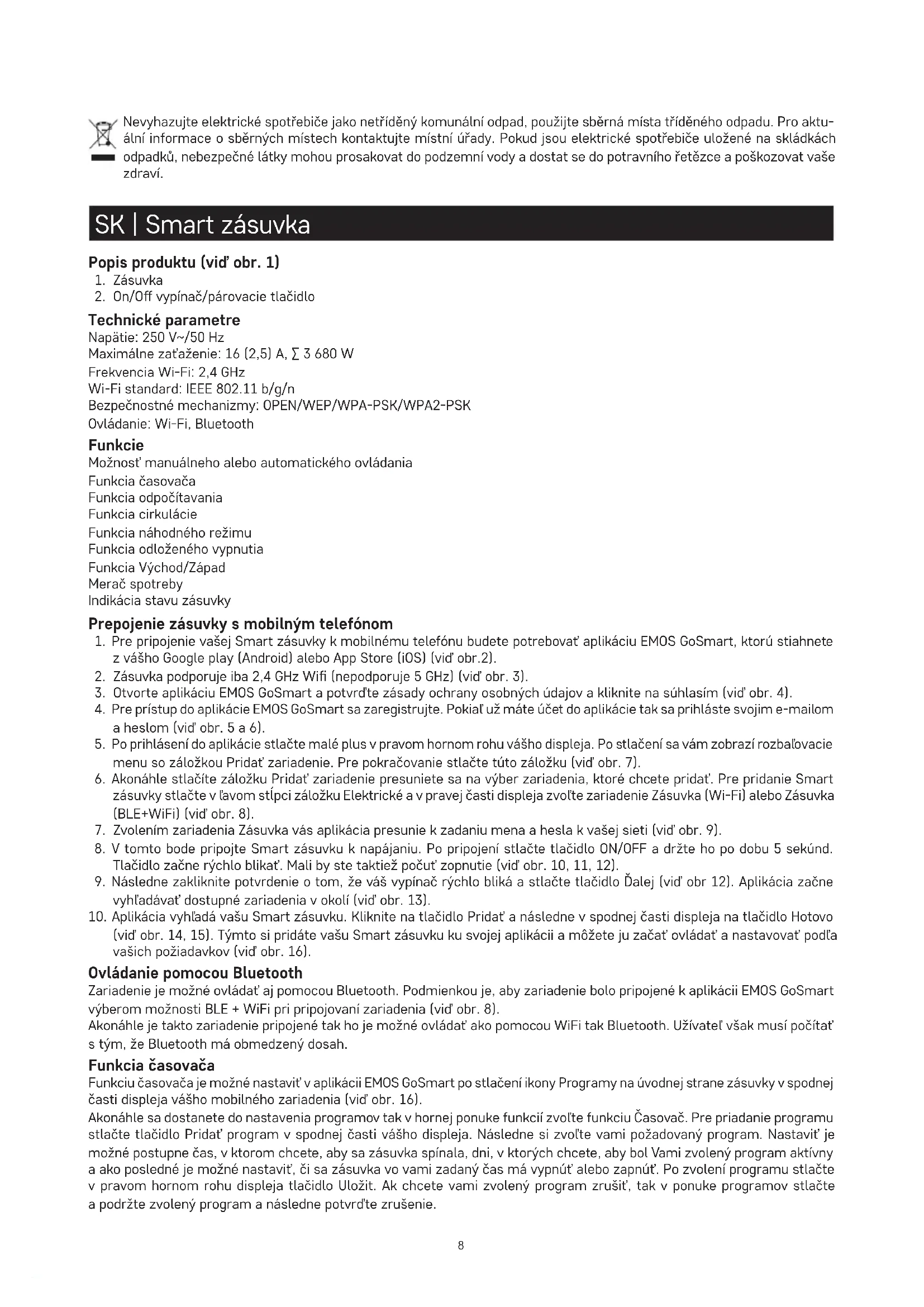

NÁVOD NA OBSLUHU P5551 Emos

Technické parametre Napätie: 250 V~/50 Hz Maximálne zaťaženie: 16 (2,5) A, ∑ 3 680 W Frekvencia Wi-Fi: 2,4 GHz Wi-Fi standard: IEEE 802.11 b/g/n Bezpečnostné mechanizmy: OPEN/WEP/WPA-PSK/WPA2-PSK Ovládanie: Wi-Fi, Bluetooth Funkcie Možnosť manuálneho alebo automatického ovládania Funkcia časovača Funkcia odpočítavania Funkcia cirkulácie Funkcia náhodného režimu Funkcia odloženého vypnutia Funkcia Východ/Západ Merač spotreby Indikácia stavu zásuvky Prepojenie zásuvky s mobilným telefónom

1. Pre pripojenie vašej Smart zásuvky k mobilnému telefónu budete potrebovať aplikáciu EMOS GoSmart, ktorú stiahnete

3. Otvorte aplikáciu EMOS GoSmart a potvrďte zásady ochrany osobných údajov a kliknite na súhlasím (viď obr. 4).

4. Pre prístup do aplikácie EMOS GoSmart sa zaregistrujte. Pokiaľ už máte účet do aplikácie tak sa prihláste svojim e-mailom a heslom (viď obr. 5 a 6). 5. Po prihlásení do aplikácie stlačte malé plus v pravom hornom rohu vášho displeja. Po stlačení sa vám zobrazí rozbaľovacie menu so záložkou Pridať zariadenie. Pre pokračovanie stlačte túto záložku (viď obr. 7). 6. Akonáhle stlačíte záložku Pridať zariadenie presuniete sa na výber zariadenia, ktoré chcete pridať. Pre pridanie Smart zásuvky stlačte v ľavom stĺpci záložku Elektrické a v pravej časti displeja zvoľte zariadenie Zásuvka (Wi-Fi) alebo Zásuvka (BLE+WiFi) (viď obr. 8).

7. Zvolením zariadenia Zásuvka vás aplikácia presunie kzadaniu mena a hesla k vašej sieti (viď obr. 9).

8. V tomto bode pripojte Smart zásuvku k napájaniu. Po pripojení stlačte tlačidlo ON/OFF a držte ho po dobu 5sekúnd.

Tlačidlo začne rýchlo blikať. Mali by ste taktiež počuť zopnutie (viď obr. 10, 11, 12). 9. Následne zakliknite potvrdenie o tom, že váš vypínač rýchlo bliká a stlačte tlačidlo Ďalej (viď obr 12). Aplikácia začne vyhľadávať dostupné zariadenia v okolí (viď obr. 13). 10. Aplikácia vyhľadá vašu Smart zásuvku. Kliknite na tlačidlo Pridať a následne v spodnej časti displeja na tlačidlo Hotovo (viď obr. 14, 15). Týmto si pridáte vašu Smart zásuvku ku svojej aplikácii a môžete ju začať ovládať a nastavovať podľa vašich požiadavkov (viď obr. 16). Ovládanie pomocou Bluetooth Zariadenie je možné ovládať aj pomocou Bluetooth. Podmienkou je, aby zariadenie bolo pripojené k aplikácii EMOS GoSmart výberom možnosti BLE + WiFi pri pripojovaní zariadenia (viď obr. 8). Akonáhle je takto zariadenie pripojené tak ho je možné ovládať ako pomocou WiFi tak Bluetooth. Užívateľ však musí počítať stým, že Bluetooth má obmedzený dosah. Funkcia časovača Funkciu časovača je možné nastaviť v aplikácii EMOS GoSmart po stlačení ikony Programy na úvodnej strane zásuvky vspodnej časti displeja vášho mobilného zariadenia (viď obr. 16). Akonáhle sa dostanete do nastavenia programov tak v hornej ponuke funkcií zvoľte funkciu Časovač. Pre priadanie programu stlačte tlačidlo Pridať program v spodnej časti vášho displeja. Následne si zvoľte vami požadovaný program. Nastaviť je možné postupne čas, v ktorom chcete, aby sa zásuvka spínala, dni, vktorých chcete, aby bol Vami zvolený program aktívny a ako posledné je možné nastaviť, či sa zásuvka vo vami zadaný čas má vypnúť alebo zapnúť. Po zvolení programu stlačte v pravom hornom rohu displeja tlačidlo Uložit. Ak chcete vami zvolený program zrušiť, tak v ponuke programov stlačte apodržte zvolený program a následne potvrďte zrušenie.9 Funkcia odpočítavania Funkciu odpočítavania je možné nastaviť v aplikácii EMOS GoSmart po rozkliknutí ikony Programy na úvodnej strane zásuvky vspodnej časti displeja Vášho mobilného zariadenia (viď obr. 16). Akonáhle sa dostanete do nastavenia programov tak v hornej ponuke funkcií zvoľte funkciu Odpočet. Pre pridanie programu si zvoľte požadovaný čas pre Odpočet. Odpočítavanie potvrdíte stlačením tlačidla v spodnej časti displeja. Pre zvolenie, či sa za daný čas zásuvka vypne alebo zapne stačí zásuvku vypnúť/zapnúť. Ak teda zásuvku vypnete, tak sa zásuvka za vami zvolený čas zapne. Pokiaľ však zásuvku zapnete, tak sa zásuvka za vami zvolený čas vypne. Pre zrušenie odpočítavania stlačte v záložke Odpočet tlačidlo . Funkcia cirkulácie Funkcia cirkulácie je nastavenie takého programu, pri ktorom je možné nastaviť začiatok i koniec jeho intervalu a zároveň utohto programu je možné nastaviť na akú dlhú dobu má byť zapnutá aj vypnutá. Funkciu cirkulácie je možné nastaviť v aplikácii EMOS GoSmart po rozkliknutí ikony Programy na úvodnej strane zásuvky vspodnej časti displeja vášho mobilného zariadenia (viď obr. 16). Akonáhle sa dostanete do nastavenia programov tak v hornej ponuke funkcií zvoľte funkciu Cirkulácia. Pre priadanie programu stlačte tlačidlo Pridať cirkuláciu v spodnej časti vášho displeja. Následne si zvoľte vami požadovanú cirkuláciu. Nastaviť je možné interval celej cirkulácie, dni, po ktoré bude táto cirkulácia aktívna a tiež je možné nastaviť dobu, po ktorú bude program zapnutý a vypnutý. Po zvolení programu stlačte vpravom hornom rohu displeja na tlačidlo Uložiť. Ak chcete zvolený program zrušiť, tak v ponuke programov stlačte a podržte zvolený program a následne potvrďte zrušenie. Príklad: Nastavíme cirkuláciu v intervale 6:00–8:00. Dobu zapnutia nastavíme na 30 minút a dobu vypnutia na 15 minút. Zásuvka bude zapnutá v intervale 6:00–6:30 -> Vypnutá vintervale 6:30–6:45 -> Zapnutá v intervale 6:45–7:15 -> Vypnutá vintervale 7:15–7:30 -> Zapnutá v intervale 7:30–8:00 -> Následne je interval celej cirkulácie pri konci a zásuvka se vypne. Funkcia náhodného režimu Funkciu náhodného režimu je možné nastaviť v aplikácii EMOS GoSmart po rozkliknutí ikony Programy na úvodnej strane zásuvky v spodnej časti displeja vášho mobilného zariadenia (viď obr. 16). Akonáhle sa dostanete do nastavenia programov tak v hornej ponuke funkcií zvoľte funkciu Náhodný režim. Pre pridanie programu stlačte tlačidlo Pridať náhodný režim v spodnej časti vášho displeja. Nastaviť jemožné interval celého Náhodného režimu a dni, po ktoré bude váš Náhodný režim aktívny. Po zvolení programu stlačte v pravom hornom rohu displeja na tlačidlo Uložiť. Ak chcete vami zvolený program zrušiť, tak vponuke programov stlačte a podržte vami zvolený program anásledne potvrďte zrušenie. Nastavením tejto funkcie sa zásuvka dostane do náhodného režimu, vďaka ktorému sa vaša zásuvka bude náhodne spínať a vypínať. Pre intervaly, ktoré sú dlhšie alebo rovné 1 hodine platí, že zásuvka sa zopne v časovom intervale 2–30 minút od začiatku nastaveného intervalu a vypne 2–30 pred vypršaním nastaveného intervalu. Príklad: Ak si nastavíte režim na interval od 8:00 do 10:00 tak sa zásuvka zopne v rozmedzí 8:02–8:30 a vypne v čase 9:30–9:58. Pre intervaly, ktoré sú kratšie než 1 hodina platí, že zásuvka sa zopne v intervale 2–X minút a vypne opäť v intervale 2–X. Hodnota X sa odvíja podľa dĺžky nastaveného intervalu celej funkcie. X = (Dĺžka intervalu/2) - 2. Príklad: Ak si nastavíte režim na interval 8:00–8:30. Tak sa vaše zariadenie zopne v rozmedzí 8:02–8:13 a vypne v rozmedzí 8:17–8:28. Tento interval sa vypočítal ako X = (30/2) - 2. Kde hodnota 30 sa rovná dĺžke celého intervalu. Teda je Váš interval pre zop- nutie/vypnutie dlhý 2–13 minút. Funkcia odloženého vypnutia Funkcia odloženého vypnutia je poloautomatické nastavenie zásuvky tak, aby po každom manuálnom zapnutí sa zásuvka vypla za vami prednastavený čas. Funkciu odloženého vypnutia je možné nastaviť v aplikácii EMOS GoSmart po rozkliknutí ikony Programy na úvodnej strane zásuvky v spodnej časti displeja vášho mobilného zariadenia (viď obr. 16). Akonáhle sa dostanete do nastavenia programov tak v hornej ponuke funkcií zvoľte funkciu Odložené vypnutie. Pre nastavenie odloženého režimu je nutné si nastaviť požadovaný čas anásledne funkciu aktivovať pomocou tlačidla . Akonáhle funkciu aktivujete je možné ju zrušiť opäť rovnakým tlačidlom. Príklad: Ak si nastavíte čas Odloženého vypnutia na 30 minút a aktivujete funkciu pomocou tlačidla potom po každom zapnutí, buď to manuálne na zásuvke alebo v aplikácii EMOS GoSmart, sa zásuvka vypne po uplynutí vami zvoleného času. Funkcia Východ/Západ Funkcia Východ/západ je nastavenie, pri ktorom je možné si zvoliť vypnutie/zapnutie zásuvky pred, po alebo s východom/ západom slnka. Funkciu Východ/západ je možné nastaviť v aplikácii EMOS GoSmart po rozkliknutí ikony programy na úvodnej strane zásuvky v spodnej časti displeja Vášho mobilného zariadenia. Akonáhle sa dostanete do nastavenia programov tak v hornej ponuke funkcií zvolíte funkciu Východ/západ. Pre nastavenie režimu je nutné si nastaviť Vami požadované dni, v ktorých bude funkcia aktívna, a či chcete funkciu aktivovať pred, po alebo s východom/západom. Následne stačí funkciu aktivovať pomocou tlačidla akonáhle funkciu aktivujete je možné ju zrušiť opäť rovnakým tlačidlom. Príklad:10 Ak nastavíte zásuvku do nastavenia 2 hodiny pred východom a hodinu pred západom tak pokiaľ slnko vycházdza 6:38 zásuvka sa zapne v čase 4:38. Ak slnko zapadá v čase 20:48 tak sa zásuvka vypne v čase 19:48. Merač spotreby Zásuvku je možné využiť aj pre meranie spotreby. Zmeranú spotrebu vášho zariadenia pripojeného k zásuvke je možné monitorovať v aplikácii EMOS GoSmart. Ak v aplikácii na úvodnej strane zásuvky stlačíte záložku , tak sa presuniete do prehľadu spotreby energie. Spotreba energie sa ukladá po dňoch v spodnej časti obrazovky. Nastavenie LED indikácie zásuvky Led indikáciu Smart zásuvky je možné nastaviť do 4 režimov. Tieto režimy sú:

1. LED indikátor značí ON/OFF – Pokiaľ je zásuvka zapnutá -> LED indikátor svieti. Pokiaľ je zásuvka vypnutá -> LED

2. LED indikátor značí opačne ON/OFF – Pokiaľ je zásuvka zapnutá -> LED indikátor nesvieti. Pokiaľ je zásuvka vypnutá

-> LED indikátor svieti.

3. LED indikátor vypnutý – Indikátor nesvieti, keď je zásuvka vypnutá aj keď je zapnutá.

4. LED indikátor zapnutý – Indikátor svieti, keď je zásuvka vypnutá aj keď je zapnutá.

Tieto režimy je možné nastaviť v Nastavení zásuvky. Záložka sa nachádza v aplikácii EMOS GoSmart na úvodnej strane zásuvky vspodnej časti displeja vášho mobilného zariadenia (viď obr. 16). Bezpečnostné upozornenie

• Nezasahujte do konštrukcie zásuvky.

• Poškodenú zásuvku nepoužívajte.

• Neprekračujte maximálne prípustné zaťaženie zásuvky.

• Nesprávne použitie môže spôsobiť zasiahnutie elektrickým prúdom alebo nebezpečie požiaru.

• Venujte pozornosť údajom na typovom štítku pripojovaných elektrických spotrebičov k prístroju. Maximálny príkon pripoje- ných elektrických spotrebičov k prístroju nesmie prekročiť hranicu 3 680 W (max. prúd 16 A). Indukčná záťaž max. 2.5 A.

• Tento spotrebič nie je určený pre používanie osobami (vrátane detí), ktorým fyzická, zmyslová alebo mentálna neschopnosť či nedostatok skúseností a znalostí zabraňuje v bezpečnom používaní spotrebiča, ak na ne nebude dohliadnuté alebo ak neboli inštruované ohľadom použitia spotrebiča osobou zodpovednou za ich bezpečnosť. Na deti by sa malo dohliadať, aby sa zaistilo, že sa nebudú so spotrebičom hrať.

• Akékoľvek iné používanie tohto prístroja, než je uvedené vpredchádzajúcich bodoch tohto návodu, vedie k poškodeniu tohto výrobku a je spojené so vznikom nebezpečia ako je skrat, úraz elektrickým prúdom apod. Prístroj nesmie byť menený či akokoľvek prestavený! Je nutné bezpodmienečne dbať na bezpečnostné upozornenia. EMOS spol. s r. o. týmto vyhlasuje, že rádiové zariadenie typu P5551 je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlá- senie o zhode je k dispozícii na tejto internetovej adrese: http://www.emos.eu/download. Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné miesta triedeného odpadu. Pre aktuálne informácie o zberných miestach kontaktujte miestne úrady. Pokiaľ sú elektrické spotrebiče uložené na sklád- kach odpadkov, nebezpečné látky môžu presakovať do podzemnej vody a dostať sa do potravinového reťazca a poško- dzovať vaše zdravie. PL | Smart gniazdo Opis produktu (patrz rys. 1)
