NÁVOD NA OBSLUHU ADE 604 B Arçelik

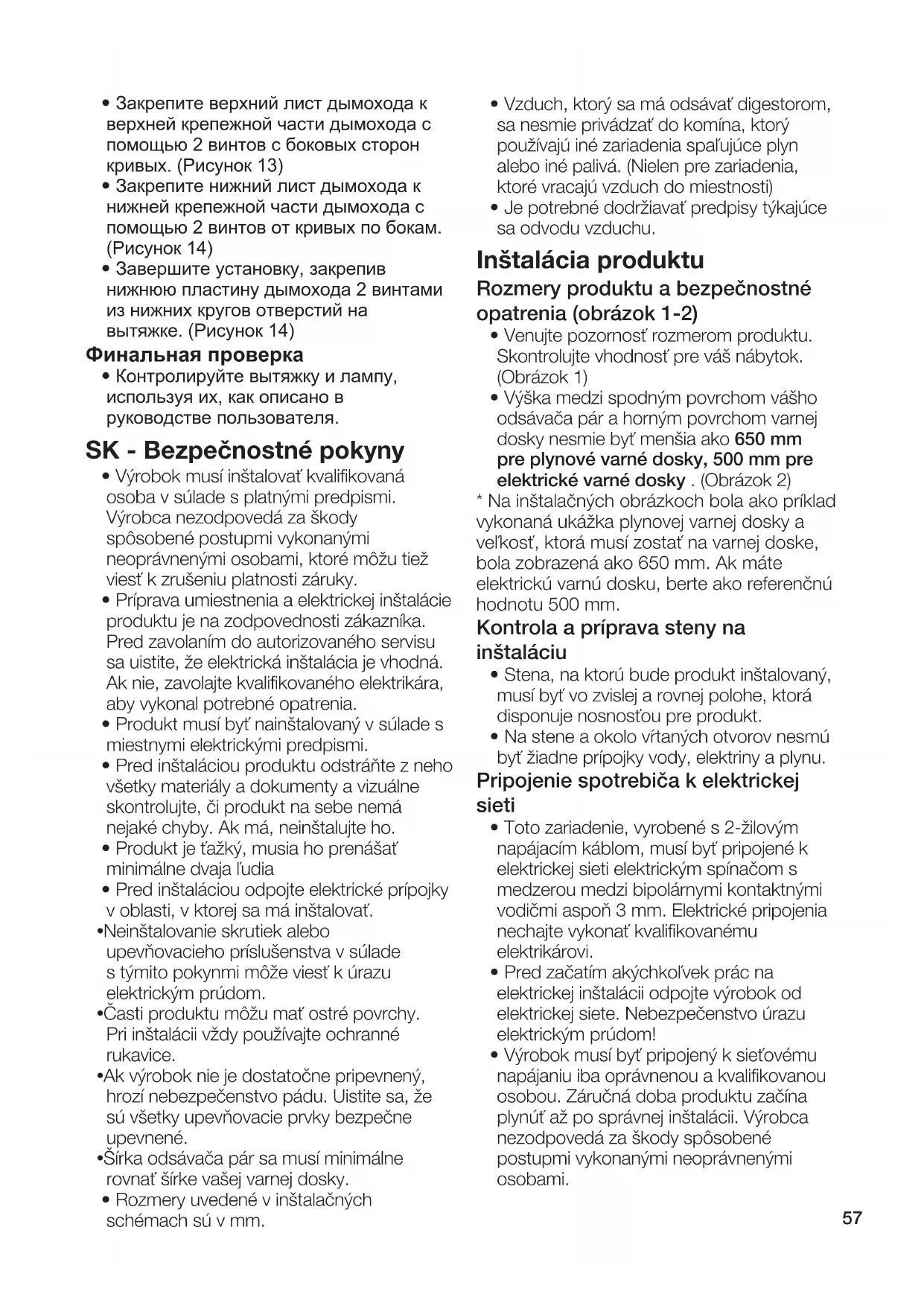

• Vyrobok musi instalovat kvalifikovaná osoba v sulade s platnymi predpismi. Vyrobca nezodpovedá za škody spôsobné postupmi vykonánymi neoprávněmi osobami, ktoré možu tiež viest' k zrušeniu platnosti záruky.
• Priprava umiestrenia a elektricnej instalacie produktu je na zodpovednosti zákaznika.
  Pred zavolanim do autorizovaného servisu sa uistite, ze elektrická instalácia je vchodna.
  Ak nie, zavolajte kvalifikovaného elektrikária, aby vykonal potrebné opatrenia.
• Produkt musí byt'nainstalovaný v súlade s miestnymi elektrickými predpismi.
• Pred instalaciou produktu odstrante z neho vsetky materiały a dokumenty a vizualne skontrolujte, cis produkt na sebe nemá nejaké chyby. Ak ma, neinstalujte ho.
• Produkt je tăzký, musia ho prenašat minimálne dvaja l'dzia
  Pred instalaciou odpojte elektrické pripojky v oblasti, v ktorej sa ma instalovat.
• Neinstalovanie skrutiek alebo upevnovaceho prisluşenstva v sulade s tymito pokynmi moze viest k urazu elektrickým prudom.
• Casti produktu možu mat' ostre povrchy. Pri instalacii vždy používajte ochranné rukavice.
  Ak vrobok nie je dostatočne pripevný, hroží nebezpečenstvo pádu. Uistite sa, ze su vsetky upevnovacie privky bezpečne upevnene.
• Širka odsávača pár sa musí minimálne rovnat širke vasej varnej dosky.
• Rozmery uvedene v instalačnych schémach su v mm.

Vzduch, ktony sa ma odsavat digestorom, sa nesmie privadzat do komina, ktony pouzivaju ine zariadenia spalujuce plyn alebo ine paliva. (Nielen pre zariadenia, ktoré vracaju vduch do miestnosti)
- Je potrebné dodržiavat predpisy tykajuce sa odvodu vzduchu.

Instalácia produktu

Rozmery produktu a bezpečnostné opatrenia (obrázok 1-2)

• Venujte pozornost'rozmerom produktu. Skontrolujte vchodnost'pre vajs nabytok. (Obrazok 1)

• Vyška medzi spodnám povrchom vasho odsávača pár a horným povrchom varnej dosky nesmie byt menšia ako 650 mm pre plynové varné dosky, 500 mm pre elektrické varné dosky. (Obrázok 2)

• Na instalačných obrázkoch bola ako priklad vykonaná ukažka plynovej varnej dosky a velkost, ktorá musí dosta na varnej doske, bola zobrazená ako 650 mm. Ak mate elektrickú varnu dosku, berte ako referencné hodnotu 500 mm.

Kontrola a priprava steny na instalaciu

• Stena, na ktorú bude produkt instalovaný, musí byt'vo zvislej a rovnej polohe, ktorá disponuje nosnostóu pre produkt.
• Na stene a okolo vrtanych otvorov nesmú bytžiadne pripojky vody, elektriny a plynu.

Pripojenie spotrebica k elektrickej sieti

• Toto zariadenie, vyrobené s 2-žilovým napájacím káblom, musí byt pripojene k elektrickej sieti elektrickým spinačom s medzerou medzi bipolarnymi kontaktnými vodičmi aspon 3 mm. Elektrické pripojenia nechajte vykonat' kvalifikovanému elektríkarovi.
  Pred zaćatím akýchkol'vek prác na elektrickej instaláci odpoje vyrobok od elektrickej siete. Nebezpečenstvo urazu elektrickým prudom!

• Vyrobok musí byt' pripojený k sietovému napájaniu iba oprávnenou a kvalifikovanou osobou. Záručná doba produktu začina plynúť az po správnéj instaláci. Vyrobca nezodpovedá za škody spôsobné postupmi vykonánymi neoprávněmi osobami.

• Spotrebič nainstalujte tak, aby ste sa po instaláci l'ahko dostali k elektrickej prípojke (zástrčka, zásuvka).
  -Ak bol văs vyrobok vyrobený so zăstrčkou, neodrežte zăstrčku, aby ste ju tripojili k elektrickej sieti počas instalácie. V opačnom pripline sa záruka stava neplatnou a u používatela'možu vzniknút bezpečnostné rizíka.

Instalacné rozmery a detaily (Obrázok 3-4)

• Rozmery, v priplinektorych je mozné vyrobok instalovat's dvojitym kominom, su uvedené na obrazku 3b.
  Ak ho budete instalovat's dvojitym kominom, vzdialenost od požadovanej vzdialenosti nad varnou doskou k vašmu nabytku musi byt' v Rozmedzi 910-1138 mm. (Obrázok 4b)
• Ak ho budete instalovat's Jednám kominom, vzdialenost' od požadovanej vzdialenosti nad varnou doskou k vašmu nábytku musi byt' 748 mm. (Obrázok 3a-4a). Pre instaláciu s Jednám kominom použite horný komín, ktorý má vetrací otvor.

Zostavenie Častí na upevnenie produktu (Obrázok 5-6-7)

• Vycentrujte varnú dosku a nakreslite zvislú osovú Čiaru na stenu.
• Nakreslite vodorovnu referencnú Čiaru merajúcu 650 mm od hornej Časti varnej dosky. (Obrázok 5)
• Vycentrujte šablónu dodanú s produktom na referenčné bod, ktorý ste nakreslili, prilepte ju na stenu a ceruzkou označte otvory v šablóne. (Obrázok 6)
• Označte otvory pre upevnovacie diely komina podla Rozmerov uvedenych na obrázku 6 z vrchu vášho nábytku alebo stropu.
• Upevnovaci Čast odsávača pá r a upevnovacie Časti komína pripevnite na stenu, ako je znázomené na obrázku 7.

Zavesenie, vyrovnanie a upevnenie odsávača pár (Obrázok 8-9-10-11)

• Zaveste odsávač pár na Čast' na upevnenie odsávača, ktorú ste pripevnili na stenu. (Obrázok 8)

• Zarovnajte varnu dosku do strednej polohy posunutim odsavača dolava a doprava na upevnovacich Častiach. (Obrazok 9)

• Otvorte skleneny kryt odsávača a vyberte hliníkový filter, ako je znázornene na obrázku 10.

• Pripevnite odsávač pár na upevnovacičast' odsávača, ako je znázomené na obrázku 11, s otvoreným sklenenym krytom.
  Zatvorte skleneny krys odsavača vlozenim hliníkového filtra na svoje miesto.

Montáz vystupnej rury komina (Obrázok 12)

• Ako je znázornene na obrázku 12, umiestnite kryt, ktorý zabrańje spātnému prudeniu vzduchu do kominoveho vystupu.
• Ak je priemer vasej komínovej tripojovacej rúry 150 mm, umiestnite komínovú vystupné rúru na kryt
• Ak je priemer vasho kominoveho pripojovacieho potrubia 120 mm; Kominovu vystupnru ruru umiestnite po umiestneni pripojovacieho adaptera na kryt.
  Spravne utesnite spojovacie body.

Upevnenie kominovych plechov (Obrazok 13-14)

• Ak je priemer vasho kominoveho pripojovacieho potrubia 120 mm; Prileptedodanu pasku okolo spoja pripojovacieho adaptera a otvoru na vystup vzduchu. (Obrazok 13)
• Hornú komínovú dosku pripevnite 2 skrutkami zo strán oblúkov k hornej Časti uchytenia komína. (Obrázok 13)
• Spodnú komínovú dosku pripevnite 2 skrutkami z oblukov na bokoch k spodnej Časti na upevnenie komina. (Obrázok 14)
• Dokončite instaláciu upevnením spodnej kominovej dosky pomocou 2 skrutiek z kruhov spodněch otvorov na odsávači pár. (Obrázok 14)

Záverečná kontrola

• Odsávač a lampu ovládajte tak, ako je popísané v používatěskej príručke.
