DSD4225FOBGF - Monitor Hikvision - Bezplatný návod na obsluhu

Typ produktu	LED farebný monitor
Značka	Hikvision
Model	DSD4225FOBGF
Rozmery (Š x V x H)	950 mm x 540 mm x 80 mm (odhad)
Hmotnosť	Približne 15 kg (odhad)
Napájanie	220-240 V AC, 50/60 Hz
Spotreba elektrickej energie	150 W (odhad)
Hlavné funkcie	LED farebný displej, široká farebná škála, stabilný výkon, dlhá životnosť, vhodný pre rôzne scenáre (rozhlasové stanice, zasadacie miestnosti, video dohľad)
Údržba a čistenie	Čistite jemnou suchou handričkou. Nepoužívajte kvapaliny ani abrazívne prostriedky. Pred čistením odpojte.
Inštalácia	Montáž na stenu na nehorľavý povrch (betón). Dodržujte pokyny na montáž. Maximálna vzdialenosť od steny: 5 mm.
Bezpečnosť	Pripojte do uzemnenej zásuvky. Pred údržbou odpojte. Prístupný vypínač. Zabráňte kontaktu s kvapalinami.
Náhradné diely a opraviteľnosť	Pre opravy kontaktujte autorizovaný servis Hikvision. Používajte iba originálne diely.
Prevádzková teplota	0 °C až 40 °C (odhad)
Prevádzková vlhkosť	10 % až 90 % bez kondenzácie (odhad)
Pripojenie	Vstup DVI/HDMI (podľa konfigurácie)
Dodávané príslušenstvo	Napájací kábel, multifunkčný kábel, sieťový kábel (podľa verzie)

Často kladené otázky - DSD4225FOBGF Hikvision

Ako nainštalovať monitor DSD4225FOBGF ?

Inštaláciu musí vykonať odborník. Upevnite monitor na betónovú stenu alebo nehorľavý povrch pomocou dodaného držiaka. Dodržte maximálnu vzdialenosť 5 mm medzi monitorom a stenou. Pripojte napájanie do uzemnenej zásuvky.

Aké káble sú potrebné na pripojenie monitora ?

Použite kábel DVI alebo HDMI pre video zdroj, sieťový kábel pre komunikáciu a vhodný napájací kábel (220-240 V). Pozrite si schému zapojenia v návode.

Monitor zobrazuje rozmazaný obraz, čo robiť ?

Skontrolujte pripojenie video káblov. Uistite sa, že zdroj poskytuje kompatibilný signál (rozlíšenie, frekvencia). Skúste resetovať nastavenia zobrazenia cez menu OSD.

Môžem používať monitor vonku ?

Nie, tento monitor je určený len na vnútorné použitie. Nesmie byť vystavený vlhkosti, dažďu ani extrémnym teplotám.

Ako vyčistiť obrazovku bez poškodenia ?

Odpojte zariadenie. Použite jemnú suchú handričku bez chemikálií. Na odolné škvrny handričku mierne navlhčite destilovanou vodou. Príliš silno netrite.

Čo robiť v prípade, že sa nič nezobrazuje alebo poruchy ?

Najskôr skontrolujte napájanie a pripojenia. Ak problém pretrváva, kontaktujte technickú podporu Hikvision alebo autorizovaný servis. Neotvárajte kryt sami, hrozí zásah elektrickým prúdom.

Monitor vydáva nezvyčajný zvuk, je to vážne ?

Mierne bzučanie môže byť normálne (ventilácia). Ak je zvuk hlasný alebo nezvyčajný, odpojte zariadenie a kontaktujte odborníka. Pri podozrivom zvuku zariadenie nepoužívajte.

Aká je záruka na monitor Hikvision DSD4225FOBGF ?

Štandardná záruka je 2 roky (pozri podmienky). Pre uplatnenie záruky si uschovajte nákupný doklad a dodržujte pokyny na používanie.

Je možné upevniť monitor na strop ?

Nie, dodaný držiak je určený len na montáž na stenu. Montáž na strop by mohla byť nestabilná a nebezpečná. Používajte iba určený držiak.

Kde nájdem kompletný návod vo francúzštine ?

Návod je k dispozícii vo formáte PDF na stránke notice-facile.com. Môžete tiež požiadať o preklad e-mailom výberom jazyka.

NÁVOD NA OBSLUHU DSD4225FOBGF Hikvision

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Všetky práva vyhradené.

Táto príručka je majetkom spoločnos Hangzhou Hikvision Digital Technology Co., Ltd. alebo jej pridružených spoločnos (ďalej len „spoločnosť Hikvision“) a bez predchádzajúceho písomného povolenia spoločnos Hikvision sa nemôže žiadnym spôsobom reprodukovať, meniť, prekladať ani distribuovať, čiastočne ani úplne. Pokiaľ nie je v tomto dokumente výslovne uvedené inak, spoločnosť Hikvision neposkytuje žiadne záruky, garancie ani vyhlásenia, výslovné ani predpokladané, týkajúce sa príručky a akýchkol’vek informácií v nej obsiahnutých.

Informácie o tomto návode

Návod obsahuje pokyny na používanie a spravovanie produktu. Obrázky, grafy, nákresy a všetky d'alšie informácie, ktoré sú v ňom uvedené, slúžia len na opis a vysvetlenie. Informácie uvedené v návode sa môžu zmeniť bez predchádzajúceho upozornenia v dôsledku aktualizácií rmvéru alebo iných príčin. Najnovšiu verziu tohto návodu nájdete na webovej stránke spoločnos Hikvision (hps://www.hikvision.com).

Používajte tento návod v súlade s pokynmi a radami odborníkov, ktorí sú vyškolení na obsluhu produktu.

Ochranné známky

• HIKVISION a iné ochranné známky a logá spoločnos Hikvision sú vlastníctvom spoločnos Hikvision v rôznych jurisdikciách.
  Iné ochranné známky a logá sú vlastníctvom príslušných majitelov.

Odmietnue zodpovednos

V MAXIMÁLNOM MOŽNOM ROZSAHU, KTORÝ POVOL'UJÚ PRÍSLUŠNÉ PRÁVNE PREDPISY, SA TÁTO PRÍRUČKA A OPÍSANÝ PRODUKT SPOLU S JEHO HARDVÉROM, SOFTVÉROM A FIRMVÉROM, DODÁVAJÚ V STAVE „AKO SÚ“ A „SO VŠETKÝMI PORUCHAMI A CHYBAMI“. SPOLOČNOST HIKVISION NEPOSKYTUJE ŽIADNE VÝSLOVNÉ ANI PREDPOKLADANÉ ZÁRUKY, OKREM INÉHO VRÁTANE ZÁRUKY PREDAJNOSTI, USPOKOJIVEJ KVALITY ALEBO VHODNOSTI NA KONKRÉTNY ÚČEL. POUŽÍVANIE PRODUKTU JE NA VAŠE VLASTNÉ RIZIKO. SPOLOČNOST HIKVISION V ŽIADNOM PRÍPADE NENESIE ZODPOVEDNOST ZA ŽIADNE OSOBITNÉ, NÁSLEDNÉ, NÁHODNÉ ALEBO NEPRIAME ŠKODY, OKREM INÉHO VRÁTANE ŠKÔD Z UŠLÉHO PODNIKATEľSKÉHO ZISKU, PRERUŠENIA PODNIKANIA, STRATY ÚDAJOV, POŠKODENIA SYSTÉMOV ALEBO STRATY DOKUMENTÁCIE, ČI UŽ NA ZÁKLADE PORUŠENIA ZMLUVY, PREČINU (VRÁTANE NEDBALOSTI), ZODPOVEDNOSTI ZA PRODUKT ALEBO INAK V SÚVISLOSTI S POUŽÍVANÍM PRODUKTU, A TO ANI V PRÍPADE, AK BOLA SPOLOČNOST HIKVISION UPOZORNENÁ NA MOŽNOST TAKÝCHTO ŠKÔD.

UZNÁVATE, ŽE POVAHA INTERNETU UMOŽNUJE INHERENTNÉ BEZPEČNOSTNÉ RIZIKÁ A SPOLOČNOST HIKVISION NENESIE ŽIADNU ZODPOVEDNOST ZA NEŠTANDARDNÚ PREVÁDZKU, ÚNIK OSOBNÝCH ÚDAJOV ANI ZA INÉ ŠKODY V DÔSLEDKU KYBERNETICKÉHO ÚTOKU, HAKERSKÉHO ÚTOKU, VÍRUSOVEJ INFEKCIE ALEBO INÝCH BEZPEČNOSTNÝCH RIZÍK SIETE INTERNET; V PRÍPADE POTREBY VŠAK SPOLOČNOST HIKVISION POSKYTNE VČASNÚ TECHNICKÚ PODPORU.

SÚHLASÍTE S POUŽÍVANÍM TOHTO PRODUKTU V SÚLADE SO VŠETKÝMI PRÍSLUŠNÝMI ZÁKONMI A NESIETE VÝHRADNÚ ZODPOVEDNOST ZA ZABEZPEČENIE, ABY VAŠE POUŽÍVANIE BOLO V SÚLADE S PRÍSLUŠNÝMI ZÁKONMI. STE OBZVLÁŠT ZODPOVEDNÍ ZA POUŽÍVANIE TOHTO PRODUKTU SPÓSOBOM, KTORY NEPORUŠUJE PRÁVA TRETÍCH STRÁN, OKREM INÉHO PRÁVA PUBLICITY, PRÁVA DUŠEVNÉHO VLASTNÍCTVA, PRÁVA NA OCHRANU ÚDAJOV A INÉ PRÁVA NA OCHRANU SÚKROMIA. TENTO PRODUKT NESMIETE POUŽÍVAT NA ŽIADNE ZAKÁZANÉ ÚČELY VRÁTANE VÝVOJA ALEBO VÝROBY ZBRANÍ HROMADNÉHO NIČENIA, VÝVOJA ALEBO VÝROBY CHEMICKÝCH ALEBO BIOLOGICKÝCH ZBRANÍ, AKÝCHKOL'VEK AKTIVÍT V SÚVISLOSTI S AKOUKOL'VEK JADROVOU VÝBUŠNINOU ALEBO NEBEZPEČNÝM CYKLOM JADROVÉHO PALIVA, ALEBO NA PODPORU ZNEUŽÍVANIA L'UDSKÝCH PRÁV. V PRÍPADE AKÉHOKOL'VEK NESÚLADU MEDZI TOUTO PRÍRUČKOU A PRÍSLUŠNÝMI PRÁVNYMI PREDPISMI MAJÚ PREDNOST PRÍSLUŠNÉ PRÁVNE PREDPISY.

Regulačné informácie

Vyhlásenie o súlade s predpismi EÚ

Ak je to relevantné, tento výrobok a dodané príslušenstvo sú takisto označené značkou „CE“, także sú v súlade s príslušnými harmonizovanými európskymi normami uvedenými v smernici o elektromagneckej kompatibilite 2014/30/EÚ , smernici o níkom napátí2014/35/EU a smernici o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach 2011/65/EÚ . 2012/19/EÚ (smernica o odpade z elektrických a elektronických zariadení): Produkty označené týmto symbolom sa v rámci Európskej únie nesmú likvidovať spolu s netriedeným komunálnym odpadom. Po zakúpeníekvivalentného nového zariadenia zrecyklujte produkt tým, že ho odovzdáte miestnemu dodávateľovi alebo ho zlikvidujete na určených zberných miestach. Ďalšie informácie nájdete na lokalite: www.recyclethis.info

2006/66/ES (smernica o batériách): Tento produkt obsahuje batériu, ktorá sa v rámci Európskej únie nesmie likvidovať spolu s netriedeným komunálnym odpadom. Konkrétne informácie o batérii nájdete v dokumentácii produktu. Batéria je označená týmto symbolom, ktorý môže obsahovať písmená označujúce obsah kadmia (Cd), olova (Pb) alebo ortu (Hg). Zrecyklujte batériu tým, že ju odovzdáte dodávateľovi alebo ju zlikvidujete na určenom zbernom mieste. Ďalšie informácie nájdete na lokalite: www.recyclethis.info

Bezpečnostné pokyny

Pred používaním a inštaláciou produktu si musíte pozorne prečítať eto bezpečnostné pokyny.

Upozornenia a výstrahy:

• Toto je produkt triedy A a môže spôsobovať rádiové rušenie, pričom v takom prípade sa od používateľa môže vyžadovať, aby prijal primerané opatrenia.
• Pri používaní produktu je potrebné, aby ste dôsledne dodržiavali elektroinštalačné bezpečnostné predpisy platné na celoštátnej a regionálnej úrovni.
• Zariadenie musí byť pripojené k uzemnenej sietovej zásuvke.
• Nebezpečenstvo zásahu elektrickým prúdom! Pred vykonávaním údržby odpojte všetky zdroje napájania.
• Mimo zariadenia musí byť nainštalované jednoducho dostupné odpojovacie zariadenia s parametrami 220/230/240 V str., 6 A pre každé zariadenie.
• Vysoký dotykový prúd! Pred pripojením napájania zabezpečte uzemnenie.
• Zaiste správne zapojenie koncoviek pri pripojení k prívodu striedavého sietového napájania.
• Zariadenie bolo navrhnuté tak, aby sa v prípade potreby dalo upravit na pripojenie k IT systému rozvodu napájania.
• Zariadenie nainštalujte podľa pokynov v tejto príručke.
• Aby sa predišlo zraneniu, musí byť zariadenie bezpečne pripevnené k podlahe/stene podľa inštalačných pokynov.
• Na zariadenie nikdy neumiestňujte predmety, ktoré by mohli lákať de, aby liezli na zariadenie, napríklad hračky alebo dial’kové ovládače.
• Zariadenie nainštalujte najviac 5 mm od steny alebo iných kovových stojanov.
• Zariadenie je určené na inštaláciu len na betónový alebo iný nehorľavý povrch.
• Pri presúvaní alebo používaní zariadenia dodržiavajte rozsah 90°.
• Zariadenie nesmie byť vystavené kvapkajúcim ani striekajúcim kvapalinám a na zariadenie sa nesmú umiestňovať žiadne predmety naplnené kvapalinou, napríklad vázy.
• VÝSTRAHA: Táto konzola je určená len na použie so zobrazovacou jednotkou LED. V prípade použia s inými zariadeniami môže dôjst k nestabilite a možnému zraneniu.
• VÝSTRAHA: Toto zariadenie je určené len na použie s konzolou pre zobrazovaciu jednotku LED. V prípade použia s inými prvkami (vozíky, stojany alebo nosiče) môže dôjst k nestabilite a možnému zraneniu.

Prehl'ad

Plnofarebná zobrazovacia jednotka LED predstavuje výrobok vyrobený s vysokou presnosťou, ktorý poskytuje zreteľný a živý obraz. Ponúka široký rozsah farieb, stabilný výkon, dlhú životnosť, rozsiahle možnos prispôsobenia sa prostrediu, efekvitu z hl’adiska nákladov a nízke náklady pri používaní. Zariadenie je vhodné na rôzne spôsoby použia, napríklad v rozhlasových a televíznych staniciach, na zobrazovanie v konferenčných miestnosach, pri video dohlade, na zobrazovanie informácií atď.

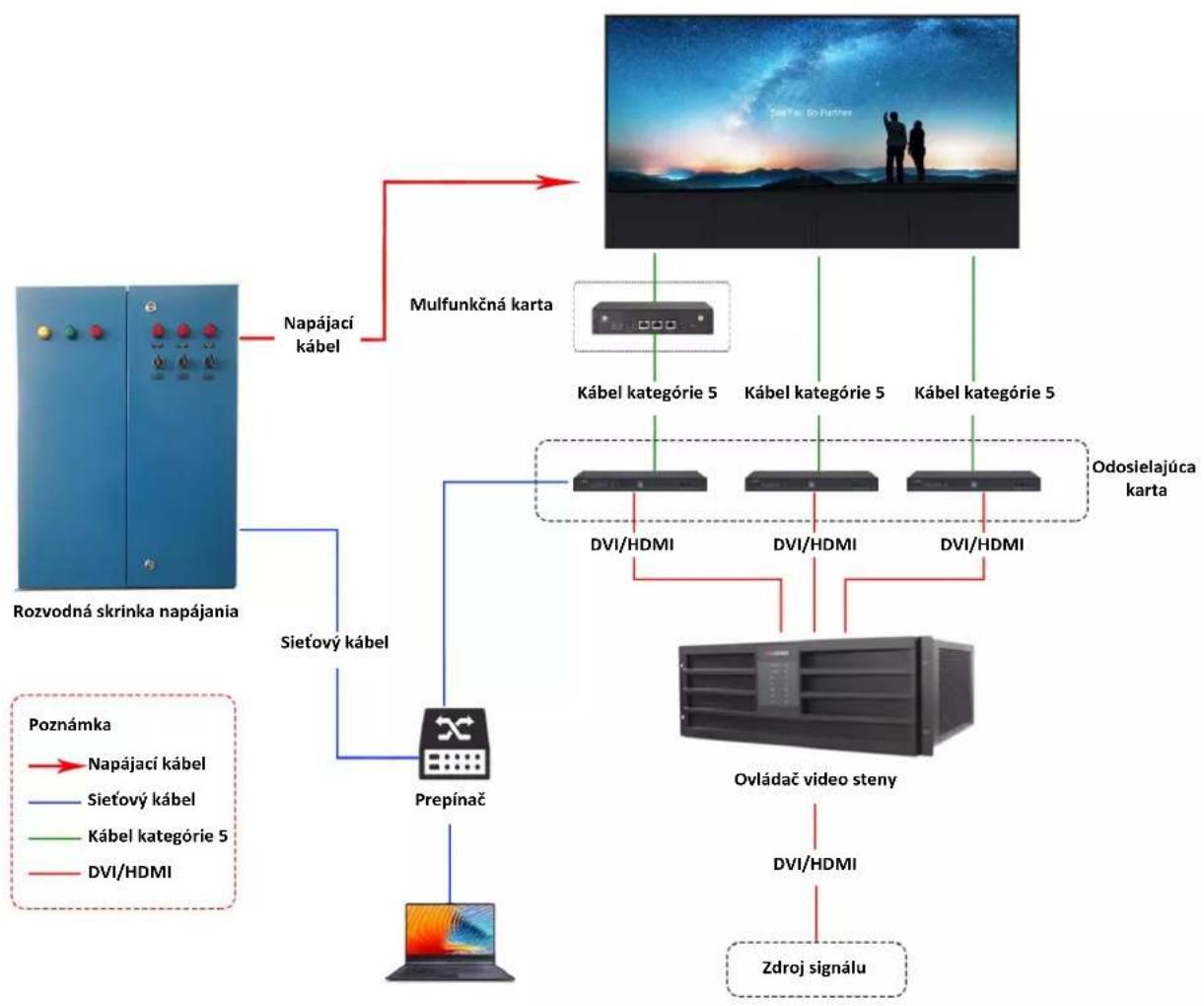

Typické použie

