UH 170513 W - Digestor AMICA - Bezplatný návod na obsluhu

Typ produktu	Univerzálna nástenná kuchynská digestor
Značka	Amica
Model	UH 170513 W
Počet rýchlostí	3 rýchlosti
Osvetlenie	Nezávislé, integrované
Typ tukového filtra	Hliníkový filter, umývateľný v umývačke riadu
Frekvencia čistenia tukového filtra	Aspoň raz za mesiac
Aktívny uhlíkový filter	Voliteľný, pre režim recirkulácie, neumývateľný, vymieňať každé 2 mesiace
Prevádzkové režimy	Odsávanie (vonkajšie odvádzanie) alebo recirkulácia (uhlíkový filter)
Priemer odvádzacieho potrubia	120 mm alebo 150 mm
Maximálna dĺžka potrubia	4 až 5 metrov
Napájacie napätie	220-240 V / 50 Hz
Montážna výška nad elektrickou varnou doskou	Pozri kartu produktu (technické špecifikácie)
Použitie	Iba na domáce použitie
Vonkajšia údržba	Vlhká handrička a neutrálny čistiaci prostriedok
Bezpečnostné pokyny	Neplameňovať pod digestorom, nepoužívať ako opornú plochu, nepoužívať bez tukového filtra
Obalové materiály	100% recyklovateľné
Záruka	Podľa záručného listu

Často kladené otázky - UH 170513 W AMICA

Ako nainštalovať digestor UH 170513 W?

Inštaláciu musí vykonať kvalifikovaný inštalatér. Postupujte podľa krokov znázornených na obrázku 3 v manuáli. Uistite sa, že stena je dostatočne pevná a že montážna výška dodržiava minimálne vzdialenosti uvedené na karte produktu. Pre režim odsávania pripojte odvádzacie potrubie s priemerom 120 alebo 150 mm, maximálna dĺžka 4-5 m.

Aká je odporúčaná montážna výška nad varnou doskou?

Presná montážna výška je uvedená na karte produktu (technické špecifikácie). Všeobecne pre elektrickú varnú dosku dodržiavajte pokyny výrobcu. Ak je v návode k vašej plynovej varnú doske uvedená väčšia vzdialenosť, dodržujte túto vzdialenosť (pozri obrázok 1a/b/c).

Ako čistiť hliníkový tukový filter?

Tukový filter je potrebné čistiť aspoň raz za mesiac. Môže sa umývať v umývačke riadu alebo ručne s jemným čistiacim prostriedkom alebo tekutým mydlom. Demontáž je znázornená na obrázku 5. Po niekoľkých umytiach je zmena farby normálna a neovplyvňuje funkčnosť.

Kedy je potrebné vymeniť uhlíkový filter?

Aktívny uhlíkový filter sa používa iba v režime recirkulácie. Nedá sa umývať ani regenerovať. Je potrebné ho vymeniť aspoň každé 2 mesiace, alebo častejšie pri intenzívnom používaní. Demontáž je znázornená na obrázku 6.

Je možné používať digestor bez tukového filtra?

Nie, je prísne zakázané používať digestor bez namontovaného hliníkového tukového filtra. Bez tohto filtra sa môže nahromadiť tuk a spôsobiť požiar.

Čo robiť, ak je napájací kábel poškodený?

Ak je napájací kábel poškodený, musí ho vymeniť výrobca, jeho servisné stredisko alebo podobne kvalifikovaná osoba, aby sa predišlo nebezpečenstvu. Nepoužívajte spotrebič s poškodeným káblom.

Ako prepnúť z režimu odsávania do režimu recirkulácie?

Na niektorých modeloch je potrebné prepnúť páku vnútri digestora (obrázok 8). V režime recirkulácie nainštalujte aktívny uhlíkový filter a ak je prítomný, prvok na usmernenie vzduchu. Odvádzacie potrubie nie je potrebné, ale pri výsuvných a teleskopických digestoroch je potrebné nainštalovať odvádzaciu hadicu smerujúcu do miestnosti.

Aké sú rýchlosti ventilátora a kedy ich používať?

Digestor má 3 rýchlosti. Rýchlosti 1 a 2 sú vhodné na bežné používanie s nízkou koncentráciou dymu. Rýchlosť 3 (najvyššia) je určená pre situácie s vysokou koncentráciou dymu, ako je smaženie alebo grilovanie.

Ako čistiť vonkajšok digestora?

Použite vlhkú handričku s neutrálnym čistiacim prostriedkom. Nepoužívajte rozpúšťadlá, alkohol, abrazívne prostriedky ani hrubé handričky, najmä na povrchoch z nehrdzavejúcej ocele. Vyhnite sa premočeným špongiam.

Čo robiť na konci životnosti spotrebiča?

Neodhadzujte spotrebič s domovým odpadom. Odrežte napájací kábel a odovzdajte ho v zbernom stredisku elektrického a elektronického odpadu. Obal (kartón, polystyrén, fólie) je 100% recyklovateľný.

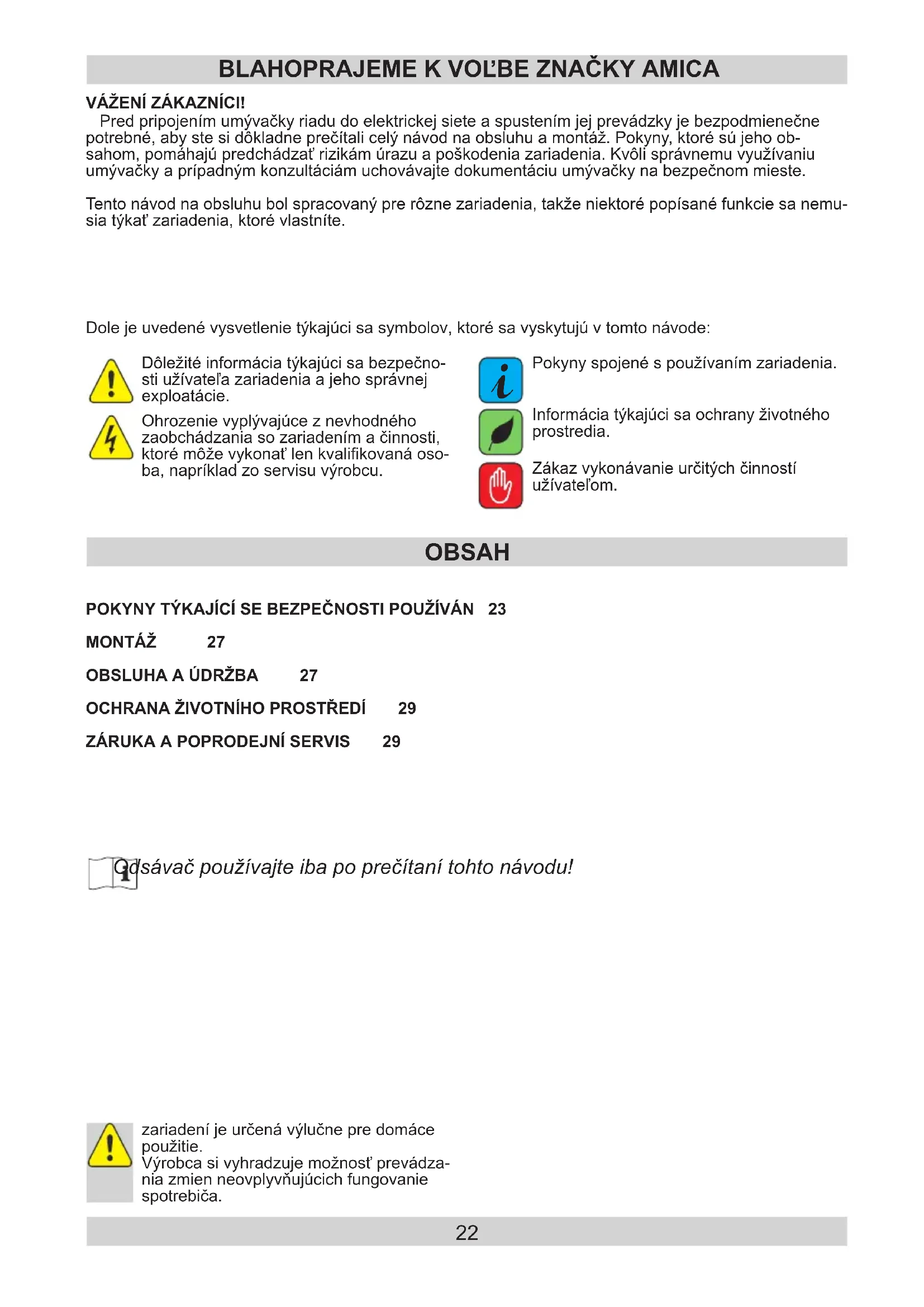

NÁVOD NA OBSLUHU UH 170513 W AMICA

Pred pripojenim umyvačky riadu do elektrickej siete a spustením jej prevádžky je bezpodmienečne potrebné, aby ste si dōkladne prečitali celý námod na obšluhu a montáž. Pokyny, ktoré su jeho obsahom, pomáhajú predchádžat rizikám urazu a poskodenia zariadenia. Kvjoli správnemu vyuzívaniu umyvačky a pripadným konzultáciám uchovávajte dokumentáciu umyvačky na bezpečnom mieste.

Tento námov na obsluhu bol spracovaný pre rozne zariadenia, takze niedtoré popisané funkcie sa nemusia týkat' zariadenia, ktoré vlastnite.

Dole je uvedené vysvetlenie týkajuci sa symbolov, ktoré sa vyskytujú v tomto námode:

Doležite informácia týkajuci sa bezpečnosti uživatel'za zariadenia a jeho správnéjexploatacie.

Ohrozenie vplyvajuce z nevhodného zaobchodzania so zariadenim a cinnosti, ktoré moze vykonat'len kvalifikovana osoba, napriklad zo servisu vyrobcu.

Pokyny spojene s používanim zariadenia.

Informácia týkajúci sa ochranyŽivotného prostredia.

Zákaz vykonávanie určitych Činností uživotel'm.

OBSAH

POKNY TYKAJICI SE BEZPECNOSTI POUZIVAN 23

MONTAZ 27

OBSLUHA A UDRZBA 27

OCHRANA ZIVOTNIHO PROSTREDI 29

ZÁRUKA A POPRODEJNÍ SERVIS 29

sávac používajte iba po precitani tohto námodu!

zariadení je určená výlucne pre domace použitie.

Vyrobca si vyhradzije moznost prevadzaniazmien neovplyvnujucich fungovanie spotrebica.

Vyrobca nenesie ziadnu zodpovednost' za eventualsekody alebo poziare sposobene zariadenim a vyplyvajucim z nedodrozovaniaPokynov uvedenych v tomto navodu.

Kuchynsky odsávač sa používa na odstrańovanie kuchynskych pár. Nepoužívajte ho na iné účely.

• Odsávač, ktorý funguje v režime odt’ahu, pripojte k prislušnému ventilăčnému potrubiu (nepripájaje ku komino-vym, dymovým alebo spalinovým potrubiam, któ su v prevádzke). Odsávač vyžaduje instaláciu potrubia, któ odvádza vzduch smerom von z miestnosti. Dlžka potrubia (najčastejsie rúrka Ø 120 alebo 150mm) nesmie byt'dlhšia ako 4-5 m. Potrubie, ktoré odvádza vzduch je taktiéž nutné pri teleskopickych a nábytkovych digestoroch v prevádkovom režime pohlcovača.

• Odsávač, ktorý je v prevalžkovom režime pohlcovаča vyžaduje instaláciu filtra s ak-tivnym uhlím. V tomto pripeade sa nevyžaduje instalácia potrubia odvázajúceho vzduch von, odporúča sa vsak montáž usmernováča prúdu vzduchu (iba komínove odsávače).

• Odsávač má nežávislé osvetlenie a tiež odtáhový ventilátor s možnost'ou nastavit'{jednu z niedkolíkych rychlostí otáčania.

V závislosti na verzii zariadenia je odsávač určeny na trvale pripevnenie na zvislú stenu nad plynovým alebo elektrickým sporákom (komínove a univerzálne odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsávače); na zvislú stenu v zabudovanom nábytku nad plynovým alebo elektrickým sporákom (teleskopické a vstavané odsávače). Predinstalaciou sa uistite, Či konštrukcia steny / stropu je dostatočná na udržanie odsávača. Niektoré modely odsávačov su vel'mi t'ažké.

Vyska instalacie zariadenia nad elektrickou varnou doskou je uvedená v liste vyrobku (technickej špecifikácii zariadenia). Ak je v námode na instaláciu plynovych zariadení uvedenávacšia vzdialenost,je potrebné to vziat do uvahy (obr. 1a/b/c).

• Pod kuchynským odsávačom nenechávajte otvorený othen, pri vyberani riadu z horákunastavte minimálny plamen. Vždy skontrolujte, Či plamen nepresahuje poza riad, pretože to spôsobuje neziaduce straty energia a nebezpečné koncentráciu tepla.

Jedlá pripravované na tukoch musia byt' neustále dohliadané, pretoze prílis zahriaty tuk sa može yznietit.

Pred kazdou operaciou cistenia alebo vymeny filtra alebo pred zaicatkom oprav, vytiahnite zastrcku spotrebica zo zasuvky.

Cistenie hlinikového filtra, je potrebné vykonávat' prinajmensom raz na mesiac, v suvislostis existujucim rizikom požiaru (nasyteny tuk je l'ahko zapalny).

Ak sa v miestnosti, okrem kuchynského odsávača,exploatuje aj iny spotrebič s neelektrickým napájaním (napr. pece na tekuté palivo, prietokové ohrievače, termy), je nutné zabezpečit postacujúcuventiláciu (privod vzduchu). Bezpečná exploatacia je možná,ked' pri sučasnej praci kuchynského odsávača a spa-lujúcich zariadení, ktoré su závislé na vzduchu v miestnosti, v mieste nastavenia tychto zaria-dení je podtlak majvš-sie 0,004 milibaru (tentobod neplatí, kedy je kuchynský odsávač použivaný ako absorbent zapachov).

• Odsávac nemoźne slúžit' ako plocha podpory pre osoby nachadzajuce sa v kuchyni.

• Odsávač musí byt' casto Čisteny jak zvnútra, tak i zvonka (NAJMENEJ RAZ MESACNE, pri dodržovaniePokynov týkajúcich sa udrzby, uvedenych v tomto námodu). Nedodržovanie zásad týkajúcich sa Čistenie odsávača, ako aj výmeny filtrovmöze spôsobit' vznik ohrozenia požiarom.

• Ak napajací kabel bude poškodený, to musí byt vymeneny v špecializovanom opravárenskom podniku.

• Je potreba zabezpečit možnost odpojenia spotrebica od elektrickej siete vytiahnutim zastrčky alebo vypnutim dvojpólového vypínača

• Toto zariadenie nie je prisposobené k používaniu osobami (v tom det'mi)s obmedzenou fyzickou, zmyslovou alebo psychickou schopnost'ou alebo osobami s nedostatočnymi skúsenost'ami a znalost'ami zariadenia, iba ak je uskutočnované pod dohl'adom alebo v sulade s navodom používania zariadenia, odovzdanom osobami odpovedajúcimi za ich bezpečnost'.

• Je potreba věnovat' zvlástnu pozornost' tomu, aby spotrebic nepoužívali deti ponechané bez dohl'adu

• Skontrlujte, Či napătie uvedeni na vyrobnom štītku odpovedá miestnym parametrom napájania.
  Pred montážou rozviñe a narovnajte sietový kabel
• Pozor! Obalový material (polyetylenové vrecuška, kúsky polystyrene a pod.) treba pocas rozbalovania udržovat' mimo dosahu detí.

UPOZORNENIE: pred pripojenim odsávača k sietovému napajaniu vždy skontrolujte, ā bol napajaci kabel správnene nainstalovaný a āi NE-BOL pritlačeny odsávačom počas montážnych prac. Nenapajaje spotrebie na elektrickou siet', pokial' nebola uplne dokončena jeho instalácia.

Montáz zariadenia krok za krokom je znázornená na obrázkoch 3...

Nastavenie digestora na režim odsávania

V toto priade je vzduch odvadzany von zvlastnym potrubim. Pri takom nastaveni je nutné odstranit pripadne filtres aktivnym uhlikom.

Digestor je pripojeny k ventilacnému otvoru odvadzajucemu vzduch von z miestosti pomocou pevného alebo pruzného potrubia s priemerom 120 mm a správnych objímok k tomuto potrubiu, ktoré su dostupné v obchodoch s instalačnymi materialmi.

Pripojenim je nutné poverit kvalifikovanú osobu.

Nastavenie digestora na režim filtrácie

V toto priade sa prefiltrovany vzduch vracia spa' do miestnosti prostrednictvom vyrezov umiestn'ych po oboch stranach horného komina.

Pri vybranjch modeloch univerzalnych odsavočov je potrebné prepnút páčku vo vnútri odsávača (obr. 8), aby ste mohli prepnút prévázdkový režim z odtahoveho na režim pohlcováča zapachov. Vycisteny vzduch sa vrati do miestnosti cez otvory, ktoré sa nachadzaju v hornej časti zariadenia.

Odsávače nábytkové a teleskopické, ktoré fungujú v režime pohlcovača vyžadujú montáž potrubia, ktoré odvadza vzduch. Druhý koniec potrubia je potrebné nasmerovat do miestnosti, tadial bude odvadzáný prefiltrovány vzduch.

Rychlosti ventilatoria

Najnižsia a prostredná rychlost slúžia na prevadzku za normalnych podmienok a na odstra-novanie nizkych koncentracić par, kym majvyssia rychlost slúži len na odstrañovanie vysokych koncentracić kuchynskych par, napr. poças vyprázania alebo grilovania.

OBSLUHA A UDRZBA

Ovladanie odsavace sa vykonava pomocou ovladacieho panela (obr. 4)

0 -Zapnutie /vypnutie

• prva rychlost' motora, dioda svieti,

• druhá rychlost' motora, dióda svieti,

• trebia richlost' motora, dióda svieti,
• zapnute / vypnutie osvetlenia.

Táto regulácia umozhuje zvolenie optimálnej rychlosti ventilatóra pre potreby expoatacie s minimálou hodnotou hluku.

Udrzba

Regulárna udrzba a cistenie spotrebica zabezpeci dobrou a bezporuchovou praci kuchynského odsávača, ako aj predlži jeho trvanlivost. Je nutné venovat špecialnu pozornost, aby tukové aj uhlíkové filtrte boli vymieñané v sulade s odporucanim

Hliníkovy protitukovy filter je potrebné Čistit káždý mesiac poças normalnej prevadzky odsávače, v umýváčke riadu alebo rucne s použitim jemného Čistiaceho prostriedku alebo tekutého mydla.

Vymena

Uhlikovy filter (použivaný iba vo verzii pohlcovača)

Uhlikovy filter sa použiva vylučne vtedy, ked' odašač nie je pripojený k ventiláčnému kanálu. Filter s aktivnym uhlim má schopnost absorbovania pachov až do svojho nasytenia. Nie je tiež vchodný do umtyia ani k regenerácii a musi byt' vymieñany majmenej{jedenkrát na 2 messiac alebo casteješe v pripadé vnimočne intenszivneho použivania.

Vymena:

Odporuca sa pouzivanie vlhkej handricky a neutralnych mycich prostriedkov.

Pozor: Po niedol'ko umyvanie v umyvaacke, filter moze zmenit farbu. Zmena farby neznamenazlyhanie a nie je potrebna vymena filtra.

Recyclacle obalu

Vyrobca tymto vyhlasuje, ze vyrobok splna doležite poziadavky nasledujucich europskych smernic:

• smernica pre nízke napătie 2014/35/EC
• smernica elektromagnetickej kompatibility 2014/30/EC
• smernica ErP - 2009/125/EC
• smernica RoHS 2011/65/EC

a preto vyrobok ziskal označenie a bolo pren vydané Vyhlásenie o zhode, a toto vyhlásenie bolo spristupné organom obchodnej inspekcie.
