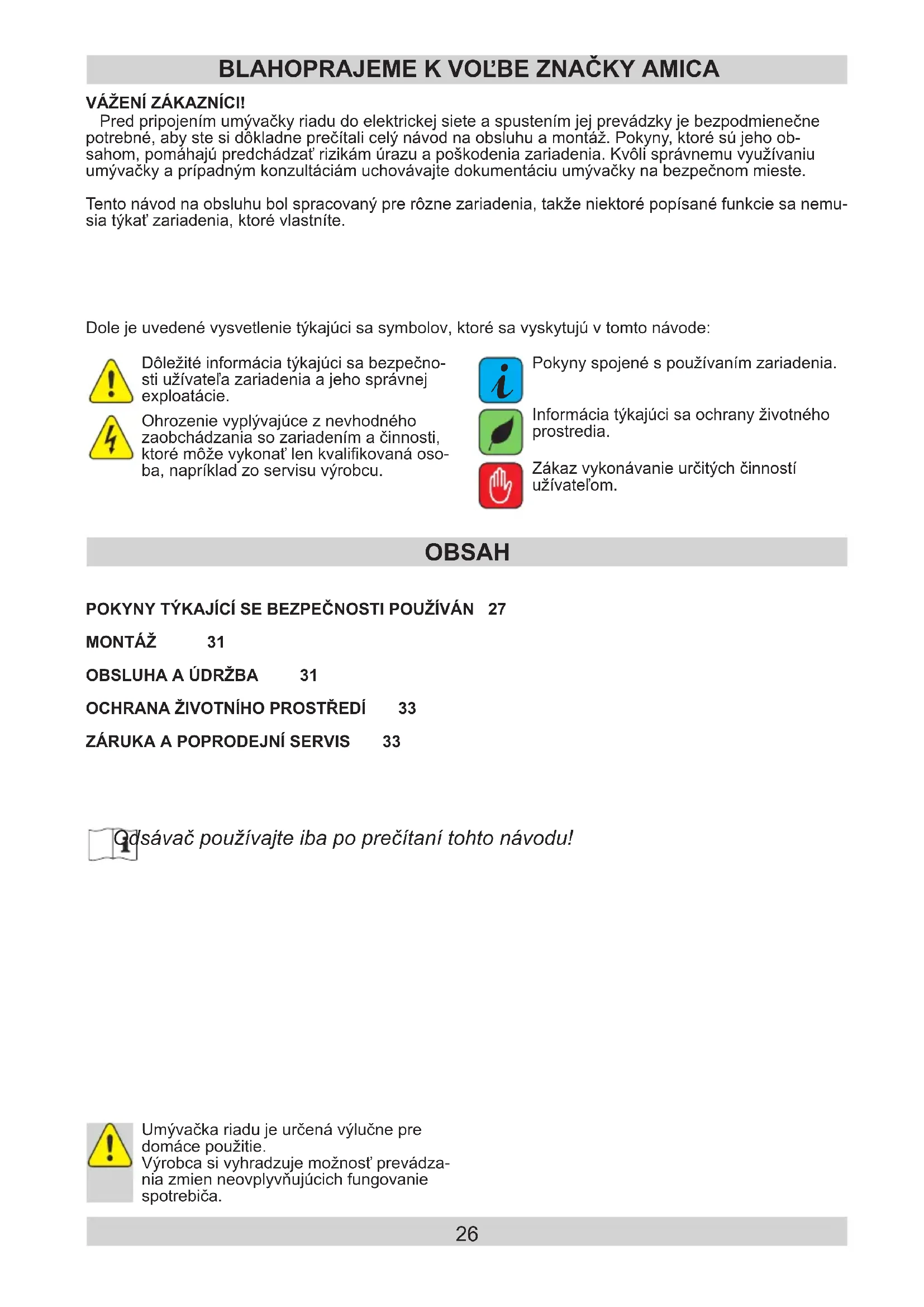

NÁVOD NA OBSLUHU KH 171833 E AMICA

Pred pripojením umývačky riadu do elektrickej siete a spustením jej prevádzky je bezpodmienečne potrebné, aby ste si dôkladne prečítali celý návod na obsluhu a montáz. Pokyny, ktoré sú jeho obsahom, pomáhajú predchádzať rizikám úrazu a poškodenia zariadenia. Kvôli správnemu využívaniu umývačky a prípadným konzultáciám uchovávajte dokumentáciu umývačky na bezpečnom mieste.

Tento návod na obsluhu bol spracovaný pre rôzne zariadenia, takže niektoré popísané funkcie sa nemusia týkať zariadenia, ktoré vlastníte.

Dole je uvedené vysvetlenie týkajúci sa symbolov, ktoré sa vyskytujú v tomto návode:

Dôležité informácia týkajúci sa bezpečnosti užívatel'a zariadenia a jeho správnej exploatácie.

Ohrozenie vyplývajúce z nevhodného zaobchádzania so zariadením a činnosti, ktoré môže vykonať len kvalifikovaná osoba, napríklad zo servisu výrobcu.

Pokyny spojené s používaním zariadenia.

Informácia týkajúci sa ochrany životného prostredia.

Zákaz vykonávanie určitých činností užívateľom.

OBSAH

POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁN 27

MONTÁŽ 31

OBSLUHA A ÚDRŽBA 31

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ 33

ZÁRUKA A POPRODEJNÍ SERVIS 33

'sávač používajte iba po prečítaní tohto návodu!

Umývačka riadu je určená výlučne pre domáce použitie. Výrobca si vyhradzuje možnosť prevádzania zmien neovplyvnůjúcich fungovanie spotrebiča.

• Výrobca nenesie žiadnu zodpovednosť za eventuálne škody alebo požiare spôsobené zariadením a vyplývajúcim z nedodržovania pokynov uvedených v tomto návodu.
• Kuchynský odsávač sa používa na odstraňovanie kuchynských pár. Nepoužívajte ho na iné účely.

• Odsávač, ktorý fun-guje v režime odt'ahu, pripojte k príslušnému ventilačnému potrubiu (nepripájajte ku komínovým, dymovým alebo spalinovým potrubiam, ktoré sú v prevádzke). Odsávač vyžaduje in- štaláciu potrubia, ktoré odvádza vzduch sme- rom von z miestnosti. DÍžka potrubia (najča- stejšie rúrka ∅ 120 ale- bo 150mm) nesmie byt' dlhšia ako 4-5 m. Po- trubie, ktoré odvádza vzduch je taktiež nut- né pri teleskopických a nábytkových digesto- roch v prevádzkovom režime pohlcovača.

• Odsávač, ktorý je v prevádzkovom režime pohlcovača vyžaduje inštaláciu filtra s aktívnym uhlím. V tomto prípade sa nevyžaduje inštalácia potrubia odvádzajúceho vzduch von, odporúča sa však montáž usmerňovača prúdu vzduchu (iba komínové odsávače).

• Odsávač má nezávislé osvetlenie a tiež odt'ahový ventilátor s možnost'ou nastavit' jednu z niekol'kých rýchlostí otáčania.

- V závislosti na verzii zariadenia je odsávač určený na trvale pripevnenie na zvislú stenu nad plynovým alebo elektrickým sporákom (komínové a univerzálnne odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsávače); na zvislú stenu v zabudovanom nábytku nad plynovým alebo elektrickým sporákom (teleskopické a vstavané odsávače). Pred inštaláciou sa uistite, či konštrukcia steny / stropu je dostatočná na udržanie odsávača. Niektoré modely odsávačov sú veľmi t’ažké.

- Výška inštalácie za- riadenia nad elektric- kou varnou doskou je uvedená v liste výrob- ku (technickej špecifi- kácii zariadenia). Ak je v návode na inštaláciu plynových zariadení uvedená väčšia vzdia- lenosť, je potrebné to vziat’ do úvahy (obr. 1a/b/c).

- Pod kuchynským od-sávačom nenechávajte otvorený oheň, pri vy-beraní riadu z horáku nastavte minimálny pla-meň. Vždy skontrolujte, či plameň nepresahuje poza riad, pretože to spôsobuje nežiaduce straty energie a nebez-pečnú koncentráciu te-pla.

- Jedlá pripravované na tukoch musia byt' neustále dohliadané, pretože príliš zahriaty tuk sa môže vznietit'.

- Pred každou operáciou čistenia alebo výmeny filtra alebo pred začiatkom opráv, vytiahnite zástrčku spotrebiča zo zásuvky.

- Čistenie hliníkového filtra, je potrebné vykonávat' prinajmenšom raz na mesiac, v súvislosti s existujúcim rizikom požiaru (nasýtený tuk je l'ahko zápalný).

- Ak sa v miestnosti, okrem kuchynského odsávača, exploatuje aj iný spotrebič s neelektrickým napájaním (napr. pece na tekuté palivo, prietokové ohrievače, termy), je nutné zabezpečit' postačujúcu ventiláciu (prívod vzduchu). Bezpečná exploatacia je možná, ked' pri súčasnej práci kuchynského odsávača a spaľujúcich zariadení, ktoré sú závislé na vzduchu v miestnosti, v mieste nastavenia týchto zariadení je podtlak najvyššie 0,004 milibaru (tento bod neplatí, kedy je kuchynský odsávač používaný ako absorbent zápachov).

- Odsávač nemôže slúžiť ako plocha podpory pre osoby nachádzajúce sa v kuchyni.

- Odsávač musí byt' často čistený jak zvnútra, tak i zvonka (NAJ-MENEJ RAZ MESAČ-NE, pri dodržovanie pokynov týkajúcich sa údržby, uvedených v tomto návodu). Nedodržovanie zásad týkajúcich sa čistenie odsávača, ako aj výmeny filtrov môže spôsobit' vznik ohrozenia požiarom.

- Ak napájací kábel bude poškodený, to musí byt' vymenený v špecializovanom opravárenskom podniku.

- Toto zariadenie nie je prispôsobené k používaniu osobami (v tom det'mi)s obmedzenou fyzickou, zmyslovou alebo psychickou schopnost'ou alebo osobami s nedostatočnými skúsenost'ami a znalost'ami zariadenia, iba ak je uskutočňované pod dohl'adom alebo v súlade s návodom používania zariadenia, odovzdanom osobami odpovedajúcimi za ich bezpečnosť.

- UPOZORNENIE: pred pripojením odsávača k siet'ovému napájaniu vždy skontrolujte, či bol napájací kábel správne nainštalovaný a či NE-BOL pritlačený odsávačom počas montážnych prác. Nenapájajte spot-rebiče na elektrickou siet', pokial' nebola úplne dokončená jeho in- štalácia.

Montáž zariadenia krok za krokom je znázornená na obrázkoch 3...

Nastavenie digestora na režim odsávania

V tomto prípade je vzduch odvádzaný von zvláštnym potrubím. Pri takom nastavení je nutné odstránit' prípadné filtre s aktívnym uhlíkom.

Digestor je pripojený k ventilačnému otvoru odvádzajúcemu vzduch von z miestnosti pomocou pevného alebo pružného potrubia s priemerom 120 mm a správnych objímok k tomuto potrubiu, ktoré sú dostupné v obchodoch s inštalačnými materiálmi.

Nastavenie digestora na režim filtrácie

V tomto prípade sa prefiltrovaný vzduch vracia spät do miestnosti prostredníctvom výrezov umiestnených po oboch stranách horného komína.

Pri takom nastavení je nutné namontovať filter s aktivnym uhlíkom a odporúča sa namontovať spätnu klapku (dostupnosť v závislosti od modelu).

Pri vybraných modeloch univerzálnych odsávačov je potrebné prepnúť páčku vo vnútri odsávača (obr. 8), aby ste mohli prepnúť prevádzkový režim z odťahového na režim pohlcovača zápachov. Vyčistený vzduch sa vráti do miestnosti cez otvory, ktoré sa nachádzajú v hornej časti zariadenia.

Odsávače nábytkové a teleskopické, ktoré fungujú v režime pohlčovača vyžadujú montáz potrubia, ktoré odvádza vzduch. Druhý koniec potrubia je potrebné nasmerovať do miestnosti, tadalafil bude odvádzaný prefiltrovaný vzduch.

Rýchlosti ventilátora

Najnižšia a prostredná rýchlost' slúžia na prevádzku za normálnych podmienok a na odstraňovanie nízkych koncentrácií pár, kým najvyššia rýchlost' slúži len na odstraňovanie vysokých koncentrácií kuchynských pár, napr. počas vyprázania alebo grilovania.

OBSLUHA A ÚDRŽBA

Ovládanie odsávače sa vykonáva pomocou ovládacieho panela (obr. 4)

0 – Zapnutie / vypnutie

– prvá rýchlost' motora, dióda svieti,
– druhá rýchlost' motora, dióda svieti,
– tretia rychlost' motora, dióda svieti,
/ – zapnutie /vypnutie osvetlenia.

Táto regulácia umožňuje zvolenie optimálnej rýchlosti ventilátora pre potreby exploatácie s minimálnou hodnotou hluku.

OBSLUHA A ÚDRŽBA

Údržba

Regulárna údržba a čistenie spotrebiča zabezpečí dobrou a bezporuchovou práci kuchynského odsávača, ako aj predlíži jeho trvanlivost. Je nutné venovať špeciálnu pozornosť, aby tukové aj uhlíkové filtre boli vymieňané v súlade s odporúčaním

Hliníkový protitukový filter je potrebné čistiť každý mesiac počas normálnej prevádzky odsávače, v umývačke riadu alebo ručne s použitím jemného čistiaceho prostriedku alebo tekutého mydla.

Výmena

Pri niektorých modeloch je použitý akrylový filter. Musí byť vymenený aspoň raz za 2 mesiace, alebo častejšie v prípade veľmi intenzívneho používania.

Uhlíkový filter (používaný iba vo verzii pohlco-vača)

Uhlíkový filter sa používa výlučne vtedy, keď odsávač nie je pripojený k ventilačnému kanálu. Filter s aktivnym uhlím má schopnosť absorbovania pachov až do svojho nasýtenia. Nie je tiež vhodný do umytia ani k regenerácii a musí byť vymieňaný najmenej jedenkrát na 2 mesiace alebo častejšie v prípade výnimočne intenzívneho používania.

Výmena:

Výmena osvetlenia je znázornená na obrázku č. 7. Je potrebné používať žiarovky / halogény / diódové moduly s rovnakými parametrami ako sú nainštalované výrobcom v zariadení.

Čistenie

Normálne čistenie odsávača:

• Nepoužívajte vlhké handričky alebo špongie ani prúd vody.
• Nepoužívajte riedidlá ani alkohol, pretože by mohli zmatniet' lakované povrchy.
• Nepoužívajte leptavé látky, najmá na čistenie povrchov z nerezovej oceli.
• Nepoužívajte tvrdé, dršné handričky

Odporúča sa používanie vlhkej handričky a neutrálnych mycích prostriedkov.

Pozor: Po niekol'ko umývanie v umývačke, filter môže zmenit' farbu. Zmena farby neznamená zlyhanie a nie je potrebná výmena filtra.

Recyklace obalu

Výrobca týmto vyhlasuje, že výrobok spíňa dôležité požiadavky nasledujúcich európskych smerníc:

• smernica pre nízke napätie 2014/35/EC
• smernica elektromagnetickej kompatibility 2014/30/EC
  • smernica ErP - 2009/125/EČ
  • smernica RoHS 2011/65/EC

a preto výrobok získal označenie a bolo preň vydané Vyhlásenie o zhode, a toto vyhlásenie bolo sprístupnené orgánom obchodnej inšpekcie.
