IHBS 9.4 LM X - Digestor INDESIT - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	INDESIT
Model	IHBS 9.4 LM X
Nastaviteľná výška	61,9 - 114,7 cm
Šírka	89,8 cm
Hĺbka	45 cm
Priemer odvodu	15 / 12,5 / 12 cm
Režimy odvodu	Odsávací alebo filtračný (s uhlíkovým filtrom)
Počet rýchlostí	3
Osvetlenie	LED (výmena servisným strediskom)
Protitukový filter	Kovový, umývateľný v umývačke riadu
Aktívny uhlíkový filter	Výmena každé 4 mesiace (voliteľné)
Minimálna vzdialenosť nad varnou doskou	50 cm (elektrická) / 65 cm (plyn)
Elektrické napájanie	220-240 V (overte na štítku)
Rozmery (Š x H)	89,8 x 45 cm

Často kladené otázky - IHBS 9.4 LM X INDESIT

Ako nainštalovať odsávač pár?

Inštaláciu musí vykonať kvalifikovaný personál. Dodržiavajte minimálne vzdialenosti: 50 cm nad elektrickou doskou, 65 cm pre plynovú dosku. Použite dodané skrutky a uistite sa, že odvod vzduchu je správne pripojený. Pre filtračnú verziu nainštalujte uhlíkový filter.

Ako čistiť protitukové filtre?

Protitukové filtre treba čistiť aspoň raz mesačne. Môžete ich umyť ručne jemným čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a krátkom cykle. Na ich demontáž potiahnite rukoväť s pružinovým uvoľnením.

Kedy a ako vymeniť uhlíkový filter?

Uhlíkový filter treba vymeniť najneskôr každé 4 mesiace, alebo keď to signalizuje indikátor nasýtenia. Nedá sa čistiť. Pri výmene otočte upevňovacie gombíky o 90° a vyberte starý filter, potom nový filter zaveste najskôr vzadu a potom upevnite vpredu gombíkmi.

Odsávač pár sa nezapína, čo robiť?

Najskôr skontrolujte, či nedošlo k výpadku prúdu a či je zvolená rýchlosť. Ak problém pretrváva, odpojte odsávač na 5 sekúnd a potom ho znova zapojte. Ak stále nefunguje, kontaktujte servisné stredisko.

Ako vymeniť LED osvetlenie?

Odsávač je vybavený LED osvetlením. Výmenu LED musí vykonať kvalifikovaný odborník. Kontaktujte technickú podporu pre výmenu.

Aká vzdialenosť musí byť medzi odsávačom a varnou doskou?

Minimálna vzdialenosť medzi odsávačom a varnou doskou je 50 cm pre elektrické sporáky a 65 cm pre plynové alebo kombinované sporáky. Ak pokyny výrobcu dosky uvádzajú väčšiu vzdialenosť, táto má prednosť.

Odsávač vydáva hluk, je to normálne?

Určitá hladina hluku je normálna, najmä pri vysokej rýchlosti. Ak je hluk neobvyklý, skontrolujte, či sú filtre čisté a správne nainštalované. Uistite sa, že odvodné potrubie nie je upchaté. Ak hluk pretrváva, kontaktujte servis.

Môžem používať odsávač bez vonkajšieho odvodu?

Áno, odsávač môže pracovať v filtračnom režime (recirkulácia). Na to musíte nainštalovať aktívny uhlíkový filter (predáva sa samostatne alebo je súčasťou balenia podľa modelu). Vzduch bude odtučnený a zbavený zápachu predtým, ako sa vráti do miestnosti.

Ako vybrať správnu rýchlosť odsávania?

Použite rýchlosť 1 na jemné varenie, rýchlosť 2 na bežné varenie a rýchlosť 3 na silné dymenie alebo pary. Odporúča sa zapnúť odsávač na minimálnu rýchlosť počas varenia a nechať ho bežať ešte niekoľko minút po varení.

Kde nájdem náhradné diely?

Pre náhradné diely (filtre, žiarovky atď.) kontaktujte autorizovaný servis Indesit alebo navštívte oficiálnu webovú stránku. Vždy používajte originálne diely na zaistenie bezpečnosti a výkonu.

NÁVOD NA OBSLUHU IHBS 9.4 LM X INDESIT

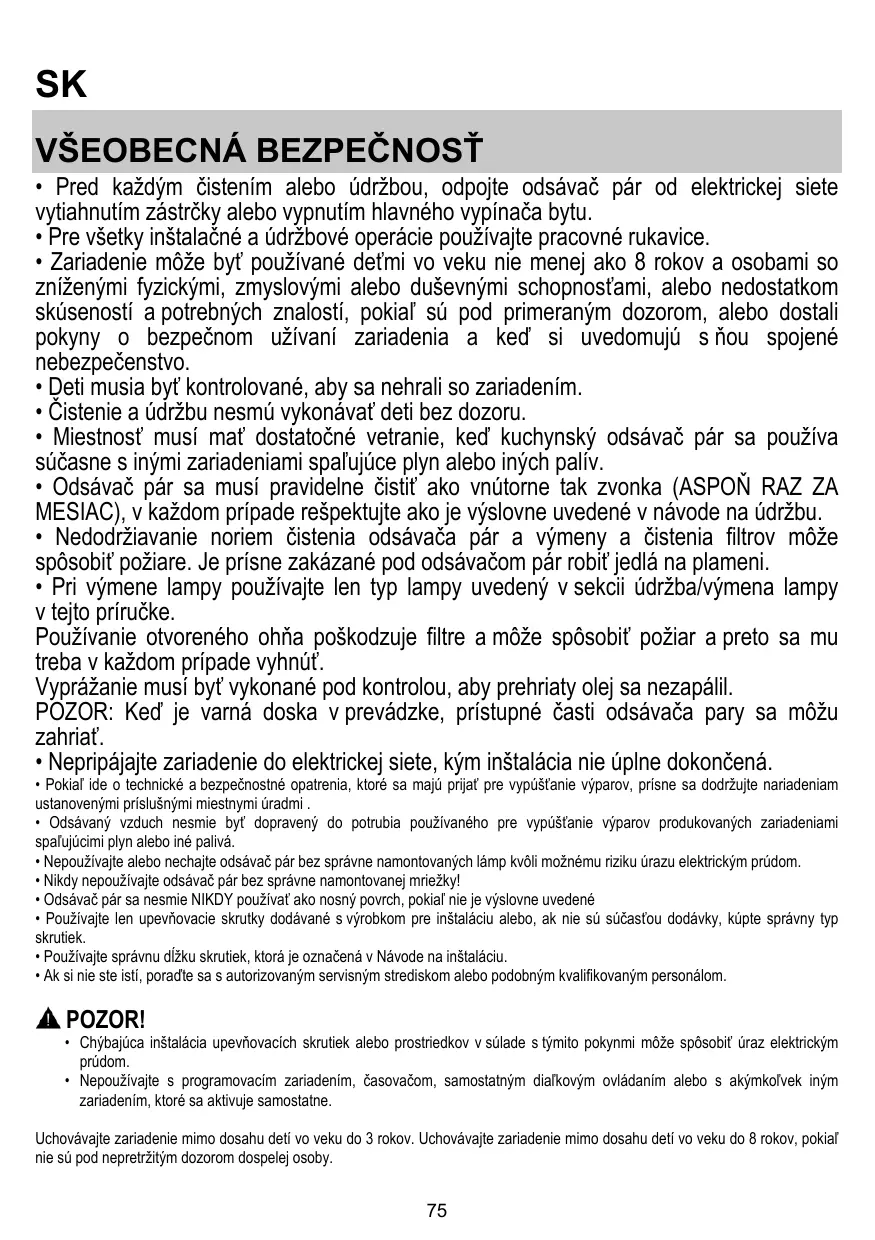

• Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pri všetkých inštalačných a údržbových operáciách používajte pracovné rukavice.
• Zariadenie môžu používať deti vo veku najmenej 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo s nedostatkom skúseností a vedomostí, ak sú pod dozorom alebo boli poučené o bezpečnom používaní zariadenia a rozumejú príslušným rizikám.

Deti musia byť pod dozorom, aby sa so zariadením nehrali.

Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár používa súčasne so spotrebičmi na plyn alebo iné palivá.

Odsávač pár sa musí pravidelne čistiť zvnútra aj zvonka (aspoň raz za mesiac), vždy podľa pokynov v návode na údržbu.

Nedodržiavanie pokynov na čistenie odsávača pár a výmenu a čistenie filtrov môže spôsobiť požiar. Je prísne zakázané pripravovať jedlá na otvorenom ohni pod odsávačom pár.

Pri výmene žiarovky používajte iba typ žiarovky uvedený v časti Údržba/výmena žiarovky v tomto návode.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, preto sa mu treba vždy vyhnúť.

Vyprážanie musí prebiehať pod dozorom, aby sa prehriaty olej nevznietil.

POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pár sa môžu zahriať.

Zariadenie nepripájajte k elektrickej sieti, kým nie je inštalácia úplne dokončená.

• Pokiaľ ide o technické a bezpečnostné opatrenia pre odvod výparov, prísne dodržiavajte nariadenia príslušných miestnych úradov.
• Odsávaný vzduch sa nesmie odvádzať do potrubia, ktoré sa používa na odvod výparov zo spotrebičov spaľujúcich plyn alebo iné palivá.
• Nepoužívajte odsávač pár ani ho nenechávajte v prevádzke bez správne namontovaných žiaroviek, kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa NIKDY nesmie používať ako nosný povrch, pokiaľ to nie je výslovne uvedené.
• Používajte len upevňovacie skrutky dodané s výrobkom na inštaláciu, alebo ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je uvedená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

▲ POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.
• Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Uchovávajte zariadenie mimo dosahu detí mladších ako 3 roky. Uchovávajte zariadenie mimo dosahu detí mladších ako 8 rokov, pokiaľ nie sú pod nepretržitým dozorom dospelej osoby.

⚠ UPOZORNENIE: zariadenie nie je určené na to, aby sa spúšťalo pomocou externého zariadenia alebo samostatného diaľkového ovládacieho systému. ⚠ Toto zariadenie nie je určené na profesionálne použitie. Nepoužívajte zariadenie v exteriéri. Aby sa predišlo riziku zranenia osôb, zariadenie musia premiestňovať a inštalovať minimálne dve osoby. Inštaláciu, vrátane prípadných vodovodných prípojok a elektrického vedenia, a opravy smú vykonávať iba kvalifikovaní pracovníci.

Po dokončení inštalácie uchovávajte obalové materiály (plastové časti, polystyrén atď.) mimo dosahu detí, aby ste predišli riziku udusenia.

Nepoužívajte zariadenie, keď ste mokrí alebo bosí.

Nikdy nepoužívajte prístroje na tlakové čistenie – riziko úrazu elektrickým prúdom.

Obalové materiály sú 100 % recyklovateľné a sú označené značkou pre recykláciu.

Odsávač pary môže mať odlišný výzor, ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody na použitie, údržbu a montáž ostanú rovnaké.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. • Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade sa obráťte na predajcu a nepokračujte v inštalácii.

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50 cm v prípade elektrických sporákov, 65 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

ELEKTRICKÉ PRIPOJENIE

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Pokiaľ nie je kábel opatrený zástrčkou, pripojte vodiče podľa informácií v nasledujúcej tabuľke:

Sieťové napätie a frekvencia

Uvedenú hodnotu si overte na štítku s vlastnosťami zariadenia, umiestnenom vo vnútri zariadenia.

Pripojenie vodičov

N: modrý

L: hnedý

Výmena napájacieho kábla

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte u servisnej služby.

VYPÚŠŤANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odťahové potrubie. ! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°). ! Vyhnite sa zásadným zmenám sekcie vedenia odťahu. ! Spoločnosť sa vyhýba akejkoľvek zodpovednosti, pokiaľ tieto normy sa nedodržujú.

FILTRČNÁ ALEBO ODSÁVACIA?

! Váš odsávač pary je pripravený pre použitie v odsávacej verzii.

Pre použitie odsávača pary vo filtračnej verzii, nainštaluje sa príslušná SADA PRÍSLUŠENSTVA.

Overiť si na prvých stranách tejto príručky, či SADA PRÍSLUŠENSTVA je dodaná vo výbave alebo je ju potrebné zakúpiť.

Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na základe aktívneho uhlia, mohol už byť nainštalovaný na odsávači pary.

Informácie pre transformáciu odsávača pary z odsávacej verzie na filtračnú verziu sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Odt'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpit'.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Filtračné verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

RIADENIE

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

T1. Vypínač svetla ON/OFF. T2. Vypínač svetla OFF/rýchlosť 1. T3. Voľba rýchlosti 2. T4. Voľba rýchlosti 3.

ÚDRŽBA

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac (alebo keď upozorňovací systém nasýtenia filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť), nedráždivými čistiacimi prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklovým programom.

Umývaním v umývačke sa protitukový filter môže odfarbiť, ale jeho filtračná charakteristika sa tým vôbec nezmení.

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie uhoľného filtra sa odhalí iba po viac-menej predĺženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť zásobník maximálne každé štyri mesiace (alebo keď upozorňovací systém nasýtenia filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť).

NEMÔŽE byť umývaný alebo regenerovaný.

Montáž:

Zavesiť uhlíkový filter najprv zozadu na kovový háčik odsávača pár, potom zpredu s dvoma rúčkami.

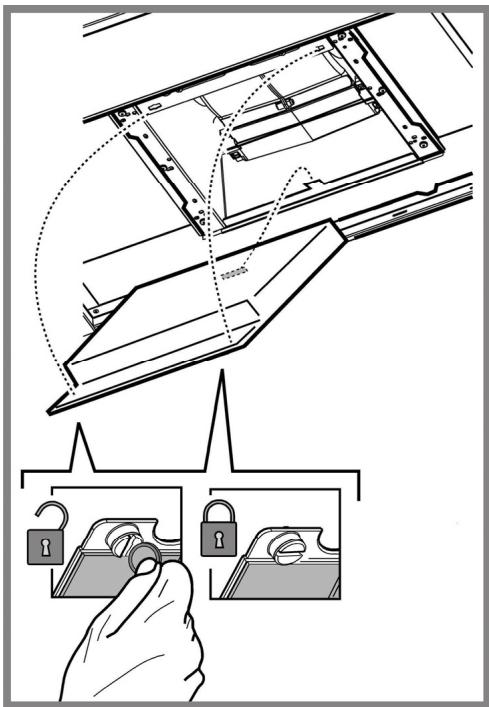

Demontáž:

Vybrať uhlíkový filter otočením rúčok, ktoré ho upevňujú o odsávač pár o 90°.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10-krát dlhšie ako tradičné žiarovky a umožňujú ušetriť 90% elektrickej energie.

Pre výmenu sa obráťte na technický servis.

LIKVIDÁCIA

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol na výrobku alebo v jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domovým odpadom, ale musí byť odovzdaný do príslušného zberného miesta na recykláciu elektrických a elektronických zariadení. Zbavte sa ho v súlade s miestnymi predpismi o likvidácii odpadu. Pre podrobnejšie informácie o zaobchádzaní, zhodnotení a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domového odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Výkon: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete variť, a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než zavoláte servis, vykonajte nasledujúce jednoduché kontroly.

• Ak odsávač pár nefunguje:

Skontrolujte, že:

• nedošlo k výpadku elektrického prúdu.
• bola zvolená jedna rýchlosť.

• zvolená rýchlosť motora je dostatočná pre množstvo uvoľnených dymov a pár.
• Kuchyňa je dostatočne vetraná pre prívod vzduchu.
• uhlíkový filter nie je spotrebovaný (odsávač pár vo filtračnej verzii).

- ak sa odsávač pár vypol počas normálnej prevádzky:

Skontrolovať, že:

• nedošlo k výpadku elektrického prúdu.
• vyplo sa zariadenie poistky.

V prípade eventuálnych porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojte zariadenie na 5 sekúnd od elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojte. V prípade, že porucha prevádzky pretrváva, obráťte sa na zákaznícky servis.

TECHNICKÉ ÚDAJE

Výška (cm)		Šírka (cm)	Híbka (cm)	∅ odsávacej rúry (cm)
	61,9-114,7	89,8	45	15 - 12,5 - 12
[SH77]	70,6-114,7
	61,9-114,7	59,8	45	15 - 12,5 - 12
[BSBC]	70,6-114,7

CE

Komponenty, ktoré nie sú dodané s výrobkom

Bezpečnostné pokyny, Návod na používanie, Technické a energetické údaje spotrebiča si môžete stiahnuť:

• Na našej webovej stránke docs.indesit.eu
• Pomocou QR kódu
• Prípadne sa obráťte na náš popredajný servis (Telefónne číslo nájdete v záručnej knižke). Pri kontaktovaní nášho popredajného servisu uveďte, prosím, kódy z výrobného štítku vášho spotrebiča.
