NÁVOD NA OBSLUHU GDM 450 GUDE
Preklad originálneho návodu na prevádzku Profesionálny sústruh
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
SK Uvedenie do prevádzky
HU Üzembe helyezés
1
2-7

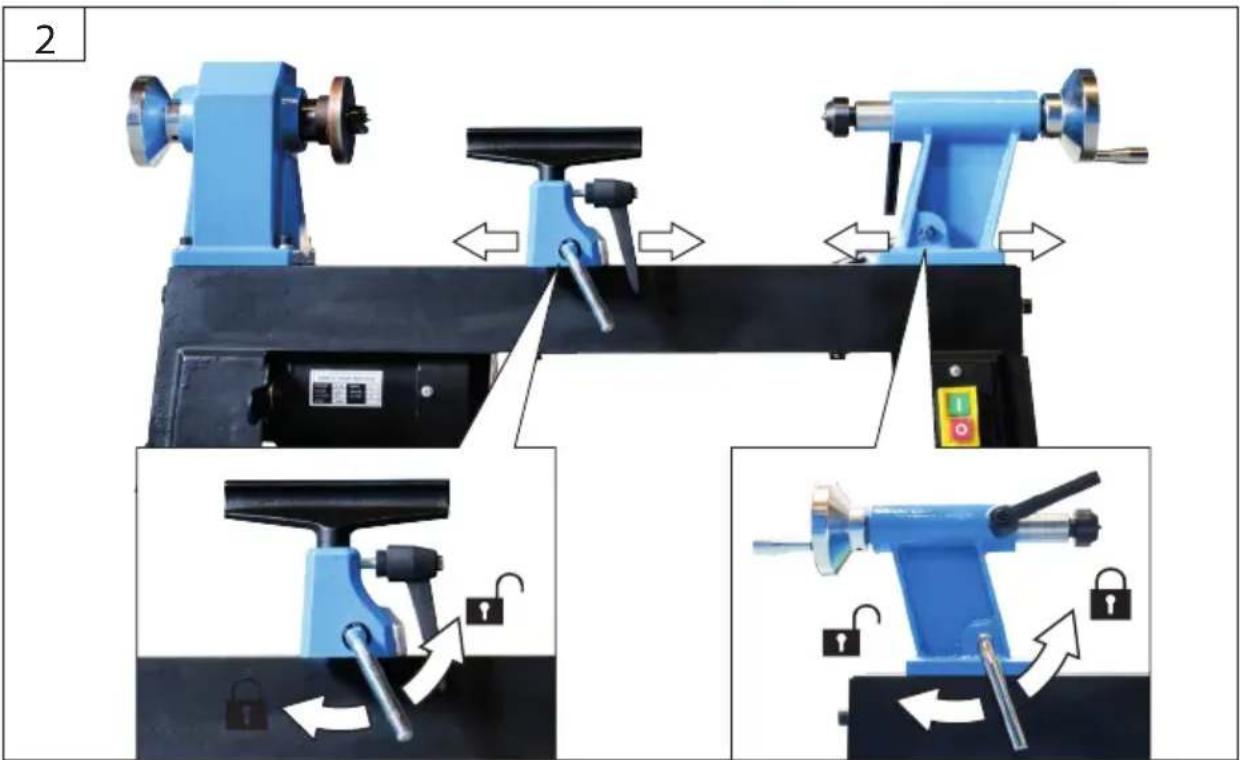

DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
2
| 1 | DE | Inbetriebnahme |
| EN | Starting-up the machine | |
| FR | mise en service | |
| IT | Messa in funzione | |
| NL | Inbedrijfstelling | |
| CZ | Uvedení do provozu | |
| SK | Uvedenie do prevádzky | |
| HU | Üzembe helyezés |
DE Inbetriebnahme EN Starting-up the machine FR mise en service IT Messa in funzione NL Inbedrijfstelling CZ Uvedení do provozu SK Uvedenie do prevádzky HU Üzembe helyezés
SK Uvedenie do prevádzky
HU Üzembe helyezés
Všetky pohyblivé diely ošetrite ekologickým olejom.
| Profesionálny sústruh | GDM 450 GDM 450 VD | |
| Obj. č. 11431 11432 | ||
| Sietové napätie 230 V 230 V | ||
| Frekvencia siete 50 Hz 50 Hz | ||
| Výkon motora 370 W (P1) 370 W (P1) | ||
| Počet otáčok vretena 500 - 3100 min | -1 | 500 - 3100 min-1 |
| Priemer obrobku max. 95 mm 95 mm | ||
| Dížka obrobku <> 457 mm | 457 mm | |
| Hmotnosť netto/brutto | 33/35 kg | 33/35 kg |
| Údaje o hlučnosti | ||
| Hladina akustického tlaku LpA | 85 dB (A) | 85 dB (A) |
| Merané podľa EN 61029; Kolísavosť K = 3 dB (A) | ||
| Používajte ochranu sluchu! | ||
Pri uvedených číselných hodnotách ide o úroveň emisií, a nie nutne o bezpečnú pracovnú úroveň. Hoci existuje korelácia medzi úrovňou emisií a úrovňou zaťaženia, nemožno ju spoľahlivo použiť na určenie toho, či sú potrebné ďalšie bezpečnostné opatrenia alebo nie. Medzi faktory, ktoré ovplyvňujú skutočnú úroveň zaťaženia pracovníkov, patria charakteristika pracovného priestoru, iné zdroje hluku, t.j. počet strojov a iné procesy prebiehajúce v okolí atď. Okrem toho sa prípustná úroveň zaťaženia môže líšiť od krajiny ku krajine. Tieto informácie majú umožniť používateľovi stroja lepšie vyhodnotenie nebezpečenstiev a rizík.
prvkami a správnym použitím prístroja. Dodržujte všetky v návode uvedené bezpečnostné pokyny. Správajte sa zodpovedne voči tretím osobám. Obsluha je zodpovedná za nehody či nebezpečenstvo voči tretím osobám.
Na prístroji smú pracovať len osoby, ktoré dosiahli 16 rokov. Výnimku predstavuje využitie mladistvých, ak sa toto deje počas profesijného vzdelávania s cieľom dosiahnutia zručností pod dohľadom školiteľa. Ak máte o zapojení a obsluhe prístroja pochybnosti, obráťte sa na zákaznícky servis.
Sústruh je vhodný na obrábanie malých obrobkov z masívneho dreva. Dbajte na max. dĺžku a max. priemer obrobku.
Stroj sa smie používať iba v bezchybnom technickom stave a za zohľadnenia všetkých bezpečnostných upozornení.
Tento prístroj sa smie používať len v súlade s uvedenými predpismi. Pri nedodržaní ustanovení zo všeobecne platných predpisov a ustanovení z tohto návodu nie je možné výrobcu považovať zodpovedným za škody.
Je čo najprísnejšie zakázané demontovať, opravovať a účelovo odcudzovať ochranné zariadenia nachádzajúce sa na stroji alebo na ňom inštalovať cudzie ochranné zariadenia.
Aj pri správnom používaní a dodržiavaní všetkých bezpečnostných predpisov môžu stále ešte existovať zvyškové riziká.
- Emisia hluku • Vyrážanie prachu • vibrácií rúk a paží
- Nebezpečenstvo popálenia Nástroj a obrobok sa počas prevádzky rozpália
- Nebezpečenstvo poranenia ostré nástroje a hrany obrobkov
Správanie v prípade núdze
Zavedte úrazu zodpovedajúcu potrebnú prvú pomoc a vyzvite čo možno najrýchlejšie kvalifikovanú lekársku pomoc. Chránte zraneného pred dálšími úrazmi a upokojte ho. Ak požadujete pomoc, uvedte tieto údaje: 1. Miesto nehody, 2. Druh nehody, 3. Počet zranených, 4. Druh zranenia
Symboly
POZOR/POZOR!
Varovanie pred reznými poraneniami
< > - Na zníženie rizika zra- nenia si prečítajte prevádzkový návod.
Noste ochranné okuliare! Používajte ochranu sluchu!
Pred vykonávaním akýchkolívek prác na prístroji vždy vytiahnite zástrčku zo zásuvky.
Chránit' pred vlhkostou. Nevystavujte stroj daždu.
Zákaz obsluhy s retiazkou
Zákaz obsluhy s dlhými vlasmi
Zákaz obsluhy s kravatou
Chybné a/alebo likvidované elektrické či elektronické prístroje musia byť odovzda-né do príslušných zberní.
Symbol CE
Pri používaní elektrického náradia treba kvôli ochrane proti zásahu elektrickým prúdom, riziku poranenia a vzniku požiaru dodržiavať nasledujúce základné bezpečnostné opatrenia.
Pracovný priestor udržiavajte čistý a uprataný. Nepoupratované pracovné miesta a obrábacie stoly zvyšujú riziko nehôd a poranení.
Prístroj nevystavujte dažďu a nepoužívajte v mokrom či vlhkom prostredí.
Pri práci s prístrojom vždy zaistite dostatočné osvetlenie, resp. dobré svetelné pomery.
S elektronáradím nepracujte v explóziou ohrozenom prostredí, v ktorom sa nachádzajú horľavé kvapaliny, plyny či prach. Elektronáradie vytvára iskry, ktoré môžu zapáliť prach či výpary.
Chráňte sa pred zásahom elektrického prúdu. Vyhnite sa telesnému kontaktu s uzemnenými objektmi (napr. rúr, výhrevných telies, elektrických sporákov a chladiacich prístrojov). Ak je vaše telo uzemnené, existuje zvýšené riziko úrazu elektrickým prúdom.
Deti a ostatné osoby udržujte v bezpečnej vzdialenosti od elektrického prístroja. Nedovolte, aby sa dotkli elektrického náradia alebo kábla. Pri rozptýlení pozornosti môžete stratiť kontrolu nad prístrojom.
Postarajte sa o bezpečné uschovanie elektrického náradia. Náradie, ktoré sa nepoužíva, musí byť uložené na suchom, podľa možnosti vysoko položenom mieste, mimo dosahu detí alebo musí byť nedostupne uskladnené.
Prístroj nepreťažujte. Na svoju prácu používajte vhodné elektronáradie. S vhodným elektronáradím pracujete lepšie a bezpečnejšie v uvedenom rozsahu výkonu. Lepšie a bezpečnejšie budete pracovať v uvedenom výkonovom rozsahu.
Elektrické náradie nepoužívajte na také účely, pre ktoré nie je určené. Napr. ručnú kotúčovú pílu nepoužívajte na rezanie konárov stromov alebo drevených polien.
Noste vhodný odev. Nenoste široký odev a šperky. Vlasy, odev a rukavice držte v bezpečnej vzdialenosti od pohyblivých častí. Pri prácach vo vonkajšom prostredí vám odporúčame používať pracovnú obuv, ktorá sa nešmýka. Pri dlhých vlasoch noste sietku na vlasy.
Používajte osobný ochranný výstroj, ktorý je určený pre vás. Vždy musíte nosiť ochranné okuliare a ochranu sluchu. Potrebná je aj maska proti prachu a dýchacia maska. Pri manipulácii s ostrými čepeľami a listami píly musíte vždy nosiť tesne priliehajúce ochranné rukavice.
Ak majú byť namontované odsávače a lapače prachu, uistite sa, či sú zapojené a správne používané. Použitie odsávača prachu môže znížiť ohrozenie prachom.
Kábel nepoužívajte v rozpore s jeho určením na nosenie elektronáradia, jeho zavesenie či vytiahnutie zástrčky zo zásuvky. Kábel chráňte pred vysokými teplotami, olejom, ostrými hranami alebo pohyblivými časťami prístroja. Poškodené či zamotané káble zvyšujú riziko úrazu elektrickým prúdom.
Obrobok zaistite. Na pevné prichytenie obrobku používajte upínacie zariadenia alebo zverák. Takto bude bezpečnejšie uchytený ako iba pomocou ruky.
Tak je možné elektronáradie v nečakaných situáciách lepšie kontrolovať.
Pravidelne kontrolujte prípojný kábel elektrického náradia a v prípade poškodenia ho nechajte prostredníctvom autorizovaného odborníka vymeniť.
Pravidelne kontrolujte predlžovacie káble a ak sú tieto poškodené, tak ich vymeňte.
Zástrčku vytiahnite zo zásuvky a/alebo odstráňte akumulátor, ak prístroj nepoužívate, pred zrealizovaním nastavenia prístroja, výmenou častí príslušenstva, ako napr. listu píly, vrtákov alebo fréz. Toto bezpečnostné opatrenie bráni neúmyselnému spusteniu elektronáradia.
Pred zapnutím elektronáradia odstráňte nastavovacie kľúče a skrutkovače. Nástroj či kľúč, ktorý sa nachádza v rotujúcej časti prístroja, môže viesť k úrazom.
Zabráňte neúmyselnému uvedeniu do prevádzky. Pred zapojením do siete a/alebo akumulátora, uchopením alebo nosením sa uistite, či je elektronáradie vypnuté. Ak máte pri nosení elektronáradia prst na spínači alebo prístroj zapájate do siete zapnutý, môže to viesť k úrazom.
Ak s elektrickým náradím pracujete vonku, používajte iba predlžovacie káble, ktoré sú schválené aj pre vonkajšie prostredie a adekvátne sú označené. Použitie predlžovacieho kábla vhodného na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.
Buďte pozorní, dávajte pozor na to, čo robíte, a k práci s elektronáradím pristupujte s rozumom. Elektronáradie nepoužívajte, ak ste unavení alebo pod vplyvom drog, alkoholu či liekov. Okamih nepozornosti pri použití elektronáradia môže viesť k vážnym úrazom.
Skontrolujte stroj na prípadné poškodenia. Pred ďalším použitím zariadenia sa musia starostlivo prezrieť ochranné zariadenia na ich bezpečnú funkciu a funkciu podľa určenia.
Skontrolujte, či bezchybne fungujú pohyblivé diely, či nedrú, alebo či nie sú nejaké diely poškodené. Aby bolo možné zaistiť bezpečnú prevádzku zariadenia, musia byť všetky diely správne namontované, a musia spĺňať všetky podmienky.
Poškodené ochranné zariadenia a diely musí odborne opraviť alebo vymeniť uznávaná odborná dielňa, ak nie je v prevádzkovom návode uvedené nič iné.
Nepoužívajte elektronáradie s chybným spínačom. Elektronáradie, ktoré už nie je možné zapnúť či vypnúť, je nebezpečné a musí byť opravené.
Elektrické náradie nechajte opravovať prostredníctvom odborníka elektrikára. Toto elektrické náradie zodpovedá príslušným bezpečnostným ustanoveniam. Opravy smie realizovať iba odborník elektrikár tak, že budú použité originálne náhradné diely; v opačnom prípade môžu vzniknúť pre používateľa riziká.
- Riadnu funkciu spínača a vypínača vr. núdzového vypínača
- Pred každou prevádzkou vizuálne skontrolujte.
- Predovšetkým bezpečnostné zariadenia, elektrické ovládacie prvky, elektrické vedenia a skrutkové spoje skontrolujte z hľadiska poškodenia a utiahnutia. Pred prevádzkou taktiež v prípade potreby nahradte poškodené diely.
- Odstráňte upínacie kľúče. Pred zapnutím nástroja vždy skontrolujte, či ste upínacie kľúče odstránili.
⚠️ Nebezpečenstvo poranenia!
Časti tela ani odev neprivádzajte nikdy do blízkosti rotujúcich dielov prístroja.
Používajte osobný ochranný výstroj, ktorý je určený pre vás.
Pri dlhých vlasoch noste sieťku na vlasy.
Zaistite, aby mal stroj vždy bezpečnú polohu (napr.: pripevnenie na pracovnom stole, tzv. ponku).
Nastavte sústruh na taký počet otáčok vretena, ktorý je primeraný príslušnému typu práce.
Nepoužívajte pláty dreva s trhlinami spôsobenými zmrštením, pretože pri nich hrozí nebezpečenstvo prasknutia pôsobením odstredivej sily.
V prípade blokády stroj okamžite vypnite.
Vytiahnite sieťovú zástrčku a vyberte zaseknutý obrobok.
Triesky alebo úlomky sa nesmú odstraňovať za chodu stroja.
Sieťová prípojka
⚠️ Prevádzka je povolená len s ochranným vypínačom proti chybovému prúdu (RCD max. chybový prúd 30 mA).
Pripájajte len na jednofázový striedavý prúd a na sieťové napätie uvedené na štítku o výkonnosti. Pripájajte len do zásuviek s ochranným kontaktom.
Pred vykonávaním akýchkoľvek prác na prístroji vytiahnite zástrčku zo zásuvky.
Prístroj sa nesmie používať, ak je poškodený alebo sú chybné bezpečnostné zariadenia. Opotrebené a poškodené diely vymeňte.
Pozor! Ak sa poškodí napájací kábel tohto prístroja, musí ho výrobca alebo jeho zákaznícky servis či podobne kvalifikovaná osoba vymeniť, aby sa zabránilo nebezpečenstvu.
Opravy a práce, nepopísané v tomto návode, smie vykonať len kvalifikovaný autorizovaný personál.
Používajte len originálne príslušenstvo a originálne náhradné diely.
Udržujte stroj, najmä vetracie otvory, vždy v čistom stave. Teleso stroja nikdy neostrekujte vodou!
Plasty nečistite rozpúšťadlom, horľavými alebo toxickými kvapalinami. Na čistenie používajte len vlhkú handričku.
Všetky pohyblivé diely ošetrite ekologickým olejom.
Len pravidelne udržiavaný a ošetrovaný prístroj môže byť uspokojivou pomôckou. Nedostatočná údržba a starostlivosť môže viesť k nepredvídaným nehodám a úrazom.
V prípade potreby nájdete zoznam náhradných dielov na internetovej stránke www.guede.com.
Záruka
Záručná lehota je 12 mesiacov pri priemyselnom použití, 24 mesiacov pre spotrebiteľa a začína dňom nákupu prístroja.
Záruka sa vzťahuje výhradne na nedostatky spôsobené chybou materiálu alebo výrobnou chybou. Pri reklamácii v záručnej lehote je potrebné priložiť originálny doklad o kúpe s dátumom predaja.
Do záruky nespadá neodborné použitie, ako napr. preťaženie prístroja, použitie násilia, poškodenie cudzím zásahom alebo cudzími predmetmi. Nedodržanie návodu na použitie a montáž a normálne opotrebenie tiež nespadá do záruky.
Dôležité informácie pre zákazníka
Upozorňujeme, že vrátenie počas záručnej lehoty alebo i po záručnej lehote je potrebné zásadne vykonať v originálnom obale. Týmto opatrením sa účinne zabráni zbytočnému poškodeniu pri doprave a často spornému vybaveniu. Prístroj je optimálne chránený len v originálnom obale, a tým je zaistené plynulé spracovanie.
Servis
Máte technické otázky? Reklamáciu? Potrebujete náhradné diely alebo návod na obsluhu? Na našej domovskej stránke www.guede.com vám v oddiele Servis pomôžeme rýchlo a nebyrokraticky. Pomôžte nám, prosím, aby sme mohli pomôcť vám. Aby bolo možné váš prístroj v prípade reklamácie identifikovať, potrebujeme sériové číslo, objednávacie číslo a rok výroby. Všetky tieto údaje nájdete na typovom štítku.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
Technické údaje
Preklad vyhlásenia o zhode EÚ
Týmto vyhlasujeme my, že koncepcia a konštrukcia uvedených prístrojov vo vyhotoveniach, ktoré uvádzame do obehu, zodpovedá príslušným základným požiadavkám smerníc EÚ na bezpečnosť a hygienu. V prípade zmeny prístroja, ktorá s nami nebola konzultovaná, stráca toto vyhlásenie svoju platnosť.
