TH-OS 1016 - Brúska EINHELL - Bezplatný návod na obsluhu

Typ produktu	Excentrická orbitálna brúska
Značka	Einhell
Model	TH-OS 1016
Kategória	Brúska
Rozmery (D x Š x V)	200 x 120 x 150 mm
Hmotnosť	1,5 kg
Napájanie	230 V ~ 50 Hz
Príkon	150 W
Priemer brúsneho taniera	125 mm
Typ upevnenia brúsneho papiera	Suchý zips (Velcro)
Regulácia otáčok	Áno, od 6 000 do 12 000 ot/min
Orbitálny zdvih	2 mm
Systém odsávania prachu	Áno, s prípojkou na vysávač
Dvojitá izolácia	Áno
Automatické vypnutie pri preťažení	Áno
Náhradné diely k dispozícii	Brúsny tanier, brúsne kotúče, uhlíky
Údržba a čistenie	Pravidelne čistite filter a vetracie štrbiny
Hladina hluku (LpA)	78 dB(A)
Vibrácie (ah)	5,0 m/s²
Certifikácie	CE

Často kladené otázky - TH-OS 1016 EINHELL

Ako vymeniť brúsny kotúč na brúske TH-OS 1016?

Ak chcete vymeniť kotúč, odlepte starý zo suchého zipsu a nový pevne pritlačte. Uistite sa, že odsávacie otvory zodpovedajú.

Môžem používať brúsku bez vysávača?

Áno, ale odporúča sa pripojiť vysávač na obmedzenie prachu. Prípojka na odsávanie je štandardného priemeru 35 mm.

Ako nastaviť rýchlosť otáčania?

Použite nastavovacie koliesko umiestnené na vrchu brúsky. Otáčaním zvýšite alebo znížite rýchlosť medzi 6 000 a 12 000 ot/min.

Čo robiť, ak brúska neštartuje?

Skontrolujte elektrické napájanie, kábel a zásuvku. Ak problém pretrváva, uhlíky motora môžu byť opotrebované: vymeňte ich.

Aký typ brúsneho kotúča použiť?

Použite brúsne kotúče so suchým zipsom s priemerom 125 mm. Zrnitosť vyberte podľa práce: hrubé zrno (40-60) na hrubé brúsenie, stredné zrno (80-120) na brúsenie, jemné zrno (180-240) na konečnú úpravu.

Ako udržiavať brúsku?

Pravidelne čistite prachový filter a vetracie štrbiny. Skontrolujte stav brúsneho taniera a v prípade opotrebovania ho vymeňte.

Je brúska vhodná na suché brúsenie?

Áno, TH-OS 1016 je určená výhradne na suché brúsenie. Nepoužívajte vodu.

Ako účinne odvádzať prach?

Pripojte vysávač na zadnú prípojku. Uistite sa, že otvory brúsneho kotúča sú zarovnané s otvormi taniera pre optimálne odsávanie.

Aké sú dôležité bezpečnostné pokyny?

Noste ochranné okuliare a protiprachovú masku. Nenoste voľné oblečenie. Vyhnite sa kontaktu s klincami alebo skrutkami. Pred údržbou odpojte náradie.

Kde nájsť náhradné diely pre TH-OS 1016?

Náhradné diely (tanier, uhlíky, kotúče) sú k dispozícii u predajcov Einhell alebo online. Pri objednávke použite referenčné číslo modelu.

NÁVOD NA OBSLUHU TH-OS 1016 EINHELL

SK Originálny návod na obsluhu Multifunkčná brúska

1

Hladina akustického výkonu L _WA ...... 90 dB(A)

Nejistota K_WA .....3 dB

Noste ochranu sluchu.

Používajte ochranu sluchu. Pôsobenie hluku môže spôsobit poškodenie sluchu.

Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!

Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viest k trvalému poškodeniu zraku.

⚠️ Pozor!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

⚠️ Výstraha!

Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo tažké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

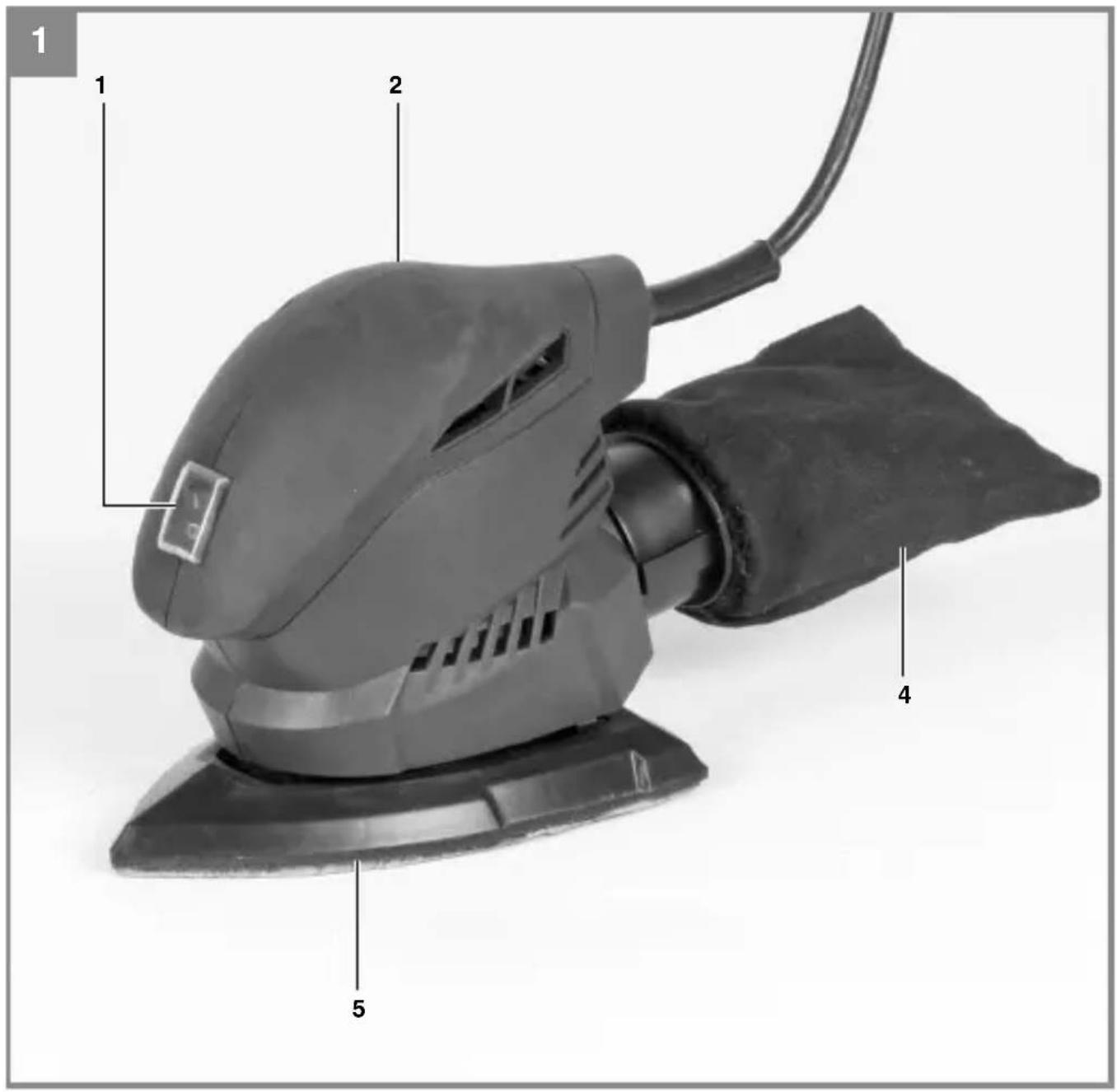

2.1 Popis prístroja (obr. 1/2)

1. Vypínač zap/vyp
2. Prípojka pre odsávanie prachu
3. Rukovät
4. Vrecko na zachytávanie prachu
5. Vibračná platnička

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na najbližšie príslušné nákupné stredisko. Prosím, pozrite si záručnú tabul’ku v záručných podmienkach na konci návodu.

• Otvorte balenie a opatrne vyberte prístroj von z balenia.
• Odstráňte obalový materiál ako aj obalové/transportné poistky (pokial' sú obsiahnuté).

• Skontrolujte,či obsah dodávky kompletný.

• Skontrolujte,či nedošlo k poškodeniu prístroja a príslušenstva transportom.

• Pokial' možno, uschovajte si obal až do konca záručnej doby.

Pozor!

Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrat s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

• Multifunkčná brúska
• Vrecko na zachytávanie prachu
• 1 x brúsny papier (120)
• Originálny návod na obsluhu
- Bezpečnostné predpisy

3. Správne použitie prístroja

Tento prístroj je vhodný na brúšenie dreva, kovu, plastov a podobných materiálov s použitím príslušného brúsneho papiera. Prístroj nie je vhodný pre brúšenie za mokra.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišné použitie sa považuje za nespíňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používatel' / obslu-hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Sietové napätie: 230 V \~ 50 Hz

Príkon: 100W

Otáčky pri vol'nobehu: 12 000 min ^1

Hodnota oscilácie: 24 000 min ^-1

Oscilačný okruh: 1,6 mm

Brúsna plocha: 150 x 150 x 100 mm

Vel'kost brúsneho papiera

(suchý zips): 150 x 150 x 100 mm

Trieda ochrany:

Hmotnost: 1,0 kg

Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podl'a európskej normy EN 60745.

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobit poškodenie sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch smerov) stanovené v súlade s EN 60745.

Emisná hodnota vibrácie a_h=7,5 m/s^2

Faktor neistoty K = 1,5 m/s²

Výstraha!

Uvedená emisná hodnota vibrácií bola nameraná podl’a normovaného skúšobného postupu a môže sa meniť v závislosti od druhu a spôsobu použitia elektrického náradia a vo výnimočných prípadoch sa môže nachádzať nad uvedenou hodnotou.

Uvedená emisná hodnota vibrácií sa môže použit za účelom porovnania elektrického prístroja s inými prístrojmi.

Uvedená emisná hodnota vibrácií sa môže taktiež použiť za účelom východiskového posúdenia vplyvov.

Obmedzte tvorbu hluku a vibráciu na mini- mum!

• Používajte len prístroje v bezchybnom stave.
  Pravidelne vykonávajte údržbu a čistenie prístroja.
• Prispôsobte spôsob práce prístroju.
• Prístrojnepreťažujte.
  • V prípade potreby nechajte prístroj skontrolovať.
  Prístroj vypnite, pokial' ho nepoužívate.
• Používajterukavice.

Pritom sa musia zohl'adniť všetky časti prevádzkového cyklu (napríklad čas, počas ktorého je elektrický prístroj vypnutý, ako aj čas, počas ktorého je síce zapnutý, ale beží bez záťaže).

Zvyškové riziká

Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjst k výskytu týchto nebezpečenstiev:

1. Poškodenie pl'úc, pokial' sa nenosí žiadna vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokial' sa nenosí žiadna vhodná ochrana sluchu.
3. Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokial' sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

Skôr než začnete na prístroji robit' akékol'vek nastavenia, vytiahnite zo siete elektrický kábel.

5.1 Montáž vrecka na zachytávanie prachu (obr. 2-3/pol. 4)

• Vrecko na zachytávanie prachu (4) sa nasunie na prípojku pre odsávanie prachu (2).
• Odsávanie prachu sa uskutočňuje priamo cez brúsny papier a vibračnú platničku (5) do vrecka na zachytávanie prachu.
• Pri vyprázdňovaní vrecka na zachytávanie prachu vrecko otvorte a opatrne vyklepte.
• Prístroj sa môže zapojiť taktiež priamo po-mocou prípojky pre odsávanie prachu (2) na vhodný vysávač (obr. 3).

Pozor!

Používanie vrecka na zachytávanie prachu alebo odsávacieho zariadenia je bezpodmienečne nutné zo zdravotných dôvodov.

5.2 Upevnenie brúsneho papiera pomocou suchého zipsu (obr. 4)

• Používajte iba brúsny papier s príslušnými rozmermi a pasujúcimi otvormi!
  Založte brúsny papier podľa znázornenia na obr. 4 na vibračnú platničku (5). Dbajte na to, aby sa otvory presne zhodovali s vibračnou platničkou.

6. Obsluha

6.1 Zapnutie / vypnutie (obr. 1 / pol. 1)

Na zapnutie prístroja musíte posunúť prevádzkový vypínač (1) z 0 na 1.

6.2 Práca s multifunkčná brúskou:

• Priložit brúsny tanier celou plochou.
• Zapnút prístroj a s rovnomerným tlakom vykonávať na obrobku krúživé alebo priečne a pozdížne pohyby.
• Na hrubé brúšenie sa odporúča použit' hrubé zrno, na jemné brúšenie jemnejšie zrno. Pomocou pokusov brúšenia je možné zistiť optimálnu hrubost' zrna.

Pozor!

Vznikajúci prach pri práci s nástrojom môže byť zdraviu škodlivý:

Vždy noste pri brúsnych prácach ochranné okuliare a masku proti prachu.
Všetky osoby, ktoré pracujú s prístrojom alebo sa nachádzajú v blízkosti pracoviska musia nosit' ochrannú masku proti prachu.
• Na pracovisku sa nesmie jest, pit alebo fajčit.
Farby obsahujúce olovo sa nesmú opracovávat!

7. Výmena siet'ového prípojného vedenia

V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymenit’ výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.

8. Čistenie, údržba a objednanie náhradných dielov

Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
- Odporúčame, aby ste prístroj čistili priamo po každom použití.
- Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.

8.2 Uhlíkové kefky

Pri nadmernej tvorbe iskier nechajte uhlíkové kefky na prístroji skontrolovať odborným elektri károm. Pozor! Uhlíkové kefky smú byť vymieňané len odborným elektrikárom.

8.3 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne d'alšie diely vyžadujúce údržbu.

8.4 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviest' nasledovné údaje:

• Typprístroja
  • Výrobnéčíslo prístroja
  • Identifikačné číslo prístroja
  • Číslo potrebného náhradného dielu
  Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použit alebo sa môže dat do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdat k odbornej likvidácii na príslušnom zbernom mieste. Pokial' Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

10. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamízajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podl'a Európskej smernice 2002/96/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečit ich špecifické spracovanie v súlade s ochranou životného prostredia (recyklácia).

Majitel' elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

Záručné podmienky

Spoločnosť iSC GmbH resp. príslušné nákupné stredisko garantuje odstránenie porúch resp. výmenu prístroja na základe nižšie uvedeného prehl'adu, pričom zákonom stanovené nároky na záruku zostávajú nedotknuté.

Kategória Príklad Záručné plnenie
Materiálové alebo konštrukčné nedostatky		24 mesiacov
Diely podliehajúce opotrebeniu* Uhlíkové kefky, brúsna platnička 6 mesiacov
Spotrebný materiál / spotrebné diely*	Brúsny papier Záruka iba v prípade okamžitej chyby (24h po zakúpení / dátum dokladu o kúpe)
Chýbajúce diely 5 pracovných dní

Ohl'adne dielov podliehajúcich opotrebeniu, spotrebného materiálu a chýbajúcich dielov garantuje spoločnosť iSC GmbH resp. príslušné nákupné stredisko za odstránenie chyby resp. dodatočné dodanie iba v prípade, ak sa daný nedostatok oznámi do 24 h (spotrebný materiál), 5 pracovných dní (chýbajúce časti) alebo 6 mesiacov (diely podliehajúce opotrebeniu) od zakúpenia na základe priloženého dokladu o kúpe.

V prípade materiálových alebo konštrukčných nedostatkov Vás prosíme v prípade záručného plnenia dodat' prístroj spolu s priloženou kompletne vyplnenou prístrojovou kartou. Je dôležité uviest' presný popis chyby.

Fungoval prístroj predtým alebo bol od začiatku chybný?
Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
- Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.

Záručný list

naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pri uplatňovaní nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky upravujú dodatočné záručné plnenie. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vztahuje výlučne len na nedostatky, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a je obmedzené na odstránenie týchto nedostatkov resp. výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím. Z našej záruky sú okrem toho vylúčené náhradné plnenie za škody pri transporte, škody spôsobené nedodržaním návodu na montáz alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu), zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), nedodržaním pokynov pre údržbu a bezpečnostných pokynov, vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom), a taktiež je vylúčené bežné opotrebenie primerané použitiu. To sa týka predovšetkým akumulátorov, na ktoré napriek tomu garantujeme záručnú dobu 12 mesiacov. Nárok na záruku zaniká, ak už boli na prístroji svojvol’ne uskutočnené zásahy.

3. Doba záruky je 2 roky a začína sa dátumom nákupu prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékol'vek inštalované náhradné diely. To platí taktiež pri nasadení miestneho servisu.

4. Pre uplatnenie nároku na záruku nám prosím zašlite defektný prístroj oslobodený od poštovného na dole uvedenú adresu. Priložte predajný doklad v origináli alebo iný doklad o zakúpení s dátumom. Prosím, starostlivo si preto uschovajte pokladničný blok ako doklad o zakúpení! Prosím, popíšte nám čo najpresnejšie dôvod reklamácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspät opravený alebo nový prístroj.

Samozrejme Vám radi opravíme závady na prístroji na vaše náklady, ak tieto závady nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Ohl'adne dielov podliehajúcich opotrebeniu / spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podl'a záručných podmienok uvedených v tomto návode na obsluhu.

SK vydáva nasledujúce prehlásenie o zhode podľa smernice EÚ a noriem pre výrobok
