NÁVOD NA OBSLUHU RR-40 Orava

Určený účel použitia zariadenia

Zariadenie je určené výlučne na prehrávanie signálu audio z externých zdrojov a zariadení a na príjem a reprodukciu rozhlasového vysielania, v rozsahu, ktorý je stanovený technickými a prevádzkovými parametrami a funkciami, bezpečnostnymi a užívateľskými pokynmi a vonkajšími vplyvmi prevádzkového prostredia.

Elektrické spotrebiče Orava sú vyrobené podľa poznatkov súčasného stavu techniky a uznaných bezpečnostno-technických pravidiel. Napriek tomu môže nesprávnym a neodborným používaním alebo používaním v rozpore s určením vzniknúť nebezpečenstvo poranenia alebo ohrozenia života používateľa alebo tretej osoby, resp. poškodenie zariadenia a iných vecných hodnôt.

1. VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY A UPOZORNENIA

Tento dokument obsahuje dôležité bezpečnostné pokyny a upozornenia pre bezpečnú, správnu a hospodárnu prevádzku elektrického zariadenia. Jeho dodržiavanie pomáha užívatel'ovi vyhnút sa rizikám, zvýšit spo'ahlivosť a životnosť výrobku.

• Pred uvedením zariadenia do prevádzky Vám odporúčame pozorne si preštudovat návod na obsluhu a zariadenie obsluhovať podľa stanovených pokynov!
• Bezpečnostné pokyny a upozornenia uvedené v tomto návode nezahřnajú všetky možné podmienky a situácie, ku ktorým môže pri používaní zariadenia dôjst. Používatel' musí pochopit, že faktorom, ktorý nie je možné zabudovať do žiadneho z výrobkov, je zodpovednosť a opatrnosť. Tieto faktory teda musia byť zaistené používatel'om/používatel'mi používajúcimi a obsluhujúcimi toto zariadenie.

• Pred prvým použitím zariadenia sa dôkladne presvedčte, že je zariadenie kompletné a nevykazuje viditelné známky poškodenia. Ak je výrobok chybný alebo ak má akékolvek viditelné poškodenie, výrobok nepoužívajte.
• Návod na obsluhu udržujte podľa možnosti v blízkosti zariadenia počas celej doby jeho životnosti. Návod na obsluhu vždy uchovávajte spolu so spotrebičom pre jeho použitie v budúcnosti a použitie novými používatelmi.
• Zariadenie používajte výhradne na účel, na ktorý je určený, a spôsobom, ktorý je stanovený výrobcom.
• Zariadenie je určené na používanie v domácnosti a v podobných vnútorných priestoroch určených na bývanie, bez zvláštneho zamerania.

Nejde o profesionálne zariadenie na komerčné použitie.

• Nemeňte technické parametre a charakteristiky zariadenia neautorizovanou zmenou či úpravou akejkol'vek časti zariadenia.
• Výrobca nezodpovedá za škody spôsobené počas prepravy, nesprávnym používaním, poškodením alebo zničením zariadenia vplyvom nepriaznivých poveternostných podmienok.

1.2 Bezpečnost prevádzkového prostredia

• Nepoužívajte zariadenie v priemyselnom prostredí ani vo vonkajšom prostredí.
• Prevádzkové prostredie zariadenia udržujte vždy čisté a dobre osvetlené.
• Zariadenie neumiestňujte na nestabilný povrch. Prevrhnutie alebo pád zariadenia môže spôsobit poranenie osôb alebo poškodenie zariadenia.
• Zariadenie nevystavujte priamemu slnečnému žiareniu ani nadmerným zdrojom tepla.
• Nepoužívajte elektrický spotrebič v priestoroch s horľavými kvapalinami, plynmi alebo prachom. Spotrebič môže byť zdrojom iskrenia, čo môže mať za následok vznietenie prachu alebo výparov.

Charakteristiky prevádzkového prostredia

1. Teplota okolia: +5 ÷ +40 °C
2. Vlhkost: 5 ÷ 85 %
3. Nadmorská výška: ≤ 2 000 m
4. Výskyt vody: občasná kondenzácia vody alebo výskyt vodnej pary

5. Výskyt cudzích telies: množstvo a druh prachu nie sú významné

Stupeň ochrany krytom: IP20

- Ostatné charakteristiky prevádzkového prostredia (mechanické namáhanie – rázy a vibrácie, výskyt rastlinstva, živočíchov, poveternostných vplyvov) sú z hl'adiska účinku na spravne a bezpečné používanie elektrických zariadení zanedbatelné.

Elektrická bezpečnost spotrebiča je zaručená výhradne v prípade správneho zapojenia do elektrickej siete.

• Používajte výhradne napájací kábel so zástrčkou (sieťovú šnúru), ktorý bol dodaný spolu so zariadením a kompatibilný so sieťovou zásuvkou. Použitie iného kábla môže viest' k požiaru alebo zásahu elektrickým prúdom.
• Elektrický spotrebič vždy pripojujte do lahko prístupnej sietovej zásuvky. V prípade vzniku prevádzkovej poruchy je nutné spotrebič čo najrychlejšie vypnút a odpojit zo sietového napájania.
• Napájací kábel/sieťovú šnúru neodpájajte tahaním za kábel/šnúru. Odpojenie vykonajte vytiahnutím prívodu za zástrčku napájacieho kábla/sieťovej šnúry.
• Ak použijete predlžovací napájací kábel, skontrolujte, či celkový menovitý (ampérový) výkon všetkých zariadení pripojenych k predlžovaciemu napájaciemu káblu neprevyšuje maximálne prúdové zaťaženie predlžovacieho kábla.
• Ak musíte použit predlžovací napájací kábel alebo napájací blok, zabezpečte, aby bol predlžovací napájací kábel alebo napájací blok pripojený k elektrickej zásuvke, a nie k d'alsiemu predlžovaciemu napájaciemu káblu alebo napájaciemu bloku. Predlžovací napájací kábel alebo napájací blok

musia byť určené pre uzemnené zástrčky a zapojené do uzemnenej zásuvky.

• Zástrčka napájacieho kábla spotrebiča musí byť kompatibilná so sietovou zásuvkou. Nikdy nepoužívajte žiadne adapté ani iným spôsobom zásuvku neupravujte. Nepoužívajte nevhodné a poškodené zásuvky.
• Aby ste predišli elektrickému šoku, zapájajte napájacie káble zariadenia do riadne uzemnených elektrických zásuviek. Ak je zariadenie vybavené napájacím káblom s 3-kolíkovou zástrčkou, nevyužívajte adaptéry, ktoré nemajú uzemňujuci prvok, ani neodstraňujte uzemňujúci prvok zo zástrčky alebo adaptéra.
• Neohýbajte, nestláčajte alebo iným spôsobom nevystavujte napájací kábel/sietovú šnúru spotrebiča pôsobeniu mechanického namáhania ani vonkajším zdrojom tepla. Poškodenie napájacieho kábla môže viest k úrazu elektrickým prúdom.
• Pri poškodení napájacieho kábla odpojte spotrebič z elektrickej siete a d'alej nepoužívajte. Ak sú napájací kábel/sieťová šnúra poškodené, musí ju vymeníť výrobca, jeho servisná služba alebo kvalifikovaná osoba, aby sa predišlo nebezpečenstvu úrazu elektrickým prúdom.
• Elektrický spotrebič, ako aj napájací kábel pravidelne kontrolujte a udržujte v čistote. Zástrčku napájacieho kábla pravidelne odpájajte a podľa potreby čistite. Znečistenie prachom alebo inými látkami môže spôsobit' narušenie izolačného stavu a následne požiar.
• Elektrický spotrebič nevystavujte pôsobeniu vody alebo vlhkemu prostrediu. Vniknutie vody do spotrebiča zvyšuje riziko úrazu elektrickým prúdom. Ak je napájací kábel mokrý, alebo do spotrebiča vnikla voda, okamžite ho odpojte z elektrickej siete. Ak je spotrebič pripojený k sieťovej zásuvke a je to možné, vypnite napájanie pri elektrickom ističi ešte pred pokusom o odpojenie napájania. Ak vyťahujete mokré káble zo živého zdroja napájania, bud’te nanajvýš opatrní.
• Ak pri inštalácii (pripájaní) elektrického zariadenia dochádza k demontáži ochranných krytov, tak po ukončení inštalácie nesmú byť jeho elektrické časti prístupné používatel'om.

1.4 Bezpečnost'osôb

• Tento spotrebič je určený na používanie osobami bez elektrotechnickej kvalifikácie (laikmi) podľa pokynov určených výrobcom.
• Obsluhe zariadenia náležia činnosti, ako je zapínanie a vypínanie zariadenia, používatel'ská manipulácia a nastavovanie prevádzkových parametrov, vizuálna alebo sluchová kontrola zariadenia a používatel'ské čistenie a údržba.
• Tento spotrebič môžu používať deti vo veku 8 rokov a staršie a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a znalostí, len ak sú pod dozorom alebo vedením zodpovednej osoby, boli poučené o používaní spotrebiča bezpečným spôsobom a rozumejú pripadným nebezpečenstvám.
• Čistenie a používatel'skú údržbu môžu vykonávať deti od 8 rokov a staršie len pod dozorom zodpovednej osoby.
• Deti sa so spotrebičom nesmú hrat.
• Počas používania a prevádzky udržujte spotrebič vždy mimo dosahu detí. Nezabudnite na to, že spotrebič je možné stiahnuť aj za voľne prístupnú sieťovú šnúru.
• Pri obsluhe elektrického spotrebiča vždy dbajte na zvýšenú opatrnost. Nepoužívajte elektrický spotrebič, ak ste nadmerne unavení, pod vplyvom liekov alebo omamných látok znižujúcich pozornost a sústredenie. Nepozornost pri obsluhe môže viest k vážnemu zraneniu.

• Bežné používatel'ské čistenie a údržbu elektrického spotrebiča vykonávajte len odporučeným spôsobom. Na čistenie nepoužívajte rozpúšťadlá ani drsné čistiace predmety. Znečistenie a viditel'né škvrny od dotyku prstov, resp. rúk je možné vyčistiť použitím čistiacich saponátov, špeciálne navrhnutých na čistenie domácich spotrebičov.
• Pokiaľ elektrický spotrebič nepoužívate, čistíte ho, alebo ked' sa na spotrebiči vyskytla porucha, spotrebič vždy odpojte z napájania z elektrickej siete.
• Elektrický spotrebič nerozoberajte. Spotrebič pracuje s nebezpečným napátím. Z toho dôvodu vždy spotrebič pri používatel'skej údržbe vypnite a odpojte ho z napájacej siete. V prípade poruchy prenechajte opravu na autorizovany servis.
• Záručnú, ale aj pozáručnú opravu elektrického spotrebiča zverte len príslušnému kvalifikovanému odborníkovi.

2. Špeciálne bezpečnostné pokyny. Čítajte pozorne!

Elektrické zariadenie je navrhnuté a vyrobené takým spôsobom, aby umožnovalo

bezpečnú obsluhu a používanie osobami bez odbornej kvalifikácie. Aj napriek všetkým opatreniam, ktoré boli výrobcom vykonané pre bezpečné používanie, obsluha a používanie nesie so sebou určité zostatkové riziká a s nimi spojené možné nebezpečenstvá.

Pre upozornenié na možné nebez- pečenstvá boli na zariadení a v sprievodnej

dokumentácií použité nasledujúce symboly a ich význam:

Nebezpečenstvo úrazu elektrickým prúdom! Nebezpečenstvo vážneho zranenia alebo ohrozenia života!

Tento symbol upozorňuje používatelov, že pri nedodržaní bezpečnostných pokynov pri obsluhe a používaní zariadenia hrozí:

Nebezpečenstvo vážneho zranenia alebo ohrozenia života! Nebezpečenstvo poškodenia zariadenia alebo inej škody na majetku!

Preprava

- Na prepravu zariadenia používajte len vozík alebo mobilny stolík určený alebo

odporúčaný výrobcom. Pri použi- tí prepravného vozíka dbajte na opatrnost pri pohybe, aby nedošlo k prevrhnutiu zariadenia.

- Zariadenie vždy prenášajte po odpojení všetkých kablových spojení.

- Zariadenie prenášajte uchopením za bočné kryty.

Hrozí nebezpečenstvo vážneho zranenia alebo ohrozenia života! Hrozí nebezpečenstvo poškodenia zariadenia!

Rozbalenie/Obaly

• Zariadenie a príslušenstvo pred jeho uvedením do prevádzky vybalte a zbavte všetky jeho časti zvyškov obalových materiálov, etikiet a štítkov a tieto odložte na bezpečné miesto alebo uschovajte predovšetkým mimo dosahu detí a nespôsobilých osôb.
• Zariadenie pred jeho uvedením do prevádzky očistite podľa pokynov v časti „Uvedenie do prevádzky“, resp. „Cistenie“.
• Záriadenie, dial'kový ovládač a sieťovú šnúru so zástrčkou nikdy nečistite spôsobom, pri ktorom by mohlo dôjst k natečeniu čistiacej kvapaliny do zariadenia.
• Tieto časti očistite len mierne navlhčenou tkaninou a utrite do sucha alebo nechajte uşchnúť.
• Cistenie zariadenia vykonávajte len vtedy, pokial' je zariadenie vypnuté a odpojené z napájania z elektrickej siete.

Kontrola/Uvedenie do prevádzky

• Odporúčame vykonať prvotnú aj následné pravidelné kontroly zariadenia.
• Zariadenie nikdy nepoužívajte, pokiaľ je neúplné, poškodené alebo v priebehu používania došlo k poškodeniu akejkol'vek jeho časti.
• Nepoužívajte neoriginálne a neúplné časti zariadenia a jeho príslušenstvo.
• Používajte len odporúčané časti a príslušenstvo k inštalácii zariadenia.

Hrozí nebezpečenstvo vážneho zranenia!

Hrozí nebezpečenstvo poškodenia zariadenia alebo inej škody na majetku!

• Pokiál bolo zariadenie prepravované a skladované pri nízkych teplotách (napr. v zimnom období) alebo nadmernej vlhkosti, najskôr ho nechajte asi 1 - 2 hodiny „aklimatizovat“ pri izbovej teplote, čím sa odstráni prípadná vlhkost v elektrických/elektronických častiach, ktorá vzniká pri zmene teploty prostredia.
• Zariadenie nezapínajte a nevypínajte zaşunutím alebo vytiahnutím sieťovej šnúry zo sieťovej zásuvky.

• Zariadenie pri zvyčajnom používaní vždy najskôr pripojte k napájaniu do sieťovej zásuvky a potom zapnite hlavným vypínačom.

• Po ukončení použitia zariadenie vypnite hlavným vypínačom a následne vytiahnite sieťovú šnúru zo sieťovej zásuvky.

• Pokial' ná zariadení nefunguje hlavný vypínač, zariadenie nepoužívajte.
• Zariadenie je pod nebezpečným napätím, pokial' je pripojené sietové napájanie.

Umiestnenie/Inštalácia

• Zariadenie umiestňujte iba na:
- rovné, pevné a stabilné podložky
- na stoly a stolíky, na časti nábytku vhodné na umiestnenie audio/video zariadení.
- Vždy sa uistite, že miesto, na ktoré chcete zariadenie umiestniť, má dostatočný priestor, mechanickú pevnosť a nosnosť.

- Zariadenie neinštalujte v priestoroch (napr. uzavreté skrinky knižníc, vstavané skrine a skrinky a pod.), pri których nie je zabezpečený dostatočný okolitý priestor a vetranie.

- Pre zábezpečenie požadovanej cirkulácie vzduchu ponechajte v okolí zariadenia

dostatočný volný priestor. Odporúča sa ponechat min. 10 cm zo všetkých strán.

- Zariadenie nezakrývajte ani čias-točne. Na zariadenie nekladťe žiadne predmety a/alebo dekoračné a iné tkaniny, nevkladajte a nenechajte vnikať do ventilačných otvorov a do otvorov krytov zariadenia cudzie telesá.

- Nezakrývajte otvory krytov určené na prudenie vzduchu. Ventilácia vzduchu zabezpečuje spolahlivú a bezpečnú prevádzku zariadenia.

Hrozí nebezpečenstvo požiaru! Upozornenie!

• Zariadenie audio a dial'kový ovládač nevystavujte pôsobeniu:
- priameho slnečného žiarenia, zariadení produkujúcich teplo,
- vibrácií a mechanického namáha- nia,
- nadmernej prašnosti,
- vody a nadmernej vlhkosti,
- hmyzu,
- agresívneho vonkajšieho prostredia.
- Zariadenie audio (a dialkový ovládač) neumiestňujte:
- do miest, kdě sa používajú lekárske prístroje. Môže dôjst k narušeniu ich funkcie;
- na nestábilné vozíky, stojany alebo stoly;
- na něrovný, nestabilný a znečistený

povrch;

• na tesný okraj stolov, stolíkov alebo častí nábytku;
• v blízkosti nádob s vodou alebo inými tekutinami.

- Neúmiestňujte nádoby s vodou alebo inými tekutinami na police, ktoré sú umiestnené nad zariadením.

- Neumiestňujte žiadne predmety, zvlášť predmety s otvoreným ohňom, na zariadenie alebo na police, ktoré sú umiestnené nad zariadením.

Varovanie!

• Zariadenie umiestňujte na miesto, na ktoré nemôžu vol’ne dosiahnuť deti.
• Zabráňte, aby deti so zariadením manipulovali. Zariadenie sa môže na deti prevrhnúť a spôsobit vážne zranenie.
• Mechanické poškodenie (prasknutie plastových krytov) zariadenia môže spôsobit vážne zranenie.

Hrozí nebezpečenstvo vážneho zranenia!

Hrozí nebezpečenstvo poškodenia zariadenia alebo iných vecných škôd!

- Zariadenie neumiestňujte a nepoužívajte v blízkosti nádob obsahujúcich vodu. Ak by zariadenie spadlo do vody, nevyberajte ho! Najskôr vyti-ahnite vidlicu sietovej šnúry zo sie-tovej zásuvky a až potom zariadenie vyberte z vody. V takýchto prípadoch odneste zariadenie na kontrolu do odborného servisu, aby preverili, či je bezpečné a správne funguje.

- Zariadenie a jeho príslušenstvo ne- vystavujte pôsobeniu silných vibrácií a/alebo nárazov. Zabráňte, aby na zariadenie nepadali alebo nenarážali žiadne predmety.

Hrozí nebezpečenstvo vážneho zranenia!

Hrozí nebezpečenstvo poškodenia zariadenia alebo iných vecných škôd!

• Zariadenie nepoužívajte v prostredí s nebezpečenstvom výbuchu v prítomnosti horľavých látok a ich výparov, hmly alebo prachu a v atmosférických podmienkach, kde sa po vznietení spaliny jednoduchým spôsobom šíria vzduchom.
• Zariadenie nepoužívajte v blízkosti zdrojov nadmerného tepla a otvoreného plameňa.

Hrozí nebezpečenstvo výbuchu a/alebo vzníku požiaru!

Prevádzka/Dozor

- Počas používania a prevádzky majte zariadenie pod dozorom!

- Dávajte pozór na bezpečné a správne pripojenie všetkých elektrických káblových spojení.

V prípadě, ak niě je sietová šnúra pevne spojená so zariadením, dávajte pozor, aby nedošlo k jej odpojeniu zo zariadenia, pokial' je zástrčka zapojená k sietovej

zásuvké. Vol'ný koniec sieťovej šnúry je pod nebezpečným napätím. Neza-súvajte do koncovky žiadne vodivé predmety.

- Počas silnej búrky sa nedotýkajte zariadenia, sieťovej šnúry, príp. anténneho systému. Mohol by vás zasiahnuť elektrický prúd od atmosférického výboja. Počas búrky alebo ak zariadenie dlhodobo nepoužívajte, odpojte sieťovú šnúru z napájania.

- Zariadenie odpojte zo sieťového napájania, pokial' ponechávate deti alebo nespôsobilé osoby v blízkosti zariadenia bez dozoru.

Hrozí nebezpečenstvo vážneho zranenia!

Hrozí nebezpečenstvo požiaru!

- Sieťovú šnúru a signálné káble nezväzujte do spoločných zvázkov. Káble spoločne nezmotávajte. Sieťová šnúra musí zostat’ prístupná pre bezpečné odpojenie zariadenia z elektrickej siete.

- Sieľovú šnúru a signálne káble neponechávajte voľne visieť a neu-možnite, aby boli voľne dostupné a dosiahnutelné deťmi.

Hrozí nebezpečenstvo vážneho zranenia!

- Zariadenie obsahuje časti krytov (ventilačné mriežky), ktoré sa môžu pri zvyčajnej

činnosti zahrievať. Nedotýkajte sa týchto častí zariadenia.

- Zariadenie nikdy nenechávajte vol'ne prístupné a neodkladajte s vol'ne prístupnou

sietovou snúrou. Deti by mohli zariadenie za sietovú snúru stiahnut.

Hrozí nebezpečenstvo vážneho zranenia!

- Zariadenie je vybavené na reprodukciu audio signálu pomocou pomocou slúchadiel. Nepoužívajte sluchadlá nastavené na extrémnu úroveň akustického tlaku.

Hrozí vážne poškodenie alebo strata sluchu!

Výstraha!

- Ak nebudete zariadenie dlhší čas používať, odpojte sieťovú šnúru z napájania zo sieťovej zásuvky. Usadzovanie prachu a vlhkost prostredia môžu spôsobit narušenie elektrickej izolácie.

Hrozí nebezpečenstvo vzniku požiaru!

- Záriadenie neskladujte s omotanou sieťovou šnúrou okolo jeho tela. Sieťovú šnúru vol’ne „poskladajte“ spôsobom, akým bola poskladaná v originálnom obale od výrobcu.

- Zariadenie nikdy nepreťažujte nad limity stanovené technickymi parametrami!

- V prípade, že počas používania zariadenia spozorujete akékol'vek neštandardné prejavy (zvuky, zápach, dym, ...), zariadenie okamžite vypnite a odpojte z napájania z elektrickej siete. Zariadenie nechajte skontrolovať v odbornom servise.

- Batérie vždy skladujte mimo dosahu detí. V prípade prehltnutia batérií det'mi ihned' vyhl'adajte lekársku pomoc.

- Batérie vložte tak, aby súhlasili symbol „+“ a „-“ na batériách a na vnútornej strane krytu dial’kového ovládača.

- Nemanipulujte s batériami kovovým náradím (napr. pinzetou a pod.). Vodivý kontakt obidvoch pólov batérie môže spôsobit skrat.

- Pokial'diálkový ovládač dlhšiu dobu nepoužívate, odporúča sa batérie zo zariadenia vybrať. Chránite tak zariadenie pred poškodením od vytečených batérií.

- Pri nesprávnom zaobchádzaní môžu batérie explodovať.

- Batérie nenabíjajte, nerozoberajte ani nevhadzujte do ohňa.

- Pri zasiahnutí vyhl'adajte odbornú lekársku pomoc.

Poznámky ku klasickým LP platniam

Manipulácia s platňami

• Platňu chytajte iba na okrajoch, aby ste predišli znečisteniu jej povrchu. Nedotýkajte sa povrchu platne a drážok. Nečistotv a mechanické poškodenja znižuiú kvalitu reprodukcie.
  • Na povrch platne nič nelepte.
• Platňu nevystavujte priamemu slnečnému žiareniu ani tepelným zdrojom, ako sú klimatizačné potrubia, ani nenechávajte platne v zaparkovanom aute na slnku, pretože teplota v interiéri sa môže značne zvýšit.
• Po ukončení prehrávania umiestnite platne do ich obalu.
• Platne skladuite vo vertikálnej polohe. Pri skladovaní na ležato sa môžu poškodit.
• Platne skladuite mimo prašné prostredie a na miestach bez vibrácií a otrasov.

• Pred prehrávaním vyčistite platňu pomocou mäkkej a suchej čistiacej antistatickej handričky. Platňu čistite pozdlž drážok.
• Na čistenie nepoužívajte rozpúšťadlá ako benzín, riedidlo, bežne dostupné čistiace prostriedky.

Výmena prenosky s ihlou

Ihla má pri bežnom používaní priemernú životnosť cca 50 hodín. Prenosku odporúčame vymeniť ihned', ako spozorujete zhoršenie kvality zvuku (skreslenie). Používaním poškodenej ihly môžete poškodit' platne. Pri najvyššej rýchlosti 78 ot./min. sa ihla opotrebúva rýchlejšie.

Upozornenia

1. Vrchnú časť prenosky potlačte plochým skrutkovačom nadol v smere šípky A.
2. Prenosku vyberte potiahnutím smerom dopredu.

Vloženie novej prenosky

1. Uchopte predný okraj prenosky a vtlacte ju do ramena v smere šípky B.
2. Potlačte prenosku v smere šípky C, aby zacvakla na miesto.

A C B

Vodiace kolíky

Dodávané príslušenstvo

1 Vrchný kryt
Kryt gramofónu
2 Stredový adaptér pre SP platne s rýchlost'ou 45 ot./min.
3 Ovládač dvíhania ramena prenosky
Dvíhanie ramena prenosky.
4 Prepínač rýchlosti otáčok (33, 45, 78 ot./min.)
5 Ovládač automatického zastavenia platne
6 Otočný tanier
7 Ihla
8 Reproduktory
9 ON/OFF/VOLUME
Vypínač/Ovládač nastavenia hlasitosti
10 TUNING
Ovládač ladenia FM/AM staníc
11 Ovládač PHONO/AUX/FM/AM
Zapnutie gramofónu, vstupu AUX a rádia (pásmo FM/AM)

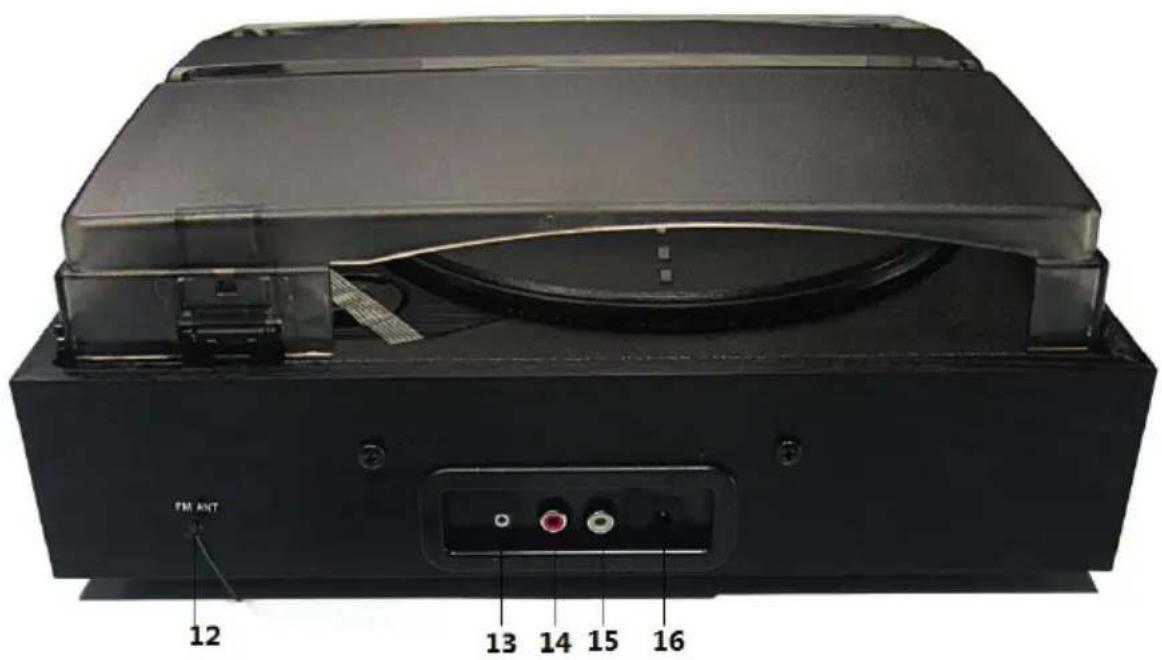

Zadný panel

FM ANT 12 13 14 15 16

12 FM drôtová anténa
13 Konektor AUX IN

Pripojenie externého audio zariadenia pre vstup signálu z pripojeného audio zariadenia

14 Konektor LINE OUT (R)

Pripojenie externého audio zariadenia pre výstup zvukového signálu do pripojeného zariadenia (prvý kanál)

15 Konektor LINE OUT (L)

Pripojenie externého audio zariadenia pre výstup zvukového signálu do pripojeného zariadenia (l'avý kanál)

16 DC konektor

Pripojenie sieťového AC adaptéra z elektrickej zásuvky.

Zapojenia

Zadný panel

• Aby nebol signál zašumený, umiestnite zariadenie d'alej od iných komponentov.
• FM drôtovú anténu roztiahnite na maximum.
• Po narovnaní FM drôtovej antény ju umiestnite do maximálnej vodorovnej polohy.

Pre pásmo AM zariadenie využíva vstavanú feritovú anténu. Pre kvalitný príjem v pásme AM otáčajte celým zariadením do takej polohy, v ktorej bude príjem najkvalitnejší.

B Pripojenie AC adaptéra

Dodávaný AC pripojte do l'ahko dostupnej elektrickej zásuvky s predpísaným napätím 230V/50 Hz. Potom pripojte konektor kábla z AC adaptéra do DC konektora na tomto zariadení. Ak spozorujete nejaký problém, ihned' odpojte AC adaptér od elektrickej zásuvky.

C Pripojenie linkového výstupu do iného audio zariadenia

Konektory LINE OUT (L/R) na zadnom paneli prepojte pomocou RCA kábla so vstupnými audio konektormi na inom audio zariadení. Potom budete môčť reprodukovať zvuk z tohto zariadenia iným pripojeným zariadením (napr. reproduktormi HiFi zosilňovača atd').

Dodržte farebné rozlíšenie konektorov na zariadeniach a kábli.

Červený konektor pripojte do červeného konektora (pravý kanál) a biely alebo čierny konektor pripojte do bieleho alebo čierneho konektora (ľavý kanál).

D Pripojenie linkového výstupu z iného audio zariadenia (AUX in)

Do konektora AUX IN na zadnom paneli pripojte pomocou vhodného prepojovacieho kábla výstupné audio konektory na inom zariadení (napr. PC).

Potom budete môčť reprodukovať zvuk z iného zariadenia reproduktormi tohto zariadenia.

Ovládač volby vstupných signálov (11) prepnite do polohy PHONO. Ramienko s prenoskou musí byť uložené na držiaku. V prípade ak by ste použili AUX in vstup súčasne s prehrávaním platne, oba zvuky by boli reprodukované spoločne.

Príprava na použitie

1 Opatrne zariadenie vyberte z obalu a odstráňte z neho všetok baliaci materiál.
2 Odmotajte kábel AC adaptéra a roztiahnite ho do plnej dížky.
3 Odmotajte FM drôtovú anténu a roztiahnite ho do plnej dížky.
4 Umiestite zariadenie na rovnú a pevnú plochu s prístupom k sieťovej zásuvke, mimo dosah priameho slnečného svetla a zdrojov nadmerného tepla, prachu, vlhkosti, otrasov a silných magnetických polí.
5 Podvihnite veko a gramofónu.
6 Z prenosky gramofónu odstráňte ochranný prvok jeho vytiahnutím.
7 Jemným potlačením blokovacej spony doprava uvoľnite a odblokujte rameno prenosky. Ak budete zariadenie prenášať, rameno prenosky znova zablokujte sponou.
8 Pripojte kábel AC adaptéra do konektora DC na gramofóne a AC adaptér do elektrickej zásuvky.

CHRÁNTE SVOJ NÁBYTOK

Tento model je vybavený nekízavými gumovými „nožičkami“, ktoré bránia tomu, aby sa zariadenie pohybovalo, kým manipulujete s ovládacími prvkami. Tieto „nožičky“ sú vyrobené z nekízavého gumového materiálu so špeciálnym zložením, aby nezanechával na nábytku žiadne stopy alebo škvrny. Avšak niektoré typy leštidiel nábytku na báze ropy, konzervačné prípravky na drevo alebo čistiace spreje môžu spôsobit zmäknutie „nožičiek“, ktoré potom môžu zanechávať na nábytku stopy alebo čiastočky gumy. Aby nedošlo k poškodeniu vášho nábytku, odporúčame, aby ste zakúpili malé samolepiace podložky a tieto podložky aplikovali na spodnú časť gumových „nožičiek“ skôr, ako zariadenie postavíte na chúlostivý drevený nábytok.

DÔLEŽITÉ:

Otváranie a zatváranie veka

Ak chcete veko otvorit, zdvihnite ho čo najvyššie, nech neprekáža v umiestňovaní a vyberaní platní.

ABY NEDOŠLO K POŠKODENIU VEKA AJEHO ZÁVESOV, NIKDY VEKO NEZATVÁRAJTE PRÍLIŠNÝM TLAKOM SMEROM DOLE NASILU. ZATVÁRAJTE HO JEMNE S CITOM A ROVNOMERNE TLAČTE NA OBIDVOCH STRANÁCH.

Základné operácie

Gramofón – Prehrávanie klasických platní (PHONO)

Toto zariadenie má plnohodnotný trojrychlostný remeňom poháňaný gramofón. Platne môžete prehrávať rýchlosťou 33, 45 a 78 ot./min.

1 Otočením ovládača ON/OF/VOLUME doprava zapnite zariadenie.
2 Otočením ovládača pre výber zdroja zvuku zvolte PHONO (zapnite gramofón) (zvolite zdroj vstupného signálu (vstup) pre gramofón).
3 Uistite sa, že ste z prenosky odstránili kryt ihly a uvolhili sponu zablokovania ramena prenosky jej jemným posunutím doprava, ktorá zaistóvala rameno prenosky na opierke ramena prenosky.

4 Nastavte prepínač rýchlosti gramofónu na príslušnú rýchlost – 33, 45 alebo 78 ot./min. Ak chcete prehrávať SP platňu (tzv. singel) nahrávanú pri rýchlosti 45 ot./min., nasadťe na stredový třň taniera gramofónu adaptér pre rýchlost 45 ot./min. (platí len pre platne, ktoré nemajú malý stredový otvor).

5 Nasad'te platňu na stredový trň.

6 Ovládačom podvihnutia ramena podvihnite rameno prenosky z opierky a rukou zlahka presuňte rameno prenosky k vonkajšiemu okraju platne, aby bola ihla nad začiatkom drážok v platni.

Tanier gramofónu sa automaticky zapne a začne sa otáčat.

Rameno prenosky

prenosky

Ak chcete prehrávanie ukončit' manuálne, ovládačom podvihnutia ramena podvihnite rameno prenosky z povrchu platne a rukou z'ahka presuňte rameno prenosky do držiaka ramena.

Rameno prenosky

Ovláda

Stanice môžete ladiť v rozhlasovom pásme FM a rozhlasovom pásme AM.

Pred ladením stlmte hlasitosť na minimálnu úroveň.

Naladenie rozhlasových staníc

- Aby bol príjem čo najkvalitnejší, pre pásmo FM maximálne vystrite káblik FM drôtovej antény

- Pre pásmo AM nastavujte polohu celého zariadenia.

Externý zdroj zvuku (AUX IN)

Zariadenie umožní reprodukovať zvuk z pripojeného externého audio zariadenia.

Reprodukcia zvuku iným zariadením (LINE OUT)

Zvuk z tohoto zariadenia môžete reprodukovať iným pripojeným externým audio zariadením, napríklad reproduktormi HiFi zosilňovača.

Na čistenie povrchu, panela a ovládacích prvkov použite jemnú handričku, mierne navlhčenú v jemnom čistiacom roztoku. Nepoužívajte drsné handričky, čistiace prášky, ani rozpúšťadlá, ako riedidlo, benzín alebo lieh.

Zaobchádzanie s platňami

• Platňu chytajte iba na okrajoch, aby ste predišli znečisteniu jej povrchu. Nedotýkajte sa povrchu platne a drážok. Nečistoty a mechanické poškodenia znižujú kvalitu reprodukcie.
• Na povrch platne nič nelepte.
• Platňu nevystavujte priamemu slnečnému žiareniu ani tepelným zdrojom, ako sú klimatizačné potrubia, ani nenechávajte platne v zaparkovanom aute na slnku, pretože teplota v interiéri sa môže značne zvýšit.
• Po ukončení prehrávania umiestnite platne do ich obalu.
• Platne skladujte vo vertikálnej polohe. Pri skladovaní na ležato sa môžu poškodit.
• Platne skladujte mimo prašné prostredie a na miestach bez vibrácií a otrasov.

Čistenie platní

• Pred prehrávaním vyčistite platňu pomocou mäkkej a suchej čistiacej antistatickej handričky. Platňu čistite pozdlíž drážok.
• Na čistenie nepoužívajte rozpúšťadlá ako benzín, riedidlo, bežne dostupné čistiace prostriedky.

Riešenie problémov

Ak sa počas prevádzky systému vyskytne nejaký problém, pokúste sa ho vyriešit pomocou nižšie uvedeného prehl'adu skôr ako pristúpite k žiadosti o opravu. Ak nejaký problém pretrváva, obrátte sa na najbližšieho predajcu.

Napájanie

→ Skontrolujte, či AC adaptér správne pripojený do elektrickej zásuvky a do konektora DC na zariadení.

Zvuk

Nie je počuť zvuk.

→ Prepojovací kábel z externého zariadenia nie je pevne pripojený.
→ Prepojovací kábel z externého zariadenia je poškodený.
→ Hlasitosť je nastavená na minimum.
Ovládačom VOLUME zvýšte hlasitosť.
→ Skontrolujte, či je zvolený správny zdroj zvuku.

Zvuk nie je kvalitný (šumí).

→ Skontrolujte, či sa prepojovací kábel z externého zariadenia nenachádza v blízkosti transformátora alebo motora a či sú vo vzdialenosti aspoň 3 metre od TVP.
→ Premiestnite TVP d'alej od audio zariadení.
→ Koncovka kábla z externého zariadenia a konektory sú znečistené. Vyčistite ich handričkou mierne navlhčenou v liehu.
→ Vyčistite platňu.

Prevádzka

Systém nepracuje správne.

→ Statická elektrina, atd'. môže mať vplyv na správnosť prevádzky systému. Stlačením POWER na systéme vypnite systém, odpojte ho od elektrickej siete. Po cca minúte znova všetko zapojte a potom systém opätovne zapnite.

Technické údaje

Tuner (Rádio)

Ladiaci rozsah: FM: 88 - 108 MHz

AM: 530 - 1600 kHz

Antény: Vstavaná AM anténa a FM drôtová anténa

Gramofón

Motor: Servo motor na jednosmerný prúd (DC)

Systém pohonu: Remeň

Rýchlosti otáčok: 33-1/3 ot./min.,45 ot./min. a 78 ot./min.

Kolísanie a odchýlka: Menej než 0,35% (WTD)

Výstupný výkon: 2 x 3 W

Frekvenčný rozsah: 100 - 16 000 Hz

Všeobecne

Reproduktory: 1-pásmové, impedancia 8 Ohm, max. zaťaženie 5 W

Napájanie: AC adaptér: striedavé vstupné napätie (AC) 230 V, 50 Hz jednosmerné výstupné napätie: 9V/500mA

Príkon: 5 W

Rozmery: 32 x 23,5 x 28 cm (š x v x h)

Právo na zmeny vyhradené!

Producent:

Odpad z elektrických a elektronických zariadení - nariadenie Európskej únie 2002/96/EC a upravujúce problematiku separovaného zberu odpadu

Toto označenie na zariadení alebo jeho obale znamená, že sa nesmie likvidovať v netriedenom komunálnom odpade. Odovzdajte ho do zberného strediska na recykláciu a likvidáciu odpadu z elektrických a elektronických zariadení. Správna likvidácia nespôsobí negatívne vplyvy na životné prostredie a zdravie obyvatel'stva. Prispejete tak k ochrane a k zlepšeniu životného prostredia.

Toto zariadenie je označené podľa európskeho nariadenia 2002/96/EC o elektrickom odpade a elektronickom vybavení (WEEE). Táto smernica tvorí rámec celoeurópskej odôvodnenosti o zbere a recyklácii elektrického odpadu a elektronického vybavenia.

Tento výrobok zodpovedá všetkym základným požiadavkám smerníc EU, ktoré sa naň vzťahujú.
