NÁVOD NA OBSLUHU DS6422B AMICA

Vypnutí jedné varné zóny

Varná doska Amica je spojením výnimočnej jednoduchosti v používaní a skvelej účinnosti. Po prečítaní návodu nebude obsluha varnej dosky problémom.

Bezpečnost' a funkčnost' varnej dosky, ktorá opustila továreň, boli pred zabalením dôkladne preverené na kontrolných stanoviskách.

Vážený zákazník, prosíme Vás, aby ste si pred uvedením zariadenia do prevádzky pozorne prečítali tento návod. Dodržiavanie v čom uvedených pokynov Vás ochráni pred nesprávnym používaním.

Dôkladne dodržiavajte návod na obsluhu z dôvodu vyhnutia sa nehodám.

Pozor!

Prístroj bol skonštruovaný len na účely varenia. Akékol'vek iné využitie (napr. na vykurovanie miestností) nezodpovedá jeho charakteristike a môže byť nebezpečné.

Výrobca si vyhradzuje právo zaviest' zmeny, ktoré nemajú vplyv na prevádzku prístroja.

OBSAH

Základné informácie....27

Odstraňovanie porúch....49

Pozor. Spotrebič a jeho dostupné časti sú počas používania horúce. Možnosti dotknutia výhrevných prvkov musí byť venovaná mimoriadna pozornosť. Deti mladšie ako 8 rokov sa nemôžu pohybovať v blízkosti spotrebiča bez stáleho dozoru.

Tento spotrebič nie je určený pre používanie det'mi mladšími ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo mentálnymi obmedzeniami, či bez praktických skúseností a vedomostí, pokial' nie je zaistený ich dohl'ad a inštruktáž zodpovednou osobou, ktorá zaručí ich bezpečie. Nedovoľte det'om aby sa so spotrebičom hrali. Upratovanie a obslužné činnosti nemôžu byt' vykonávané det'mi bez dozoru.

Pozor. Príprava pokrmov na varnej doske s použitím tuku bez dozoru môže byt' nebezpečné a môže spôsobit' požiar.

NIKDY nehaste oheň vodou. Vypnite spotrebič a prikryte plameň napr. pokrývkou alebo nehorľavou dekou.

Pozor. Nebezpečenstvo požiaru: nehromad'te veci potrebné k vareniu na ploche.

Pozor. Ak povrch varnej dosky je prasknutý, vyp-nite prístroj, aby ste sa vyhli nebezpečenstvu úrazu elektrickým prúdom.

Zariadenie neovládajte vonkajšími hodinami alebo nezávislým systémom dial'kového ovládania.

K čisteniu spotrebiča nie je dovolené používať zariadenia pre čistenie parou.

• Skôr, než sklokeramickú dosku prvýkrát použijete, preštudujte si sta ro stli vo tento Návod na obsluhu, pretože len tak zaistíte bezpečnú prevádzku a zabránite jej poškodeniu.
• Ak sklokeramickú dosku prevádzkujete blízko rádia, televízora ale bo iného vyžarujúce ho prístroja, skontrolujte láskavo, či panel so senzormi funguje správne.
• Sklokeramickú dosku musí inštalovať kvalifikovaný elektrotechnik.
• Dosku neinštalujte do blízkosti chladiacich zariadení.
• Nábytok, do ktorého dosku zabudujete, musí byť odolný voči te plotám ok. 100 °C. Táto požiadavka sa vzt'ahuje na obklad steny, plastové plochy, lepidlá a laky.
• Dosku je možné používať až po jej zabudovaní do nábytku, pretože len tak budete chránení pred nebezpečným dotykom častí pod prúdom.
• Elektrické prístroje smú opravovat' len kvalifikovaní odborníci. Neo d borné opravy môžu mat' vplyv na bezpečnost' prístroja.
• Prístroj je odpojený od hlavného prívodu elektrickej energie len vte dy, ak je vy tiahnutá zástrčka zo zásuvky alebo ak je vypnutá po ist ka.
• Nedovol'te det'om, aby sa približovali k doske ak je v prevádzke, pretože by mohli strhnút' horúce hrnce a popálit' sa.
• Po zapnutí sa varné polia veľmi rýchlo zahrejú. Aby nedochádzalo k zbytočnej spotrebe energie, zapínajte ich až potom, keď na ne po stavíte nádobu.
• Indikátor zvyškového tepla, ktorý je súčast'ou elektronického systému, vás in for mu je o tom, či je varič ešte zapnutý a či je ešte horúci.
• Ak dôjde k výpadku v dodávke elektrickej energie, zrušia sa všetky nastavenia a indikácie. Po obnovení dodávky bud'te opatrní, pre tože polia, ktoré boli pred výpadkom horúce, už nie sú kontrolované indikátorom.
• Ak sa v blízkosti varného poľa nachádza napájacia zásuvka, pre svedčte sa, že sa napájací kábel nedotýka horúcich miest.
• Počas varenia na tuku alebo oleji nenechávajte dosku bez dozoru, pretože tieto látky predstavujú nebezpečenstvo požiaru.
• Nepoužívajte plastové nádoby alebo nádoby z hliníkovej fólie (alo ba lu), pretože sa pri vysokých teplotách roztavujú a mohli by dosku poškodit'.
• Cukor, kyselina citrónová, sol' atd.', ako v kvapalnom tak pevnom stave, ani plasty sa nesmú dostat' do styku s horúcim varným pol'om.
• Ak sa na horúce polia dostanú neopatrnostou cukor alebo plast, polia nevypínajte, ale cukor či plast z nich zoškrabte ostrou škrab kou (stierkou). Chráňte si ruky pred popálením.
• Na sklokeramickej doske používajte len hrnce a panvice s plochým dnom bez ostrých okrajov a hrán, inak môže dôjst' k trvalému poško de niu dosky.

• Vykurovacia plocha sklokeramickej dosky je odolná voči tepelnému nárazu. Nie je citlivá ani na teplo, ani na chlad.

• Na dosku nepustite žiadne predmety. Bodový náraz, napr. pa dajúcou koreničkou, môže za nepriaznivých okolností viest' k vzniku prasklín a rýh v sklokeramickej doske.

• Zvyšky pokrmov, ktoré prekypeli, môžu vniknút do poškodených miest a dostat' sa do častí sklokeramickej dosky, ktoré sú pod prúdom.
• Ak sa na povrchu varnej dosky objavia ryhy alebo praskliny, prístroj vypnite vyp nutím poistky alebo vytiahnutím zástrčky zo zásuvky a informujte servisné stre di sko.
• Dodržujte pokyny pre údržbu a čistenie. Ak nebudete postupovať v súlade s týmito pokynmi, stratíte nároky plynúce zo záruky.
• Nepoužívajte povrch dosky ako kuchynskú doštičku na krájaní alebo pracovní plochu.
• Odporúčame nenechávať na sklokeramickej doske kovové predmety ako nože, vidličky, lyžice a pokrievky, inak sa rozpália.
• Platničku neinštalujte nad sporák bez ventilátora, nad myčku, chladničku, mrazničku alebo práčku.

ÚSPORA ENERGIE

Všetci, kto náležite využívajú energiu nie len šetria pe nia ze, ale ko najú tiežvedome v súla de s po treba mi ochra ny prírodného pro stre dia.

Preto šetrime elek tric kou energiou:

- Používaním vhodného riadu.

Hrnce a panvice s plochým a hrubým dnom pomáhajú ušetrit' až tretinu elek trickej energie. Pamätaj te tiež na po krie vky, bez nich sa spotreba energie zvyšuje až štvornásobne!

- Prispôsobujte vel'kost' nádob vel'ko sti plat ničiek.

Nádoba na varenie by nemala byt' ani menšia ani väčšia, než je použitá platnička.

• Udržujte platničky a dná nádob čisté.
  Nečistoty bránia v prenose te pla – silne pripálené zvyšky potravín je možné často odstránit' len che mikália mi, ktoré sú pre životné pro stre die škodlivé.

- Snažte sa “nenakukovat’ do hrncov “príliš často.

- Nepoužívajte dosku v blízkosti chladničiek / mrazničiek.

Dochádza potom k zbytočnému zvýšeniu spotreby energie.

Prístroj je chránený pred poško dením počas pre pravy oba lom. Po vybalení zlikvi duj te láskavo obalové ma te riály spôsobom neo h-ro zujúcim životné prostredie.

Všetky materiály použité na za ba le nie sú sa nachádza príslušná nálepka.

neškodné pre životné pro stre die, sú 100 % recyklovatel'né a sú označené príslušným symbolom.

Poznámka! Je potrebné, aby sa oba lové materiály (polyetylénové vrecká, kúsky poly styrénu atd') počas vy bal'ova nia nedostali do rúk det'om.

Zariadenie bolo vyrobené z re cy klo va tel'ných materiálov. Tým, že staré za ria de nie pri nesie te do zberného re cy klačného strediska, ukážete, že Vám záleží na prírode.

Informácie o umiestnení takýchto stredísk získate na svojom miest nom úrade pre sta-ro stli vost' o životné prostredie.

Opis dosky PB\*4VQ255FTN

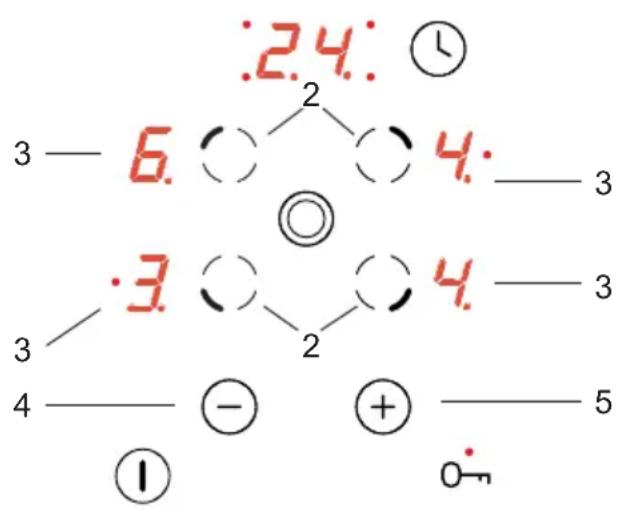

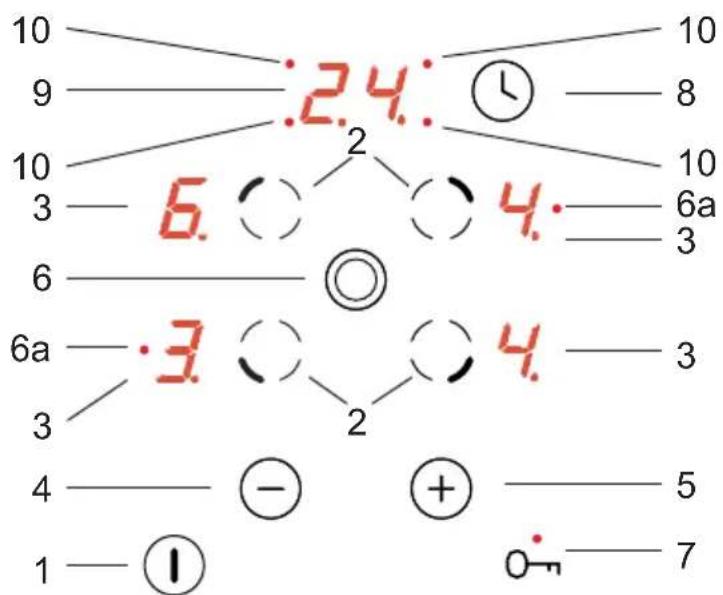

Ovládací panel

1. Hlavný senzor
2. Senzor vol'by varnej zóny,
3. Ukazovatel' varných zón,
4. Senzor mínus,
5. Senzor plus,

6. Senzor kombinovanej varnej zóny
   6a. Kontrolka LED signalizujúca zapnutie kombinovanej varnej zóny

7. Senzor kl'úča s LED kontrolkou,

8. Senzor hodín,
9. Ukazovatel' hodín,
10. LED kontrolka práce hodín pre prísluš-nú varnú zónu,

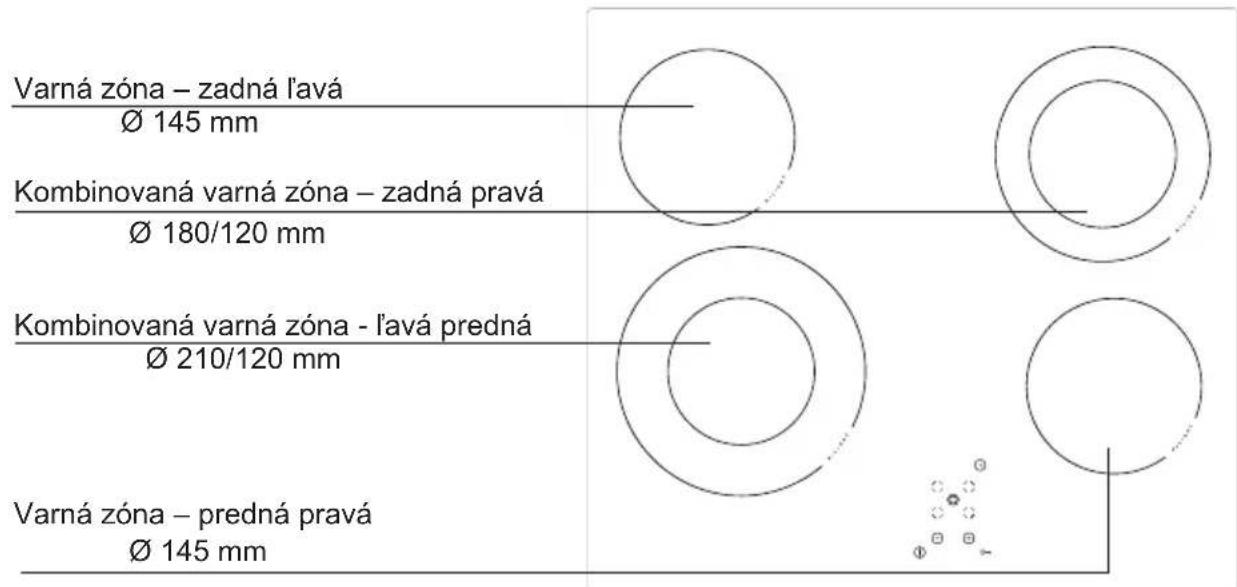

Opis dosky PB\*4VQ246FTN

Ovládací panel

1. Hlavný senzor
2. Senzor vol'by varnej zóny,
3. Ukazovatel' varných zón,
4. Senzor mínus,
5. Senzor plus,

6. Senzor kombinovanej varnej zóny
   6a. Kontrolka LED signalizujúca zapnutie kombinovanej varnej zóny

7. Senzor kl'úča s LED kontrolkou,

8. Senzor hodín,
9. Ukazovatel' hodín,
10. LED kontrolka práce hodín pre prísluš-nú varnú zónu,

Príprava pracovnej dosky k vstaveniu varnej dosky

• Hrubka pracovnej dosky by mala vynášat' 28 až 40 mm, híbka pracovnej dosky min. 600 mm. Pracovná doska musí byt' plochá a vo vodorovnej polohe. Pracovná doska sa od strany steny musí utesnit' a zabezpečit' pred vlhkom a zaliatím.
• Vzdialenost' medzi hranou otvoru a hranou pracovnej dosky v prednej časti musí byt' min. 60 mm, a v zadnej časti min. 50 mm.
• Vzdialenost' medzi hranou otvoru a bočnou nábytkovou stenou musí byt' najmenej 55 mm.
• Pracovná doska pre vstavenie spotrebiča musí mat' obloženie, ako aj lepidlá k jej prilepeniu odolná voči teplote 100°C. Nesplnenie tejto podmienky môže spôsobit' deformáciu povrchu alebo odlepenie obloženia.
• Hrany otvoru musia byt' zabezpečené materiálom odolným voči pohlcovaní vlhkosti.
  • Otvor v pracovnej doske vykonaite v súladu s rozmermi uvedenými na obr. 1.

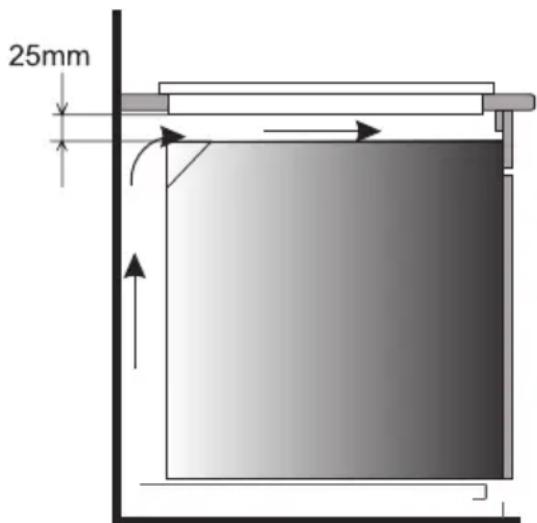

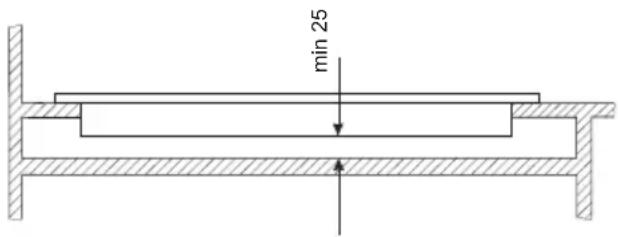

• Pod spodkom varnej dosky ponechajte najmenej 25 mm volného priestoru aby umožnit správny obeh vzduchu a aby sa vyhnút' prehriatiu povrchu okolo varnej dosky

1

(*) 560 mm pre dosky 600 mm
(*) 750 mm pre dosky 770 mm

Upozornenie. Pri inštalácii platne na doske kuchynskej skrinky je potrebné na-montovat' poličku-priehradku, tak ako je na obrázku vedl'a. Ak je platňa inštalovaná nad vstavanou rúrou, montovanie poličky-priehradky nie je nevyhnutné.

Ak bola platňa inštalovaná na pracovnú dosku kuchynskej skrinky nad zásuvkou, je potrebné kryt spodnej dosky prikryt' drevenou doskou alebo ochrannou podložkou na keramické dosky.

Vstavanie skrinky v pracovnej doske.

Vstavanie v pracovnej doske nad sporákom s ventiláciou.

Neinštalujte dosku nad sporákom bez ventilácie.

Pripojovací kábel dosky ved'te tak, aby sa nedotýkal spodného krytu.

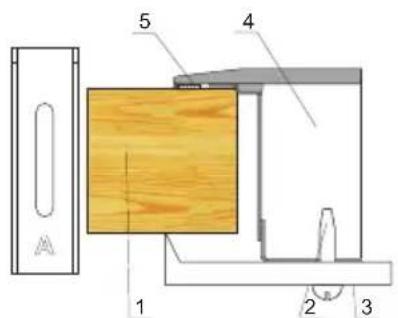

Montáž varnej dosky v pracovnej doske

• V prípade pracovnej dosky hrúbky 38 mm použite pre pripevnenie varnej dosky 4 príchytky "A". Spôsob montáže je predstavený na obr. 2 a 3. V prípade pracovnej dosky hrúbky 28 mm okrem príchytiek "A" je potrebné dodatkovo použit' 4 drevené hranoly s rozmermi 15x15x50 mm. Spôsob montáže je predstavený na obr. 4 a 5.
• Skontrolujte, či tesnenie dôkladne prilieha k varnej doske.
  • L'ahko priskrutkujte príchytky zospodu varnej dosky.
• Očistíte pracovní dosku, vložte varnú dosku do otvoru a pritlačte ju do pracovnej dosky.
• Nastavte príchytky kolmo k hrane varnej dosky a dôkladne je priskrutkujte.

2

1. Pracovná doska
2. skrutka
3. pripevňujúca príchytka
4. varná doska
5. tesnenie varnej dosky

4

1. Pracovná doska
2. skrutka
3. pripevňujúca príchytka
4. varná doska
5. tesnenie varnej dosky
6. drevený hranolček

3

5

Dosku smie k elektrickej sieti pripojit' len kvalifikovaný elek tro tech nik. Je zakázané vykonávat' úmyselné úpravy alebo zmeny elek trického systému.

Pokyny pre montážneho technika

Sklokeramická doska bola vo výrobnom závode nastavená na napájanie trojfázovým striedavým prúdom (400 V 3N\~50 Hz). Je možné ju upravit' na napájanie jednofázovým prúdom (230 V), a to príslušným premostením na rozvodnom pásiku, v súlade s priloženou schémou. Schéma elektrického zapojenia je uvedená tiež v dolnej časti spodného krytu. Prístup k roz vodnému pásiku získate po zložení veka na dolnom kryte. Nezabudnite skontrolovať, či zodpovedá napájací kábel a menovitý výkon dosky.

Nezabudnite pripojit' ku svorke rozvodného pásika ochranný obvod a označit' ho symbolom ⏚. Rozvodnú siet' sklokeramickej dosky je potrebné chránit' vhodne zvoleným poistným zariadením, alebo, po ochrane prívodnej siete, vhodným núdzovým vypínačom, ktorý od pojí zdroj v prípade havárie.

Skôr, než sklokeramickú dosku pripojíte k elektrickej sieti, prečítajte si in formácie na výko-no vom štítku a schéme zapojenia.

Spôsoby pripojenia iné než vyobrazené na schéme môžu viest' k poško de niu dosky.

		SCHÉMA PRÍPUSTNÝCH ZAPOJENÍPozor! Napätie výhrevných elementov 230V.Pozor! V prípade každého zo zapojenia musí byť ochranný vodič spojený so svorkou [IMAGE]
					Odporúča-ný druh prípojného vodiča
1	Pre siet' 230 V jednofázové zapoje- nie s neutrálnym vodičom, mostíky spojujú svorky 1-2-3 a 4-5,ochranný vodič do [IMAGE]	1N~		HO5VV-FG 3X 4 mm2
2	Pre siet' 400/230 V dvojfázové zapo- jenie s neutrálnym vodičom, mostíky spojujú svorky 2-3 a 4-5, ochranný vodič do [IMAGE]	2N~		HO5VV-FG 4X 2,5 mm2
3	Pre siet' 400/230 V trojfázové zapojenie s neutrálnym vodičom, mostík spojuje svorky 4-5, fázové vodiče zapojené do 1, 2 a 3, neutrálny vodič do 4-5, ochranný vodič do [IMAGE]	3N~		HO5VV-FG 5X 1,5 mm2
Fázové vodiče - L1=R, L2=S, L3=T; N - neutrálny vodič; [IMAGE] - ochranný vodič

OBSLUHA

Pred prvým použitím

• Starostlivo očistite sklo ke ra mickú dosku; zaobchádzajte s ňou ako so sklenenou plochou.
• Pri prvom použití môže doska vydávať slabý zápach, preto zapnite ve tra nie alebo otvorte okno
• Dosku prevádzkujte v súlade s bezpečnostnými pokynmi.

Sklokeramická doska je vybavená senzormi, ktoré sa ovládajú dotykom vyznačených ob lastí prstom.

Pri zapínaní / vypínaní dosky a zvyšovaní / znižovaní pracovného výkonu sa vždy do tkni te len jedného senzora. Ak sa dotknete naraz niekol'kých senzorov, (s výnim kou vypínania platničky alebo hodín), bude systém zadané nastavenia ignorovať a – ak by ste sa senzora dotýkali dlhší čas – bude signalizovať poruchu.

Výber nádob

Pre pripravovanie pokrmov na sklokeramickej doske je na trhu dostupný špeciálne na tento účel vyrábaný a vyskúšaný riad. Riad'te sa pokynmi výrob cov riadu.

Riad s hliníkovým alebo medeným dnom môže na doske zanechávať ko vové zafarbenie, ktoré sa veľmi t’ažko odstraňuje. Pri používaní smal to vaného riadu si počínajte opatrne, ak by sa jeho obsah vyvaril, mohlo by dôjst’ k nevratnému poškodeniu dosky. Na dosiahnutie optimálnej spo tre by elektrickej energie, optimálnych časov varenia a zabránenie pripále nia ale bo prekypenia pokrmu dodržujte nasledujúce odporúčania.

Dná:

Riad musí mat' stabilné ploché dno, pretože ostré okraje alebo hrany a zuhol'natené zvyšky potravín môžu sklokeramickú dosku poškriabať a poško dit!

Priemer dna hrnca by mal zodpovedat' priemeru použitého vykurovacieho článku.

Pokrievky:

Pokrievky zabraňujú úniku tepla z nádoby a tak skracujú čas varenia a znižujú spotrebu energie.

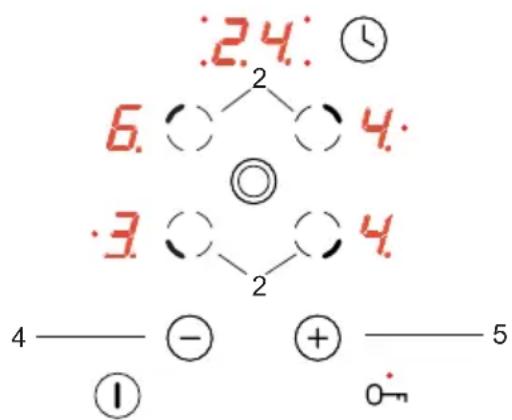

Ovládací panel

Po pripojení varnej dosky k el. napätiu, mala by zasvietit' kontrolka nad snímačom klúča (7), následne odblokujte varnú dosku stlačením senzora (7), podržte ho, kým nezhasne kontrolka nad týmto senzorom, následne môžete spustit' keramickú varnú dosku.

Do oblasti senzorov neklad'te žiadne predmety (möže to aktivovat' hlásenie poruchy), a tieto plochy udržujte v čistote.

Zapnutie varnej zóny

Ak je varná doska vypnutá vtedy sú všetky varné zóny odpojené a ukazovatele nesvietia. Varnú dosku zapnete stlačením hlavného senzora (1), a na všetkých ukazovatel'och varných zón (3) na 10 sekúnd zasvieti „0”. Teraz môžete nastavit požadovaný výkon varenia stláčaním senzora (+)(5) alebo (-) (4), predtým aktivujte varnú zónu stlačením tlačidla vol'by zóny (2) (pozri Nastavenie výkonu varenia).

Ak v priebehu 10 sekúnd neprestavíte žiaden senzor, varná doska sa automaticky vypne. Ked' je aktívna detská blokáda, varná doska sa nedá zapnút' ( pozri Odblokovanie varnej dosky).

Zapnutie varnej zóny

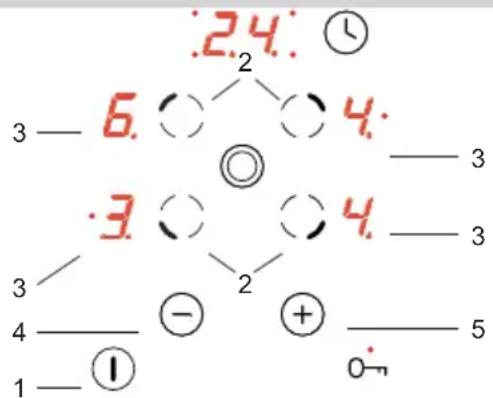

Ked' zapnete varnú dosku hlavným senzorom (1), môžete používať varné zóny nasledujúcím spôsobom:

1. Vyberte požadovanú varnú zónu senzo-rom vol'by varnej zózny (2) (senzory sú usporiadané analogicky ako príslušné varné zóny),
2. Stláčaním senzora (+)(5) alebo (-)(4) nastavte požadovaný výkon varenia,
3. Ked' chcete opätovne zmenit' výkon va- renia, tak ako v bode 1, najprv vyberte požadovanú varnú zónu stlačením vol'by varnej zóny (2), a následne nastavte požadovaný výkon varenia stláčaním senzora (+)(5) alebo (-)(4).

Ak v priebehu 10 sekúnd neprestavíte žiaden senzor, varná doska sa automaticky vypne.

Varná zóna je aktivovaná, ked' číslo ,, Ubliká, že znamená, že varná zóna je pripravená na nastavenie výkonu varenia.

Funkcia kombinovanej varnej zóny

Ked' chcete zapnút' kombinovanú varnú zónu, stlačte senzor (6). Ked' sa táto zóna zapne, zasvieti červená kontrolka - (6a) kombinovanej varnej zóny.

Ked' chcete vypnút' kombinovanú varnú zónu, opätovne stlačte senzor (6).

Funkciu kombinovanej varnej zóny môžete zapnút' iba vtedy, ked' je zapnutá základná varná zóna a je aktívna.

Nastavenie výkonu varenia

Ked' chcete nastavit' výkon varenia, najprv stlačením senzora vol'by varnej zóny (2) vyberte požadovanú varnú zónu. Následne, ked' ukazovatel' varnej zóny je aktívny (3) "0" môžete nastavit' požadovaný výkon varenia stláčaním senzora (+)(5) alebo (-)(4).

Ked' chcete varit's použitím funkcie automatického znižovania výkonu varenia, ked' nastavíte úroveň „9“ stlačte ešte raz senzor (+) (5) až kým nezasvieti „A“, a následne stláčaním senzora (-) (4) nastavte výkon varenia, na ktorý sa má výkon varenia znížit'. (pozri Funkcia automatického znižovania výkonu varenia).

Systém automatického znižovania výkonu varenia

Každá varná zóna je vybavená systémom automatického znižovania výkonu varenia. Ked' aktivujete túto funkciu, vtedy sa daná varná zóna zapne na plný výkon na určitý čas, ktorý závisí od nastaveného výkonu varenia, a po danom čase sa automaticky prepne na nižší, predtým nastavený výkon varenia.

Aktivovanie automatického systému znižovania tepelného výkonu sa pripravuje uvedením do prevádzky vol’bu stupňa tepelného výkonu pomocou senzora (-)(4). Premietaný je vtedy na ukazovatel’u varnej zóny (3) stupeň tepelného výkonu “9” striedavo s písmenom “A” približne 10 sekúnd.

Ak v priebehu 10 sekúnd začneme nastavovanie stupňa tepelného výkonu varenia dotknutím senzora (-)(4), vtedy systém automatického znižovania tepelného výkonu je aktivovaný, a písmeno „A” sa svieti striedavo so zvoleným stupňom výkonu varnej zóny po celý čas jeho aktivácie.

Teraz môžete v každej chvíli zmenit' nastavenie výkonu varenia spôsobom opísaným v kapitole: „Nastavovanie výkonu varenia”.

Ak začneme nastavovat' stupeň tepelného výkonu až po 10 sekundách, vtedy zhasne písmeno "A", systém automatického znižovania tepelného výkonu nie je aktivny.

Ak nechete aktivovat' systém automatického znižovania výkonu, začnite na- stavovat' úroveň výkonu varenia stláčaním senzora (+)(5).

Vypnutie jednej varnej zóny

Jednu varnú zónu môžete vypnút nasledujúcim spôsobom:

1. Vyberte požadovanú varnú zónu senzorom vol'by varne zóny (2).
2. Následne súčasne stlačte senzor (+) (5) a (-)(4) alebo senzor (-)(4) a znížte nastavenie na „0”.

Funkcia detskej blokády počas varenia

Funkciu blokády môžete aktivovať stlačením senzora klúča (7). Táto funkcia je určená na to, aby nedošlo k náhodnej zmene nastavení alebo vypnutiu celej varnej dosky, predovšetkým det'mi či domácimi zvieratami.

Ked' blokádu aktivujete vtedy, ked' sú všetky varné zóny vypnuté (na ukazovatel'och varných zón svieti „0”), alebo ked' je varn doska vypnutá, vtedy je varná doska chránená pred náhodným zapnutím a zapnút sa dá až po deaktivovaní blokády.

V prípade zániku napätia v el. sieti, blokáda sa automaticky zapne.

Zablokovanie varnej dosky

Ked' chcete varnú dosku odblokovat', stlačte senzor klúča (7), a podržte ho, kým nezhasne kontrolka (7). Po zhasnutí kontrolky, zaznie krátky zvukový signál.

Ak vypnete horúcu varnú zónu, bude svietit' „H” čo znamená „varná zóna je horúca!".

Nedotýkajte sa varnej zóny, aby ste sa nepopálili, a neklad'te na zónu predmety citlivé na teplo!

Ked' ukazovatel' prestane svietit', môžete dotknút' varnú zónu, ale pamätajte, že ešte nevychladla na hodnotu teploty okolia.

V priebehu výluky v dodávke prúdu ukazovatel' zvyškového tepla „H“ už nie je premietaný. Napriek tomu môžu byt' varné zóny vtedy ešte horúce!

Obmedzenie času prevádzky

Pre zvýšenie spoľahlivosti je keramická doska vybavená obmedzovačom času práce pre každú varnú zónu. Maximálny čas prevádzky závisí na poslednej zvolenej hodnote pracovného výkonu.

Ak pracovný výkon zostáva nezmenený počas určitého času (vid' tabul'ka), varná zóna sa vtedy automaticky vypne a ukazovatel' zvyškového tepla sa aktivuje. Avšak v každej chvíli môžete zapínať a používať jednotlivé varné zóny v súlade s návodom na obsluhu.

Stupeň tepelného výkonu	Maximálny čas prevádzky v ho-dinách
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	1

Funkcia hodín

Ak má daná varná doska funkciu hodín (časovača), ktorá je označená písmenom T*, vtedy pomocou tejto funkcie môžete nastavit čas práce (vypnutia) každej varnej zóny.

Najprv aktivujte požadovanú varnú zónu (2), a následne stlačte senzor hodín (8). Potom, keď bliká kontrolka (10), stláčajte senzor (+) (5) alebo (-)(4) a nastavte požadovaný čas zapnutia varnej zóny.

Hodiny (časovač) sa aktivuje iba vtedy, ked' na ukazovateli hodín (9) nastavíte čas väčší ako nula.

Ked' sa nastavený čas skončí, niekol'kokrát zaznejú krátke zvukové signály. Na ukazovatelia (3) danej varnej zóny zasvieti "0", varná zóna sa vypne (nebude hriat') a na displeji hodín (9) zasvieti "00".

Ked' chcete zmenit' výkon varenia varnej zóny, ktorá je ovládaná časovačom, stlačte senzor (2) a následne stláčajte senzor (+)(5) alebo (-)(4) a nastavte požadovaný výkon varenia pre danú varnú zónu.

Vypnutie celej varnej dosky

Varná doska je v prevádzke ak je zapnutá aspoň jedna varná zóna. Ked' chcete vypnúť celú varnú dosku, stlačte hlavný senzor (1), následne na ukazovatel'och varných zón (3) zasvieti písmeno "H" - symbol zvyškového tepla.

*Dostupné vo vybraných modeloch

ČISTENIE A ÚDRŽBA

Na životnosť a bezporuchovú prevádzku Vašej sklokeramickej dosky majú zásadný vplyv čistenie a riadna údržba.

Sklokeramickú dosku čisti te pri dodržaní rovnakých zásad aké pla tia pre skle nené povrchy. Nikdy ne používaj te abrazívne alebo agresívne čistiace pro stried ky, prášky alebo umýva cie hubky.

- Menšie nepripálené škvrny nečistôt utieraj te navlhčenou handričkou bez čistia ce ho prostriedku. Umývacie kva pa li ny môžu spôsobovať zmenu za far be nia do sky do modra. Škvrny často nie je možné odstránit’ po prvom čistení, a to ani s použitím špeciálnych čistiacich pro stried kov. - Nečisto ty, ktoré sú pevne prichytené na doske, odstraňujte pomocou ostrej škrabky a povrch potom pretrite vlhkou handričkou.

Čistiaca škrabka

Špeciálne čistiace prostriedky je možné zakúpiť v supermarketoch, špe cia li zovaných obchodoch s elek tro me cha nickým za ria dením, drogériách a obchodoch s kuchynskými prístrojmi. Ostré škrabky je možné zakúpiť v predajniach pre domácich majstrov, so stavebným náradím a po tre ba mi pre maliarov.

Čistiaci prostriedok nikdy ne apli kuj te na horúce pole. Čistiaci pro strie dok nechajte najskôr zaschnúť a potom ho zotrite vlhkou handričkou. Všetky zvyšky čistiacich prostried kov je potrebné zotriet’ vlhkou handričkou skôr, než budete pole opät’ za hrie vať, inak majú leptavé účinky.

• Svetlé perlet'ové škvrny (zvyšky hliníka) je možné odstránit' z vy chlad nu tej dosky špeciálnymi čistiacimi pro striedka mi. Vápenaté zvyšky (t. j. pre ky penú vodu) je možné odstránit' octom alebo špe cialny mi čistiacimi prostriedkami.
• Pri odstraňovaní cukru, jedál ob sahujúcich cukor, plastových ale bo hliníkových fólií varné pole ne vypínaj te! Zvyšky z poľa ihned' zoškrab te (kým je ešte horúce) po mo cou ostrej škrabky. Po odstránení nečistôt môžete dosku vypnút' a po vychladnutí ju opät' vyčistit' špe ciálny mi čistiacimi prostriedkami.

Pozor!

Ak nemôžete z akéhokol'vek dôvo du ovládat' už zapnutú dosku, vyp ni te hlavný spínač alebo vy skrut kuj te poistku a obrát'te sa na se rvis.

Pozor!

Ak sa na povrchu sklo ke ra mic kej dosky objavia pra skli ny alebo trh li ny, ihned' ju odpojte od zdroja napätia (vypnutím poistky alebo vy tiah nutím zástrčky zo zásu vky) a zavolajte a obrát'te sa na servis.

Kedykol'vek dôjde k poruche, je potrebné:

• vypnúť všetky časti, ktoré sú v prevádzke
• odpojit' prívod elektrickej energie;
• zavolat' servisné stredisko;
• pretože niektoré menšie poruchy môže odstránit' užívatel' podl'a nižšie uvedených pokynov, skôr než zavoláte Oddelenie starostlivosti o zákazníkov, prejdite si láska vo všetky body nižšie uvedenej ta buľky.

PROBLÉM PŘÍČINA NÁPRAVA
1.Prístroj nefunguje - došlo k výpadku elek tric kej energie		-skontrolujte poistku do mového systému a v prípa de potreby ju vymeňte
2. Prístroj nereaguje na zadané nastavenia	-ovládací panel nie je zapnutý	-zapnite ho
	-dotyk sen zo ra trval menej než jednu se kun du	-dotkli ste sa zároveň niekol’kých senzorov
	-dotkli ste sa zároveň niekol’kých senzorov	-vždy sa dotýkajte len jedného senzora (okrem vypína nia plat ničky)
3.Prístroj nereaguje a vydáva krátky signál	-bola aktivovaná detská poistka	-vypnite detskú poistku
4.Prístroj nereaguje a vydáva dlhý signál	-dotkli ste sa ne správnych senzo rov, alebo správnych, avšak na príliš krátky čas	-dosku zno vu ak ti vuj te
	-zakrytý alebo znečistený senzor(y)	-odkryte alebo vyčistite senzory
5.Celý prístroj sa vypne -neboli	zadané žiad ne na sta-ve nia v roz medzí 10 sekúnd od za pnu tia dosky	-zapnite zno vu ovládací panel a ihned za daj te nastavenie
	-zakrytý alebo znečistený senzor(y)	-odkryte alebo vyčistite senzory
6.Jedna platnička sa vyp ne -obmedzený čas prevádzky -zapnite zno vu plat ničku
7.Indikátor zvyškového tepla nesvieti, aj ked’ sú platničky ešte horúce	-výpadok elektrického prúdu, prístroj bol od po jený od elek trickej siete	-indikátor zvyškového tepla za-čne fungovať opăť po zapnutí a vyp nutí ovláda cie h pa ne lu
8. Prasklina v sklo ke ra mic kej doske	Nebezpečenstvo! Ihned odpojte sklo ke ra mickú dosku o siete (poistkou) a za vo laj te najbližšie servisné stredisko.
9. Ak porucha nebola odstráne-ná	Odpojte sklokeramickú dosku od siete (po ist kou) a za vo laj te najžšie servisné stredisko.Dôležité!Ste osobou zodpovednou za riadny stav a prevádzku spo tre biča v vašej domácnosti. Ak zavoláte stredisko kvôli poruche, ktorá vznikla nesprávnou obsluhou, budú vám účtované náklady návštevy, a to aj v záručnej le ho te. Ne ne sie me žiadnu zodpovednosť za poruč vznik nuté ne dodržaním pokynov v tejto príručke.

Menovité napätie: 230/400V 3N\~50 Hz

Model: PBZ4VQ255FTN

Menovitý výkon: 6,8 kW

• varné pole s priemerom: 2 x ∅ 145 mm 1200 W
• varné pole s priemerom: 1 x ∅ 170 x 265 mm 2200 W
• varné pole s priemerom: 1 x ∅ 210/120 mm 2200 W

Model: PBP4VQ246FTN

Vyhovuje požiadavkám noriem EN 60335-1; EN 60335-2-6 platných v Európskej únii.
