NÁVOD NA OBSLUHU ERB 40301 ELECTROLUX

Ďakujeme vám za výber prvotriedneho výrobku spoločnosti Electrolux, ktorý vám prinesie veľa radosti v budúcnosti. Ciel’om našej spoločnosti je ponuka širokej palety kvalitných spotrebičov, ktoré zabezpečia väčšie pohodlie pre váš život. Niekoľko príkladov nájdete aj na obálke tohto návodu. Nájdite si pár minút a preštudujte si ho, aby ste mohli využiť všetky výhody vášho nového spotrebiča. Sl’ubujeme vám vysokú spokojnosť a pôžitok pri jeho používaní. Veľa úspechov!

Pred inštaláciou a použitím spotrebiča si dôkladne prečítajte tento návod na používanie. Táto príručka obsahuje bezpečnostné pokyny, upozornenia, informácie, rady a tipy. Ak budete chladničku používať v súlade s uvedenými pokynmi, bude fungovať správne a dokonale splní vaše požiadavky.

Nasledujúce symboly vám ul'ahčia orientáciu v texte.

Bezpečnostné pokyny

Upozornenia a informácie pre bezpečnosť užívatel’a a ochranu spotrebiča

Rady, užitočné informácie

Tento symbol vás upozorní na tipy v súvislosti so skladovaním potravín.

Symbol na výrobku alebo na jeho obale znamená, že s výrobkom sa nesmie zaobchádzať ako s domovým odpadom. Namiesto toho ho treba odovzdať v zbernom stredisku na recykláciu elektrických alebo elektronických zariadení. Zabezpečte, že tento výrobok bude zlikvidovaný správnym postupom, aby ste predišli negativnym vplyvom na životné prostredie a l’udské zdravie, čo by bolo spôsobené nesprávnym postupom pri jeho likvidácii. Podrobnejšie informácie o recyklácii tohto výrobku získate, ak zavoláte miestny úrad vo Vašom bydlisku, zberné suroviny alebo obchod, v ktorom ste výrobok kúpili.

Obsah

Bezpečnostné pokyny pre deti....7

Bezpečnostné pokyny pre inštaláciu....7

Pokyny pre užívatel'a 8

Všeobecné informácie....8

Uvedenie do prevádzky 8

Regulovanie teploty, nastavenie ....8

Používanie chladničky....8

Zmrazovanie....9

Skladovanie potravín v chladiacom priestore....9

Doba skladovania a teplota potravín 9

Skladovanie v mraznicke ....10

Príprava l'adových kociek ....10

Užitocné rady a tipy....10

Tipy a nápady 11

Ako ušetriť energiu ....11

Spotrebič a životné prostredie ....11

Údržba 12

Odmrazovanie 12

Pravidelné čistenie 13

Ked' je chladnička mimo prevádzky 14

Odstránenie poruchy 14

Výmena žiarovky 14

Ak niečo nefunguje....14

Pokyny pre inštalatéra 17

Technické údaje 17

Inštalácia spotrebiča....17

Preprava, rozbalenie 17

Cistenie 17

Umiestnenie 17

Zmena smeru otvárania dveri....19

Pripojenie na elektrickú sieť....20

Tabul'ka skladovania potravín (1)....21

Tabul'ka skladovania potravín (2)....22

Záruka a servis 22

Podmienky záruky....22

Servis a náhradné diely....22

Európska Záruka 23

- Tento návod na používanie starostlivo uschovajte a v prípade st'ahovania alebo zmeny vlastníka odovzdajte d'alšiemu užívatel'ovi.

- Servis a opravy, vrátane opravy a výmeny napájacieho kábla, smú vykonávať len špecializované autorizované spoločnosti. Pri oprave smú byť použité výlučne náhradné diely dodávané týmito spoločnosťami. V opačnom prípade môže dôjsť k poškodeniu spotrebiča, alebo môže spotrebič zapríčinit škodu alebo zranenie.

- Sietový kábel sa nesmie predlžovať.

- Uistite sa, že prívodný kábel nie je stlačený alebo poškodený zadnou časťou chladničky.

- Poškodený prívodný kábel sa môže prehriat a spôsobit požiar.

- Na prívodný kábel neklad'te t'ažké predmety ani neumiestňujte samotnú chladničku.

-Hrozí nebezpečenstvo skratu a následného požiaru.

- Prívodnú šnúru nevyťahujte zo zásuvky t'ahaním za vodič, zvlášť ak chladničku vyťahujete z výklenku.

- Poškodenie prívodného kábla môže spôsobit skrat, požiar a/alebo poranenie elektrickým prúdom.

- Ak je prívodný kábel poškodený, musí byť vymenený autorizovaným servisným pracovníkom alebo kvalifikovaním elektrikárom.

- Ak je zásuvka uvoľnená, zástrčku do nej nezasúvajte.

- Hrozí nebezpečenstvo poranenia elektrickým prúdom alebo požiaru.

- Pri čistení, odmrazovaní, vyberaní zmrazených potravín alebo nádoby na l'ad nepoužívajte ostré, špicaté alebo tvrdé nástroje, pretože môžu spotrebič poškodit.

- Pri konzumácii ľadu a zmrzliny okamžite po vybraní z mraziaceho priestoru sa môžete poraniť.

- Rozmrazené potraviny nikdy opät nezmrazujte, treba ich čo najskôr spotrebovať.

- Odmrazovanie sa nesmie urýchľovať elektrickým ohrievacím zariadením ani chemikáliou.

- Na umelohmotné časti mrazničky neukladajte horúce nádoby.

- V spotrebiči neskladujte horľavé plyny ani kvapaliny, pretože môžu vybuchnúť.

- Do mrazničky nevkladajte sýtené nápoje, nápoje vo fl'ašiach ani ovocie vo fl'ašiach.

Bezpečnostné pokyny pre deti

• Nedovol'te de'om hrat' sa s obalom spotrebiča. Plastová fólia môže spôsobit' udusenie.
• Spotrebič smú ovládať len dospelé osoby. Nedovolťe deťom hrat’ sa s spotrebičom alebo manipulovať s ovládacími prvkami.
• Pri likvidácii spotrebiča vytiahnite zástrčku zo zásuvky, odrežte napájací kábel (čo najbližšie pri spotrebiči) a odstráně dvierka, aby ste sa vyhli nebezpečenstvu, že sa hrajúce deti zatvoria do spotrebiča alebo utrpia úder elektrickým prúdom.

Bezpečnostné pokyny pre inštaláciu

• Spotrebič umiestnite ku stene, aby ste sa vyhli dotyku s horúcimi časťami (kompresor, kondenzátor) a predišli tak možným popáleninám.
• Pri premiestňovaní spotrebiča dbajte na to, aby bola zástrčka vytiahnutá zo zásuvky.
• Pri umiestňovaní dbajte na to, aby spotrebič nestál na napájacom kábli.
• V okolí spotrebiča treba zabezpečit dostatočnú cirkuláciu vzduchu, v opačnom prípade môže dôjst' k prehriatiu. Dostatočné vetranie zabezpečite dodržaním pokynov pre inštaláciu.

- Zariadenie používa ako chladivo izobután (R600a), ktorý je veľmi horľavý a výbušný.

• Ventilačné otvory v sokli chladničky alebo v skrinke pri zabudovanom spotrebiči udržujte čisté a bez prekážok.
• Nepoužívajte mechanické pomôcky alebo iné prostriedky na zvýšenie rýchlosti odmrazovania, než doporučené výrobcom.
• Nepoškodzujte chladiaci okruh.
• Nepouživajte elektrické spotrebiče vo vnútri priestoru určeného na uskladnenie potravín, iba ak sú doporučené výrobcom.

Uvádzané bezpečnostné pokyny dodržujte v záujme ochrany zdravia a majetku, pretože výrobca nenesie zodpovednosť za škody zapríčinené nedbalosťou.

Pokyny pre užívatel'a

Všeobecné informácie

Oficiálne označenie tohto spotrebiča je „chladnička kombinovaná s mrazničkou s jedným kompresorom a mraziacim priestorom v spodnej časti”. Spotrebič je okrem iného vybavený mrazničkou s vlastnými dvierkami, ktorá je úplne oddelená od druhej jednotky.

Z toho vyplýva, že tento spotrebič je vhodný na skladovanie mrazených potravín, domáce zmrazovanie potravín v takom množstve, ktoré udáva výrobca spotrebiča, a na prípravu l'adu.

Spotrebič spíňa požiadavky štandardov v rozdielnych teplotných škálach podľa klimatickej triedy. Symbol pre klimatickú triedu nájdete na typovom štítku spotrebiča.

Uvedenie do prevádzky

Vložte príslušenstvo do spotrebiča a zapojte zástrčku do elektrickej zásuvky.

Pokyny pre správne nastavovanie nájdete v nasledujúcej kapitole.

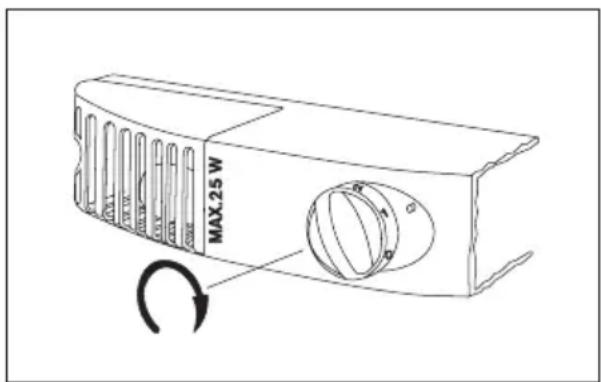

Regulovanie teploty, nastavenie

Ovládanie termostatu automaticky prerušuje prevádzku spotrebiča na kratší alebo dlhší čas vEzávislosti od nastavenia aEpotom ho znova spúšťa, aby sa zabezpečila požadovaná teplota.

Čím bližšie je nastavený kEmaximálnej polohe, tým intenzívnejšie bude chladenie. Ak je ovládací gombík termostatu nastavený v strednej polohe (medzi minimom aEmaximom), je možné dosiahnuť teplotu -18 °C v mraziacom a +5 °C v chladiacom priestore. Takéto (stredné) nastavenie postačuje pri bežnom využívaní spotrebiča.

Teplotu vEchladničke okrem nastavenia ovládacieho gombíka termostatu ovplyvňuje aj teplota okolia, frekvencia otvárania dvierok, množstvo vložených čerstvých potravín atď.

Kompresory môžu pri maximálnom výkone, napr. pri zvýšenej záťaži vEletných horúčavách pracovať nepretržite. VETakomto prípade nehrozí poškodenie spotrebiča.

Používanie chladničky

Predpokladom pre správne chladenie potravín je cirkulácia vzduchu vo vnútri spotrebiča. Z toho dôvodu by ste nemali zakrývať otvor vzadu za policami papierom, nádobami a pod.

Do chladiaceho priestoru nikdy nevkladajte horúce pokrmy. Počkajte, kým pokrm nedosiahne izbovú teplotu prirodzeným spôsobom. Zabránite tým nadmernej tvorbe námrazy.

Potraviny môžu preberať cudzie pachy. Z toho dôvodu ich treba pred vložením do

chladničky uložit' do uzatváratel'nej nádoby alebo zabaliť do celofánu, alobalu, pergamenového papiera alebo mikroténovej fólie. Potraviny si tak uchovajú aj svoju čerstvošť, napr. zelenina sa nevysuší ani po niekoľkých dňoch.

Zmrazovanie

Množstvo čerstvých potravín určených na zmrazovanie je uvedené na typovom štítku spotrebiča. Zmrazovanie potravín vykonajte podľa nasledujúceho postupu.

Nastavte ovládací gombík termostatu do strednej polohy.

ZEhorného koša preložte už zmrazené potraviny alebo ich časť do druhého koša (košov). Čerstvé potraviny uložte do mraziaceho oddelenia tak, aby sa zabezpečila volná cirkulácia vzduchu. Ak vEmraziacom oddelení zostali zamrazené potraviny, uložte ich do zadnej časti mraziaceho oddelenia. Dbajte na to, aby čerstvé potraviny sa nedotýkali zamrazených.

Týmto spôsobom nechajte spotrebič pracovať 24 hodín.

Po 24 hodinách ovládací gombík termostatu nastavte spät do potrebnej polohy alebo ho nechajte vEstrednej polohe, ktorá vo všeobecnosti zodpovedá každodenným nárokom na zmrazovanie.

i Nastavenie ovládacieho gombíka termostatu na vyššiu hodnotu (napr. na maximum) nie je efektívne. Dobu zmrazovania môžeme tým skrátiť, avšak teplota by vEchladiacom priestore trvalo poklesla pod 0 °C a zapríčinilo by to zamrznutie tam skladovaných potravín a nápojov.

Nikdy väčšie

potravín, než je to uvedené vE„Technických údajoch“, pretože vEtakom prípade sa potraviny nezmrazia dostatočne aEpo rozmrazení môžu byť znehodnotené (stratia chuť alebo arómu, resp. pokazia sa).

Počas zmrazovania radšej nepripravujte ľad, pretože výroba nižuje kapacitu mrazenia.

Skladovanie potravín v chladiacom priestore

Pri skladovaní rozličných druhov potravin berte do úvahy rozmiestnenie na obrázku:

1. Cukrovinky, hotové jedlá, čerstvé mäso, nárezy, nápoje
2. Mlieko, mliečne výrobky, hotové jedlá
3. Ovocie, zelenina, šaláty
4. Syry, maslo
5. Vajcia
6. Jogurt, kyslá smotana
7. Malé fl'aše, chúlostivé nápoje
8. Vel'ké fl'aše, nápoje

Informácie ohľadne doby skladovania jednotlivých potravín nájdete v tabul’ke na konci tejto brožúrky.

zaobchádzania s chladenými potravinami. Z toho dôvodu sú uvedené doby skladovania len informatívne.

Ak nehodláte kúpené mrazené potraviny použit hned', môžete ich uschovať jeden deň (do rozmrazenia) v chladničke.

Skladovanie v mraznicke

Po skončení zmrazovania je vhodné premiestniť zmrazené potraviny do koša (košov). Uvoľníte tým miesto v mraziacom priestore pre d’alšie zmrazovanie. Zmrazovanie neohrozí kvalitu skladovaných potravín.

Ak chcete umiestniť väčšie množstvo potravín, môžete vybrať zo spotrebiča všetky koše okrem spodného a uložiť pokrmy priamo na poličky.

Dodržiavajte maximálnu dobu skladovania, ktorá je uvedená na zmrazeného produktu.

Ak sa rýchlozmrazené potraviny rozmrazili čo len na krátku dobu, porúčame ich vkladať do aceho priestoru.

Opakované zmrazovanie je neprípustné, rozmrazené potraviny treba čo najskôr použit.

Príprava l'adových kociek

Priloženú nádobku na l'ad naplňte vodou a vložte ju do mraziaceho priestoru. Navlhčením spodnej časti nádobky a nastavením ovládacieho gombíka termostatu na maximálnu polohu môžete čas prípravy ľadu podstatne skrátiť. Po skončení prípravy nezabudnite ovládač termostatu vrátiť do pôvodnej polohy.

Kocky uvoľníte z nádobky pod tečúcou vodou, prípade pnutím alebo úderom. Ak nádobka primrzne k spotrebiču, nepokúšajte sa ju vybrať pomocou kovových nástrojov alebo noža, pretože by ste mohli poškodit' chladiaci systém spotrebiča.

Užitočné rady a tipy

• Chladnička disponuje variabilným usporiadaním políc, čo v značnej miere prispieva k zvýšenej variabilite chladiaceho priestoru. Usporiadanie políc je možné zmenit pri otvorení dvierok spotrebiča aspoň o 90°.
• Vo vnútri mrazničky sa po otvorení a zatvorení dvierok vytvorí vákuum v dôsledku nízkej teploty. Z tohto dôvodu počkajte s d'alším otvorením dvierok 2-3 minúty, kým sa vnútorný tlak nevyrovná.
• Dbajte na to, aby mraznička bola prevádzkovaná pri takom nastavení termostatu, ktoré zaistí minimálnu teplotu vnútorného priestoru -18°C.
• Je účelné denne skontrolovať bezchybnú prevádzku mrazničky, aby sa zistila prípadná porucha a mohlo sa predíst znehodnoteniu zmrazených potravín.

• Počas prevádzky mrazničky je možné počuť charakteristické zvuky.

• Cvaknutie: ked' elektronické riadenie zapína alebo vypína kompresor, je počut' cvaknutie.

• Bzučanie: Ked' je kompresor v prevádzke, počuť bzučanie.
• Bublanie: ked' sa zapne kompresor a v potrubnom systéme začne prúdit' chladiaca zmes, môže to sprevádzať pulzujúci zvuk (hučanie, svištanie, zvuk kvapkajúcej, pretekajúcej tekutiny). Tento zvuk je možné počuť aj krátko po vypnutí kompresora.

- Praskanie: Vo väčšine našich spotrebičov je komponent, ktorý vykonáva chladenie štandardného priestoru (odparovač) zaliaty a umiestnený v stene skrine. Počas prevádzky spotrebiča sa zmení teplota tejto časti a tým v malej miere aj jej rozmery. Túto zmenu veľkosti môžu sprevádzať tupé, praskajúce zvuky, čo je však prirodzeným javom a neznamená poruchu.

- Ak chcete skontrolovať teplotu tovaru uskladneného v chladničke, nastavte ovládací gombík termostatu do strednej polohy, umiestnite pohár vody do stedu chladiaceho priestoru a do vody vložte vhodný teplomer s presnosťou +/- 1°C. Ak po uplynutí 6 hodín odmeraná teplota dosiahne hodnotu teploty zobrazenú na displeji, chladnička funguje správne. Meranie teploty zrealizujte len v ustálenom stave (bez zmeny záťaže).

- Ak chcete skontrolovať teplotu v mrazničke vlastným teplomerom, umiestnite teplomer medzi potraviny a tým získate skutočnú vnútornú teplota zmrazovaného produktu. Táto odmeraná teplota v prípade

dostatočne presného teplomera je rovnaká alebo trocha nižšia, ako teplota signalizovaná na displeji.

Tipy a nápady

V tejto kapitole nájdete praktické nápady a tipy pre maximálnu úsporu elektrickej energie pri používaní spotrebiča. Rovnako sa dozviete informácie, ktoré sú dôležité z hl'adiska ochrany životného prostredia.

Ako ušetriť energiu

• Spotrebič neumiestňujte na slnečné miesto alebo do blízkosti akéhokol'vek zdroja tepla.
• Dbajte na to, aby kompresor a kondenzátor boli dostatočne vetrané, neprikrývajte vetracie otvory.
• Potraviny uložte do uzatváratel'nej nádoby alebo zabaľte do pril'navej fólie. Zabránite tak nadmernej tvorbe námrazy.
• Neotvárajte dvierka zbytočne a nenechávajte ich dlhšie otvorené.
• Potraviny nechávajte vychladnúť na izbovú teplotu pred ich vložením do spotrebiča.
• Kondenzátor udržiavajte v čistote.

Spotrebič a životné prostredie

Spotrebič neobsahuje plyny, ktoré by mohli poškodzovať ozónovú vrstvu, ani v chladiacom okruhu ani v izolačných materiáloch. Spotrebič by sa nemal likvidovať spolu s bežným mestským odpadom. Dbajte na to, aby ste nepoškodili chladiacu jednotku, obzvlášť vzadu pri výmenníku tepla. Informácie o príslušných skládkach

vhodných na likvidáciu spotrebiča získate na miestnych úradoch.

Materiály použité v tomto výrobku, ktoré sú označené symbolom sú recyklovatel'né.

Údržba

Odmrazovanie

Sprievodným javom prevádzky spotrebiča je vyzrážanie vlhkosti vo forme námrazy a ľadu v chladiacom systéme.

Hrubá vrstva námrazy má izolačný efekt, teda redukuje chladiaci účinok pri zvyšovaní teploty v spotrebiči. Tým sa spotrebuje viac energie.

Pri tomto type spotrebiča sa chladiaca platňa chladiaceho priestoru odmrazuje automaticky, bez akéhokol'vek vonkajšieho zásahu. Ovládací systém termostatu prerušuje chod spotrebiča vEpravidelných intervaloch na kratší alebo dlhší čas. Počas prestávky vEchode kompresora stúpne teplota chladiacej platne (kvôli vyššej teplote skladovaných potravín) nad 0 °C a začne sa odmrazovať. Ked' teplota chladiacej platne dosiahne úroveň +3 - +4 °C, regulátor teploty znovu spustí chladiaci systém.

Rozmrazená voda odteká cez otvor kEzadnej časti spotrebiča do odparovacej misky pri hornej časti kompresora aEtam sa odparuje vplyvom tepla, vyžarovaného zEkompresora.

i Pravidelne kontrolujte aEčistite otvor pre odtok odmrazenej vody. VEprípade upchatia otvoru môže nahromadená voda spôsobit predčasnú poruchu spotrebiča.

Otvor pre odtok odmrazenej vody čistite priloženým nástrojom podľa pokynov na obrázku. Čistič je potrebné uložiť do odtokového otvoru.

Najtypickejším prípadom upchatia otvoru pre odtok odmrazenej vody je, ked' do spotrebiča vložite potraviny zabalené vEpapieri aEtento papier sa dostane do kontaktu sEchladiacou platňou vEchladiacom priestore aEprimrzne kEnej. Pri vyberaní potravín zEchladiaceho priestoru sa papierový obal odtrhne aEnásledne zapchá otvor pre odtok odmrazenej vody.

ZEtoho dôvodu bud'te opatrní pri skladovaní potravín zabalených vEpapieri aEneumiestňujte ich priamo kEchladiacej platni.

VEprípade zvýšenej záťaže, napr. vElete, chladnička môže pracovať

Zostávajúca tenšia vrstva l'adu aEnámrazy na platni chladiaceho priestoru po cykle odmrazovania nie je ničím výnimočným.

Mraziaci priestor nemôže byť vybavený systémom automatického odmrazovania, pretože mrazené

potraviny neznesú vyššiu teplotu, ako bod mrazu.

Preto vzniknutú tenšiu vrstvu l'adu aEnámrazy odstráňte zEmraziaceho priestoru pomocou priloženej plastovej škrabky.

Mrazené potraviny vyberte zo spotrebiča aEuložte ich do koša vystlaného papierom alebo textíliou. Kôš sEpotravinami umiestnite pokiaľ možno na chladné miesto alebo do inej chladničky.

Zástrčku spotrebiča vytiahnite zEelektrickej zásuvky aEtým vypnete zEprevádzky obe jednotky.

Otvorte dvierka oboch častí aEvycistite chladiaci priestor podľa pokynov uvedených vEkapitole „Pravidelné čistenie“. Údržbu aEčistenie mraziaceho priestoru vykonajte nasledovne:

Na odvedenie vzniknutej odmrazenej vody vyberte odtokový prvok umiestneného dolu vEstrede mrazničky aEvložte ho naspät opačne podľa

Po ukončení odmrazovania vráťte odtokový prvok spät na svoje pôvodné miesto.

Na obrázku zobrazená nádoba nie je súčasťou príslušenstva spotrebiča!

Ovládací gombík termostatu spotrebiča odporúčame nastaviť do maximálnej polohy na niekoľko hodín, aby sa čo najskôr dosiahla potrebná úroveň teploty pre skladovanie potravín.

Pravidelné čistenie

Spotrebič je potrebné pravidelne čistiť.

Pří čistení spotrebiča nepoužívajte saponáty, čistiace prášky, čistiace prostriedky s výraznou vôňou, voskovú politúru alebo prostriedky, ktoré obsahujú dezinfekčné látky alebo alkohol!

Pred čistením odpojte spotrebič od elektrickej siete.

Čistenie vnútornej časti

Na vyčistenie vnútornej časti a príslušenstva používajte teplú vodu zmiešanú so sóda bikarbónou (5 ml na 0,5 litra vody).

Všetko dôkladne opláchnite a nechajte vyschnúť.

Na očistenie tesnenia dverí používajte čistú vodu.

Vonkajšie časti spotrebiča umývajte teplou vodou zmiešanou so sóda

bikarbónou (5 ml na 0,5 litra vody).

Doporučuje sa raz alebo dvakrát za rok odstrániť usadený prach a znečistenia z kondenzátora na zadnej strane spotrebiča, resp. vyčistiť výparník umiestnený na vrchnej časti kompresora.

Po vyčistení zapojte spotrebič do elektrickej siete.

Ked' je chladnička mimo prevádzky

Ak zamýšľate spotrebič dlhšiu dobu nepoužívať, riad’te sa nasledovnými pokynmi:

Odpojte spotrebič od siete.

Chladničku odmrazte a vyčistite podľa uvedených pokynov.

Dvere nechajte otvorené, aby bolo zabezpečené vetranie.

Odstránenie poruchy

Výmena žiarovky

Ak je vypálená žiarovka vnútorného osvetlenia, môžete ju vymeniť nasledovne:

Spotrebič odpojte od elektrickej siete.

Podľa obrázku stlačte zadnú západku (1) a odstráňte kryt v smere šípky (2), následne môžete žiarovku vymeniť. (Typ žiarovky: T25 230-240 V, 25 W,

objímka E14)

Počas prevádzky spotrebiča sa môžu vyskytnúť určité menšie, avšak neprijemné poruchy, ktoré si nevyžadujú privolanie servisného technika. V nasledujúcej tabul’ke nájdete potrebné informácie, ktoré vám pomôžu vyhnúť sa zbytočným výdavkom na servis.

Upozorňujeme, že chod spotrebiča sprevádzajú určité zvuky (zvuk kompresora a zvuk cirkulácie). Tieto zvuky neznamenajú poruchu, sú sprievodným javom bežnej prevádzky spotrebiča.

! Majte na pamäti, že spotrebič pracuje prerušovane, także zastavenie kompresora neznamená, že spotrebič nie je pod elektrickým napätím. Za žiadnych okolností sa nedotýkajte elektrických častí spotrebiča, ak nie je odpojený od elektrickej siete.

Problém	Možná pričina	Odstránenie
Teplota v chladiacom priestore je príliš vysoká.	Ovládací gombík termostatu nie je správne nastavený.Pokrmy nie sú dostatočne vychladené, alebo sú nesprávne umiestnené.Dvierka nie sú správne zatvorené alebo netesnia.	Gombík termostatu nastavte na vyššiu polohu.Potraviny uložte na správne miesto.Skontrolujte, či sa dvierka zatvárajú správne, a či je tesnenie čisté a neporušené.
Teplota v mraziacom priestore je príliš vysoká.	Ovládací gombík termostatu nie je správne nastavený.Dvierka nie sú správne zatvorené alebo netesnia.Vložili ste príliš veľké množstvo čerstvých potravin.Potraviny určené na zmrazenie sú umiestnené príliš tesne vedľa seba.	Gombík termostatu nastavte na vyššiu polohu.Skontrolujte, či sa dvierka zatvárajú správne, a či je tesnenie čisté a neporušené.Počkajte niekoľko hodín, a potom skontrolujte teplotu znovu.Potraviny rozmiestnite tak, aby mohol okolo nich voľne cirkulovať vzduch.
Po zadnej platni chladiaceho priestoru steká voda.Voda vteká do komory.Voda vyteká na podlahu.	Je to normálny jav. Počas automatického odmrazovania sa námraza na zadnej platni topí.Odtok komory môže byť upchatý.Vtekaniu vody do nádržky môžu tiež brániť nejaké nádoby.Odmrazená voda nevteká do odparovacej misky nad kompresorom.	Odtok vyčistite.Potraviny umiestnite tak, aby sa nedotýkali zadnej platne.Odtokovú trubičku umiestnite do odparovacej misky.
Nadmerná tvorbaľadu a námrazy.	Potraviny nie sú správne zabalené.Dvierka nie sú správne zatvorené alebo netesnia.Ovládanie termostatu je nesprávne nastavené.	Potraviny správne zabal’te.Skontrolujte, či sa dvierka zatvárajú správne, a či je tesnenie čisté a neporušené.Termostat nastavte do polohy, ktorá zodpovedá vyššej teplote.
Kompresor pracuje nepretržite.	Ovládanie termostatu je nesprávne nastavené.Dvierka nie sú správne zatvorené alebo netesnia.Vložili ste príliš veľké množstvo čerstvých potravin.Vložili ste teplé pokrmy.Spotrebič je umiestnený na teplom mieste.	Termostat nastavte do polohy, ktorá zodpovedá vyššej teplote.Skontrolujte, či sa dvierka zatvárajú správne, a či je tesnenie čisté a neporušené.Počkajte niekoľko hodín a potom skontrolujte teplotu znovu.Do spotrebiča vkladajte potraviny s max. izbovou teplotou.Pokúste sa znižiť teplotu v miestnosti, v ktorej sa nachádza spotrebič.
Problém	Možná príčina	Odstránenie
Spotrebič vôbec nefunguje.Spotrebič nechladí, vnútorné osvetlenie a kontrolné svetlá nesvietia.	Zástrčka spotrebiča nie správne zasunutá do elektrickej zásuvky.Poistka je vypálená.Ovládanie termostatu nie je zapnuté.V zásuvke nie je elektrický prúd (skúste do nej zapojiť iný spotrebič).	Zástrčku správne zasuňte do elektrickej zásuvky.Poistku vymeňte.Spotrebič spustite podľa pokynov v kapitole „Uvedenie do prevádzky”.Obrátte sa na elektrikára.
Spotrebič je hlučný.	Spotrebič nie je správne postavený.	Skontrolujte, či stojí spotrebič stabilne (všetky štyri nožičky musia spočívať na podlahe).

Ak rada nevedie k odstráneniu poruchy, zavolajte do najbližšieho autorizovaného servisného strediska.

Pokyny pre inštalatéra

Technické údaje

Model ERB 40301 W
Kapacita brutto (l) Chlad.: 291	Mraz.: 110
Kapacita netto (l) Chlad.: 287	Mraz.: 92
Šírka (mm) 595
Výška (mm) 2010
Híbka (mm) 632
Spotreba energie (kWh/24h) 0,81(kwh/rok) 296
Trieda energetickej spotreby, podľa smerníc EU A+
Kapacita zmrazovania (kg/24) 4
Max. doba skladovania pri poruche (h) 20
Nominálny prúd (A) 1,0
Úroveň hluku Lc (dB) 38
Hmotnosť (kg)	80
Počet kompresorov	1

Inštalácia spotrebiča

Preprava, rozbalenie

Spotrebič odporúčame prepravovať v originálnom balení, vo zvislej polohe, rešpektujúc upozornenie na obale.

Po každej preprave sa spotrebič nesmie zapnúť najmenej po dobu 2 hodín.

Spotrebič rozbal'te a skontrolujte, či nie je poškodený. Prípadnú závadu okamžite ohláste dodávatel'ovi. V takomto prípade obal uschovajte.

Čistenie

Odstráňte všetky lepiace pásky a iné prvky, ktoré slúžia na uchytenie kusov príslušenstva vo vnútri spotrebiča.

Vnútro spotrebiča poumývajte vlažnou vodou a šetrným čistiacim prostriedkom. Použite mäkkú handru.

Po očistení vyutierajte do sucha vnútorné povrchy spotrebiča.

Umiestnenie

Teplota v okolí spotrebiča ovplyvňuje spotrebu energie a správny chod spotrebiča.

Pri umiestňovaní spotrebiča je potrebné brať do úvahy skutočnosť, že spotrebič je potrebné prevádzkovať v rámci teplotných ohraničení v súlade s klimatickou triedou, ktorá je uvedená v nasledovnej tabuľke, ako aj na typovom štítku.

Klimatická trieda	Teplota okolitého prostredia
SN	+10 ... +32 °C
N	+16 ... +32 °C
ST	+18 ... +38 °C

Ak teplota okolia klesne pod uvádzanú dolnú hranicu, teplota v chladiacom priestore môže klesnúť pod predpísanú hodnotu.

Zvýšenie teploty okolia nad uvádzanú hornú hranicu sa prejavuje

predlžovaním prevádzkového času kompresora, poruchou automatického odmrazovania, zvýšenou teplotou v chladiacom priestore alebo zvýšenou spotrebou energie.

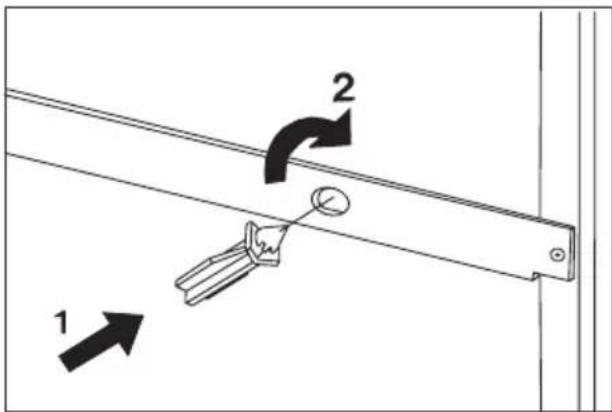

Na spotrebič namontujte rozpery, ktoré sú dodané vo vrecku sEpríslušenstvom. Zatlačte rozperu do otvoru nadoraz, ako je to vyznačené na obrázku a následným pootočením rozpery o 90° zafixujte jej polohu (v 2 otvoroch na zadnej strane).

Pri umiestňovaní spotrebiča dbajte na to, aby bol vo vodorovnej polohe. Polohu spotrebiča je možné upravovať vpredu pomocou dvoch nastavitelných nožičiek.

Spotrebič neumiestňujte na miesto vystavené priamemu slnečnému žiareniu, ani do tesnej blízkosti radiátora alebo sporáka.

Ak spotrebič nie je možné umiestniť mimo dosahu sporáka, je potrebné vziať do úvahy nasledovné minimálne vzdialenosti:

- V prípade elektrického alebo plynového sporáka treba zachovať vzdialenost' aspoň 3 cm - ak to nie je možné, potom je nevyhnutné vložiť medzi spotrebiče nehorľavú, 0,5 - 1 cm hrubú tepelnoizolačnú dosku.

- V prípade plynového sporáka a sporáka na uhlie treba zachovať vzdialenost' aspoň 30 cm, nakol'ko tieto vyžarujú viac tepla.

Chladnička bola tak skonštruovaná, aby ju bolo možné prevádzkovať v tesnej blízkosti steny.

Pri umiestňovaní chladničky zachovajte minimálne

vzdialenosti uvádzané na obrázku:

A: umiestnenie v kuchynskej linke

B: vol'né umiestnenie

Zmena smeru otvárania dveri

Ak si to miesto inštalácie alebo požiadavky na manipuláciu vyžadujú, môžete zmeniť smer otvárania dverí.

Spotrebiče sa dodávajú s dverami, otvárajúcimi sa doprava.

- Odporúčame vyhl'adať pomoc druhej osoby, ktorá vám bezpečne pridrží dvere spotrebiča.

obrázok 1

- Odpojte spotrebič od elektrickej siete.

- Otvorte dvere chladiaceho priestoru, demontujte hornú koncovku (j) vybratím 2 skrutiek (a) dvere zatvorte (obrázok 2).

- Prestavte krycí plech (g) z jednej strany hornej koncovky (2) na druhú (obrázok 2).

- Postupne demontujte dvojitý záves dverí z (a, b, c) z telesa spotrebiča. Dbajte pritom, aby ste demontovali aj plastové dištančné vložky (b) pod závesom dverí (obrázok 3).

- Vyberte zátku umiestnenú na dvierkach mrazničky hore a premiestnite ju na druhú stranu.

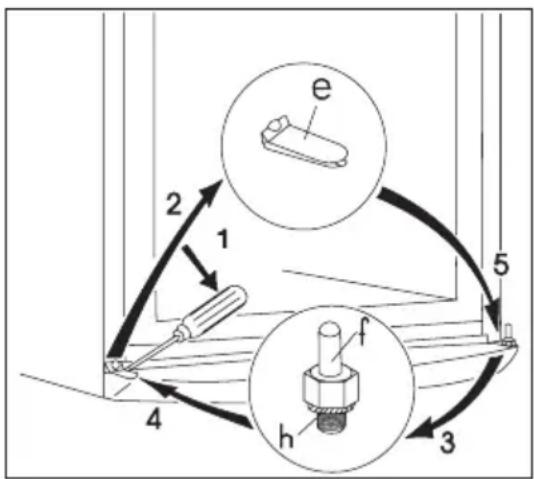

• Vyberte vložku spodnej krycej mriežky (e) pomocou skrutkovača (obrázok 4).
• Vyskrutkujte čap spodného závesu dverí mraziaceho priestoru (h, f) a zaskrutkujte ho na druhej strane. Nezabudnite na podložku (h) (obrázok 4).
• Vložku spodnej krycej mriežky (e) nasad'te na opačnú stranu.
• Vyberte l'avú kryciu skrutku zdvojeného závesu dverí (3 kusy, n, k) a prestavte ju na druhú stranu (obrázok 3).

obrázok 4

• Skrutku dvojitého záveru dverí (m) nasad'te do l'avého vrtania dverí mraziaceho priestoru (obrázok 3).
• Dvere mraziaceho priestoru postavte na spodný čap závesu dverí (f) (obrázok 4).
• Otvorte dvere a dvojitý záves dverí upevnite pomocou 2 skrutiek (c) na l'avej strane. Nezabudnite ani na plastovú dištančnú vložku pod dverami (b). Hrany dverí musia byť rovnobežné s bočnou stenou spotrebiča.

• Dvere chladiaceho priestoru položte na čap dvojitého závesu dverí.

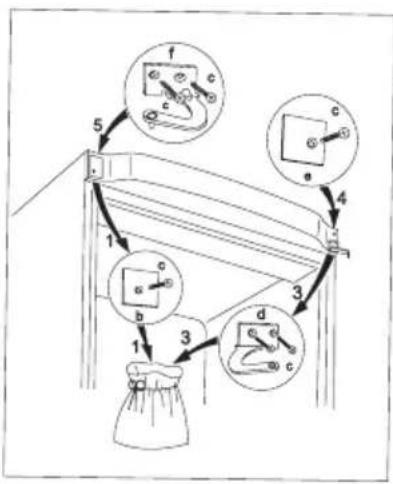

• Vyberte horný l'avý záves dverí (f) a krycí plech (c) z plastového vrecka a namontujte ho pomocou skrutiek (c) (obrázok 1).

• Otvorte dvere chladiaceho priestoru, namontujte horný uzáver (j) pomocou 2 skrutiek (a); dbajte pritom na opätovnú montáž magnetu (k), a nakoniec dvere zatvorte (obrázok 2).
• Spotrebič postavte na jeho miesto, nastavte ho do vodorovnej polohy a pripojte na elektrickú sieť.

Ak tento postup nechcete uskutočnit svojpomocne, obráťte sa na najbližšie značkové servisné stredisko. Naši technici vykonajú prestavenie dverí odborne za úhradu.

Pripojenie na elektrickú siet'

Táto chladnička je skonštruovaná pre zdroj elektrickej energie 230 V AC (\~) 50 Hz.

Zástrčku spotrebiča treba zasunúť do zásuvky s ochranným vodičom. Ak nemáte vhodnú zásuvku k dispozícii, obráťte sa na elektrikára, aby vám v súlade s platnými predpismi zaviedol v blízkosti chladničky uzemnenú zásuvku.

CE Tento spotrebič zodpovedá nasledujúcim smerniciam EEC:

• 73/23 EEC z 19.2.73 (Smernica o nízkom napāti) a jej neskoršim modifikáciám,
• 89/336 EEC z 3.5.89 (Smernica o elektromagnetickej kompatibilite) a jej neskorším modifikáciám.

Tabul'ka skladovania potravín (1)
Doba a spôsob skladovania čerstvých potravín v chladničke

Potravina Doba skladovania v dňoch Spôsob balehnia
	1	2	3	4		5	6	7
Surové mäso X X x x x priľnavá fólia, vzduchotesne
Uvarené mäso X X X x x x prikrytý riad
Pečené mäso X X X x x pri krytý riad
Surové mleté mäso X prikrytý riad
Vyprážané mleté mäso	X	X	x	x				prikrytý riad
Studený nárez, klobásy	X	X	x	x				priľnavá fólia, celofán, pergamenový papier
Čerstvá ryba	X	x	x					priľnavá fólia, vzduchotesne
Tepelne upravená ryba	X	X	x	x				prikrytý riad
Údená ryba	X	X	x x	x pri krytý riad
Konzervovaná ryba	X	x	x					prikrytý riad
Čerstvé kurča	X	X	X	x	x	x		priľnavá fólia, vzduchotesne
Údené kurča	X	X	X	x	x	x		prikrytý riad
Čerstvá sliepka	X	X	x	x	x			priľnavá fólia, vzduchotesne
Tepelne upravená sliepka	X	X	x	x	x			prikrytý riad
Čerstvá kačica	X	X	X	x	x	x		priľnavá fólia, vzduchotesne
Pečená kačica	X	X	X	X	x	x	x	prikrytý riad
Maslo neotvorené	X	X	x	x	x	x	x	originálne balenie
Maslo otvorené	X	X	X	X	X	X	X	originálne balenie
Mlieko v plastovom obale	X	X	X	x	x			originálne balenie
Smotana	X	X	x	x				plastová nádoba
Kyslá smotana	X	X	X	X	x	x	x	plastová nádoba
Syr (tvrdý)	X	X	X	X	X	X	X	alobal
Syr (mäkký)	X	X	X	X	x	x	x	priľnavá fólia
Tvaroh	X	X	X	X	x	x	x	priľnavá fólia
Vajcia	X	X	X	X	X	X	X
Špenát	X	X	x	x				priľnavá fólia
Zelený hrášok, fazuľa	X	X	X	X	x	x	x	priľnavá fólia
Huby	X	X	x x	x priľnavá fólia
Mrkva, koreňová zelenina	X	X	X	X	X	X	X	priľnavá fólia
Paprika	X	X	x x	x priľnavá fólia
Rajčiny	X	X	X	X	X	X	X	priľnavá fólia
Hlávková zelenina	X	X	X	X	X	x	x	priľnavá fólia
Ovocie, ktoré rýchlo podlieha skaze (jahody, maliny atď.)	X	X	X	x	x			priľnavá fólia
Iné ovocie	X	X	X	X	x	x	x	priľnavá fólia
Konzervované ovocie otvorené	X	X	X	x	x			prikrytý riad
Plnený zákusok	X	X	x	x				prikrytý riad

Poznámka:

X bežná doba skladovania

x prípustná doba skladovania (vztahuje sa výlučne na skutočne čerstvé potraviny)

Tabul'ka skladovania potravín (2)

Doba skladovania hlboko zmrazených a zmrazených výrobkov

Potravina priestore priestore	V chladiacom V *** mraziacom+2 - +7 °C -18 °C
Zelenina:zelená fazul'ka, zelený hrášok, miešaná zelenina,tekvica, kukurica atd'. 1 deň 12 mesiacov
Hotové jedlá:zeleninové jedlá, prílohy, s mäsom atd'. 1 deň 12 mesiacov
Hotové jedlá:sviečková, dusená zelenina so šunkou, jaternice atd'. 1 deň 6 mesiacov
Jedlá zo zemiakov, cestoviny:zemiaková kaša, knedle, hranolčeky, ovocné knedle atd'. 1 deň 12 mesiacov
Polievky:mäsový vývar, hrášková, fazul'ová polievka atd'. 1 deň 6 mesiacov
Ovocie:višne, čerešne, egreše, ovocný pretlak atd'. 1 deň 12 mesiacov
Mäso:kurča, kačica, hus, drobky 1 deň 5 mesiacovfilé, tuniak	1 deň 6 mesiacov
Zmrzlina, nanuky	1 deň	3 týždne

Záruka a servis

Podmienky záruky

Electrolux Slovakia poskytuje záručnú dobu 2 roky od dňa zakúpenia spotrebiča.

Záručné podmienky sú uvedené na priloženom záručnom liste.

Servis a náhradné diely

V prípade poruchy sa obráťte na najbližšie servisné stredisko.

Pri udávaní poruchy treba spotrebič identifikovat podľa údajov na typovom štítku.

Typový štítok spotrebiča je umiestnený na vnútornej stene vedl’a nádoby na zeleninu v oddelení pre čerstvé potraviny dolu na l’avej strane. Na typovom štítku nájdete všetky potrebné údaje pre identifikáciu spotrebiča pri hlásení poruchy (typ, model, výrobné číslo atd'). Údaje z typového štítka si poznačte do tejto tabul'ky:

zákaznícke centrum: 02/4333 4322

02/4333 4355

Vaše otázky nám môžete zaslať na

e-mailovú adresu:

[e-mail]

Internet:

www.electrolux.sk

Európska Záruka

Spoločnosť Electrolux poskytuje na tento spotrebič záruku vo všetkých krajinách, ktorých zoznam sa uvádza na zadnej strane, v priebehu záručnej lehoty uvedenej v záruke na spotrebič alebo ureenej zákonom. Ak sa prest’ahujete zjednej ztýchto krajín do inej krajiny, ktorá sa uvádza vzozname, pri splnení nasledujúcich podmienok záruka na spotrebič prechádza spolu svami:-

Záručná lehota na spotrebič začína plynút' dátumom prvého zakúpenia spotrebiča preukázaného predložením platného dokumentu okúpe vydaného predajcom tohto spotrebiča.
Záručná lehota na spotrebič je rovnaká ajej rozsah je zhodný zhl'adiska práce adielcov, ako uzáruky existujúcej vo vašej novej krajine pobytu pre daný konkrétny model alebo typový rad spotrebičov.
Záruka na spotrebie platí osobne pre pôvodného kupujúceho spotrebiea anemôže byt' prevedená na iného používatel'a.
- Spotrebič bol nainštalovaný apoužívaný vsúlade spokynmi vydanými spoloenost'ou Electrolux apoužíva sa iba vrámci domácnosti, t. j. nepoužíva sa na komerené úeely.
- Spotrebič bol nainštalovaný vsúlade so všetkými príslušnými predpismi platnými vo vašej novej krajine pobytu.

Ustanovenia tejto Európskej záruky nemajú žiadny vplyv na práva, ktoré máte zo zákona.
