NÁVOD NA OBSLUHU L1720PF LG

L1520P

L1720P

Pred začatím práce s produktom si určite prečítajte časť „Dôležité bezpečnostné opatrenia“.

Majte po ruke CD s používateľskou príručkou, aby ste sa naň mohli neskôr odvolať.

Informácie z nálepky na zariadení môžu byť potrebné pri kontaktovaní servisného oddelenia.

Toto zariadenie je navrhnuté a vyrobené s ohľadom na všetky požiadavky na vašu bezpečnosť, ale nesprávne používanie môže viesť k úrazu elektrickým prúdom alebo požiaru. Aby všetky ochranné mechanizmy zabudované v tomto monitore fungovali správne, musíte dodržiavať nasledujúce pravidlá inštalácie, používania a údržby.

O bezpečnostných pravidlách

Používajte iba napájací kábel dodaný so zariadením. Ak používate iný napájací kábel, ktorý nebol zakúpený od dodávateľa monitora, musí spĺňať platné národné normy. V prípade akejkoľvek poruchy napájacieho kábla kontaktujte výrobcu alebo najbližšie servisné stredisko kvôli výmene.

Odpojenie napájacieho kábla od siete je najspoľahlivejší spôsob vypnutia zariadenia. Sieťová zásuvka musí byť ľahko prístupná.

Monitor pripájajte iba k zdroju napájania uvedenému v tomto návode alebo na samotnom monitore. Ak neviete, aké parametre elektrickej siete máte doma, obráťte sa na odborníka.

Preťažené zásuvky a predlžovacie káble sú nebezpečné. Nebezpečné sú aj staré napájacie káble a chybné zásuvky. Môžu spôsobiť úraz elektrickým prúdom alebo požiar. Pre výmenu kontaktujte servisné stredisko.

Neotvárajte kryt monitora.

■ Vo vnútri nie sú žiadne komponenty, ktoré by mohol používateľ opravovať. - Vysoké napätie vo vnútri krytu je nebezpečné, aj keď je zariadenie vypnuté. ■ V prípade poruchy monitora kontaktujte servisné stredisko.

Aby ste predišli zraneniam:

■ Neumiestňujte monitor na šikmé povrchy bez spoľahlivého upevnenia. - Používajte iba podstavec odporúčaný výrobcom.

Aby ste predišli požiaru a iným nebezpečenstvám:

■ Vždy vypnite monitor, ak opúšťate miestnosť na viac ako niekoľko minút. Nikdy nenechávajte monitor zapnutý, keď odchádzate z domu. ■ Nedovoľte deťom vylievať tekutiny alebo vkladať predmety do otvorov krytu monitora. Niektoré vnútorné komponenty sú pod vysokým napätím. ■ Nepoužívajte s monitorom žiadne príslušenstvo, ktoré nebolo výrobcom určené. - Odpojte monitor od elektrickej siete počas búrky alebo keď je dlhší čas bez dozoru.

Inštalácia

Neklaďte nič na napájací kábel a nestavajte naň žiadne predmety. Neinštalujte monitor na miesta, kde by mohol byť kábel poškodený.

Nepoužívajte monitor vo vlhkom prostredí, napríklad v blízkosti kúpeľní, umývadiel, bazénov alebo vo vlhkých pivniciach.

V kryte monitora sú vetracie otvory na odvádzanie tepla počas prevádzky. Ak sú tieto otvory zablokované, nahromadené teplo môže viesť k poškodeniu a požiaru zariadenia. Preto NIKDY nedodržiavajte nasledujúce pravidlá:

■ Neumiestňujte monitor na posteľ, pohovku, koberec a podobne, aby ste nezakryli spodné vetracie otvory. ■ Neumiestňujte monitor do výklenku v stene alebo do časti nábytku, ak nie je zabezpečené dobré vetranie. ■ Nezakrývajte otvory látkou ani inými materiálmi. ■ Neumiestňujte monitor v blízkosti radiátora ústredného kúrenia alebo iných zdrojov tepla, ani nad ne.

Nešúchajte a neudierajte tvrdými predmetmi po obrazovke LCD monitora s aktívnou maticou, pretože by mohli poškriabať, poškodiť alebo úplne zničiť obrazovku.

Netlačte prstami na obrazovku monitora dlhší čas, pretože to môže spôsobiť doznievajúci obraz.

Niektoré bodové chyby sa môžu objaviť ako červené, zelené alebo modré škvrny na obrazovke. To však neovplyvňuje fungovanie monitora.

Ak je to možné, použite odporúčané rozlíšenie, aby ste dosiahli najlepšiu kvalitu obrazu pre LCD monitor. Ak sa použijú iné režimy, na obrazovke sa môžu objaviť príznaky škálovania alebo iného spracovania obrazu. To je však charakteristická vlastnosť LCD panela s pevným rozlíšením.

Čistenie

■ Pred utieraním obrazovky odpojte monitor od siete. - Na čistenie použite mierne vlhkú (nie mokrú) handričku. Nestriekajte aerosólové látky priamo na obrazovku monitora, pretože ich nadmerné množstvo môže spôsobiť zásah elektrickým prúdom.

Balenie

- Nevyhadzujte krabicu a baliace materiály. Budú užitočné na prepravu zariadenia. Pri preprave monitora použite originálne balenie.

Likvidácia

■ Žiarivka použitá v tomto výrobku obsahuje malé množstvo ortuti. - Nelikvidujte tento výrobok spolu s bežným domovým odpadom. Likvidácia tohto výrobku sa musí vykonať v súlade s požiadavkami miestnych orgánov.

- Pred inštaláciou monitora odpojte monitor, počítačový systém a ostatné periférne zariadenia od elektrickej siete.

Rozloženie základne stojana

1. Položte monitor obrazovkou nadol na vankúš alebo kus mäkkej látky.
2. Uchopte stojan oboma rukami a otočte ho do prvej fixovanej polohy (pod uhlom 65 stupňov).
3. S mierne väčšou silou otočte stojan tak, aby uhol medzi ním a rovinou bol 90 stupňov. Nepokúšajte sa otočiť stojan o viac ako 90 stupňov - mohlo by to poškodiť monitor.

1. Postavte monitor vertikálne a nastavte uhol sklonu podľa potreby. Pri zmene uhla sklonu stojana držte hornú časť tela monitora oboma rukami.

Zloženie stojana

1. Postavte monitor obrazovkou k sebe a nakláňajte ho dozadu, ako je znázornené na obrázku.

Nenakláňajte monitor o viac ako 180 stupňov. Mohlo by to poškodiť stojan.

- Toto je všeobecná schéma inštalácie. Váš monitor sa môže líšiť od zobrazeného na obrázku.

Pri vysúvaní alebo skladaní stojana sa nedotýkajte obrazovky monitora a netlačte na ňu.

Pripojenie k počítaču

1. Odstráňte zadný kryt potiahnutím jeho spodnej časti smerom nadol, ako je znázornené na obrázku.
2. Pripojte vstupný signálny kábel a napájací kábel (pozri nasledujúcu stranu).

1. Po pripojení káblov vložte zadný kryt do drážky v hornej časti a zaistite ho zatlačením smerom nahor.

1. Uchopte spodnú časť krytu a vložte ho do oboch spodných drážok na zadnom paneli.

Pripojenie k počítaču

1. Pripojte signálny kábel. Potom utiahnite skrutky na zaistenie spojenia. ①
2. Zapojte napájací kábel do správne uzemnenej zásuvky. Zásuvka by mala byť ľahko prístupná a umiestnená v blízkosti monitora. ②

POZNÁMKA

■ Toto je zjednodušená schéma zadného panela zariadenia. ■ Zobrazuje všeobecný model, ale váš monitor sa môže líšiť od zobrazeného.

Adaptér pre MAC

Pre počítačový systém Apple Macintosh je potrebný špeciálny adaptér na prechod z 15-kolíkového konektora D-sub VGA s 3 radmi kolíkov (na kábli, ktorý je súčasťou dodávky) na 15-kolíkový konektor s 2 radmi kolíkov.

1. Stlačením tlačidla ⏻ na prednom paneli zapnete napájanie. Po zapnutí napájania monitora sa automaticky spustí funkcia „Self Image Setting Function“ (funkcia automatického nastavenia obrazu). (iba pre analógový režim)

POZNÁMKA

„Funkcia Self Image Setting Function“ Táto funkcia zabezpečuje optimálne nastavenia obrazu. Keď používateľ pripojí monitor prvýkrát, táto funkcia automaticky upraví nastavenia obrazu tak, aby boli optimálne pre jednotlivé vstupné signály. Ak chcete monitor upraviť počas prevádzky alebo znova spustiť túto funkciu manuálne, stlačte tlačidlo „AUTO/SELECT“ na prednom paneli monitora. Môžete tiež vybrať možnosť „VÝROBNÉ NASTAVENIA“ v ponuke OSD. Majte však na pamäti, že táto možnosť inicializuje všetky položky ponuky okrem položky „JAZYK“.

Prvky ovládacieho panela

1	Кнопка питания	Используется для включения и выключения монитора.
2	Индикатор питания	Светится голубом светом, когда монитор работает в обычном режиме(Включено). Если дисплей в режиме автоотключения (энергосберегающем), цвет индикатора меняется на оранжевый.
3	Кнопка AUTO/SELECT	Используется входа в режим изменения параметра, выбранного в меню настройки экрана.
4	Кнопки ▼▲◀▶	Служат для выбора или регулировки элементов в меню настройки экрана.
5	Кнопка MENU	Используется для входа в меню настройки экрана и выхода из него.

Элемент	Функция-драмого-поступка
	3АВТОМАТИЧЕСКАЯ РЕГУЛИРОВКА ИЗОБРАЖЕНИЯЕсли вы изменяете настройки экрана, всегда нажимайте кнопкуAUTO/SELECTперед входом в меню настройки экрана (OSD). Это позволит автоматически подобрать наилучшие настройки для текущего разрешения экрана (режим отображения). Лучший режим отображенияМонитор 15 дюймов:1024x768Монитор 17 дюймов:1280x1024
	4►SOURCEИспользуйте эту кнопку для активизации разъема Dsub или DVI. Эта функция применяется, когда к монитору подключены два компьютера. Настройка по умолчанию: Dsub.
	◄Настройка контрастности и яркости.
	LIGHTVIEWДЕНЬНОЧЬЭти настройки облегчают выбор параметров отображения, оптимальных для имеющихся условий (внешнее освещение, тип изображения и т.д.).День: яркое внешнее освещениеНочь: слабое внешнее освещениеТекст: отображение текста (текстовые редакторы и т.д.)Кино: просмотр движущихся изображений: видеоклипы и фильмыФото: просмотр рисунковОБЫЧНЫЙ: Это при обычных условиях эксплуатации.
	5МЕНЮ ЗАБЛОКИРОВАНО/РАЗБЛОКИРОВАНО:MENUЭта функция позволяет заблокировать текущие настройки экрана, чтобы случайно не изменить их.Нажмите кнопкуMENUи держите 5 секунд. Появится сообщение:МЕНЮ ЗАБЛОКИРОВАНО.Снять блокировку экранного меню OSD можно в любое время. Для этого достаточно нажимать кнопку MENU в течение 5 секунд. Появится сообщение:МЕНЮ РАЗБЛОКИРОВАНО.

Nastavenie obrazovky

Pracovné parametre monitora, veľkosť a polohu viditeľnej časti obrazovky možno ľahko a rýchlo nastaviť pomocou systému riadenia nastavenia obrazovky (OSD). Jednoduchý príklad vás oboznámi so základnými prvkami ponuky nastavenia obrazovky. Nasledujúca časť obsahuje prehľad nastavení a parametrov, ktoré možno nastaviť pomocou OSD.

POZNÁMKA

■ Pred nastavovaním akýchkoľvek parametrov nechajte monitor stabilizovať svoj stav po dobu 30 minút po zapnutí.

Na nastavenie pomocou ponuky OSD vykonajte nasledujúce kroky.

1 Stlačte tlačidlo MENU. Zobrazí sa ponuka nastavenia obrazovky (OSD). 2 Na prechod na požadované nastavenie použite tlačidlá ▼ alebo ▲. Keď je požadované nastavenie zvýraznené, stlačte tlačidlo AUTO/SELECT. 3 Nastavte požadovanú úroveň pomocou tlačidiel ▼▲◀▶. 4 Potvrďte zmeny stlačením tlačidla MENU. 5 Na ukončenie ponuky nastavenia obrazovky stlačte tlačidlo MENU.

V nasledujúcej tabuľke sú uvedené všetky prvky ponuky, nastavenia a konfigurácie systému OSD.

	Временное mention		A	H	Наптание разработка
ИЗОБРАЖЕНИЕ	ЯРКОСТЬ		●	●	Как настроить яркость и контрастность изображения
	КОНТРАСТ		●	●
	ГАММА		●	●
ЦВЕТ	ПРЕДУСТ	6500K	●	●	Как настроить цветовую температуру изображения
		9300K	●	●
	КРАСНЫЙ		●	●
	ЗЕЛЕНЫЙ		●	●
	ГОЛУБОЙ		●	●
ПОЛОЖЕНИЕ	HORIZONTAL		●		Как настроить положение изображения
	VERTICAL		●
ЧАСТОТА/ФАЗА	ЧАСТОТА		●		Как улучшить четкость и устойчивость изображения
	ФАЗА		●
УСТАНОВКА	ЯЗЫК		●	●	Как настроить монитор в соответствии с требованиями пользователя
	ПОЗИЦИЯ МЕНЮ	HORIZONTAL	●	●
		VERTICAL	●	●
	БАЛАНС БЕЛОГО		●
	ИНДИКАТОР ПИТАНИЯ		●	●
	ЗАВОДСКИЕ УСТАНОВКИ		●
● : РегулируетсяA : Аналоговый входЦ : Цифровой вход

POZNÁMKA

■ V rôznych modeloch (R9\~R11) môže byť poradie ikon rôzne.

Už ste sa oboznámili s postupom výberu parametra a nastavenia pomocou systému OSD. Nižšie sú uvedené ikony všetkých prvkov ponuky, ich názvy a popisy.

POZNÁMKA

■ Sady jazykov ponuky na obrazovke (OSD) a používateľskej príručky sa nemusia zhodovať.

Ako nastaviť jas a kontrast obrazu

JAS

Nastavenie jasu obrazu.

KONTRAST

Nastavenie kontrastu obrazu.

GAMA

Vyberte hodnotu gama: -50/0/50 Pri vysokej hodnote gama je obraz na monitore bledý, pri nízkej - veľmi kontrastný.

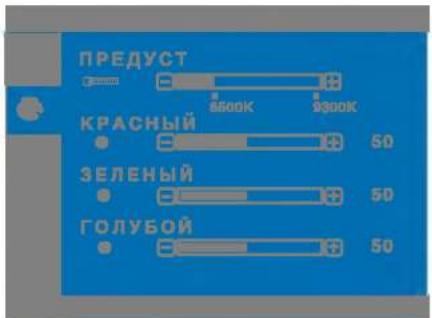

Ako nastaviť teplotu farieb obrazu

PREDVOĽBA 6500K/9300K

Vyberte farebnú teplotu obrazovky:

• 6500K: Ružovobiela • 9300K: Modrobiela

ČERVENÁ

ZELENÁ Nastavte vlastné úrovne farieb. MODRÁ

Ako nastaviť polohu obrazu

POSUN VODOROVNE

Posun obrazu doľava a doprava.

POSUN ZVISLE

Posun obrazu nahor a nadol.

FREKVENCIA Minimalizuje akékoľvek vertikálne pruhy viditeľné na pozadí obrazovky. Taktiež mení horizontálnu veľkosť obrazovky.

FÁZA Nastavuje zaostrenie obrazu. Umožňuje odstrániť akékoľvek horizontálne skreslenia a tiež vyčistiť alebo zvýšiť ostrosť obrazu znakov.

JAZYK Výber jazyka pre názvy ovládacích prvkov.

POZÍCIA Mení polohu okna OSD na obrazovke MENU.

VYVÁŽENIE Ak výstupný signál grafickej karty nezodpovedá technickým požiadavkám, úroveň farieb sa môže zhoršiť v dôsledku skreslenia obrazového signálu. Pri použití tejto funkcie sa úroveň signálu upraví tak, aby zodpovedala štandardnej úrovni výstupného signálu grafickej karty, čím sa zabezpečí optimálny obraz. Vykonajte túto funkciu, keď sú na obrazovke prítomné čierna a biela farba.

INDIKÁTOR NAPÁJANIA Pomocou tejto funkcie môžete ZAPNÚŤ alebo VYPNÚŤ

indikátor napájania na prednom paneli monitora. Ak nastavíte hodnotu OFF (VYP), vypne sa. Hodnotu ON (ZAP) môžete nastaviť kedykoľvek a indikátor napájania sa automaticky zapne.

VÝROBNÉ Nastavenie všetkých výrobných NASTAVENIA nastavení na predvolené hodnoty, okrem nastavenia JAZYK. Pre okamžité obnovenie nastavení stlačte tlačidlo ▶.

Ak to nezlepší obraz, obnovte výrobné nastavenia. V prípade potreby znova vykonajte funkciu vyváženia bielej. Táto funkcia je dostupná iba vtedy, keď je vstupný signál analógový.

Pred kontaktovaním servisného strediska skontrolujte nasledovné.

● Подсоединен ли кабель питания монитора к сети?● Горит ли индикатор питания?● Питание поступает, и индикатор питания синий или зеленый?● Индикатор питания оранжевый?● На экране появилось сообщение “ВНЕ ДИАПАЗОНА”?● На экране появилось сообщение “ПРОВЕРЬТЕ КАБЕЛЬ”?

● Проверьте, правильно ли кабель питания включен в розетку.● Нажмите кнопку питания.● Настройте яркость и контрастность.● Если монитор работает в энергосберегающем режиме, чтобы вернуть изображение, подвигайте мышь или нажмите любую клавишу на клавиатуре.● Попробуйте включить компьютер.● Это сообщение появляется, если сигнал с видеоплаты находится вне диапазона частот кадровой или строчной развертки монитора. См. раздел “Спецификации” этой инструкции и повторите настройку монитора.● Это сообщение появляется, если сигнальный кабель монитора не подсоединен к компьютеру. Проверьте сигнальный кабель и повторите попытку.

● Когда вы нажали кнопку, на экране появилось сообщение "МЕНЮ ЗАБЛОКИРОВАНО"?	• Чтобы случайно не изменить настройки управления, их можно заблокировать. Снять блокировку с меню OSD можно в любое время. Для этого достаточно нажимать кнопку MENU в течение 5 секунд. Появится сообщение МЕНЮ РАЗБЛОКИРОВАНО.
Неправильное изображение	Нажмите кнопку AUTO/SELECT, чтобы автоматически выбрать наилучшие настройки для изображения.Если это не даст результатов, отрегулируйте положение изображения на экране с помощью значков настройки положения по горизонтали и по вертикали.Выберите Панель управления --> Экран --> Настройка и проверьте, не изменились ли частота или разрешение. Если сообщение появилось, выберите для своей видеоплаты рекомендованное разрешение.
На экранном фоне видны вертикальные полосы.	Нажмите кнопку AUTO/SELECT, чтобы автоматически выбрать наилучшие настройки для изображения. Если это не даст результатов, уменьшите вертикальные полосы с помощью значка ЧАСТОТА на экране.
На изображении видны горизонтальные искажения или символы изображены нечетко.	Нажмите кнопку AUTO/SELECT, чтобы автоматически выбрать наилучшие настройки для изображения.Если это не даст результатов, уменьшите горизонтальные полосы с помощью значка ФАЗА на экране.Откройте Панель управления --> Экран --> Настройка и выберите расширение, рекомендованное для дисплея, или настройте изображение на дисплее так, чтобы достичь наилучшего качества. Установите настройку цвета выше True Color (24 бита).
Неправильный или монохромный цвет на экране.	Проверьте, правильно ли подсоединен сигнальный кабель, и, если потребуется, закрутите винты с помощью отвертки.Убедитесь, что видео карта правильно вставлена в разъем.Выберите Панель управления -- Настройка и установите глубину цвета выше True Color (24 бита).
Мерцание экрана.	Проверьте, настроен ли экран на чересстрочный режим. Если настроен, выберите рекомендованное разрешение.Убедитесь, что напряжение питания достаточно высокое. Оно должно быть в диапазоне 100-240 В 50/60 Гц переменного тока.
Драйвер монитора установлен?
● Драйвер монитора установлен?	Обязательно установите драйвер монитора с прилагаемого компакт-диска или дискеты. Драйвер также можно загрузить с нашего веб-узла:http://www.lge.com.
● На экране появилось сообщение “Неизвестный монитор, обнаружен монитор стандарта Plug&Play (VESA DDC)”?	Проверьте, поддерживает ли видео карта функцию Plug&Play.

Функцию USB
Функцию USB нельзя настроить.	Проверьте, правильно ли подключен USB-кабель.Убедитесь, что ПК и ОС поддерживают шину USB.Справку об этом можно получить у производителя ПК и ОС.
Экран	15 дюйма (38,1 см), плоскоэкранный, жидкокристаллический, с активной TFT-матрицейАнтибликовое покрытиеВидимая область: 15 дюймаШаг зерна: 0,297 мм
Входсинхронизации	Частота строчной развертки 30 - 63 кГц (выбирается автоматически)Частота кадровой развертки 56 - 75 Гц (выбирается автоматически)
	Входной сигнал	Раздельный ТТЛ, положительный/отрицательный SOG (Sync On Green)Цифровой
Входвидеосигнала	Подача сигнала	15-контактный разъем D-SubРазъем DVI - D (цифровой)
	Входной сигнал	Аналоговый сигнал RGB, (размах амплитуды 0,7 В/75 Ом) цифровой
Разрешение	Макс.	Цифровой: VESA 1024x 768@75 ГцАналоговый: VESA 1024 x 768@75 Гц
	Рекомендуемый	VESA 1024 x 768@60 Гц
Plug&Play	Стандарт DDC 2B
Потребляемая мощность	Включено ≤ 23Вт Режим ожидания ≤ 1Вт Режим отключения ≤ 1Вт
Габариты и вес(С наклонной подставкой)	Полностью разложенное положениe
	Ширина 36,38см / 14,32 дюймаВысота 33,07 см / 13,02 дюймаГлубина 22,00 см / 8,66 дюйма
	Вес 3,2 кг (7,05 фунта)
Угол наклона	Наклон 0° 25°
	100 - 240 В переменного тока 50/60 Гц 0,6 А
	При работеТемпература 10°C 35°C Влажность 10 80% , без конденсации
	При храненииТемпература -20°C 60°C Влажность 5 95% , без конденсации
	Стационарная (О), съемная ( )
	Стационарный ( ), съемный ( О )
	Для стенной розетки или для розетки на компьютере

POZNÁMKA

- Informácie v tomto dokumente sa môžu zmeniť bez predchádzajúceho upozornenia.

Экран	17 дюйма (43,2 см), плоскоэкранный, жидкокристаллический, с активной TFT-матрицейАнтибликовое покрытиеВидимая область: 17 дюймаШаг зерна: 0,264 мм
Входсинхронизации	Частота строчной развертки	Аналоговый : 30 - 83 кГц (выбирается автоматически)Цифровой : 30 - 71 кГц (выбирается автоматически)
	Частота кадровой разверткиВходной сигнал	56 - 75 Гц (выбирается автоматически)Раздельный ТТЛ, положительный/отрицательный SOG (Sync On Green)Цифровой
Входвидеосигнала	Подача сигнала	15-контактный разъем D-SubРазъем DVI - D (цифровой)
	Входной сигнал	Аналоговый сигнал RGB, (размах амплитуды 0,7 В/75 Ом) цифровой
Разрешение	Макс.	DVI Цифровой: VESA 1280 x 1024@60 ГцD-Sub Аналоговый: VESA 1280 x 1024@75 Гц
	Рекомендуемый	VESA 1280 x 1024@60 Гц
Plug&Play	Стандарт DDC 2B
Потребляемая мощность	Включено ≤ 35Вт Режим ожидания ≤ 1Вт Режим отключения ≤ 1Вт
Габариты и вес(С наклонной подставкой)	Полностью разложенное положениеШирина 39,40см / 15,51 дюймаВысота 37,90 см / 14,92 дюймаГлубина 23,20 см / 9,13 дюйма		Сложенное положение39,40см / 15,51 дюймаВысота 41,20 см / 16,22 дюймаГлубина 12,70 см / 5,00 дюйма
	Вес 4,5 кг (9,92 фунта)
	Наклон 0° 25°
	100 - 240 В переменного тока 50/60 Гц 1,0 А
	При работеТемпература 10°C 35°C Влажность 10 80% , без конденсации
	При храненииТемпература -20°C 60°C Влажность 5 95% , без конденсации
Наклонная подставка	Стационарная (О), съемная ( )
	Стационарный ( ), съемный (О)
	Для стенной розетки или для розетки на компьютере

POZNÁMKA

- Informácie v tomto dokumente sa môžu zmeniť bez predchádzajúceho upozornenia.

Továrenské nastavenia (rozlíšenie)

● Monitor 15 palcov

1	VGA	640 x 350	31,468	70
2	VGA	720 x 400	31,468	70
3	VGA	640 x 480	31,469	60
4	VESA	640 x 480	35,000	66,67
5	VESA	640 x 480	37,861	72,8
6	VESA	640 x 480	37,500	75
7	VESA	800 x 600	35,156	56,25
8	VESA	800 x 600	37,879	60
9	VESA	800 x 600	48,077	72
10	VESA	800 x 600	46,875	75
11	MAC	832 x 624	49,725	75
*12	VESA	1024 x 768	48,363	60
13	VESA	1024 x 768	56,476	70
14	VESA	1024 x 768	60,023	75

● Monitor 17 palcov

1	VGA	640 x 350	31,469	70
2	VGA	720 x 400	31,468	70
3	VGA	640 x 480	31,469	60
4	VESA	640 x 480	37,500	75
5	VESA	800 x 600	37,879	60
6	VESA	800 x 600	46,875	75
7	MAC	832 x 624	49,725	75
8	VESA	1024 x 768	48,363	60
9	VESA	1024 x 768	60,023	75
10	MAC	1152 x 870	68,681	75
11	VESA	1152 x 900	61,805	65
*12	VESA	1280 x 1024	63,981	60
13	VESA	1280 x 1024	79,976	75

indikácia

*Režim Odporúčaný

Включено	ГОЛУБОЙ
Режим ожидания	Оранжевый
Режим отключения	Выкл

Kontakty signálneho konektora

Konektor DVI-D

1	T. M. D. S. Data2-
2	T. M. D. S. Data2+
3	T. M. D. S. Data2/4 Shield
4	T. M. D. S. Data4-
5	T. M. D. S. Data4+
6	DDC Clock
7	DDC Data
8	Analog Vertical Sync.
9	T. M. D. S. Data1-
10	T. M. D. S. Data1+
11	T. M. D. S. Data1/3 Shield
12	T. M. D. S. Data3-
13	T. M. D. S. Data3+
14	+5V Power
15	Ground (return for +5V, H. Sync and V. Sync.)

16	Hot Plug Detect
17	T. M. D. S. Data0-
18	T. M. D. S. Data0+
19	T. M. D. S. Data0/5 Shield
20	T. M. D. S. Data5-
21	T. M. D. S. Data5+
22	T. M. D. S. Clock Shield
23	T. M. D. S. Clock+
24	T. M. D. S. Clock-

T. M. D. S. (Transition Minimized Differential Signaling) - prenos s minimalizáciou diferenciálnych signálov

Tento monitor vyhovuje špecifikáciám pre montážny panel, kompatibilný so štandardom VESA.

1. Položte monitor obrazovkou na kus látky alebo iný mäkký povrch a odstráňte zadný kryt.

1. Oboma rukami vysuňte spodnú časť základne krytu, ako je znázornené na obrázku.

1. Pomocou skrutkovača odpojte základňu stojana, ako je znázornené na obrázku.
2. Nainštalujte panel pre montáž na stenu podľa štandardu VESA.

Namontovanie na stenu podľa štandardu VESA

Upevnenie k ďalšiemu objektu (stolový a nástenný typ. Tento monitor možno použiť s montážnym panelom kompatibilným so štandardom VESA.) Podrobnejšie informácie nájdete v pokynoch na nástennú montáž zariadenia podľa štandardu VESA.

Otvory pre bezpečnostný zámok Kensington

- voliteľné

Na pripevnenie bezpečnostného kábla, ktorý je možné zakúpiť samostatne v obchodoch s počítačmi.

Zbernica USB (Universal Serial Bus) je nová pohodlná metóda na pripojenie stolových periférnych zariadení k počítaču. Pomocou USB môžete pripojiť myš, klávesnicu a ďalšie periférne zariadenia k monitoru, a nie k počítaču. To poskytuje väčšiu flexibilitu pri inštalácii systému. Zbernica USB umožňuje sériovo pripojiť až 120 zariadení k jednému portu USB a umožňuje „horúce“ pripojenie a odpojenie (t. j. na zapnutom počítači), pričom podporuje automatickú detekciu a konfiguráciu. Tento monitor má vstavaný USB rozbočovač, ktorý umožňuje pripojenie až 2 ďalších zariadení USB s napájaním cez zbernicu USB.

Pripojenie k portu USB

1. Pripojte horný port monitora k dolnému portu USB na počítači alebo rozbočovači pomocou kábla USB. (Počítač musí mať port USB.)
2. Pripojte periférne zariadenia USB k dolným portom monitora.

POZNÁMKA

• Ak chcete aktivovať funkciu rozbočovača USB, monitor musí byť pripojený k počítaču kompatibilnému s USB (s príslušným OS) alebo k rozbočovaču pomocou kábla USB (súčasťou balenia). ■ Pri pripájaní kábla USB skontrolujte, či konektory kábla a zariadenia zodpovedajú. ■ Aj keď monitor pracuje v úspornom režime, zariadenia kompatibilné s USB budú fungovať, ak sú pripojené k hornému aj dolnému portu USB monitora.

Špecifikácie USB

Стандарт USB	Концентратор, обеспечивающий питание по шине USB,совместимый с версией 1,1
Питание устройств, подключаемыхдалее по цепочке	100 мА для каждого (макс.)
	12 Мбит/с (макс.), 1,5 Мбит/с (мин.)
	1 верхний порт2 нижних порта

DÔLEŽITÉ. Tieto konektory USB nie sú určené na použitie so zariadeniami USB s vysokým výkonom, ako sú napríklad videokamery, skenery atď. Spoločnosť LGE odporúča pripojiť zariadenia USB s vysokým výkonom priamo k počítaču.

Digitally yours ■■■■

LG
