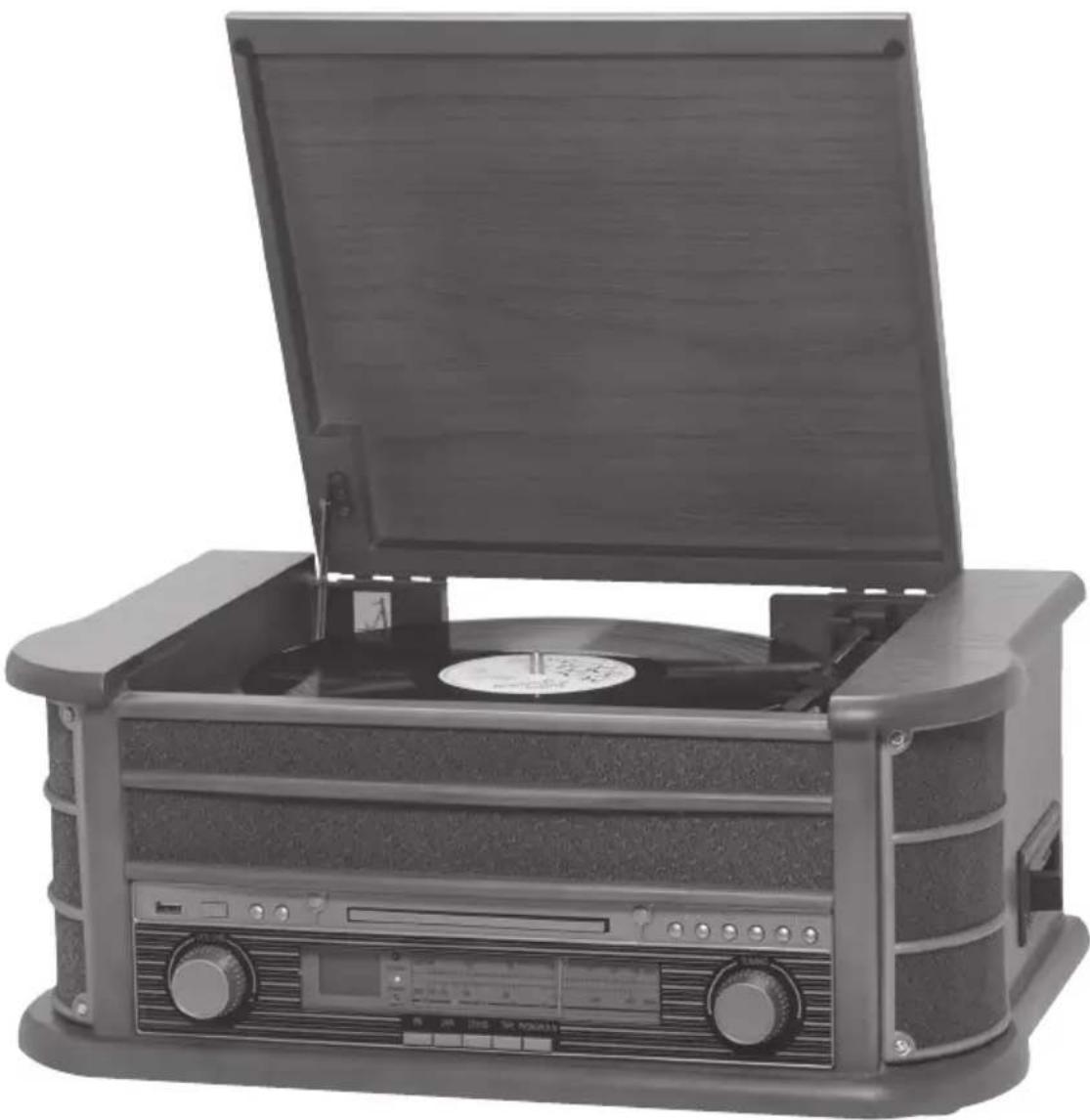

NÁVOD NA OBSLUHU RR-65 Orava

Retro rádio s gramofónom, CD prehrávačom, kazetovým magnetofónom, USB konektorom

Určený účel použitia zariadenia

Zariadenie je určené výlučne na prehrávanie signálu audio z externých zdrojov a zariadení a na príjem a reprodukciu rozhlasového vysielania, v rozsahu, ktorý je stanovený technickými a prevádzkovými parametrami a funkciami, bezpečnostnymi a užívateľskými pokynmi a vonkajšími vplyvmi prevádzkového prostredia.

Elektrické spotrebiče Orava sú vyrobené podľa poznatkov súčasného stavu techniky a uznaných bezpečnostno-technických pravidiel. Napriek tomu môže nesprávnym a neodborným používaním alebo používaním v rozpore s určením vzniknúť nebezpečenstvo poranenia alebo ohrozenia života používateľa alebo tretej osoby, resp. poškodenie zariadenia a iných vecných hodnôt.

1. VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY A UPOZORNENIA

Tento dokument obsahuje dôležité bezpečnostné pokyny a upozornenia pre bezpečnú, správnu a hospodárnu prevádzku elektrického zariadenia. Jeho dodržiavanie pomáha užívatel'ovi vyhnút sa rizikám, zvýšit spo'ahlivosť a životnosť výrobku.

• Pred uvedením zariadenia do prevádzky Vám odporúčame pozorne si preštudovat návod na obsluhu a zariadenie obsluhovať podľa stanovených pokynov!

• Bezpečnostné pokyny a upozornenia uvedené v tomto návode nezahřnajú všetky možné podmienky a situácie, ku ktorým môže pri používaní zariadenia dôjst. Používatel' musí pochopit, že faktorom, ktorý nie je možné zabudovať do žiadneho z výrobkov, je zodpovednosť a opatrnosť. Tieto faktory teda musia byť zaistené používatel'om/používatel'mi používajúcimi a obsluhujúcimi toto zariadenie.

• Nedodržaním bezpečnostných pokynov a upozornení výrobca nezodpovedá za akékol'vek vzniknuté škody na zdraví alebo majetku!

• Pred prvým použitím zariadenia sa dôkladne presvedčte, že je zariadenie kompletné a nevykazuje viditelné známky poškodenia. Ak je výrobok chybný alebo ak má akékolvek viditelné poškodenie, výrobok nepoužívajte.
• Návod na obsluhu udržujte podľa možnosti v blízkosti zariadenia počas celej doby jeho životnosti. Návod na obsluhu vždy uchovávajte spolu so spotrebičom pre jeho použitie v budúcnosti a použitie novými používatelmi.
• Zariadenie používajte výhradne na účel, na ktorý je určený, a spôsobom, ktorý je stanovený výrobcom.
• Zariadenie je určené na používanie v domácnosti a v podobných vnútorných priestoroch určených na bývanie, bez zvláštneho zamerania.
  Nejde o profesionálne zariadenie na komerčné použitie.
• Nemeňte technické parametre a charakteristiky zariadenia neautorizovanou zmenou či úpravou akejkol'vek časti zariadenia.
• Výrobca nezodpovedá za škody spôsobené počas prepravy, nesprávnym používaním, poškodením alebo zničením zariadenia vplyvom nepriaznivých poveternostných podmienok.

1.2 Bezpečnost prevádzkového prostredia

• Nepoužívajte zariadenie v priemyselnom prostredí ani vo vonkajsom prostredí.
• Prevádzkové prostredie zariadenia udržujte vždy čisté a dobre osvetlené.
• Zariadenie neumiestňujte na nestabilný povrch. Prevrhnutie alebo pád zariadenia môže spôsobit poranenie osôb alebo poškodenie zariadenia.
• Zariadenie nevystavujte priamemu slnečnému žiareniu ani nadmerným zdrojom tepla.
• Nepoužívajte elektrický spotrebič v priestoroch s horľavými kvapalinami, plynmi alebo prachom. Spotrebič môže byť zdrojom iskrenia, čo môže mať za následok vznietenie prachu alebo výparov.

Charakteristiky prevádzkového prostredia

1. Teplota okolia: +5 ÷ +40 °C
2. Vlhkost: 5 ÷ 85 %
3. Nadmorská výška: ≤ 2 000 m
4. Výskyt vody: občasná kondenzácia vody alebo výskyt vodnej pary
5. Výskyt cudzích telies: množstvo a druh prachu nie sú významné

Stupeň ochrany krytom: IP20

- Ostatné charakteristiky prevádzkového prostredia (mechanické namáhanie – rázy a vibrácie, výskyt rastlinstva, živočíchov, poveternostných vplyvov) sú z hladiska účinku na spravne a bezpečné používanie elektrických zariadení zanedbatelné.

• Pred prvým pripojením elektrického spotrebiča do napájacej siete skontrolujte, či sieťové napätie uvedené na štítku spotrebiča zodpovedá napätiu sieťovej zásuvky v domácnosti.
• Elektrický spotrebič je určený pre napájanie zo siete 230 V\~. Elektrická bezpečnost spotrebiča je zaručená výhradne v prípade správneho zapojenia do elektrickej siete.
• Používajte výhradne napájací kábel so zástrčkou (sietovú šnúru), ktorý bol dodaný spolu so zariadením a kompatibilný so sieťovou zásuvkou. Použitie iného kábla môže viest k požiaru alebo zásahu elektrickým prúdom.
• Elektrický spotrebič vždy pripojujte do lahko prístupnej sietovej zásuvky. V prípade vzniku prevádzkovej poruchy je nutné spotrebič čo najrychlejšie vypnút a odpojit zo sietového napájania.
• Napájací kábel/sieťovú šnúru neodpájajte tahaním za kábel/šnúru. Odpojenie vykonajte vytiahnutím prívodu za zástrčku napájacieho kábla/sieťovej šnúry.
• Ak použijete predlžovací napájací kábel, skontrolujte, či celkový menovitý (ampérový) výkon všetkých zariadení pripojených k predlžovaciemu napájaciemu káblu neprevyšuje maximálne prúdové zaťazenie predlžovacieho kábla.
• Ak musíte použit predlžovací napájací kábel alebo napájací blok, zabezpečte, aby bol predlžovací napájací kábel alebo napájací blok pripojený k elektrickej zásuvke, a niě k dálšiemu

predlžovaciemu napájaciemu káblu alebo napájaciemu bloku. Predlžovací napájací kábel alebo napájací blok musia byť určené pre uzemnené zástrčky a zapojené do uzemnenej zásuvky.

• Zástrčka napájacieho kábla spotrebiča musí byť kompatibilná so sietovou zásuvkou. Nikdy nepoužívajte žiadne adapté ani iným spôsobom zásuvku neupravujte. Nepoužívajte nevhodné a poškodené zásuvky.
• Aby ste predišli elektrickému šoku, zapájajte napájacie káble zariadenia do riadne uzemnených elektrických zásuviek. Ak je zariadenie vybavené napájacím káblom s 3-kolíkovou zástrčkou, nevyužívajte adaptéry, ktoré nemajú uzemňujuci prvok, ani neodstraňujte uzemňujúci prvok zo zástrčky alebo adaptéra.
• Neohýbajte, nestláčajte alebo iným spôsobom nevystavujte napájací kábel/sietovú šnúru spotrebiča pôsobeniu mechanického namáhania ani vonkajším zdrojom tepla. Poškodenie napájacieho kábla môže viest k úrazu elektrickým prúdom.
• Pri poškodení napájacieho kábla odpojte spotrebič z elektrickej siete a d'alej nepoužívajte. Ak sú napájací kábel/sieťová šnúra poškodené, musí ju vymeníť výrobca, jeho servisná služba alebo kvalifikovaná osoba, aby sa predišlo nebezpečenstvu úrazu elektrickým prúdom.
• Elektrický spotrebič, ako aj napájací kábel pravidelne kontrolujte a udržujte v čistote. Zástrčku napájacieho kábla pravidelne odpájajte a podľa potreby čistite. Znečistenie prachom alebo inými látkami môže spôsobit narušenie izolačného stavu a následne požiar.
• Elektrický spotrebič nevystavujte pôsobeniu vody alebo vlhkému prostrediu. Vniknutie vody do spotrebiča zvyšuje riziko úrazu elektrickým prúdom. Ak je napájací kábel mokrý, alebo do spotrebiča vnikla voda, okamžite ho odpojte z elektrickej siete. Ak je spotrebič pripojený k sieťovej zásuvke a je to možné, vypnite napájanie pri elektrickom ističi ešte pred pokusom o odpojenie napájania. Ak vyťahujete mokré káble zo živého zdroja napájania, bud’te nanajvýš opatrní.
• Ak pri inštalácii (pripájaní) elektrického zariadenia dochadza k demontáži ochranných krytov, tak po ukončení inštalácie nesmú byť jeho elektrické časti prístupné používatel'om.

• Tento spotrebič je určený na používanie osobami bez elektrotechnickej kvalifikácie (laikmi) podľa pokynov určených výrobcom.
• Obsluhe zariadenia náležia činnosti, ako je zapínanie a vypínanie zariadenia, používatel'ská manipulácia a nastavovanie prevádzkových parametrov, vizuálna alebo sluchová kontrola zariadenia a používatel'ské čistenie a údržba.
• Tento spotrebič môžu používať deti vo veku 8 rokov a staršie a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a znalostí, len ak sú pod dozorom alebo vedením zodpovednej osoby, boli poučené o používaní spotrebiča bezpečným spôsobom a rozumejú pripadným nebezpečenstvám.
• Čistenie a používatel'skú údržbu môžu vykonávať deti od 8 rokov a staršie len pod dozorom zodpovednej osoby.
• Deti sa so spotrebičom nesmú hrat.
• Počas používania a prevádzky udržujte spotrebič vždy mimo dosahu detí. Nezabudnite na to, že spotrebič je možné stiahnuť aj za voľne prístupnú sieťovú šnúru.
• Pri obsluhe elektrického spotrebiča vždy dbajte na zvýšenú opatrnost. Nepoužívajte elektrický spotrebič, ak ste nadmerne unavení, pod vplyvom liekov alebo omamných látok znižujúcich pozornost a sústredenie. Nepozornost pri obsluhe môže viest k vážnemu zraneniu.

• Bežné používatel'ské čistenie a údržbu elektrického spotrebiča vykonávajte len odporučeným spôsobom. Na čistenie nepoužívajte rozpúšťadlá ani drsné čistiace predmety. Znečistenie a viditel'né škvrny od dotyku prstov, resp. rúk je možné vyčistiť použitím čistiacich saponátov, špeciálne navrhnutých na čistenie domácich spotrebičov.
• Pokiaľ elektrický spotrebič nepoužívate, čistíte ho, alebo ked' sa na spotrebiči vyskytla porucha, spotrebič vždy odpojte z napájania z elektrickej siete.
• Elektrický spotrebič nerozoberajte. Spotrebič pracuje s nebezpečným napátím. Z toho dôvodu vždy spotrebič pri používatel'skej údržbe vypnite a odpojte ho z napájacej siete. V prípade poruchy prenechajte opravu na autorizovany servis.
• Záručnú, ale aj pozáručnú opravu elektrického spotrebiča zverte len príslušnému kvalifikovanému odborníkovi.

2. Špeciálne bezpečnostné pokyny. Čítajte pozorne!

Elektrické zariadenie je navrhnuté a vyrobené takým spôsobom, aby umožnovalo

bezpečnú obsluhu a používanie osobami bez odbornej kvalifikácie. Aj napriek všetkým opatreniam, ktoré boli výrobcom vykonané pre bezpečné používanie, obsluha a používanie nesie so sebou určité zostatkové riziká a s nimi spojené možné nebezpečenstvá.

Pre upozornenie na možné nebez- pečenstvá boli na zariadení a v sprievodnej

dokumentácií použité nasledujúce symboly a ich význam:

Nebezpečenstvo úrazu elektrickým prúdom! Nebezpečenstvo vážneho zranenia alebo ohrozenia života!

Tento symbol upozorňuje používatelov, že pri nedodržaní bezpečnostných pokynov pri obsluhe a používaní zariadenia hrozí:

Nebezpečenstvo vážneho zranenia alebo ohrozenia života! Nebezpečenstvo poškodenia zariadenia alebo inej škody na majetku!

Preprava

- Na prepravu zariadenia používajte len vozík alebo mobilný stolík určený alebo

odporúčaný výrobcom. Pri použi- tí prepravného vozíka dbajte na opatrnost pri pohybe, aby nedošlo k prevrhnutiu zariadenia.

- Zariadenie vždy prenášajte po odpojení všetkých káblových spojení.

- Zariadenie prenášajte uchopením za bočné kryty.

Hrozí nebezpečenstvo vážneho zranenia alebo ohrozenia života! Hrozí nebezpečenstvo poškodenia zariadenia!

Rozbalenie/Obaly

• Zariadenie a príslušenstvo pred jeho uvedením do prevádzky vybalte a zbavte všetky jeho časti zvyškov obalových materiálov, etikiet a štítkov a tieto odložte na bezpečné miesto alebo uschovajte predovšetkým mimo dosahu detí a nespôsobilych osôb.
• Zariadenie pred jeho uvedením do prevádzky očistite podľa pokynov v časti „Uvedenie do prevádzky“, resp. „Cistenie“.
• Zariadenie, dial'kový ovládač a sieťovú šnúru so zástrčkou nikdy nečistite spôsobom, pri ktorom by mohlo dôjst k natečeniu čistiacej kvapaliny do zariadenia.
• Tieto časti očistite len mierne navlhčenou tkaninou a utrite do sucha alebo nechajte ušchnúť.
• Čistenie zariadenia vykonávajte len vtedy, pokial' je zariadenie vypnuté a odpojené z napájania z elektrickej siete.

Kontrola/Uvedenie do prevádzky

• Odporúčame vykonať prvotnú aj následné pravidelné kontroly zariadenia.
• Zariadenie nikdy nepoužívajte, pokiaľ je neúplné, poškodené alebo v priebehu používania došlo k poškodeniu akejkol'vek jeho časti.
• Nepoužívajte neoriginálne a neúplné časti zariadenia a jeho príslušenstvo.
• Používajte len odporúčané časti a príslušenstvo k inštalácii zariadenia.

Hrozí nebezpečenstvo vážneho zranenia!

Hrozí nebezpečenstvo poškodenia zariadenia alebo inej škody na majetku!

• Pokiál' bolo zariadenie prepravované a skladované pri nízkych teplotách (napr. v zimnom období) alebo nadmernej vlhkosti, najskôr ho nechajte asi 1 - 2 hodiny „aklimatizovat“ pri izbovej teplote, čím sa odstráni prípadná vlhkost' v elektrických/elektronických častiach, ktorá vzniká pri zmene teploty prostredia.
• Zariadenie nezapínajte a nevypínajte zaşunutím alebo vytiahnutím sieťovej šnúry zo sieťovej zásuvky.
• Zariadenie pri zvyčajnom používaní vždy najskôr pripojte k napájaniu do sieťovej zásuvky a potom zapnite hlavným vypínačom.
• Po ukončení použitia zariadenie vypnite hlavným vypínačom a následne vytiahnite sieťovú šnúru zo sieťovej zásuvky.

- Pokial' na zariadení nefunguje hlavný vypínač, zariadenie nepoužívajte.

- Zariadenie je pod nebezpečným napätím, pokial' je pripojené sietové napájanie.

Umiestnenie/Inštalácia

• Zariadenie umiestňujte iba na:

- rovné, pevné a stabilné podložky

- na stolý a stolíky, na časti nábytku vhodné na umiestnenie audio/video zariadení.

- Vždy sa uistite, že miesto, na ktoré chcete zariadenie umiestniť, má dostatočný

priestor, mechanickú pevnosť a nosnosť.

- Zariadenie neinštalujte v priestoroch (napr. uzavreté skrinky knižníc, vstavane skrine a skrinky a pod.), pri których nie je zabezpečený dostatočný okolitý priestor a vetranie.

- Pre zabezpečenie požadovanej cirkulácie vzduchu ponechajte v okolí zariadenia

dostatočný volný priestor. Odporúča sa ponechat min. 10 cm zo všetkých stran.

- Zariadenie nezakrývajte ani čias-točne. Na zariadenie nekladťe žia-dne predmety a/alebo dekoračné a iné tkaniny, nevkladajte a nenechajte vnikať do ventilačných otvorov a do otvorov krytov zariadenia cudzie telesá.

- Nezakrývajte otvory krytov určené na prúdenie vzduchu. Ventilácia vzduchu zabezpečuje spolahlivú a bezpečnú prevádzku zariadenia.

Hrozí nebezpečenstvo požiaru! Upozornenie!

- Zariadenie audio a dial'kový ovládač nevystavujte pôsobeniu:

- priameho slnečného žiarenia, zariadení produkujúcich teplo,

- vibrácií a mechanického namáha- nia,

- nadmernej prašnosti,

- vody a nadmernej vlhkosti,

- hmyzu,

- agresívneho vonkajšieho prostredia.

- Zariadenie audio (a dialkový ovládač) neumiestňujte:

- do miest, kdě sa používajú lekárske prístroje. Môže dôjst k narušeniu ich funkcie;

- na nestabilné vozíky, stojany alebo stoly;

- na nerovný, nestabilný a znečistený povrch;

- na tesný okraj stolov, stolíkov alebo častí nábytku;

- v blízkosti nádob s vodou alebo inými tekutinami.

- Neumiestňujte nádoby s vodou alebo inými tekutinami na police, ktoré sú umiestnené nad zariadením.

- Neumiestňujte žiadne predmety, zvlášť predmety s otvoreným ohňom, na zariadenie alebo na police, ktoré sú umiestnené nad zariadením.

Varovanie!

- Zariadenie umiestňujte na miesto, na ktoré nemôžu vol'ne dosiahnuť deti.

- Zabráňte, aby deti so zariadením manipulovali. Zariadenie sa môže na deti prevrhnúť a spôsobit vážne zranenie.

- Mechanické poškodenie (prasknutie plastových krytov) zariadenia môže spôsobit'

vážne zranenie.

Hrozí nebezpečenstvo vážneho zranenia!

Hrozí nebezpečenstvo poškodenia zariadenia alebo iných vecných škôd!

- Zariadenie neumiestňujte a nepoužívajte v blízkosti nádob obsahujúcich vodu. Ak by zariadenie spadlo do vody, nevyberajte ho! Najskôr vyti-ahnite vidlicu sietovej šnúry zo sie-tovej zásuvky a až potom zariadenie vyberte z vody. V takýchto prípadoch odneste zariadenie na kontrolu do odborného servisu, aby preverili, či je bezpečné a správne funguje.

- Zariadenie a jeho príslušenstvo nevystavujte pôsobeniu silných vibrácií a/alebo

nárazov. Zabráňte, aby na zariadenie nepadali alebo nenarážali žiadne predmety.

Hrozí nebezpečenstvo vážneho zranenia!

Hrozí nebezpečenstvo poškodenia zariadenia alebo iných vecných škôd!

- Zariadenie nepoužívajte v prostredí s nebezpečenstvom výbuchu v prítomnosti horľavých látok a ich výparov, hmly alebo prachu a v atmosférických podmienkach, kde sa po vznietení spaliny jednoduchým spôsobom šíria vzduchom.

- Zariadenie nepoužívajte v blízkosti zdrojov nadmerného tepla a otvoreného plameňa.

Hrozí nebezpečenstvo výbuchu a/ alebo vzníku požiaru!

Prevádzka/Dozor

- Počas používania a prevádzky majte zariadenie pod dozorom!

- Dávajte pozór na bezpečné a správne pripojenie všetkých elektrických káblových spojení.

V prípade, ak nie je sieťová šnúra pevne spojená so zariadením, dávajte pozor, aby nedošlo k jej odpojeniu zo zariadenia, pokial'je zástrčka zapojená k sieťovej

zásuvké. Vol'ný koniec sieťovej šnúry je pod nebezpečným napätím. Neza-súvajte do koncovky žiadne vodivé predmety.

• Počas silnej búrky sa nedotýkajte zariadenia, siet'ovej šnúry, príp. anténneho systému. Mohol by vás zasiahnuť elektrický prúd od atmosférického výboja. Počas búrky alebo ak zariadenie dlhodobo nepoužívajte, odpojte siet'ovú šnúru z napájania.
• Zariadenie odpojte zo sieťového napájania, pokiaľ ponechávate deti alebo nespôsobilé osoby v blízkosti zariadenia bez dozoru.

Hrozí nebezpečenstvo vážneho zranenia!

Hrozí nebezpečenstvo požiaru!

• Sieťovú šnúru a signálné káble nezväzujte do spoločných zväzkov. Káble spoločne nezmotávajte. Sieťová šnúra musí zostat’ prístupná pre bezpečné odpojenie zariadenia z elektrickej siete.
• Sieťovú šnůru a signálne káble nevystavujte mechanickému namáhaniu a poškodeniu.
• Sieťovú šnúru a signálne káble neponechávajte voľne visieť a neu možnite, aby boli voľne dostupné a dosiahnutelňé detmi.

Hrozí nebezpečenstvo vážneho zranenia!

• Zariadenie obsahuje časti krytov (ventilačné mriežky), ktoré sa môžu pri zvyčajnej
  činnosti zahrievať. Nedotýkajte sa týchto častí zariadenia.

- Zariadenie nikdy nenechávajte vol'ne prístupné a neodkladajte s vol'ne prístupnou

sietovou šnúrou. Deti by mohli zariadenie za sietovú šnúru stiahnuť.

Hrozí nebezpečenstvo vážneho zranenia!

- Zariadenie je vybavené na reprodukciu audio signálu pomocou pomocou slúchadiel. Nepoužívajte sluchadlá nastavené na extrémnu úroveň akustického tlaku.

Hrozí vážne poškodenie alebo strata sluchu!

Výstraha!

- Ak nebudete zariadenie dlhší čas používať, odpojte sieťovú šnúru z napájania zo sieťovej zásuvky. Usadzovanie prachu a vlhkost prostredia môžu spôsobit narušenie elektrickej izolácie.

Hrozí nebezpečenstvo vzniku požiaru!

• Zariadenie neskladujte s omotanou sieťovou šnúrou okolo jeho tela. Sieťovú šnúru vol’ne „poskladajte“ spôsobom, akým bola poskladaná v originálnom obale od výrobcu.
• Zariadenie nikdy nepreťažujte nad limity stanovené technickymi parametrami!
• V prípade, že počas používania zariadenia spozorujete akékol'vek nešstandardné prejavy (zvuky, zá-pach, dym, ...), zariadenie okamžite vypnite a odpojte z napájania z elektrickej siete. Zariadenie nechajte skontrolovať v odbornom servise.

- Batérie vložte tak, aby súhlasili symboly „+“ a „−“ na batériách a na vnútornej strane krytu dial'kového ovládača.

- Nemanipulujte s batériami kovovým náradím (napr. pinzetou a pod.). Vodivý kontakt obidvoch pólov batérie môže spôsobit skrat.

- Pokial'diál'kový ovládač dlhšiu dobu nepoužívate, odporúča sa batérie zo zariadenia vybrať. Chránite tak zariadenie pred poškodením od vytečených batérií.

• Pri nesprávnom zaobchádzaní môžu batérie explodovať.
• Batérie nenàbíjajte, nerozoberajte ani nevhadzujte do ohňa.
• Pri zasiahnutí vyhl'adajte odbornú lekársku pomoc.

- Informácie v tomto návode popisujú najmä ovládacie prvky na zariadení. Na ovládanie systému môžete taktiež použiť ovládacie prvky na dialkovom ovládaní, ak majú podobné alebo rovnaké názvy ako ovládacie prvky na zariadení.

Disky, ktoré je možné prehrávať v tomto systéme

Formát diskov

Audio CD Označený logom Audio CD

CD-R/CD-RW Disky so súbormi audio CD

Poznámka

V tomto systéme nie je možné prehrávať niektoré CD-R alebo CD-RW disky v závislosti od kvality záznamu a stavu samotného disku, alebo vlastností zariadenia, na ktorom bol záznam vykonávaný, aj napriek tomu, že je v niektorom z podporovaných formátov, ak nebol záznam vykonaný týmto systémom.

Disk sa tiež neprehrá, ak nebol správne uzatvorený. Nejedná sa o poruchu zariadenia.

Podrobnosti pozrite v návode na použitie záznamového zariadenia.

Poznámky k diskom

Manipulácia s diskmi

• Disk chytajte iba na okrajoch, aby ste predišli znečisteniu povrchu disku. Nedotýkajte sa povrchu disku.
• Na povrch disku nič nelepte. Nepoužívajte lepidlá ani nevhodné popisovače.
• Nepoužívajte disky neštandardných tvarov.
• Disk nevystavujte priamemu slnečnému žiareniu ani tepelným zdrojom, ako sú klimatizačné potrubia, ani nenechávajte disk v zaparkovanom aute na slnku, pretože teplota v interiéri sa môže značne zvýšit.
• Po ukončení prehrávania umiestnite disk na svoje miesto do obalu.

Čistenie

• Pred prehrávaním vyčistite disk pomocou čistiacej handričky.
  Disk čistite smerom od stredu k okrajom.
• Na čistenie nepoužívajte rozpúšťadlá ako benzín, riedidlo, bežne dostupné čistiace prostriedky, ani antistatické spreje určené pre čistenie vinylových LP platní.

Poznámky ku klasickým LP platniam

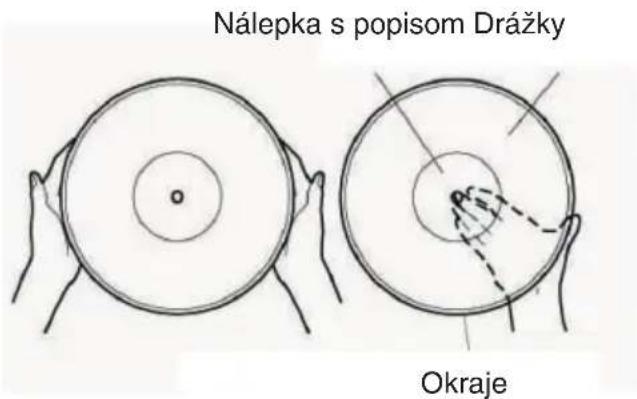

Manipulácia s platňami

• Platňu chytajte iba na okrajoch, aby ste predišli znečisteniu jej povrchu. Nedotýkajte sa povrchu platne a drážok. Nečistotv a mechanické poškodenia znižuiú kvalitu reprodukcie.
  • Na povrch platne nič nelepte.
• Platňu nevystavujte priamemu slnečnému žiareniu ani tepelným zdrojom, ako sú klimatizačné potrubia, ani nenechávajte platne v zaparkovanom aute na slnku, pretože teplota v interiéri sa môže značne zvýšit.
• Po ukončení prehrávania umiestnite platne do ich obalu.
• Platne skladuite vo vertikálnej polohe. Pri skladovaní na ležato sa môžu poškodit.
• Platne skladuite mimo prašné prostredie a na miestach bez vibrácií a otrasov.

• Pred prehrávaním vyčistite platňu pomocou mäkkej a suchej čistiacej antistatickej handričky. Platňu čistite pozdlž drážok.
• Na čistenie nepoužívajte rozpúšťadlá ako benzín, riedidlo, bežne dostupné čistiace prostriedky.

Výmena prenosky s ihlou

Ihla má pri bežnom používaní priemernú životnosť cca 50 hodín. Prenosku odporúčame vymeniť ihned', ako spozorujete zhoršenie kvality zvuku (skreslenie). Používaním poškodenej ihly môžete poškodiť platne. Pri najvyššej rýchlosti 78 ot./min. sa ihla opotrebúva rýchlejšie.

Upozornenia

1. Vrchnú časť prenosky potlačte plochým skrutkovačom nadol v smere šípky A.
2. Prenosku vyberte potiahnutím smerom dopredu.

Vloženie novej prenosky

1. Uchopte predný okraj prenosky a vtlacte ju do ramena v smere šípky B.
2. Potlačte prenosku v smere šípky C, aby zacvakla na miesto.

A C B

Vodiace kolíky

Dodávané príslušenstvo

44 Otočný tanier
45 Stredový adaptér pre SP platne s rýchlostou 45 ot./min.
46 Ovládač dvíhania ramena prenosky
Dvíhanie ramena prenosky.
47 Ovládač automatického zastavenia
48 Prepínač rýchlosti otáčok (33, 45, 78 ot./min.)
49 Držiak ramena prenosky s poistkou
50 Rameno prenosky s ihlou

Telo zariadenia

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

1 Vrchný kryt

Kryt gramofónu

2 Podporná konzola krytu gramofónu so zaistením

3 Reproduktory

4 USB konektor

Pripojenie MP3 prehrávača/ USB pamäťovej jednotky

5 Prepínač POWER

Zapnutie/vypnutie zariadenia

6 Tlačidlo RECORD

Nahrávanie

7 Tlačidlo FUNCTION

Zobrazovanie informácií

11 Senzor signálov DO

Svieti, ked' je naladená FM stanica s kvalitným stereo signálom/ Svieti počas nahrávania

14 Stupnica ladenia pre pásmo UKW (FM)

Zobrazovanie naladėnej frekvencie

15 Stupnica ladenia pre pásmo MW (AM)

Zobrazovanie naladenej frekvencie

16 Ihlica ladenia

Ukazovatel' naladenej frekvencie

Zapnutie magnetofónu a jeho vstupu

21 Tlačidlo PHONO/AUX IN (LED indikátor na stupnici)

Zapnutie gramofónu a vstupu AUX

22 Nosič disku

Na nosič položte disk (popisom nahor)

23 TUNING

Ovládač ladenia FM/AM staníc

24 Tlačidlo ▶II PLAY/PAUSE

Prehrávanie/pozastavenie

25 Tlačidlo ■ STOP

Zastavenie prehrávania

Posuv vpred. Pre zrýchlený posuv vpred tlačidlo pridržte zatlačené.

Prepínanie režimu prehrávania

29 Tlačidlo OP/CL

Otvorenie/zatvorenie nosiča disku

31 Otvor pre vloženie kazety

Vkladanie kazety

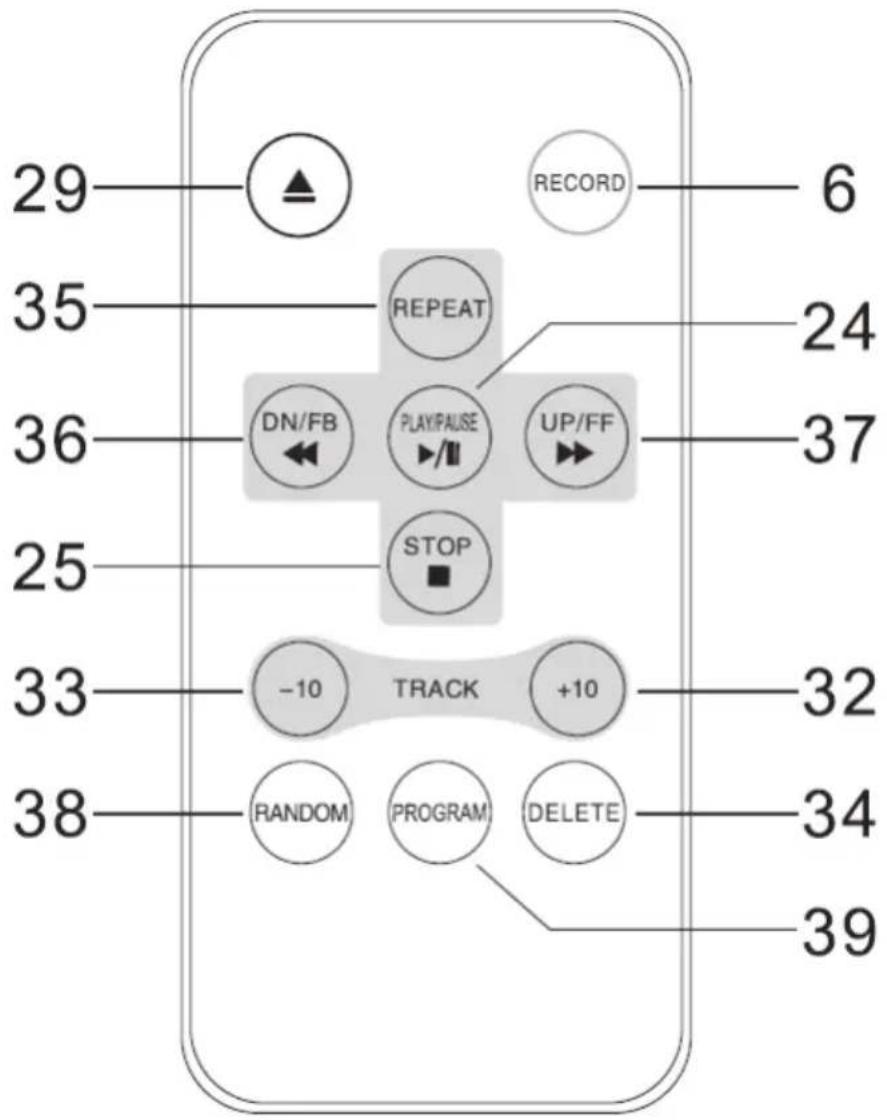

Dial'kové ovládanie

29 35 36 25 33 38 RECORD 24 DN/FB REPEAT PLAY/FAUSE UP/FF STOP -10 TRACK +10 RANDOM PROGRAM DELETE 37 6 32 34 39

29 Tlačidlo

Otvorenie/zatvorenie nosiča disku.

35 Tlačidlo REPEAT

Opakované prehrávanie

36 Tlačidlo ◀ ◀ DN/FB

Posuv vzad. Pre zrýchlený posuv vzad tlačidlo pridržte zatlačené.

25 Tlačidlo ■ STOP

Zastavenie prehrávania

33 Tlačidlo -10

Prepnutie o 10 skladieb vzad

38 Tlačidlo RANDOM

Náhodné prehrávanie

6 Tlačidlo RECORD

Nahrávanie

24 Tlačidlo ▶II PLAY/PAUSE

Prehrávanie/pozastavenie

Posuv vpred. Pre zrýchlený posuv vpred tlačidlo pridržte zatlačené.

32 Tlačidlo +10

Prepnutie o 10 skladieb vzad

34 Tlačidlo DELETE

Vymazanie nahraného disku

39 Tlačidlo PROGRAM

Prehrávanie programu

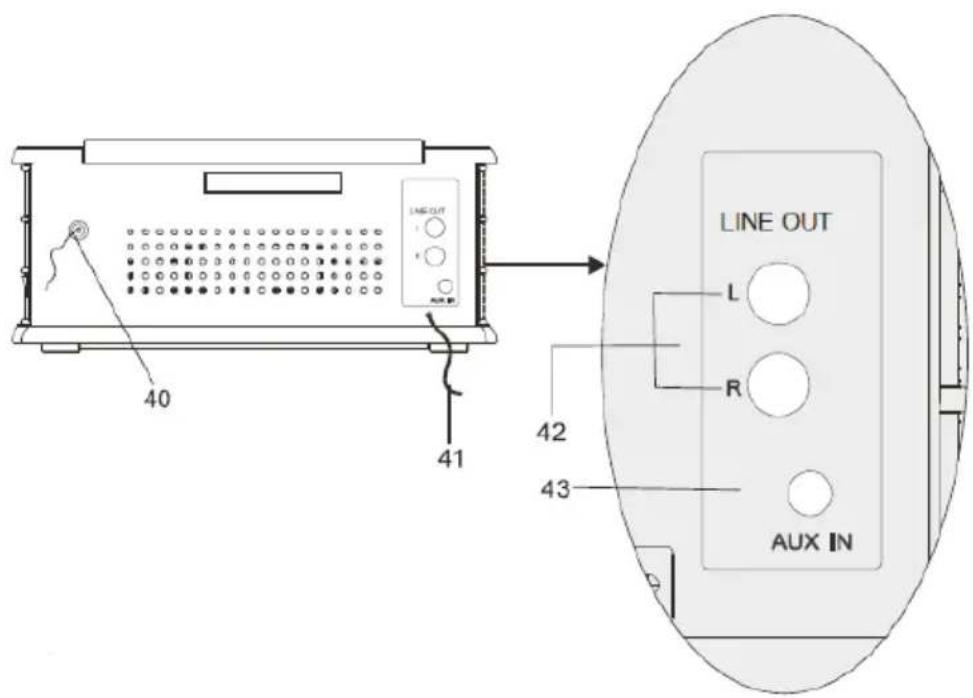

Zadný panel

Pripojenie do elektrickej zásuvky.

42 Konektory LINE OUT (L/R)

Pripojenie externého audio zariadenia pre výstup zvukového signálu do pripojeného zariadenia

43 Konektor AUX IN

Pripojenie externého audio zariadenia pre vstup signálu z pripojeného audio zariadenia

Systém je možné obsluhovať dodávaným dialkovým ovládaním.

Batéria je už vložená, aktivujte ju vytiahnutím izolačnej fólie.

Ak sa batéria vybije, vymeňte ju za novú, rovnakého typu.

Otvorte držiak pre batériu na zadnej strane DO.

Do držiaka vložte rovnakú batériu (lithium CR 2025). Pri vkladaní dodržte správnu polaritu.

Zatvorte držiak batérie.

• Nenechávajte dialkové ovládanie na velmi teplých alebo vlhkých miestach.
• Nepoužívajte iné typy batérií.
• Dbajte na to, aby sa do dialkového ovládania nedostal žiadny predmet, najmä počas výmeny batérie.
• Neumiestňujte zariadenie tak, aby bol senzor dialkového ovládania vystavený priamemu slnečnému svetlu, alebo svetlu zo svietidiel. V opačnom prípade môže dochádzať k funkčným poruchám pri ovládaní pomocou dialkového ovládania.
• Ak nebudete dialkové ovládanie používať počas dlhšej doby, vyberte batériu, aby ste predišli možnému vytečeniu obsahu batérie a následnej korózii.

Zapojenia

Zadný panel

dný panel FM drôtová anténa LINE OUT L R AUX IN

A Nastavenie antén

• Aby nebol signál zašumený, umiestnite zariadenie d'alej od iných komponentov.
  • FM drôtovú anténu roztiahnite na maximum.
• Po narovnaní FM drôtovej antény ju umiestnite do maximálnej vodorovnej polohy.

Pre pásmo AM zariadenie využíva vstavanú feritovú anténu. Pre kvalitný príjem v pásme AM otáčajte celým zariadením do takej polohy, v ktorej bude príjem najkvalitnejší.

B Pripojenie siet'ovej šnúry

Sieťovú šnúru pripojte do l'ahko dostupnej elektrickej zásuvky s predpísaným napätím 230V/50 Hz. Ak spozorujete nejaký problém, ihned' odpojte sieťovú šnúru od elektrickej zásuvky.

C Pripojenie linkového výstupu do iného audio zariadenia

Konektory LINE OUT (L/R) na zadnom paneli prepojte pomocou RCA kábla so vstupnými audio konektormi na inom audio zariadení. Potom budete môčť reprodukovať zvuk z tohto zariadenia iným pripojeným zariadením (napr. reproduktormi HiFi zosilňovača atd').

Dodržte farebné rozlíšenie konektorov na zariadeniach a kábli.

Červený konektor pripojte do červeného konektora (pravý kanál) a biely alebo čierny konektor pripojte do bieleho alebo čierneho konektora (ľavý kanál).

Pripojenie linkového výstupu z iného audio zariadenia

Do konektora AUX IN na zadnom paneli pripojte pomocou vhodného kábla výstupné audio konektory na inom zariadení (napr. PC).

Potom budete môčť reprodukovať zvuk z iného zariadenia reproduktormi tohto zariadenia.

Príprava na použitie

1 Opatrne zariadenie vyberte z obalu a odstráňte z neho všetok baliaci materiál.
2 Odmotajte sieťovú šnuru a roztiahnite ju do plnej dĺžky.
3 Odmotajte FM drôtovú anténu a roztiahnite ho do plnej dĺžky.
4 Umiestite zariadenie na rovnú a pevnú plochu s prístupom k sieťovej zásuvke, mimo dosah priameho slnečného svetla a zdrojov nadmerného tepla, prachu, vlhkosti, otrasov a silných magnetických polí.
5 Z prenosky gramofónu odstráňte ochranný prvok jeho vytiahnutím.
6 Jemným potlačením blokovacej spony, ktorá bola použitá pre zaistenie ramena prenosky počas prepravy, doprava uvolňnite a odblokujte rameno prenosky.
Ak budete zariadenie prenášať, rameno prenosky znova zablokujte sponou.
7 Pripojte sieťovú šnúru do elektrickej zásuvky.

CHRÁŇTE SVOJ NÁBYTOK

Tento model je vybavený neklzavými gumovými „nožičkami“, ktoré bránia tomu, aby sa zariadenie pohybovalo, kým manipulujete s ovládacími prvkami. Tieto „nožičky“ sú vyrobené z neklzavého gumového materiálu so špeciálnym zložením, aby nezanechával na nábytku žiadne stopy alebo škvrny. Avšak niektoré typy leštidiel nábytku na báze ropy, konzervačné prípravky na drevo alebo čistiace spreje môžu spôsobit zmäknutie „nožičiek“, ktoré potom môžu zanechávať na nábytku stopy alebo čiastočky gumy. Aby nedošlo k poškodeniu vášho nábytku, odporúčame, aby ste zakúpili malé samolepiace podložky a tieto podložky aplikovali na spodnú časť gumových „nožičiek“ skôr, ako zariadenie postavíte na chúlostivý drevený nábytok.

DÔLEŽITÉ:

Otváranie a zatváranie veka

Ak chcete veko otvorit, zdvihnite ho čo najvyššie, kým sa podoporná konzola veka nezaistí v polohe otvoreného veka.

Ak chcete veko zatvorit, potiahnite konzolu mierne dopredu, aby sa uvolnila a potom veko pomaly spustite nadol.

ABY NEDOŠLO K POŠKODENIU SKRINE ALEBO VEKA, NIKDY VEKO NEZATVÁRAJTE TLAKOM SMEROM DOLE NASILU. VŽDY HO NAJPRV NADVIHNITE, ABY SA UVOĽNILI ZAISTENÉ ZÁPADKY VEKA.

Základné operácie

1 Stlačením POWER zapnite zariadenie. Rozsvieti sa indikátor napájania.
2 Stlačením príslušného toalčidla pre výber zdroja zvuku/vstupu zvolte želaný zdroj zvuku (MW/UKW/CD/USB/SD/TAPE/PHONO/AUX IN).
3 Otáčaním ovládača VOLUME na zariadení nastavte hlasitosť.

Gramofón – Prehrávanie klasických platní (PHONO)

Toto zariadenie má plnohodnotný trojrychlostný remeňom poháňaný gramofón. Môžete tak prehrávať platne alebo z nich nahrávať skladby.

Platne môžete prehrávať rýchlosťou 33, 45 a 78 ot./min.

1 Stlačením tlačidla POWER zapnite zariadenie.
2 Stlačením tlačidla PHONO zapnite gramofón (zvolíte zdroj vstupného signálu (vstup) pre gramofón).
3 Uistite sa, že ste z prenosky odstránili kryt ihly a uvolínili sponu zablokovania ramena prenosky jej jemným posunutím doprava, ktorá zaistóvala rameno prenosky na opierke ramena prenosky.

4 Nastavte prepínač rýchlosti gramofónu na príslušnú rýchlost – 33, 45 alebo 78 ot./min. Ak chcete prehrávať SP platňu (tzv. singel s velkým stredovým otvorom) nahrávanú pri rýchlosti 45 ot./min., nasadťe na stredový trň taniera gramofónu adaptér pre rýchlost 45 ot./min.

6 Ovládačom podvihnutia ramena podvihnite rameno prenosky z opierky a rukou zlahka presuňte rameno prenosky k vonkajšiemu okraju platne, aby bola ihla nad začiatkom drážky v platni.

Tanier gramofónu sa automaticky zapne a začne sa otáčat.

Rameno prenosky

prenosky

Ak chcete prehrávanie ukončiť manuálne, ovládačom podvihnutia ramena podvihnite rameno prenosky z povrchu platne a rukou zľahka presuňte rameno prenosky do držiaka ramena.

Rameno prenosky

Ovláda

8 Pre pozastavenie prehrávania stlačte ▶II PLAY/PAUSE (prehrávanie/pozastavenie). Prehrávanie obnovíte opätovným stlačením tlačidla.

9 Prehrávanie zastavíte stlačením tlačidla ■ STOP (zastavenie).

10 Zatlačením a pridržaním tlačidla I◀◀ (Zrýchlený posuv vzad)/▶▶I (Zrýchlený posuv vpred) vykonávate zrýchlený posuv vzad/vpred.

11 Stlačením tlačidla I◀◀ (Posuv vzad)/▶▶I (Posuv vpred) vykonávate prepínanie na predošlú/ nasledovnú skladbu.

Poznámka:

• Ak je priestor pre disk prázdny alebo nie je možné načítať disk (nekompatibilný formát), zobrazí sa prázdne zobrazenie.
• Priestor pre disk nenechávajte otvorený. Na laserový optický mechanizmu sa bude usádzať prach a nečistoty.
• CD disky neskladujte v prašnom a horúcom prostredí.

Opakované prehrávanie

1 Stlačením REPEAT počas prehrávania aktivujte režim opakovaného prehrávania aktuálnej skladby.
2 Ďalším stlačením REPEAT aktivujte režim opakovaného prehrávania všetkých skladieb.
3 Ďalším stlačením aktivujete režim náhodného prehrávania RANDOM.
4 Režim opakovaného prehrávania deaktivujete d'alším stlačením REPEAT. Režim opakovaného prehrávania sa zruší aj po stlačení tlačidiel OPEN/CLOSE, POWER, FM/AM, PHONO, AUX, TAPE.

Poznámky:

Ak stlačíte tlačidlo I◀◀ (Posuv vzad) počas prehrávania v náhodnom poradí, prepne sa na začiatok aktuálnej skladby.

Zostavenie programu

Táto funkcia umožní zostaviť program z až 32 skladieb. Skladby je možné zaradovať do programu len počas zastavenia (STOP).

V režime prehrávania programu nefunguje režim opakovaného prehrávania a prehrávania v náhodnom poradí.

Program je možné zostaviť len pri uzatvorenom disku.

1 Počas zastavenia prehrávania tlačidlom STOP a stlačením PROGRAM na vysielači DO zapnite režim programovania.
Zobrazí sa "P-01", kde P-01 znamená číslo položky programu.
2 Stláčaním ◀◀◀/▶▶I zarad'te do programu želanú skladbu.
3 Ďalším stlačením PROGRAM potvrdte zvolenú skladbu.
4 Stláčaním ◀◀◀/▶▶I zarad'te do programu dálšiu želanú skladbu.
5 Ďalším stlačením PROGRAM potvrdte zvolenú skladbu.
6 Opakovaním krokov 4 a 5 zadajte do programu ostatné skladby.
7 Stlačením ▶II PLAY/PAUSE (prehrávanie/pozastavenie) spustite prehrávanie programu.
8 Ak chcete zrušť zostavený program, stlačte dvakrát ■ STOP (zastavenie).

Overenie skladieb v programe

Pridanie d'alšej skladby na koniec programu

V režime zastavenia prehrávania stlačte tlačidlo PROGRAM.

Zrušenie (vymazanie) zostaveného programu

Obsah programu vymazete po stlačení niektorého z tlačidiel OPEN/CLOSE, POWER, FM/AM, PHONO, AUX, TAPE, STOP v režime zastavenia prehrávania.

Prepnutie o 10 skladieb vpred/vzad pri prehrávaní MP3 disku

Pre prepnutie o 10 skladieb dopredu a dozadu stlačte tlačidlo +10 alebo -10 na dialkovom ovládaní.

Prehrávanie súborov z USB pamät'ových jednotiek.

Zariadenie dokáže prehrávať audio súbory z USB pamäťových jednotiek.

1 Stlačením POWER zapnite zariadenie.
2 Stlačením CD/USB vyberte zdroj zvuku CD a potom stlačte tlačidlo FUNCTION aby sa zobrazila ikona USB na displeji.
3 Do USB konektora zasuňte USB jednotku s audio súbormi.
Súčasne môže byť zapojená aj USB jednotka aj vložený CD disk.
Načítanie obsahu z pamäťovej jednotky trvá cca 5 - 8 sekúnd, podľa množstva obsahu aj dlhšie.
4 Po načítaní USB pamäťovej jednotky sa spustí prehrávanie. Ak sa tak nestane prehrávanie spustíte stlačením tlačidla ▶II PLAY/PAUSE.
5 Otáčaním ovládača hlasitosti VOLUME nastavte hlasitosť.
6 Pre pozastavenie prehrávania stlačte ▶II PLAY/PAUSE (prehrávanie/pozastavenie).
Prehrávanie obnovíte opätovným stlačením tlačidla.
7 Prehrávanie zastavíte stlačením tlačidla ■ STOP (zastavenie).
8 Zatlačením a pridržaním tlačidla ◀◀◀ (Zrýchlený posuv vzad)/▶▶I (Zrýchlený posuv vpred) vykonávate zrýchlený posuv vzad/vpred.
9 Stlačením tlačidla ◀◀ (Posuv vzad)/ ▶▶I (Posuv vpred) vykonávate prepínanie na predošlú/ nasledovnú skladbu.

Prepnutie o 10 skladieb vpred/vzad pri prehrávaní MP3 disku

Pre prepnutie o 10 skladieb dopredu a dozadu stlačte tlačidlo +10 alebo -10 na dial'kovom ovládaní.

Nahrávanie zo zdrojov CD/TAPE/PHONO/AUX na USB jednotku

Najskôr pripojte USB jednotku, na ktorú chcete nahrávať.

Na jednotke musí byť volné miesto a nesmie byť chránená proti zápisu.

Nahrávanie z CD disku

1 Stlačením tlačidla CD/USB zvolte zdroj nahrávania CD.
2 Na nosič položte CD disk a spustite prehrávanie skladby, ktorú chcete nahrať.
3 Dvakrát stlačte tlačidlo RECORD. Zobrazí sa znak REC na displeji a spustí sa nahrávanie prehrávanej skladby od začiatku.
Ak prehráte celý CD disk, nahrá sa celý CD disk. Nahrávanie pokračuje až do zaplnenia miesta na jednotke.
Ak počas nahrávania stlačíte STOP, nahrávanie sa zruší.

Nahrávanie z MP3 CD disku

1 Stlačením tlačidla CD/USB zvolte zdroj nahrávania CD.
2 Na nosič položte MP3 CD disk a spustite prehrávanie skladby, ktorú chcete nahrat.
3 Dvakrát stlačte tlačidlo RECORD. Zobrazí sa znak REC na displeji a spustí sa nahrávanie prehrávanej skladby od začiatku.

Ak prehráte celý MP3 CD disk, nahrá sa celý disk. Nahrávanie pokračuje až do zaplnenia miesta na jednotke.

Ak počas nahrávania stlačíte STOP, nahrávanie sa zruší.

Nahrávanie z kazety

1 Stlačením tlačidla TAPE zvolte zdroj nahrávania z kazety.
2 Do otvoru pre kazetu zasuňte kazetu a spustite prehrávanie.
3 Dvakrát stlačte tlačidlo RECORD. Zobrazí sa znak REC na displeji a spustí sa nahrávanie prehrávanej kazety.
Nahrávanie pokračuje až do zaplnenia miesta na jednotke.
4 Nahrávanie zastavíte stlačením tlačidla STOP.

Nahrávanie z gramofónu

1 Stlačením tlačidla PHONO/AUX zvolte zdroj nahrávania z gramofónu.
2 Na tanier položte platňu a spustite jej prehrávanie.
3 Dvakrát stlačte tlačidlo RECORD. Zobrazí sa znak REC na displeji a spustí sa nahrávanie prehrávanej platne.
Nahrávanie pokračuje až do zaplnenia miesta na jednotke.
4 Nahrávanie zastavíte stlačením tlačidla STOP.

Nahrávanie zo zdroja AUX IN

1 Pripojte externý zdroj zvuku do konektora AUX IN na zadnom paneli a stlačením tlačidla PHONO/AUX zvol'te zdroj nahrávania AUX IN.
2 Spustite prehrávanie na zdrojovom zariadení pripojenom do konektora AUX IN.
3 Dvakrát stlačte tlačidlo RECORD. Rozsvieti sa indikátor FM ST./REC a spustí sa nahrávanie z pripojeného zariadenia.
Nahrávanie pokračuje až do zaplnenia miesta na jednotke.
4 Nahrávanie zastavíte stlačením tlačidla STOP.

Nahrávanie zo zdroja UKW rádia (FM rádio)

Odstránenie skladieb z USB jednotky

Skladby z USB jednotky môžete odstránit. Pripojte USB jednotku, z ktorej chcete odstránit' skladby,

• Nahrávanie na USB jednotku sa spustí od prvej skladby.
• Po zaplnení USB jednoky, alebo ak je USB jednotka poškodená alebo chránená proti zápisu, nahrávanie nebude možné.
• Ak chcete pokračovať v nahrávaní, uvolnite miesto na jednotke.

Tuner (Rádio FM/AM)

Stanice môžete ladiť v rozhlasovom pásme FM (UKW) a rozhlasovom pásme AM (MW). Pred ladením stlmte hlasitosť na minimálnu úroveň.

Naladenie rozhlasových staníc

• Aby bol príjem čo najkvalitnejší, pre pásmo FM maximálne vystrite káblik FM drôtovej antény
• Pre pásmo AM nastavujte polohu celého zariadenia.
• Pri príjem stereo vysielania v pásme FM sa rozsvieti indikátor pre stereo príjem.

Externý zdroj zvuku (AUX IN)

Zariadenie umožní reprodukovať zvuk, resp. nahrávať zvuk z pripojeného externého audio zariadenia.

- Ak chcete z pripojeného zariadenia nahrávať, posupujte podľa časti o nahrávaní na USB jednotku.

Kazetový prehrávač (TAPE)

Zariadenie umožní prehrávať klasické kazetové pásky, resp. nahrávať skladby z prehrávanej kazety.

1 Stlačením POWER zapnite zariadenie.
2 Stlačením TAPE zvolte zdroj zvuku (vstup) z kazety (TAPE).
3 Do otvoru v kazetovom prehrávači vsuňte nahranú kazetu tak aby vošla úplne a v správnej polohe.
4 Kazeta sa začne automaticky prehrávať.
5 Otáčaním ovládača VOLUME nastavte úroveň hlasitosti.
6 Ak chcete kazetu prevíjať smerom vpred, do cca polovice zatlačte a držte tlačidlo EJ/F.F. (Vysunutie/Rýchle prevíjanie vpred).
Prevíjanie sa ukončí automaticky na konci kazety, alebo ked' uvol'níte tlačidlo.

7 Ked' kazeta dôjde na koniec, prehrávanie sa automaticky zastaví.

Ak chcete kazetu vybrať z prehrávača, úplne stlačte tlačidlo EJ/F.F (Vysunutie/Rýchle prevíjanie vpred). Kazeta sa vysunie, môžete ju vybrať, otočiť a vložiť tak, aby sa prehrala jej druhá strana.

Prehrávanie môžete kedykol'vek ukončit' aj pred skončením kazety a kazetu vybrat'.

Stačí ak počas prehrávania úplne stlačíte tlačidlo EJ/F.F (Vysunutie/Rýchle prevíjanie vpred).

Poznámka:

- Ak chcete z kazetového prehrávača nahrávať, posupujte podľa časti o nahrávaní na USB jednotku.

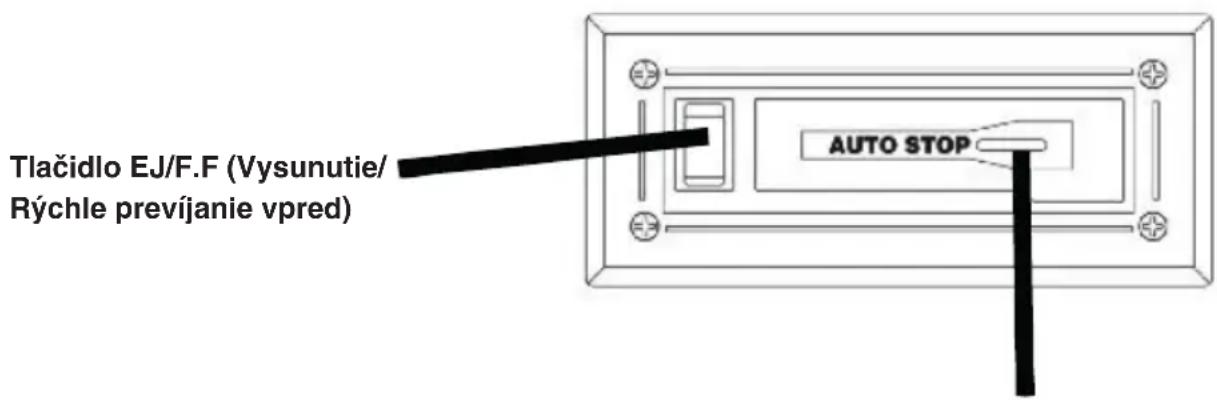

Tlačidlo EJ/F.F (Vysunutie/ Rýchle prevíjanie vpred) AUTO STOP

Otvor pre vloženie kazety

Údržba

Na čistenie povrchu, panela a ovládacích prvkov použite jemnú handričku, mierne navlhčenú v jemnom čistiacom roztoku. Nepoužívajte drsné handričky, čistiace prášky, ani rozpúšťadlá, ako riedidlo, benzín alebo lieh.

Čistenie šošovky lasera

Na čistenie šošovky lasera použite komerčne dostupné dúchadlo používané na čistenie objektívov kamier. Informujte sa u predajcu.

Zaobchádzanie s diskmi

• Disk chytajte iba na okrajoch, aby ste predišli znečisteniu povrchu disku.
• Nedotýkajte sa povrchu disku.
• Na povrch disku nič nenalepujte.
• Disk nevystavujte priamemu slnečnému žiareniu ani pôsobeniu tepelných zdrojov, ako je kúrenie, ani nenechávajte disk v aute zaparkovanom na slnku, pretože sa môže teplota v interiéri značne zvýšit.
• Po skončení prehrávania odložte disk do obalu.

Čistenie diskov

• Pred prehrávaním vyčistite disk pomocou čistiacej handričky. Disk čistite smerom od stredu k okrajom.
• Na čistenie nepoužívajte rozpúšťadlá ako benzín, riedidlo, bežne dostupné čistiace prostriedky ani antistatické spreje určené na čistenie vinylových LP platní.

Zaobchádzanie s platňami

• Platňu chytajte iba na okrajoch, aby ste predišli znečisteniu jej povrchu. Nedotýkajte sa povrchu platne a drážok. Nečistoty a mechanické poškodenia znižujú kvalitu reprodukcie.
• Na povrch platne nič nelepte.
• Platňu nevystavujte priamemu slnečnému žiareniu ani tepelným zdrojom, ako sú klimatizačné potrubia, ani nenechávajte platne v zaparkovanom aute na slnku, pretože teplota v interiéri sa môže značne zvýšit.
• Po ukončení prehrávania umiestnite platne do ich obalu.
• Platne skladujte vo vertikálnej polohe. Pri skladovaní na ležato sa môžu poškodit.
• Platne skladujte mimo prašné prostredie a na miestach bez vibrácií a otrasov.

Čistenie platní

• Pred prehrávaním vyčistite platňu pomocou mäkkej a suchej čistiacej antistatickej handričky. Platňu čistite pozdíž drážok.
• Na čistenie nepoužívajte rozpúšťadlá ako benzín, riedidlo, bežne dostupné čistiace prostriedky.

Zaobchádzanie s kazetami

Pri používaní kaziet môže dôjst' ku dvom obvyklým príčinám problémov:

1. Pokrčenie pásky – vedie k nerovnomernej rýchlosti prehrávania
2. Namotanie pásky – ked' sa páska namotá na pohyblivé časti mechanizmu Pre zníženie pravdepodobnosti výskytu týchto problémov je potrebné dodržiavať nasledujúce opatrenia:

- Skontrolujte, či nie sú cez stredový priezor kazety viditelné uvolnené vrstvy pásky (vid' Obr. 1). Pred vložením kazety do zariadenia napnite uvolnené vrstvy pomocou ceruzky alebo šesthranného pera (vid' Obr. 2).

- Ak pri prevádzaní vyššie uvedeného (vid' Obr. 2) cítite, že sa kazeta prevíja „ťažko“, môže byť páska pokrčená kvôli prečnievajúcim „hrebeňom“ vytvoreným pri prevíjanie kazety (viditelné cez stredový priezor).

Vo väčšine prípadov je tento problém možné odstránit rýchlym previnutím kazety z jedného konca na druhý a spät.

- Používajte len kvalitné kazety. Nepoužívajte kazety C-120.

Ak sa počas prevádzky systému vyskytne nejaký problém, pokúste sa ho vyriešit pomocou nižšie uvedeného prehl'adu skôr ako pristúpite k žiadosti o opravu. Ak nejaký problém pretrváva, obráťte sa na najbližšieho predajcu.

Napájanie

→ Skontrolujte, či je sieťová šnúra správne pripojená do elektrickej zásuvky.

Zvuk

Nie je počuť zvuk.

→ Prepojovací kábel z externého zariadenia nie je pevne pripojený.
→ Prepojovací kábel z externého zariadenia je poškodený.
→ Systém je prepnutý v režime pozastavenia prehrávania. Stlačením PLAY/PAUSE ▶II obnovíte štandardné prehrávanie.
→ Hlasitosť je nastavená na minimum. Ovládačom VOLUME zvýšte hlasitosť.
→ Skontrolujte, či je zvolený správny zdroj zvuku.

Zvuk nie je kvalitný (šumí).

→ Skontrolujte, či sa prepojovací kábel z externého zariadenia nenachádza v blízkosti transformátora alebo motora a či sú vo vzdialenosti aspoň 3 metre od TVP.
→ Premiestnite TVP d'alej od audio zariadení.
→ Koncovka kábla z externého zariadenia a konektory sú znečistené. Vyčistite ich handričkou mierne navlhčenou v liehu.
→ Vyčistite disk alebo platňu.
→ Kazeta je poškodená alebo nekvalitná. Vymeňte kazetu.
→ Hlavy kazetového prehrávača sú znečistené. Vyčistite hlavy vatovou tyčinkou a liehom.

Prevádzka

→ Skontrolujte správnosť nastavenia antén. Nastavte antény.
→ Signál stanice je príliš slabý. Naladd'te stanicu so silnejším signálom.

→ Medzi dialkovým ovládaním a systémom sú prekážky. Odstráňte prekážky.
→ Vzdialenosť medzi dialkovým ovládaním a systémom je príliš veľká. Priblížte sa s ovládaním bližšie k systému.
→ Dial'kové ovládanie nesmerujete na senzor dial'kového ovládania na systéme. Ovládanie smerujte na senzor na systéme.
→ Batéria v dial'kovom ovládaní je slabá. Vymeňte ju za novú.

Disk sa neprehráva.

→ Vo vnútri nie je žiadny disk. Vložte disk.
→ Disk je vložený nesprávne. Vložte disk správne, prehrávanou stranou smerom nadol.
→ Disk je znečistený, Vyčistite disk.
→ Disk je poškrabaný alebo zničený, Vymeňte disk.
→ Disk je naopak. Disk vkladajte na nosič disku správne, prehrávanou stranou smerom nadol.

→ Vo vnútri systému skondenzovala vlhkost'. Vyberte disk a ponechajte systém vypnutý približne pol hodiny. Pred prehrávaním disku systém opät' zapnite.

Systém nepracuje správne.

→ Statická elektrina, atd'. môže mať vplyv na správnosť prevádzky systému. Stlačením POWER na systéme vypnite systém, odpojte ho od elektrickej siete. Po cca minúte znova všetko zapojte a potom systém opätovne zapnite.

Technické údaje

Frekvenčný rozsah: 100 - 16 000 Hz (+/- 4 dB)

Odstup signál - šum: 55 dB

Skreslenie: Pod meratel'nou hranicou

Kvantizácia: 16 bit - lineárna/kanál

Snímacie zariadenie: Polovodičový laser

Vlnová dížka: 790 nm

Vyžarovanie lasera: Nepretržité, max. 0,6 mW

Formát: Audio CD, MP3

USB

Dátový tok: 8 - 384 Kb/s

Formáty: ISO 9660, Joliet, Romeo

Kapacita: 32 GB

Tuner (Rádio)

Ladiaci rozsah: FM (UKW): 88 - 108 MHz

Frekvenčný rozsah: 125 - 6300 Hz +/-6 dB

Gramofón

Motor: Servo motor na jednosmerný prúd (DC)

Systém pohonu: Remeň

Rýchlosti otáčok: 33-1/3 ot./min.,45 ot./min. a 78 ot./min.

Kolísanie a odchýlka: Menej než 0,35% (WTD)

Výstupný výkon: 2 x 2,5 W

Frekvenčný rozsah: 100 - 16 000 Hz

Všeobecne

Reproduktory: 1-pásmové, impedancia 4 Ohm, max. zaťaženie 5 W

Napájanie: Striedavé napätie (AC) 230 V\~ 50 Hz

Trieda ochrany: II (ochrana pred úrazom elektrickým prúdom je zaistená dvojitou izoláciou)

Príkon: 22 W

Rozmery: 50 x 21 x 55 cm (š x v x h)

Právo na zmeny vyhradené!

Producent:

Odpad z elektrických a elektronických zariadení - nariadenie Európskej únie 2002/96/EC a upravujúce problematiku separovaného zberu odpadu

Toto označenie na zariadení alebo jeho obale znamená, že sa nesmie likvidovať

v netriedenom komunálnom odpade. Odovzdajte ho do zberného strediska na recykláciu a likvidáciu odpadu z elektrických a elektronických zariadení. Správna likvidácia nespôsobí negatívne vplyvy na životné prostredie a zdravie obyvatel'stva. Prispejete tak k ochrane a k zlepšeniu životného prostredia.

Toto zariadenie je označené podľa európskeho nariadenia 2002/96/EC o elektrickom odpade a elektronickom vybavení (WEEE). Táto smernica tvorí rámec celoeurópskej odôvodnenosti o zbere a recyklácii elektrického odpadu a elektronického vybavenia.

Tento výrobok zodpovedá všetkym základným požiadavkám smerníc EU, ktoré sa naň vzťahujú.
