NÁVOD NA OBSLUHU 9621 STI

STI 9621 - 1

Safety Technology International, Inc. 2306 Airport Road • Waterford, Michigan 48327-1209 Phone: 248-673-9898 • Fax: 248-673-1246 Toll Free: 800-888-4784 • E-mail: info@sti-usa.com Web: www.sti-usa.com

Safety Technology International (Europe) Ltd. Unit 49G Pipers Road • Park Farm Industrial Estate • Redditch Worcestershire • B98 0HU • England • Tel: 44 (0) 1527 520 999 Fax: 44 (0) 1527 501 999 • Freephone: 0800 085 1678 (UK only) E-mail: info@sti-europe.com • Web: www.sti-europe.com

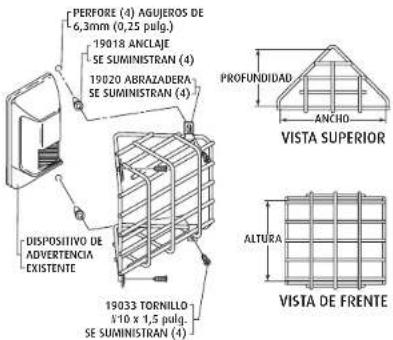

PERFORE (4) AGUJEROS DE 6,3mm (0,25 pulg.) 19018 ANCLAJE SE SUMINISTRAN (4) 19020 ABRAZADERA SE SUMINISTRAN (4) PROFUNDIDAD ANCHO VISTA SUPERIOR DISPOSITIVO DE ADVERTENCIA EXISTENTE ALTURA 19033 TORNILLO 4/10 x 1,5 pulg. SE SUMINISTRAN (4) VISTA DE FRENTE

PERFRE (4) AGUJEROS DE 6,3mm (0,25 pulg.) 19018 ANCLAJE SE SUMINISTRAN (4) 19020 ABRAZADERA SE SUMINISTRAN (4) 19033 TORNILLO #10 x 1,5 pulg. SE SUMINISTRAN (4)

STI 9621 - 4
VISTA SUPERIOR

STI 9621 - 5
SVISTA DE FRENTE

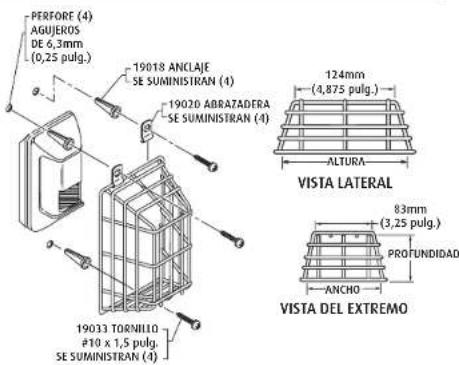

PERFORE (4) AGUJEROS DE 6,3mm (0,25 pulg.) 19018 ANCLAJE SE SUMINISTRAN (4) 19020 ABBRAZADERA SE SUMINISTRAN (4) 124mm (4,875 pulg.) ALTURA VISTA LATERAL 83mm (3,25 pulg.) PRO FUNIDIDAD ANCHO 19033 TORNILLO #10 x 1,5 pulg. SE SUMINISTRAN (4) VISTA DEL EXTREMO

STI-9618STI-9619STI-9620

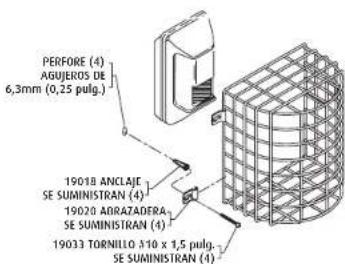

PERFORE (4) AGUJEROS DE 6,3mm (0,25 pulg.) 19018 ANCLAJE SE SUMINISTRAN (4) 19020 ARIRAZADERA SE SUMINISTRAN (4) 19033 TORNILLO 510 x 1,5 pulg. SE SUMINISTRAN (4)

STI-9621

PERFORE (4) AGUJEROS DE 6,3mm (0,25 pulg.) 1901B ANCIAGE SE SUMINISTRAN (4) 19020 ABRAZADERA SE SUMINISTRAN (4) 19033 TORNILLO ø 10 x 1,5 pulg. SE SUMINISTRAN (4)

STI-9622

STI 9621 - 9
VISTA LATERAL

STI 9621 - 10
VISTA DEL EXTREMO

INSTALACIÓN

  1. Centre la guarda de alambre sobre el detector de movimiento existente.
  2. Marque y perfore (4) agujeros de montaje (vea el tamaño en el dibujo).
    Tirafondos - Si se usan tarugos con tornillos tirafondo, asegúrese que el tarugo esta a ras de la superficie. Posicione la guarda, inserte los tirafondos y apriételos. Debe elegirse la longitud del tirafondos para asegurarse que la rosca haga buen contacto con el anclaje.
  3. Para instalaciones que requieren elementos de fijación inviolables ordene los tornillos de acero inoxidable SUB 81 y la punta N° 19038
ModeloAlturaAnchoProfundidad
STI-9618117 mm (4,62 pulg.)136 mm (5,37 pulg.)76 mm (3,0 pulg.)
STI-9619196 mm (7,75 pulg.)136 mm (5,37 pulg.)142 mm (5,62 pulg.)
STI-9620158 mm (6,25 pulg.)102 mm (4,0 pulg.)57 mm (2,25 pulg.)
STI-9621178 mm (7,0 pulg.)146 mm (5,75 pulg.)114 mm (4,5 pulg.)
STI-9622222 mm (8,75 pulg.)102 mm (4,0 pulg.)95 mm (3,75 pulg.)

Formulario de garantía electrónica en www.sti-usa.com/wc14.

INSTALACIÓN DEL DAMAGE STOPPER® DE STI PARA DETECTORES DE MOVIMIENTO

All specifications and information shown were current as of publication, and are subject to change without notice.

(78) LP 2009
