NÁVOD NA OBSLUHU CQ-RD545L PANASONIC

Précautions (Connecteur ISO) 8

Mise sous tension et commandes de son .....98

Utilisation de la radio....101

Réception avec le système RDS....104

Utilisation du lecteur de cassette .....116

Utilisation de base du changeur de CD

(Seulement pour RD545/RD535/

RD525/RD525G/RD515)....120

Utilisation de la télécommande....123

Inhoudsopgave

Bladzijde

Système anti-vol....126

Unité d'alarme klaxon....129

(Seulement pour RD545/RD535/RD525/RD525G/RD530)

Installation 130

Connexions électriques ....134

Connexion des haut-parleurs ....136

Fusible 137

Entretien 137

Spécifications 137

Bladzijde

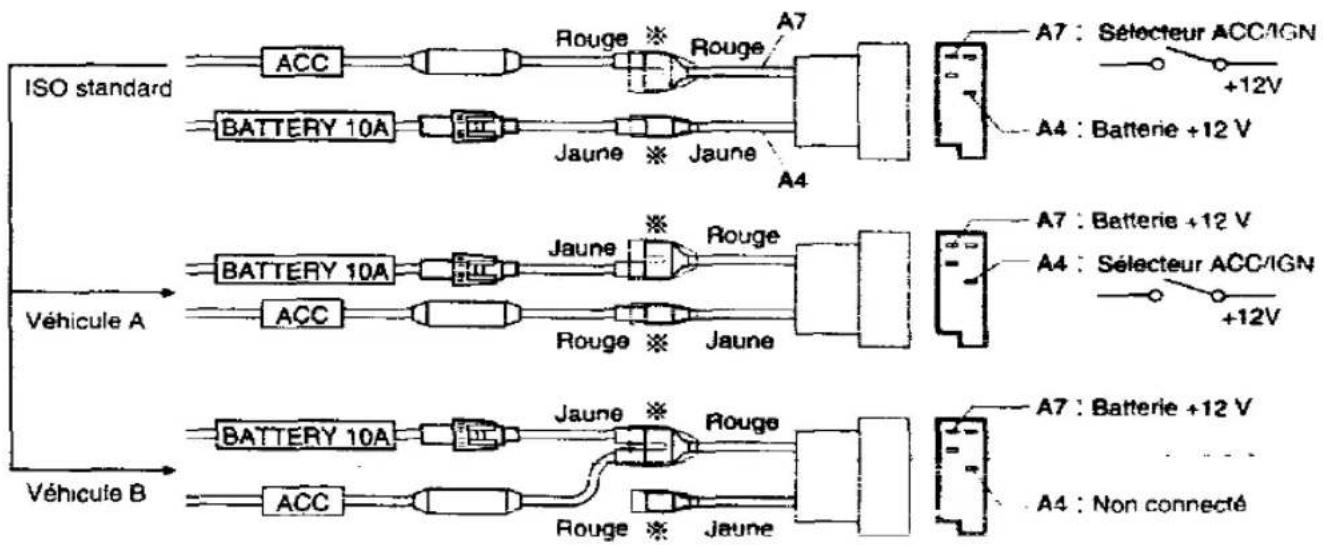

Précautions (Connecteur ISO)

- Le câblage pour le cordon d'alimentation prévu en accessoire se conforme à l'alignement des connecteurs standard ISO.

- Pour certains types de véhicules, une partie de câblage peut différer de l'alignement standard ISO comme l'indique le Tableau 1, même si les connecteurs ISO sont adoptés.

Tableau 1

N° de broche sur la Fig. 1	A4	A7
Véhicule pour l'alignement standard ISO	Batterie (alimentation permanente en 12 V)	"IGN" ou "ACC" (alimentation en 12 V sélectionnée)
Exemple de véhicule A	"IGN" ou "ACC" (alimentation en 12 V sélectionnée)	Batterie (alimentation permanente en 12 V)
Exemple de véhicule B	Absence de connexion	Batterie (alimentation permanente en 12 V)

- Vérifier les données pour s'assurer que l'alignement de connecteur ISO du côté véhicule est identique à celui standard ISO (Tableau 1, Fig. 1).

- En cas d'alignement pour le véhicule A ou B, changer les connexions des conducteurs rouges/jaunes au bloc connecteur de transfert (*) comme le montre la Fig. 1.

Fig.1

- Après les opérations, les parties marquées par un astérisque (※) doivent être isolées sans faute en utilisant des rubans isolants ou des matériaux similaires.

Panasonic vous souhaite la bienvenue parmi la famille toujours croissante des possesseurs de nos appareils électroniques. Nous avons fait de notre mieux pour vous apporter les avantages de la précision mécanique et électronique de pointe, étant donné que l'appareil a été composé avec des pièces soigneusement choisies et montées par des gens qui sont fiers de la renommée de leur Société que leur travail consciencieux lui a value. Nous sommes sûrs que cet appareil vous permettra de profiter de nombreuses heures d'écoute, et après avoir découvert la qualité intrinsèque et la fiabilité de l'appareil, vous serez vous aussi fier d'appartenir à la famille Panasonic.

Précautions

Niveau du volume

Par mesure de sécurité routière, maintenez le niveau de volume assez bas pour pouvoir entendre les bruits de la rue.

Nettoyage de la voiture

Pour éviter les court-circuits électriques qui peuvent provoquer un incendie ou autre dommage, n'exposez pas l'appareil (y compris les hautparleurs, les cassettes) à l'eau ou à une humidité excessive.

ventilation de la voiture

Si votre véhicule est stationné pendant plusieurs heures au soleil, la température intérieure peut être très élevée. Pour revenir au mode de température nomai, il est recommandé de conduire un certain temps avant de mettre l'appareil sous tension.

Alimentation

Cet équipement est conçu pour fonctionner avec du 12 V cc, masse négative.

Mécanisme d'entraînement de la bande

Eloigner les aimants, tournevis et autres objets métalliques du mécanisme d'entrainement et de la tête magnétique.

Entretien

Cet appareil est conçu à partir d'éléments de précision. N'essayez pas de démonter ces éléments. Pour l'entretien, adressez-vous à votre service d'entretien Panasonic le plus proche.

Sur la mémoire de réinitialisation

Les présélections mémorisées sont effacées pour revenir aux sélections initiales en usine lorsque le connecteur d'alimentation ou la batterie est débranché.

Remarque:

Ce mode d'emploi couvre les huit modèles CQ-RD545, CQ-RD535, CQ-RD535W, CQ-RD525, CQ-RD525G, CQ-RD530, CQ-RD520G et CQ-RD515.

Les différences existant entre les trois modèles sont résumées ci-dessous. Sauf mention contraire, toutes les illustrations de ce mode d'emploi s'appliquent au modèle CO-RD545.

Les CQ-RD535LEN et CQ-RD535WLEN ne se diffèrent l'un de l'autre que sur le panneau frontal. Le CQ-RD535WLEN est pourvu d'un panneau frontal de bois. Les functions sont les mêmes entre eux. Les suffixes LEN et WLEN sont négligés sur toutes les pages du manuel.

ModèleCommandes de fonctionnement	RD545	RD535RD535W	RD525	RD525G	RD530	RD520G	RD515
HDB	○	○	×	×	×	×	×
Amélioration de la tonalité	×	×	○	○	○	○	○
Alarme à klaxon	○	○	○	○	○	×	×
Unité d'alarme klaxon	○	En option	En option	En option	En option	×	×
Changement de la couleur d'illumination	Ambre/ Vert	Ambre/ Vert	Ambre	Vert	Ambre	Vert	Ambre
Bloc de télécommande	○	En option	En option	En option	En option	En option	En option
Réduction du bruit Dolby	B	B	×	×	B	×	×
Lecture répétée	○	○	×	×	×	×	×
Saut des espaces vierges	○	○	×	×	×	×	×
Commande de changeur CD	○	○	○	○	×	×	○
AM (MW/LW)	○	○	○	○	○	○	×

CQ-RD545/RD535/RD525/RD525GLEN/RD515EN CQ-RD530/RD520GLEN

CQ-RD545/RD535/RDS25/RDS25GLEN/RD515EN CQ-RD530/RD520GLEN
